2018 TOYOTA HILUX Betriebsanleitungen (in German)

411-1. Für die Sicherheit
1
HILUX_OM_OM71271M_(EM)
Sicherheitsinformationen
Stecken Sie zum Anlegen des
Sicherheitsgurts die Gurtzunge in
das Gurtschloss, bis sie hörbar ein-
rastet.
Um den Sicherheitsgurt zu öffnen,
drücken Sie die Gurtlösetaste.
Schieben Sie die Schultergurtver-
ankerung nach unten, während Sie
den Entriegelungsknopf ziehen.
Schieben Sie die Schultergurtver-
ankerung nach oben.
Bewegen Sie den Höheneinsteller wie
erforderlich auf und ab, bis ein Klicken
zu hören ist.
Verlängern
Verk ürz en

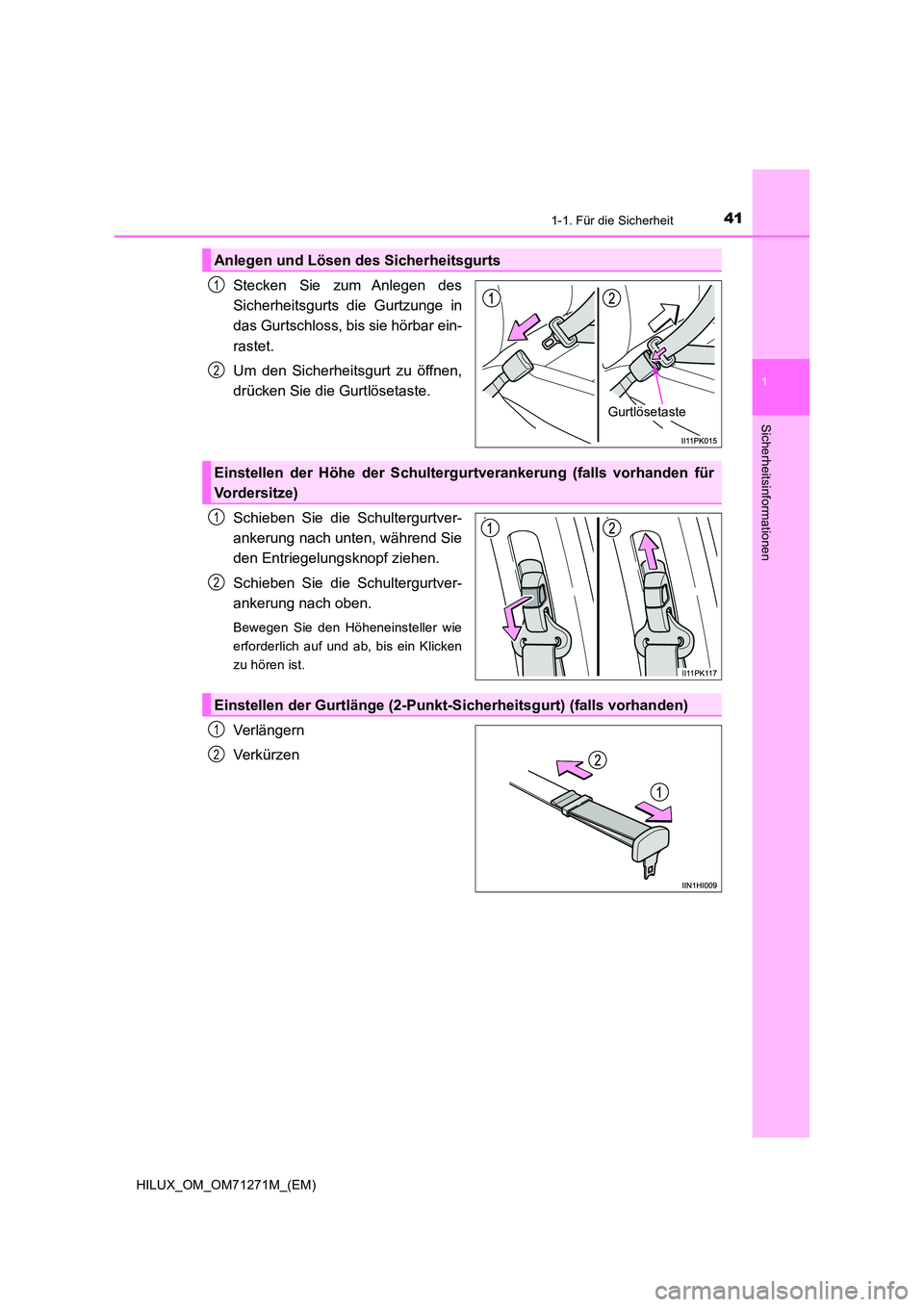

Anlegen und Lösen des Sicherheitsgurts
Gurtlösetaste
1
2
Einstellen der Höhe der Schultergur tverankerung (falls vorhanden für
Vordersitze)
1
2
Einstellen der Gurtlänge (2-Punkt-Si cherheitsgurt) (falls vorhanden)
1
2

421-1. Für die Sicherheit
HILUX_OM_OM71271M_(EM)

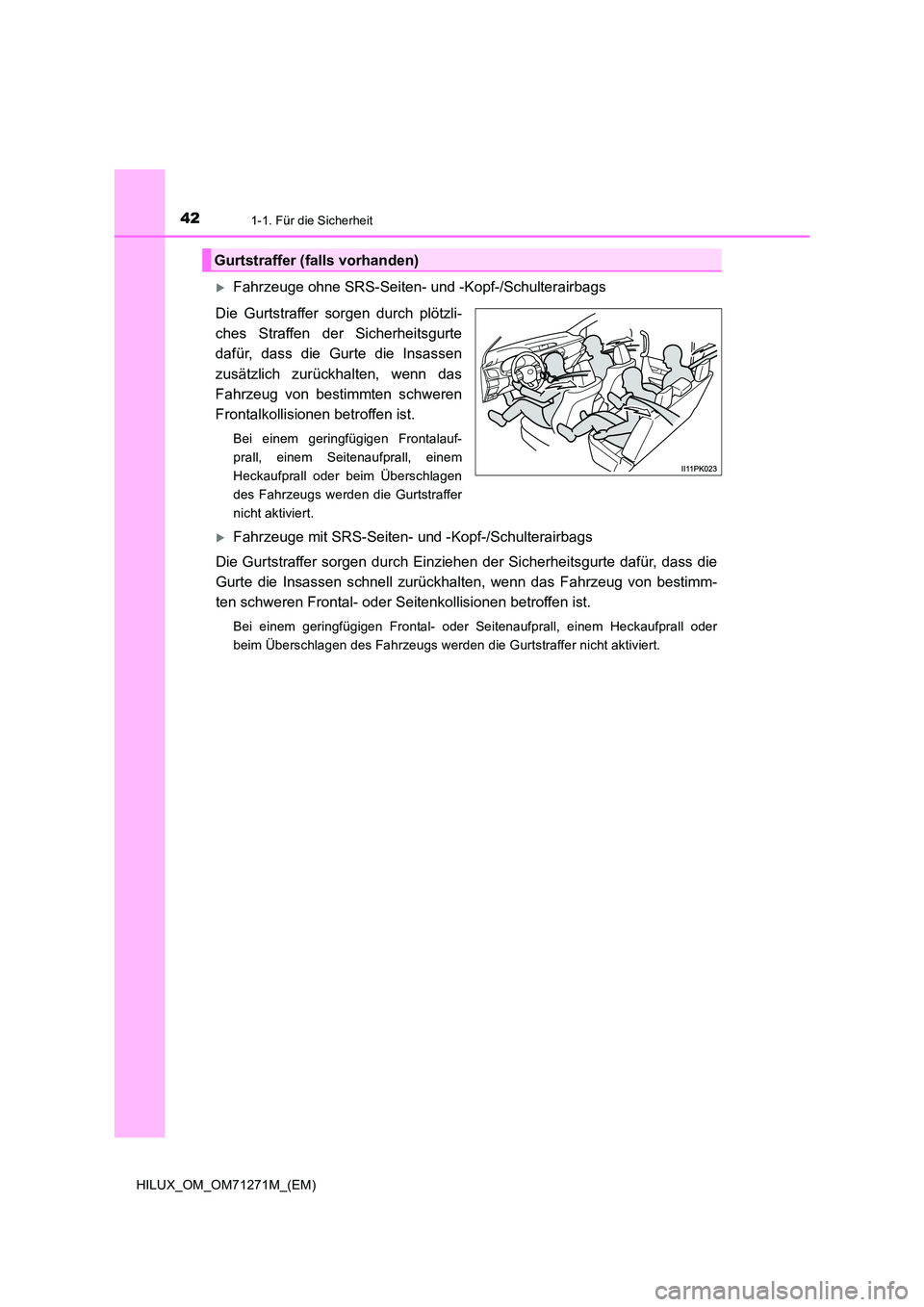

Fahrzeuge ohne SRS-Seiten- und -Kopf-/Schulterairbags
Die Gurtstraffer sorgen durch plötzli-
ches Straffen der Sicherheitsgurte
dafür, dass die Gurte die Insassen
zusätzlich zurückhalten, wenn das
Fahrzeug von bestimmten schweren
Frontalkollisionen betroffen ist.
Bei einem geringfügigen Frontalauf-
prall, einem Seitenaufprall, einem
Heckaufprall oder beim Überschlagen
des Fahrzeugs werden die Gurtstraffer
nicht aktiviert.
Fahrzeuge mit SRS-Seiten- und -Kopf-/Schulterairbags
Die Gurtstraffer sorgen durch Einziehen der Sicherheitsgurte dafür, dass die
Gurte die Insassen schnell zurückhalten, wenn das Fahrzeug von bestimm-
ten schweren Frontal- oder Seitenkollisionen betroffen ist.
Bei einem geringfügigen Frontal- oder Seitenaufprall, einem Heckaufprall oder
beim Überschlagen des Fahrzeugs werden die Gurtstraffer nicht aktiviert.
Gurtstraffer (falls vorhanden)

431-1. Für die Sicherheit
1
HILUX_OM_OM71271M_(EM)
Sicherheitsinformationen

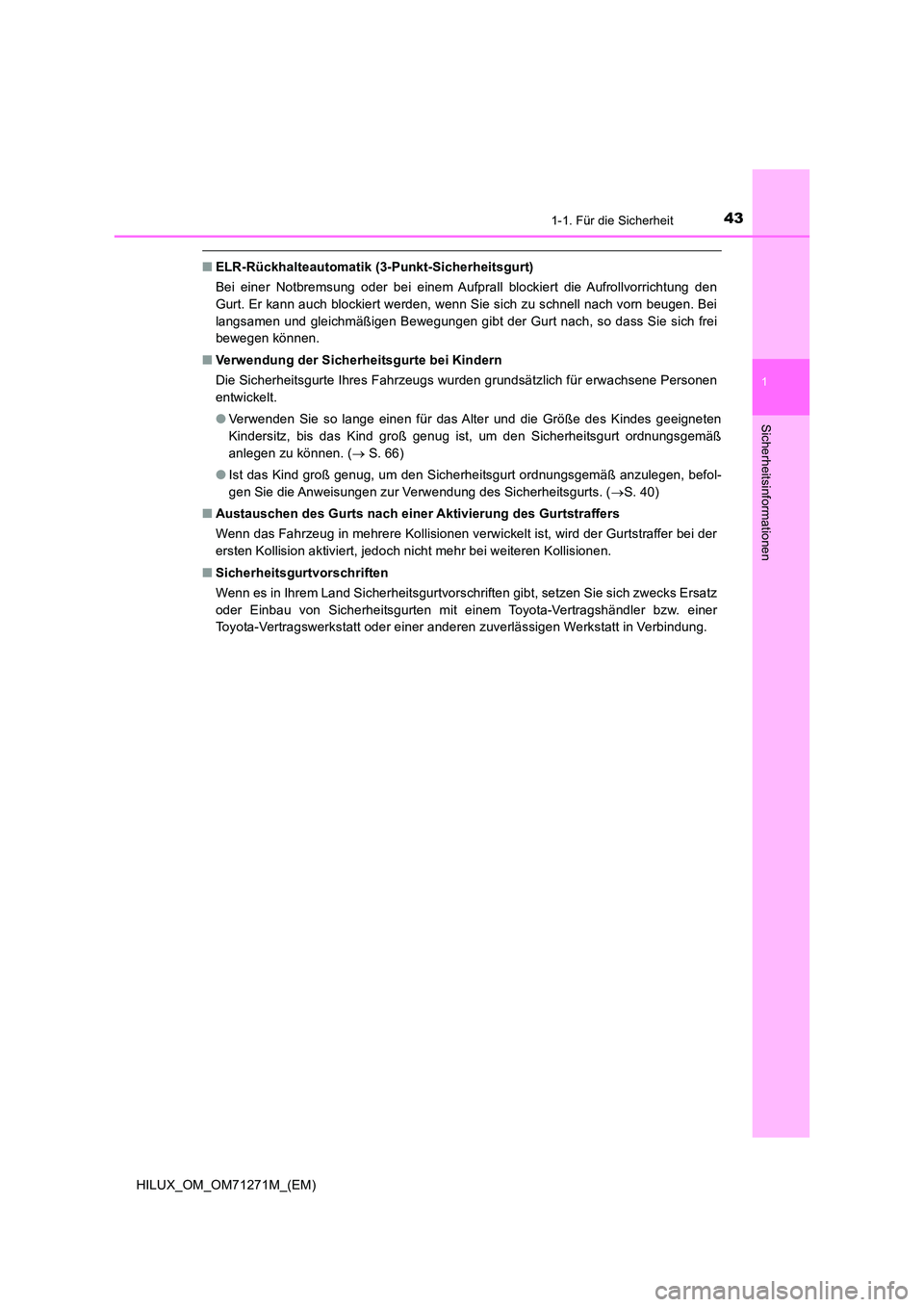

■ELR-Rückhalteautomatik (3-Punkt-Sicherheitsgurt)
Bei einer Notbremsung oder bei einem Aufprall blockiert die Aufrollvorrichtung den
Gurt. Er kann auch blockiert werden, wenn Sie sich zu schnell nach vorn beugen. Bei
langsamen und gleichmäßigen Bewegungen gibt der Gurt nach, so dass Sie sich frei
bewegen können.
■ Verwendung der Sicherheitsgurte bei Kindern
Die Sicherheitsgurte Ihres Fahrzeugs wurden grundsätzlich für erwachsene Personen
entwickelt.
● Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeigneten
Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ordnungsgemäß
anlegen zu können. (  S. 66)
● Ist das Kind groß genug, um den Sicherheitsgurt ordnungsgemäß anzulegen, befol-
gen Sie die Anweisungen zur Verwendung des Sicherheitsgurts. ( S. 40)
■ Austauschen des Gurts nach einer Aktivierung des Gurtstraffers
Wenn das Fahrzeug in mehrere Kollisionen verwickelt ist, wird der Gurtstraffer bei der
ersten Kollision aktiviert, jedoch nicht mehr bei weiteren Kollisionen.
■ Sicherheitsgurtvorschriften
Wenn es in Ihrem Land Sicherheitsgurtvorschriften gibt, setzen Sie sich zwecks Ersatz
oder Einbau von Sicherheitsgurten mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.

441-1. Für die Sicherheit
HILUX_OM_OM71271M_(EM)
WARNUNG
Beachten Sie folgende Vorsichtsmaßregeln, um die Verletzungsgefahr bei plötzlichem
Bremsen, plötzlichen Ausweichmanövern oder einem Unfall zu minimieren.
Anderenfalls können tödliche oder schwere Verletzungen die Folge sein.
■ Anlegen der Sicherheitsgurte
● Stellen Sie sicher, dass alle Mitfahrer den Sicherheitsgurt angelegt haben.
● Legen Sie die Sicherheitsgurte stets vorschriftsmäßig an.
● Jeder Sicherheitsgurt darf nur für eine Person verwendet werden. Verwenden Sie
einen Sicherheitsgurt niemals für mehr als eine Person gleichzeitig. Das gilt auch
für Kinder.
● Toyota empfiehlt, dass Kinder auf dem Rücksitz sitzen und immer durch einen
Sicherheitsgurt und/oder einen entsprechenden Kindersitz gesichert werden.
● Für eine ordnungsgemäße Sitzposition neigen Sie die Rückenlehne nicht mehr als
nötig zurück. Die Sicherheitsgurte sind am effektivsten, wenn die Insassen gerade
und weit hinten auf dem Sitz sitzen.
● Führen Sie den Schultergurt nicht unter Ihrem Arm durch.
● Tragen Sie den Sicherheitsgurt stets tief und eng anliegend über der Hüfte.
■ Schwangere Frauen
■ Personen mit gesundheitlichen Problemen
Fragen Sie Ihren Arzt um Rat und legen Sie den Sicherheitsgurt auf die vorgeschrie-
bene Weise an. ( S. 40)
Fragen Sie Ihren Arzt um Rat und legen Sie
den Sicherheitsgurt auf die vorgeschriebene
Weise an. ( S. 40)
Schwangere Frauen sollten den Beckengurt
ebenso wie andere Insassen so tief wie mög-
lich über den Hüften positionieren, den Schul-
tergurt so einstellen, dass er vollständig über
der Schulter verläuft, und vermeiden, dass der
Gurt auf dem gewölbten Bereich des Unter-
bauchs aufliegt.
Wird der Sicherheitsgurt nicht korrekt ange-
legt, besteht nicht nur für die schwangere
Frau, sondern auch für das ungeborene Kind
die Gefahr tödlicher oder schwerer Verletzun-
gen bei plötzlichem Bremsen oder einer Kolli-
sion.

451-1. Für die Sicherheit
1
HILUX_OM_OM71271M_(EM)
Sicherheitsinformationen

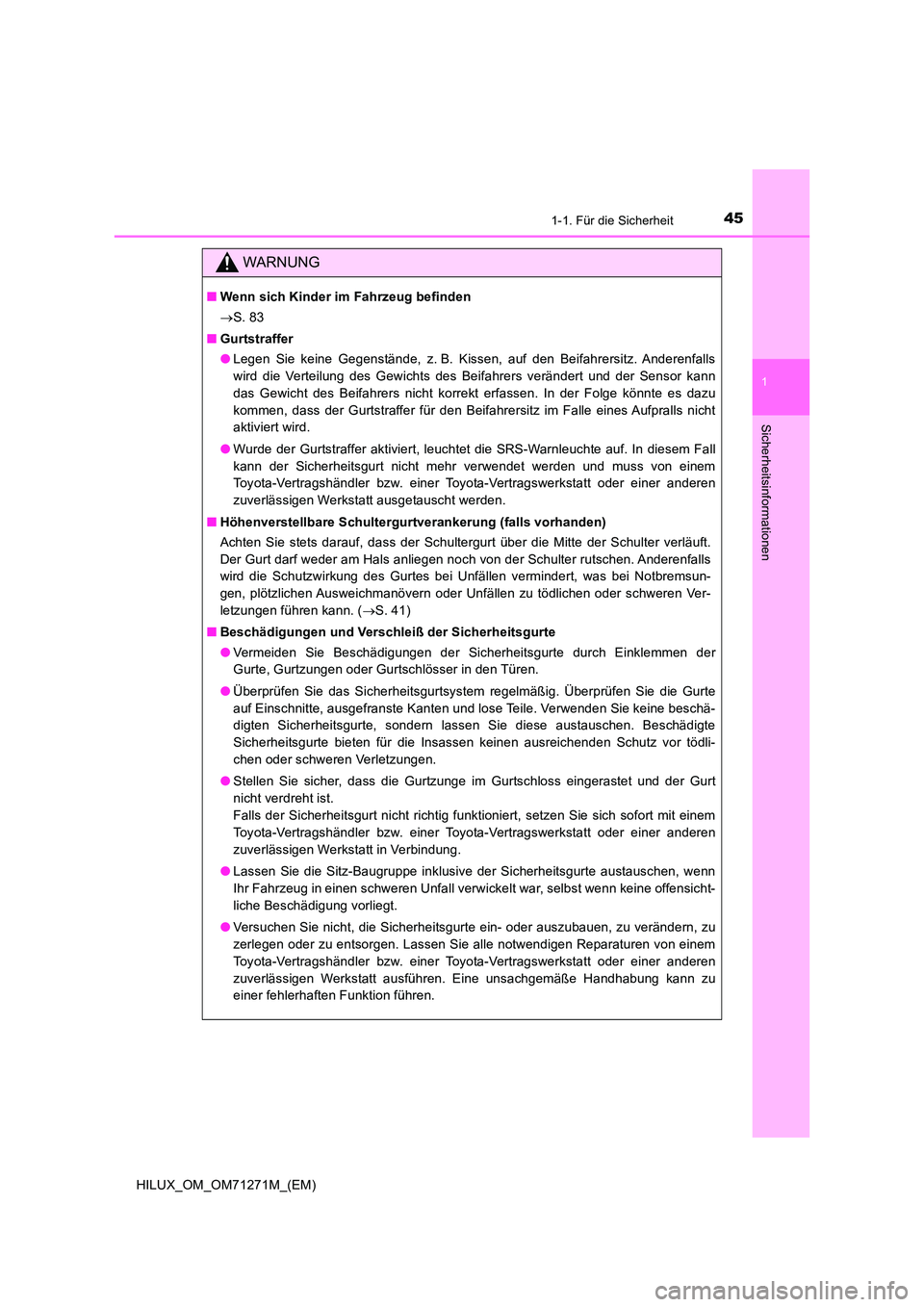

WARNUNG
■Wenn sich Kinder im Fahrzeug befinden
 S. 83
■ Gurtstraffer
● Legen Sie keine Gegenstände, z. B. Kissen, auf den Beifahrersitz. Anderenfalls
wird die Verteilung des Gewichts des Beifahrers verändert und der Sensor kann
das Gewicht des Beifahrers nicht korrekt erfassen. In der Folge könnte es dazu
kommen, dass der Gurtstraffer für den Beifahrersitz im Falle eines Aufpralls nicht
aktiviert wird.
● Wurde der Gurtstraffer aktiviert, leuchtet die SRS-Warnleuchte auf. In diesem Fall
kann der Sicherheitsgurt nicht mehr verwendet werden und muss von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt ausgetauscht werden.
■ Höhenverstellbare Schultergurtverankerung (falls vorhanden)
Achten Sie stets darauf, dass der Schultergurt über die Mitte der Schulter verläuft.
Der Gurt darf weder am Hals anliegen noch von der Schulter rutschen. Anderenfalls
wird die Schutzwirkung des Gurtes bei Unfällen vermindert, was bei Notbremsun-
gen, plötzlichen Ausweichmanövern oder Unfällen zu tödlichen oder schweren Ver-
letzungen führen kann. ( S. 41)
■ Beschädigungen und Verschleiß der Sicherheitsgurte
● Vermeiden Sie Beschädigungen der Sicherheitsgurte durch Einklemmen der
Gurte, Gurtzungen oder Gurtschlösser in den Türen.
● Überprüfen Sie das Sicherheitsgurtsystem regelmäßig. Überprüfen Sie die Gurte
auf Einschnitte, ausgefranste Kanten und lose Teile. Verwenden Sie keine beschä-
digten Sicherheitsgurte, sondern lassen Sie diese austauschen. Beschädigte
Sicherheitsgurte bieten für die Insassen keinen ausreichenden Schutz vor tödli-
chen oder schweren Verletzungen.
● Stellen Sie sicher, dass die Gurtzunge im Gurtschloss eingerastet und der Gurt
nicht verdreht ist.
Falls der Sicherheitsgurt nicht richtig funktioniert, setzen Sie sich sofort mit einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
● Lassen Sie die Sitz-Baugruppe inklusive der Sicherheitsgurte austauschen, wenn
Ihr Fahrzeug in einen schweren Unfall verwickelt war, selbst wenn keine offensicht-
liche Beschädigung vorliegt.
● Versuchen Sie nicht, die Sicherheitsgurte ein- oder auszubauen, zu verändern, zu
zerlegen oder zu entsorgen. Lassen Sie alle notwendigen Reparaturen von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt ausführen. Eine unsachgemäße Handhabung kann zu
einer fehlerhaften Funktion führen.

461-1. Für die Sicherheit
HILUX_OM_OM71271M_(EM)

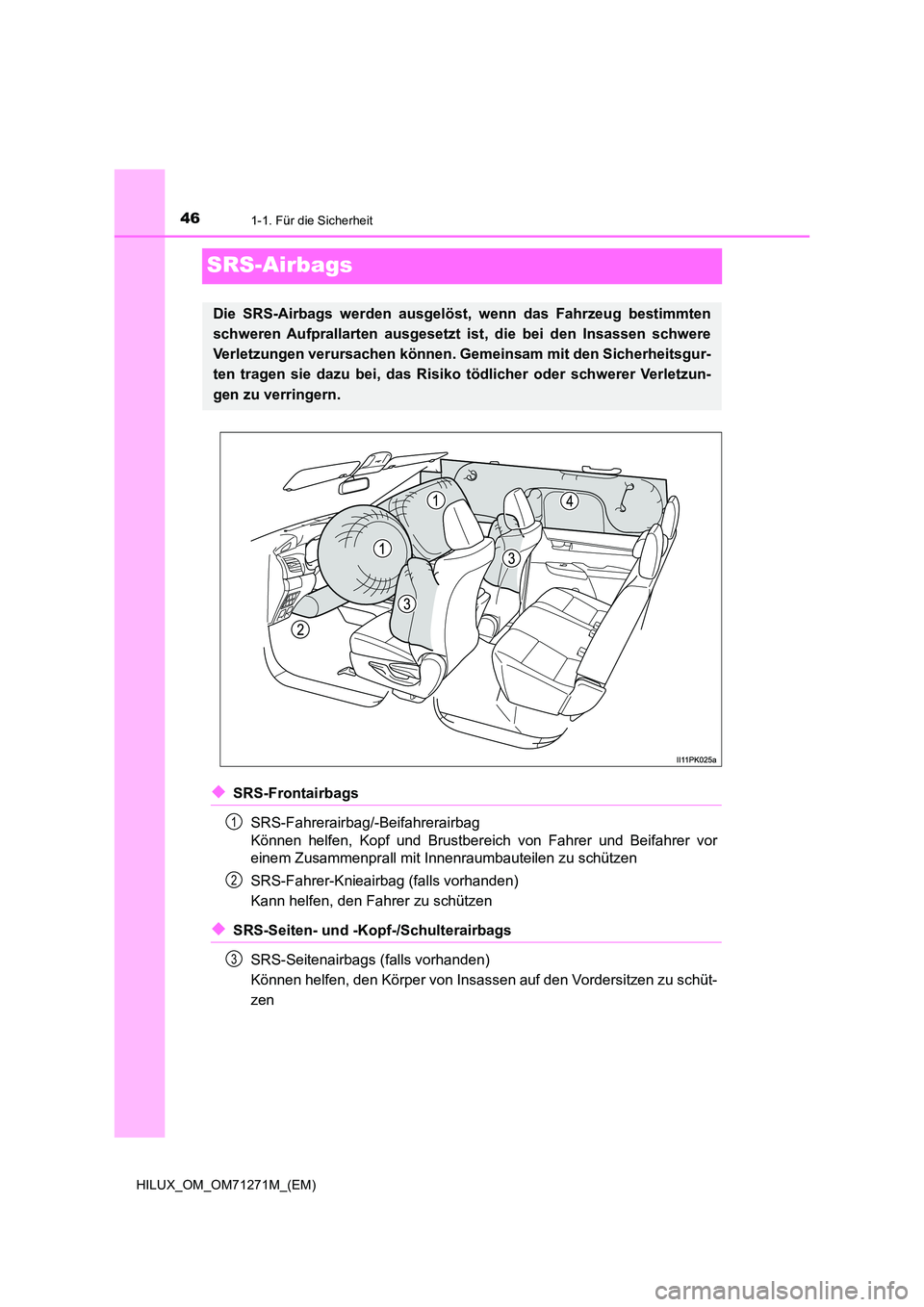

SRS-Airbags
◆SRS-Frontairbags
SRS-Fahrerairbag/-Beifahrerairbag
Können helfen, Kopf und Brustbereich von Fahrer und Beifahrer vor
einem Zusammenprall mit Innenraumbauteilen zu schützen
SRS-Fahrer-Knieair bag (falls vorhanden)
Kann helfen, den Fahrer zu schützen
◆SRS-Seiten- und -Kopf-/Schulterairbags
SRS-Seitenairbags (falls vorhanden)
Können helfen, den Körper von Insassen auf den Vordersitzen zu schüt-
zen
Die SRS-Airbags werden ausgelös t, wenn das Fahrzeug bestimmten
schweren Aufprallarten ausgesetzt ist, die bei den Insassen schwere
Verletzungen verursachen können. Ge meinsam mit den Sicherheitsgur-
ten tragen sie dazu bei, das Risiko tödlicher oder schwerer Verletzun-
gen zu verringern.
1
2
3

471-1. Für die Sicherheit
1
HILUX_OM_OM71271M_(EM)
Sicherheitsinformationen

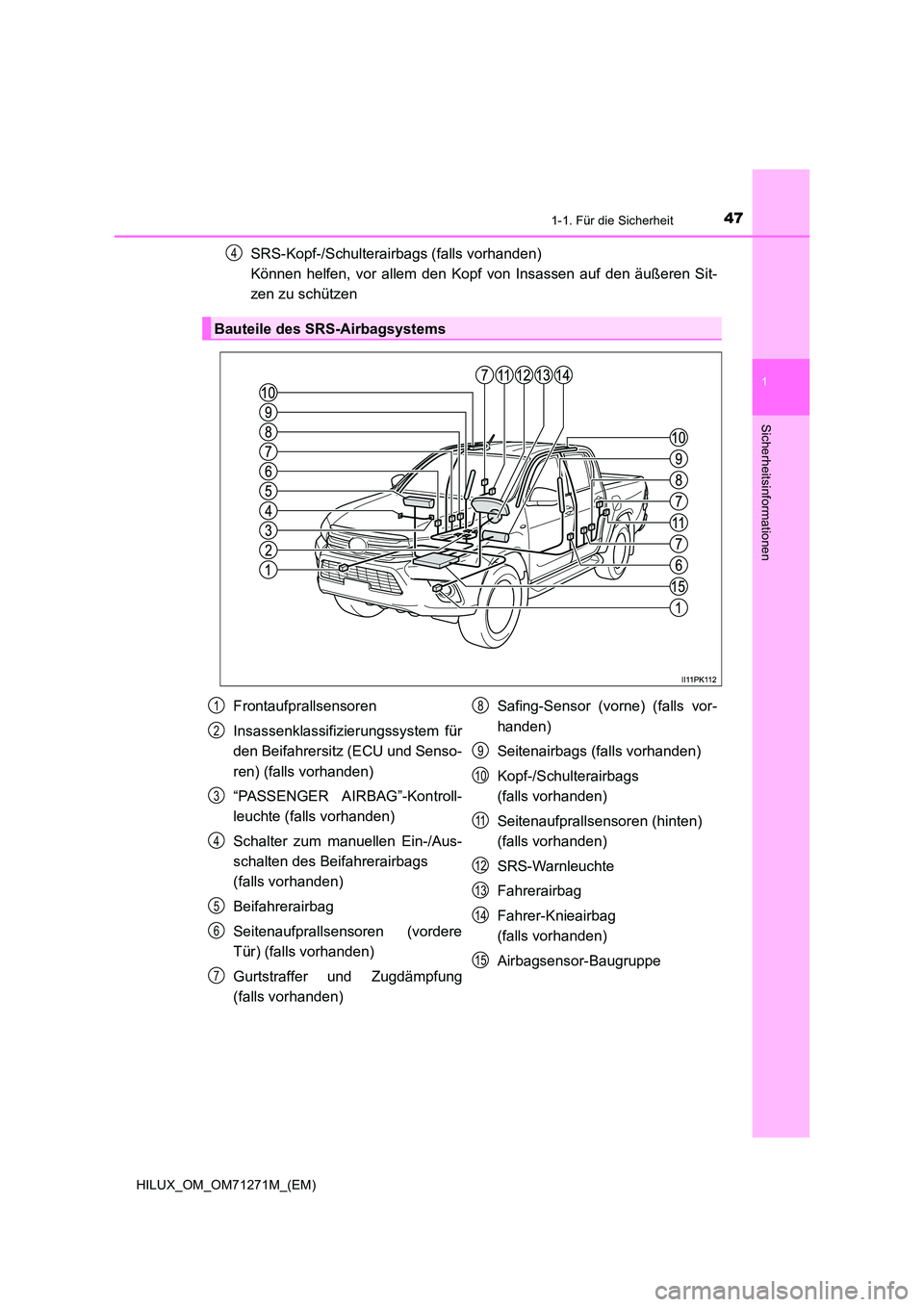

SRS-Kopf-/Schulterairbags (falls vorhanden)
Können helfen, vor allem den Kopf von Insassen auf den äußeren Sit-
zen zu schützen
Bauteile des SRS-Airbagsystems
4
Frontaufprallsensoren
Insassenklassifizierungssystem für
den Beifahrersitz (ECU und Senso-
ren) (falls vorhanden)
“PASSENGER AIRBAG”-Kontroll-
leuchte (falls vorhanden)
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
(falls vorhanden)
Beifahrerairbag
Seitenaufprallsensoren (vordere
Tür) (falls vorhanden)
Gurtstraffer und Zugdämpfung
(falls vorhanden)
Safing-Sensor (vorne) (falls vor-
handen)
Seitenairbags (falls vorhanden)
Kopf-/Schulterairbags
(falls vorhanden)
Seitenaufprallsensoren (hinten)
(falls vorhanden)
SRS-Warnleuchte
Fahrerairbag
Fahrer-Knieairbag
(falls vorhanden)
Airbagsensor-Baugruppe
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

481-1. Für die Sicherheit
HILUX_OM_OM71271M_(EM)

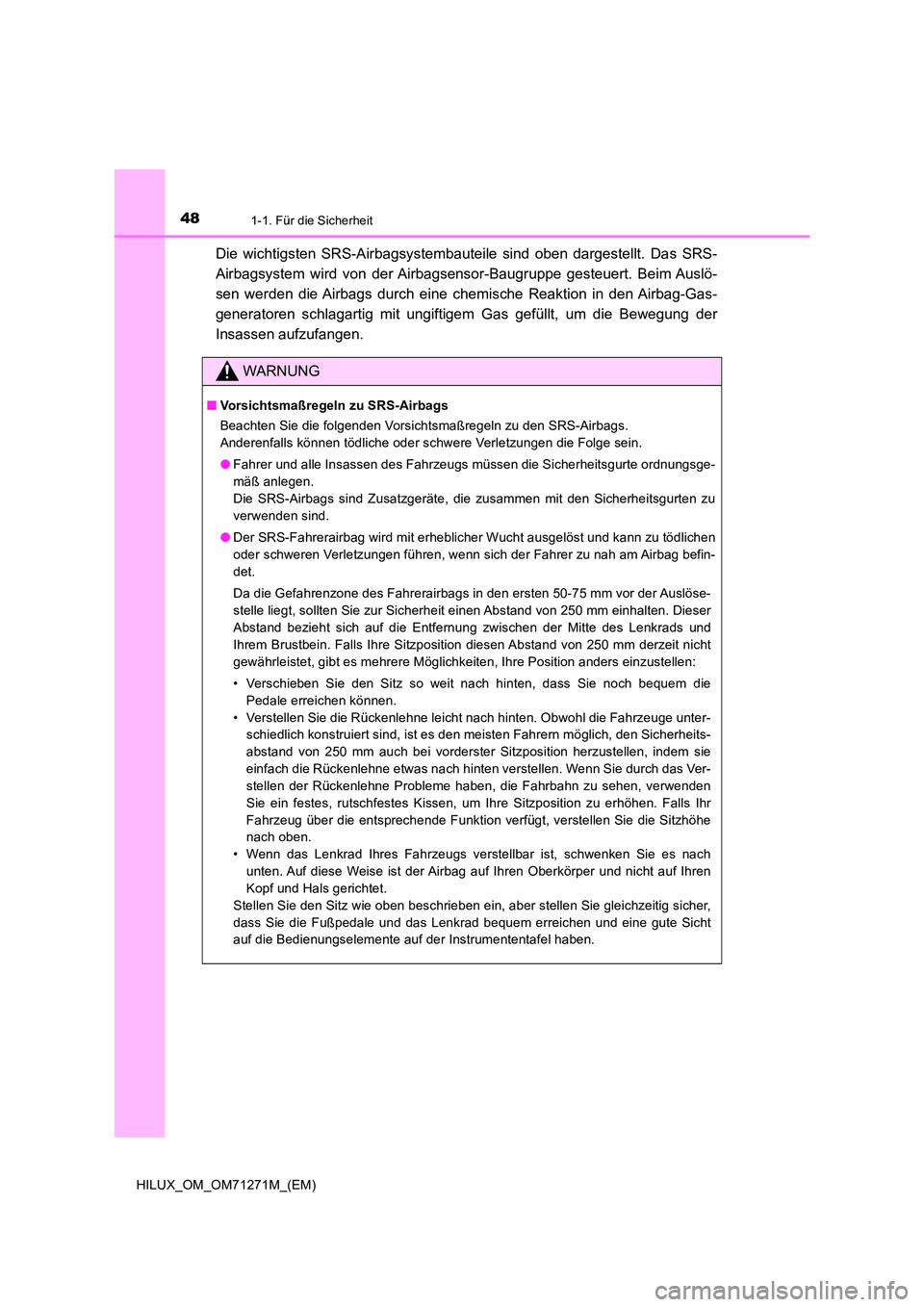

Die wichtigsten SRS-Airbagsystembauteile sind oben dargestellt. Das SRS-
Airbagsystem wird von der Airbags ensor-Baugruppe gesteuert. Beim Auslö-
sen werden die Airbags durch eine chemische Reaktion in den Airbag-Gas-
generatoren schlagartig mit ungiftigem Gas gefüllt, um die Bewegung der
Insassen aufzufangen.
WARNUNG
■ Vorsichtsmaßregeln zu SRS-Airbags
Beachten Sie die folgenden Vorsichtsmaßregeln zu den SRS-Airbags.
Anderenfalls können tödliche oder schwere Verletzungen die Folge sein.
● Fahrer und alle Insassen des Fahrzeugs müssen die Sicherheitsgurte ordnungsge-
mäß anlegen.
Die SRS-Airbags sind Zusatzgeräte, die zusammen mit den Sicherheitsgurten zu
verwenden sind.
● Der SRS-Fahrerairbag wird mit erheblicher Wucht ausgelöst und kann zu tödlichen
oder schweren Verletzungen führen, wenn sich der Fahrer zu nah am Airbag befin-
det.
Da die Gefahrenzone des Fahrerairbags in den ersten 50-75 mm vor der Auslöse-
stelle liegt, sollten Sie zur Sicherheit einen Abstand von 250 mm einhalten. Dieser
Abstand bezieht sich auf die Entfernung zwischen der Mitte des Lenkrads und
Ihrem Brustbein. Falls Ihre Sitzposition diesen Abstand von 250 mm derzeit nicht
gewährleistet, gibt es mehrere Möglichkeiten, Ihre Position anders einzustellen:
• Verschieben Sie den Sitz so weit nach hinten, dass Sie noch bequem die
Pedale erreichen können.
• Verstellen Sie die Rückenlehne leicht nach hinten. Obwohl die Fahrzeuge unter-
schiedlich konstruiert sind, ist es den meisten Fahrern möglich, den Sicherheits-
abstand von 250 mm auch bei vorderster Sitzposition herzustellen, indem sie
einfach die Rückenlehne etwas nach hinten verstellen. Wenn Sie durch das Ver-
stellen der Rückenlehne Probleme haben, die Fahrbahn zu sehen, verwenden
Sie ein festes, rutschfestes Kissen, um Ihre Sitzposition zu erhöhen. Falls Ihr
Fahrzeug über die entsprechende Funktion verfügt, verstellen Sie die Sitzhöhe
nach oben.
• Wenn das Lenkrad Ihres Fahrzeugs verstellbar ist, schwenken Sie es nach
unten. Auf diese Weise ist der Airbag auf Ihren Oberkörper und nicht auf Ihren
Kopf und Hals gerichtet.
Stellen Sie den Sitz wie oben beschrieben ein, aber stellen Sie gleichzeitig sicher,
dass Sie die Fußpedale und das Lenkrad bequem erreichen und eine gute Sicht
auf die Bedienungselemente auf der Instrumententafel haben.
