2018 Seat Ateca Manuale del proprietario (in Italian)

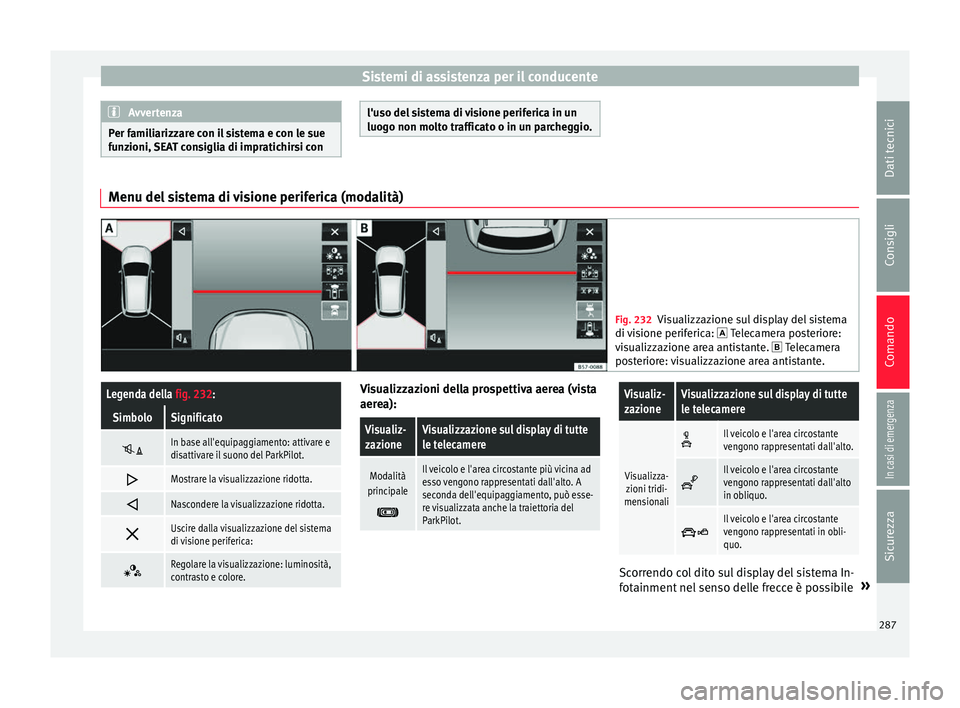

Sistemi di assistenza per il conducente
Avvertenza
Per familiarizzare con il sistema e con le sue
fu n
zioni, SEAT consiglia di impratichirsi con l'uso del sistema di visione periferica in un
luogo non mo
lt

o trafficato o in un parcheggio.Menu del sistema di visione periferica (modalità)
Fig. 232
Visualizzazione sul display del sistema
di vi

sione periferica:  Telecamera posteriore:
visualizzazione area antistante.  Telecamera
posteriore: visualizzazione area antistante.
Legenda della fig. 232:
SimboloSignificato 
In base all'equipaggiamento: attivare e
disattivare il suono del ParkPilot.

Mostrare la visualizzazione ridotta.

Nascondere la visualizzazione ridotta.

Uscire dalla visualizzazione del sistema
di visione periferica:

Regolare la visualizzazione: luminosità,
contrasto e colore. Visualizzazioni della prospettiva aerea (vista
aer
e
a):
Visualiz-
zazioneVisualizzazione sul display di tutte
le telecamere
Modalità
principale

Il veicolo e l'area circostante più vicina ad
esso vengono rappresentati dall'alto. A
seconda dell'equipaggiamento, può esse-
re visualizzata anche la traiettoria del
ParkPilot.
Visualiz-
zazioneVisualizzazione sul display di tutte
le telecamere
Visualizza- zioni tridi-
mensionali 
Il veicolo e l'area circostante
vengono rappresentati dall'alto.

Il veicolo e l'area circostante
vengono rappresentati dall'alto
in obliquo.

Il veicolo e l'area circostante
vengono rappresentati in obli-
quo.
Scorrendo col dito sul display del sistema In-
f
ot
ainment

nel senso delle frecce è possibile »
287
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

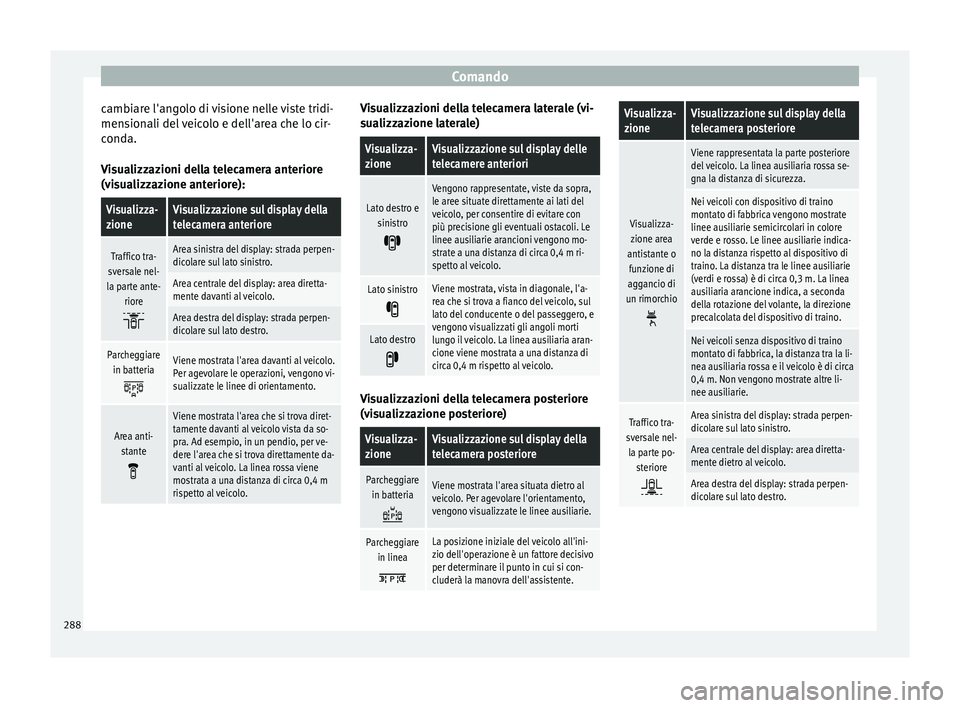

cambiare l'angolo di visione nelle viste tridi-
men s
ion
ali del veicolo e dell'area che lo cir-
conda.
Visualizzazioni della telecamera anteriore
(visualizzazione anteriore):
Visualizza-
zioneVisualizzazione sul display della
telecamera anteriore
Traffico tra-
sversale nel-
la parte ante- riore

Area sinistra del display: strada perpen-
dicolare sul lato sinistro.
Area centrale del display: area diretta-
mente davanti al veicolo.
Area destra del display: strada perpen-
dicolare sul lato destro.
Parcheggiarein batteria

Viene mostrata l'area davanti al veicolo.
Per agevolare le operazioni, vengono vi-
sualizzate le linee di orientamento.
Area anti- stante

Viene mostrata l'area che si trova diret-
tamente davanti al veicolo vista da so-
pra. Ad esempio, in un pendio, per ve-
dere l'area che si trova direttamente da-
vanti al veicolo. La linea rossa viene
mostrata a una distanza di circa 0,4 m
rispetto al veicolo. Visualizzazioni della telecamera laterale (vi-
s
ua
lizz

azione laterale)
Visualizza-
zioneVisualizzazione sul display delle
telecamere anteriori
Lato destro esinistro

Vengono rappresentate, viste da sopra,
le aree situate direttamente ai lati del
veicolo, per consentire di evitare con
più precisione gli eventuali ostacoli. Le
linee ausiliarie arancioni vengono mo-
strate a una distanza di circa 0,4 m ri-
spetto al veicolo.
Lato sinistro

Viene mostrata, vista in diagonale, l'a-
rea che si trova a fianco del veicolo, sul
lato del conducente o del passeggero, e
vengono visualizzati gli angoli morti
lungo il veicolo. La linea ausiliaria aran-
cione viene mostrata a una distanza di
circa 0,4 m rispetto al veicolo.
Lato destro
 Visualizzazioni della telecamera posteriore
(v
i
s

ualizzazione posteriore)
Visualizza-
zioneVisualizzazione sul display della
telecamera posteriore
Parcheggiarein batteria

Viene mostrata l'area situata dietro al
veicolo. Per agevolare l'orientamento,
vengono visualizzate le linee ausiliarie.
Parcheggiare in linea

La posizione iniziale del veicolo all'ini-
zio dell'operazione è un fattore decisivo
per determinare il punto in cui si con-
cluderà la manovra dell'assistente.
Visualizza-
zioneVisualizzazione sul display della
telecamera posteriore
Visualizza-zione area
antistante o funzione di
aggancio di
un rimorchio

Viene rappresentata la parte posteriore
del veicolo. La linea ausiliaria rossa se-
gna la distanza di sicurezza.
Nei veicoli con dispositivo di traino
montato di fabbrica vengono mostrate
linee ausiliarie semicircolari in colore
verde e rosso. Le linee ausiliarie indica-
no la distanza rispetto al dispositivo di
traino. La distanza tra le linee ausiliarie
(verdi e rossa) è di circa 0,3 m. La linea
ausiliaria arancione indica, a seconda
della rotazione del volante, la direzione
precalcolata del dispositivo di traino.
Nei veicoli senza dispositivo di traino
montato di fabbrica, la distanza tra la li-
nea ausiliaria rossa e il veicolo è di circa
0,4 m. Non vengono mostrate altre li-
nee ausiliarie.
Traffico tra-
sversale nel- la parte po- steriore

Area sinistra del display: strada perpen-
dicolare sul lato sinistro.
Area centrale del display: area diretta-
mente dietro al veicolo.
Area destra del display: strada perpen-
dicolare sul lato destro. 288

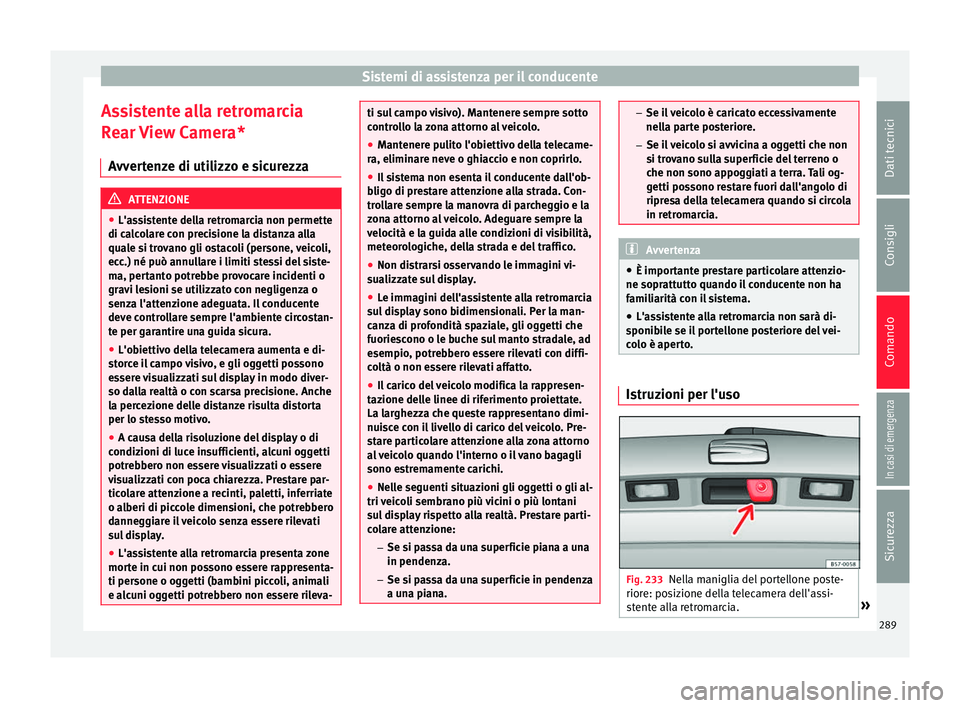

Sistemi di assistenza per il conducente
Assistente alla retromarcia
R e
ar
View Camera*
Avvertenze di utilizzo e sicurezza ATTENZIONE
● L'as s

istente della retromarcia non permette
di calcolare con precisione la distanza alla
quale si trovano gli ostacoli (persone, veicoli,
ecc.) né può annullare i limiti stessi del siste-
ma, pertanto potrebbe provocare incidenti o
gravi lesioni se utilizzato con negligenza o
senza l'attenzione adeguata. Il conducente
deve controllare sempre l'ambiente circostan-
te per garantire una guida sicura.
● L'obiettivo della telecamera aumenta e di-
stor
ce il campo visivo, e gli oggetti possono
essere visualizzati sul display in modo diver-
so dalla realtà o con scarsa precisione. Anche
la percezione delle distanze risulta distorta
per lo stesso motivo.
● A causa della risoluzione del display o di
condizioni di luc
e insufficienti, alcuni oggetti
potrebbero non essere visualizzati o essere
visualizzati con poca chiarezza. Prestare par-
ticolare attenzione a recinti, paletti, inferriate
o alberi di piccole dimensioni, che potrebbero
danneggiare il veicolo senza essere rilevati
sul display.
● L'assistente alla retromarcia presenta zone
morte in c
ui non possono essere rappresenta-
ti persone o oggetti (bambini piccoli, animali
e alcuni oggetti potrebbero non essere rileva- ti sul campo visivo). Mantenere sempre sotto
contr
o

llo la zona attorno al veicolo.
● Mantenere pulito l'obiettivo della telecame-
ra, eliminar
e neve o ghiaccio e non coprirlo.
● Il sistema non esenta il conducente dall'ob-
bligo di pr
estare attenzione alla strada. Con-
trollare sempre la manovra di parcheggio e la
zona attorno al veicolo. Adeguare sempre la
velocità e la guida alle condizioni di visibilità,
meteorologiche, della strada e del traffico.
● Non distrarsi osservando le immagini vi-
sualizz
ate sul display.
● Le immagini dell'assistente alla retromarcia
sul
display sono bidimensionali. Per la man-
canza di profondità spaziale, gli oggetti che
fuoriescono o le buche sul manto stradale, ad
esempio, potrebbero essere rilevati con diffi-
coltà o non essere rilevati affatto.
● Il carico del veicolo modifica la rappresen-
tazione del
le linee di riferimento proiettate.
La larghezza che queste rappresentano dimi-
nuisce con il livello di carico del veicolo. Pre-
stare particolare attenzione alla zona attorno
al veicolo quando l'interno o il vano bagagli
sono estremamente carichi.
● Nelle seguenti situazioni gli oggetti o gli al-
tri veic
oli sembrano più vicini o più lontani
sul display rispetto alla realtà. Prestare parti-
colare attenzione:
– Se si passa da una superficie piana a una
in pendenza.
– Se si passa da una superficie in pendenza
a una piana. –
Se il

veicolo è caricato eccessivamente
nella parte posteriore.
– Se il veicolo si avvicina a oggetti che non
si trovano sulla superficie del terreno o
che non sono appoggiati a terra. Tali og-
getti possono restare fuori dall'angolo di
ripresa della telecamera quando si circola
in retromarcia. Avvertenza
● È impor tant

e prestare particolare attenzio-
ne soprattutto quando il conducente non ha
familiarità con il sistema.
● L'assistente alla retromarcia non sarà di-
sponibi
le se il portellone posteriore del vei-
colo è aperto. Istruzioni per l'uso
Fig. 233
Nella maniglia del portellone poste-
rior e: po
s

izione della telecamera dell'assi-
stente alla retromarcia. » 289
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

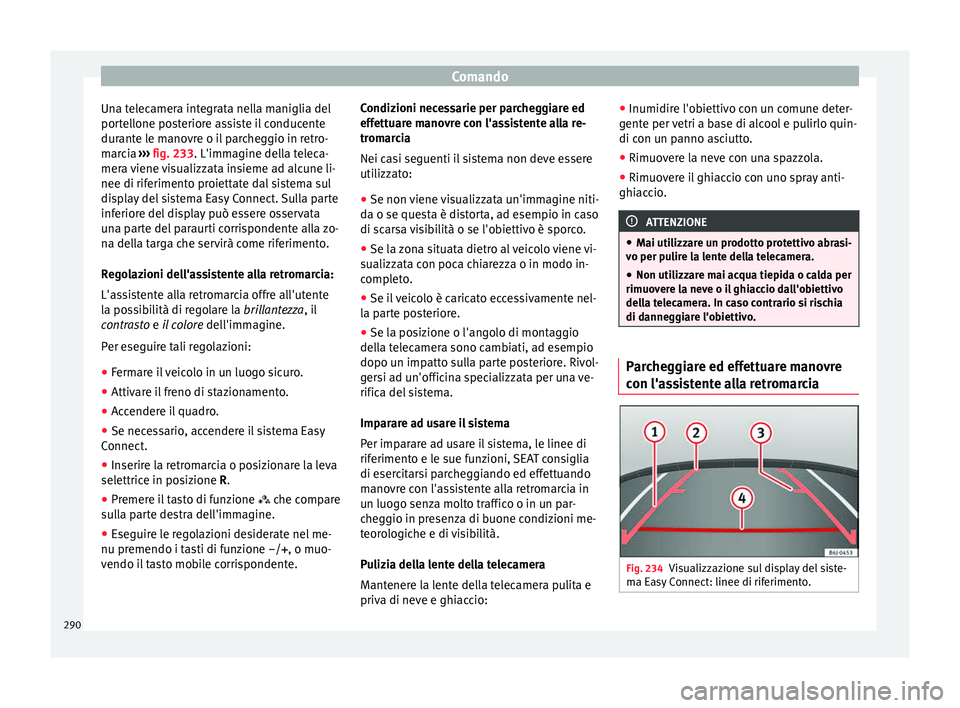

Una telecamera integrata nella maniglia del
por t
el
lone posteriore assiste il conducente
durante le manovre o il parcheggio in retro-
marcia ››› fig. 233. L'immagine della teleca-
mera viene visualizzata insieme ad alcune li-
nee di riferimento proiettate dal sistema sul
display del sistema Easy Connect. Sulla parte
inferiore del display può essere osservata
una parte del paraurti corrispondente alla zo-
na della targa che servirà come riferimento.
Regolazioni dell'assistente alla retromarcia:
L'assistente alla retromarcia offre all'utente
la possibilità di regolare la brillantezza, il
contrasto e il colore dell'immagine.
Per eseguire tali regolazioni:
● Fermare il veicolo in un luogo sicuro.
● Attivare il freno di stazionamento.
● Accendere il quadro.
● Se necessario, accendere il sistema Easy
Connect.
● In

serire la retromarcia o posizionare la leva
selettrice in po
sizione R.
● Premere il tasto di funzione  che comp
are
sulla parte destra dell'immagine.
● Eseguire le regolazioni desiderate nel me-
nu premendo i ta
sti di funzione –/+ , o muo-
vendo il tasto mobile corrispondente. Condizioni necessarie per parcheggiare ed
effettuar

e manovre con l'assistente alla re-
tromarcia
Nei casi seguenti il sistema non deve essere
utilizzato:
● Se non viene visualizzata un'immagine niti-
da o se ques
ta è distorta, ad esempio in caso
di scarsa visibilità o se l'obiettivo è sporco.
● Se la zona situata dietro al veicolo viene vi-
sualizzat
a con poca chiarezza o in modo in-
completo.
● Se il veicolo è caricato eccessivamente nel-
la par
te posteriore.
● Se la posizione o l'angolo di montaggio
della t
elecamera sono cambiati, ad esempio
dopo un impatto sulla parte posteriore. Rivol-
gersi ad un'officina specializzata per una ve-
rifica del sistema.
Imparare ad usare il sistema
Per imparare ad usare il sistema, le linee di
riferimento e le sue funzioni, SEAT consiglia
di esercitarsi parcheggiando ed effettuando
manovre con l'assistente alla retromarcia in
un luogo senza molto traffico o in un par-
cheggio in presenza di buone condizioni me-
teorologiche e di visibilità.
Pulizia della lente della telecamera
Mantenere la lente della telecamera pulita e
priva di neve e ghiaccio: ●
Inumidire l'ob
iettivo con un comune deter-
gente per vetri a base di alcool e pulirlo quin-
di con un panno asciutto.
● Rimuovere la neve con una spazzola.
● Rimuovere il ghiaccio con uno spray anti-
ghiacc
io. ATTENZIONE
● Mai uti lizz

are un prodotto protettivo abrasi-
vo per pulire la lente della telecamera.
● Non utilizzare mai acqua tiepida o calda per
rimuover
e la neve o il ghiaccio dall'obiettivo
della telecamera. In caso contrario si rischia
di danneggiare l'obiettivo. Parcheggiare ed effettuare manovre
c
on l'a
s

sistente alla retromarcia Fig. 234
Visualizzazione sul display del siste-
m a E
a

sy Connect: linee di riferimento. 290

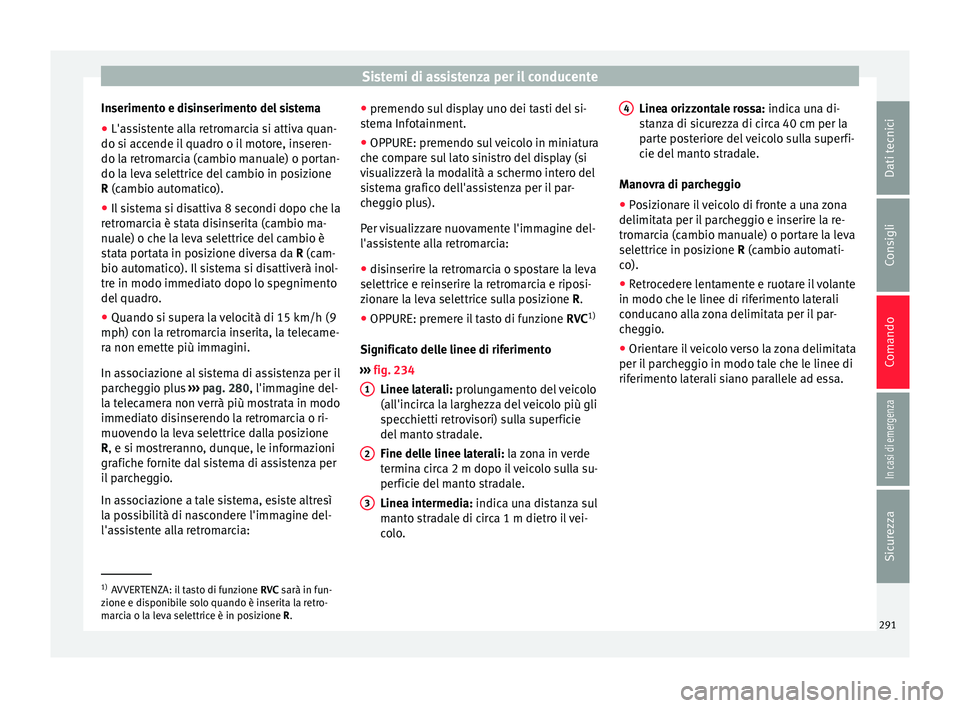

Sistemi di assistenza per il conducente
Inserimento e disinserimento del sistema
● L'assistente alla retromarcia si attiva quan-
do s i ac
c
ende il quadro o il motore, inseren-
do la retromarcia (cambio manuale) o portan-
do la leva selettrice del cambio in posizione
R (cambio automatico).
● Il sistema si disattiva 8 secondi dopo che la
retrom
arcia è stata disinserita (cambio ma-
nuale) o che la leva selettrice del cambio è
stata portata in posizione diversa da R (cam-
bio automatico). Il sistema si disattiverà inol-
tre in modo immediato dopo lo spegnimento
del quadro.
● Quando si supera la velocità di 15 km/h (9
mph) con la r
etromarcia inserita, la telecame-
ra non emette più immagini.
In associazione al sistema di assistenza per il
parcheggio plus ››› pag. 280, l'immagine del-
la telecamera non verrà più mostrata in modo
immediato disinserendo la retromarcia o ri-
muovendo la leva selettrice dalla posizione
R, e si mostreranno, dunque, le informazioni
grafiche fornite dal sistema di assistenza per
il parcheggio.
In associazione a tale sistema, esiste altresì
la possibilità di nascondere l'immagine del-
l'assistente alla retromarcia: ●
premendo su
l display uno dei tasti del si-
stema Infotainment.
● OPPURE: premendo sul veicolo in miniatura
che comp
are sul lato sinistro del display (si
visualizzerà la modalità a schermo intero del
sistema grafico dell'assistenza per il par-
cheggio plus).
Per visualizzare nuovamente l'immagine del-
l'assistente alla retromarcia:
● disinserire la retromarcia o spostare la leva
selettrice e r
einserire la retromarcia e riposi-
zionare la leva selettrice sulla posizione R.
● OPPURE: premere il tasto di funzione RVC1)
Significato del
le linee di riferimento
››› fig. 234
Linee laterali: prolungamento del veicolo
(all'incirca la larghezza del veicolo più gli
specchietti retrovisori) sulla superficie
del manto stradale.
Fine delle linee laterali: la zona in verde
termina circa 2 m dopo il veicolo sulla su-
perficie del manto stradale.
Linea intermedia: indica una distanza sul
manto stradale di circa 1 m dietro il vei-
colo.
1 2
3 Linea orizzontale rossa: indic
a u
n
a di-
stanza di sicurezza di circa 40 cm per la
parte posteriore del veicolo sulla superfi-
cie del manto stradale.
Manovra di parcheggio
● Posizionare il veicolo di fronte a una zona
delimitata per i
l parcheggio e inserire la re-
tromarcia (cambio manuale) o portare la leva
selettrice in posizione R (cambio automati-
co).
● Retrocedere lentamente e ruotare il volante
in modo che le linee di rif
erimento laterali
conducano alla zona delimitata per il par-
cheggio.
● Orientare il veicolo verso la zona delimitata
per il p
archeggio in modo tale che le linee di
riferimento laterali siano parallele ad essa. 4
1)
AVVERTENZA: il tasto di funzione RVC sarà in f u
n-
zione e disponibile solo quando è inserita la retro-
marcia o la leva selettrice è in posizione R. 291
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

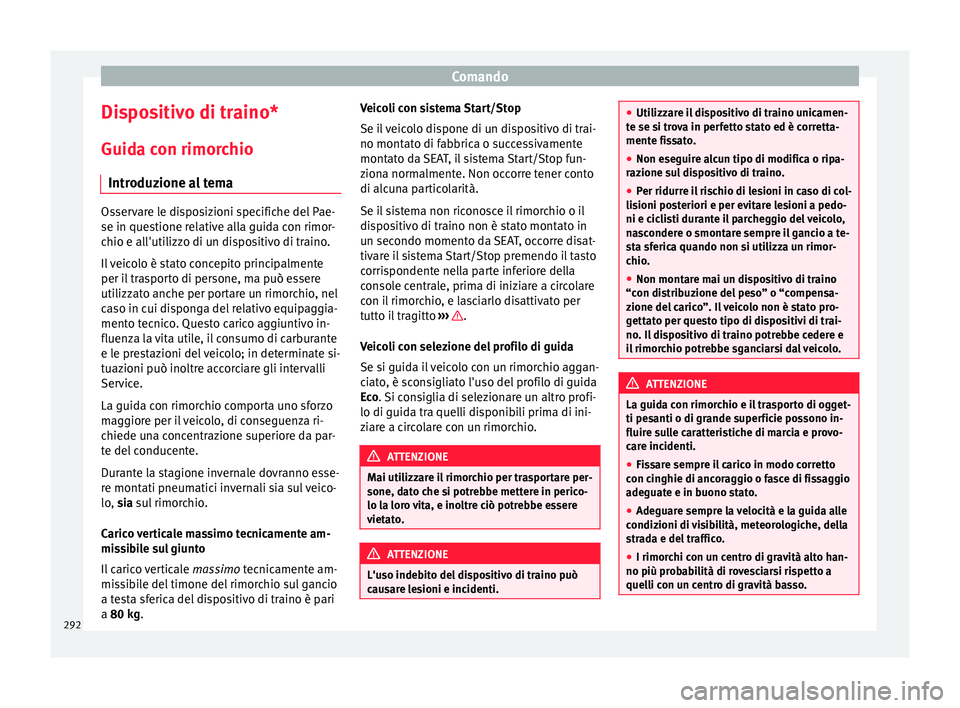

Dispositivo di traino*
Guid a c
on rimor
chio
Introduzione al tema Osservare le disposizioni specifiche del Pae-
se in ques
tione r

elative alla guida con rimor-
chio e all'utilizzo di un dispositivo di traino.
Il veicolo è stato concepito principalmente
per il trasporto di persone, ma può essere
utilizzato anche per portare un rimorchio, nel
caso in cui disponga del relativo equipaggia-
mento tecnico. Questo carico aggiuntivo in-
fluenza la vita utile, il consumo di carburante
e le prestazioni del veicolo; in determinate si-
tuazioni può inoltre accorciare gli intervalli
Service.
La guida con rimorchio comporta uno sforzo
maggiore per il veicolo, di conseguenza ri-
chiede una concentrazione superiore da par-
te del conducente.
Durante la stagione invernale dovranno esse-
re montati pneumatici invernali sia sul veico-
lo, sia sul rimorchio.
Carico verticale massimo tecnicamente am-
missibile sul giunto
Il carico verticale massimo tecnicamente am-
missibile del timone del rimorchio sul gancio
a testa sferica del dispositivo di traino è pari
a 80 kg. Veicoli con sistema Start/Stop
Se il


veicolo dispone di un dispositivo di trai-
no montato di fabbrica o successivamente
montato da SEAT, il sistema Start/Stop fun-
ziona normalmente. Non occorre tener conto
di alcuna particolarità.
Se il sistema non riconosce il rimorchio o il
dispositivo di traino non è stato montato in
un secondo momento da SEAT, occorre disat-
tivare il sistema Start/Stop premendo il tasto
corrispondente nella parte inferiore della
console centrale, prima di iniziare a circolare
con il rimorchio, e lasciarlo disattivato per
tutto il tragitto ››› .
V eic
o

li con selezione del profilo di guida
Se si guida il veicolo con un rimorchio aggan-
ciato, è sconsigliato l'uso del profilo di guida
Eco. Si consiglia di selezionare un altro profi-
lo di guida tra quelli disponibili prima di ini-
ziare a circolare con un rimorchio. ATTENZIONE
Mai utilizzare il rimorchio per trasportare per-
sone, dat o c

he si potrebbe mettere in perico-
lo la loro vita, e inoltre ciò potrebbe essere
vietato. ATTENZIONE
L'uso indebito del dispositivo di traino può
cau s

are lesioni e incidenti. ●
Utilizz ar

e il dispositivo di traino unicamen-
te se si trova in perfetto stato ed è corretta-
mente fissato.
● Non eseguire alcun tipo di modifica o ripa-
razione s
ul dispositivo di traino.
● Per ridurre il rischio di lesioni in caso di col-
lisioni po
steriori e per evitare lesioni a pedo-
ni e ciclisti durante il parcheggio del veicolo,
nascondere o smontare sempre il gancio a te-
sta sferica quando non si utilizza un rimor-
chio.
● Non montare mai un dispositivo di traino
“con dis
tribuzione del peso” o “compensa-
zione del carico”. Il veicolo non è stato pro-
gettato per questo tipo di dispositivi di trai-
no. Il dispositivo di traino potrebbe cedere e
il rimorchio potrebbe sganciarsi dal veicolo. ATTENZIONE
La guida con rimorchio e il trasporto di ogget-
ti pes anti o di gr

ande superficie possono in-
fluire sulle caratteristiche di marcia e provo-
care incidenti.
● Fissare sempre il carico in modo corretto
con cin
ghie di ancoraggio o fasce di fissaggio
adeguate e in buono stato.
● Adeguare sempre la velocità e la guida alle
condizioni di
visibilità, meteorologiche, della
strada e del traffico.
● I rimorchi con un centro di gravità alto han-
no più prob
abilità di rovesciarsi rispetto a
quelli con un centro di gravità basso. 292

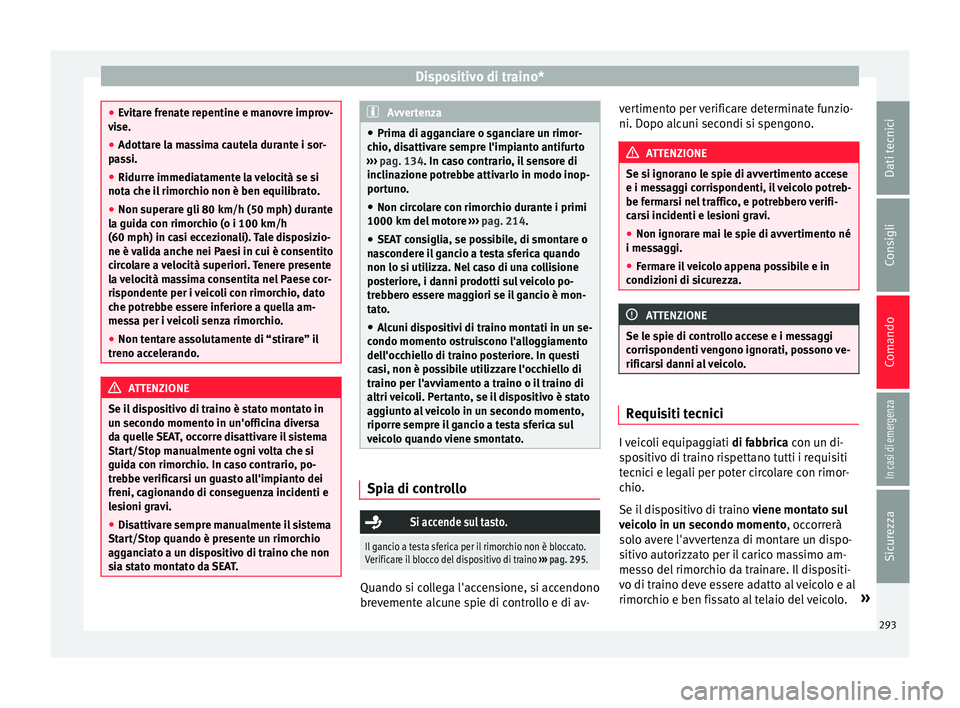

Dispositivo di traino*
●
Ev it
are frenate repentine e manovre improv-
vise.
● Adottare la massima cautela durante i sor-
pas
si.
● Ridurre immediatamente la velocità se si
nota che i
l rimorchio non è ben equilibrato.
● Non superare gli 80 km/h (50 mph) durante
la guida c
on rimorchio (o i 100 km/h
(60 mph) in casi eccezionali). Tale disposizio-
ne è valida anche nei Paesi in cui è consentito
circolare a velocità superiori. Tenere presente
la velocità massima consentita nel Paese cor-
rispondente per i veicoli con rimorchio, dato
che potrebbe essere inferiore a quella am-
messa per i veicoli senza rimorchio.
● Non tentare assolutamente di “stirare” il
treno acc
elerando. ATTENZIONE
Se il dispositivo di traino è stato montato in
un sec ondo moment

o in un'officina diversa
da quelle SEAT, occorre disattivare il sistema
Start/Stop manualmente ogni volta che si
guida con rimorchio. In caso contrario, po-
trebbe verificarsi un guasto all'impianto dei
freni, cagionando di conseguenza incidenti e
lesioni gravi.
● Disattivare sempre manualmente il sistema
Start/St
op quando è presente un rimorchio
agganciato a un dispositivo di traino che non
sia stato montato da SEAT. Avvertenza
● Prima di ag g

anciare o sganciare un rimor-
chio, disattivare sempre l'impianto antifurto
››› pag. 134. In caso contrario, il sensore di
inclinazione potrebbe attivarlo in modo inop-
portuno.
● Non circolare con rimorchio durante i primi
1000 km del motor
e ››› pag. 214.
● SEAT consiglia, se possibile, di smontare o
nas
condere il gancio a testa sferica quando
non lo si utilizza. Nel caso di una collisione
posteriore, i danni prodotti sul veicolo po-
trebbero essere maggiori se il gancio è mon-
tato.
● Alcuni dispositivi di traino montati in un se-
condo momento o
struiscono l'alloggiamento
dell'occhiello di traino posteriore. In questi
casi, non è possibile utilizzare l'occhiello di
traino per l'avviamento a traino o il traino di
altri veicoli. Pertanto, se il dispositivo è stato
aggiunto al veicolo in un secondo momento,
riporre sempre il gancio a testa sferica sul
veicolo quando viene smontato. Spia di controllo

Si accende sul tasto.
Il gancio a testa sferica per il rimorchio non è bloccato.
Verificare il blocco del dispositivo di traino
››› pag. 295. Quando si collega l'accensione, si accendono
br
ev
ement

e alcune spie di controllo e di av- vertimento per verificare determinate funzio-
ni. Dopo alcuni sec

ondi si spengono. ATTENZIONE
Se si ignorano le spie di avvertimento accese
e i mes s

aggi corrispondenti, il veicolo potreb-
be fermarsi nel traffico, e potrebbero verifi-
carsi incidenti e lesioni gravi.
● Non ignorare mai le spie di avvertimento né
i mess
aggi.
● Fermare il veicolo appena possibile e in
condizioni di s
icurezza. ATTENZIONE
Se le spie di controllo accese e i messaggi
corri s

pondenti vengono ignorati, possono ve-
rificarsi danni al veicolo. Requisiti tecnici
I veicoli equipaggiati
di fabbric
a
con un di-
spositivo di traino rispettano tutti i requisiti
tecnici e legali per poter circolare con rimor-
chio.
Se il dispositivo di traino viene montato sul
veicolo in un secondo momento, occorrerà
solo avere l'avvertenza di montare un dispo-
sitivo autorizzato per il carico massimo am-
messo del rimorchio da trainare. Il dispositi-
vo di traino deve essere adatto al veicolo e al
rimorchio e ben fissato al telaio del veicolo. »
293
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando
Utilizzare unicamente un dispositivo di traino
aut orizz
at
o da SEAT per questo veicolo. Veri-
ficare e osservare sempre le indicazioni del
produttore del dispositivo di traino. Non
montare mai un dispositivo di traino “con di-
stribuzione del peso” o “compensazione del
carico”.
Dispositivo di traino montato sul paraurti
Non montare mai un dispositivo di traino sul
paraurti né sul relativo fissaggio. Il dispositi-
vo di traino non dovrà compromettere la fun-
zione del paraurti. Non eseguire modifiche o
riparazioni all'impianto di scarico né a quello
dei freni. Verificare regolarmente che il dispo-
sitivo di traino sia ben fissato.
Impianto di raffreddamento del motore
La guida con rimorchio comporta uno sforzo
elevato per il motore e per l'impianto di raf-
freddamento. L'impianto di raffreddamento
dovrà disporre di sufficiente liquido di raf-
freddamento ed essere pronto per lo sforzo
aggiuntivo implicito nella guida con rimor-
chio.
Freni del rimorchio
Se il rimorchio dispone di un proprio impian-
to frenante, rispettare le relative disposizioni
vigenti. Non collegare mai l'impianto frenan-
te del rimorchio a quello del veicolo. Cavo di traino
Utilizzar
e sempre un cavo di traino tra il vei-
colo e il rimorchio ››› pag. 296.
Luci posteriori del rimorchio
Le luci posteriori del rimorchio dovranno es-
sere conformi alle disposizioni di legge corri-
spondenti ››› pag. 296.
Non collegare mai le luci posteriori del rimor-
chio direttamente al sistema elettrico del vei-
colo. Se non si è sicuri che il rimorchio di-
sponga di un collegamento elettrico corretto,
consultare un'officina specializzata. SEAT rac-
comanda di rivolgersi a un concessionario
SEAT.
Specchietti retrovisori esterni
Se con gli specchietti retrovisori esterni di se-
rie del veicolo che traina non si riesce a vede-
re l'area dietro al rimorchio, occorrerà instal-
lare degli specchietti retrovisori aggiuntivi
conformi alle disposizioni vigenti nel Paese
in questione. Gli specchietti retrovisori ester-
ni devono essere regolati prima di partire e
devono garantire un campo visivo sufficiente
dietro al veicolo. Consumo elettrico massimo del rimorchio
Dispositivi elet-
triciEuropa, Asia,
Africa, Sudame- rica e Centroa- mericaAustralia
Luci di arresto (tota-
le)84 Watt108 Watt
Indicatore di dire-
zione (su ciascun la-
to)42 Watt54 Watt
Luci di posizione
(su ciascun lato)50 Watt100 Watt
Luci di retromarcia
(in totale)42 Watt54 Watt
Retronebbia42 Watt54 Watt
Non superare mai i valori indicati! ATTENZIONE
Se il dispositivo di traino non è montato cor-
rett ament

e o non è adeguato, il rimorchio po-
trebbe sganciarsi dal veicolo e causare gravi
lesioni. ATTENZIONE
● Se le luc i po

steriori del rimorchio non sono
collegate correttamente, il sistema elettroni-
co del veicolo potrebbe subire dei danni. 294
