2018 Seat Ateca Manuale del proprietario (in Italian)

Elementi essenziali

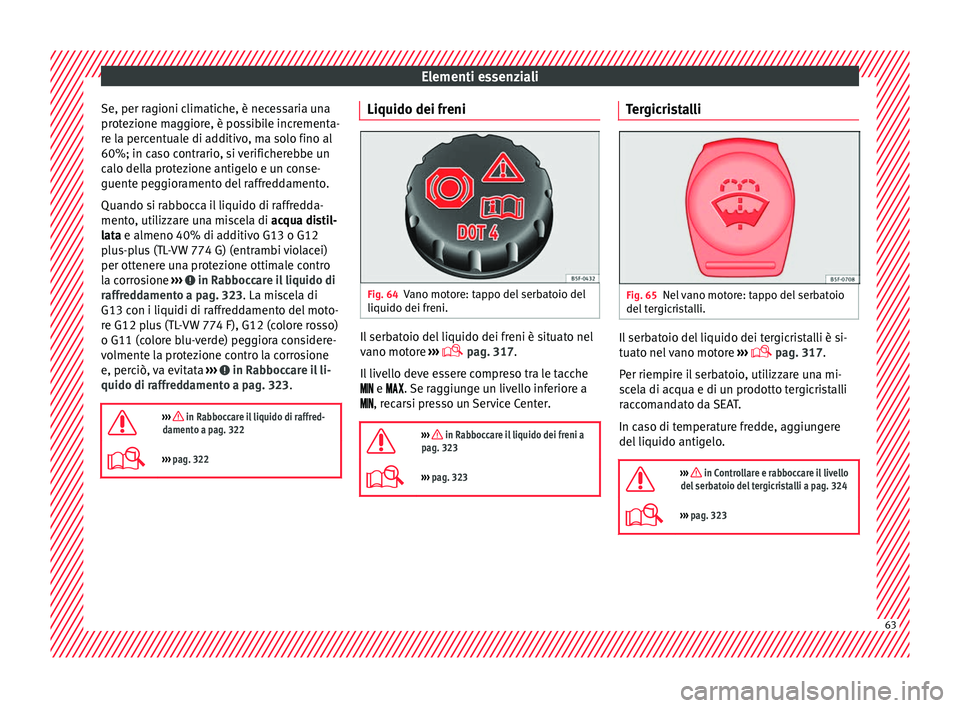

Se, per ragioni climatiche, è necessaria una
pr ot
ez
ione maggiore, è possibile incrementa-
re la percentuale di additivo, ma solo fino al
60%; in caso contrario, si verificherebbe un
calo della protezione antigelo e un conse-
guente peggioramento del raffreddamento.
Quando si rabbocca il liquido di raffredda-
mento, utilizzare una miscela di acqua distil-
lata e almeno 40% di additivo G13 o G12
plus-plus (TL-VW 774 G) (entrambi violacei)
per ottenere una protezione ottimale contro
la corrosione ››› in Rabboccare il liquido di
r affr
ed

damento a pag. 323. La miscela di
G13 con i liquidi di raffreddamento del moto-
re G12 plus (TL-VW 774 F), G12 (colore rosso)
o G11 (colore blu-verde) peggiora considere-
volmente la protezione contro la corrosione
e, perciò, va evitata ››› in Rabboccare il li-
quido di r affr
ed

damento a pag. 323.

››› in Rabboccare il liquido di raffred-
damento a pag. 322
››› pag. 322 Liquido dei freni
Fig. 64
Vano motore: tappo del serbatoio del
li quido dei fr
eni. Il serbatoio del liquido dei freni è situato nel
v
ano mot
or

e ›››
 pag. 317.
Il livello deve essere compreso tra le tacche
 e . Se raggiunge un livello inferiore a
 , recarsi presso un Service Center.

››› in Rabboccare il liquido dei freni a
pag. 323
››› pag. 323 Tergicristalli
Fig. 65
Nel vano motore: tappo del serbatoio
del t
er

gicristalli. Il serbatoio del liquido dei tergicristalli è si-
t
uat
o nel

vano motore ›››
 pag. 317.
Per riempire il serbatoio, utilizzare una mi-
scela di acqua e di un prodotto tergicristalli
raccomandato da SEAT.
In caso di temperature fredde, aggiungere
del liquido antigelo.

››› in Controllare e rabboccare il livello
del serbatoio del tergicristalli a pag. 324
››› pag. 323 63

Elementi essenziali

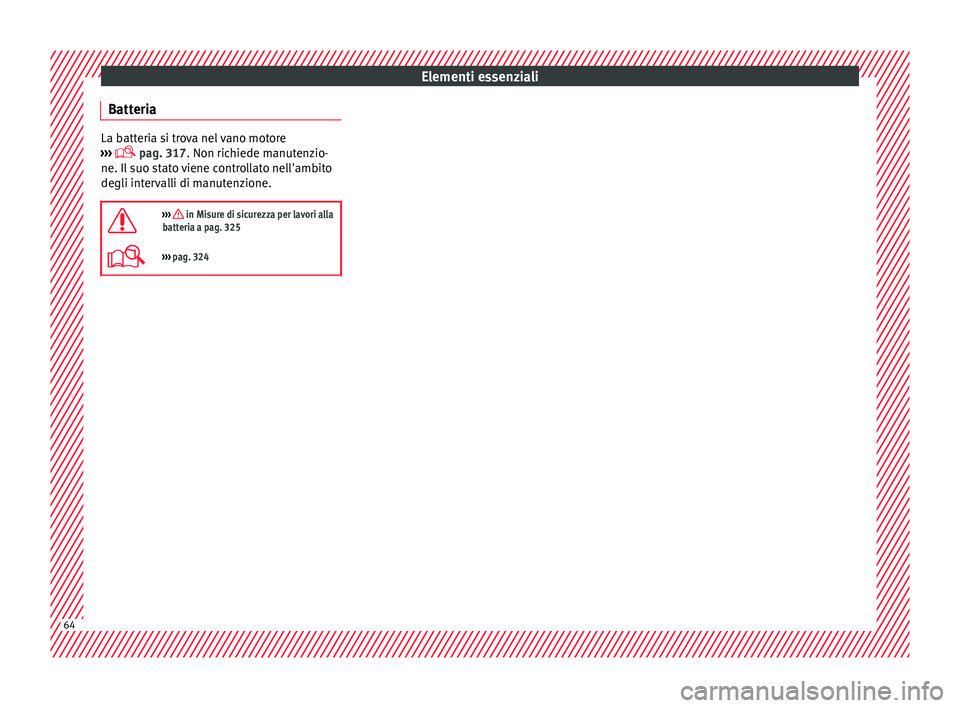

Batteria La batteria si trova nel vano motore
›› ›
 pag. 317. Non richiede manutenzio-
ne. Il suo stato viene controllato nell'ambito
degli intervalli di manutenzione.

››› in Misure di sicurezza per lavori alla
batteria a pag. 325
››› pag. 324 64

Elementi essenziali
In casi di emergenza
F u
s
ibili
Posizione dei fusibili Fig. 66
 Guida a s ini
stra: coperchio della
scatola dei fusibili nella plancia del lato con-
ducente.  Guida a destra: scatola dei fusibi-
li situata sotto il cassetto portaoggetti. Fig. 67
Nel vano motore: coperchio della sca-
to l

a dei fusibili. Al di sotto della plancia (guida a sinistra)
La s
c
at

ola dei fusibili è situata dietro il cas-
setto portaoggetti ››› fig. 66 .
Dietro il cassetto portaoggetti (guida a de-
stra)
La scatola dei fusibili è situata dietro il cas-
setto portaoggetti ››› fig. 66  . Per poter ac-
cedere alla scatola dei fusibili
›››  pag. 110.
Nel vano motore:
Premere le linguette di blocco per sbloccare il
coperchio della scatola dei fusibili ››› fig. 67.
Differenziazione cromatica dei fusibili situati
sotto la plancia
ColoreAmperaggio
Nero1
ColoreAmperaggio
Lilla3
Marrone chiaro5
Marrone7,5
rosso10
Azzurro15
Giallo20
Bianco o trasparente25
Verde30
Arancione40 
››› in Introduzione al tema a pag. 109
›››
pag. 109 65

Elementi essenziali

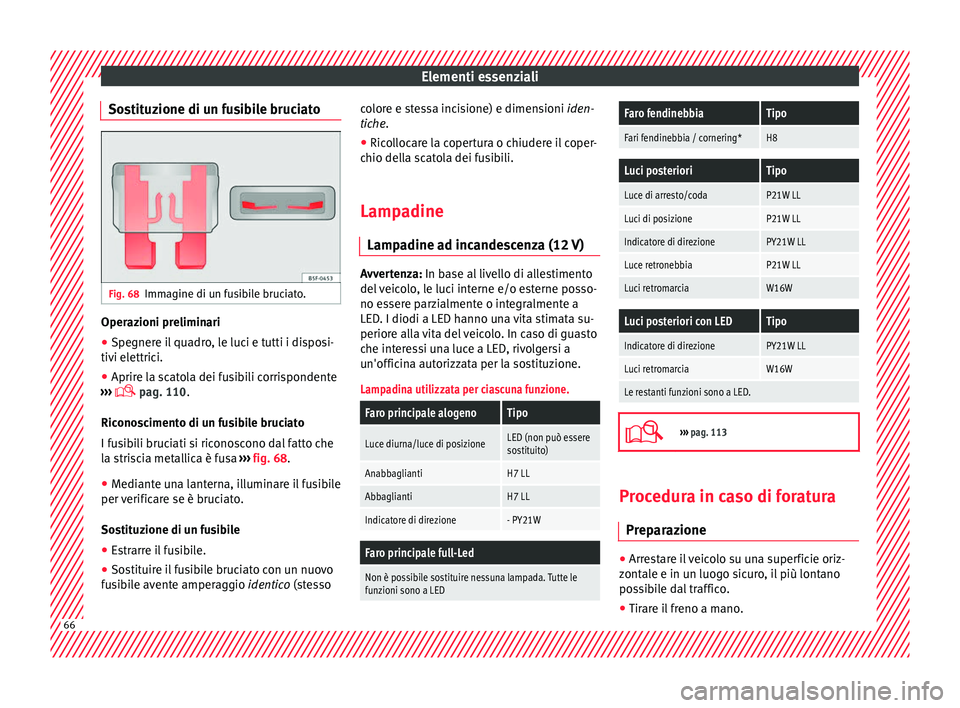

Sostituzione di un fusibile bruciato Fig. 68
Immagine di un fusibile bruciato. Operazioni preliminari
● Spegnere il quadro, le luci e tutti i disposi-
tiv i el
ettric
i.
● Aprire la scatola dei fusibili corrispondente
›››
 pag. 110.
Riconoscimento di un fusibile bruciato
I fusibili bruciati si riconoscono dal fatto che
la striscia metallica è fusa ››› fig. 68.
● Mediante una lanterna, illuminare il fusibile
per verific
are se è bruciato.
Sostituzione di un fusibile
● Estrarre il fusibile.
● Sostituire il fusibile bruciato con un nuovo
fus
ibile avente amperaggio identico (stesso colore e stessa incisione) e dimensioni iden-
tiche.
●
Ric

ollocare la copertura o chiudere il coper-
chio dell
a scatola dei fusibili.
Lampadine Lampadine a
d incandescenza (12 V) Avvertenza: In ba
se al
livello di allestimento
del veicolo, le luci interne e/o esterne posso-
no essere parzialmente o integralmente a
LED. I diodi a LED hanno una vita stimata su-
periore alla vita del veicolo. In caso di guasto
che interessi una luce a LED, rivolgersi a
un'officina autorizzata per la sostituzione.
Lampadina utilizzata per ciascuna funzione.
Faro principale alogenoTipo
Luce diurna/luce di posizioneLED (non può essere
sostituito)
AnabbagliantiH7 LL
AbbagliantiH7 LL
Indicatore di direzione- PY21W
Faro principale full-Led
Non è possibile sostituire nessuna lampada. Tutte le
funzioni sono a LED
Faro fendinebbiaTipo
Fari fendinebbia / cornering*H8
Luci posterioriTipo
Luce di arresto/codaP21W LL
Luci di posizioneP21W LL
Indicatore di direzionePY21W LL
Luce retronebbiaP21W LL
Luci retromarciaW16W
Luci posteriori con LEDTipo
Indicatore di direzionePY21W LL
Luci retromarciaW16W
Le restanti funzioni sono a LED. 
›››
pag. 113 Procedura in caso di foratura
Pr ep ar

azione ●
Arrestare il veicolo su una superficie oriz-
z ont
al

e e in un luogo sicuro, il più lontano
possibile dal traffico.
● Tirare il freno a mano. 66

Elementi essenziali

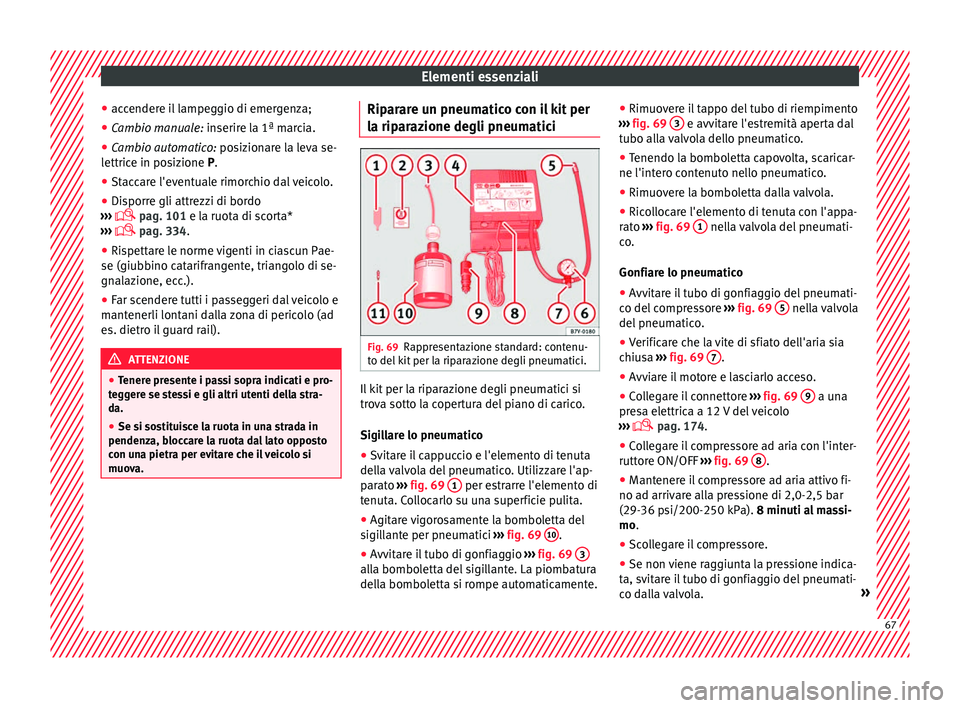

● ac c
ender
e il lampeggio di emergenza;
● Cambio manuale: inserire l
a 1ª marcia.
● Cambio automatico: posiz
ionare la leva se-
lettrice in posizione P.
● Staccare l'eventuale rimorchio dal veicolo.
● Disporre gli attrezzi di bordo
›››
 pag. 101 e la ruota di scorta*
›››  pag. 334.
● Rispettare le norme vigenti in ciascun Pae-
se (giubbino cat
arifrangente, triangolo di se-
gnalazione, ecc.).
● Far scendere tutti i passeggeri dal veicolo e
mantenerli lont
ani dalla zona di pericolo (ad
es. dietro il guard rail). ATTENZIONE
● Tener e pr

esente i passi sopra indicati e pro-
teggere se stessi e gli altri utenti della stra-
da.
● Se si sostituisce la ruota in una strada in
pendenza, b
loccare la ruota dal lato opposto
con una pietra per evitare che il veicolo si
muova. Riparare un pneumatico con il kit per
l
a rip
ar

azione degli pneumatici Fig. 69
Rappresentazione standard: contenu-
t o del
k

it per la riparazione degli pneumatici. Il kit per la riparazione degli pneumatici si
tr
o
v

a sotto la copertura del piano di carico.
Sigillare lo pneumatico
● Svitare il cappuccio e l'elemento di tenuta
della
valvola del pneumatico. Utilizzare l'ap-
parato ››› fig. 69 1 per estrarre l'elemento di
t enut
a. C

ollocarlo su una superficie pulita.
● Agitare vigorosamente la bomboletta del
sigil
lante per pneumatici ››› fig. 69 10 .
● Avvitare il tubo di gonfiaggio ››
›
fig. 69 3 alla bomboletta del sigillante. La piombatura
del
l
a bombo
letta si rompe automaticamente. ●
Rimuover
e il tappo del tubo di riempimento
››› fig. 69 3 e avvitare l'estremità aperta dal
t ubo al
l
a valvola dello pneumatico.
● Tenendo la bomboletta capovolta, scaricar-
ne l'intero c
ontenuto nello pneumatico.
● Rimuovere la bomboletta dalla valvola.
● Ricollocare l'elemento di tenuta con l'appa-
rato ›

›› fig. 69 1 nella valvola del pneumati-
c o
.
Gonfi
are lo pneumatico
● Avvitare il tubo di gonfiaggio del pneumati-
co del c
ompressore ››› fig. 69 5 nella valvola
del pneum
atic
o.
● Verificare che la vite di sfiato dell'aria sia
chius
a ››› fig. 69 7 .
● Avviare il motore e lasciarlo acceso.
● Collegare il connettore ››
›
fig. 69 9 a una
pr e
s
a elettrica a 12 V del veicolo
›››  pag. 174.
● Collegare il compressore ad aria con l'inter-
ruttore ON/OFF
››› fig. 69 8 .
● Mantenere il compressore ad aria attivo fi-
no a d arriv
ar

e alla pressione di 2,0-2,5 bar
(29-36 psi/200-250 kPa). 8 minuti al massi-
mo.
● Scollegare il compressore.
● Se non viene raggiunta la pressione indica-
ta, s v

itare il tubo di gonfiaggio del pneumati-
co dalla valvola. » 67

Elementi essenziali
● Muo
v
a il veicolo di 10 m affinché il sigillan-
te si distribuisca all'interno del pneumatico.
● Riavvitare il tubo di gonfiaggio del pneu-
matico del
compressore nella valvola.
● Ripetere il processo di gonfiaggio.
● Se neanche in questo modo viene raggiun-
ta la pr
essione, lo pneumatico è molto dete-
riorato. Fermarsi e chiedere aiuto a personale
specializzato.
● Scollegare il compressore. Svitare il tubo
gonfiapneum
atici dalla valvola del pneumati-
co.
● Quando la pressione di gonfiaggio raggiun-
ge i 2,0-2,5 bar
, proseguire la marcia senza
superare gli 80 km/h (50 mph).
● Dopo 10 minuti, controllare nuovamente la
pres
sione ›››
 pag. 103.

››› in Kit per la riparazione degli pneu-
matici TMS (Tyre Mobility System) * a
pag. 101

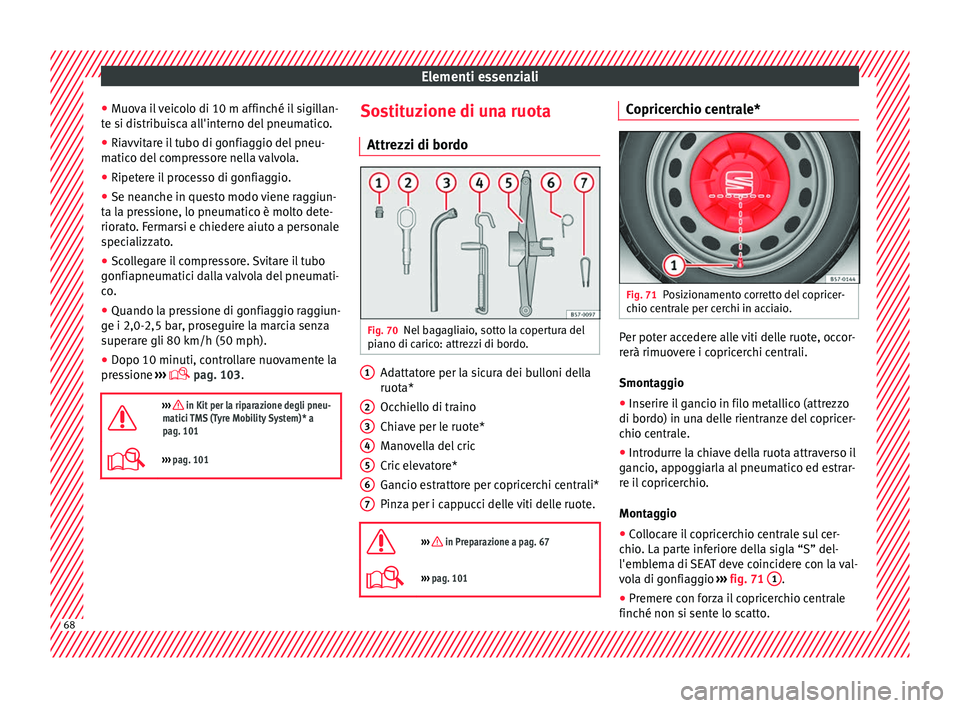

››› pag. 101 Sostituzione di una ruota
Attr ezz
i di bor

do Fig. 70
Nel bagagliaio, sotto la copertura del
pi ano di c
aric

o: attrezzi di bordo. Adattatore per la sicura dei bulloni della
ruot
a*
Oc c

hiello di traino
Chiave per le ruote*
Manovella del cric
Cric elevatore*
Gancio estrattore per copricerchi centrali*
Pinza per i cappucci delle viti delle ruote.

››› in Preparazione a pag. 67
››› pag. 101 1
2
3
4
5
6
7 Copricerchio centrale*
Fig. 71
Posizionamento corretto del copricer-
c hio c
entr

ale per cerchi in acciaio. Per poter accedere alle viti delle ruote, occor-
r
erà rimuo
v

ere i copricerchi centrali.
Smontaggio
● Inserire il gancio in filo metallico (attrezzo
di bordo) in un
a delle rientranze del copricer-
chio centrale.
● Introdurre la chiave della ruota attraverso il
gancio
, appoggiarla al pneumatico ed estrar-
re il copricerchio.
Montaggio
● Collocare il copricerchio centrale sul cer-
chio. La p
arte inferiore della sigla “S” del-
l'emblema di SEAT deve coincidere con la val-
vola di gonfiaggio ››› fig. 71 1 .
● Premere con forza il copricerchio centrale
finc hé non s
i sent

e lo scatto.68

Elementi essenziali

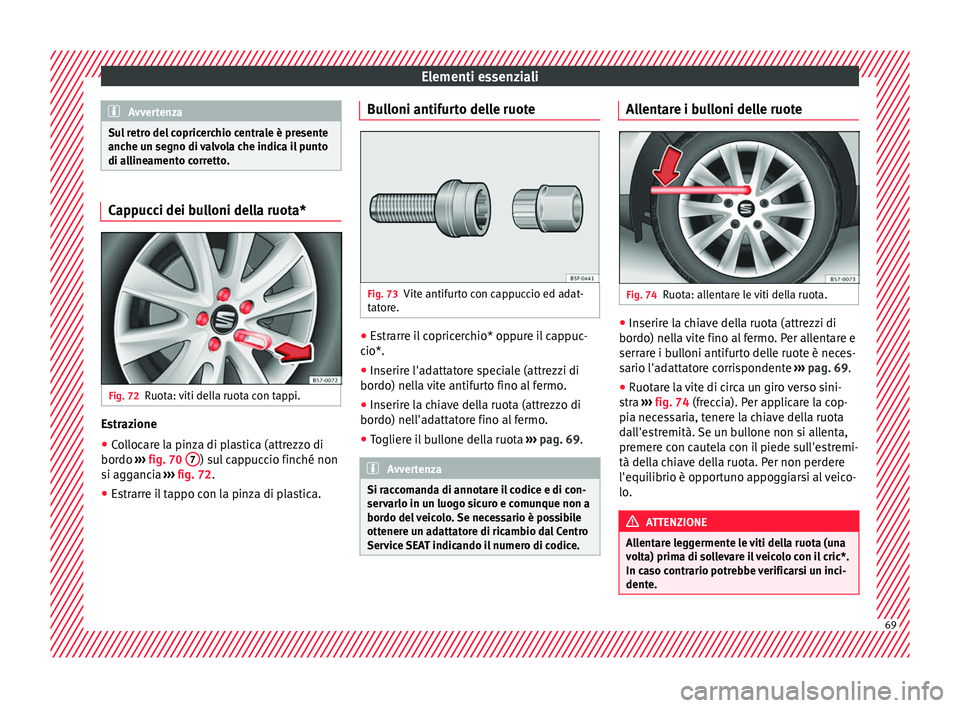

Avvertenza
Sul retro del copricerchio centrale è presente
anche u n se
gno di valvola che indica il punto
di allineamento corretto. Cappucci dei bulloni della ruota*
Fig. 72
Ruota: viti della ruota con tappi. Estrazione
● Collocare la pinza di plastica (attrezzo di
bor do ›
›

› fig. 70 7 ) sul cappuccio finché non
s i ag
g
ancia ›››
fig. 72.
● Estrarre il tappo con la pinza di plastica. Bulloni antifurto delle ruote
Fig. 73
Vite antifurto con cappuccio ed adat-
t at
or

e. ●
Estrarre il copricerchio* oppure il cappuc-
c io*.
● Inserir

e l'adattatore speciale (attrezzi di
bordo) nell
a vite antifurto fino al fermo.
● Inserire la chiave della ruota (attrezzo di
bordo) nell'a
dattatore fino al fermo.
● Togliere il bullone della ruota ›››
pag. 69. Avvertenza
Si raccomanda di annotare il codice e di con-
serv arlo in u

n luogo sicuro e comunque non a
bordo del veicolo. Se necessario è possibile
ottenere un adattatore di ricambio dal Centro
Service SEAT indicando il numero di codice. Allentare i bulloni delle ruote
Fig. 74
Ruota: allentare le viti della ruota. ●
Inserire la chiave della ruota (attrezzi di
bor do) nel
l

a vite fino al fermo. Per allentare e
serrare i bulloni antifurto delle ruote è neces-
sario l'adattatore corrispondente ››› pag. 69.
● Ruotare la vite di circa un giro verso sini-
stra ›

›› fig. 74 (freccia). Per applicare la cop-
pia necessaria, tenere la chiave della ruota
dall'estremità. Se un bullone non si allenta,
premere con cautela con il piede sull'estremi-
tà della chiave della ruota. Per non perdere
l'equilibrio è opportuno appoggiarsi al veico-
lo. ATTENZIONE
Allentare leggermente le viti della ruota (una
vo lt

a) prima di sollevare il veicolo con il cric*.
In caso contrario potrebbe verificarsi un inci-
dente. 69

Elementi essenziali

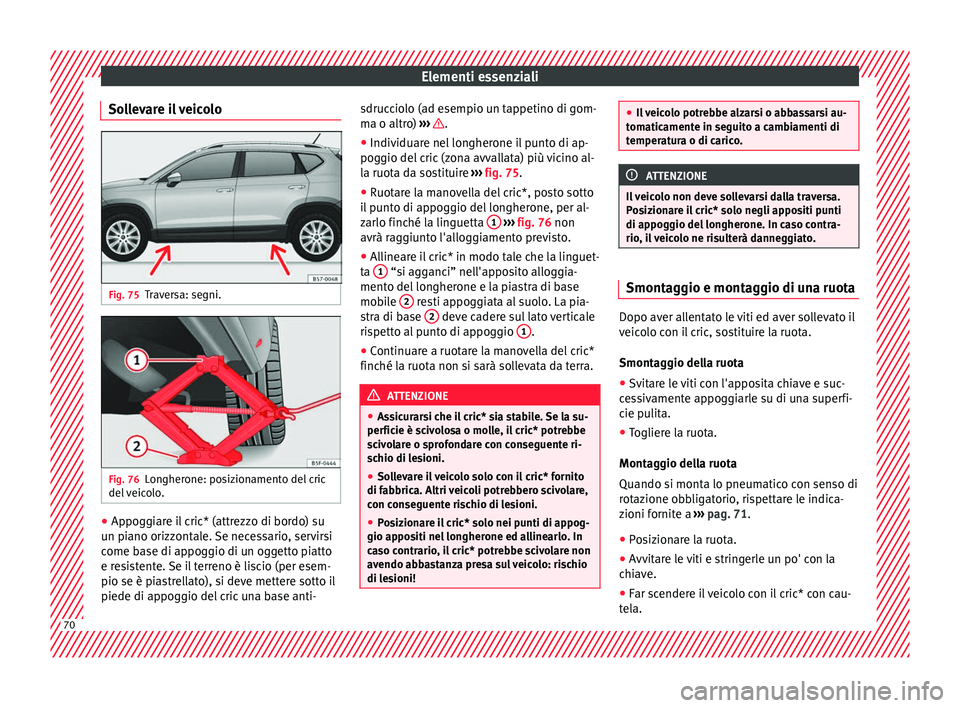

Sollevare il veicolo Fig. 75
Traversa: segni. Fig. 76
Longherone: posizionamento del cric
del
v
eicolo. ●
Appoggiare il cric* (attrezzo di bordo) su
u n pi
ano orizz

ontale. Se necessario, servirsi
come base di appoggio di un oggetto piatto
e resistente. Se il terreno è liscio (per esem-
pio se è piastrellato), si deve mettere sotto il
piede di appoggio del cric una base anti- sdrucciolo (ad esempio un tappetino di gom-
ma o altro)
›

›› .
● Individuare nel longherone il punto di ap-
pog gio del
c

ric (zona avvallata) più vicino al-
la ruota da sostituire ››› fig. 75.
● Ruotare la manovella del cric*, posto sotto
il p
unto di appoggio del longherone, per al-
zarlo finché la linguetta 1
› ››
fig. 76
non
avrà r

aggiunto l'alloggiamento previsto.
● Allineare il cric* in modo tale che la linguet-
ta 1 “si agganci” nell'apposito alloggia-
ment o del
lon

gherone e la piastra di base
mobile 2 resti appoggiata al suolo. La pia-
s tr
a di b

ase 2 deve cadere sul lato verticale
ri s
pett
o al punto di appoggio 1 .
● Continuare a ruotare la manovella del cric*
finc hé l
a ruot

a non si sarà sollevata da terra. ATTENZIONE
● Ass ic

urarsi che il cric* sia stabile. Se la su-
perficie è scivolosa o molle, il cric* potrebbe
scivolare o sprofondare con conseguente ri-
schio di lesioni.
● Sollevare il veicolo solo con il cric* fornito
di fabbrica. A
ltri veicoli potrebbero scivolare,
con conseguente rischio di lesioni.
● Posizionare il cric* solo nei punti di appog-
gio appos
iti nel longherone ed allinearlo. In
caso contrario, il cric* potrebbe scivolare non
avendo abbastanza presa sul veicolo: rischio
di lesioni! ●
Il v

eicolo potrebbe alzarsi o abbassarsi au-
tomaticamente in seguito a cambiamenti di
temperatura o di carico. ATTENZIONE
Il veicolo non deve sollevarsi dalla traversa.
P os

izionare il cric* solo negli appositi punti
di appoggio del longherone. In caso contra-
rio, il veicolo ne risulterà danneggiato. Smontaggio e montaggio di una ruota
Dopo aver allentato le viti ed aver sollevato il
v
eic
o

lo con il cric, sostituire la ruota.
Smontaggio della ruota
● Svitare le viti con l'apposita chiave e suc-
ces
sivamente appoggiarle su di una superfi-
cie pulita.
● Togliere la ruota.
Montaggio del
la ruota
Quando si monta lo pneumatico con senso di
rotazione obbligatorio, rispettare le indica-
zioni fornite a ››› pag. 71.
● Posizionare la ruota.
● Avvitare le viti e stringerle un po' con la
chiav
e.
● Far scendere il veicolo con il cric* con cau-
tela. 70
