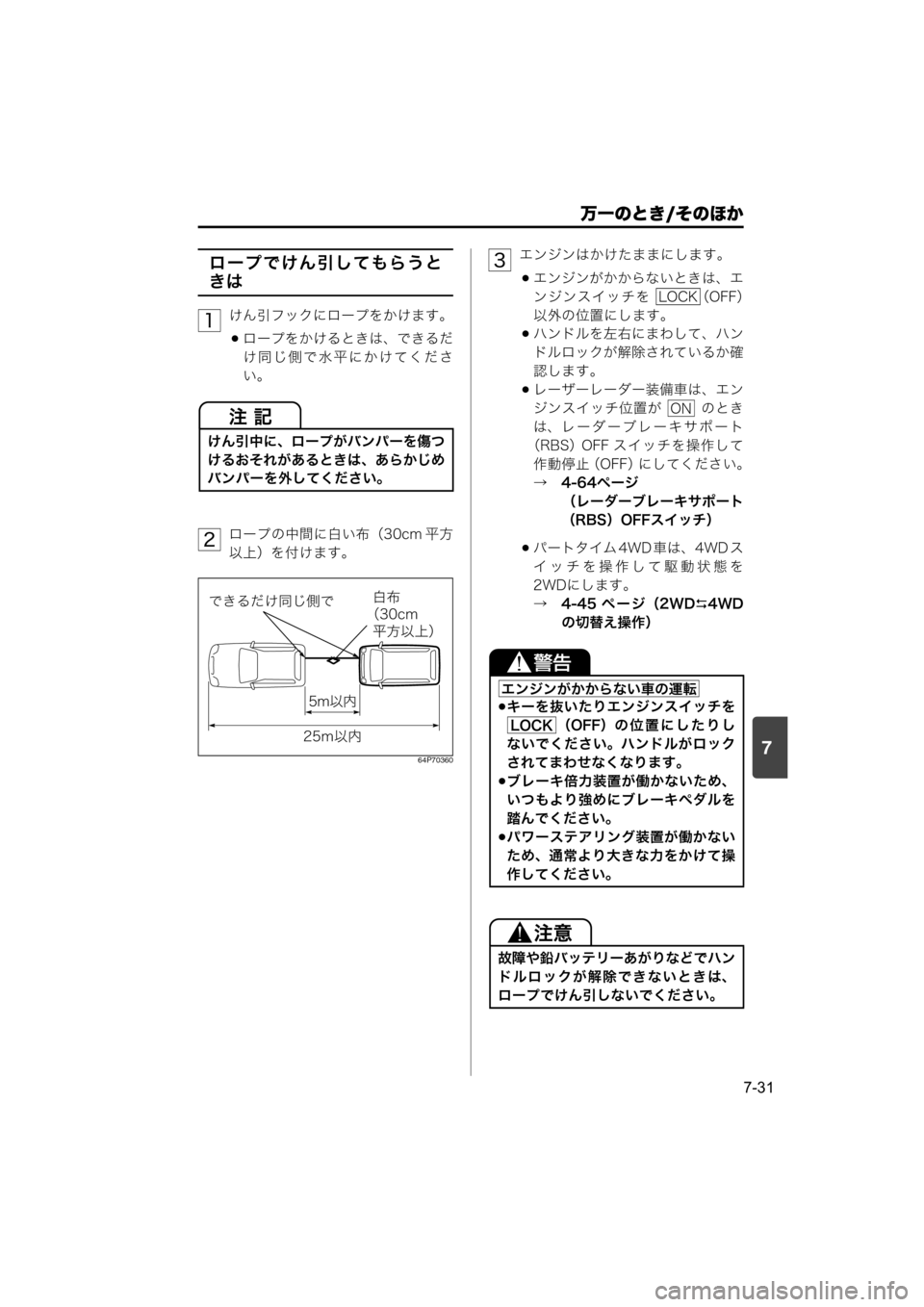

ロープでけん引してもらうと
きは
けん引フックにロープをかけます。
ロープをかけるときは、できるだ
け同じ側で水平にかけてくださ
い。
ロープの中間に白い布(30cm 平方
以上)を付けます。
64P70360
エンジンはかけたままにします。
エンジンがかからないときは、エ
ンジンスイッチを (OFF)
以外の位置にします。
ハンドルを左右にまわして、ハン
ドルロックが解除されているか確
認します。
レーザーレーダー装備車は、エン
ジンスイッチ位置が のとき
は、レーダーブレーキサポート
(RBS) OFF スイッチを操作して
作動停止(OFF)にしてください。
→ 4-64ページ
(レーダーブレーキサポート
(RBS)OFFスイッチ)
パートタイム 4WD 車は、4WD ス
イッチを操作して駆動状態を
2WDにします。
→ 4-45 ペ ー ジ(2WD4WD
の切替え操作)
けん引中に、ロープがバンパーを傷つ
けるおそれがあるときは、あらかじめ
バンパーを外してください。
1
2
: ^3$z+ë:Ž
% ³ ° ã í
²
µ íON
² µ íON
キーを抜いたりエンジンスイッチを
(OFF)の位置にしたりし
ないでください。ハンドルがロック
されてまわせなくなります。
ブレーキ倍力装置が働かないため、
いつもより強めにブレーキペダルを
踏んでください。
パワーステアリング装置が働かない
ため、通常より大きな力をかけて操
作してください。
故障や鉛バッテリーあがりなどでハン
ドルロックが解除できないときは、
ロープでけん引しないでください。
3
LOCK
ON
エンジンがかからない車の運転
LOCK
000-取扱説明書.book 31 ページ 2017年3月31日 金曜日 午後3時9分
Page 378 of 400
7
万一のとき/そのほか
7-32

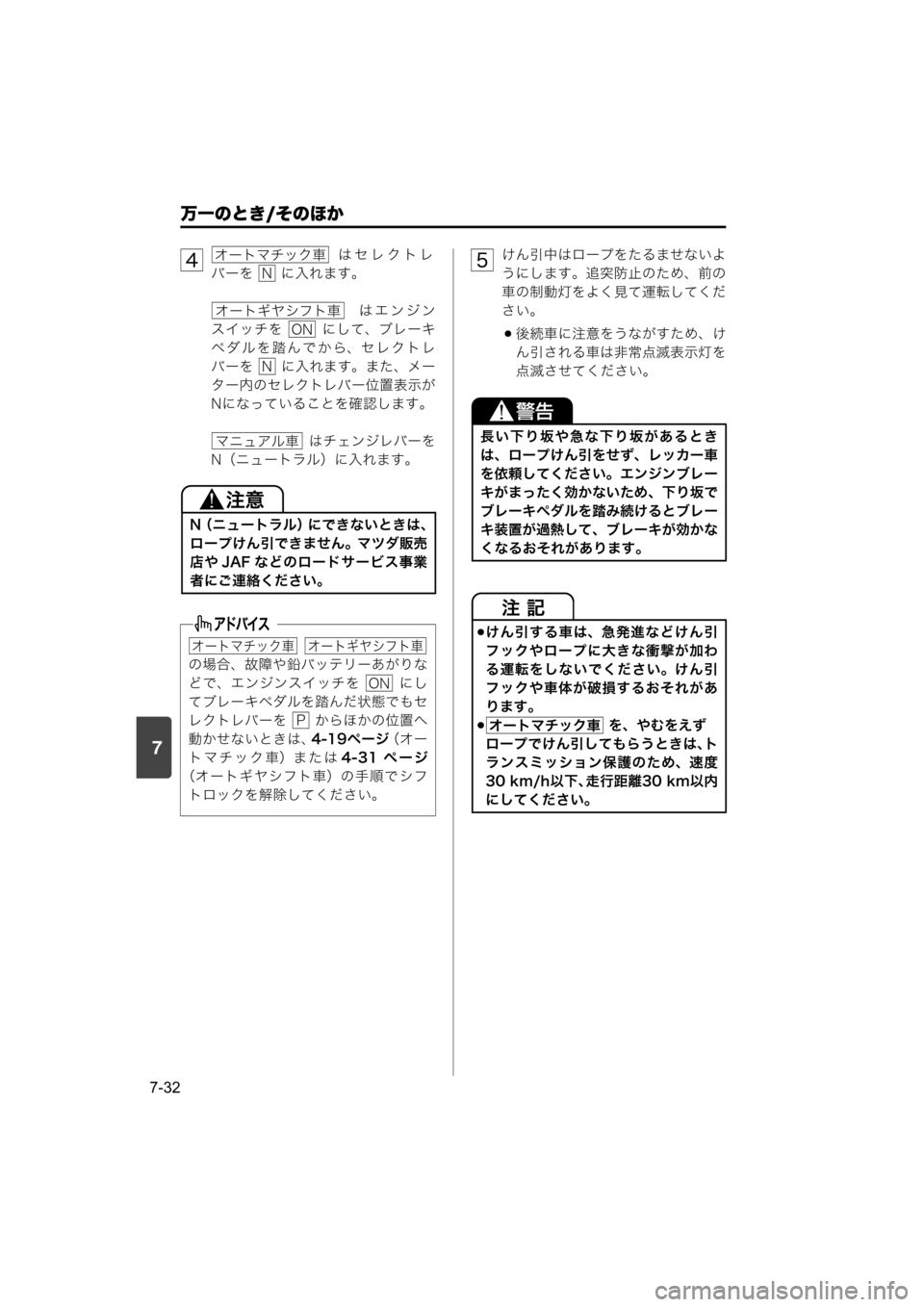

はセレクトレ
バーを に入れます。
はエンジン
スイッチを にして、ブレーキ
ペダルを踏んでから、セレクトレ
バーを に入れます。また、メー
ター内のセレクトレバー位置表示が
Nになっていることを確認します。
はチェンジレバーを
N(ニュートラル)に入れます。けん引中はロープをたるませないよ
うにします。追突防止のため、前の
車の制動灯をよく見て運転してくだ
さい。
後続車に注意をうながすため、け
ん引される車は非常点滅表示灯を
点滅させてください。
N(ニュートラル)にできないときは、
ロープけん引できません。マツダ販売
店や JAF などのロードサービス事業
者にご連絡ください。
の場合、故障や鉛バッテリーあがりな
どで、エンジンスイッチを にし
てブレーキペダルを踏んだ状態でもセ
レクトレバーを からほかの位置へ
動かせないときは、4-19ページ(オー
トマチック車)または4-31 ペ ー ジ
(オートギヤシフト車)の手順でシフ
トロックを解除してください。
4t
Page 379 of 400
7
万一のとき/そのほか
7-33

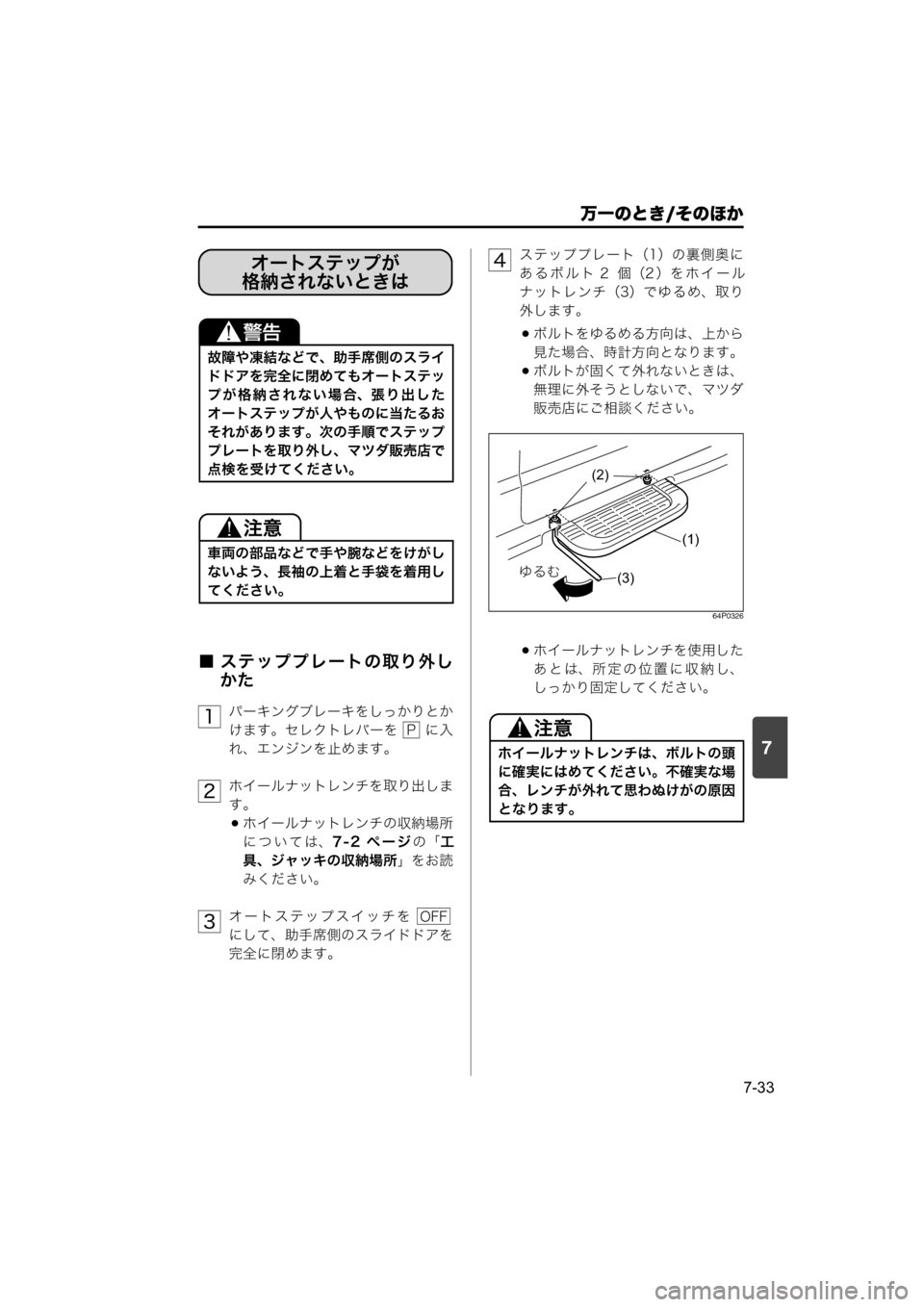

■ ステッププレートの取り外し
かた
パーキングブレーキをしっかりとか
けます。セレクトレバーを に入
れ、エンジンを止めます。
ホイールナットレンチを取り出しま
す。
ホイールナットレンチの収納場所
については、7-2 ページの「工
具、ジャッキの収納場所」をお読
みください。
オートステップスイッチを
にして、助手席側のスライドドアを
完全に閉めます。ステッププレート(1)の裏側奥に
あるボルト 2 個(2)をホイール
ナットレンチ(3)でゆるめ、取り
外します。
ボルトをゆるめる方向は、上から
見た場合、時計方向となります。
ボルトが固くて外れないときは、
無理に外そうとしないで、マツダ
販売店にご相談ください。
64P0326
ホイールナットレンチを使用した
あとは、所定の位置に収納し、
しっかり固定してください。
故障や凍結などで、助手席側のスライ
ドドアを完全に閉めてもオートステッ
プが格納されない場合、張り出した
オートステップが人やものに当たるお
それがあります。次の手順でステップ
プレートを取り外し、マツダ販売店で
点検を受けてください。
車両の部品などで手や腕などをけがし
ないよう、長袖の上着と手袋を着用し
てください。
オートステップが
格納されないときは
1P
2
3OFF
ホイールナットレンチは、ボルトの頭
に確実にはめてください。不確実な場
合、レンチが外れて思わぬけがの原因
となります。
4
(2)
Y^S
(3)
(1)
000-取扱説明書.book 33 ページ 2017年3月31日 金曜日 午後3時9分
Page 380 of 400
7
万一のとき/そのほか
7-34

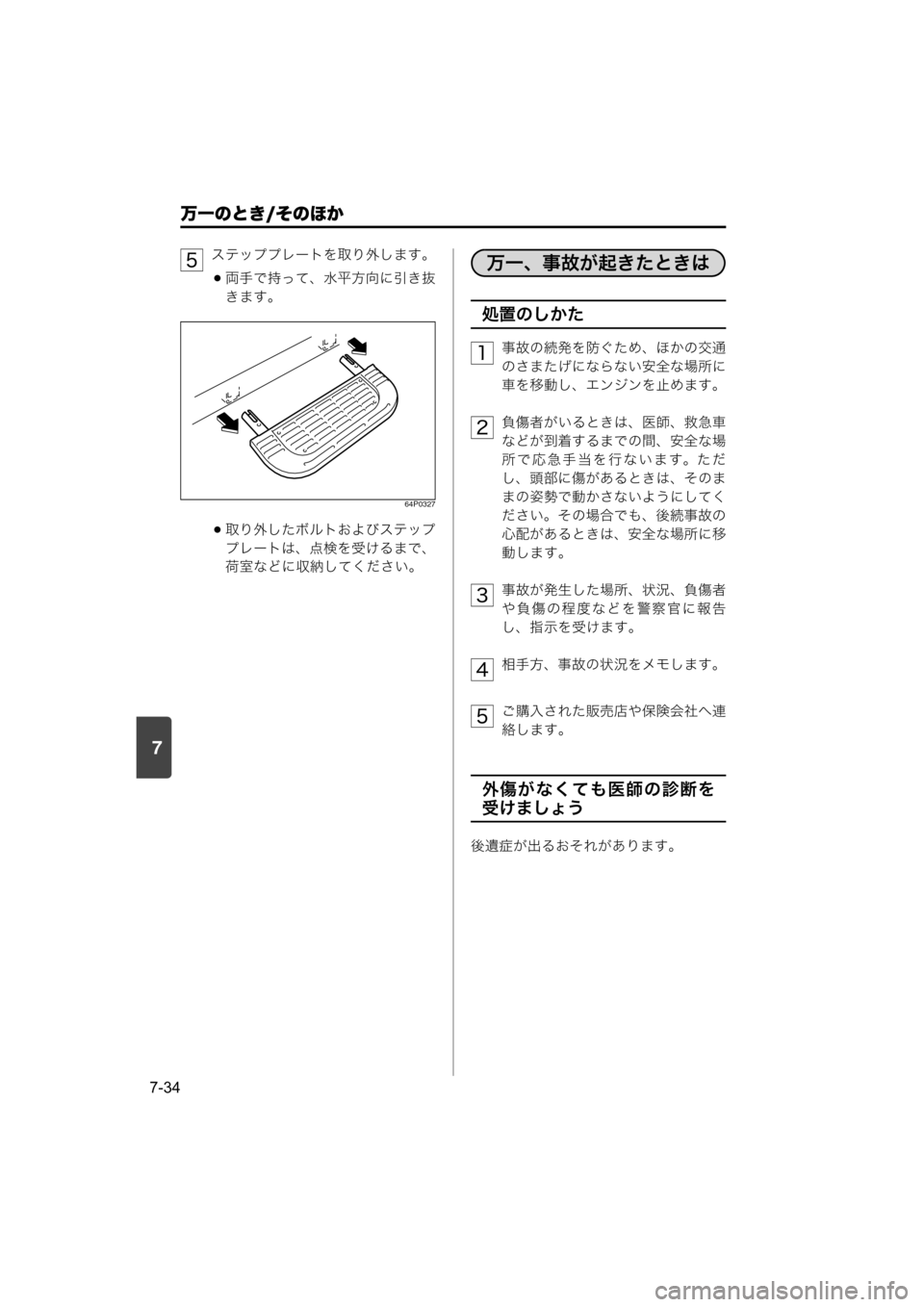

ステッププレートを取り外します。
両手で持って、水平方向に引き抜
きます。
64P0327
取り外したボルトおよびステップ
プレートは、点検を受けるまで、
荷室などに収納してください。
処置のしかた
事故の続発を防ぐため、ほかの交通
のさまたげにならない安全な場所に
車を移動し、エンジンを止めます。
負傷者がいるときは、医師、救急車
などが到着するまでの間、安全な場
所で応急手当を行ないます。ただ
し、頭部に傷があるときは、そのま
まの姿勢で動かさないようにしてく
ださい。その場合でも、後続事故の
心配があるときは、安全な場所に移
動します。
事故が発生した場所、状況、負傷者
や負傷の程度などを警察官に報告
し、指示を受けます。
相手方、事故の状況をメモします。
ご購入された販売店や保険会社へ連
絡します。
外傷がなくても医師の診断を
受けましょう
後遺症が出るおそれがあります。
5万一、事故が起きたときは
1
2
3
4
5
000-取扱説明書.book 34 ページ 2017年3月31日 金曜日 午後3時9分
Page 381 of 400
8
サービスデータ
8-1
※1 適切なオイルのご使用方法については、2-40ページの「エンジンオイルの規格/
粘度」をお読みください。
油脂類などの交換時期は、「メンテナンスノート」をご覧ください。
指定外のトランスミッションフルードは絶対に入れないでください。項 目 デ ー タ

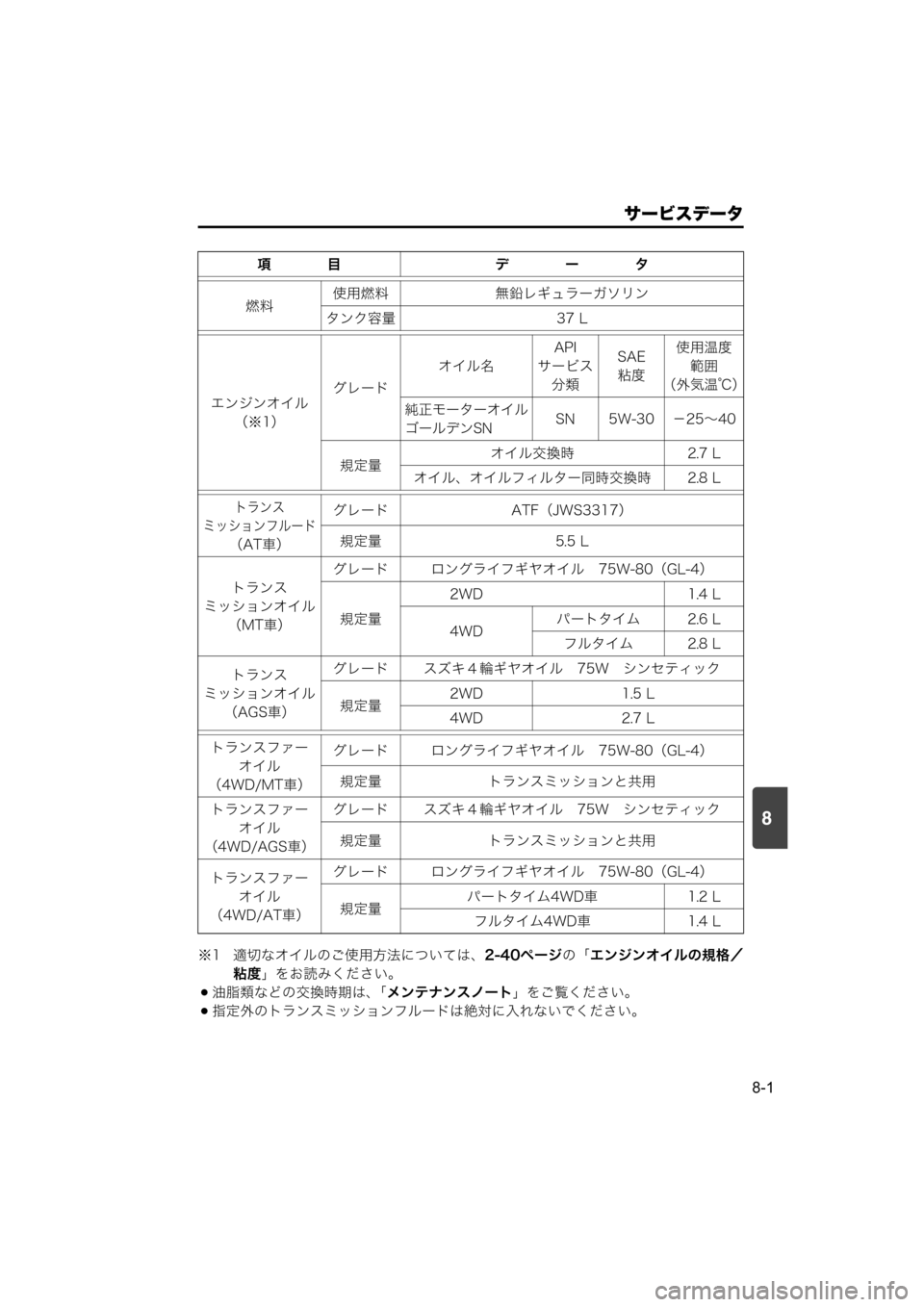

燃料使用燃料 無鉛レギュラーガソリン
タンク容量 37 L
エンジンオイル
(※1)グレードオイル名API
サービス
分類SAE
粘度使用温度
範囲
(外気温℃)
純正モーターオイル
ゴールデンSNSN 5W-30 -25~40
規定量オイル交換時 2.7 L
オイル、オイルフィルター同時交換時 2.8 L
トランス
ミッションフルード
(AT車)グレード ATF(JWS3317)
規定量 5.5 L
トランス
ミッションオイル
(MT車)グレード ロングライフギヤオイル 75W-80(GL-4)
規定量2WD 1.4 L
4WDパートタイム 2.6 L
フルタイム 2.8 L
トランス
ミッションオイル
(AGS車)グレード スズキ4輪ギヤオイル 75W シンセティック
規定量2WD 1.5 L
4WD 2.7 L
トランスファー
オイル
(4WD/MT車)グレード ロングライフギヤオイル 75W-80(GL-4)
規定量 トランスミッションと共用
トランスファー
オイル
(4WD/AGS車)グレード スズキ4輪ギヤオイル 75W シンセティック
規定量 トランスミッションと共用
トランスファー
オイル
(4WD/AT車)グレード ロングライフギヤオイル 75W-80(GL-4)
規定量パートタイム4WD車 1.2 L
フルタイム4WD車 1.4 L
サービスデータサービスデータ
000-取扱説明書.book 1 ページ 2017年3月31日 金曜日 午後3時9分
Page 382 of 400
8
サービスデータ
8-2
油脂類などの交換時期、規定の冷却水濃度は、「メンテナンスノート」をご覧ください。
指定外の冷却水、ブレーキ液は絶対に入れないでください。
冷却水は、マツダ純正品とスズキ純正品を混ぜないでください。項 目 デ ー タ

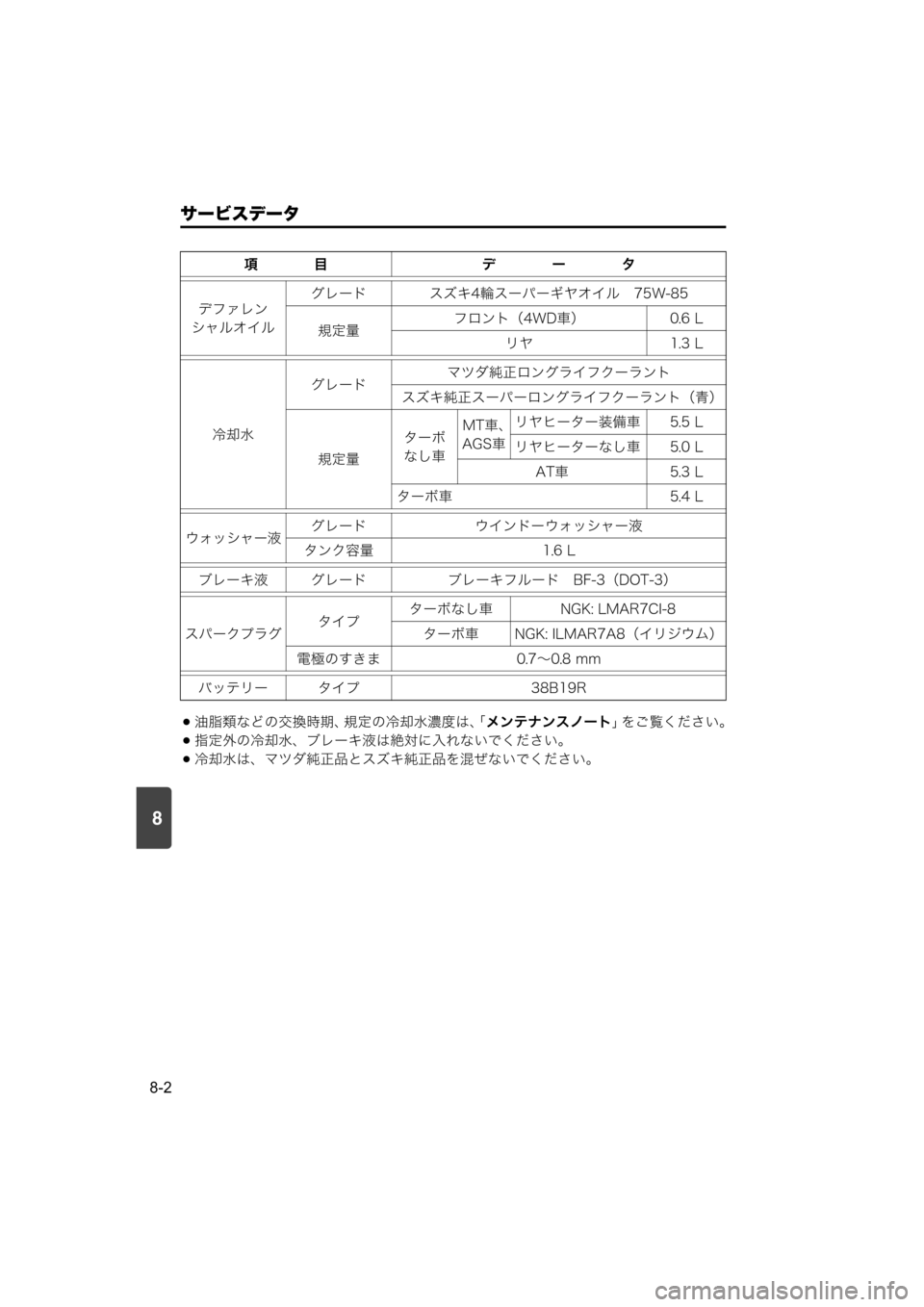

デファレン
シャルオイルグレード スズキ4輪スーパーギヤオイル 75W-85
規定量フロント(4WD車) 0.6 L
リヤ 1.3 L
冷却水グレードマツダ純正ロングライフクーラント
スズキ純正スーパーロングライフクーラント(青)
規定量ターボ
なし車MT車、
AGS車リヤヒーター装備車 5.5 L
リヤヒーターなし車 5.0 L
AT車 5.3 L
ターボ車 5.4 L
ウォッシャー液グレード ウインドーウォッシャー液
タンク容量 1.6 L
ブレーキ液 グレード ブレーキフルード BF-3(DOT-3)
スパークプラグタイプターボなし車 NGK: LMAR7CI-8
ターボ車 NGK: ILMAR7A8(イリジウム)
電極のすきま 0.7~0.8 mm
バッテリー タイプ 38B19R
000-取扱説明書.book 2 ページ 2017年3月31日 金曜日 午後3時9分
Page 383 of 400
8
サービスデータ
8-3
※2 点検して限度値に達していたら、ディスクやドラムを新品に交換してください。
なお、点検するには、ブレーキ装置の分解とマイクロメーターやキャリパーゲー
ジによる測定が必要です。マツダ販売店にご相談ください。項 目 デ ー タ

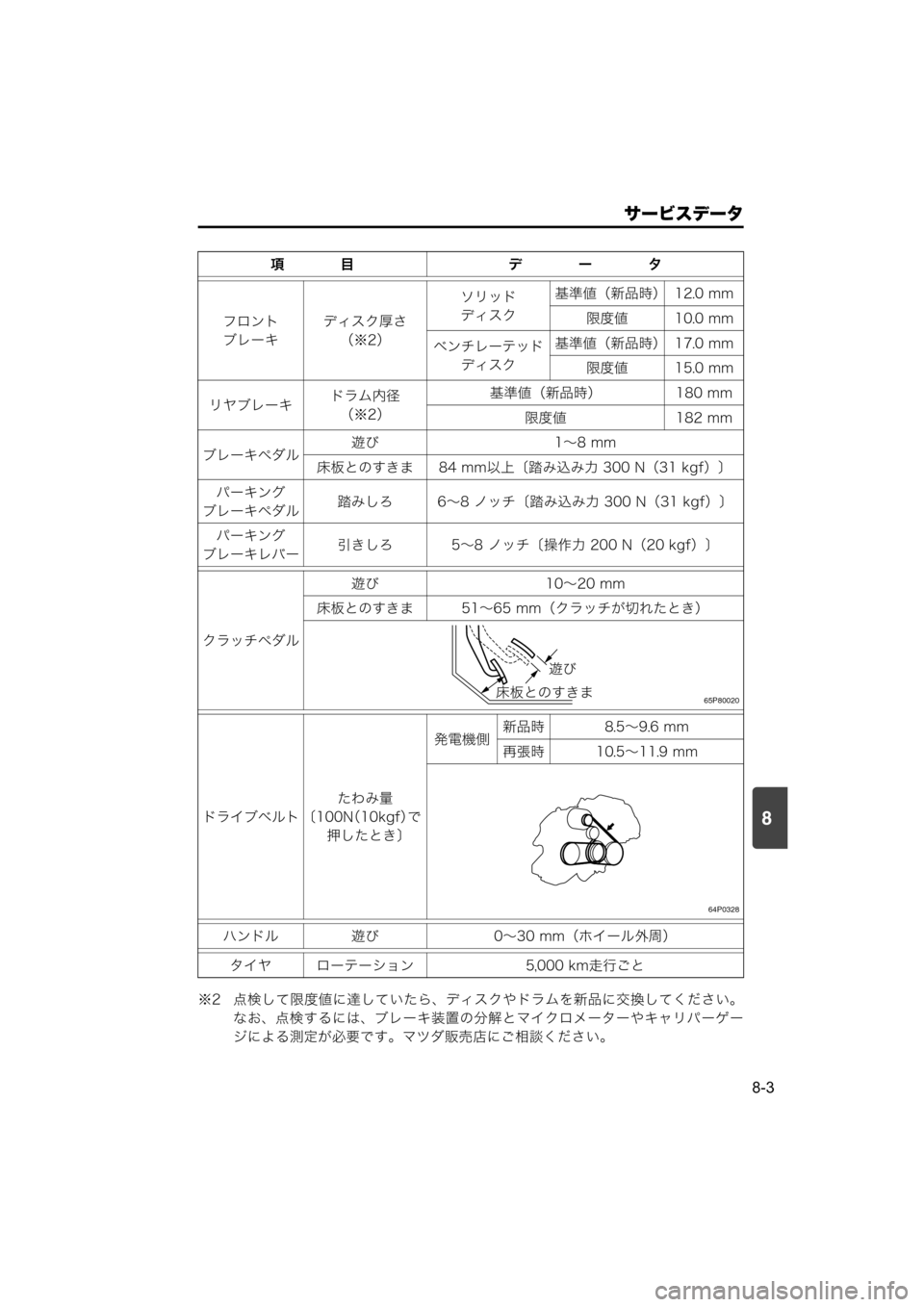

フロント
ブレーキディスク厚さ
(※2)ソリッド
ディスク基準値(新品時) 12.0 mm
限度値 10.0 mm
ベンチレーテッド
ディスク基準値(新品時) 17.0 mm
限度値 15.0 mm
リヤブレーキドラム内径
(※2)基準値(新品時) 180 mm
限度値 182 mm
ブレーキペダル遊び 1~8 mm
床板とのすきま 84 mm以上〔踏み込み力 300 N(31 kgf)〕
パーキング
ブレーキペダル踏みしろ 6~8 ノッチ〔踏み込み力 300 N(31 kgf)〕
パーキング
ブレーキレバー引きしろ 5~8 ノッチ〔操作力 200 N(20 kgf)〕
クラッチペダル遊び 10~20 mm
床板とのすきま 51~65 mm(クラッチが切れたとき)
65P80020
ドライブベルトたわみ量
〔100N(10kgf)で
押したとき〕発電機側新品時 8.5~9.6 mm
再張時 10.5~11.9 mm
64P0328
ハンドル 遊び 0~30 mm(ホイール外周)
タイヤ ローテーション 5,000 km走行ごと
F
ÂI;A, Q
000-取扱説明書.book 3 ページ 2017年3月31日 金曜日 午後3時9分
Page 384 of 400
8
サービスデータ
8-4

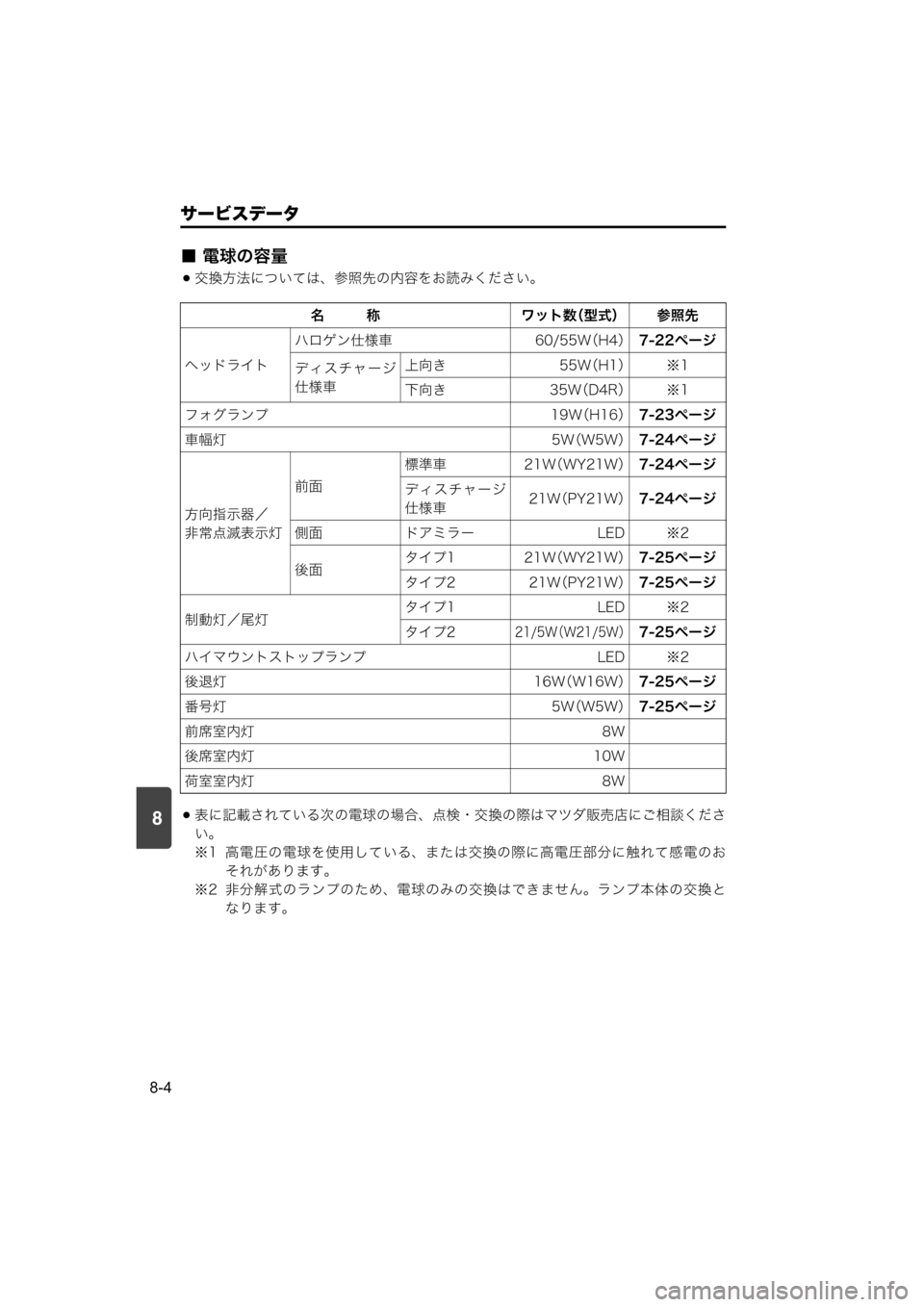

■ 電球の容量
交換方法については、参照先の内容をお読みください。
表に記載されている次の電球の場合、点検・交換の際はマツダ販売店にご相談くださ
い。
※1 高電圧の電球を使用している、または交換の際に高電圧部分に触れて感電のお
それがあります。
※2 非分解式のランプのため、電球のみの交換はできません。ランプ本体の交換と
なります。名 称 ワット数(型式) 参照先
ヘッドライトハロゲン仕様車 60/55W(H4)7-22ページ
ディスチャージ
仕様車上向き 55W(H1) ※1
下向き 35W(D4R) ※1
フォグランプ 19W(H16)7-23ページ
車幅灯 5W(W5W)7-24ページ
方向指示器/
非常点滅表示灯前面標準車 21W(WY21W)7-24ページ
ディスチャージ
仕様車21W(PY21W)7-24ページ
側面 ドアミラー LED ※2
後面タイプ1 21W(WY21W)7-25ページ
タイプ2 21W(PY21W)7-25ページ
制動灯/尾灯タイプ1 LED ※2
タイプ2
21/5W(W21/5W)7-25ページ
ハイマウントストップランプ LED ※2
後退灯 16W(W16W)7-25ページ
番号灯 5W(W5W)7-25ページ
前席室内灯 8W
後席室内灯 10W
荷室室内灯 8W
000-取扱説明書.book 4 ページ 2017年3月31日 金曜日 午後3時9分
