2018 MAZDA MODEL SCRUM VAN / WAGON 取扱説明書 (スクラムバン／ワゴン) (in Japanese)

6
お車との上手なつきあいかた/寒冷時の取扱い

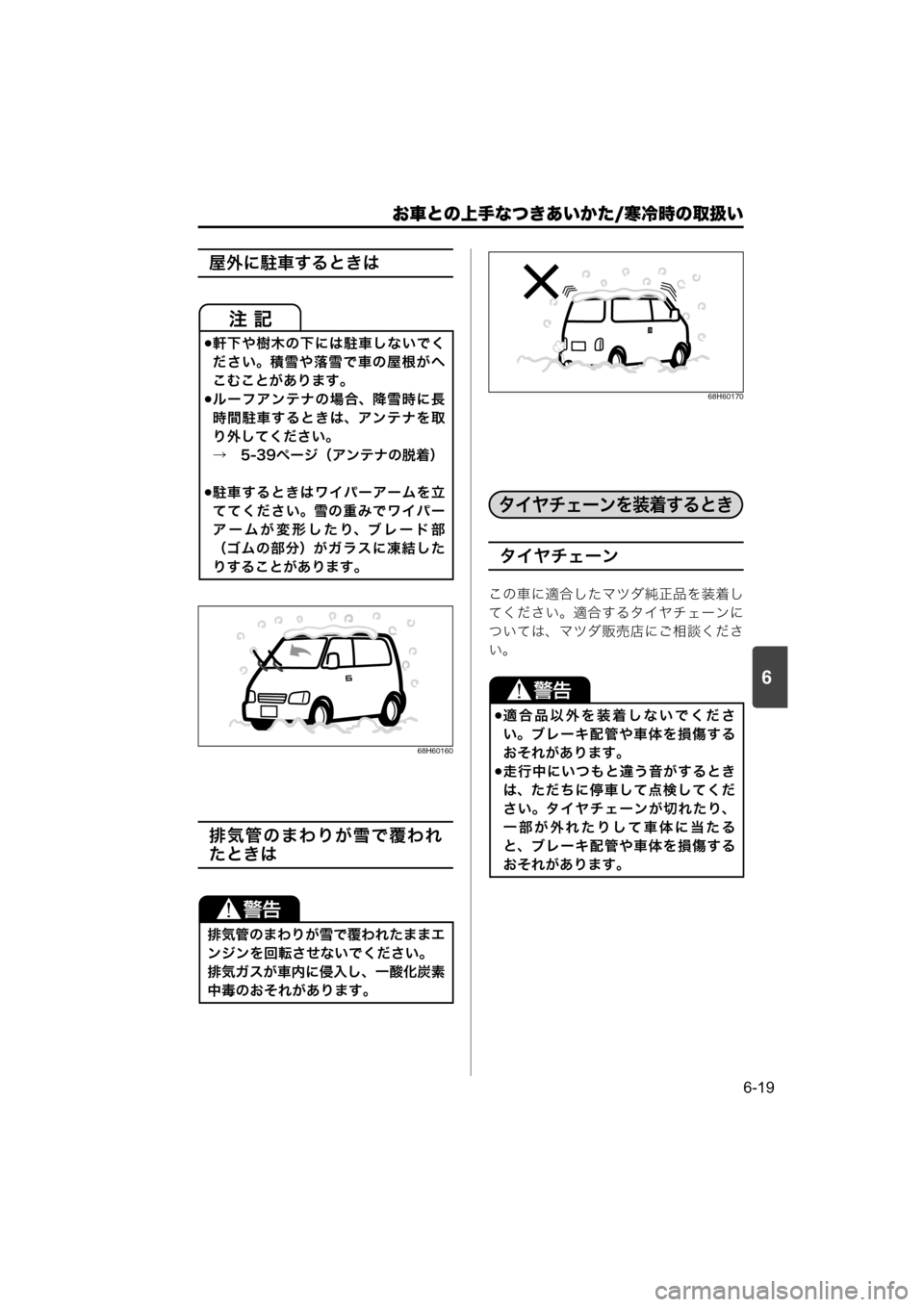

6-19
屋外に駐車するときは
68H60160
排気管のまわりが雪で覆われ
たときは
68H60170
タイヤチェーン
この車に適合したマツダ純正品を装着し
てください。適合するタイヤチェーンに
ついては、マツダ販売店にご相談くださ
い。
軒下や樹木の下には駐車しないでく
ださい。積雪や落雪で車の屋根がへ
こむことがあります。
ルーフアンテナの場合、降雪時に長
時間駐車するときは、アンテナを取
り外してください。
→　5-39ページ（アンテナの脱着）
駐車するときはワイパーアームを立
ててください。雪の重みでワイパー
アームが変形したり、ブレード部
（ゴムの部分）がガラスに凍結した
りすることがあります。
排気管のまわりが雪で覆われたままエ
ンジンを回転させないでください。
排気ガスが車内に侵入し、一酸化炭素
中毒のおそれがあります。
適合品以外を装着しないでくださ
い。ブレーキ配管や車体を損傷する
おそれがあります。
走行中にいつもと違う音がするとき
は、ただちに停車して点検してくだ
さい。タイヤチェーンが切れたり、
一部が外れたりして車体に当たる
と、ブレーキ配管や車体を損傷する
おそれがあります。
タイヤチェーンを装着するとき
000-取扱説明書.book 19 ページ ２０１７年３月３１日　金曜日　午後３時９分

6
お車との上手なつきあいかた/寒冷時の取扱い
6-20
タイヤチェーンを装着する前に
■ タイヤチェーンは後輪に装着
この車は後輪が駆動輪、または後輪が駆
動輪ベースの 4WD です。前輪には装着
しないでください。
■ 応急用スペアタイヤには装着
できません
後輪がパンクしたときは、応急用スペア
タイヤを前輪に付け、外した前輪の標準
タイヤを後輪に付けてから、タイヤ
チェーンを後輪に装着します。
■ ジャッキアップに適した安全
な場所で装着
7-7 ページの「タイヤ交換の準備」の
、 をお読みください。
■ フルホイールキャップ（タイ
プ別装備）を外してから装着
フルホイールキャップの傷つき防止のた
め、キャップを外してからタイヤチェー
ンを装着します。キャップの外しかたは
7-8ページをお読みください。
タイヤチェーンの装着
タイヤチェーンに付属の取扱説明書をよ
くお読みください。
タイヤチェーンを装着して走行すると
きは、安全およびタイヤチェーン保護
のためスピードを控えめ（30 km/h
以下）にし、急発進、急加速、急ブレー
キ、急ハンドル、急激なエンジンブ
レーキなど「急」のつく運転をしたり、
突起や穴を乗り越えたりしないでくだ
さい。
タイヤチェーンを装着すると、タイ
ヤ回転速度が検出できなくなって、
次の機能が正常に作動しない場合が
あります。
・ABS（ABS装着車）
・エマージェンシーストップシグナ
ル（ESS）（タイプ別装備）
・DSC&TCS（タイプ別装備）
・レーダーブレーキサポート
（RBS）（タイプ別装備）
・誤発進抑制機能（タイプ別装備）
タイヤチェーンを装着したまま、雪の
ない舗装路を走行しないでください。
路面が損傷したり、タイヤチェーンの
摩耗が早まったりします。また、4WD
車の場合、駆動装置に無理な力がかか
り、故障の原因となります。
アルミホイール装備車の場合、タイヤ
チェーンでホイールに傷がつくおそれ
があります。
12
000-取扱説明書.book 20 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき

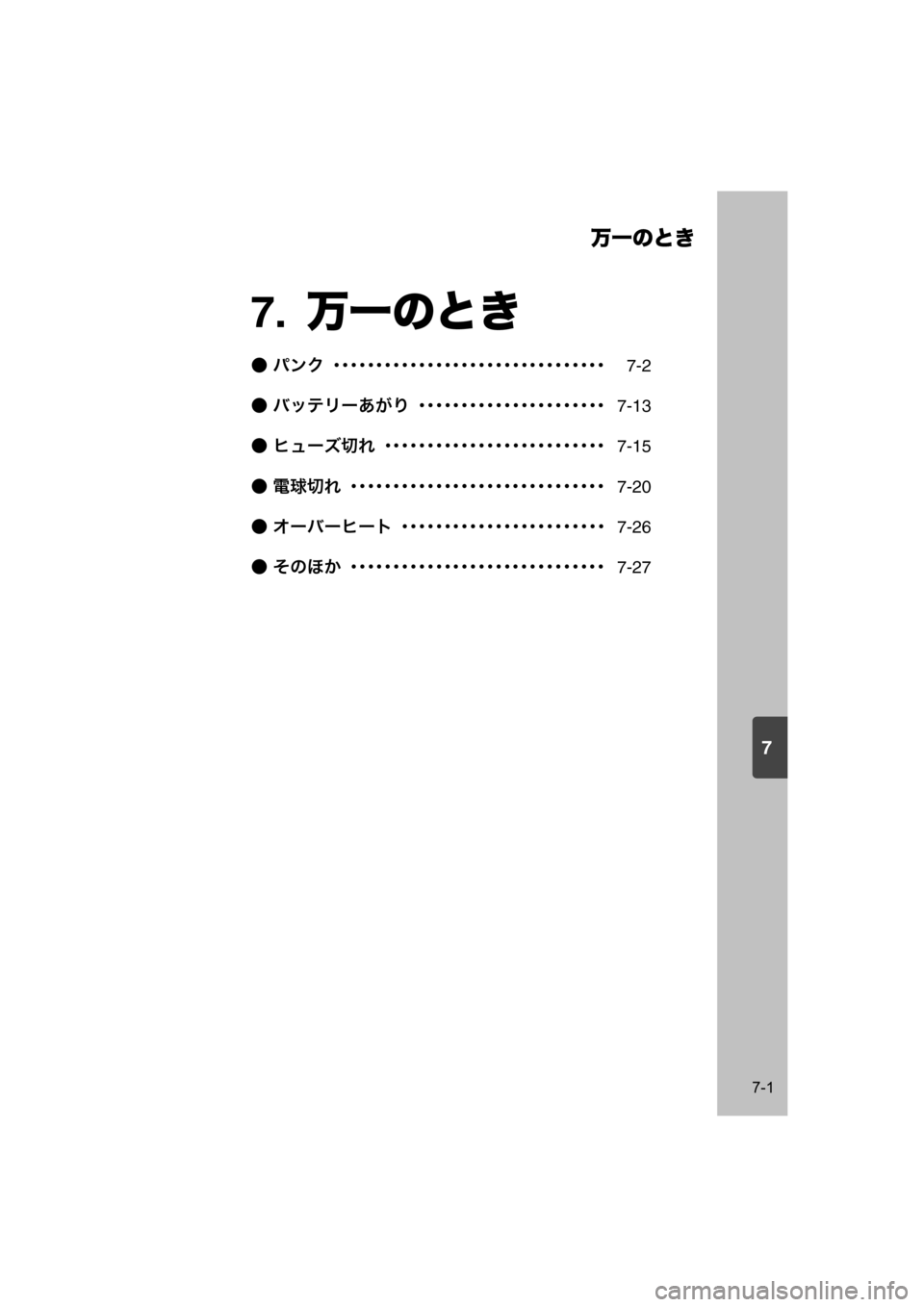

7-1
7.万一のとき
● パンク ････････････････････････････････7-2
● バッテリーあがり ･･････････････････････7-13
● ヒューズ切れ ･･････････････････････････7-15
● 電球切れ ･･････････････････････････････7-20
● オーバーヒート ････････････････････････7-26
● そのほか ･･････････････････････････････7-27
000-取扱説明書.book 1 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき/パンク

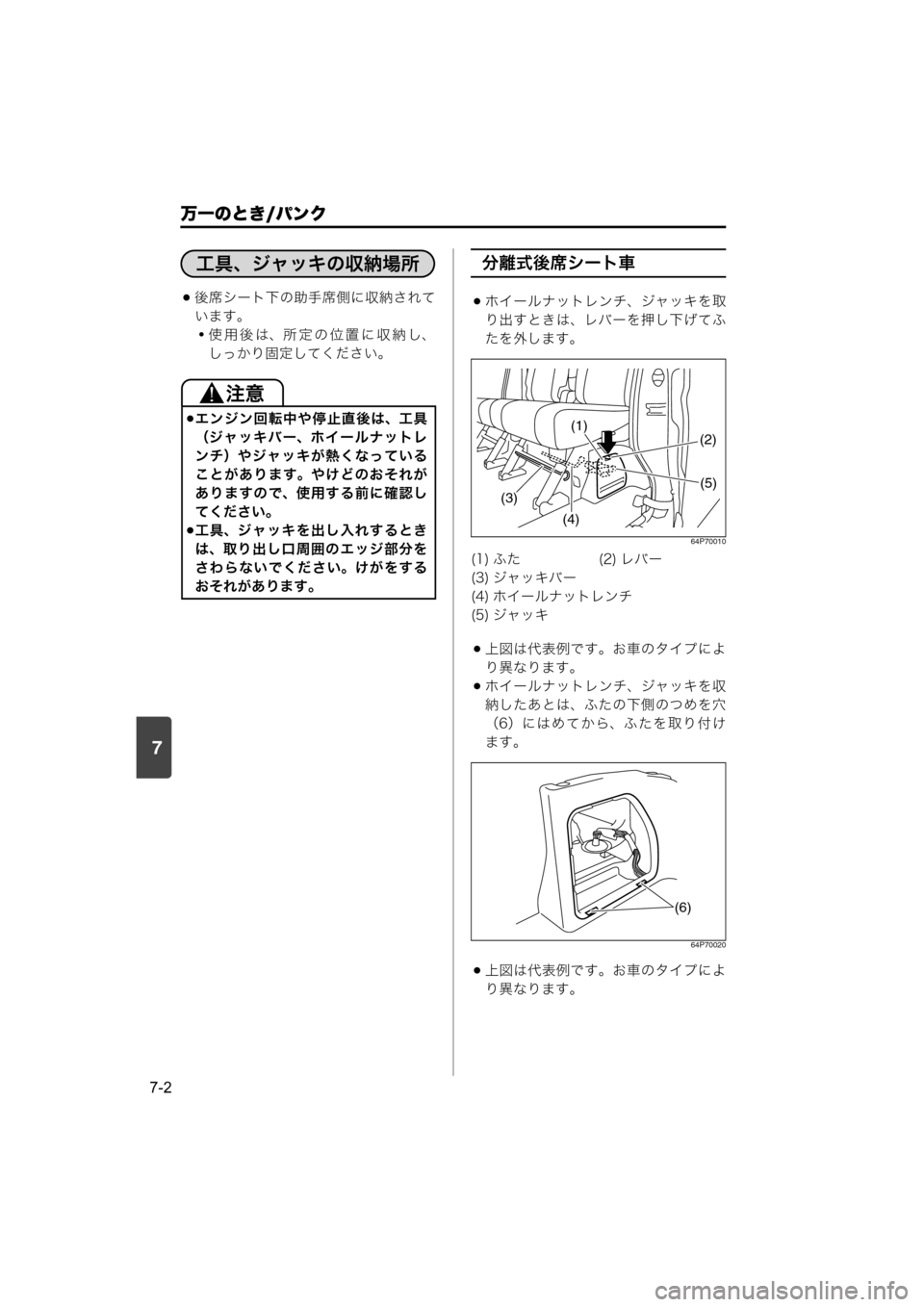

7-2
後席シート下の助手席側に収納されて
います。
・使用後は、所定の位置に収納し、
しっかり固定してください。
分離式後席シート車
ホイールナットレンチ、ジャッキを取
り出すときは、レバーを押し下げてふ
たを外します。
64P70010
上図は代表例です。お車のタイプによ
り異なります。
ホイールナットレンチ、ジャッキを収
納したあとは、ふたの下側のつめを穴
（6）に は め て か ら、ふ た を 取 り 付 け
ます。
64P70020
上図は代表例です。お車のタイプによ
り異なります。
エンジン回転中や停止直後は、工具
（ジャッキバー、ホイールナットレ
ンチ）やジャッキが熱くなっている
ことがあります。やけどのおそれが
ありますので、使用する前に確認し
てください。
工具、ジャッキを出し入れするとき
は、取り出し口周囲のエッジ部分を
さわらないでください。けがをする
おそれがあります。
パンク
工具、ジャッキの収納場所
(1) ふた (2) レバー
(3) ジャッキバー
(4) ホイールナットレンチ
(5) ジャッキ
(2)
(5)
(4) (3)(1)
(6)
000-取扱説明書.book 2 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき/パンク

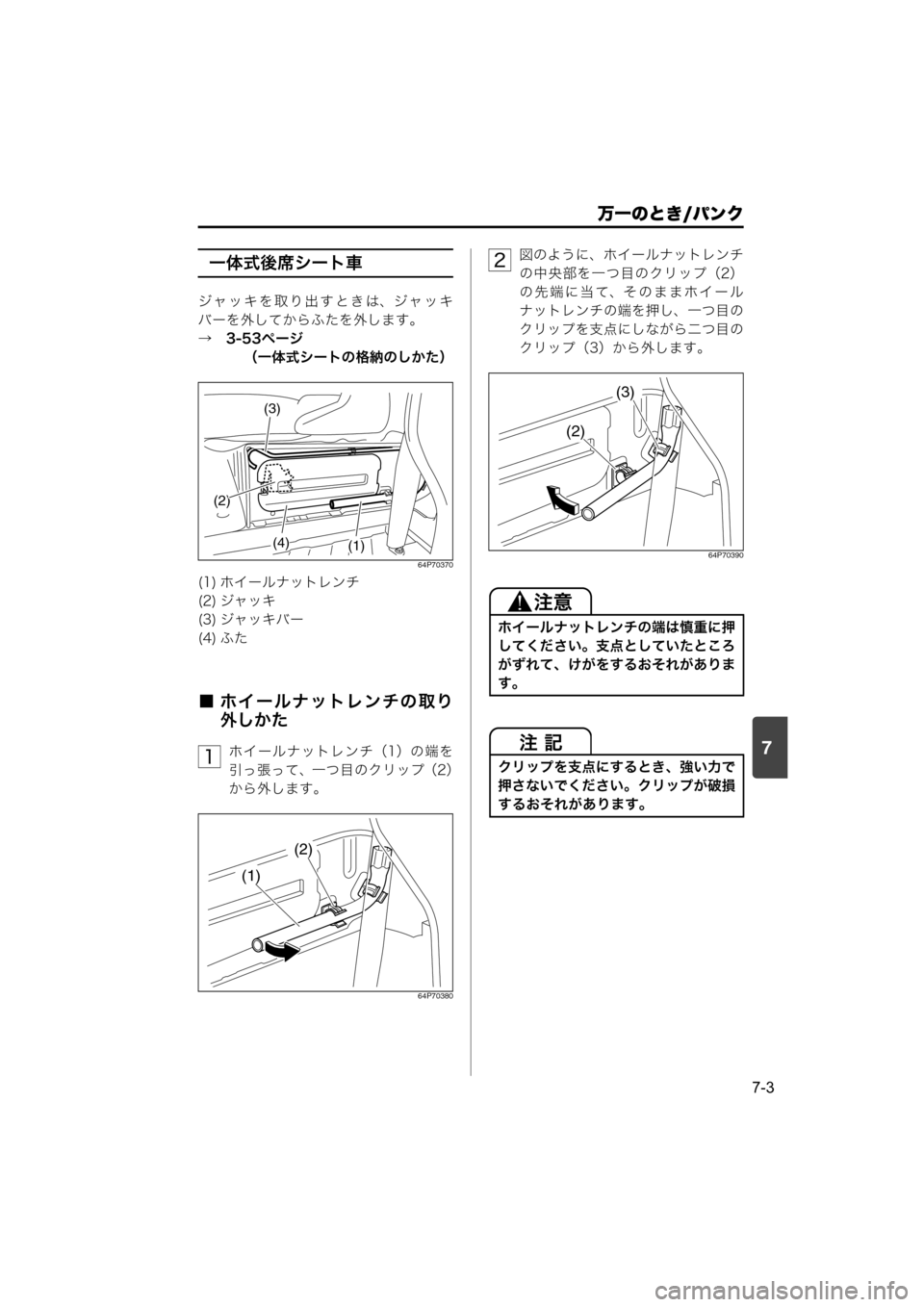

7-3
一体式後席シート車
ジャッキを取り出すときは、ジャッキ
バーを外してからふたを外します。
→　3-53ページ
（一体式シートの格納のしかた）
64P70370
■ ホイールナットレンチの取り
外しかた
ホイールナットレンチ（1）の端を
引っ張って、一つ目のクリップ（2）
から外します。
64P70380
図のように、ホイールナットレンチ
の中央部を一つ目のクリップ（2）
の先端に当て、そのままホイール
ナットレンチの端を押し、一つ目の
クリップを支点にしながら二つ目の
クリップ（3）から外します。
64P70390
(1) ホイールナットレンチ
(2) ジャッキ
(3) ジャッキバー
(4) ふた
(3)
(2)
(1)(4)
1
(1)
(2)
ホイールナットレンチの端は慎重に押
してください。支点としていたところ
がずれて、けがをするおそれがありま
す。
クリップを支点にするとき、強い力で
押さないでください。クリップが破損
するおそれがあります。
2
(2)
(3)
000-取扱説明書.book 3 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき/パンク

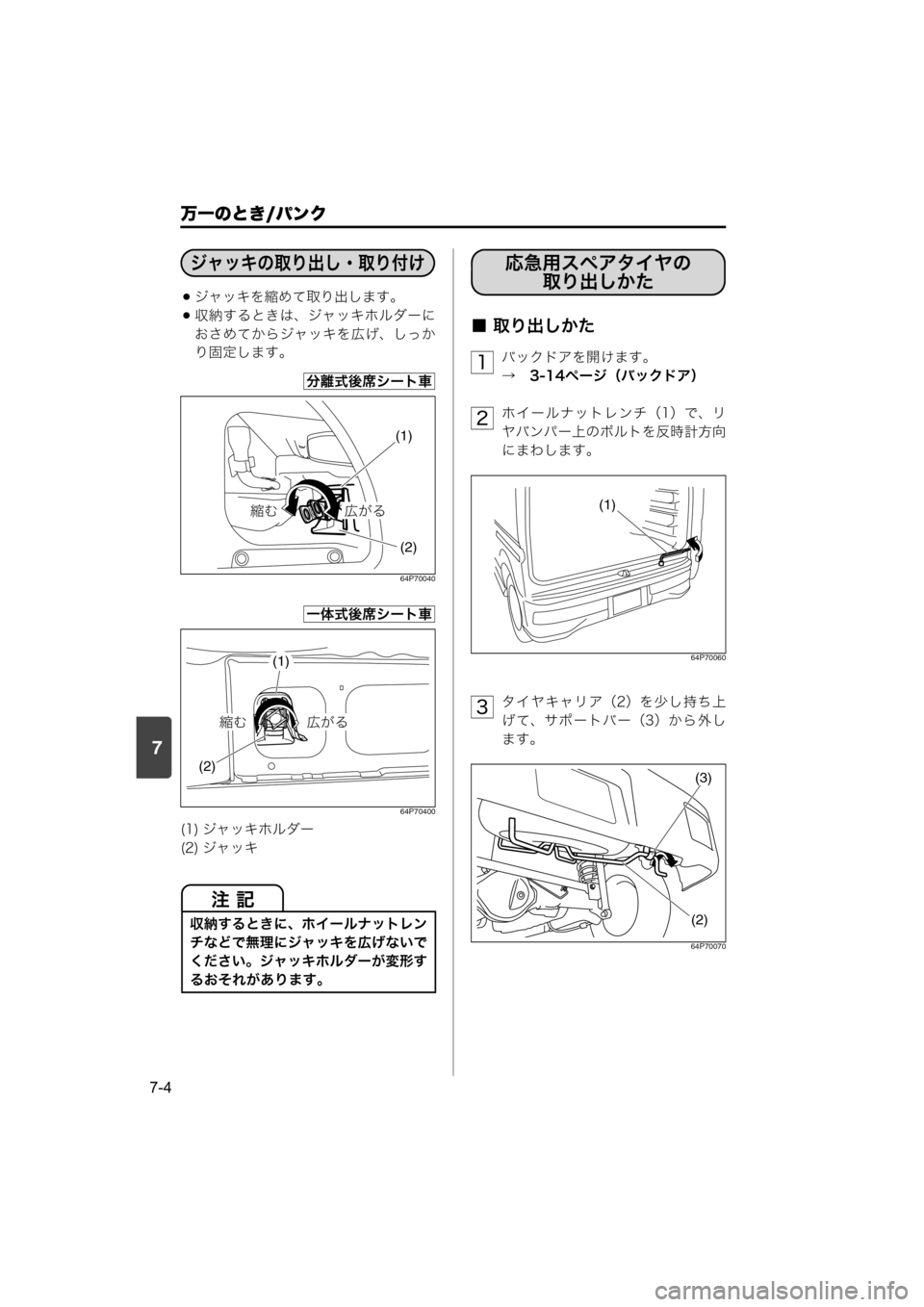

7-4
ジャッキを縮めて取り出します。
収納するときは、ジャッキホルダーに
おさめてからジャッキを広げ、しっか
り固定します。
64P70040
64P70400
■ 取り出しかた
バックドアを開けます。
→　3-14ページ（バックドア）
ホイールナットレンチ（1）で、リ
ヤバンパー上のボルトを反時計方向
にまわします。
64P70060
タイヤキャリア（2）を少し持ち上
げて、サポートバー（3）から外し
ます。
64P70070
(1) ジャッキホルダー
(2) ジャッキ
収納するときに、ホイールナットレン
チなどで無理にジャッキを広げないで
ください。ジャッキホルダーが変形す
るおそれがあります。
ジャッキの取り出し・取り付け
分離式後席シート車
¿^”S
(1)
(2)
âvû ;š
(2)
(1)
¿^”S
Y rŠƒ¤l‰n®A
X]‹*2
1
2
(1)
3
(3)
(2)
000-取扱説明書.book 4 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき/パンク

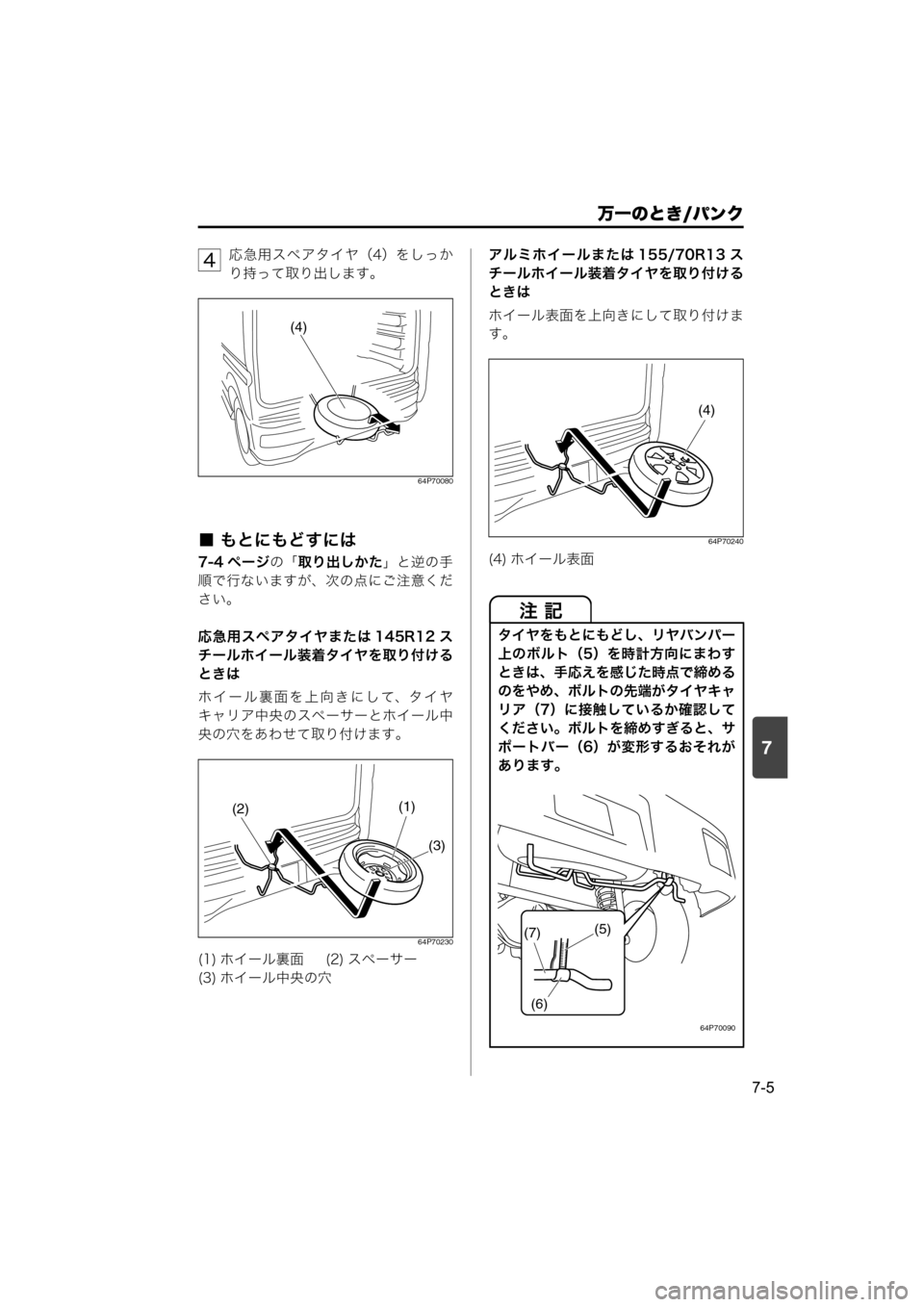

7-5
応急用スペアタイヤ（4）をしっか
り持って取り出します。
64P70080
■ もとにもどすには
7-4 ページの「取り出しかた」と逆の手
順で行ないますが、次の点にご注意くだ
さい。
応急用スペアタイヤまたは 145R12 ス
チールホイール装着タイヤを取り付ける
ときは
ホイール裏面を上向きにして、タイヤ
キャリア中央のスペーサーとホイール中
央の穴をあわせて取り付けます。
64P70230
アルミホイールまたは 155/70R13 ス
チールホイール装着タイヤを取り付ける
ときは
ホイール表面を上向きにして取り付けま
す。
64P70240
(1) ホイール裏面 (2) スペーサー
(3) ホイール中央の穴
4
(4)
(2)(1)
(3)
¨´© ¥nµœ
タイヤをもとにもどし、リヤバンパー
上のボルト（5）を時計方向にまわす
ときは、手応えを感じた時点で締める
のをやめ、ボルトの先端がタイヤキャ
リア（7）に接触しているか確認して
ください。ボルトを締めすぎると、サ
ポートバー（6）が変形するおそれが
あります。
64P70090
(4)
(5)
(6)
(7)
000-取扱説明書.book 5 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき/パンク

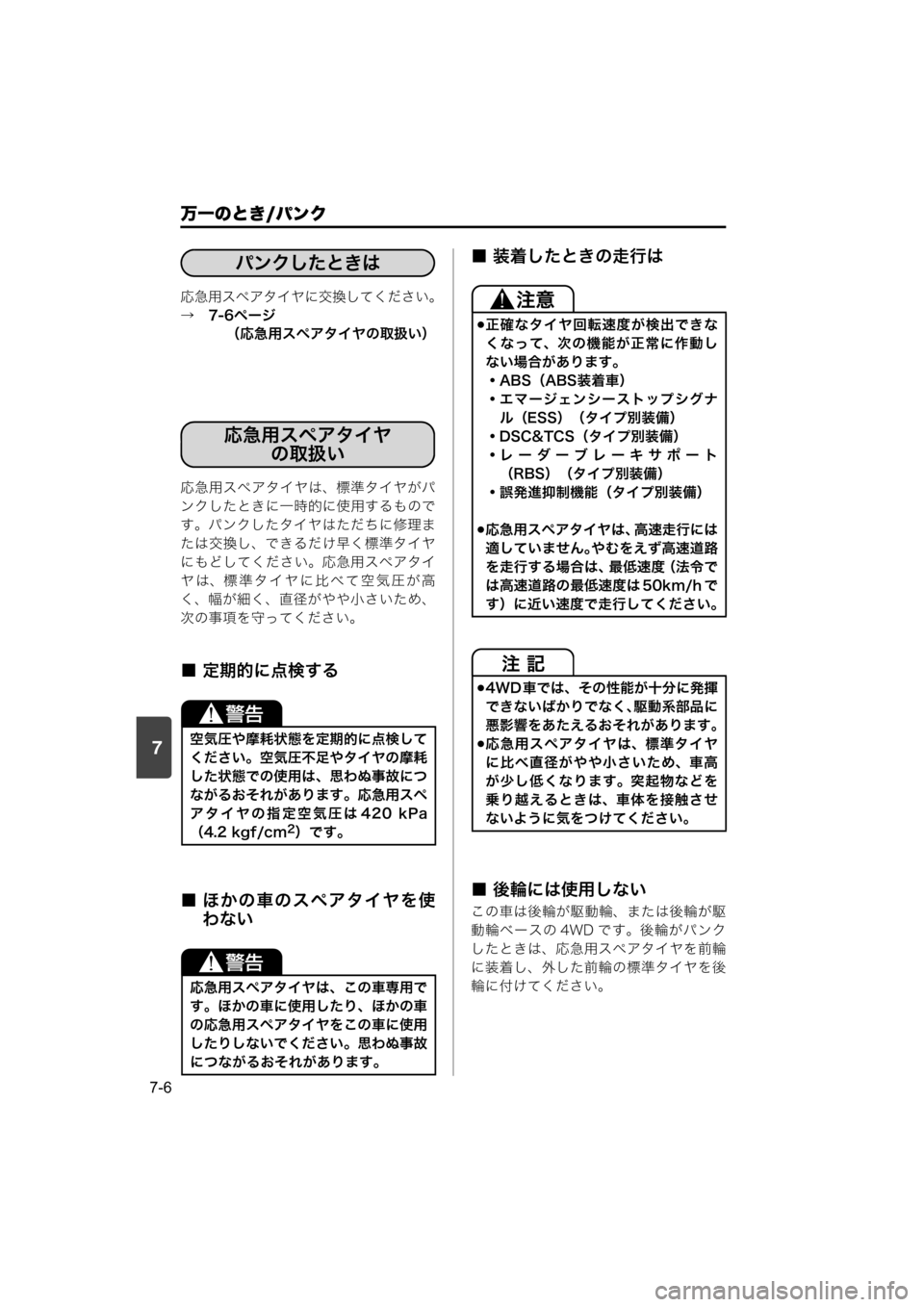

7-6
応急用スペアタイヤに交換してください。
→　7-6ページ
（応急用スペアタイヤの取扱い）
応急用スペアタイヤは、標準タイヤがパ
ンクしたときに一時的に使用するもので
す。パンクしたタイヤはただちに修理ま
たは交換し、できるだけ早く標準タイヤ
にもどしてください。応急用スペアタイ
ヤは、標準タイヤに比べて空気圧が高
く、幅が細く、直径がやや小さいため、
次の事項を守ってください。
■ 定期的に点検する
■ ほかの車のスペアタイヤを使
わない
■ 装着したときの走行は
■ 後輪には使用しない
この車は後輪が駆動輪、または後輪が駆
動輪ベースの 4WD です。後輪がパンク
したときは、応急用スペアタイヤを前輪
に装着し、外した前輪の標準タイヤを後
輪に付けてください。 空気圧や摩耗状態を定期的に点検して
ください。空気圧不足やタイヤの摩耗
した状態での使用は、思わぬ事故につ
ながるおそれがあります。応急用スペ
アタイヤの指定空気圧は 420 kPa
（4.2 kgf/cm
2）です。
応急用スペアタイヤは、この車専用で
す。ほかの車に使用したり、ほかの車
の応急用スペアタイヤをこの車に使用
したりしないでください。思わぬ事故
につながるおそれがあります。
パンクしたときは
応急用スペアタイヤ
の取扱い
正確なタイヤ回転速度が検出できな
くなって、次の機能が正常に作動し
ない場合があります。
・ABS（ABS装着車）
・エマージェンシーストップシグナ
ル（ESS）（タイプ別装備）
・DSC&TCS（タイプ別装備）
・レーダーブレーキサポート
（RBS）（タイプ別装備）
・誤発進抑制機能（タイプ別装備）
応急用スペアタイヤは、高速走行には
適していません。やむをえず高速道路
を走行する場合は、最低速度（法令で
は高速道路の最低速度は 50km/h で
す）に近い速度で走行してください。
4WD 車では、その性能が十分に発揮
できないばかりでなく、駆動系部品に
悪影響をあたえるおそれがあります。
応急用スペアタイヤは、標準タイヤ
に比べ直径がやや小さいため、車高
が少し低くなります。突起物などを
乗り越えるときは、車体を接触させ
ないように気をつけてください。
