2018 MAZDA MODEL SCRUM VAN / WAGON 取扱説明書 (スクラムバン／ワゴン) (in Japanese)

運転する前に/シートベルト
3-59
3

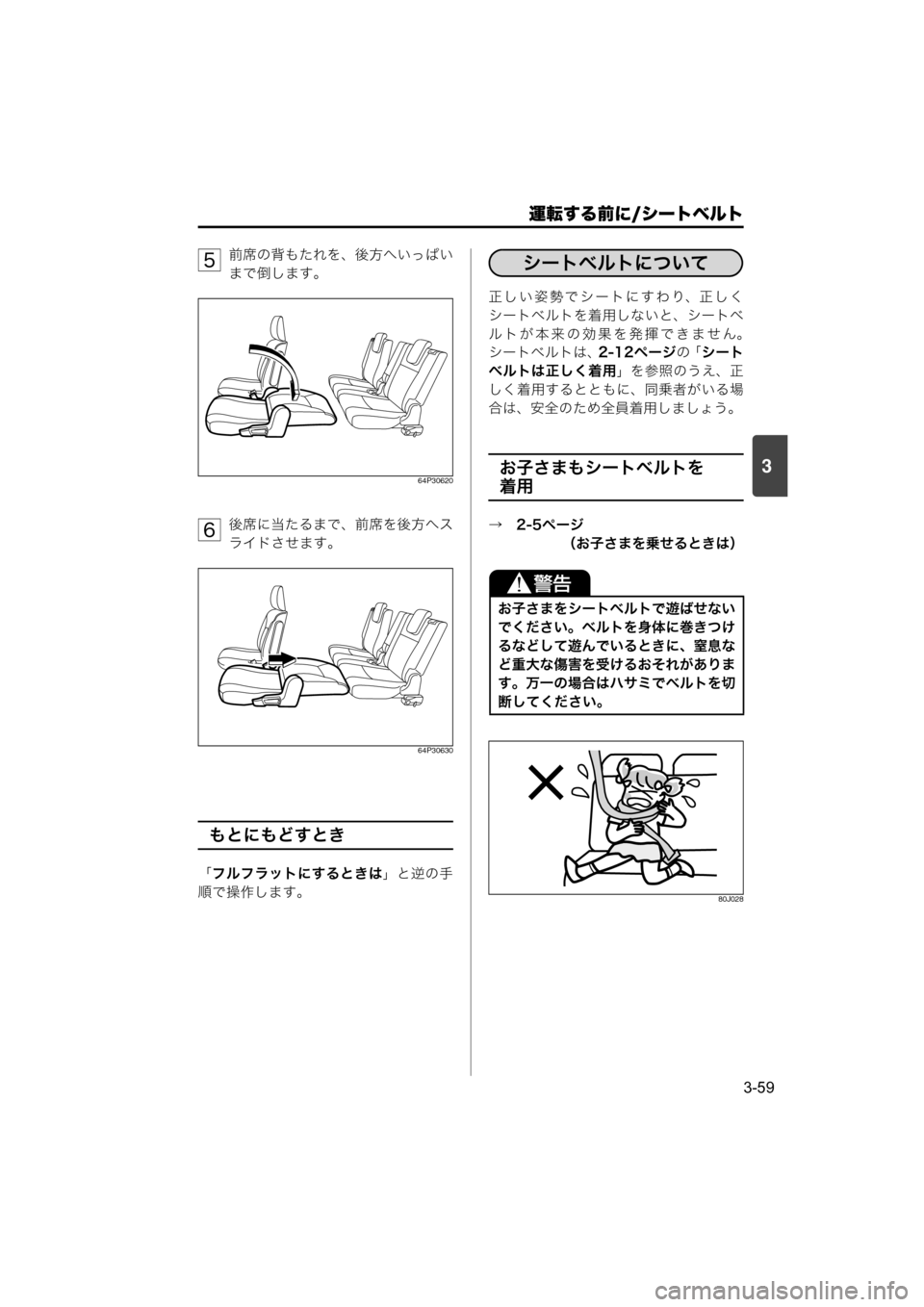

前席の背もたれを、後方へいっぱい
まで倒します。
64P30620
後席に当たるまで、前席を後方へス
ライドさせます。
64P30630
もとにもどすとき
「フルフラットにするときは」と逆の手
順で操作します。正しい姿勢でシートにすわり、正しく
シートベルトを着用しないと、シートベ
ルトが本来の効果を発揮できません。
シートベルトは、2-12ページの「シート
ベルトは正しく着用」を参照のうえ、正
しく着用するとともに、同乗者がいる場
合は、安全のため全員着用しましょう。
お子さまもシートベルトを
着用
→　2-5ページ
（お子さまを乗せるときは）
80J028
5
6
お子さまをシートベルトで遊ばせない
でください。ベルトを身体に巻きつけ
るなどして遊んでいるときに、窒息な
ど重大な傷害を受けるおそれがありま
す。万一の場合はハサミでベルトを切
断してください。
シートベルト
シートベルトについて
000-取扱説明書.book 59 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/シートベルト
3-60
3

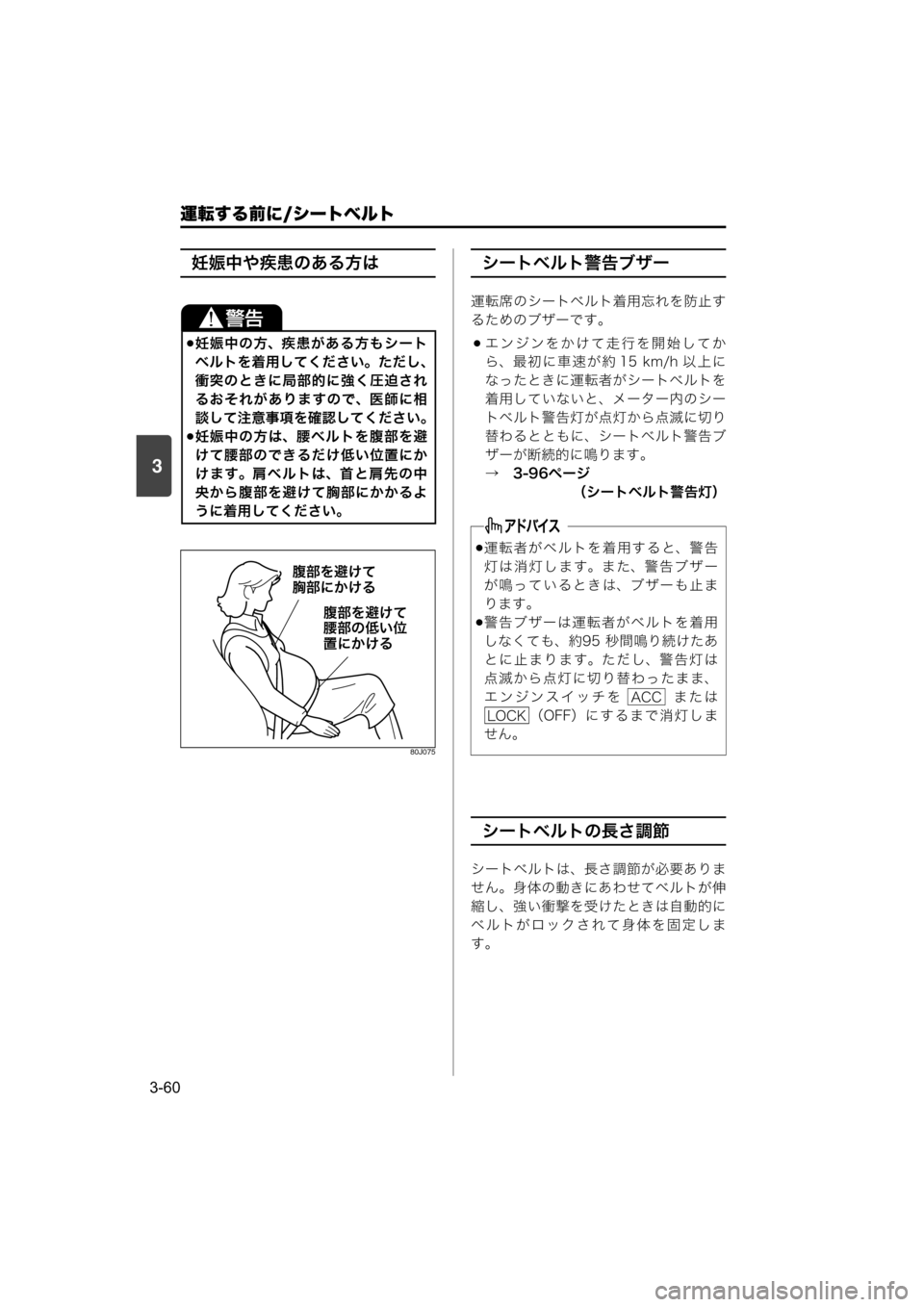

妊娠中や疾患のある方は
80J075
シートベルト警告ブザー
運転席のシートベルト着用忘れを防止す
るためのブザーです。
エンジンをかけて走行を開始してか
ら、最初に車速が約 15 km/h 以上に
なったときに運転者がシートベルトを
着用していないと、メーター内のシー
トベルト警告灯が点灯から点滅に切り
替わるとともに、シートベルト警告ブ
ザーが断続的に鳴ります。
→　3-96ページ
（シートベルト警告灯）
シートベルトの長さ調節
シートベルトは、長さ調節が必要ありま
せん。身体の動きにあわせてベルトが伸
縮し、強い衝撃を受けたときは自動的に
ベルトがロックされて身体を固定しま
す。
妊娠中の方、疾患がある方もシート
ベルトを着用してください。ただし、
衝突のときに局部的に強く圧迫され
るおそれがありますので、医師に相
談して注意事項を確認してください。
妊娠中の方は、腰ベルトを腹部を避
けて腰部のできるだけ低い位置にか
けます。肩ベルトは、首と肩先の中
央から腹部を避けて胸部にかかるよ
うに着用してください。
腹部を避けて
胸部にかける
腹部を避けて
腰部の低い位
置にかける
運転者がベルトを着用すると、警告
灯は消灯します。また、警告ブザー
が鳴っているときは、ブザーも止ま
ります。
警告ブザーは運転者がベルトを着用
しなくても、約95 秒間鳴り続けたあ
とに止まります。ただし、警告灯は
点滅から点灯に切り替わったまま、
エンジンスイッチを または
（OFF）にするまで消灯しま
せん。
ACC
LOCK
000-取扱説明書.book 60 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/シートベルト
3-61
3

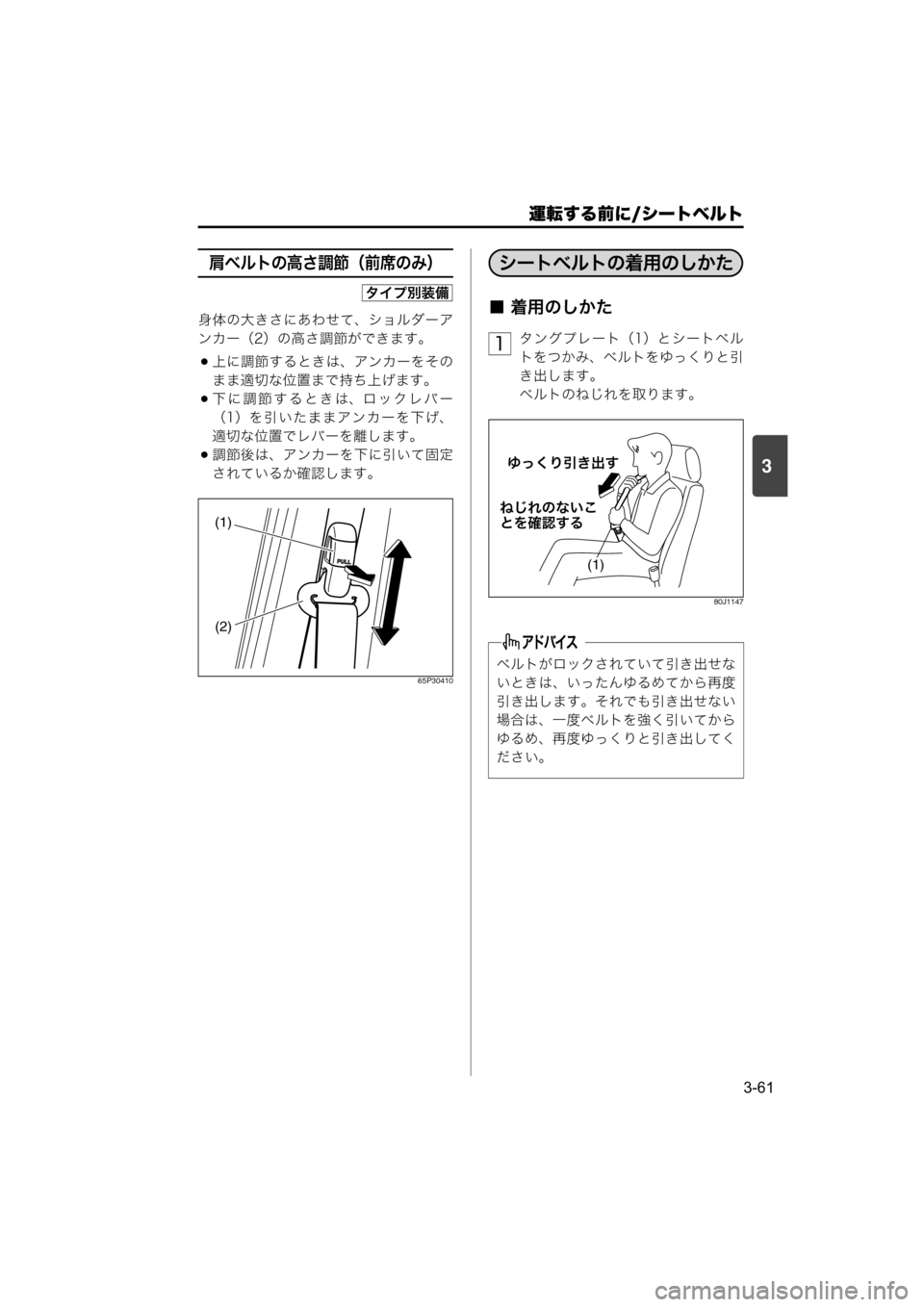

肩ベルトの高さ調節（前席のみ）
身体の大きさにあわせて、ショルダーア
ンカー（2）の高さ調節ができます。
上に調節するときは、アンカーをその
まま適切な位置まで持ち上げます。
下に調節するときは、ロックレバー
（1）を引いたままアンカーを下げ、
適切な位置でレバーを離します。
調節後は、アンカーを下に引いて固定
されているか確認します。
65P30410
■ 着用のしかた
タングプレート（1）とシートベル
トをつかみ、ベルトをゆっくりと引
き出します。
ベルトのねじれを取ります。
80J1147
タイプ別装備
(1)
(2)
ベルトがロックされていて引き出せな
いときは、いったんゆるめてから再度
引き出します。それでも引き出せない
場合は、一度ベルトを強く引いてから
ゆるめ、再度ゆっくりと引き出してく
ださい。
シートベルトの着用のしかた
1
(1)
ゆっくり引き出す
ねじれのないこ
とを確認する
000-取扱説明書.book 61 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/シートベルト
3-62
3

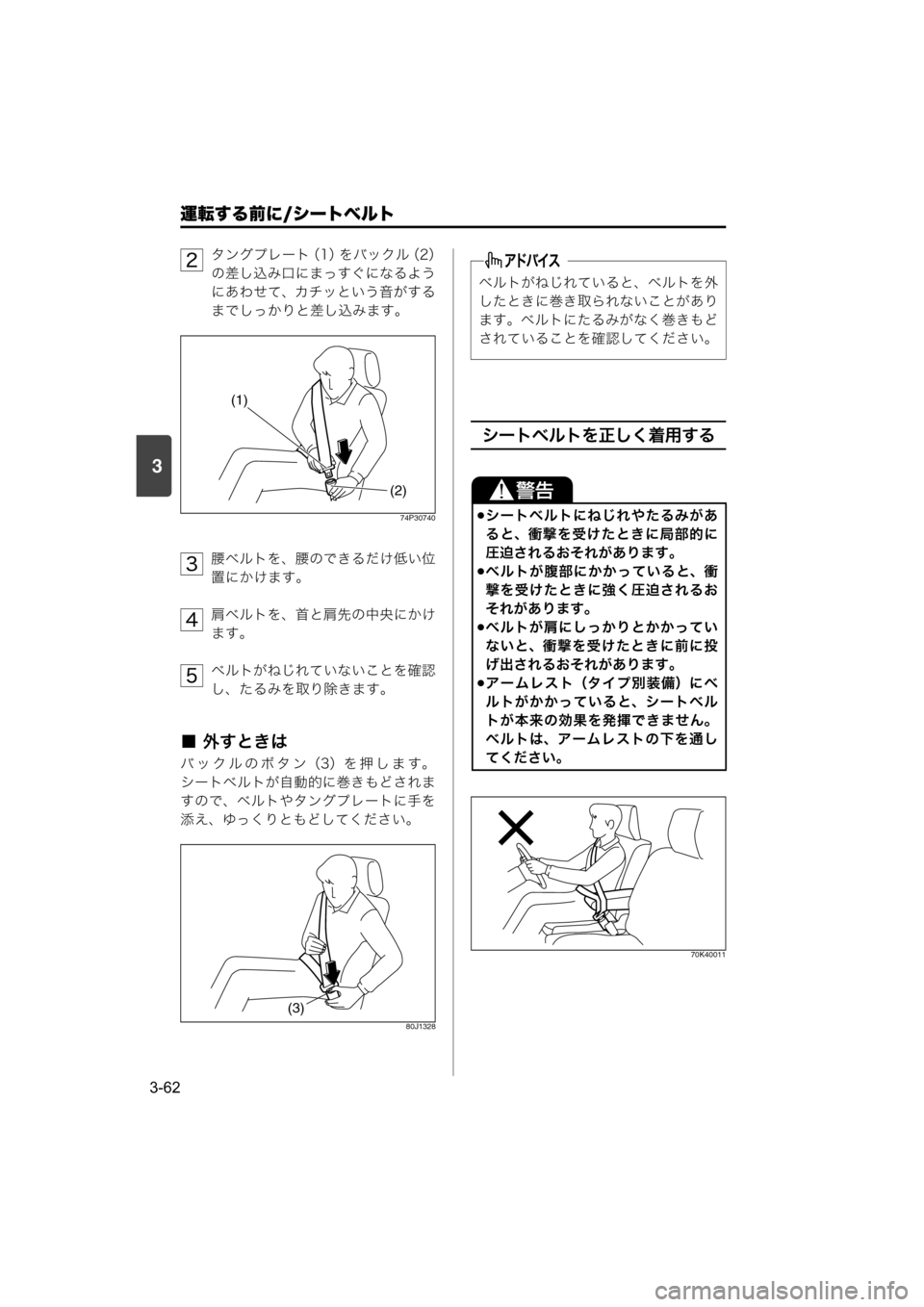

タングプレート（1）をバックル（2）
の差し込み口にまっすぐになるよう
にあわせて、カチッという音がする
までしっかりと差し込みます。
74P30740
腰ベルトを、腰のできるだけ低い位
置にかけます。
肩ベルトを、首と肩先の中央にかけ
ます。
ベルトがねじれていないことを確認
し、たるみを取り除きます。
■ 外すときは
バックルのボタン（3）を押します。
シートベルトが自動的に巻きもどされま
すので、ベルトやタングプレートに手を
添え、ゆっくりともどしてください。
80J1328
シートベルトを正しく着用する
70K40011
2
(1)
(2)
3
4
5
(3)
ベルトがねじれていると、ベルトを外
したときに巻き取られないことがあり
ます。ベルトにたるみがなく巻きもど
されていることを確認してください。
シートベルトにねじれやたるみがあ
ると、衝撃を受けたときに局部的に
圧迫されるおそれがあります。
ベルトが腹部にかかっていると、衝
撃を受けたときに強く圧迫されるお
それがあります。
ベルトが肩にしっかりとかかってい
ないと、衝撃を受けたときに前に投
げ出されるおそれがあります。
アームレスト（タイプ別装備）にベ
ルトがかかっていると、シートベル
トが本来の効果を発揮できません。
ベルトは、アームレストの下を通し
てください。
000-取扱説明書.book 62 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/シートベルト
3-63
3

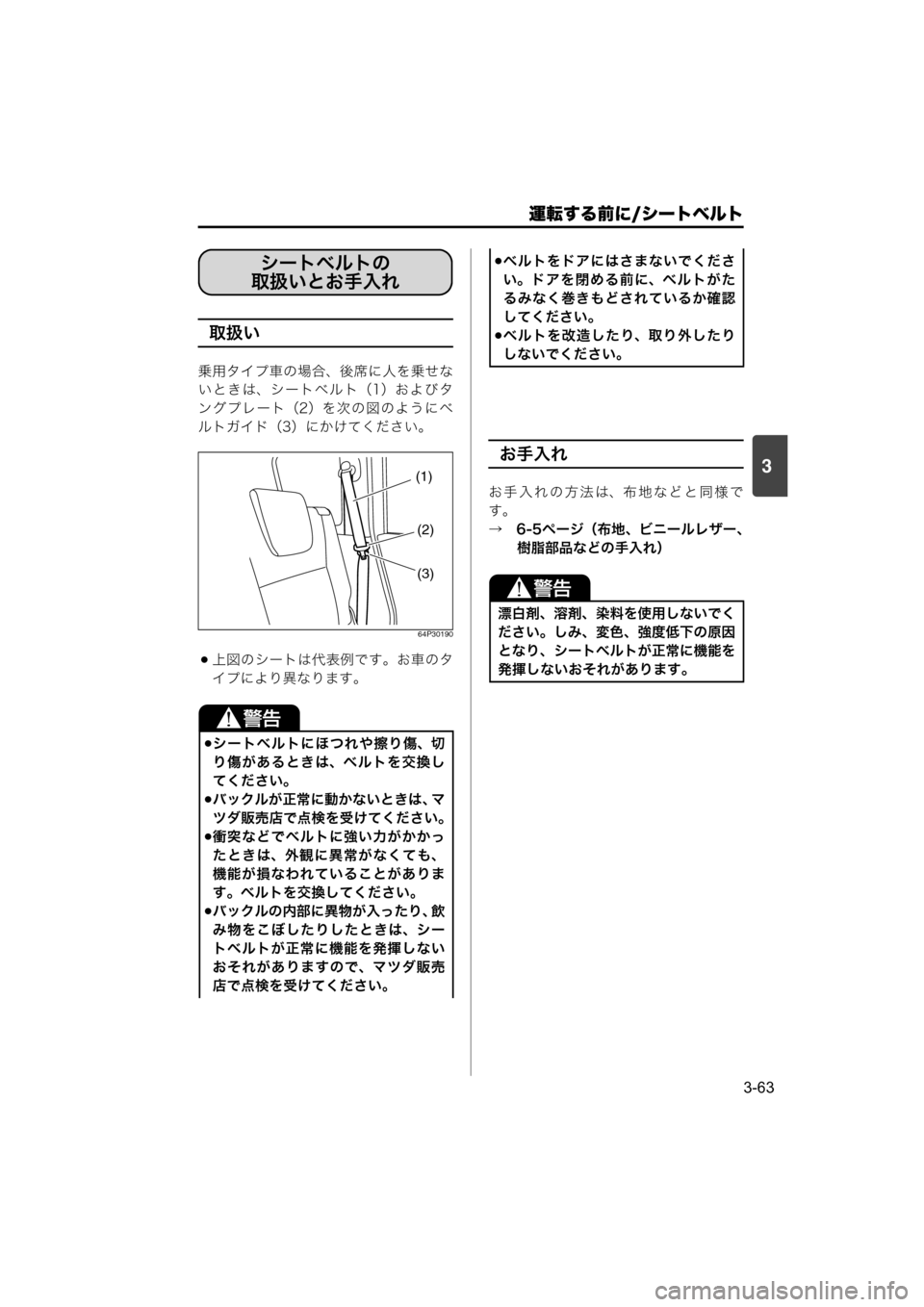

取扱い
乗用タイプ車の場合、後席に人を乗せな
い と き は、シ ー ト ベ ル ト（1）お よ び タ
ングプレート（2）を次の図のようにベ
ルトガイド（3）にかけてください。
64P30190
上図のシートは代表例です。お車のタ
イプにより異なります。
お手入れ
お手入れの方法は、布地などと同様で
す。
→　6-5ページ（布地、ビニールレザー、
樹脂部品などの手入れ）
シートベルトにほつれや擦り傷、切
り傷があるときは、ベルトを交換し
てください。
バックルが正常に動かないときは、マ
ツダ販売店で点検を受けてください。
衝突などでベルトに強い力がかかっ
たときは、外観に異常がなくても、
機能が損なわれていることがありま
す。ベルトを交換してください。
バックルの内部に異物が入ったり、飲
み物をこぼしたりしたときは、シー
トベルトが正常に機能を発揮しない
おそれがありますので、マツダ販売
店で点検を受けてください。
シートベルトの
取扱いとお手入れ
(1)
(2)
(3)
ベルトをドアにはさまないでくださ
い。ドアを閉める前に、ベルトがた
るみなく巻きもどされているか確認
してください。
ベルトを改造したり、取り外したり
しないでください。
漂白剤、溶剤、染料を使用しないでく
ださい。しみ、変色、強度低下の原因
となり、シートベルトが正常に機能を
発揮しないおそれがあります。
000-取扱説明書.book 63 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/シートベルト
3-64
3

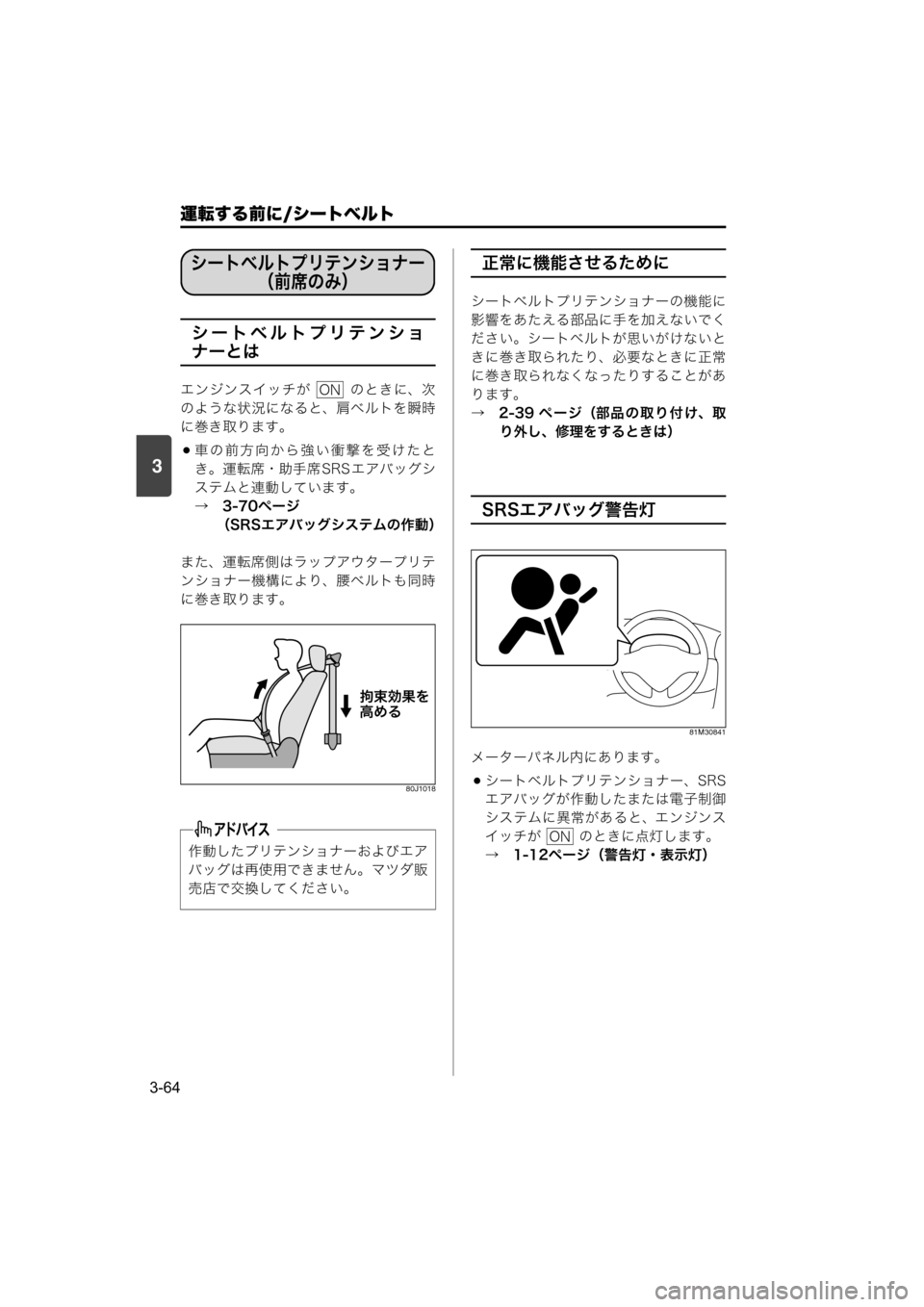

シートベルトプリテンショ
ナーとは
エンジンスイッチが のときに、次
のような状況になると、肩ベルトを瞬時
に巻き取ります。
車の前方向から強い衝撃を受けたと
き。運転席・助手席 SRS エアバッグシ
ステムと連動しています。
→　3-70ページ
（SRSエアバッグシステムの作動）
また、運転席側はラップアウタープリテ
ンショナー機構により、腰ベルトも同時
に巻き取ります。
80J1018
正常に機能させるために
シートベルトプリテンショナーの機能に
影響をあたえる部品に手を加えないでく
ださい。シートベルトが思いがけないと
きに巻き取られたり、必要なときに正常
に巻き取られなくなったりすることがあ
ります。
→　2-39 ページ（部品の取り付け、取
り外し、修理をするときは）
SRSエアバッグ警告灯
81M30841
メーターパネル内にあります。
シートベルトプリテンショナー、SRS
エアバッグが作動したまたは電子制御
システムに異常があると、 エンジンス
イッチが のときに点灯します。
→　1-12ページ（警告灯・表示灯） 作動したプリテンショナーおよびエア
バッグは再使用できません。マツダ販
売店で交換してください。
シートベルトプリテンショナー
（前席のみ）
ON
拘束効果を
高める
ON
000-取扱説明書.book 64 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/シートベルト
3-65
3

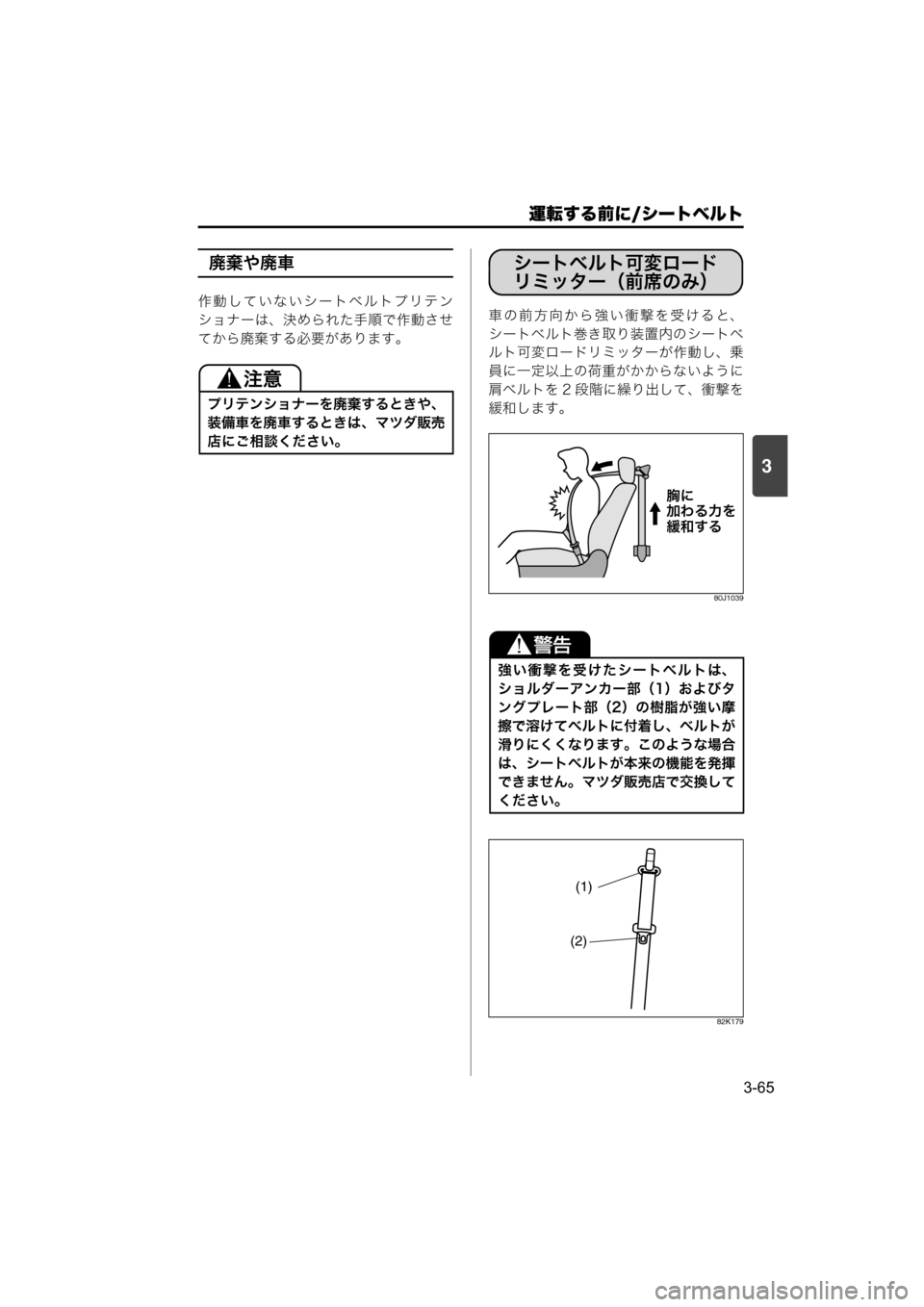

廃棄や廃車
作動していないシートベルトプリテン
ショナーは、決められた手順で作動させ
てから廃棄する必要があります。車の前方向から強い衝撃を受けると、
シートベルト巻き取り装置内のシートベ
ルト可変ロードリミッターが作動し、乗
員に一定以上の荷重がかからないように
肩ベルトを 2 段階に繰り出して、衝撃を
緩和します。
80J1039
82K179
プリテンショナーを廃棄するときや、
装備車を廃車するときは、マツダ販売
店にご相談ください。
強い衝撃を受けたシートベルトは、
ショルダーアンカー部（1）およびタ
ングプレート部（2）の樹脂が強い摩
擦で溶けてベルトに付着し、ベルトが
滑りにくくなります。このような場合
は、シートベルトが本来の機能を発揮
できません。マツダ販売店で交換して
ください。
シートベルト可変ロード
リミッター（前席のみ）
胸に
加わる力を
緩和する
(1)
(2)
000-取扱説明書.book 65 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/SRSエアバッグ
3-66
3

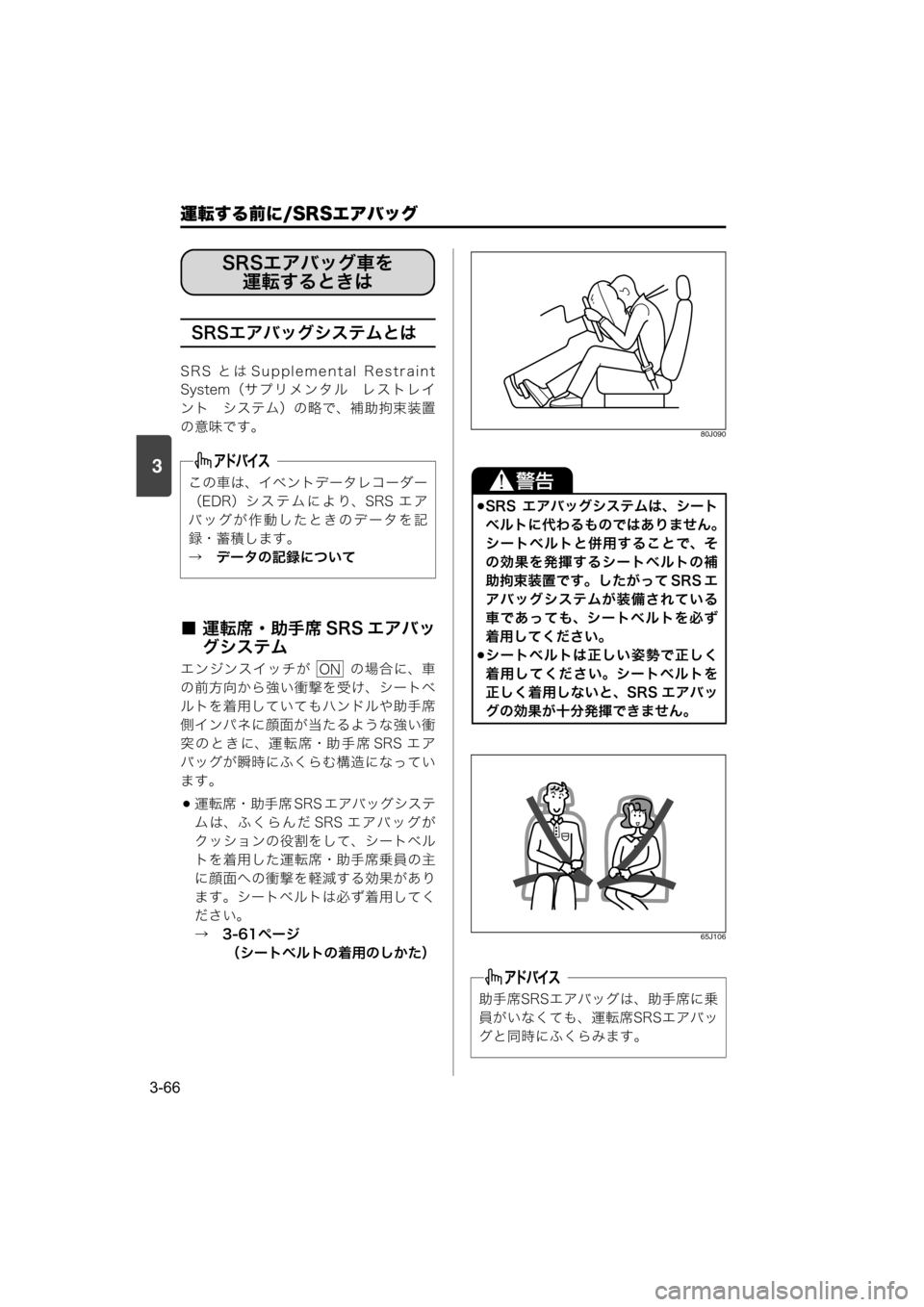

SRSエアバッグシステムとは
SRS とは Supplemental Restraint
System（サプリメンタル　レストレイ
ント　システム）の略で、補助拘束装置
の意味です。
■ 運転席・助手席 SRS エアバッ
グシステム
エンジンスイッチが の場合に、車
の前方向から強い衝撃を受け、シートベ
ルトを着用していてもハンドルや助手席
側インパネに顔面が当たるような強い衝
突のときに、運転席・助手席 SRS エア
バッグが瞬時にふくらむ構造になってい
ます。
運転席・助手席 SRS エアバッグシステ
ムは、ふくらんだ SRS エアバッグが
クッションの役割をして、シートベル
トを着用した運転席・助手席乗員の主
に顔面への衝撃を軽減する効果があり
ます。シートベルトは必ず着用してく
ださい。
→　3-61ページ
（シートベルトの着用のしかた）
80J090
65J106
この車は、イベントデータレコーダー
（EDR）システムにより、SRS エア
バッグが作動したときのデータを記
録・蓄積します。
→　データの記録について
SRSエアバッグ
SRSエアバッグ車を
運転するときは
ON
SRS エアバッグシステムは、シート
ベルトに代わるものではありません。
シートベルトと併用することで、そ
の効果を発揮するシートベルトの補
助拘束装置です。したがって SRS エ
アバッグシステムが装備されている
車であっても、シートベルトを必ず
着用してください。
シートベルトは正しい姿勢で正しく
着用してください。シートベルトを
正しく着用しないと、SRS エアバッ
グの効果が十分発揮できません。
助手席SRSエアバッグは、助手席に乗
員がいなくても、運転席SRSエアバッ
グと同時にふくらみます。
000-取扱説明書.book 66 ページ ２０１７年３月３１日　金曜日　午後３時９分
