2018 MAZDA MODEL SCRUM VAN / WAGON 取扱説明書 (スクラムバン／ワゴン) (in Japanese)

運転するときは/DSC&TCS

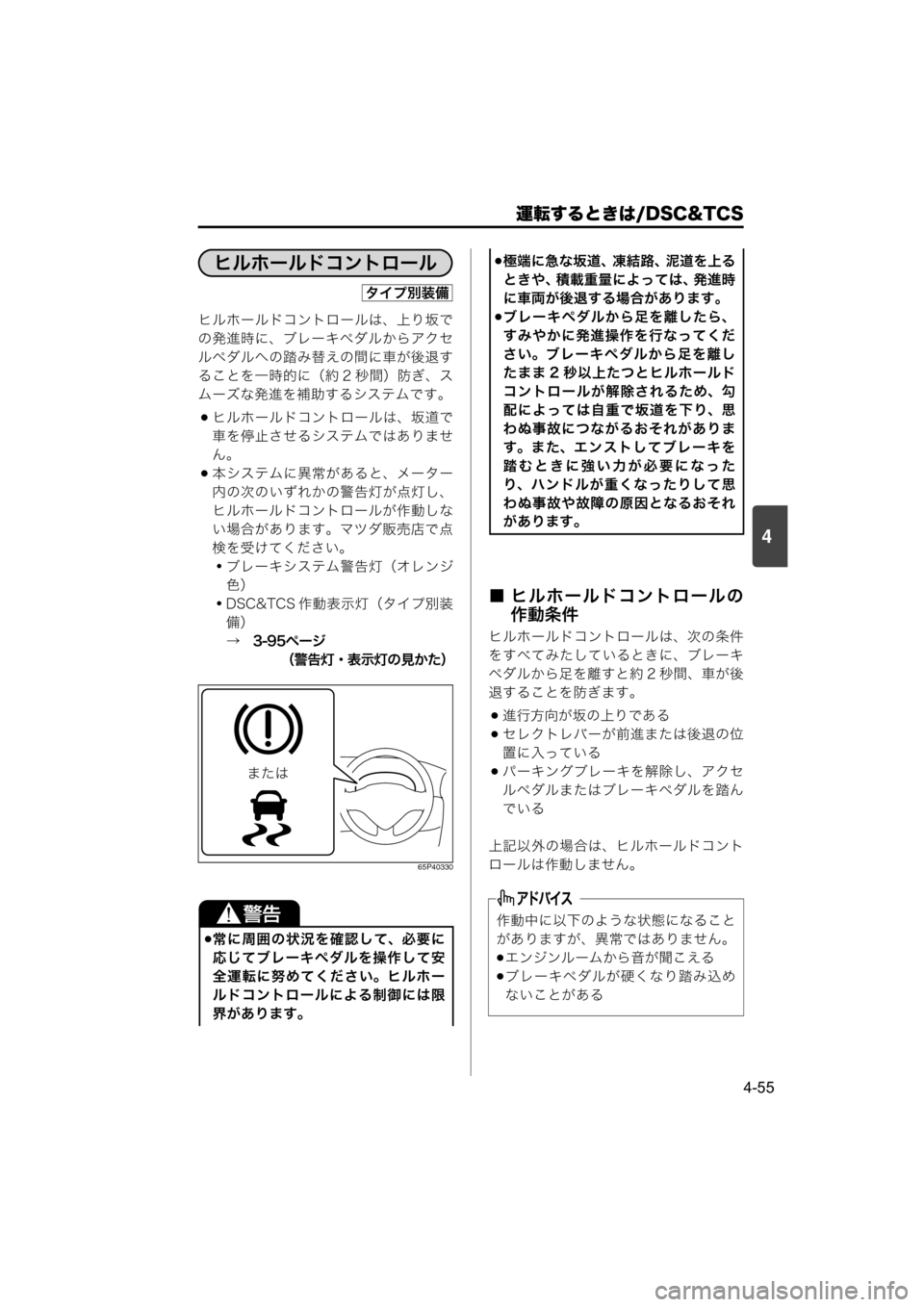

4-55
4
ヒルホールドコントロールは、上り坂で
の発進時に、ブレーキペダルからアクセ
ルペダルへの踏み替えの間に車が後退す
ることを一時的に（約 2 秒間）防ぎ、ス
ムーズな発進を補助するシステムです。
ヒルホールドコントロールは、坂道で
車を停止させるシステムではありませ
ん。
本システムに異常があると、メーター
内の次のいずれかの警告灯が点灯し、
ヒルホールドコントロールが作動しな
い場合があります。マツダ販売店で点
検を受けてください。
・ブレーキシステム警告灯（オレンジ
色）
・DSC&TCS 作動表示灯（タイプ別装
備）
→　3-95ページ
（警告灯・表示灯の見かた）
65P40330
■ ヒルホールドコントロールの
作動条件
ヒルホールドコントロールは、次の条件
をすべてみたしているときに、ブレーキ
ペダルから足を離すと約 2 秒間、車が後
退することを防ぎます。
進行方向が坂の上りである
セレクトレバーが前進または後退の位
置に入っている
パーキングブレーキを解除し、アクセ
ルペダルまたはブレーキペダルを踏ん
でいる
上記以外の場合は、ヒルホールドコント
ロールは作動しません。
常に周囲の状況を確認して、必要に
応じてブレーキペダルを操作して安
全運転に努めてください。ヒルホー
ルドコントロールによる制御には限
界があります。
ヒルホールドコントロール
タイプ別装備
Q2B
極端に急な坂道、凍結路、泥道を上る
ときや、積載重量によっては、発進時
に車両が後退する場合があります。
ブレーキペダルから足を離したら、
すみやかに発進操作を行なってくだ
さい。ブレーキペダルから足を離し
たまま 2 秒以上たつとヒルホールド
コントロールが解除されるため、勾
配によっては自重で坂道を下り、思
わぬ事故につながるおそれがありま
す。また、エンストしてブレーキを
踏むときに強い力が必要になった
り、ハンドルが重くなったりして思
わぬ事故や故障の原因となるおそれ
があります。
作動中に以下のような状態になること
がありますが、異常ではありません。
エンジンルームから音が聞こえる
ブレーキペダルが硬くなり踏み込め
ないことがある
000-取扱説明書.book 55 ページ ２０１７年３月３１日　金曜日　午後３時９分

4
運転するときは/運転支援機能
4-56
この車は衝突の回避や衝突時の被害を軽
減するための、次の機能を搭載していま
す。
レーダーブレーキサポート（RBS）
→　4-56 ページ（レーダーブレーキ
サポート（RBS））
誤発進抑制機能
→　4-61ページ（誤発進抑制機能）
また、急ブレーキをかけたときに後続車
へ注意をうながすための、次の機能を搭
載しています。
エマージェンシーストップシグナル
（ESS）
→　4-54 ページ（エマージェンシー
ストップシグナル（ESS））
レーダーブレーキサポート
（RBS）
RBS と は Radar Brake Support（レ ー
ダーブレーキサポート）の略です。RBS
は低速(約5 ～ 30 km/h)で走行中にレー
ザーレーダーが前方車両との衝突を回避
できないと判断したときに、自動で強い
ブレーキをかけて衝突の回避または、衝
突時の被害軽減を図る機能です。
作動したときの速度が15 km/hより低
いときは、追突を回避できる場合があ
ります。
RBS は DSC&TCS が作動停止のときに
は作動しません。
作動中は次の方法でお知らせします。
メーター内のRBS作動表示灯が点滅
→　3-95ページ
（警告灯・表示灯の見かた）
ブザーが “ ピピピピピ ” と断続的に鳴
る
64P0246
運転支援機能
運転支援機能
タイプ別装備
RBS の性能には限界があり、すべて
の衝突を回避できるわけではありま
せん。RBS にたよった運転はせず、
走行中は常に周囲の状況を確認し、
必要に応じてブレーキペダルを操作
して安全運転に努めてください。
安全のため、お客様自身で RBS の作
動確認を行なわないでください。周
囲の状況によっては、機能が作動し
ないことや車両が止まりきれないこ
とがあり、思わぬ事故につながるお
それがあります。
走行中は、すべての乗員がシートベ
ルトを正しく着用してください。
RBS が作動したときなどに、身体が
投げ出されて重大な傷害を受けるお
それがあります。
次のような場合は、車高や車両の傾
きが変わり、RBS が正常に機能せ
ず、思わぬ事故につながるおそれが
あります。
・サスペンションの改造（車高の変
更など）
・指定サイズ以外のタイヤやホイー
ルの装着
・摩耗したタイヤや摩耗差の激しい
タイヤの装着
・タイヤの空気圧が適正でない
000-取扱説明書.book 56 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転するときは/運転支援機能

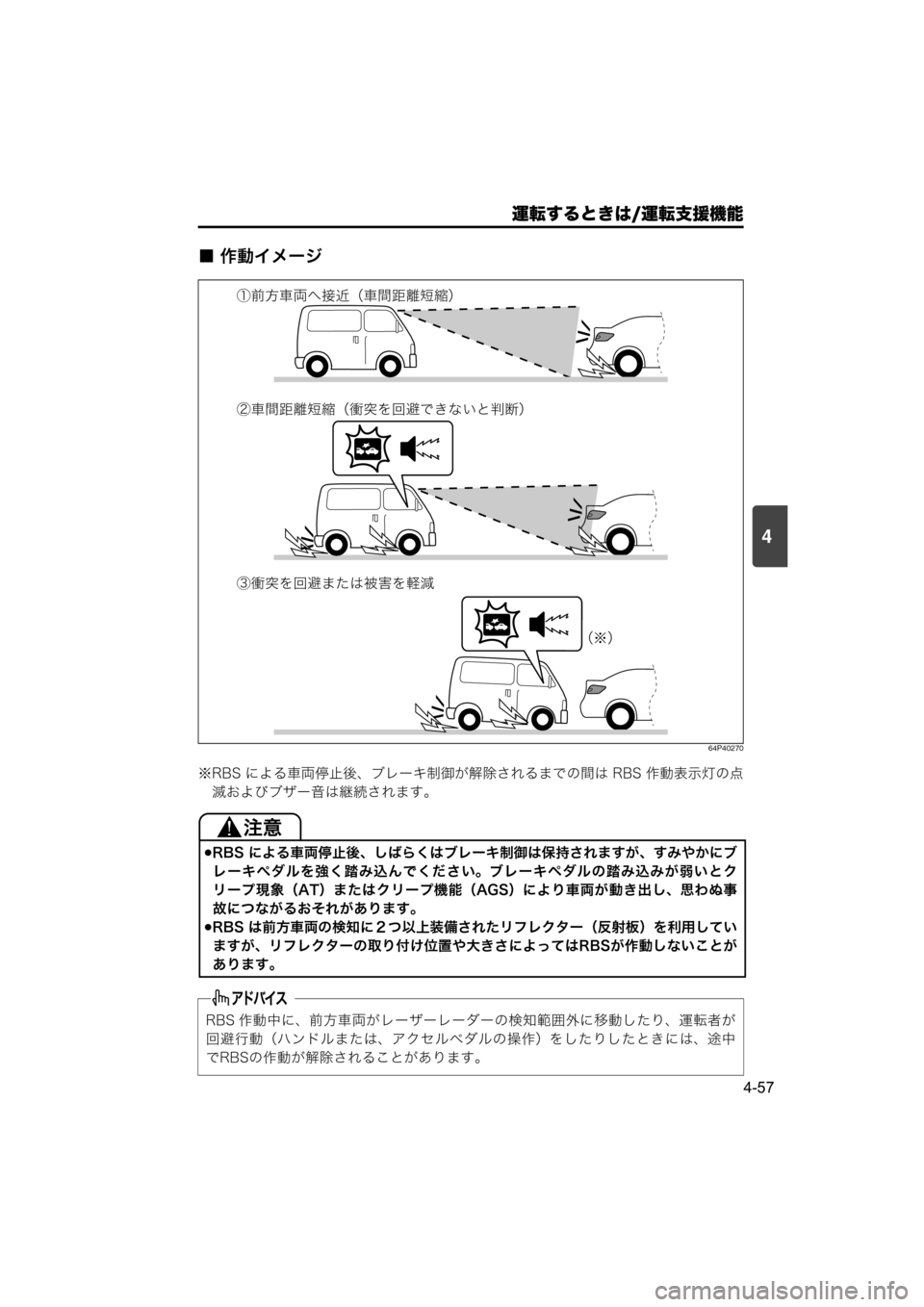

4-57
4
■ 作動イメージ
64P40270
※RBS による車両停止後、ブレーキ制御が解除されるまでの間は RBS 作動表示灯の点
滅およびブザー音は継続されます。
RBS による車両停止後、しばらくはブレーキ制御は保持されますが、すみやかにブ
レーキぺダルを強く踏み込んでください。ブレーキペダルの踏み込みが弱いとク
リープ現象（AT）またはクリープ機能（AGS）により車両が動き出し、思わぬ事
故につながるおそれがあります。
RBS は前方車両の検知に２つ以上装備されたリフレクター（反射板）を利用してい
ますが、リフレクターの取り付け位置や大きさによってはRBSが作動しないことが
あります。
RBS 作動中に、前方車両がレーザーレーダーの検知範囲外に移動したり、運転者が
回避行動（ハンドルまたは、アクセルペダルの操作）をしたりしたときには、途中
でRBSの作動が解除されることがあります。
①前方車両へ接近（車間距離短縮）
②車間距離短縮（衝突を回避できないと判断）
③衝突を回避または被害を軽減
（※）
000-取扱説明書.book 57 ページ ２０１７年３月３１日　金曜日　午後３時９分

4
運転するときは/運転支援機能

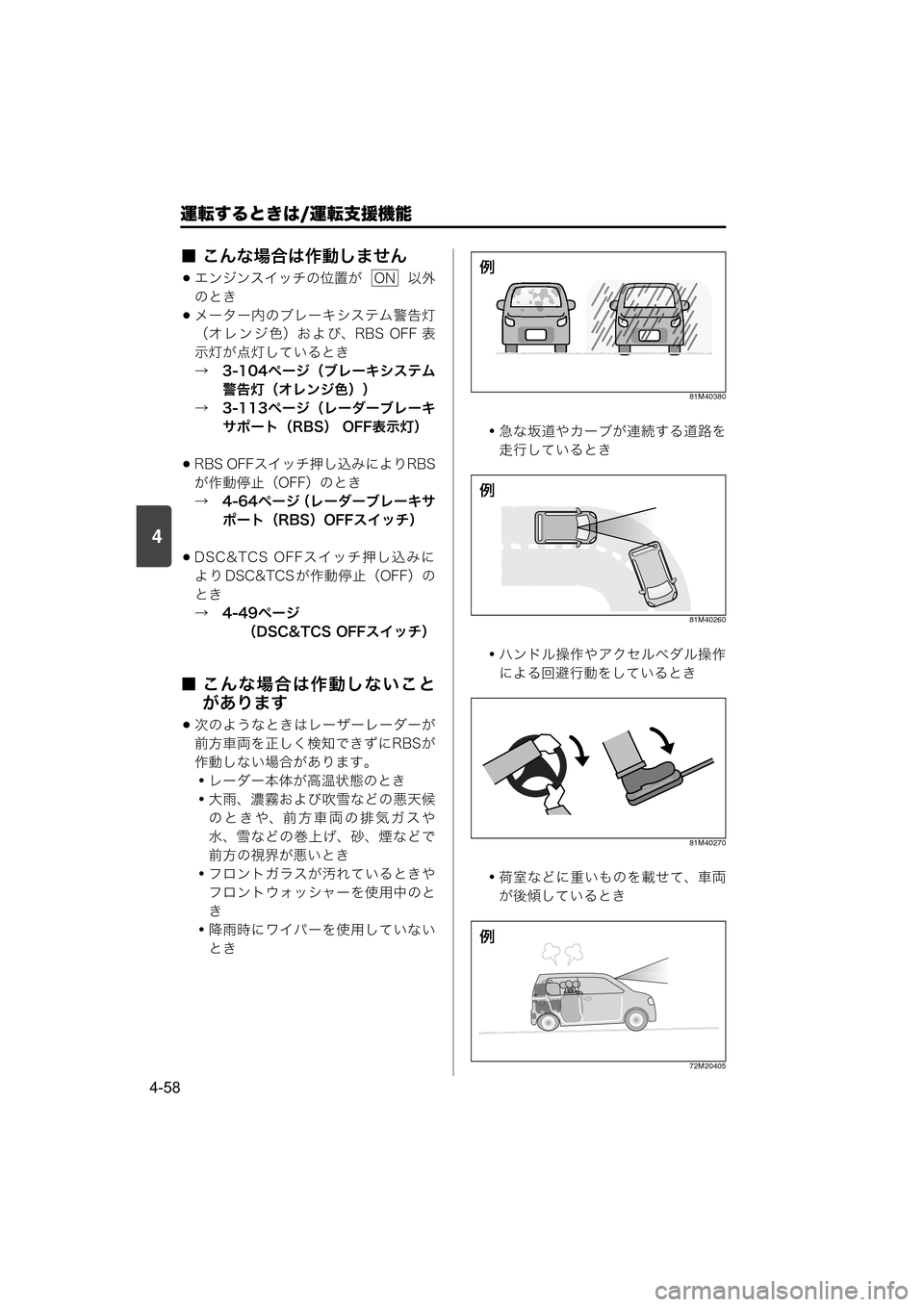

4-58
■ こんな場合は作動しません
エンジンスイッチの位置が 以外
のとき
メーター内のブレーキシステム警告灯
（オレンジ色）および、RBS OFF 表
示灯が点灯しているとき
→　3-104ページ（ブレーキシステム警告灯（オレンジ色））
→　3-113ページ（レーダーブレーキ サポート（RBS） OFF表示灯）
RBS OFFスイッチ押し込みによりRBSが作動停止（OFF）のとき
→　4-64ページ （レーダーブレーキサ
ポート（RBS）OFFスイッチ）
DSC&TCS OFFスイッチ押し込みに よ り DSC&TCS が作動停止（OFF）の
とき
→　4-49ページ （DSC&TCS OFFスイッチ）
■ こんな場合は作動しないことがあります
次のようなときはレーザーレーダーが
前方車両を正しく検知できずにRBSが
作動しない場合があります。
・レーダー本体が高温状態のとき
・ 大雨、濃霧および吹雪などの悪天候
のときや、前方車両の排気ガスや
水、雪などの巻上 げ、砂、煙などで
前方の視界が悪いとき
・ フロントガラスが汚れているときや
フロントウォッシャーを使用中のと
き
・ 降雨時にワイパーを使用していない
とき
81M40380
・ 急な坂道やカーブが連続する道路を
走行しているとき
81M40260
・ ハンドル操作やアクセルペダル操作
による回避行動をしているとき
81M40270
・ 荷室などに重いものを載せて、車両
が後傾しているとき
72M20405
ON例
例
例
000-取扱説明書.book 58 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転するときは/運転支援機能

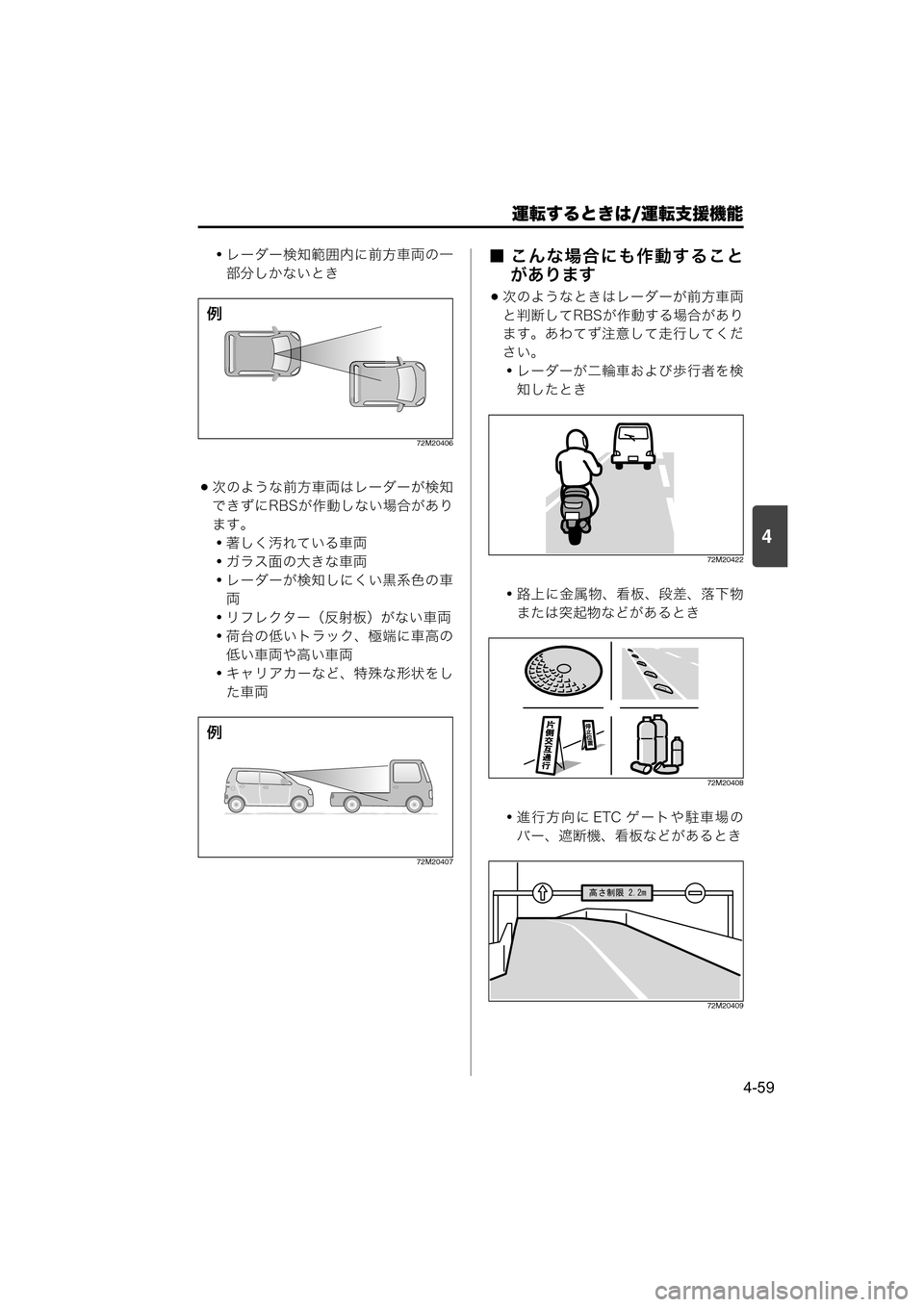

4-59
4
・レーダー検知範囲内に前方車両の一
部分しかないとき
72M20406
次のような前方車両はレーダーが検知
できずにRBSが作動しない場合があり
ます。
・ 著しく汚れている車両
・ ガラス面の大きな車両
・ レーダーが検知しにくい黒系色の車
両
・ リフレクター（反射板）がない車両
・ 荷台の低いトラック、極端に車高の
低い車両や高い車両
・ キャリアカーなど、特殊な形状をし
た車両
72M20407
■ こんな場合にも作動すること があります
次のようなときはレーダーが前方車両
と判断してRBSが作動する場合があり
ます。あわてず注意して走行してくだ
さい。
・レーダーが二輪車および歩行者を検
知したとき
72M20422
・ 路上に金属物、看板、段差、落下物
または突起物などがあるとき
72M20408
・ 進行方向に ETC ゲートや駐車場の
バー、遮断機、看板などがあるとき
72M20409
例
例
>h©c
%îW
7ÐÙ4¢O
000-取扱説明書.book 59 ページ ２０１７年３月３１日　金曜日　午後３時９分

4
運転するときは/運転支援機能

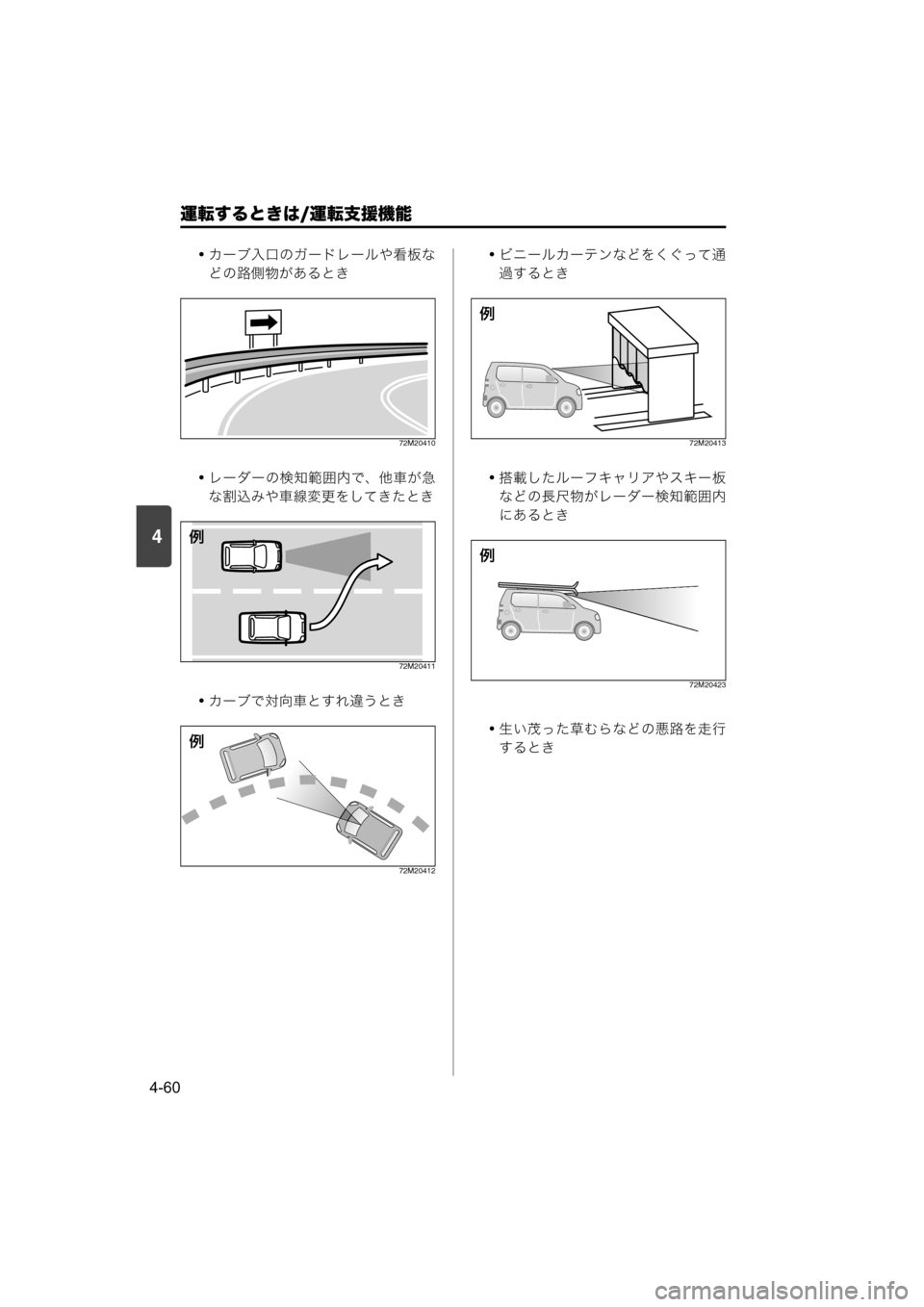

4-60
・カーブ入口のガードレールや看板な
どの路側物があるとき
72M20410
・ レーダーの検知範囲内で、他車が急
な割込みや車線変更をしてきたとき
72M20411
・ カーブで対向車とすれ違うとき
72M20412
・ビニールカーテンなどをくぐって通
過するとき
72M20413
・ 搭載したルーフキャリアやスキー板
などの長尺物がレーダー検知範囲内
にあるとき
72M20423
・ 生い茂った草むらなどの悪路を走行
するとき
例
例
例
例
000-取扱説明書.book 60 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転するときは/運転支援機能

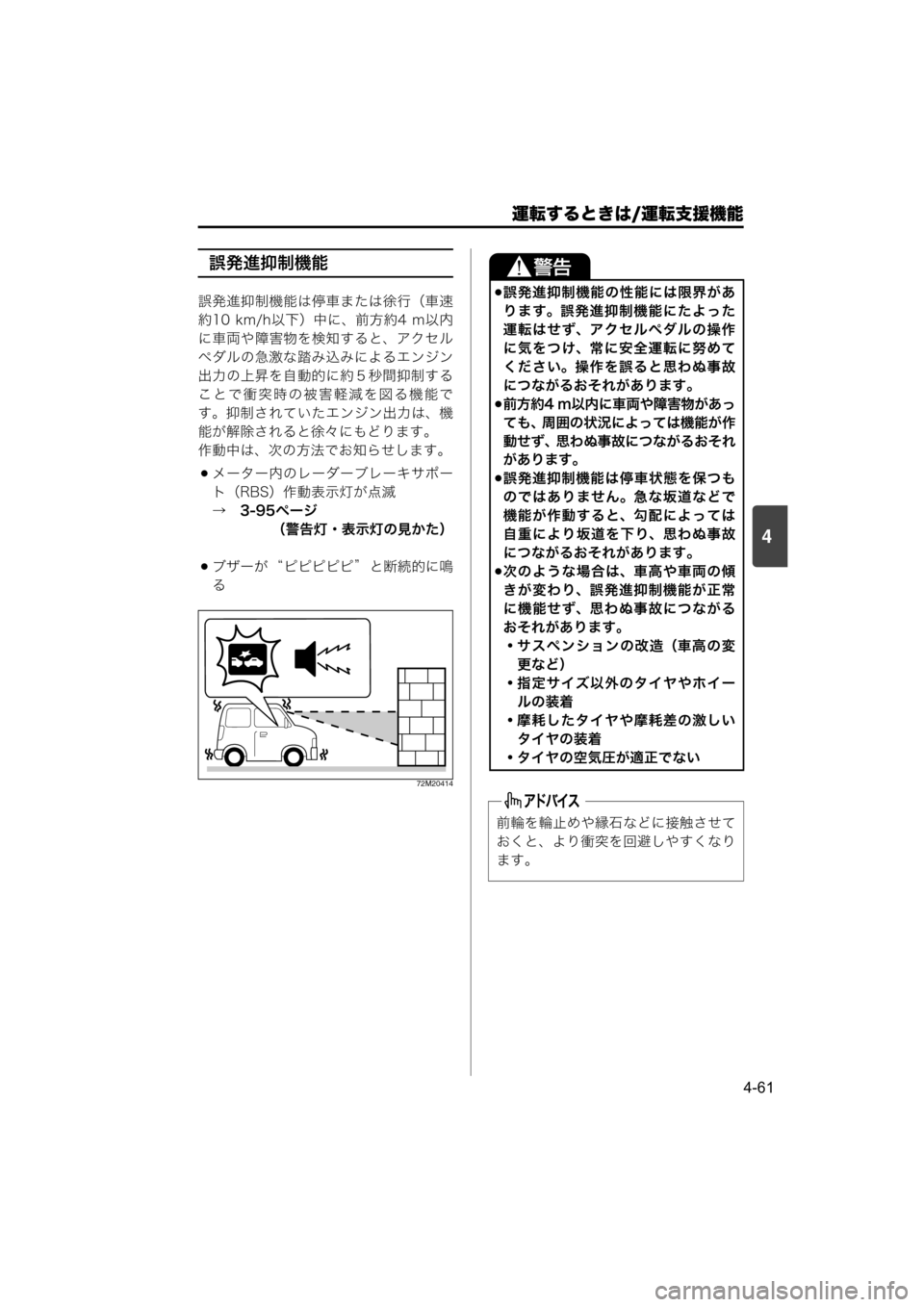

4-61
4
誤発進抑制機能
誤発進抑制機能は停車または徐行（車速
約10 km/h以下）中に、前方約4 m以内
に車両や障害物を検知すると、アクセル
ペダルの急激な踏み込みによるエンジン
出力の上昇を自動的に約５秒間抑制する
ことで衝突時の被害軽減を図る機能で
す。抑制されていたエンジン出力は、機
能が解除されると徐々にもどります。
作動中は、次の方法でお知らせします。
メーター内のレーダーブレーキサポー
ト（RBS）作動表示灯が点滅
→　3-95ページ
（警告灯・表示灯の見かた）
ブザーが “ ピピピピピ ” と断続的に鳴
る
72M20414
誤発進抑制機能の性能には限界があ
ります。誤発進抑制機能にたよった
運転はせず、アクセルペダルの操作
に気をつけ、常に安全運転に努めて
ください。操作を誤ると思わぬ事故
につながるおそれがあります。
前方約4 m以内に車両や障害物があっ
ても、周囲の状況によっては機能が作
動せず、思わぬ事故につながるおそれ
があります。
誤発進抑制機能は停車状態を保つも
のではありません。急な坂道などで
機能が作動すると、勾配によっては
自重により坂道を下り、思わぬ事故
につながるおそれがあります。
次のような場合は、車高や車両の傾
きが変わり、誤発進抑制機能が正常
に機能せず、思わぬ事故につながる
おそれがあります。
・サスペンションの改造（車高の変
更など）
・指定サイズ以外のタイヤやホイー
ルの装着
・摩耗したタイヤや摩耗差の激しい
タイヤの装着
・タイヤの空気圧が適正でない
前輪を輪止めや縁石などに接触させて
おくと、より衝突を回避しやすくなり
ます。
000-取扱説明書.book 61 ページ ２０１７年３月３１日　金曜日　午後３時９分

4
運転するときは/運転支援機能

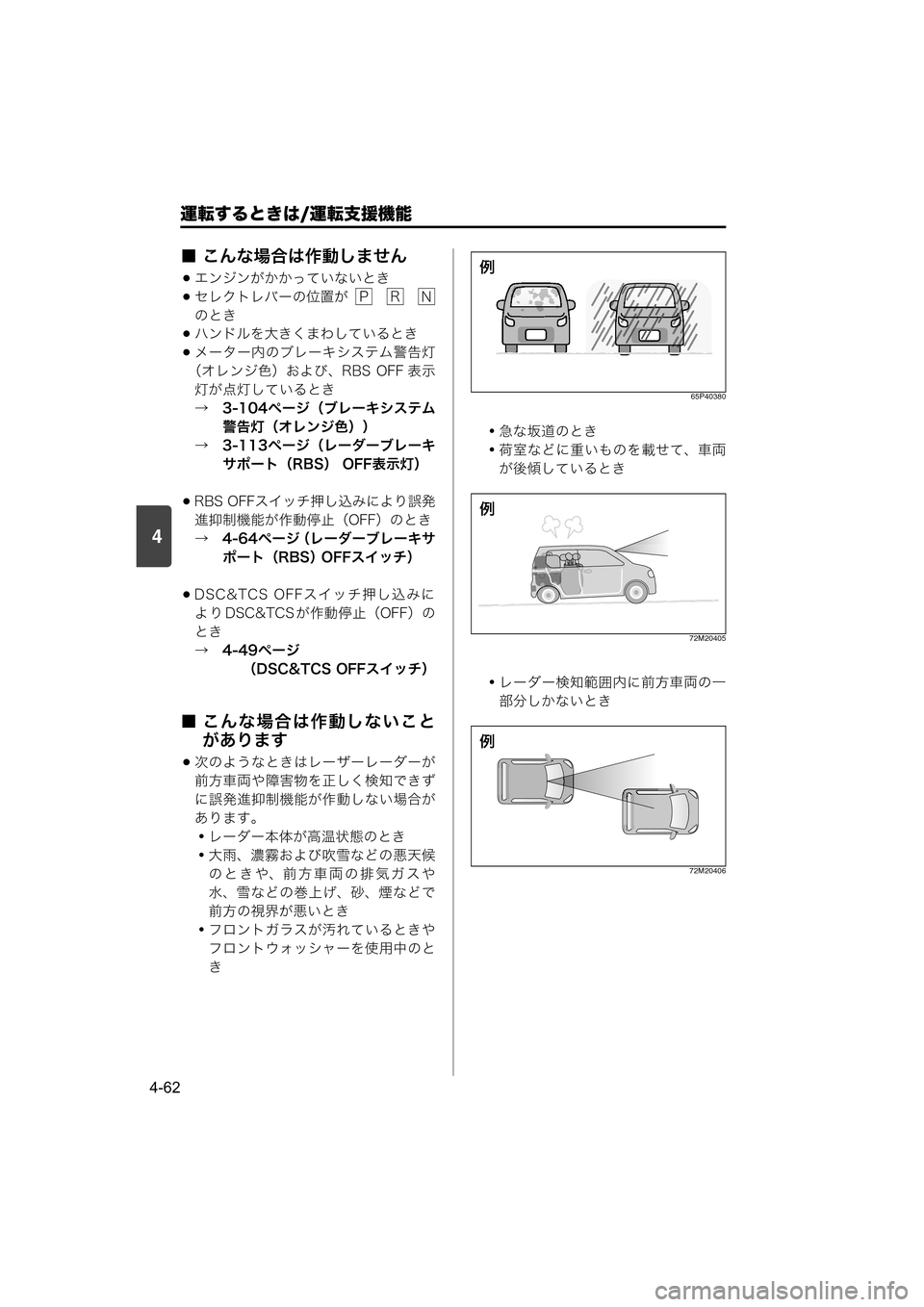

4-62
■ こんな場合は作動しません
エンジンがかかっていないとき
セレクトレバーの位置が
のとき
ハンドルを大きくまわしているとき
メーター内のブレーキシステム警告灯
（オレンジ色）および、RBS OFF 表示 灯が点灯しているとき
→　3-104ページ（ブレーキシステム 警告灯（オレンジ色））
→　3-113ページ（レーダーブレーキ サポート（RBS） OFF表示灯）
RBS OFFスイッチ押し込みにより誤発進抑制機能が作動停止（OFF）のとき
→　4-64ページ （レーダーブレーキサ
ポート（RBS） OFFスイッチ）
DSC&TCS OFFスイッチ押し込みに
よ り DSC&TCS が作動停止（OFF）の
とき
→　4-49ページ （DSC&TCS OFFスイッチ）
■ こんな場合は作動しないことがあります
次のようなときはレーザーレーダーが
前方車両や障害物を正しく検知できず
に誤発進抑制機能が作動しない場合が
あります。
・レーダー本体が高温状態のとき
・ 大雨、濃霧および吹雪などの悪天候
のときや、前方車両の排気ガスや
水、雪などの巻上 げ、砂、煙などで
前方の視界が悪いとき
・ フロントガラスが汚れているときや
フロントウォッシャーを使用中のと
き
65P40380
・ 急な坂道のとき
・ 荷室などに重いものを載せて、車両
が後傾しているとき
72M20405
・ レーダー検知範囲内に前方車両の一
部分しかないとき
72M20406
PRN
例
例
例
000-取扱説明書.book 62 ページ ２０１７年３月３１日　金曜日　午後３時９分
