Page 385 of 400
8
サービスデータ
8-5

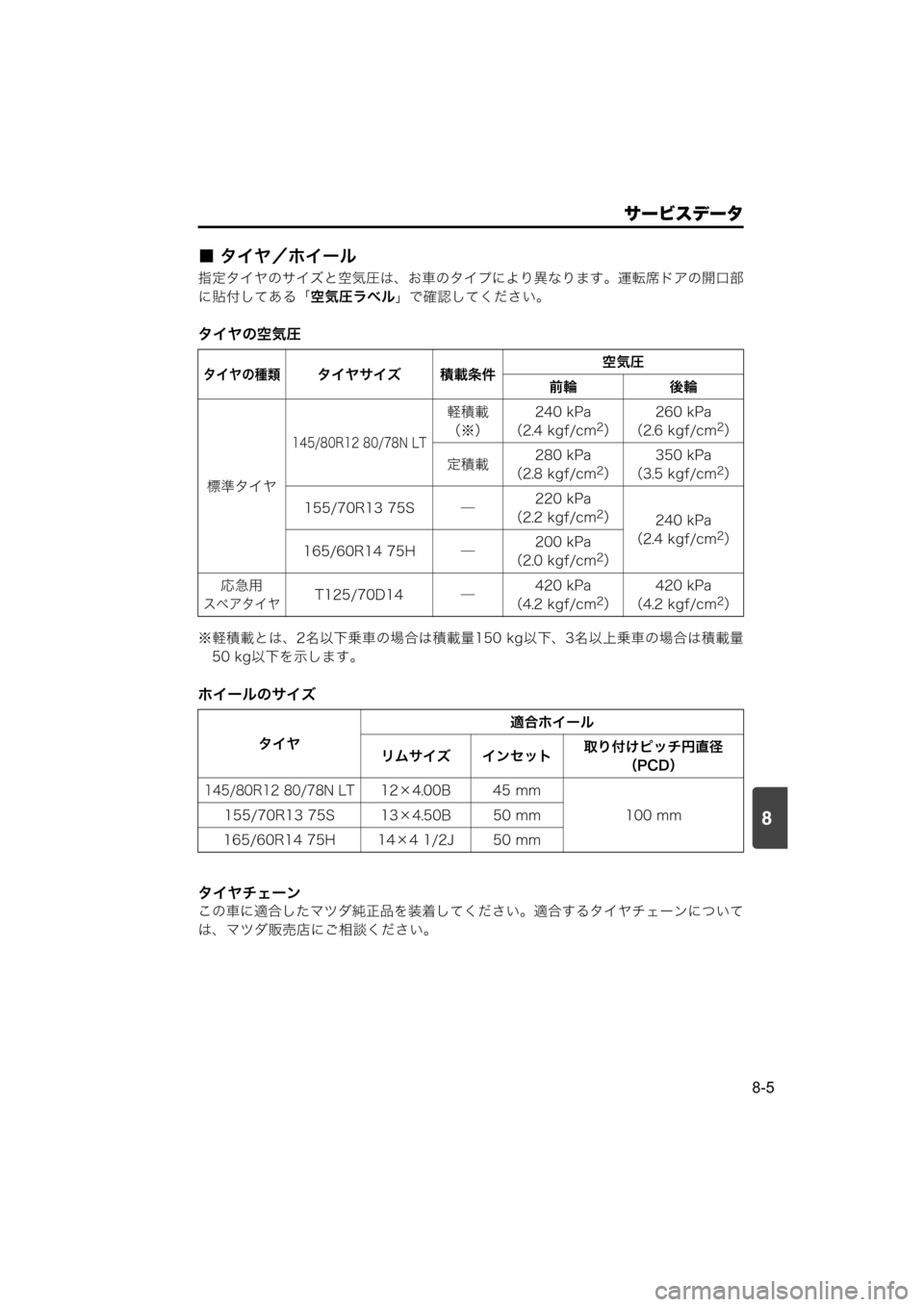

■ タイヤ/ホイール
指定タイヤのサイズと空気圧は、お車のタイプにより異なります。運転席ドアの開口部
に貼付してある「空気圧ラベル」で確認してください。
タイヤの空気圧
※軽積載とは、2名以下乗車の場合は積載量150 kg以下、3名以上乗車の場合は積載量
50 kg以下を示します。
ホイールのサイズ
タイヤチェーン
この車に適合したマツダ純正品を装着してください。適合するタイヤチェーンについて
は、マツダ販売店にご相談ください。
タイヤの種類タイヤサイズ 積載条件空気圧
前輪 後輪
標準タイヤ
145/80R12 80/78N LT
軽積載
(※)240 kPa
(2.4 kgf/cm2)260 kPa
(2.6 kgf/cm2)
定積載280 kPa
(2.8 kgf/cm
2)350 kPa
(3.5 kgf/cm2)
155/70R13 75S ―220 kPa
(2.2 kgf/cm
2)
240 kPa
(2.4 kgf/cm
2)
165/60R14 75H ―200 kPa
(2.0 kgf/cm
2)
応急用
スペアタイヤT125/70D14 ―420 kPa
(4.2 kgf/cm2)420 kPa
(4.2 kgf/cm2)
タイヤ適合ホイール
リムサイズ インセット取り付けピッチ円直径
(PCD)
145/80R12 80/78N LT12×4.00B 45 mm
100 mm 155/70R13 75S 13×4.50B 50 mm
165/60R14 75H 14×4 1/2J 50 mm
000-取扱説明書.book 5 ページ 2017年3月31日 金曜日 午後3時9分
Page 386 of 400
8
サービスデータ
8-6

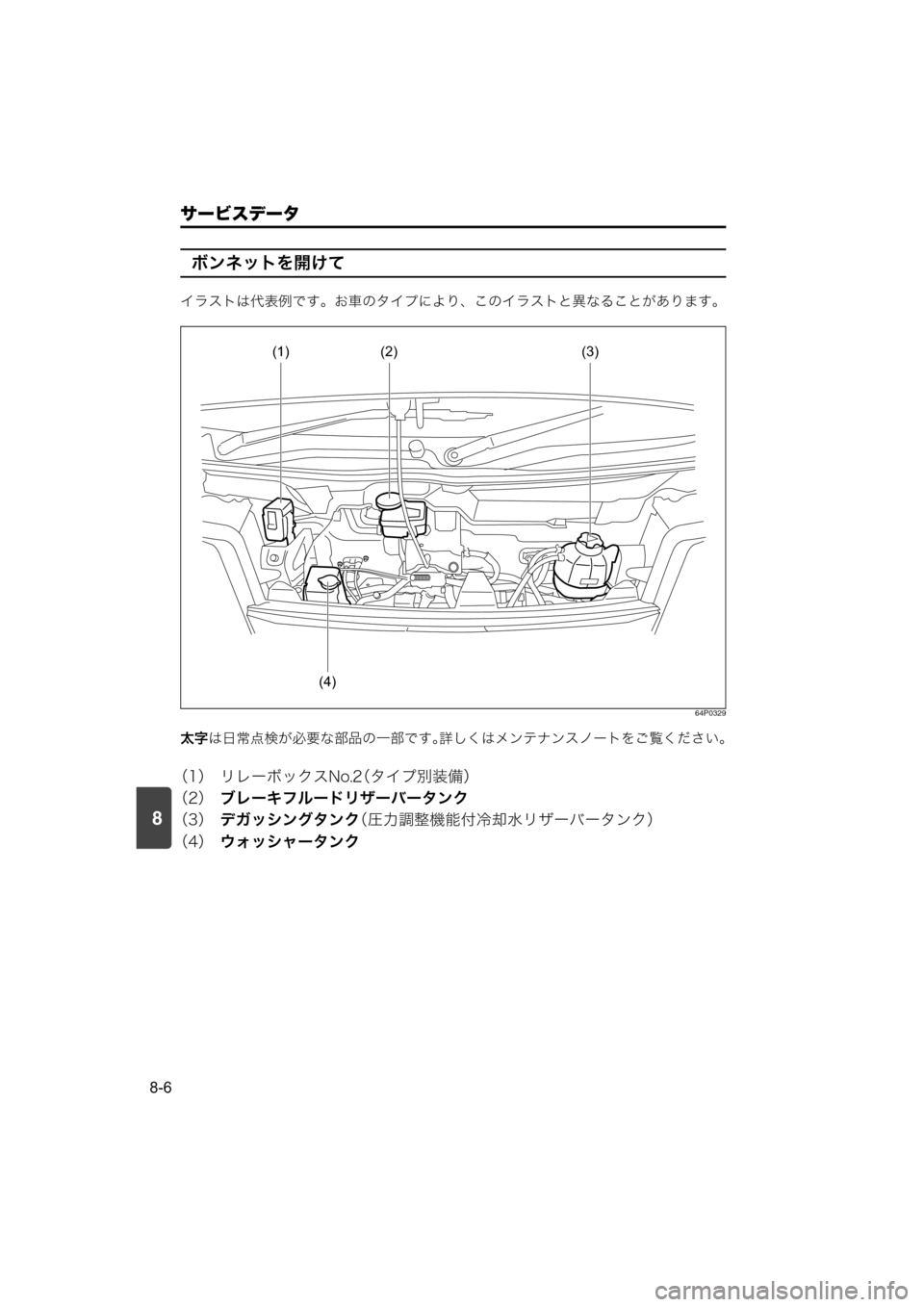

ボンネットを開けて
イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。
64P0329
太字は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧ください。
(1) リレーボックスNo.2(タイプ別装備)
(2)ブレーキフルードリザーバータンク
(3)デガッシングタンク(圧力調整機能付冷却水リザーバータンク)
(4)ウォッシャータンク
(1)
(4)(2) (3)
000-取扱説明書.book 6 ページ 2017年3月31日 金曜日 午後3時9分
Page 387 of 400
サービスデータ
8-7
8

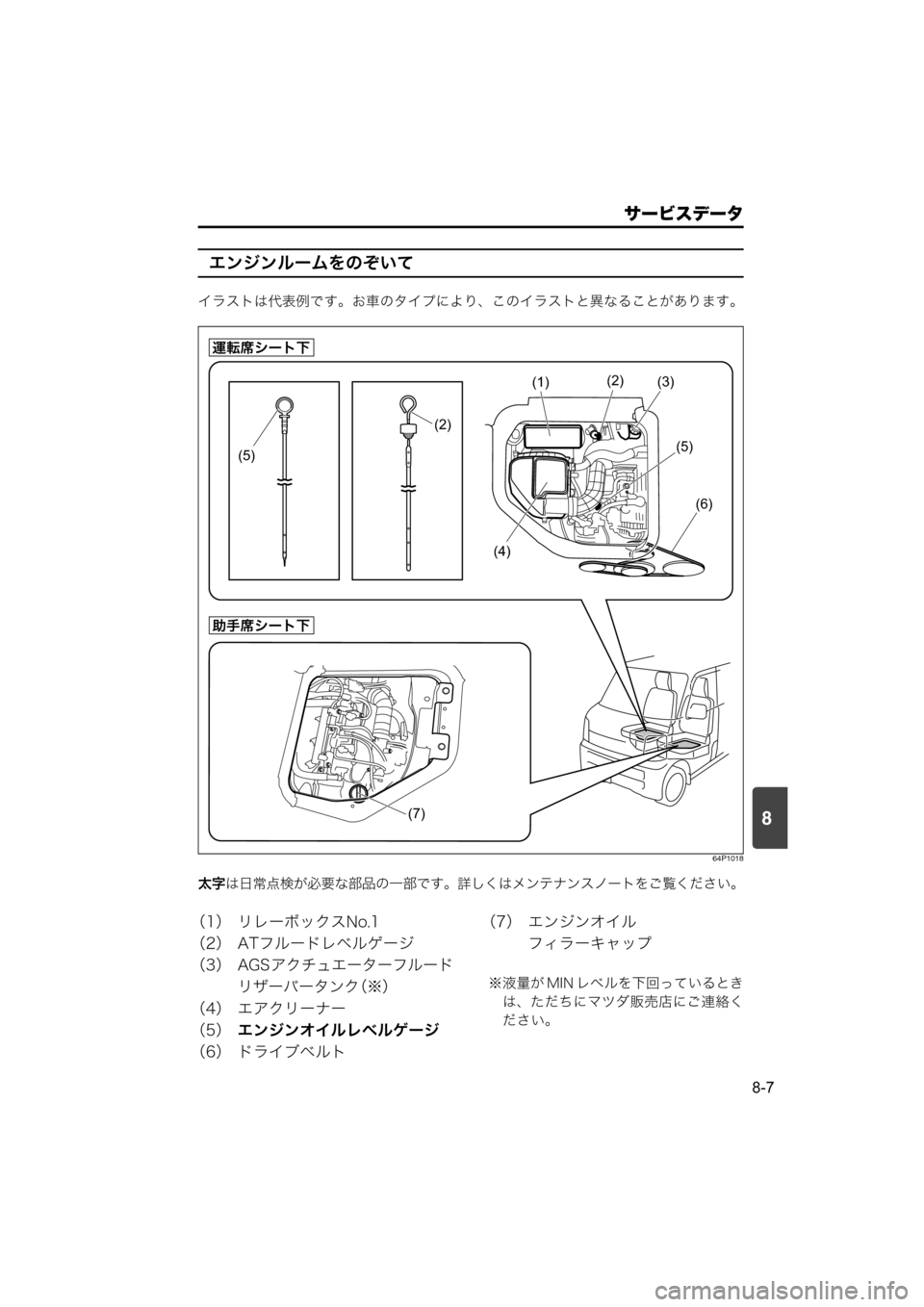

エンジンルームをのぞいて
イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。
64P1018
太字は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧ください。
(1) リレーボックスNo.1
(2) ATフルードレベルゲージ
(3) AGS アクチュエーターフルード
リザーバータンク(※)
(4) エアクリーナー
(5)エンジンオイルレベルゲージ
(6) ドライブベルト(7) エンジンオイル
フィラーキャップ
※液量が MIN レベルを下回っているとき
は、ただちにマツダ販売店にご連絡く
ださい。
†š
Ò
Yš
(6)
(7)
(1)
(5) (2)
(4)
(3)
(2)
(5)
000-取扱説明書.book 7 ページ 2017年3月31日 金曜日 午後3時9分
Page 388 of 400
8
サービスデータ
8-8

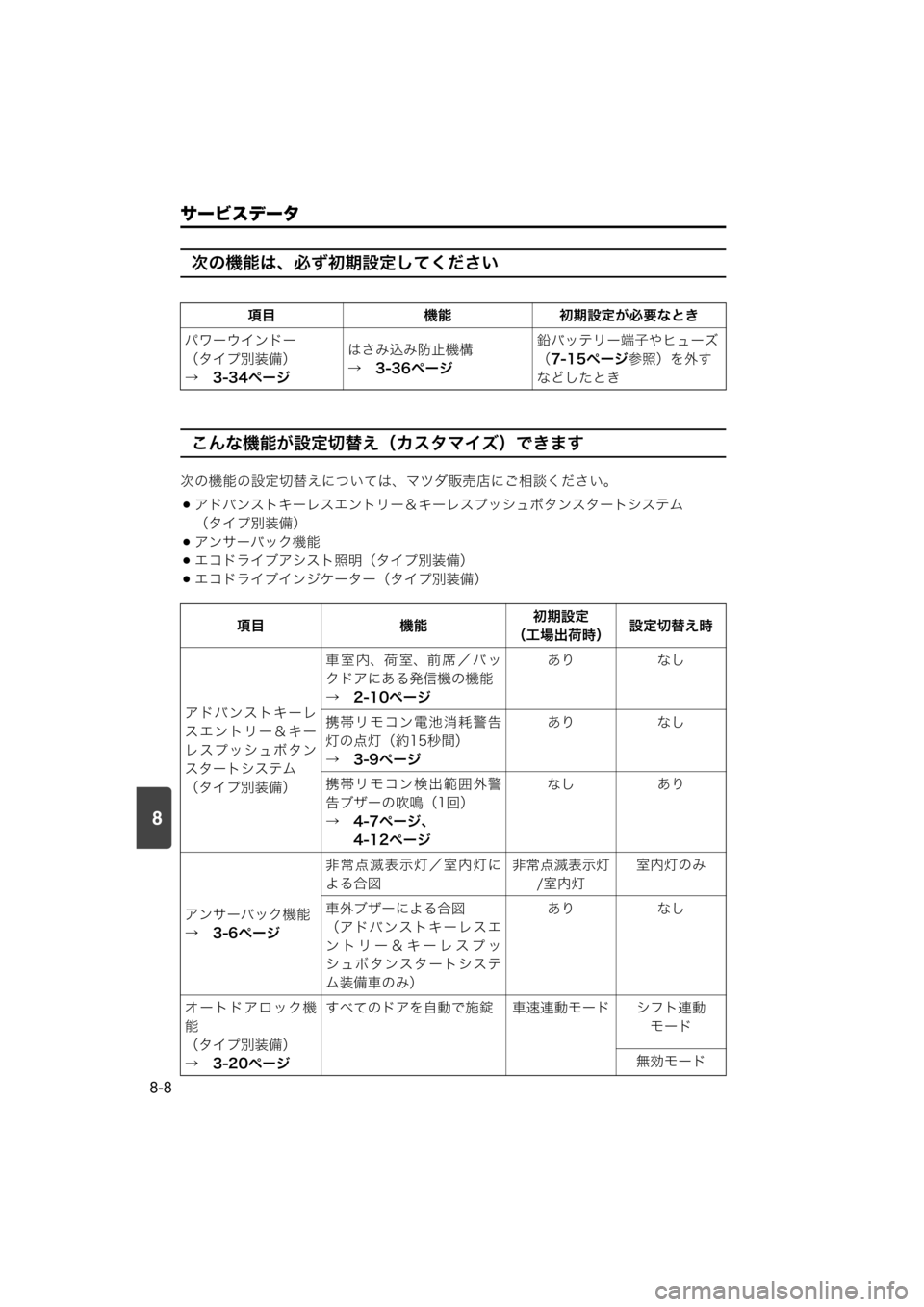

次の機能は、必ず初期設定してください
こんな機能が設定切替え(カスタマイズ)できます
次の機能の設定切替えについては、マツダ販売店にご相談ください。
アドバンストキーレスエントリー&キーレスプッシュボタンスタートシステム
(タイプ別装備)
アンサーバック機能
エコドライブアシスト照明(タイプ別装備)
エコドライブインジケーター(タイプ別装備)項目 機能 初期設定が必要なとき
パワーウインドー
(タイプ別装備)
→ 3-34ページはさみ込み防止機構
→ 3-36ページ鉛バッテリー端子やヒューズ
(7-15ページ参照)を外す
などしたとき
項目 機能初期設定
(工場出荷時)設定切替え時
アドバンストキーレ
スエントリー&キー
レスプッシュボタン
スタートシステム
(タイプ別装備)車室内、荷室、前席/バッ
クドアにある発信機の機能
→ 2-10ページあり なし
携帯リモコン電池消耗警告
灯の点灯(約15秒間)
→ 3-9ページあり なし
携帯リモコン検出範囲外警
告ブザーの吹鳴(1回)
→ 4-7ページ、
4-12ページなし あり
アンサーバック機能
→ 3-6ページ非常点滅表示灯/室内灯に
よる合図非常点滅表示灯
/室内灯室内灯のみ
車外ブザーによる合図
(アドバンストキーレスエ
ントリー&キーレスプッ
シュボタンスタートシステ
ム装備車のみ)あり なし
オートドアロック機
能
(タイプ別装備)
→ 3-20ページすべてのドアを自動で施錠 車速連動モード シフト連動
モード
無効モード
000-取扱説明書.book 8 ページ 2017年3月31日 金曜日 午後3時9分
Page 389 of 400
8
サービスデータ
8-9

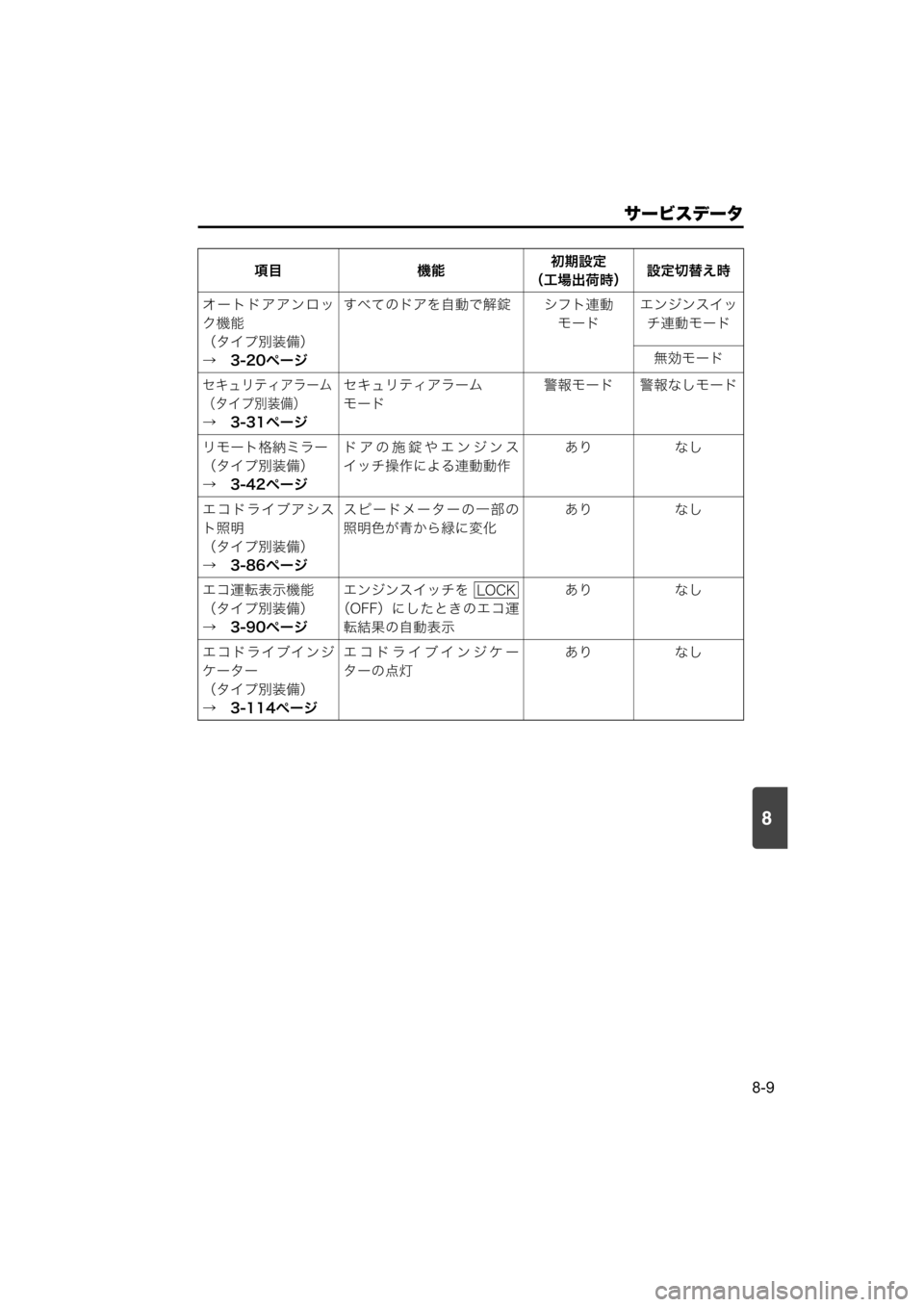

オートドアアンロッ
ク機能
(タイプ別装備)
→ 3-20ページすべてのドアを自動で解錠 シフト連動
モードエンジンスイッ
チ連動モード
無効モード
セキュリティアラーム
(タイプ別装備)
→ 3-31ページセキュリティアラーム
モード警報モード 警報なしモード
リモート格納ミラー
(タイプ別装備)
→ 3-42ページドアの施錠やエンジンス
イッチ操作による連動動作あり なし
エコドライブアシス
ト照明
(タイプ別装備)
→ 3-86ページスピードメーターの一部の
照明色が青から緑に変化あり なし
エコ運転表示機能
(タイプ別装備)
→ 3-90ページエンジンスイッチを
(OFF)にしたときのエコ運
転結果の自動表示あり なし
エコドライブインジ
ケーター
(タイプ別装備)
→ 3-114ページエコドライブインジケー
ターの点灯あり なし 項目 機能初期設定
(工場出荷時)設定切替え時
LOCK
000-取扱説明書.book 9 ページ 2017年3月31日 金曜日 午後3時9分
Page 390 of 400
8-10
000-取扱説明書.book 10 ページ 2017年3月31日 金曜日 午後3時9分
Page 391 of 400

9
さくいん
9-1
2速発進モードインジケーター ・・ 3-107
2速発進モード選択機能 ・・・・・・・・・ 4-34
4WD車の運転 ・・・・・・・・・・・・・・・・・・ 2-35
4WDスイッチ ・・・・・・・・・・・・・・・・・・ 4-45
4WD表示灯 ・・・・・・・・・・・・・・・・・・・ 3-114
ABS
(アンチロックブレーキシステム)
警告灯 ・・・・・・・・・・・・・・・・・・ 3-97
、4-53
装置 ・・・・・・・・・・・・・・・・・・・・・・・・・ 4-51
ACC表示灯 ・・・・・・・・・・・・・・・ 3-112
、4-6
AM/FMラジオ ・・・・・・・・・・・・・・・・ 5-41
CDプレーヤー ・・・・・・・・・・・・・・・・・・ 5-43
D(ドライブ)モード表示 ・・・・・・・・ 3-107
DSC&TCS ・・・・・・・・・・・・・・・・・・・・・ 4-47
DSC&TCS OFFスイッチ ・・・・・・・・ 4-49
DSC&TCS OFF表示灯 ・・・・・・・・・・ 4-50
DSC&TCS作動表示灯 ・・・・・・・・・・・ 4-48
IG ON表示灯 ・・・・・・・・・・・・・・ 3-112
、4-6
ISOFIX ・・・・・・・・・・・・・・・・・・・・・・・・ 3-82
ISOFIX対応チャイルドシート
固定専用金具 ・・・・・・・・・・・・・・・・・ 3-82M(マニュアル)モード表示 ・・・・・・ 3-107
R(リバース)ポジション警告ブザー
・・・・・・・・・・・・・2-25
、2-27、4-21、4-37
SRSエアバッグ警告灯
・・・・・・・・・・・・・・・・・・ 3-64
、3-73、3-96
SRSエアバッグシステム ・・・・2-32
、3-66
アームレスト(ひじ掛け)・・・・・・・・・ 5-18
アクセサリーソケット ・・・・・・・・・・・ 5-17
アシストグリップ ・・・・・・・・・・・・・・・ 5-19
アドバンストキーレスエントリー&
キーレスプッシュボタンスタート
システム ・・・・・・・・・・・・・・・・・・・・・・ 4-5
アルミホイール
タイヤ交換の準備 ・・・・・・・・・・・・・・ 7-7
タイヤチェーン ・・・・・・・・・・・・・・・ 6-19
アンサーバック機能 ・・・・・・・・・・・・・・ 3-6
アンテナ ・・・・・・・・・・・・・・・・・・・・・・・ 5-38
イモビライザー警告灯 ・・・・・・3-103
、4-4
イモビライザーシステム ・・・・・・・・・・ 4-4
インパネトレイ ・・・・・・・・・・・・・・・・・ 5-10
数字
A
C
D
I
さくいんさくいん
M
R
S
ア
イ
000-取扱説明書.book 1 ページ 2017年3月31日 金曜日 午後3時9分
Page 392 of 400

9
さくいん
9-2
ウインドー
ウインドーロックスイッチ ・・・・・ 3-35
手動ウインドー ・・・・・・・・・・・・・・・ 3-38
パワーウインドー ・・・・・・・・・・・・・ 3-34
フロントガラスの手入れ ・・・・・・・・ 6-3
ウォッシャー液 ・・・・・・・・ 6-13
、8-2、8-6
ウォッシャースイッチ ・・・・・・・・・・3-121
運転支援機能 ・・・・・・・・・・・・・・・・・・・ 4-56
運転席シートヒータースイッチ ・・・ 3-46
エアコン、ヒーター
オートエアコン ・・・・・・・・・・・・・・・ 5-27
吹出し口 ・・・・・・・・・・・・・・・・・・・・・ 5-22
マニュアルエアコン ・・・・・・・・・・・ 5-23
エアフィルター ・・・・・・・・・・・・・・・・・ 5-37
エコ運転表示機能 ・・・・・・・・・・・・・・・ 3-90
エコスコア ・・・・・・・・・・・・・・・・・・・・・ 3-90
エコドライブ ・・・・・・・・・・・・・・・・・・・ 2-41
エコドライブアシスト照明
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-86
エコドライブインジケーター ・・・・3-114
エマージェンシーストップシグナル
(ESS)・・・・・・・・・・・・・・・・・・・・・・・ 4-54
エンジンオイル ・・・・・・ 2-40
、3-101、8-1
エンジンオイル交換
インジケーター ・・・・・・・・ 3-93
、3-115
エンジン回転計(タコメーター)・・・ 3-86
エンジンキー ・・・・・・・・・・・・・・・・・・・・ 3-2
エンジン警告灯 ・・・・・・・・・・・・・・・・・ 3-99
エンジンスイッチ ・・・・・・・・・・・・・・・・ 4-2
エンジンスイッチ照明 ・・・・・・・・・・・・ 4-8
エンジンスイッチもどし忘れ
警告ブザー ・・・・・・・・・・・・・・・・・・・ 4-14
エンジンのかけかた ・・・・・・・・・・・・・・ 4-9
エンジンの止めかた ・・・・・・・・・・・・・ 4-12
エンジンブレーキ ・・・・・・・・・・・・・・・ 2-16
エンジンルームをのぞいて ・・・・・・・・ 8-7
エンジンを止めるときは ・・・・・・・・・ 4-12
エンスト ・・・・・・・・・・・・・・・・・・・・・・・ 7-29オイル(エンジンオイル)
・・・・・・・・・・・・・・・・・・・2-40
、3-101、8-1
応急用スペアタイヤ
取扱い・・・・・・・・・・・・・・・・・・・・・・・・・ 7-6
取り出しかた、取扱い・・・・・・・・・・・・ 7-4
オーディオ・・・・・・・・・・・・・・・・・・・・・ 5-40
オートエアコン・・・・・・・・・・・・・・・・・ 5-27
オートギヤシフト車
運転・・・・・・・・・・・・・・・・・・・・・・・・・ 4-38
セレクトレバー・・・・・・・・・・・・・・・ 4-28
オートステップ・・・・・・・・・・・・・・・・・ 3-28
オートステップが
格納されないときは・・・・・・・・・・・ 7-33
オートステップ警告灯・・・・・・・・・・ 3-105
オートステップ装備車の
正しい使いかた・・・・・・・・・・・・・・・ 2-30
オートドアアンロック・・・・・・・・・・・ 3-20
オートドアロック・・・・・・・・・・・・・・・ 3-20
オートマチック車
運転・・・・・・・・・・・・・・・・・・・・・・・・・ 4-23
セレクトレバー・・・・・・・・・・・・・・・ 4-17
オートライトシステム・・・・・・・・・・ 3-116
オートレベリング警告灯・・・・・・・・・ 3-98
オーバードライブ(O/D)スイッチ
OFF表示 ・・・・・・・・・・・・・・・・・・・・・ 4-20
装置・・・・・・・・・・・・・・・・・・・・・・・・・ 4-19
オーバードライブOFF表示・・・・・・ 3-108
オーバーヒート・・・・・・・・・・・・・・・・・ 7-26
お子さま用シートの
シートベルトによる固定・・・・・・・ 3-80
お子さま用シートの
選択について・・・・・・・・・・・・・・・・・ 3-74
お子さまを乗せるときは・・・・・・・・・・・ 2-5
ウ
エ
オ
