2018 MAZDA MODEL SCRUM VAN / WAGON 取扱説明書 (スクラムバン／ワゴン) (in Japanese)

運転する前に/メーター
3-115
3
設定された走行距離または時間のどちらか一方をみたすと、エンジンスイッチが
のときに点灯し続け、エンジンオイルが交換時期であることをお知らせします。
点灯した場合はエンジンオイルを交換し、表示のリセットを行なってください。
（自動でリセットされる機能はありません。）
→　3-91ページ（セッティングモード）
→　3-94ページ（リセットのしかた（エンジンオイル交換インジケーターが点灯中））
設定された走行距離または時間をみたしていない場合、エンジンスイッチを に
したときに、約2秒間点灯したあと消灯します。
（39）エンジンオイル交換インジケーター
79JM007
エンジンオイルの交換時期を守ってください。劣化したオイルや目詰まりしたフィ
ルターは、エンジン故障や異音の原因となります。交換については、マツダ販売店
へお申し付けください。
エンジンオイル交換インジケーターが点灯する前に、オイルを交換した場合もリ
セットの操作を行なう必要があります。
→　3-91ページ（セッティングモード）
エンジンスイッチを にしたとき、表示灯が点滅した場合はマツダ販売店にご
相談ください。
ON
ON
ON
000-取扱説明書.book 115 ページ ２０１７年３月３１日　金曜日　午後３時９分

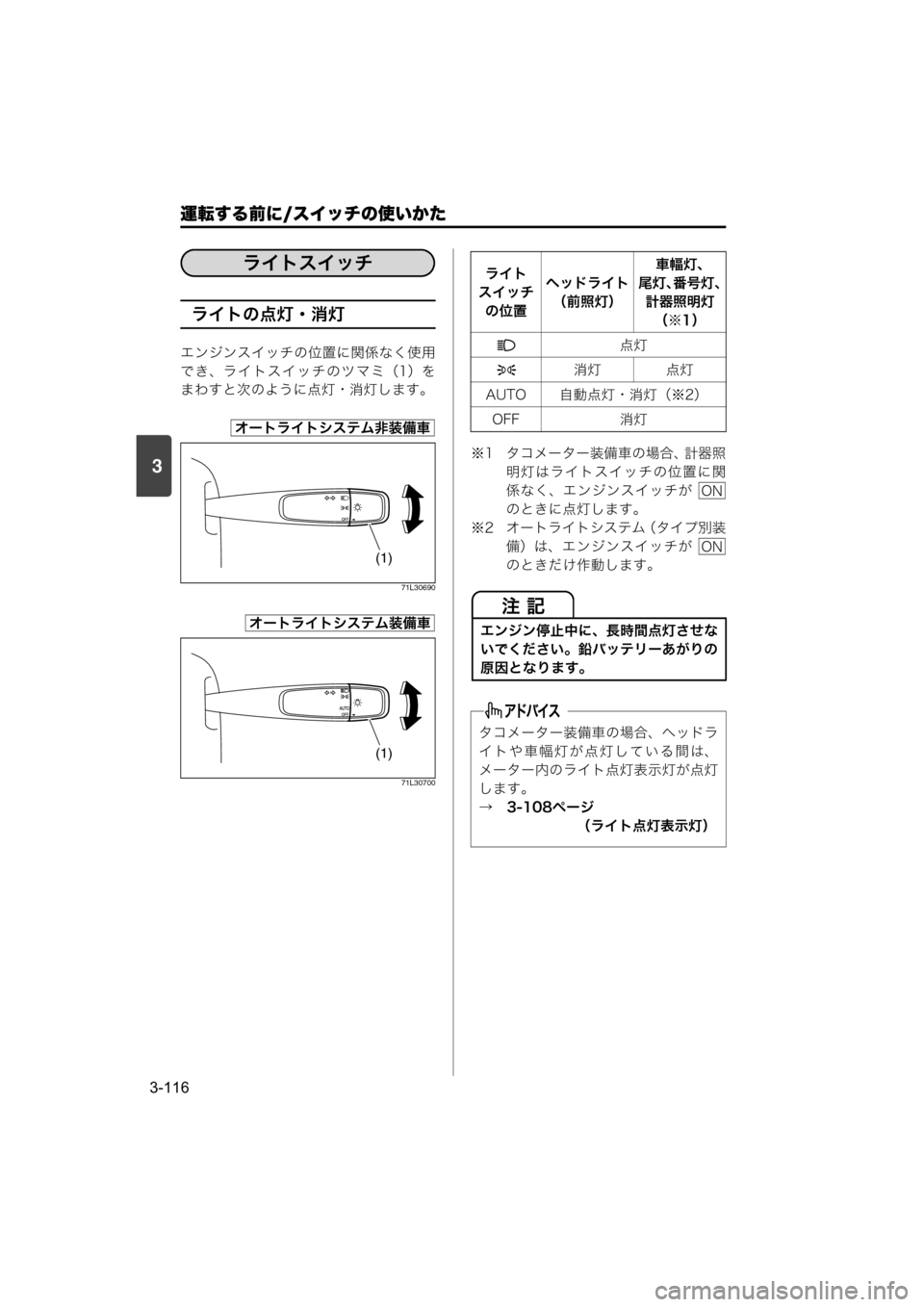

運転する前に/スイッチの使いかた
3-116
3
ライトの点灯・消灯
エンジンスイッチの位置に関係なく使用
でき、ライトスイッチのツマミ（1）を
まわすと次のように点灯・消灯します。
71L30690
71L30700
※1 タコメーター装備車の場合、計器照
明灯はライトスイッチの位置に関
係なく、エンジンスイッチが
のときに点灯します。
※2 オートライトシステム（タイプ別装
備）は、エンジンスイッチが
のときだけ作動します。
スイッチの使いかた
ライトスイッチ
オートライトシステム非装備車
(1)
オートライトシステム装備車
(1)
ライト
スイッチ
の位置ヘッドライト
（前照灯）車幅灯、
尾灯、番号灯、
計器照明灯
（※1）
点灯
消灯 点灯
AUTO 自動点灯・消灯（※2）
OFF 消灯
エンジン停止中に、長時間点灯させな
いでください。鉛バッテリーあがりの
原因となります。
タコメーター装備車の場合、ヘッドラ
イトや車幅灯が点灯している間は、
メーター内のライト点灯表示灯が点灯
します。
→　3-108ページ
（ライト点灯表示灯）
ON
ON
000-取扱説明書.book 116 ページ ２０１７年３月３１日　金曜日　午後３時９分

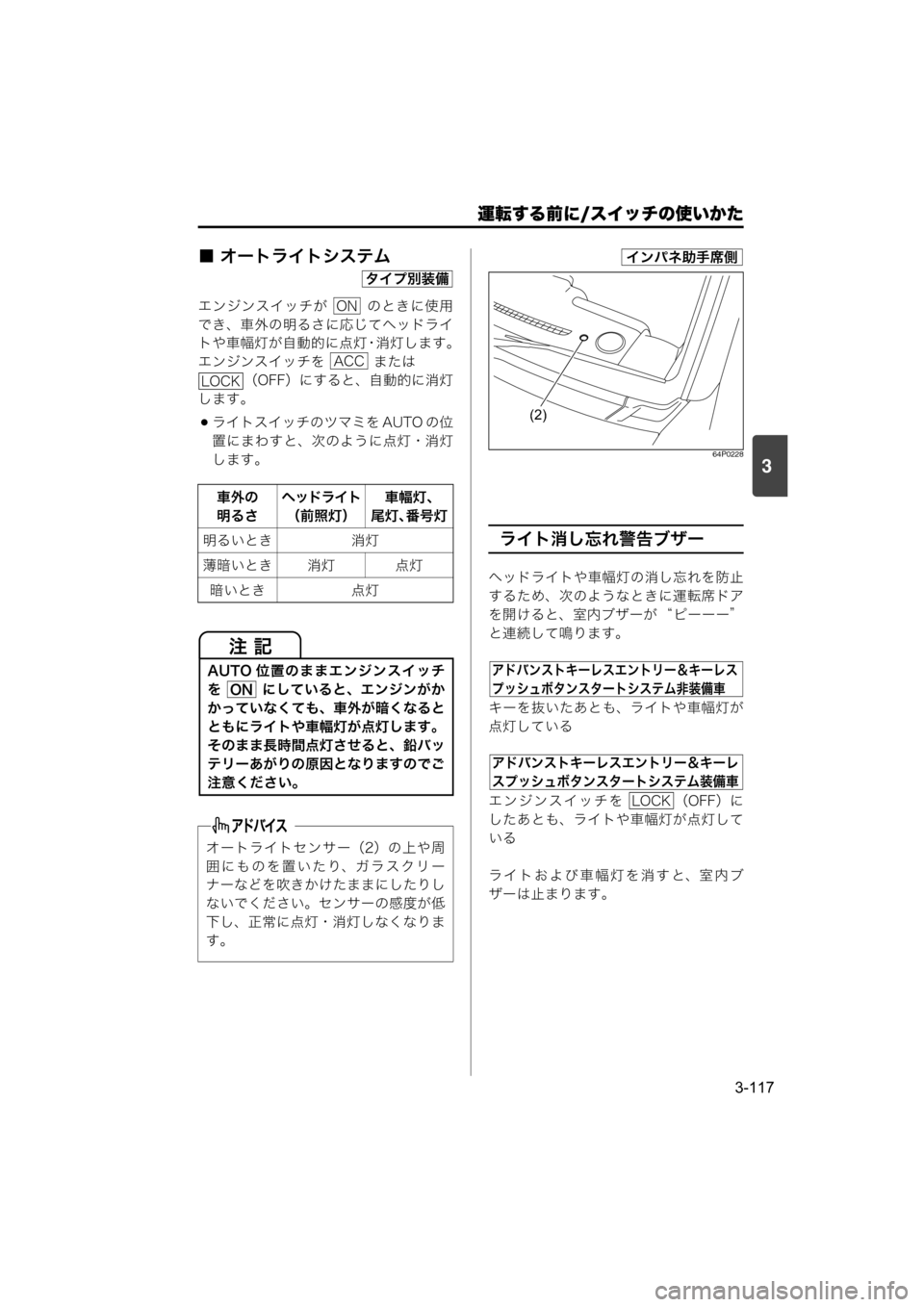

運転する前に/スイッチの使いかた
3-117
3
■ オートライトシステム
エンジンスイッチが のときに使用
でき、車外の明るさに応じてヘッドライ
トや車幅灯が自動的に点灯・消灯します。
エンジンスイッチを または
（OFF）にすると、自動的に消灯
します。
ライトスイッチのツマミを AUTO の位
置にまわすと、次のように点灯・消灯
します。
64P0228
ライト消し忘れ警告ブザー
ヘッドライトや車幅灯の消し忘れを防止
するため、次のようなときに運転席ドア
を開けると、室内ブザーが “ ピーーー”
と連続して鳴ります。
キーを抜いたあとも、ライトや車幅灯が
点灯している
エンジンスイッチを （OFF）に
したあとも、ライトや車幅灯が点灯して
いる
ライトおよび車幅灯を消すと、室内ブ
ザーは止まります。 車外の
明るさヘッドライト
（前照灯）車幅灯、
尾灯、番号灯
明るいとき 消灯
薄暗いとき 消灯 点灯
暗いとき 点灯
AUTO 位置のままエンジンスイッチ
を にしていると、エンジンがか
かっていなくても、車外が暗くなると
ともにライトや車幅灯が点灯します。
そのまま長時間点灯させると、鉛バッ
テリーあがりの原因となりますのでご
注意ください。
オートライトセンサー（2）の上や周
囲にものを置いたり、ガラスクリー
ナーなどを吹きかけたままにしたりし
ないでください。センサーの感度が低
下し、正常に点灯・消灯しなくなりま
す。
タイプ別装備
ON
ACC
LOCK
ON
インパネ助手席側
(2)
アドバンストキーレスエントリー＆キーレス
プッシュボタンスタートシステム非装備車
アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
LOCK
000-取扱説明書.book 117 ページ ２０１７年３月３１日　金曜日　午後３時９分

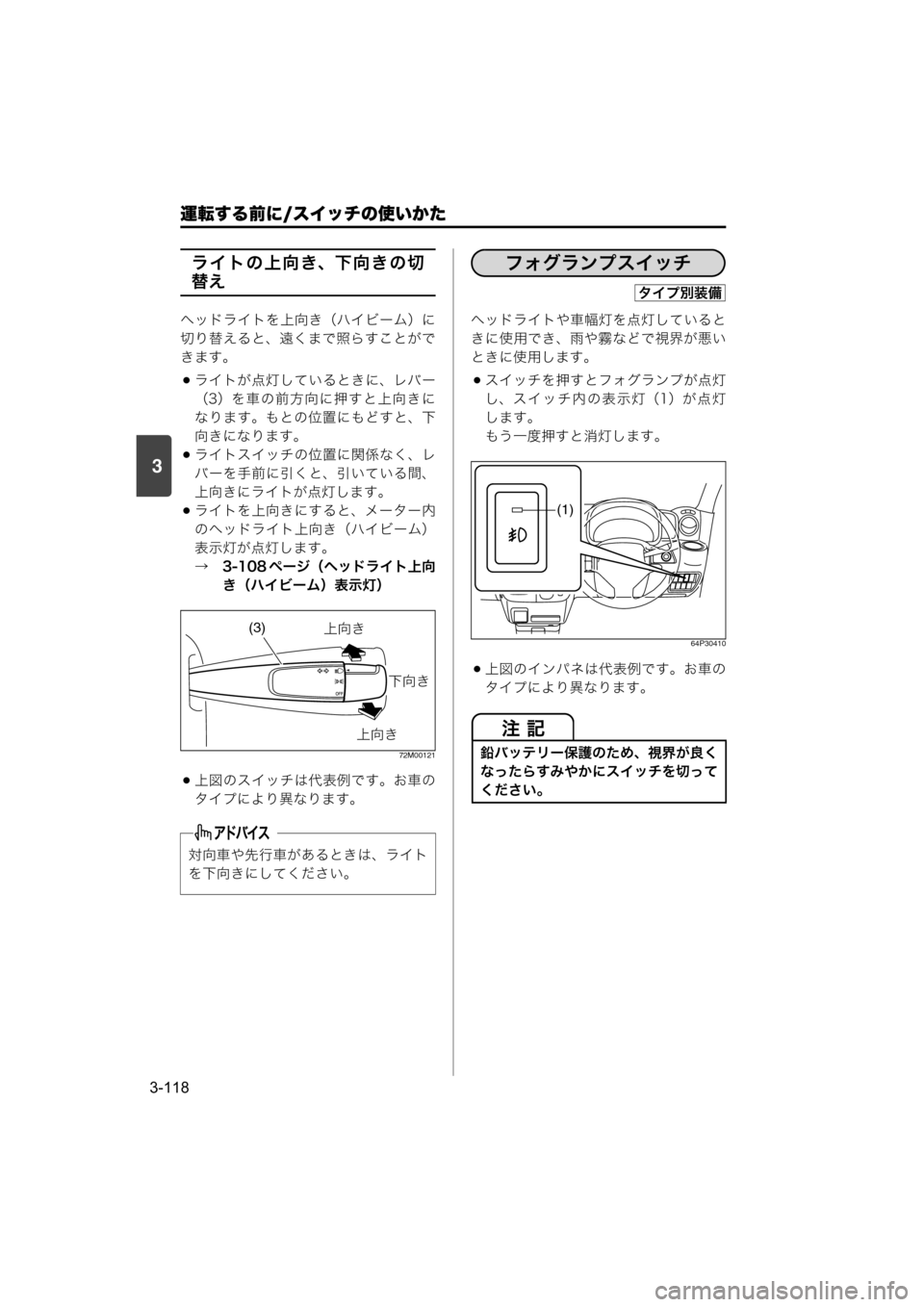

運転する前に/スイッチの使いかた
3-118
3
ライトの上向き、下向きの切
替え
ヘッドライトを上向き（ハイビーム）に
切り替えると、遠くまで照らすことがで
きます。
ライトが点灯しているときに、レバー
（3）を車の前方向に押すと上向きに
なります。もとの位置にもどすと、下
向きになります。
ライトスイッチの位置に関係なく、レ
バーを手前に引くと、引いている間、
上向きにライトが点灯します。
ライトを上向きにすると、メーター内
のヘッドライト上向き（ハイビーム）
表示灯が点灯します。
→　3-108 ページ（ヘッドライト上向
き（ハイビーム）表示灯）
72M00121
上図のスイッチは代表例です。お車の
タイプにより異なります。ヘッドライトや車幅灯を点灯していると
きに使用でき、雨や霧などで視界が悪い
ときに使用します。
スイッチを押すとフォグランプが点灯
し、スイッチ内の表示灯（1）が点灯
します。
もう一度押すと消灯します。
64P30410
上図のインパネは代表例です。お車の
タイプにより異なります。
対向車や先行車があるときは、ライト
を下向きにしてください。
è
è é (3)
鉛バッテリー保護のため、視界が良く
なったらすみやかにスイッチを切って
ください。
フォグランプスイッチ
タイプ別装備
(1)
000-取扱説明書.book 118 ページ ２０１７年３月３１日　金曜日　午後３時９分

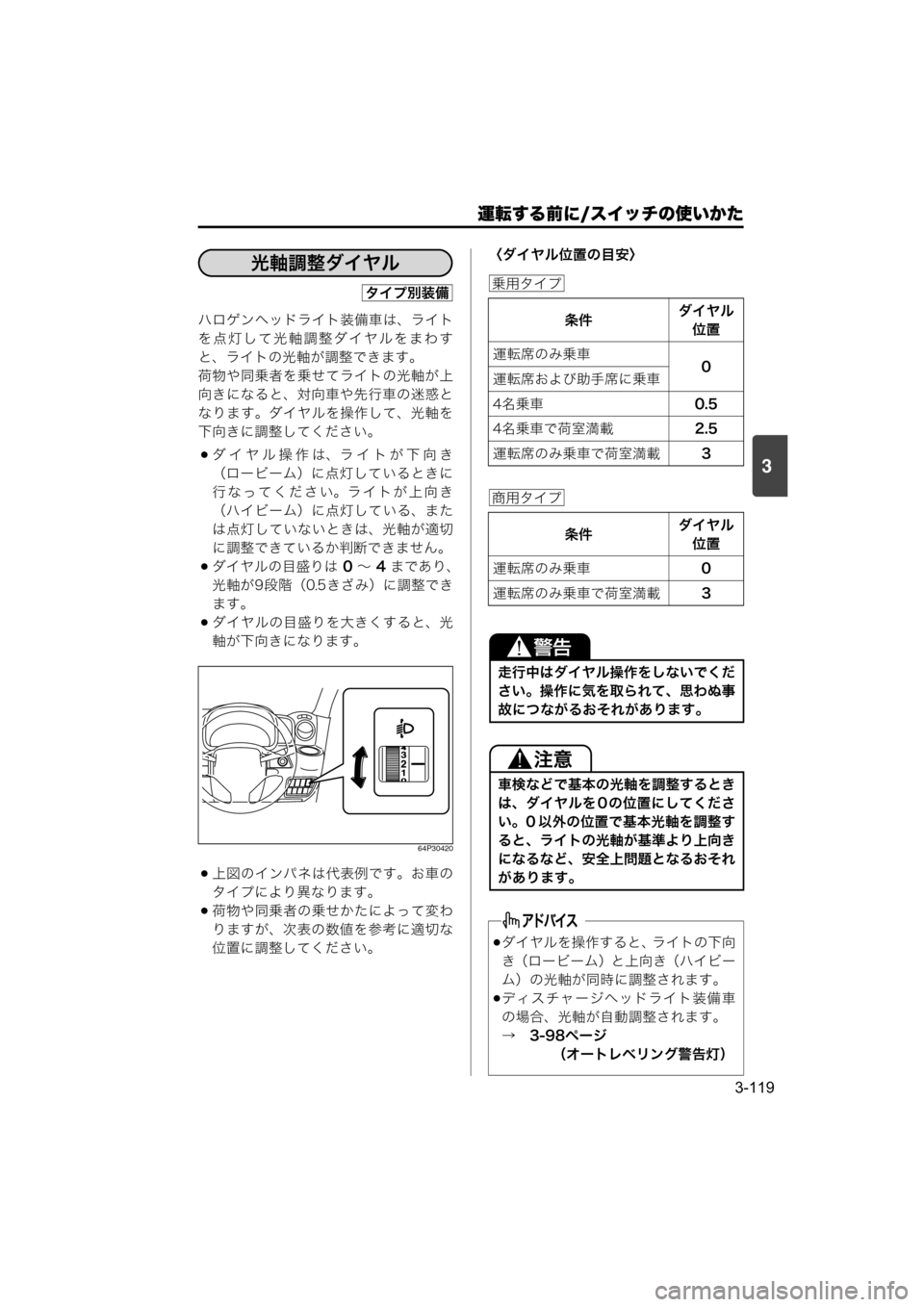

運転する前に/スイッチの使いかた
3-119
3
ハロゲンヘッドライト装備車は、ライト
を点灯して光軸調整ダイヤルをまわす
と、ライトの光軸が調整できます。
荷物や同乗者を乗せてライトの光軸が上
向きになると、対向車や先行車の迷惑と
なります。ダイヤルを操作して、光軸を
下向きに調整してください。
ダイヤル操作は、ライトが下向き
（ロービーム）に点灯しているときに
行なってください。ライトが上向き
（ハイビーム）に点灯している、また
は点灯していないときは、光軸が適切
に調整できているか判断できません。
ダイヤルの目盛りは 0 ～ 4 まであり、
光軸が9段階（0.5きざみ）に調整でき
ます。
ダイヤルの目盛りを大きくすると、光
軸が下向きになります。
64P30420
上図のインパネは代表例です。お車の
タイプにより異なります。
荷物や同乗者の乗せかたによって変わ
りますが、次表の数値を参考に適切な
位置に調整してください。〈ダイヤル位置の目安〉
光軸調整ダイヤル
タイプ別装備
条件ダイヤル
位置
運転席のみ乗車
0
運転席および助手席に乗車
4名乗車0.5
4名乗車で荷室満載2.5
運転席のみ乗車で荷室満載3
条件ダイヤル
位置
運転席のみ乗車0
運転席のみ乗車で荷室満載3
走行中はダイヤル操作をしないでくだ
さい。操作に気を取られて、思わぬ事
故につながるおそれがあります。
車検などで基本の光軸を調整するとき
は、ダイヤルを 0 の位置にしてくださ
い。0 以外の位置で基本光軸を調整す
ると、ライトの光軸が基準より上向き
になるなど、安全上問題となるおそれ
があります。
ダイヤルを操作すると、ライトの下向
き（ロービーム）と上向き（ハイビー
ム）の光軸が同時に調整されます。
ディスチャージヘッドライト装備車
の場合、光軸が自動調整されます。
→　3-98ページ
（オートレベリング警告灯）
乗用タイプ
商用タイプ
000-取扱説明書.book 119 ページ ２０１７年３月３１日　金曜日　午後３時９分

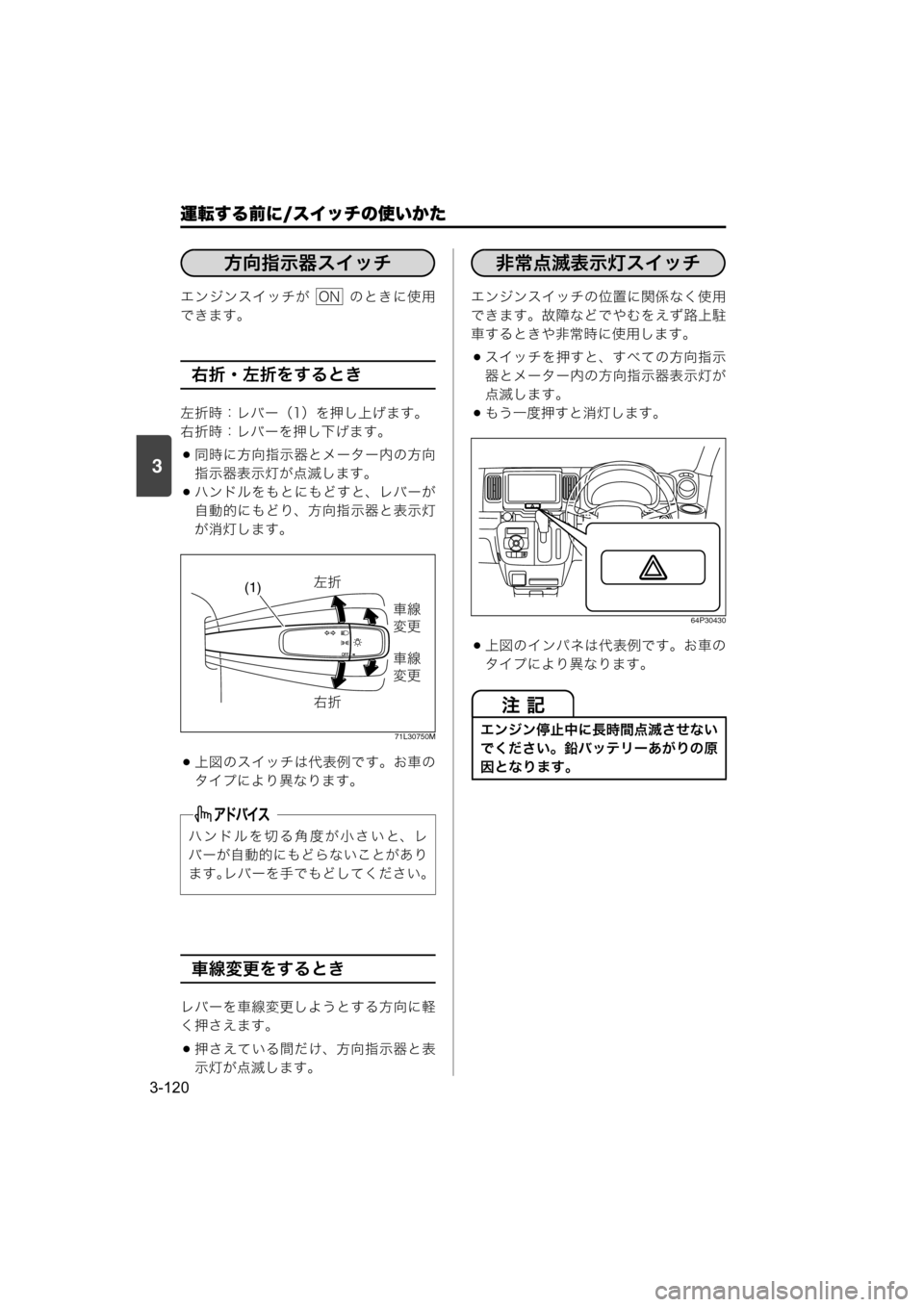

運転する前に/スイッチの使いかた
3-120
3
エンジンスイッチが のときに使用
できます。
右折・左折をするとき
左折時：レバー（1）を押し上げます。
右折時：レバーを押し下げます。
同時に方向指示器とメーター内の方向
指示器表示灯が点滅します。
ハンドルをもとにもどすと、レバーが
自動的にもどり、方向指示器と表示灯
が消灯します。
71L30750M
上図のスイッチは代表例です。お車の
タイプにより異なります。
車線変更をするとき
レバーを車線変更しようとする方向に軽
く押さえます。
押さえている間だけ、方向指示器と表
示灯が点滅します。エンジンスイッチの位置に関係なく使用
できます。故障などでやむをえず路上駐
車するときや非常時に使用します。
スイッチを押すと、すべての方向指示
器とメーター内の方向指示器表示灯が
点滅します。
もう一度押すと消灯します。
64P30430
上図のインパネは代表例です。お車の
タイプにより異なります。
ハンドルを切る角度が小さいと、レ
バーが自動的にもどらないことがあり
ます。レバーを手でもどしてください。
方向指示器スイッチ
ON
(1)
x
n
x~w
ðÿ ~w
ðÿ
エンジン停止中に長時間点滅させない
でください。鉛バッテリーあがりの原
因となります。
非常点滅表示灯スイッチ
000-取扱説明書.book 120 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/スイッチの使いかた
3-121
3
エンジンスイッチが のときに使用
できます。
■ ワイパーが作動中に停止した
ときは
積雪などでワイパーに大きな負荷がかか
る状態が続きワイパーモーターの温度が
上がると、ワイパーモーターを保護する
ためにブレーカーが作動してワイパーが
停止します。次の手順で対処してくださ
い。
安全な場所に停車し、エンジンス
イッチを または
（OFF）にします。
ワイパースイッチをOFFにします。

ワイパーの作動をさまたげる積雪な
どの障害物を取り除きます。
しばらくしてワイパーモーターの温
度が下がると、ブレーカーが自動復
帰してワイパーの使用が可能となり
ます。
しばらく待ってもワイパーが使用
できない場合は、別の原因が考え
られます。マツダ販売店で点検を
受けてください。 寒冷時は、ガラス面に吹きつけた
ウォッシャー液が凍結して、視界が悪
くなることがあります。ガラス面をデ
フロスターで暖めてから、ウォッシャー
液を噴射してください。
→　5-22ページ（デフロスター）
ウインドーが乾いているときは、ウ
インドーをウォッシャー液で濡らし
てからワイパーを動かしてください。
空ぶきするとガラス面やワイパーブ
レード（ゴム部）に傷がつくおそれ
があります。
ワイパーブレードがガラスにはりつ
いているときは、ワイパーを作動さ
せないでください。ブレード部（ゴム
の部分）が傷ついたり、ワイパーが故
障したりするおそれがあります。
ウォッシャー液が十分に出ないとき
は、ウォッシャースイッチを切って
ください。ウォッシャーポンプが故
障する原因となります。
ワイパー／ウォッシャースイッチ
ON
1ACCLOCK
2
3
4
000-取扱説明書.book 121 ページ ２０１７年３月３１日　金曜日　午後３時９分

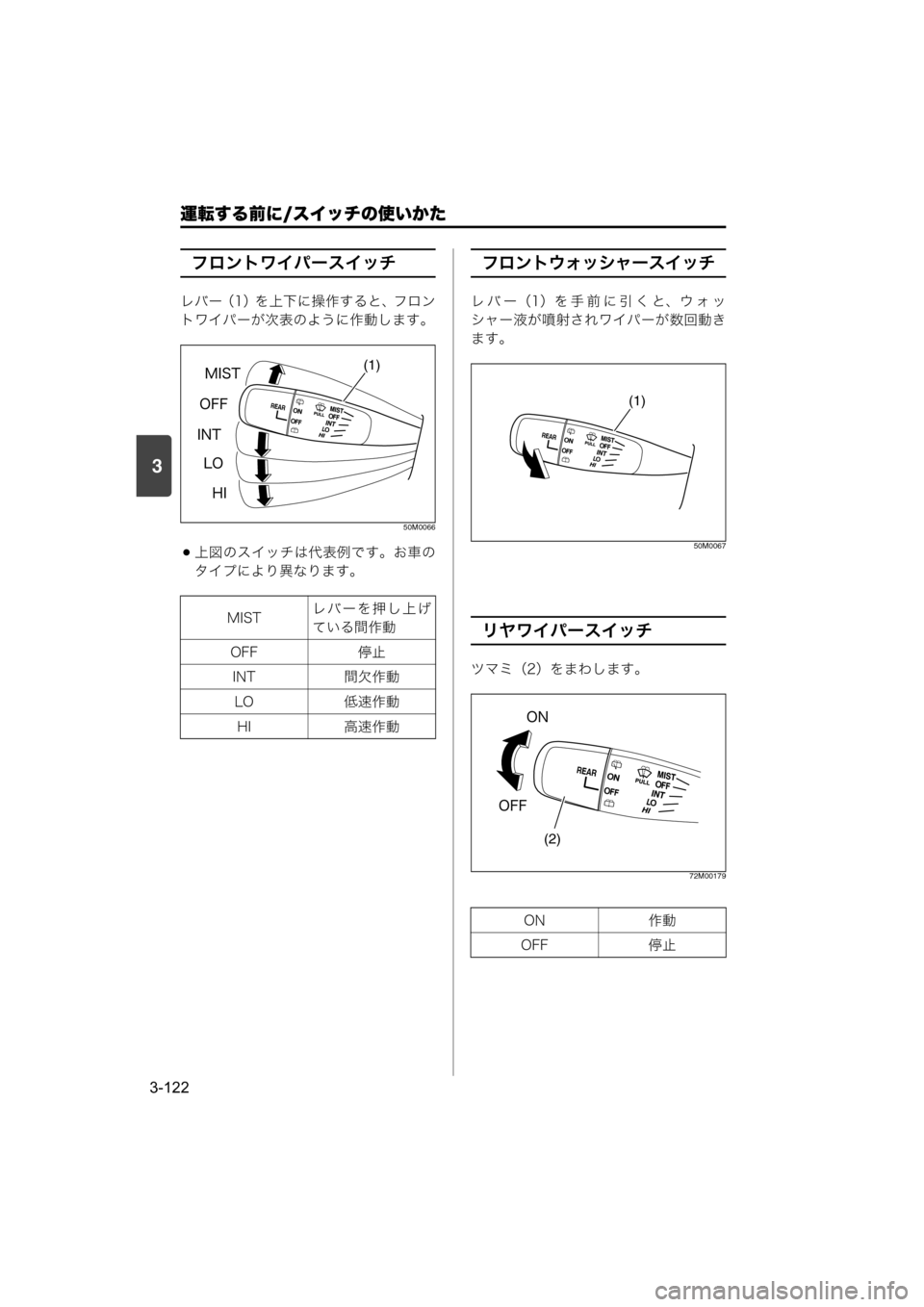

運転する前に/スイッチの使いかた
3-122
3
フロントワイパースイッチ
レバー（1）を上下に操作すると、フロン
トワイパーが次表のように作動します。
50M0066
上図のスイッチは代表例です。お車の
タイプにより異なります。
フロントウォッシャースイッチ
レバー（1）を手前に引くと、ウォッ
シャー液が噴射されワイパーが数回動き
ます。
50M0067
リヤワイパースイッチ
ツマミ（2）をまわします。
72M00179
MISTレバーを押し上げ
ている間作動
OFF 停止
INT 間欠作動
LO 低速作動
HI 高速作動
ÍÉÓÔ
ÈÉ ÏÆÆ
ÌÏ ÉÎÔ(1)
ON 作動
OFF 停止
(1)
(2)
ÏÆÆÏÎ
000-取扱説明書.book 122 ページ ２０１７年３月３１日　金曜日　午後３時９分
