2018 MAZDA MODEL SCRUM VAN / WAGON 取扱説明書 (スクラムバン／ワゴン) (in Japanese)

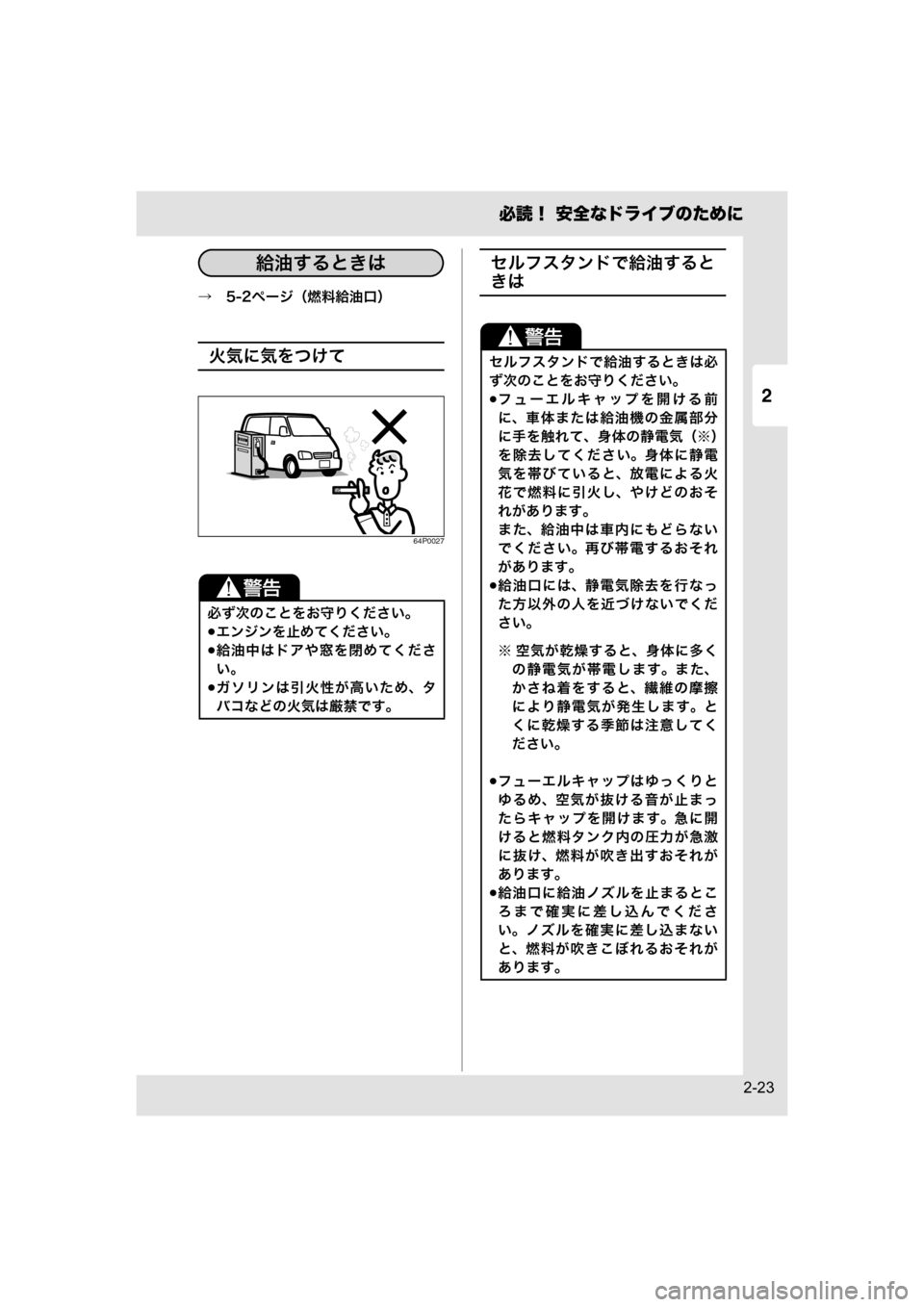

2
必読！ 安全なドライブのために
2-23
→　5-2ページ（燃料給油口）
火気に気をつけて
64P0027
セルフスタンドで給油すると
きは
必ず次のことをお守りください。
エンジンを止めてください。
給油中はドアや窓を閉めてくださ
い。
ガソリンは引火性が高いため、タ
バコなどの火気は厳禁です。
給油するときは
セルフスタンドで給油するときは必
ず次のことをお守りください。
フューエルキャップを開ける前
に、車体または給油機の金属部分
に手を触れて、身体の静電気（※）
を除去してください。身体に静電
気を帯びていると、放電による火
花で燃料に引火し、やけどのおそ
れがあります。
また、給油中は車内にもどらない
でください。再び帯電するおそれ
があります。
給油口には、静電気除去を行なっ
た方以外の人を近づけないでくだ
さい。
※ 空気が乾燥すると、身体に多く
の静電気が帯電します。また、
かさね着をすると、繊維の摩擦
により静電気が発生します。と
くに乾燥する季節は注意してく
ださい。
フューエルキャップはゆっくりと
ゆるめ、空気が抜ける音が止まっ
たらキャップを開けます。急に開
けると燃料タンク内の圧力が急激
に抜け、燃料が吹き出すおそれが
あります。
給油口に給油ノズルを止まるとこ
ろまで確実に差し込んでくださ
い。ノズルを確実に差し込まない
と、燃料が吹きこぼれるおそれが
あります。
000-取扱説明書.book 23 ページ ２０１７年３月３１日　金曜日　午後３時９分

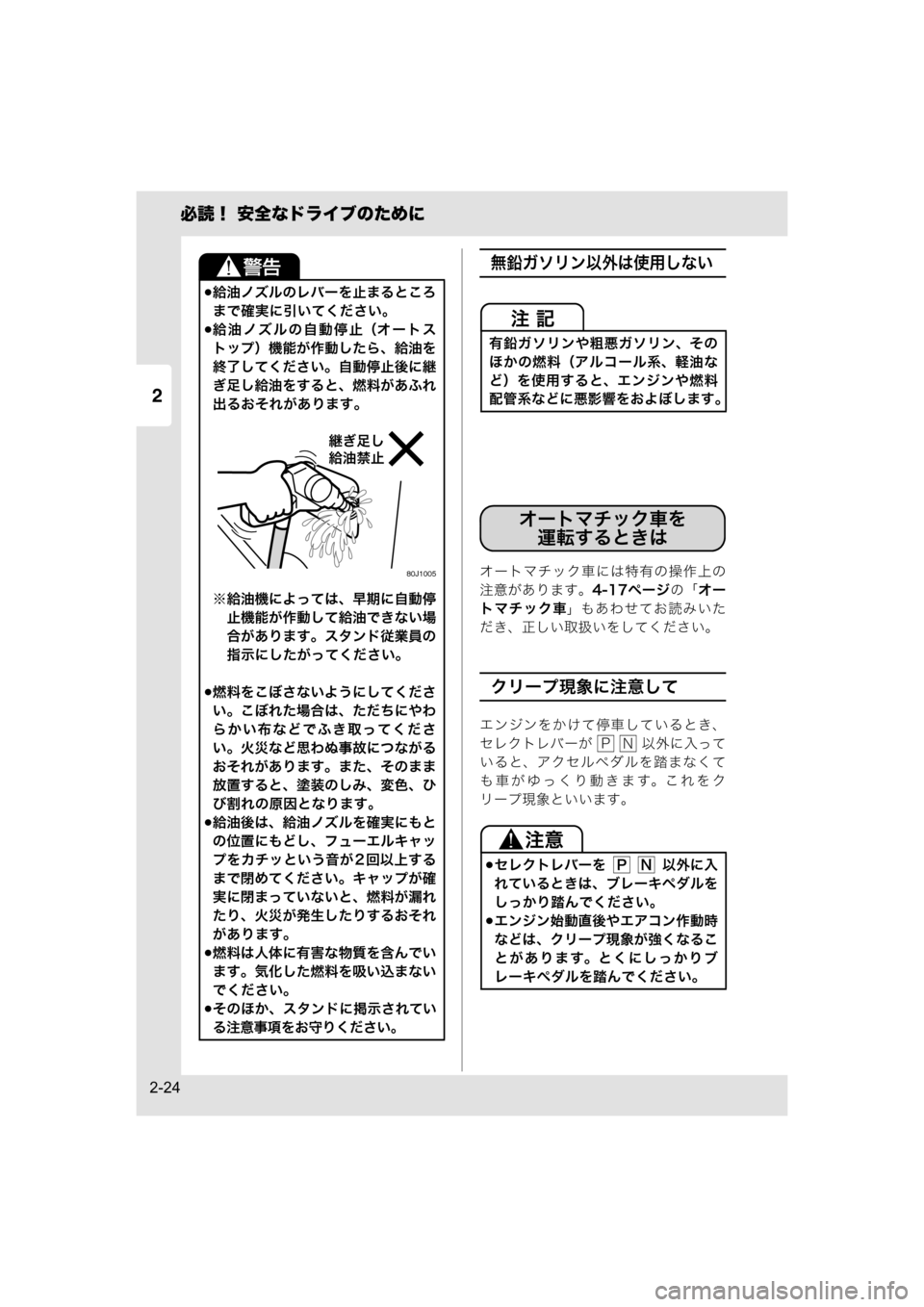

2
必読！ 安全なドライブのために
2-24
無鉛ガソリン以外は使用しない
オートマチック車には特有の操作上の
注意があります。4-17ページの「オー
トマチック車」もあわせてお読みいた
だき、正しい取扱いをしてください。
クリープ現象に注意して
エンジンをかけて停車しているとき、
セレクトレバーが 以外に入って
いると、アクセルペダルを踏まなくて
も車がゆっくり動きます。これをク
リープ現象といいます。
給油ノズルのレバーを止まるところ
まで確実に引いてください。
給油ノズルの自動停止（オートス
トップ）機能が作動したら、給油を
終了してください。自動停止後に継
ぎ足し給油をすると、燃料があふれ
出るおそれがあります。
80J1005
※給油機によっては、早期に自動停
止機能が作動して給油できない場
合があります。スタンド従業員の
指示にしたがってください。
燃料をこぼさないようにしてくださ
い。こぼれた場合は、ただちにやわ
らかい布などでふき取ってくださ
い。火災など思わぬ事故につながる
おそれがあります。また、そのまま
放置すると、塗装のしみ、変色、ひ
び割れの原因となります。
給油後は、給油ノズルを確実にもと
の位置にもどし、フューエルキャッ
プをカチッという音が 2 回以上する
まで閉めてください。キャップが確
実に閉まっていないと、燃料が漏れ
たり、火災が発生したりするおそれ
があります。
燃料は人体に有害な物質を含んでい
ます。気化した燃料を吸い込まない
でください。
そのほか、スタンドに掲示されてい
る注意事項をお守りください。
U!4*
Hã
¨
有鉛ガソリンや粗悪ガソリン、その
ほかの燃料（アルコール系、軽油な
ど）を使用すると、エンジンや燃料
配管系などに悪影響をおよぼします。
セレクトレバーを 以外に入
れているときは、ブレーキペダルを
しっかり踏んでください。
エンジン始動直後やエアコン作動時
などは、クリープ現象が強くなるこ
とがあります。とくにしっかりブ
レーキペダルを踏んでください。
オートマチック車を
運転するときは
PN
PN
000-取扱説明書.book 24 ページ ２０１７年３月３１日　金曜日　午後３時９分

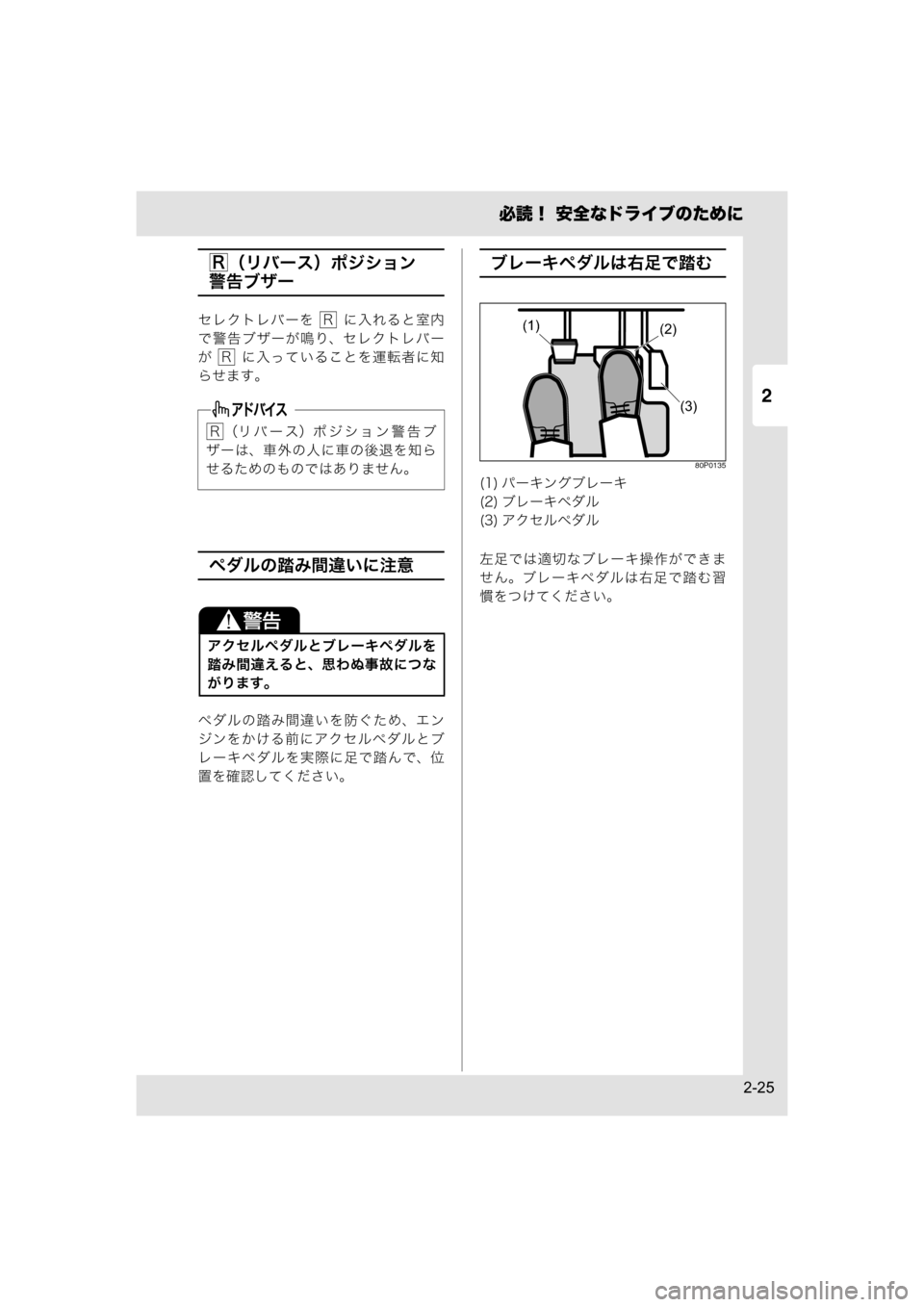

2
必読！ 安全なドライブのために
2-25
（リバース）ポジション
警告ブザー
セレクトレバーを に入れると室内
で警告ブザーが鳴り、セレクトレバー
が に入っていることを運転者に知
らせます。
ペダルの踏み間違いに注意
ペダルの踏み間違いを防ぐため、エン
ジンをかける前にアクセルペダルとブ
レーキペダルを実際に足で踏んで、位
置を確認してください。
ブレーキペダルは右足で踏む
80P0135
左足では適切なブレーキ操作ができま
せん。ブレーキペダルは右足で踏む習
慣をつけてください。 （リバース）ポジション警告ブ
ザーは、車外の人に車の後退を知ら
せるためのものではありません。
アクセルペダルとブレーキペダルを
踏み間違えると、思わぬ事故につな
がります。
R
R
R
R
(1) パーキングブレーキ
(2) ブレーキペダル
(3) アクセルペダル
(1)
(2)
(3)
000-取扱説明書.book 25 ページ ２０１７年３月３１日　金曜日　午後３時９分

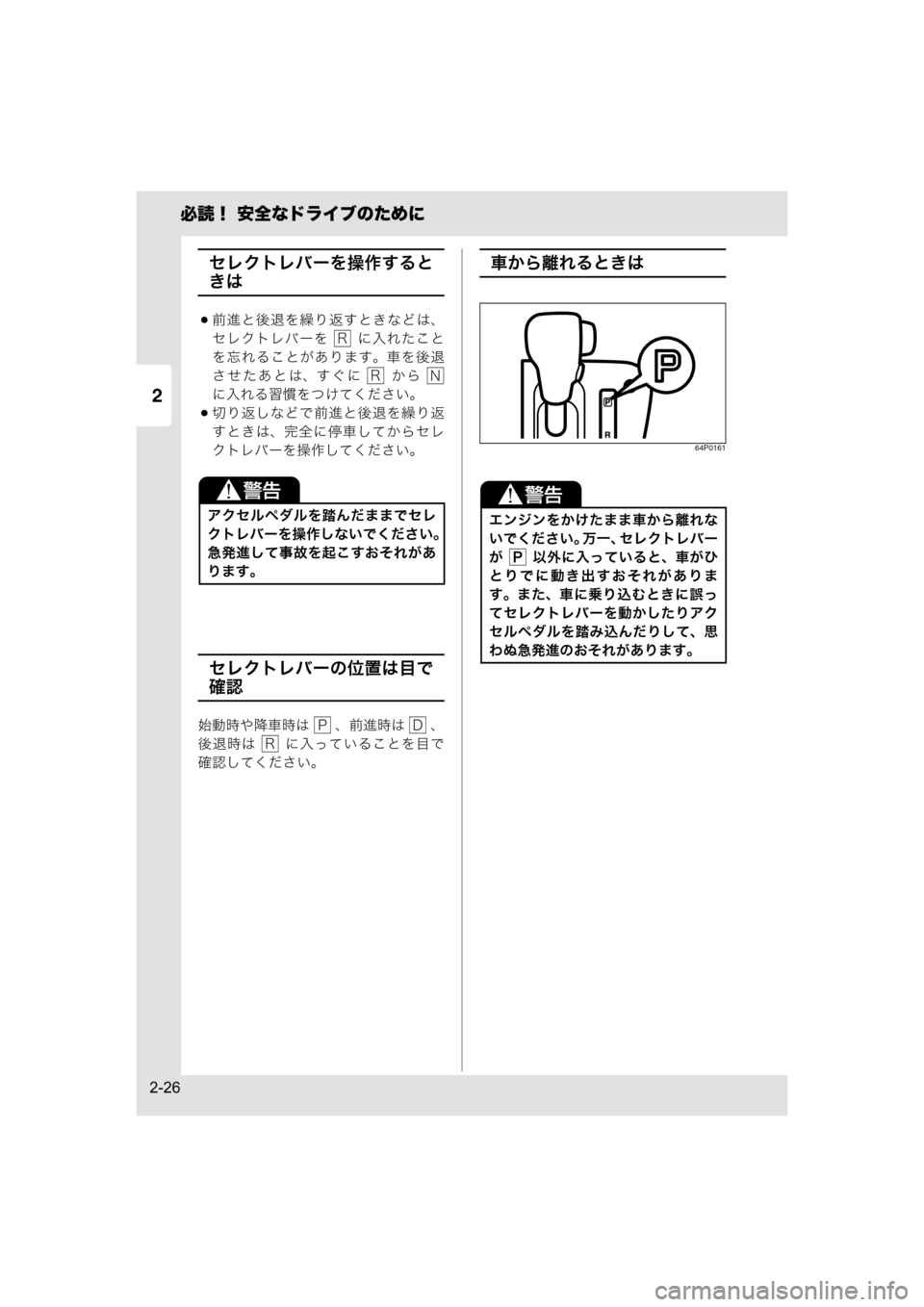

2
必読！ 安全なドライブのために
2-26
セレクトレバーを操作すると
きは
前進と後退を繰り返すときなどは、
セレクトレバーを に入れたこと
を忘れることがあります。車を後退
させたあとは、すぐに から
に入れる習慣をつけてください。
切り返しなどで前進と後退を繰り返
すときは、完全に停車してからセレ
クトレバーを操作してください。
セレクトレバーの位置は目で
確認
始動時や降車時は 、前進時は 、
後退時は に入っていることを目で
確認してください。
車から離れるときは
64P0161
アクセルペダルを踏んだままでセレ
クトレバーを操作しないでください。
急発進して事故を起こすおそれがあ
ります。
R
RN
PD
R
エンジンをかけたまま車から離れな
いでください。万一、セレクトレバー
が 以外に入っていると、車がひ
とりでに動き出すおそれがありま
す。また、車に乗り込むときに誤っ
てセレクトレバーを動かしたりアク
セルペダルを踏み込んだりして、思
わぬ急発進のおそれがあります。
P
000-取扱説明書.book 26 ページ ２０１７年３月３１日　金曜日　午後３時９分

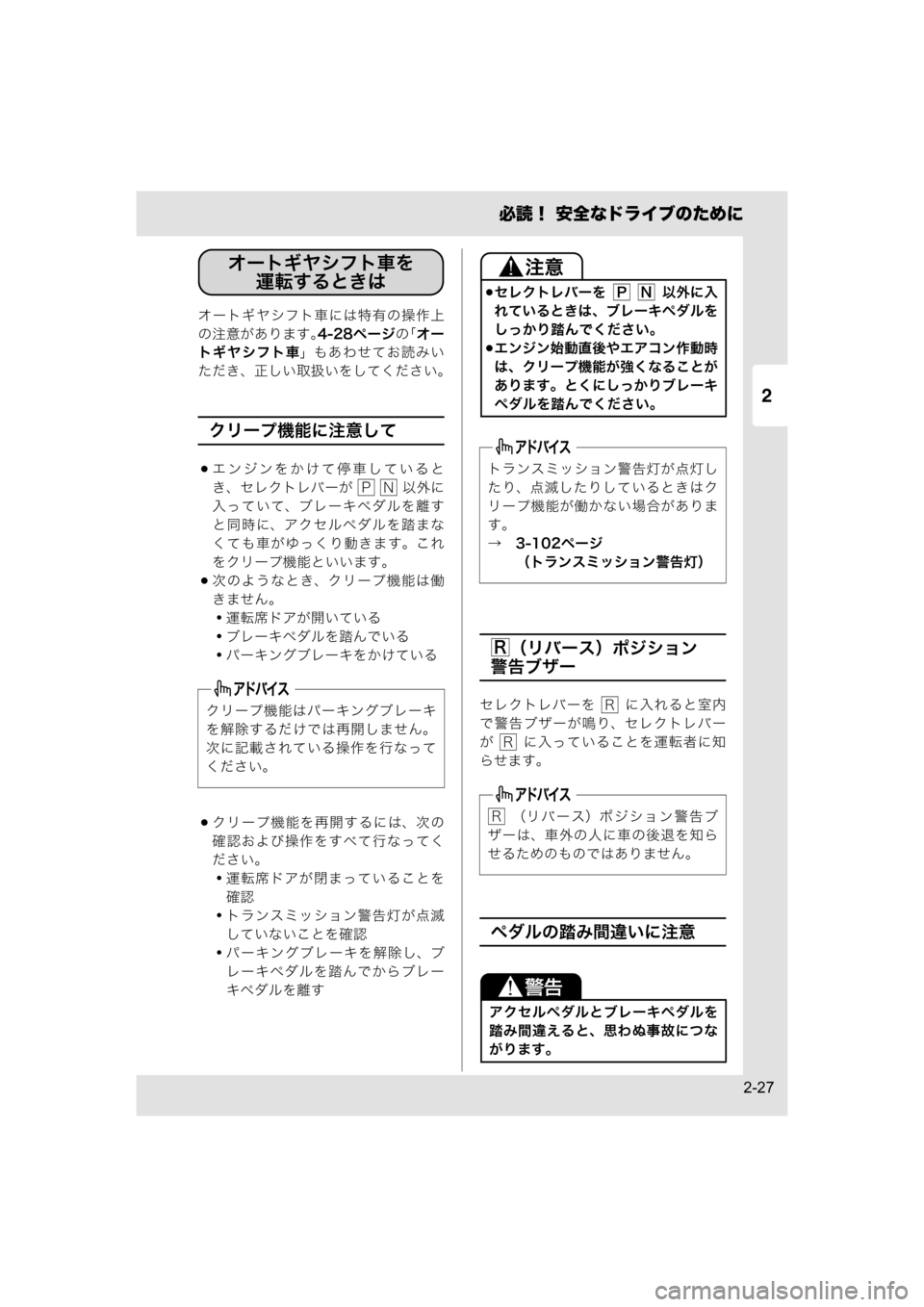

2
必読！ 安全なドライブのために
2-27
オートギヤシフト車には特有の操作上
の注意があります。4-28ページの「オー
トギヤシフト車」もあわせてお読みい
ただき、正しい取扱いをしてください。
クリープ機能に注意して
エンジンをかけて停車していると
き、セレクトレバーが 以外に
入っていて、ブレーキペダルを離す
と同時に、アクセルペダルを踏まな
くても車がゆっくり動きます。これ
をクリープ機能といいます。
次のようなとき、クリープ機能は働
きません。
・運転席ドアが開いている
・ブレーキペダルを踏んでいる
・パーキングブレーキをかけている
クリープ機能を再開するには、次の
確認および操作をすべて行なってく
ださい。
・運転席ドアが閉まっていることを
確認
・トランスミッション警告灯が点滅
していないことを確認
・パーキングブレーキを解除し、ブ
レーキペダルを踏んでからブレー
キペダルを離す
（リバース）ポジション
警告ブザー
セレクトレバーを に入れると室内
で警告ブザーが鳴り、セレクトレバー
が に入っていることを運転者に知
らせます。
ペダルの踏み間違いに注意
クリープ機能はパーキングブレーキ
を解除するだけでは再開しません。
次に記載されている操作を行なって
ください。
オートギヤシフト車を
運転するときは
PN
セレクトレバーを 以外に入
れているときは、ブレーキペダルを
しっかり踏んでください。
エンジン始動直後やエアコン作動時
は、クリープ機能が強くなることが
あります。とくにしっかりブレーキ
ペダルを踏んでください。
トランスミッション警告灯が点灯し
たり、点滅したりしているときはク
リープ機能が働かない場合がありま
す。
→　3-102ページ
（トランスミッション警告灯）
（リバース）ポジション警告ブ
ザーは、車外の人に車の後退を知ら
せるためのものではありません。
アクセルペダルとブレーキペダルを
踏み間違えると、思わぬ事故につな
がります。
PN
R
R
R
R
000-取扱説明書.book 27 ページ ２０１７年３月３１日　金曜日　午後３時９分

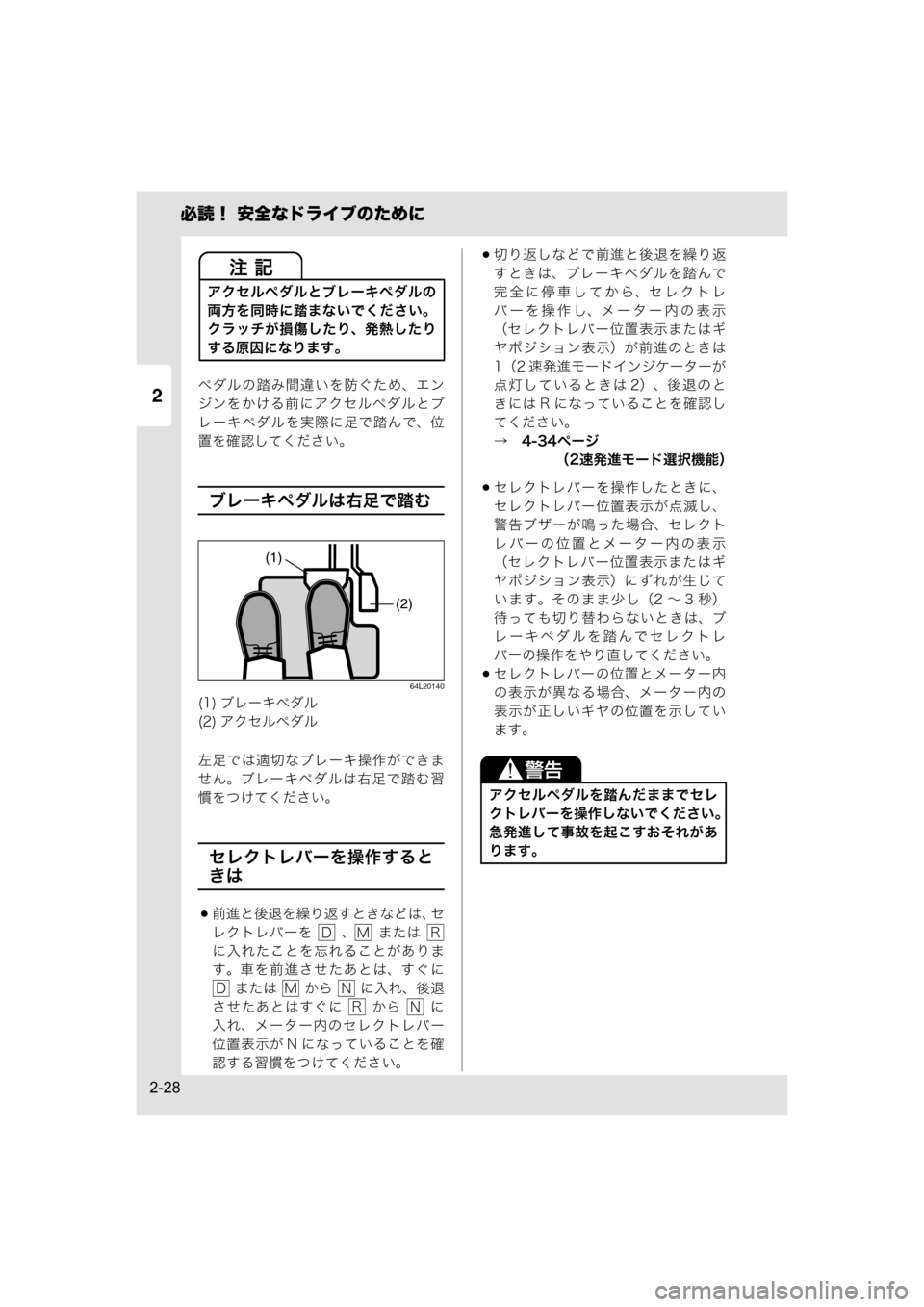

2
必読！ 安全なドライブのために
2-28
ペダルの踏み間違いを防ぐため、エン
ジンをかける前にアクセルペダルとブ
レーキペダルを実際に足で踏んで、位
置を確認してください。
ブレーキペダルは右足で踏む
64L20140
左足では適切なブレーキ操作ができま
せん。ブレーキペダルは右足で踏む習
慣をつけてください。
セレクトレバーを操作すると
きは
前進と後退を繰り返すときなどは、セ
レクトレバーを 、 または
に入れたことを忘れることがありま
す。車を前進させたあとは、すぐに
または から に入れ、後退
させたあとはすぐに から に
入れ、メーター内のセレクトレバー
位置表示が N になっていることを確
認する習慣をつけてください。
切り返しなどで前進と後退を繰り返
すときは、ブレーキペダルを踏んで
完全に停車してから、セレクトレ
バーを操作し、メーター内の表示
（セレクトレバー位置表示またはギ
ヤポジション表示）が前進のときは
1（2 速発進モードインジケーターが
点灯しているときは 2）、後退のと
きには R になっていることを確認し
てください。
→　4-34ページ
（2速発進モード選択機能）
セレクトレバーを操作したときに、
セレクトレバー位置表示が点滅し、
警告ブザーが鳴った場合、セレクト
レバーの位置とメーター内の表示
（セレクトレバー位置表示またはギ
ヤポジション表示）にずれが生じて
います。そのまま少し（2 ～ 3 秒）
待っても切り替わらないときは、ブ
レーキペダルを踏んでセレクトレ
バーの操作をやり直してください。
セレクトレバーの位置とメーター内
の表示が異なる場合、メーター内の
表示が正しいギヤの位置を示してい
ます。
アクセルペダルとブレーキペダルの
両方を同時に踏まないでください。
クラッチが損傷したり、発熱したり
する原因になります。
(1) ブレーキペダル
(2) アクセルペダル
(1)
(2)
DMR
DMN
RN
アクセルペダルを踏んだままでセレ
クトレバーを操作しないでください。
急発進して事故を起こすおそれがあ
ります。
000-取扱説明書.book 28 ページ ２０１７年３月３１日　金曜日　午後３時９分

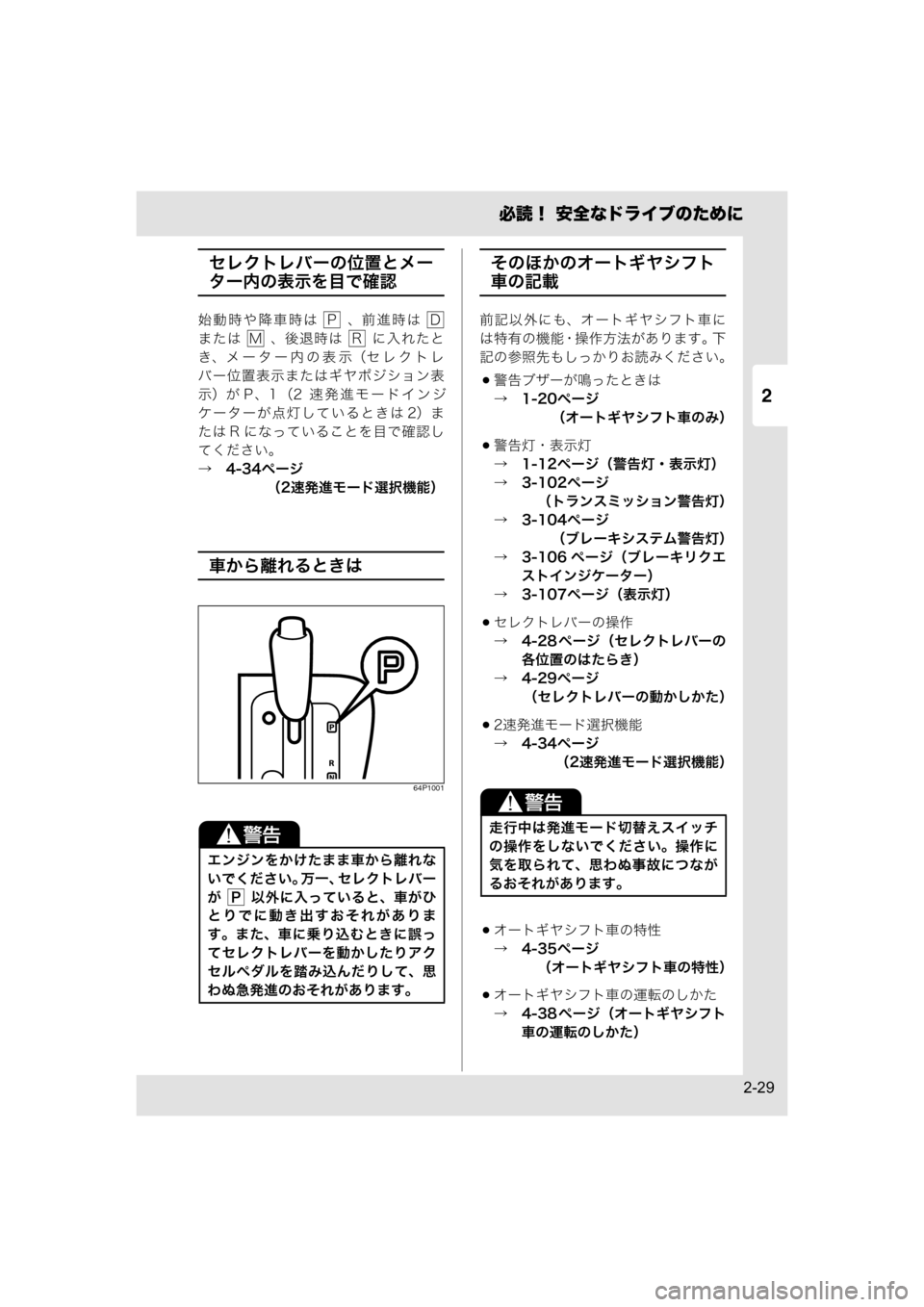

2
必読！ 安全なドライブのために
2-29
セレクトレバーの位置とメー
ター内の表示を目で確認
始動時や降車時は 、前進時は
または 、後退時は に入れたと
き、メーター内の表示（セレクトレ
バー位置表示またはギヤポジション表
示）が P、1（2 速発進モードインジ
ケーターが点灯しているときは 2）ま
たは R になっていることを目で確認し
てください。
→　4-34ページ
（2速発進モード選択機能）
車から離れるときは
64P1001
そのほかのオートギヤシフト
車の記載
前記以外にも、オートギヤシフト車に
は特有の機能・操作方法があります。下
記の参照先もしっかりお読みください。
警告ブザーが鳴ったときは
→　1-20ページ
（オートギヤシフト車のみ）
警告灯・表示灯
→　1-12ページ（警告灯・表示灯）
→　3-102ページ
（トランスミッション警告灯）
→　3-104ページ
（ブレーキシステム警告灯）
→　3-106 ページ（ブレーキリクエ
ストインジケーター）
→　3-107ページ（表示灯）
セレクトレバーの操作
→　4-28 ページ（セレクトレバーの
各位置のはたらき）
→　4-29ページ
（セレクトレバーの動かしかた）
2速発進モード選択機能
→　4-34ページ
（2速発進モード選択機能）
オートギヤシフト車の特性
→　4-35ページ
（オートギヤシフト車の特性）
オートギヤシフト車の運転のしかた
→　4-38 ページ（オートギヤシフト
車の運転のしかた） エンジンをかけたまま車から離れな
いでください。万一、セレクトレバー
が 以外に入っていると、車がひ
とりでに動き出すおそれがありま
す。また、車に乗り込むときに誤っ
てセレクトレバーを動かしたりアク
セルペダルを踏み込んだりして、思
わぬ急発進のおそれがあります。
PD
MR
P
走行中は発進モード切替えスイッチ
の操作をしないでください。操作に
気を取られて、思わぬ事故につなが
るおそれがあります。
000-取扱説明書.book 29 ページ ２０１７年３月３１日　金曜日　午後３時９分

2
必読！ 安全なドライブのために
2-30
3-28ページの「オートステップ」もあ
わせてお読みいただき、オートステッ
プ装備車の特性や操作上の注意を十分
理解して正しい取扱いをしてください。
オートステップとは
オートステップは、高齢のかたや小さ
いお子さまが助手席側のスライドドア
から乗り降りするときの補助装置です。
オートステップは、車体の左側面か
ら約 15 cm、地上から約 17 cm の高
さまで張り出します。ただし、次の
ような場合には、地上からの高さが
変わります。
・車に人やものを乗せている
・オートステップに人が乗っている
・路面に凹凸がある
オートステップの張り出しおよび格
納動作は、スライドドアの開閉から
それぞれ約2秒間かかります。
オートステップの許容荷重は 150 kg
までとなっています。
64P0029
助手席側のスライドドアから
乗り降りするときは
オートステップの手入れ
→　3-105ページ
（オートステップ警告灯）
→　6-18 ページ（オートステップ装備
車の手入れ）
→　7-20 ページ（オートステップ用
ヒューズが切れたとき）
→　7-33 ページ（オートステップが
格納されないときは）
オートステップ装備車の
正しい使いかた
オートステップ張り出し時の長さ・高さ
約17cm 約15cm
オートステップと車体のすきまに、
手や足などを入れないでください。
とくに次のような場合は、周囲の安
全を十分に確認してから、助手席側
のスライドドアを開閉してくださ
い。オートステップの作動により、
人にけがをさせたり、ものが破損し
たりするおそれがあります。
・縁石や壁などがある狭い場所
・スライドドアの近くに人がいたり
ものがあったりする
・オートステップの上に人が乗って
いる
助手席側のスライドドアを完全に閉
めないと、オートステップは格納さ
れません。半ドアの状態で走行した
場合、一定の速度になるとオートス
テップは自動的に格納されますが、
人が歩くような遅い速度のときは格
納されないことがあります。張り出
したオートステップが人やものに当
たるおそれがありますので、ドアが
完全に閉まっているか確認してくだ
さい。
000-取扱説明書.book 30 ページ ２０１７年３月３１日　金曜日　午後３時９分
