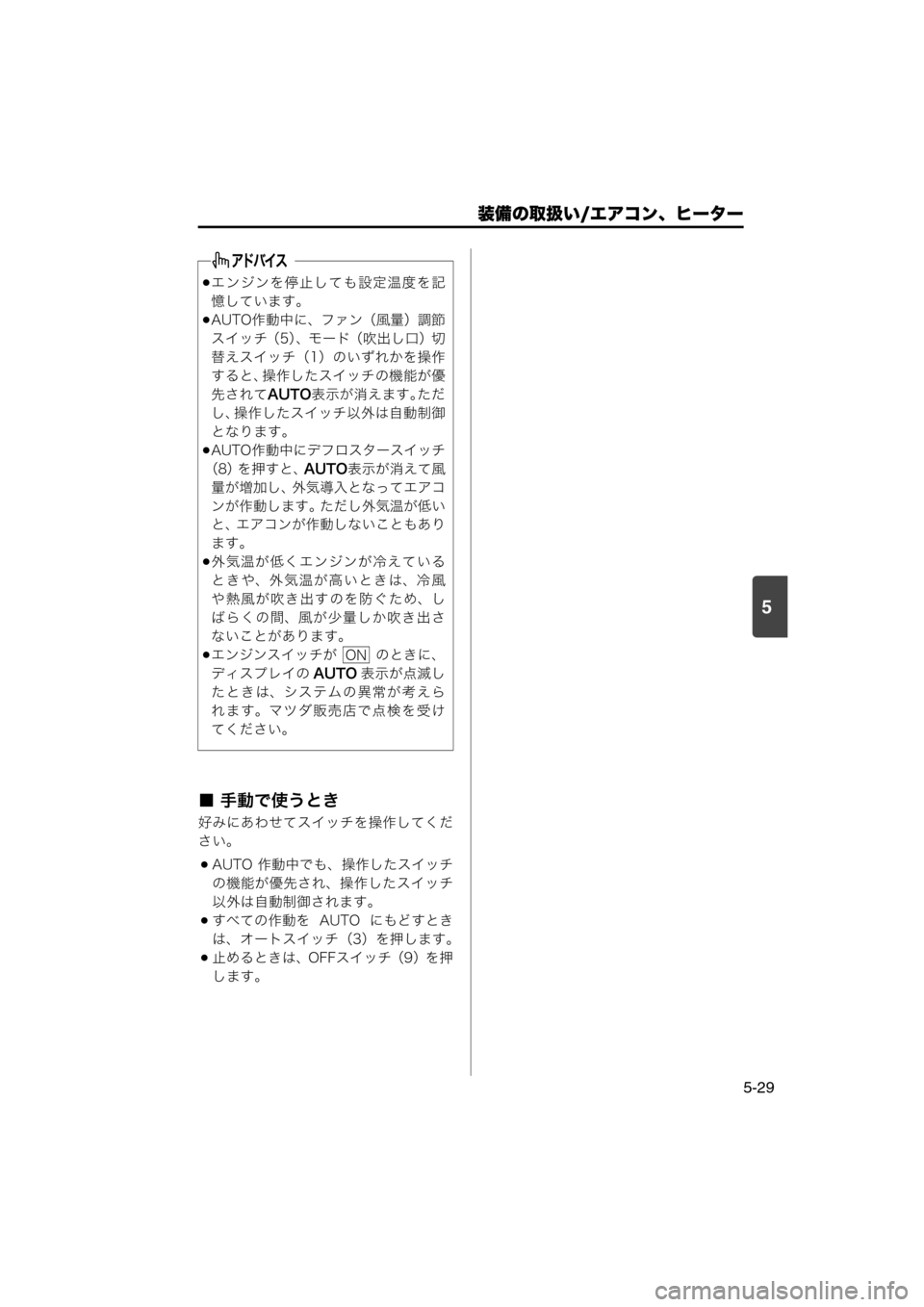

Page 297 of 400
装備の取扱い/エアコン、ヒーター
5-29
5
■ 手動で使うとき
好みにあわせてスイッチを操作してくだ
さい。
AUTO 作動中でも、操作したスイッチ
の機能が優先され、操作したスイッチ
以外は自動制御されます。
すべての作動を AUTO にもどすとき
は、オートスイッチ(3)を押します。
止めるときは、OFFスイッチ(9)を押
します。
エンジンを停止しても設定温度を記
憶しています。
AUTO作動中に、ファン(風量)調節
スイッチ(5)、モード(吹出し口)切
替えスイッチ(1)のいずれかを操作
すると、操作したスイッチの機能が優
先されてAUTO表示が消えます。ただ
し、操作したスイッチ以外は自動制御
となります。
AUTO作動中にデフロスタースイッチ
(8)を押すと、AUTO表示が消えて風
量が増加し、外気導入となってエアコ
ンが作動します。ただし外気温が低い
と、エアコンが作動しないこともあり
ます。
外気温が低くエンジンが冷えている
ときや、外気温が高いときは、冷風
や熱風が吹き出すのを防ぐため、し
ばらくの間、風が少量しか吹き出さ
ないことがあります。
エンジンスイッチが のときに、
ディスプレイのAUTO表示が点滅し
たときは、システムの異常が考えら
れます。マツダ販売店で点検を受け
てください。ON
000-取扱説明書.book 29 ページ 2017年3月31日 金曜日 午後3時9分

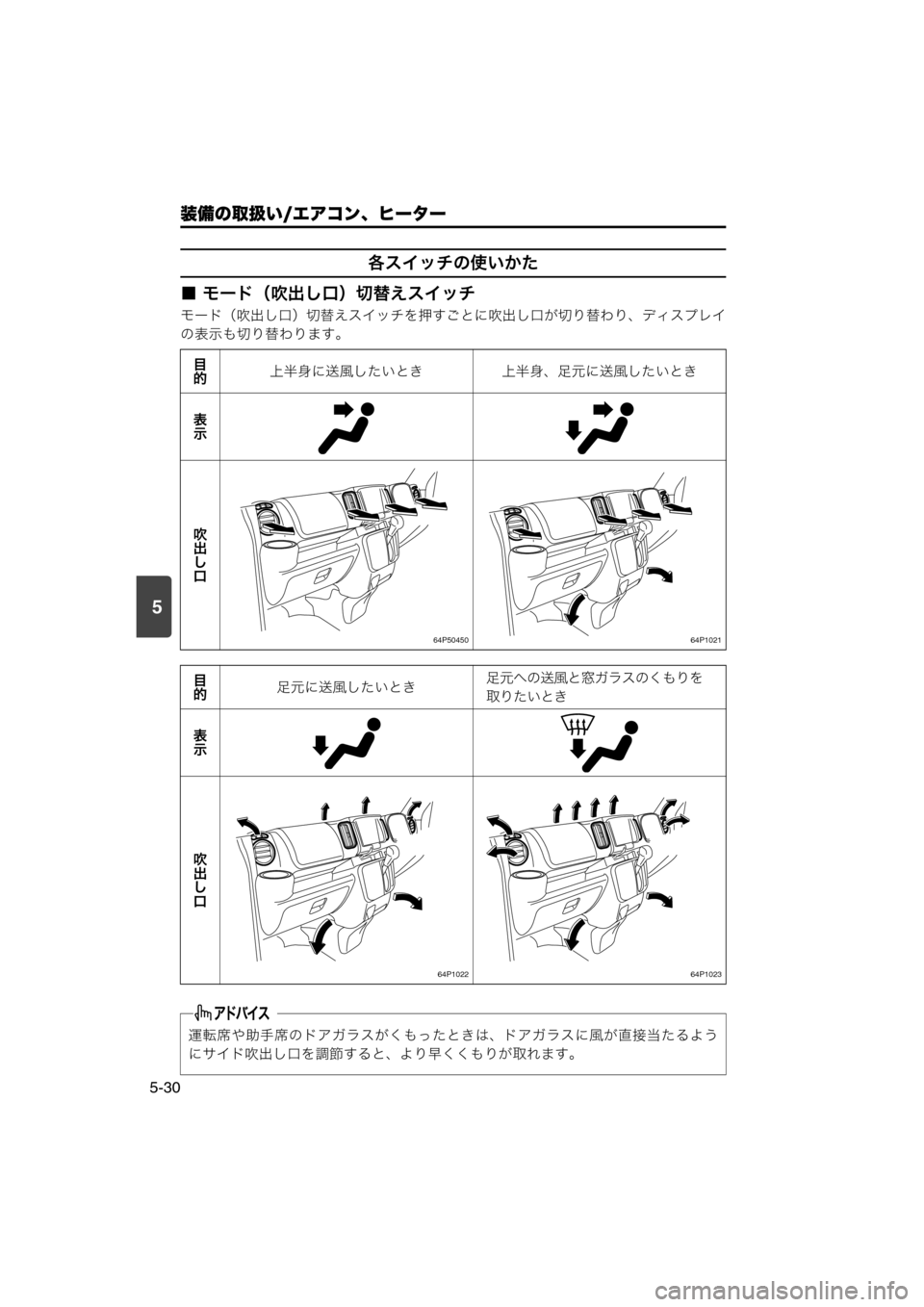

Page 298 of 400
5
装備の取扱い/エアコン、ヒーター
5-30
各スイッチの使いかた
■ モード(吹出し口)切替えスイッチ
モード(吹出し口)切替えスイッチを押すごとに吹出し口が切り替わり、ディスプレイ
の表示も切り替わります。
目
的上半身に送風したいとき 上半身、足元に送風したいとき
表
示
吹
出
し
口
64P50450 64P1021
目
的足元に送風したいとき足元への送風と窓ガラスのくもりを
取りたいとき
表
示
吹
出
し
口
64P1022 64P1023
運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接当たるよう
にサイド吹出し口を調節すると、より早くくもりが取れます。
000-取扱説明書.book 30 ページ 2017年3月31日 金曜日 午後3時9分

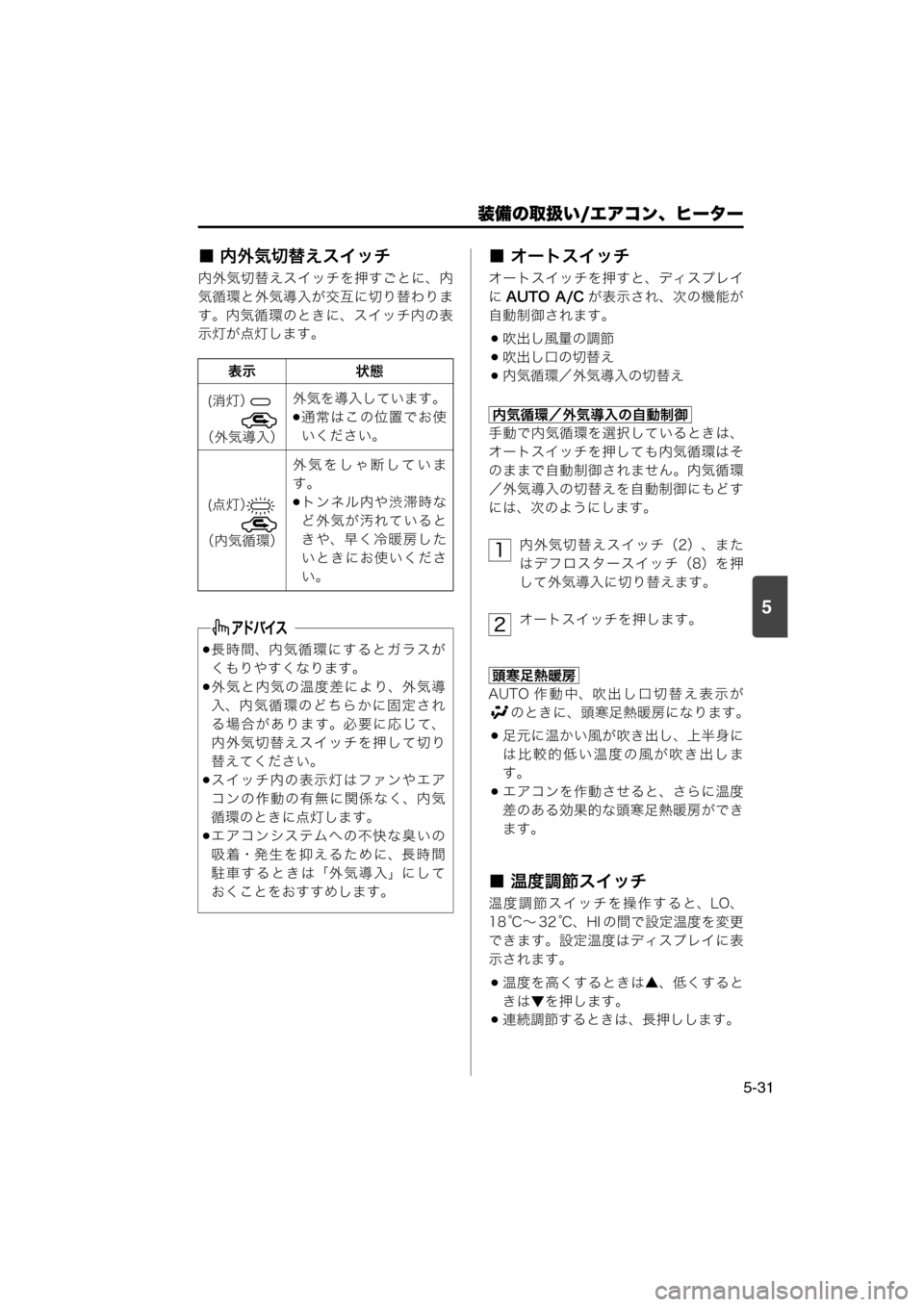

Page 299 of 400

装備の取扱い/エアコン、ヒーター
5-31
5
■ 内外気切替えスイッチ
内外気切替えスイッチを押すごとに、内
気循環と外気導入が交互に切り替わりま
す。内気循環のときに、スイッチ内の表
示灯が点灯します。
■ オートスイッチ
オートスイッチを押すと、ディスプレイ
にAUTO A/Cが表示され、次の機能が
自動制御されます。
吹出し風量の調節
吹出し口の切替え
内気循環/外気導入の切替え
手動で内気循環を選択しているときは、
オートスイッチを押しても内気循環はそ
のままで自動制御されません。内気循環
/外気導入の切替えを自動制御にもどす
には、次のようにします。
内外気切替えスイッチ(2)、また
はデフロスタースイッチ(8)を押
して外気導入に切り替えます。
オートスイッチを押します。
AUTO 作動中、吹出し口切替え表示が
のときに、頭寒足熱暖房になります。
足元に温かい風が吹き出し、上半身に
は比較的低い温度の風が吹き出しま
す。
エアコンを作動させると、さらに温度
差のある効果的な頭寒足熱暖房ができ
ます。
■ 温度調節スイッチ
温度調節スイッチを操作すると、LO、
18 ℃~ 32 ℃、HI の間で設定温度を変更
できます。設定温度はディスプレイに表
示されます。
温度を高くするときは▲、低くすると
きは▼を押します。
連続調節するときは、長押しします。 表示 状態
(外気導入)外気を導入しています。
通常はこの位置でお使
いください。
(内気循環)外気をしゃ断していま
す。
トンネル内や渋滞時な
ど外気が汚れていると
きや、早く冷暖房した
いときにお使いくださ
い。
長時間、内気循環にするとガラスが
くもりやすくなります。
外気と内気の温度差により、外気導
入、内気循環のどちらかに固定され
る場合があります。必要に応じて、
内外気切替えスイッチを押して切り
替えてください。
スイッチ内の表示灯はファンやエア
コンの作動の有無に関係なく、内気
循環のときに点灯します。
エアコンシステムへの不快な臭いの
吸着・発生を抑えるために、長時間
駐車するときは「外気導入」にして
おくことをおすすめします。
¨aM&
¨_M&
内気循環/外気導入の自動制御
1
2
頭寒足熱暖房
000-取扱説明書.book 31 ページ 2017年3月31日 金曜日 午後3時9分

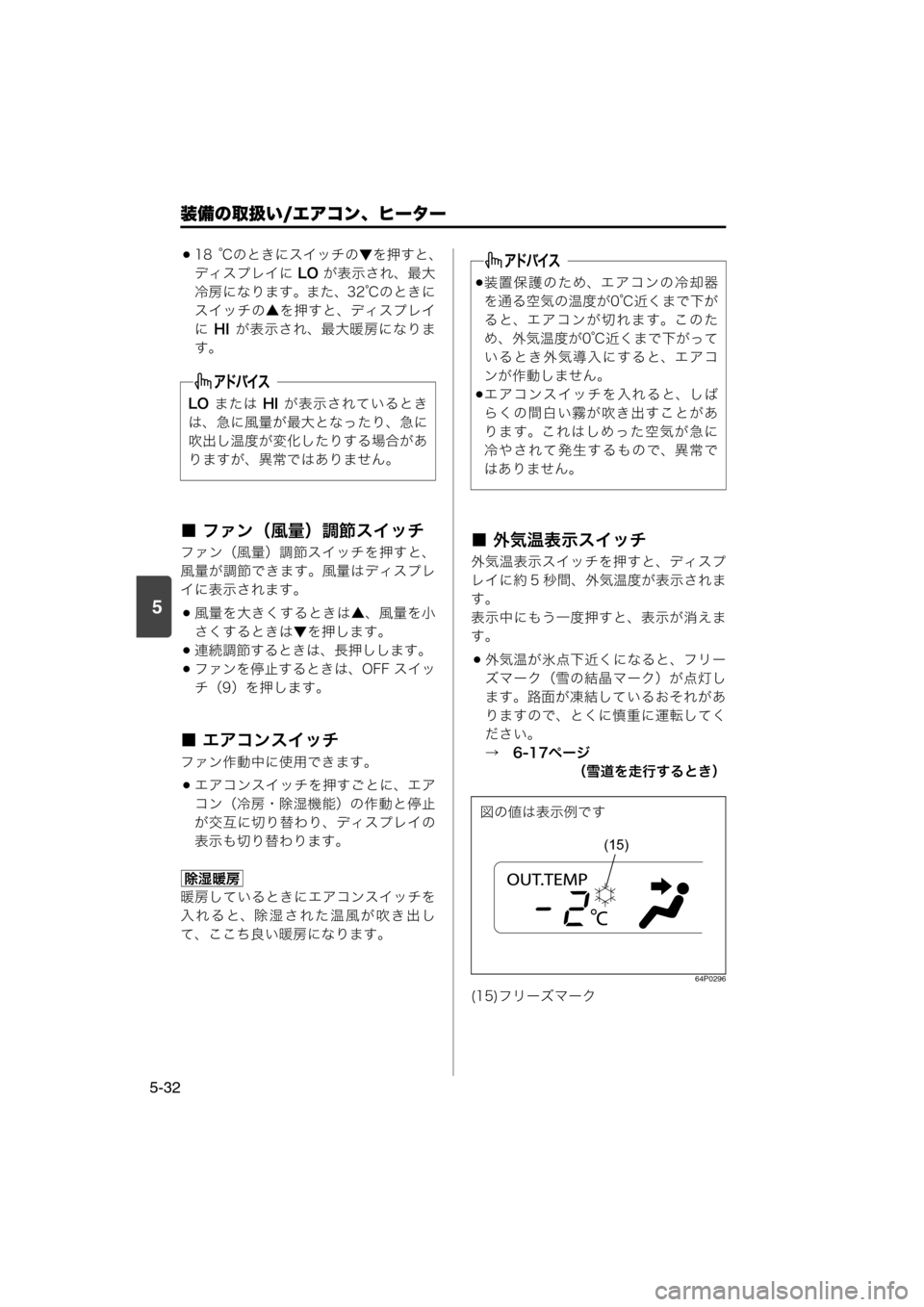

Page 300 of 400
装備の取扱い/エアコン、ヒーター
5-32
5
18 ℃のときにスイッチの▼を押すと、
ディスプレイに LO が表示され、最大
冷房になります。また、32℃のときに
スイッチの▲を押すと、ディスプレイ
に HI が表示され、最大暖房になりま
す。
■ ファン(風量)調節スイッチ
ファン(風量)調節スイッチを押すと、
風量が調節できます。風量はディスプレ
イに表示されます。
風量を大きくするときは▲、風量を小
さくするときは▼を押します。
連続調節するときは、長押しします。
ファンを停止するときは、OFF スイッ
チ(9)を押します。
■ エアコンスイッチ
ファン作動中に使用できます。
エアコンスイッチを押すごとに、エア
コン(冷房・除湿機能)の作動と停止
が交互に切り替わり、ディスプレイの
表示も切り替わります。
暖房しているときにエアコンスイッチを
入れると、除湿された温風が吹き出し
て、ここち良い暖房になります。
■ 外気温表示スイッチ
外気温表示スイッチを押すと、ディスプ
レイに約 5 秒間、外気温度が表示されま
す。
表示中にもう一度押すと、表示が消えま
す。
外気温が氷点下近くになると、フリー
ズマーク(雪の結晶マーク)が点灯し
ます。路面が凍結しているおそれがあ
りますので、とくに慎重に運転してく
ださい。
→ 6-17ページ
(雪道を走行するとき)
64P0296
LO または HI が表示されているとき
は、急に風量が最大となったり、急に
吹出し温度が変化したりする場合があ
りますが、異常ではありません。
除湿暖房
装置保護のため、エアコンの冷却器
を通る空気の温度が0℃近くまで下が
る と、エ ア コ ン が 切 れ ま す。こ の た
め、外気温度が0℃近くまで下がって
いるとき外気導入にすると、エアコ
ンが作動しません。
エアコンスイッチを入れると、しば
らくの間白い霧が吹き出すことがあ
ります。これはしめった空気が急に
冷やされて発生するもので、異常で
はありません。
(15)フリーズマーク
(15)
図の値は表示例です
000-取扱説明書.book 32 ページ 2017年3月31日 金曜日 午後3時9分

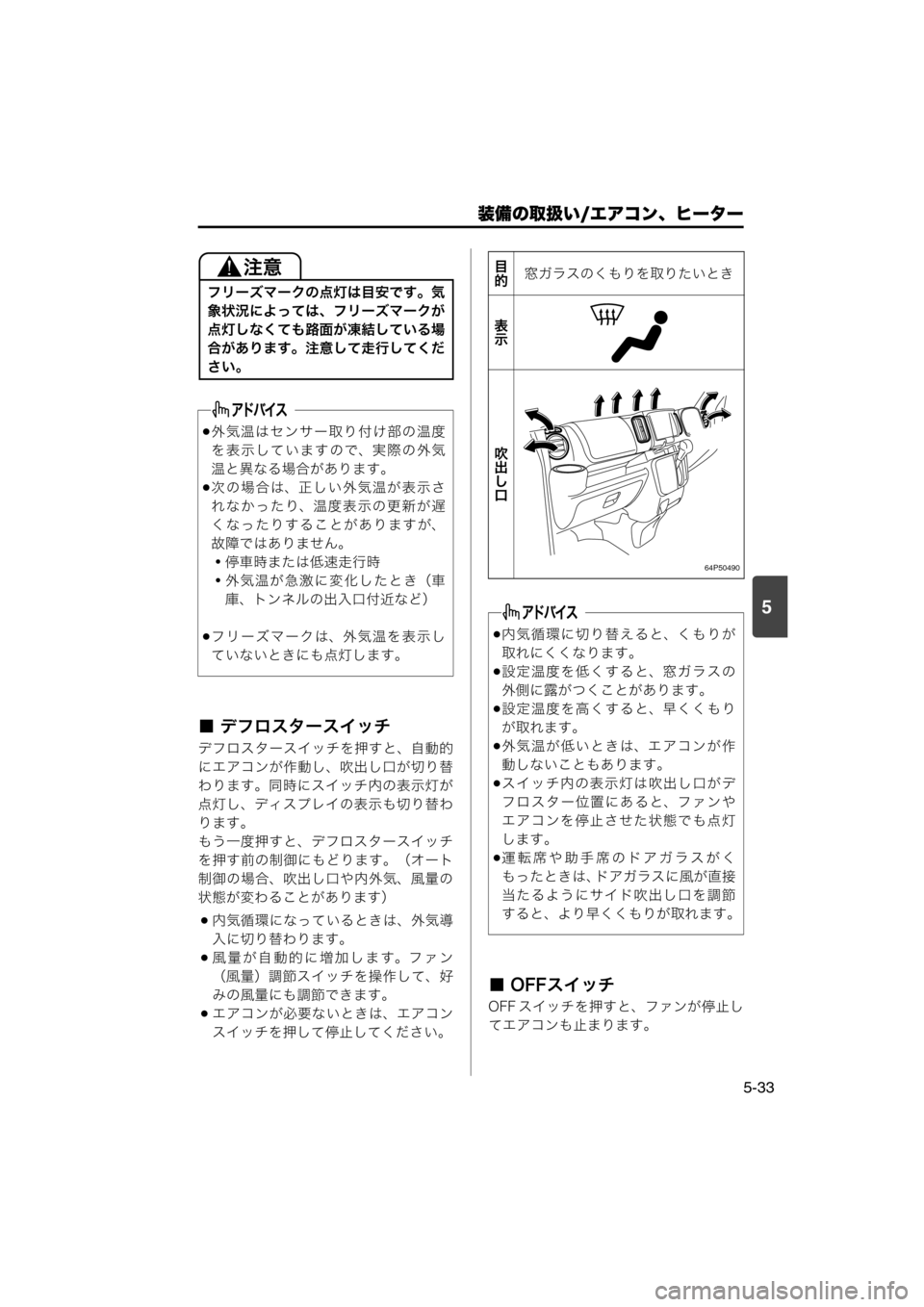

Page 301 of 400
装備の取扱い/エアコン、ヒーター
5-33
5
■ デフロスタースイッチ
デフロスタースイッチを押すと、自動的
にエアコンが作動し、吹出し口が切り替
わります。同時にスイッチ内の表示灯が
点灯し、ディスプレイの表示も切り替わ
ります。
もう一度押すと、デフロスタースイッチ
を押す前の制御にもどります。(オート
制御の場合、吹出し口や内外気、風量の
状態が変わることがあります)
内気循環になっているときは、外気導
入に切り替わります。
風量が自動的に増加します。ファン
(風量)調節スイッチを操作して、好
みの風量にも調節できます。
エアコンが必要ないときは、エアコン
スイッチを押して停止してください。
■ OFFスイッチ
OFF スイッチを押すと、ファンが停止し
てエアコンも止まります。 フリーズマークの点灯は目安です。気
象状況によっては、フリーズマークが
点灯しなくても路面が凍結している場
合があります。注意して走行してくだ
さい。
外気温はセンサー取り付け部の温度
を表示していますので、実際の外気
温と異なる場合があります。
次の場合は、正しい外気温が表示さ
れなかったり、温度表示の更新が遅
くなったりすることがありますが、
故障ではありません。
・停車時または低速走行時
・外気温が急激に変化したとき(車
庫、トンネルの出入口付近など)
フリーズマークは、外気温を表示し
ていないときにも点灯します。
目
的窓ガラスのくもりを取りたいとき
表
示
吹
出
し
口
64P50490
内気循環に切り替えると、くもりが
取れにくくなります。
設定温度を低くすると、窓ガラスの
外側に露がつくことがあります。
設定温度を高くすると、早くくもり
が取れます。
外気温が低いときは、エアコンが作
動しないこともあります。
スイッチ内の表示灯は吹出し口がデ
フロスター位置にあると、ファンや
エアコンを停止させた状態でも点灯
します。
運転席や助手席のドアガラスがく
もったときは、ドアガラスに風が直接
当たるようにサイド吹出し口を調節
すると、より早くくもりが取れます。
000-取扱説明書.book 33 ページ 2017年3月31日 金曜日 午後3時9分

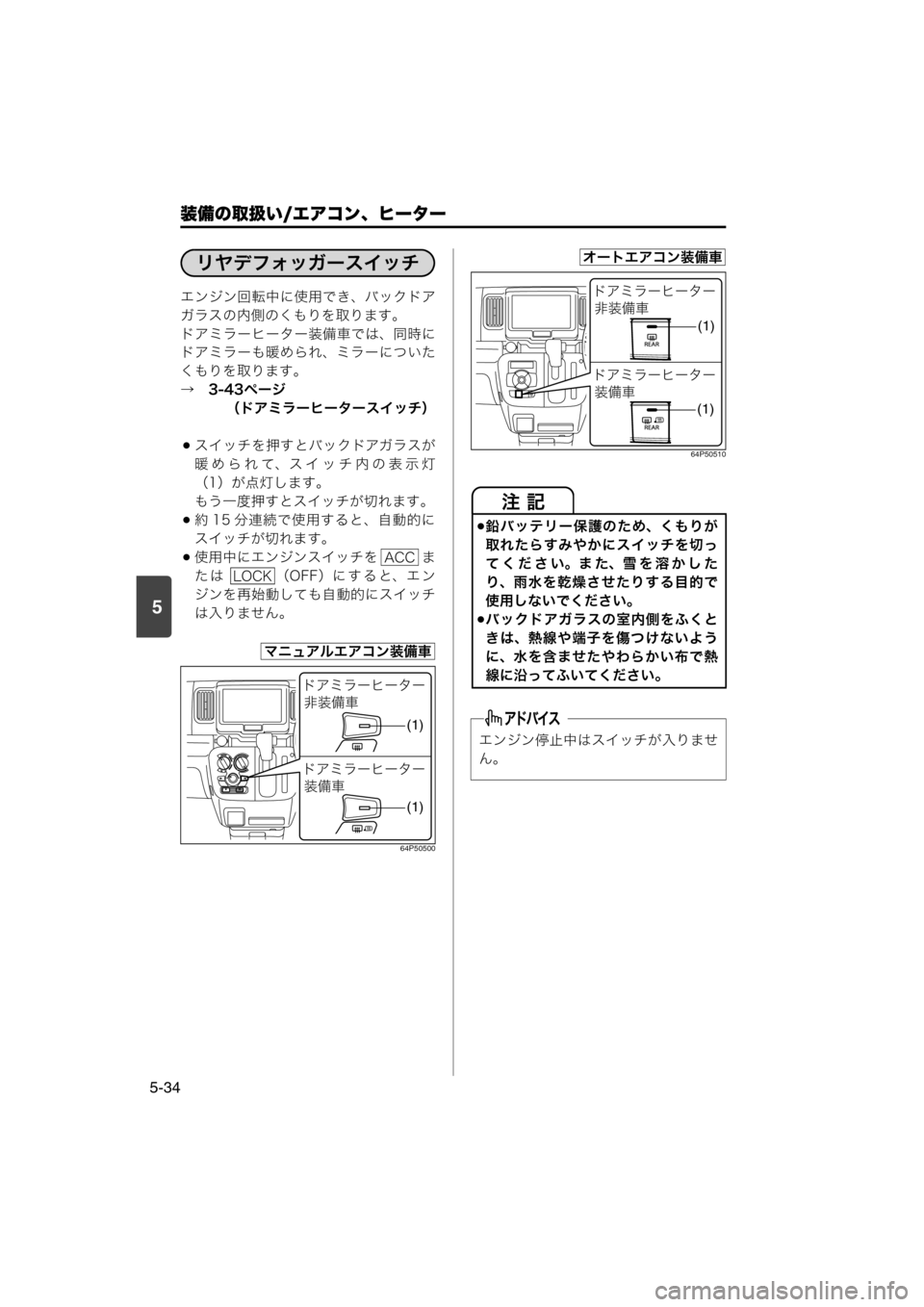

Page 302 of 400
装備の取扱い/エアコン、ヒーター
5-34
5
エンジン回転中に使用でき、バックドア
ガラスの内側のくもりを取ります。
ドアミラーヒーター装備車では、同時に
ドアミラーも暖められ、ミラーについた
くもりを取ります。
→ 3-43ページ
(ドアミラーヒータースイッチ)
スイッチを押すとバックドアガラスが
暖められて、スイッチ内の表示灯
(1)が点灯します。
もう一度押すとスイッチが切れます。
約 15 分連続で使用すると、自動的に
スイッチが切れます。
使用中にエンジンスイッチを ま
たは (OFF)にすると、エン
ジンを再始動しても自動的にスイッチ
は入りません。
64P5050064P50510
リヤデフォッガースイッチ
ACC
LOCK
マニュアルエアコン装備車
“l©³ÂœÂ‰Â
ÿ½ö~
“l©³ÂœÂ‰Â
½ö~
(1)
(1)
鉛バッテリー保護のため、くもりが
取れたらすみやかにスイッチを切っ
て く だ さ い。ま た、雪 を 溶 か し た
り、雨水を乾燥させたりする目的で
使用しないでください。
バックドアガラスの室内側をふくと
きは、熱線や端子を傷つけないよう
に、水を含ませたやわらかい布で熱
線に沿ってふいてください。
エンジン停止中はスイッチが入りませ
ん。
オートエアコン装備車
“l©³ÂœÂ‰Â
ÿ½ö~
(1)
“l©³ÂœÂ‰Â
½ö~
(1)
000-取扱説明書.book 34 ページ 2017年3月31日 金曜日 午後3時9分

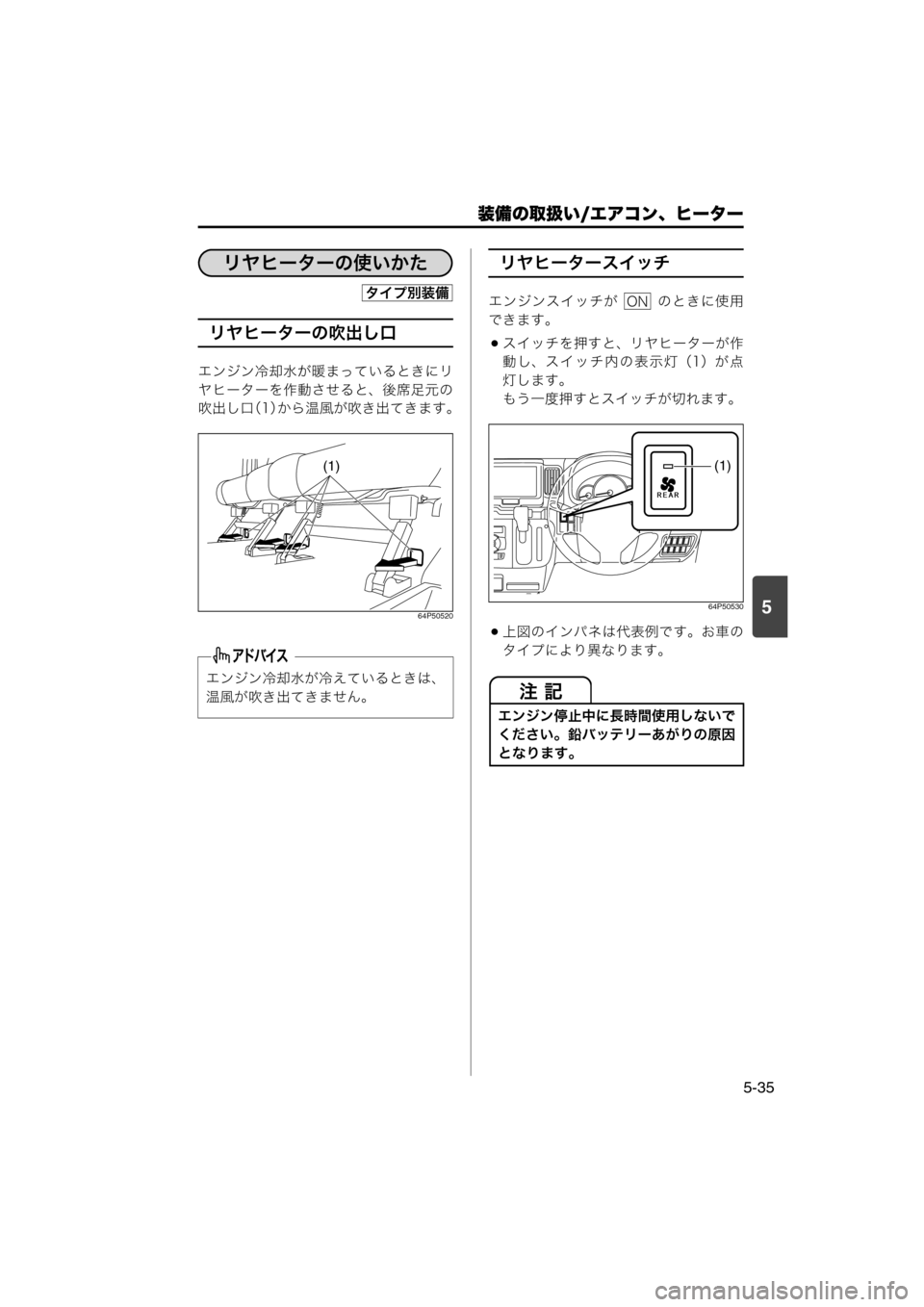

Page 303 of 400
装備の取扱い/エアコン、ヒーター
5-35
5
リヤヒーターの吹出し口
エンジン冷却水が暖まっているときにリ
ヤヒーターを作動させると、後席足元の
吹出し口(1)から温風が吹き出てきます。
64P50520
リヤヒータースイッチ
エンジンスイッチが のときに使用
できます。
スイッチを押すと、リヤヒーターが作
動し、スイッチ内の表示灯(1)が点
灯します。
もう一度押すとスイッチが切れます。
64P50530
上図のインパネは代表例です。お車の
タイプにより異なります。
エンジン冷却水が冷えているときは、
温風が吹き出てきません。
リヤヒーターの使いかた
タイプ別装備
(1)
エンジン停止中に長時間使用しないで
ください。鉛バッテリーあがりの原因
となります。
ON
(1)
000-取扱説明書.book 35 ページ 2017年3月31日 金曜日 午後3時9分

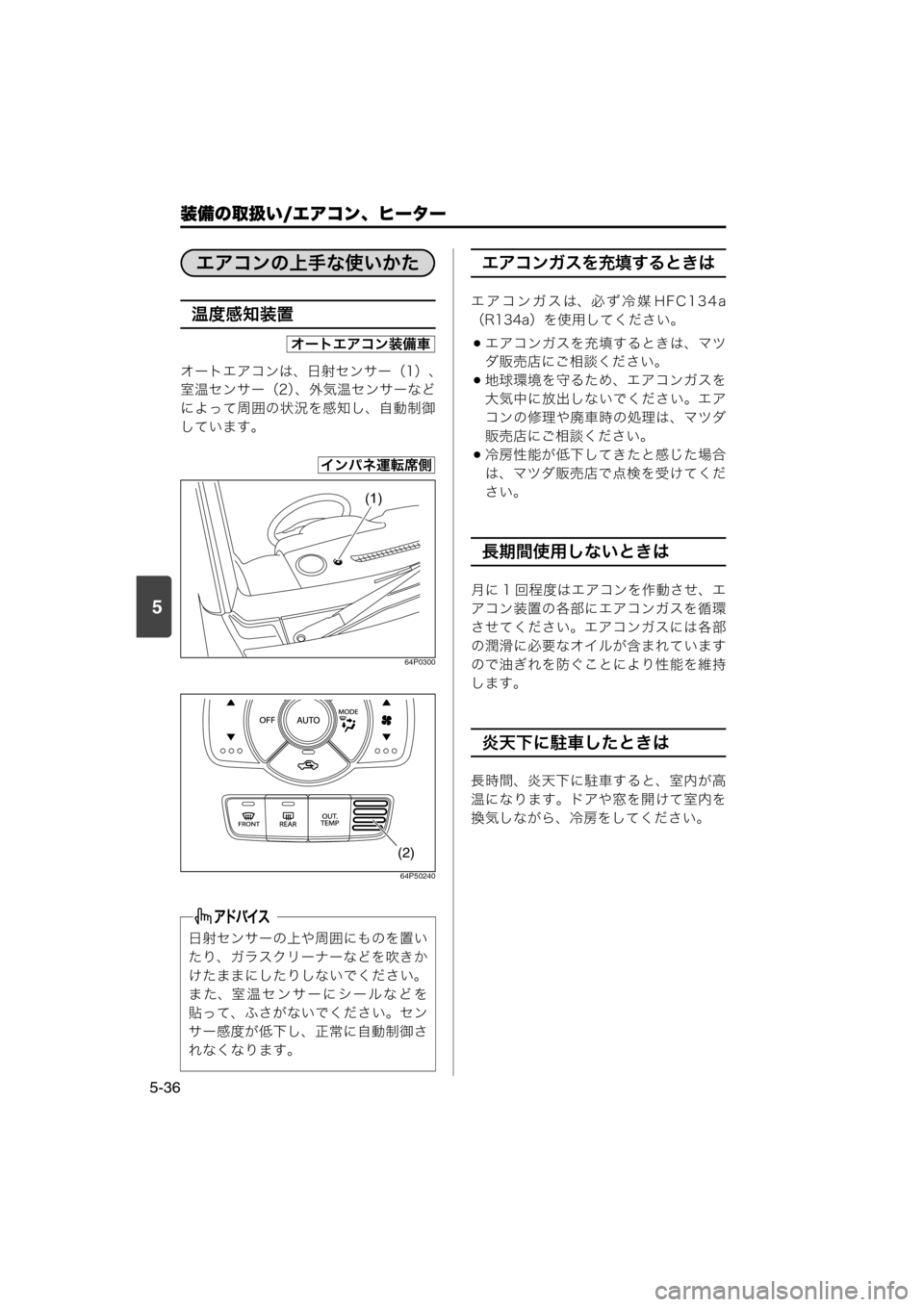

Page 304 of 400
装備の取扱い/エアコン、ヒーター
5-36
5
温度感知装置
オートエアコンは、日射センサー(1)、
室温センサー(2)、外気温センサーなど
によって周囲の状況を感知し、自動制御
しています。
64P0300
64P50240
エアコンガスを充填するときは
エアコンガスは、必ず冷媒 HFC134a
(R134a)を使用してください。
エアコンガスを充填するときは、マツ
ダ販売店にご相談ください。
地球環境を守るため、エアコンガスを
大気中に放出しないでください。エア
コンの修理や廃車時の処理は、マツダ
販売店にご相談ください。
冷房性能が低下してきたと感じた場合
は、マツダ販売店で点検を受けてくだ
さい。
長期間使用しないときは
月に 1 回程度はエアコンを作動させ、エ
アコン装置の各部にエアコンガスを循環
させてください。エアコンガスには各部
の潤滑に必要なオイルが含まれています
ので油ぎれを防ぐことにより性能を維持
します。
炎天下に駐車したときは
長時間、炎天下に駐車すると、室内が高
温になります。ドアや窓を開けて室内を
換気しながら、冷房をしてください。
日射センサーの上や周囲にものを置い
たり、ガラスクリーナーなどを吹きか
けたままにしたりしないでください。
また、室温センサーにシールなどを
貼って、ふさがないでください。セン
サー感度が低下し、正常に自動制御さ
れなくなります。
エアコンの上手な使いかた
オートエアコン装備車
インパネ運転席側
(1)
(2)
