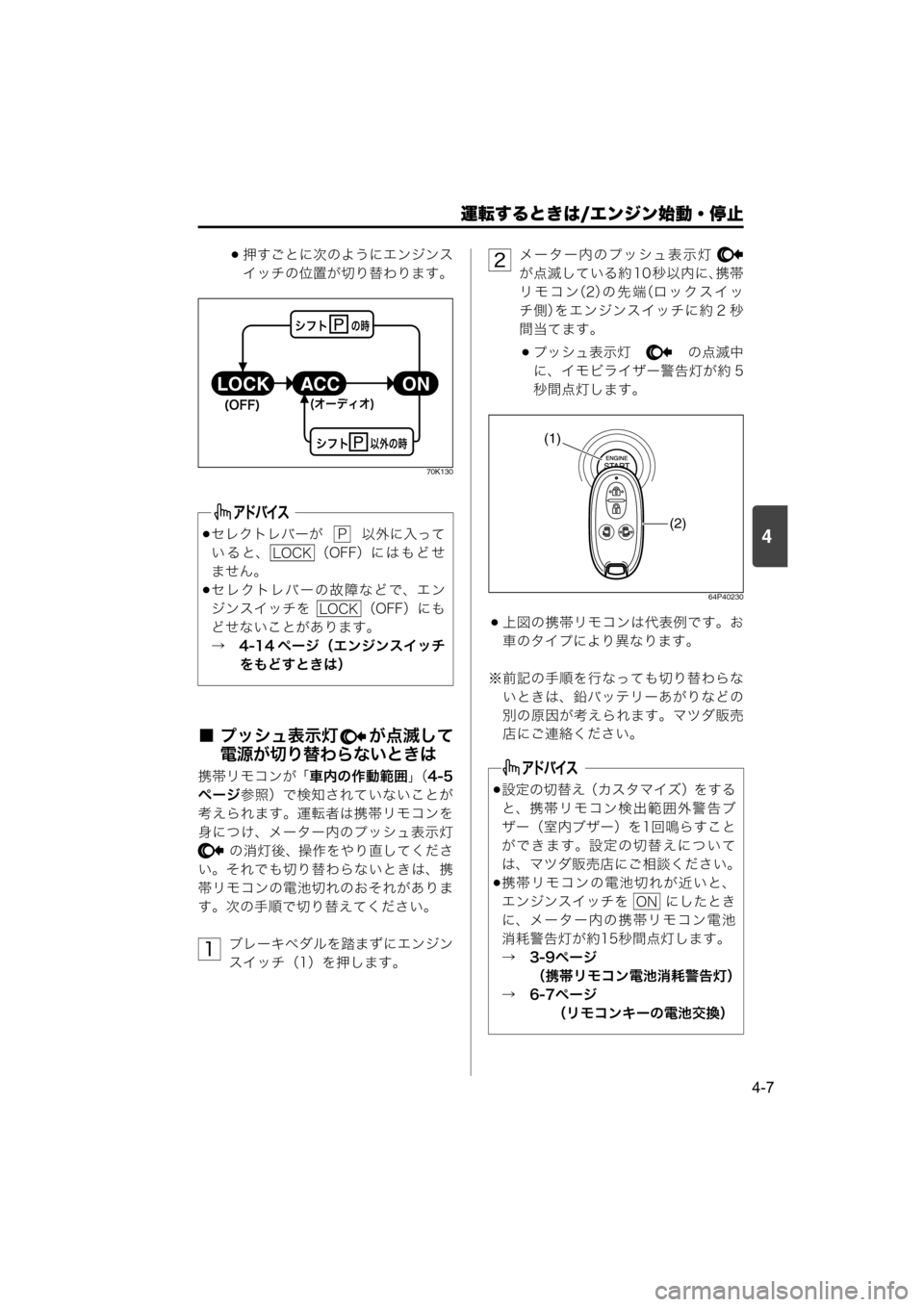

2018 MAZDA MODEL SCRUM VAN / WAGON 取扱説明書 (スクラムバン／ワゴン) (in Japanese)

運転するときは/エンジン始動・停止
4-7
4
押すごとに次のようにエンジンス
イッチの位置が切り替わります。
70K130
■ プッシュ表示灯 が点滅して
電源が切り替わらないときは
携帯リモコンが「車内の作動範囲」（4-5
ページ参照）で検知されていないことが
考えられます。運転者は携帯リモコンを
身につけ、メーター内のプッシュ表示灯
の消灯後、操作をやり直してくださ
い。それでも切り替わらないときは、携
帯リモコンの電池切れのおそれがありま
す。次の手順で切り替えてください。
ブレーキペダルを踏まずにエンジン
スイッチ（1）を押します。メーター内のプッシュ表示灯
が点滅している約 10 秒以内に、携帯
リモコン（2）の先端（ロックスイッ
チ側）をエンジンスイッチに約 2 秒
間当てます。
プッシュ表示灯 の点滅中
に、イモビライザー警告灯が約 5
秒間点灯します。
64P40230
上図の携帯リモコンは代表例です。お
車のタイプにより異なります。
※前記の手順を行なっても切り替わらな
いときは、鉛バッテリーあがりなどの
別の原因が考えられます。マツダ販売
店にご連絡ください。
セレクトレバーが 以外に入って
いると、 （OFF）にはもどせ
ません。
セレクトレバーの故障などで、エン
ジンスイッチを （OFF）にも
どせないことがあります。
→　4-14 ページ（エンジンスイッチ
をもどすときは）
PA½
POöA½
¨ÏÆÆ©
ON ACC LOCK
¨t‘mt©

P
LOCK
LOCK
1
設定の切替え（カスタマイズ）をする
と、携帯リモコン検出範囲外警告ブ
ザー（室内ブザー）を1回鳴らすこと
ができます。設定の切替えについて
は、マツダ販売店にご相談ください。
携帯リモコンの電池切れが近いと、
エンジンスイッチを にしたとき
に、メーター内の携帯リモコン電池
消耗警告灯が約15秒間点灯します。
→　3-9ページ
（携帯リモコン電池消耗警告灯）
→　6-7ページ
（リモコンキーの電池交換）
2
(2) (1)
ON
000-取扱説明書.book 7 ページ ２０１７年３月３１日　金曜日　午後３時９分

4

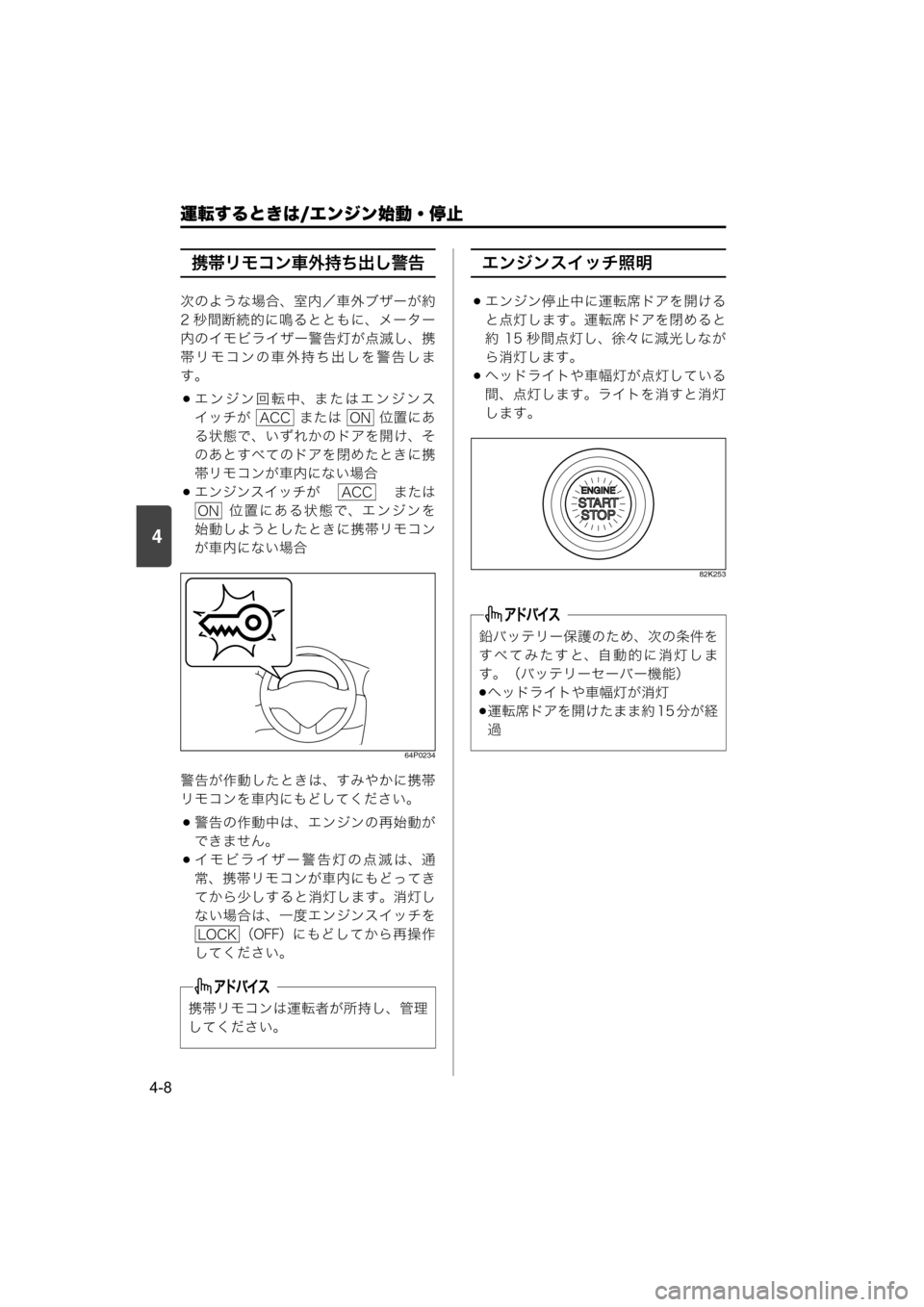

運転するときは/エンジン始動・停止
4-8
携帯リモコン車外持ち出し警告
次のような場合、室内／車外ブザーが約
2 秒間断続的に鳴るとともに、メーター
内のイモビライザー警告灯が点滅し、携
帯リモコンの車外持ち出しを警告しま
す。
エンジン回転中、またはエンジンス
イッチが または 位置にあ
る状態で、いずれかのドアを開け、そ
のあとすべてのドアを閉めたときに携
帯リモコンが車内にない場合
エンジンスイッチが または
位置にある状態で、エンジンを
始動しようとしたときに携帯リモコン
が車内にない場合
64P0234
警告が作動したときは、すみやかに携帯
リモコンを車内にもどしてください。
警告の作動中は、エンジンの再始動が
できません。
イモビライザー警告灯の点滅は、通
常、携帯リモコンが車内にもどってき
てから少しすると消灯します。消灯し
ない場合は、一度エンジンスイッチを
（OFF）にもどしてから再操作
してください。
エンジンスイッチ照明
エンジン停止中に運転席ドアを開ける
と点灯します。運転席ドアを閉めると
約 15 秒間点灯し、徐々に減光しなが
ら消灯します。
ヘッドライトや車幅灯が点灯している
間、点灯します。ライトを消すと消灯
します。
82K253
携帯リモコンは運転者が所持し、管理
してください。
ACCON
ACC
ON
LOCK
鉛バッテリー保護のため、次の条件を
すべてみたすと、自動的に消灯しま
す。（バッテリーセーバー機能）
ヘッドライトや車幅灯が消灯
運転席ドアを開けたまま約 15 分が経
過
000-取扱説明書.book 8 ページ ２０１７年３月３１日　金曜日　午後３時９分

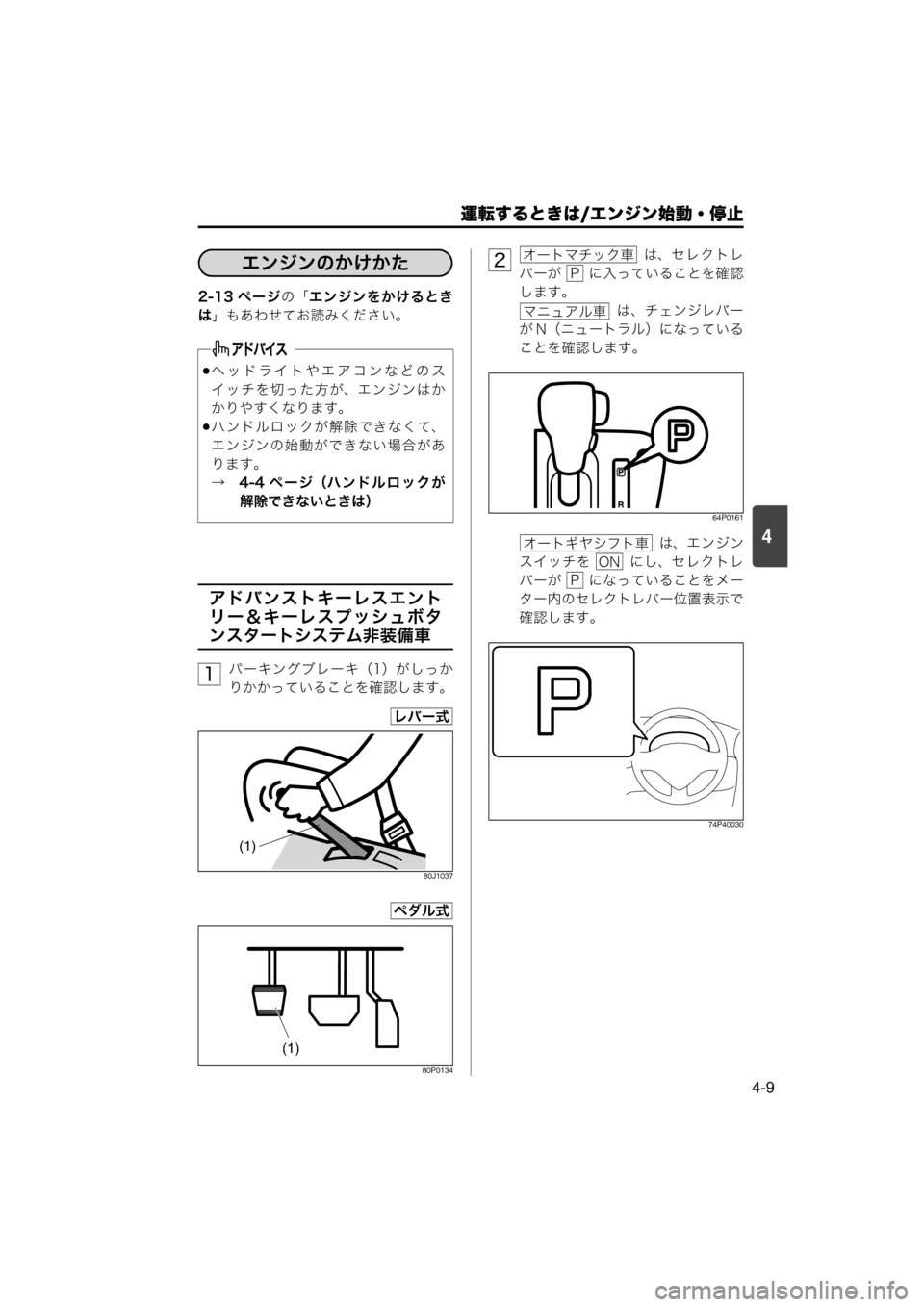

運転するときは/エンジン始動・停止
4-9
4
2-13 ページの「エンジンをかけるとき
は」もあわせてお読みください。
アドバンストキーレスエント
リー＆キーレスプッシュボタ
ンスタートシステム非装備車
パーキングブレーキ（1）がしっか
りかかっていることを確認します。
80J1037
80P0134
は、セレクトレ
バーが に入っていることを確認
します。
は、チェンジレバー
が N（ニュートラル）になっている
ことを確認します。
64P0161
は、エ ン ジ ン
スイッチを にし、セレクトレ
バーが になっていることをメー
ター内のセレクトレバー位置表示で
確認します。
74P40030
ヘッドライトやエアコンなどのス
イッチを切った方が、エンジンはか
かりやすくなります。
ハンドルロックが解除できなくて、
エンジンの始動ができない場合があ
ります。
→　4-4 ページ（ハンドルロックが
解除できないときは）
エンジンのかけかた
1


4

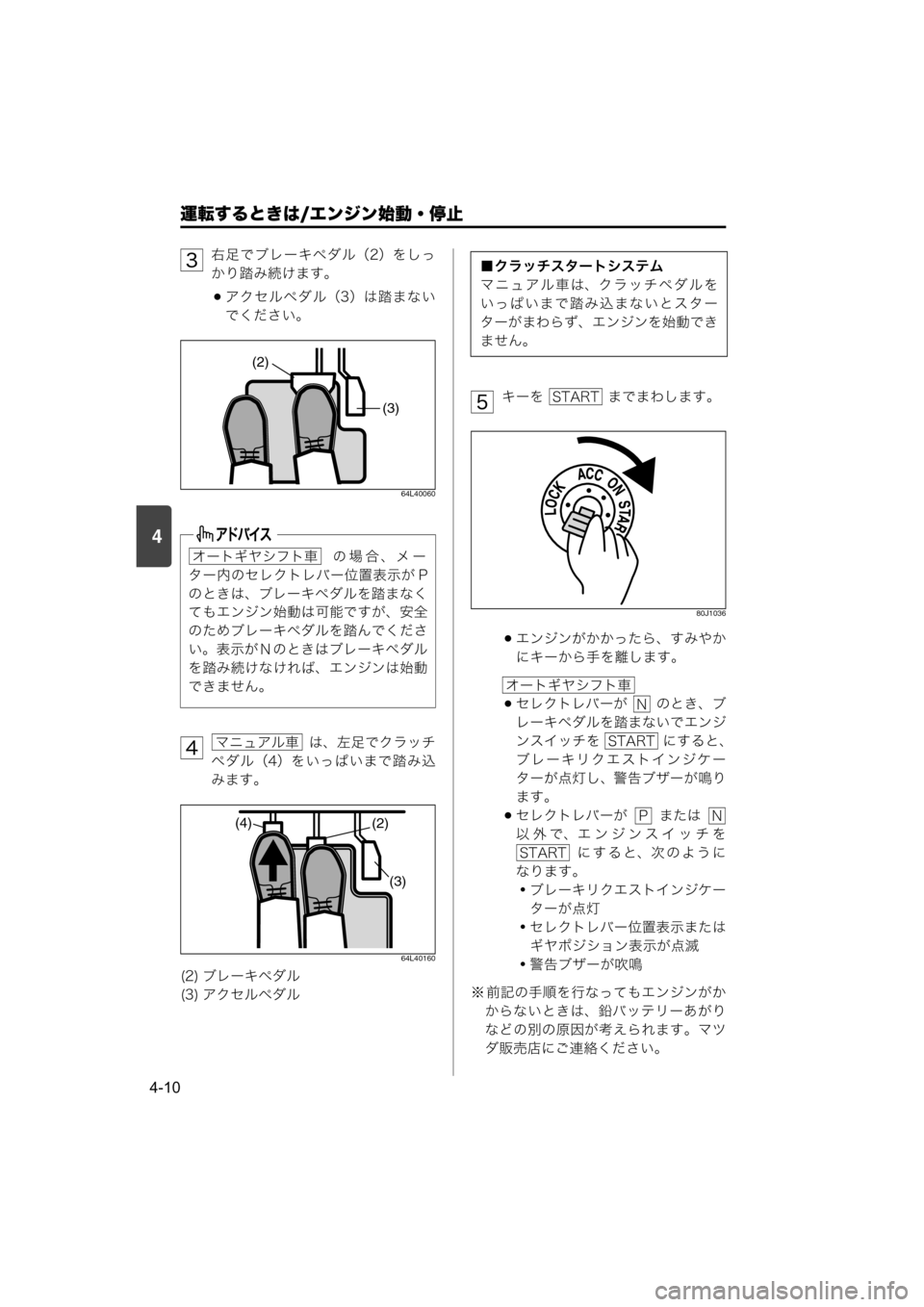

運転するときは/エンジン始動・停止
4-10
右足でブレーキペダル（2）をしっ
かり踏み続けます。
アクセルペダル（3）は踏まない
でください。
64L40060
は、左足でクラッチ
ペダル（4）をいっぱいまで踏み込
みます。
64L40160
キーを までまわします。
80J1036
エンジンがかかったら、すみやか
にキーから手を離します。
セレクトレバーが のとき、ブ
レーキペダルを踏まないでエンジ
ンスイッチを にすると、
ブレーキリクエストインジケー
ターが点灯し、警告ブザーが鳴り
ます。
セレクトレバーが または
以外で、エンジンスイッチを
にすると、次のように
なります。
・ブレーキリクエストインジケー
ターが点灯
・セレクトレバー位置表示または
ギヤポジション表示が点滅
・警告ブザーが吹鳴
※ 前記の手順を行なってもエンジンがか
からないときは、鉛バッテリーあがり
などの別の原因が考えられます。マツ
ダ販売店にご連絡ください。 の 場 合、メ ー
ター内のセレクトレバー位置表示が P
のときは、ブレーキペダルを踏まなく
てもエンジン始動は可能ですが、安全
のためブレーキペダルを踏んでくださ
い。表示が N のときはブレーキペダル
を踏み続けなければ、エンジンは始動
できません。
(2) ブレーキペダル
(3) アクセルペダル
3
(2)
(3)
tÂ’x®
4

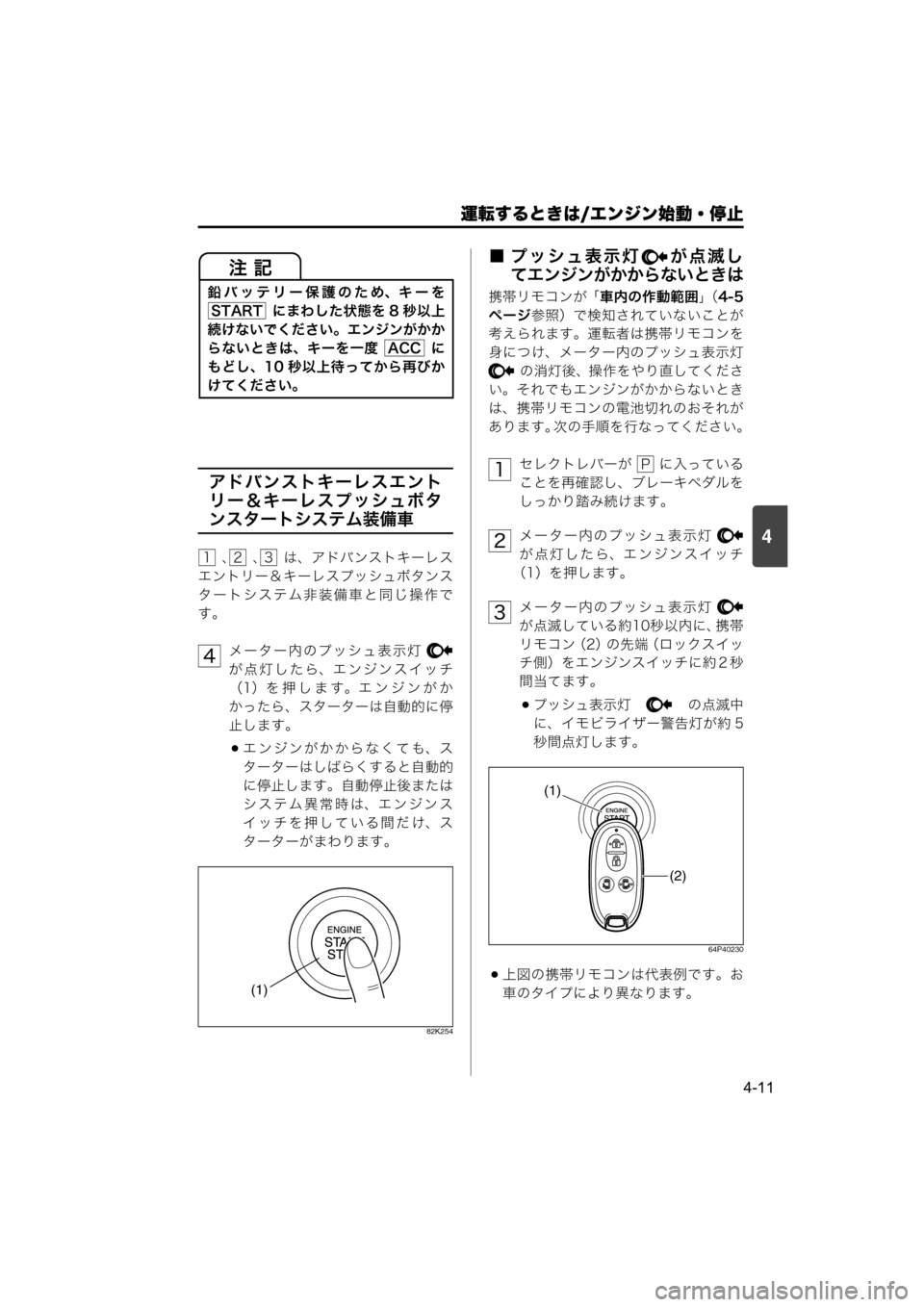

運転するときは/エンジン始動・停止
4-11
4
アドバンストキーレスエント
リー＆キーレスプッシュボタ
ンスタートシステム装備車
、 、 は、アドバンストキーレス
エントリー＆キーレスプッシュボタンス
タートシステム非装備車と同じ操作で
す。
メーター内のプッシュ表示灯
が点灯したら、エンジンスイッチ
（1）を押します。エンジンがか
かったら、スターターは自動的に停
止します。
エンジンがかからなくても、ス
ターターはしばらくすると自動的
に停止します。自動停止後または
システム異常時は、エンジンス
イッチを押している間だけ、ス
ターターがまわります。
82K254
■ プッシュ表示灯 が点滅し
てエンジンがかからないときは
携帯リモコンが「車内の作動範囲」（4-5
ページ参照）で検知されていないことが
考えられます。運転者は携帯リモコンを
身につけ、メーター内のプッシュ表示灯
の消灯後、操作をやり直してくださ
い。それでもエンジンがかからないとき
は、携帯リモコンの電池切れのおそれが
あります。次の手順を行なってください。
セレクトレバーが に入っている
ことを再確認し、ブレーキペダルを
しっかり踏み続けます。
メーター内のプッシュ表示灯
が点灯したら、エンジンスイッチ
（1）を押します。
メーター内のプッシュ表示灯
が点滅している約10秒以内に、携帯
リモコン（2）の先端（ロックスイッ
チ側）をエンジンスイッチに約 2 秒
間当てます。
プッシュ表示灯 の点滅中
に、イモビライザー警告灯が約 5
秒間点灯します。
64P40230
上図の携帯リモコンは代表例です。お
車のタイプにより異なります。 鉛バッテリー保護のため、キーを
にまわした状態を 8 秒以上
続けないでください。エンジンがかか
らないときは、キーを一度 に
もどし、10 秒以上待ってから再びか
けてください。
START
ACC
123
4
(1)
1P
2
3
(2) (1)
000-取扱説明書.book 11 ページ ２０１７年３月３１日　金曜日　午後３時９分

4

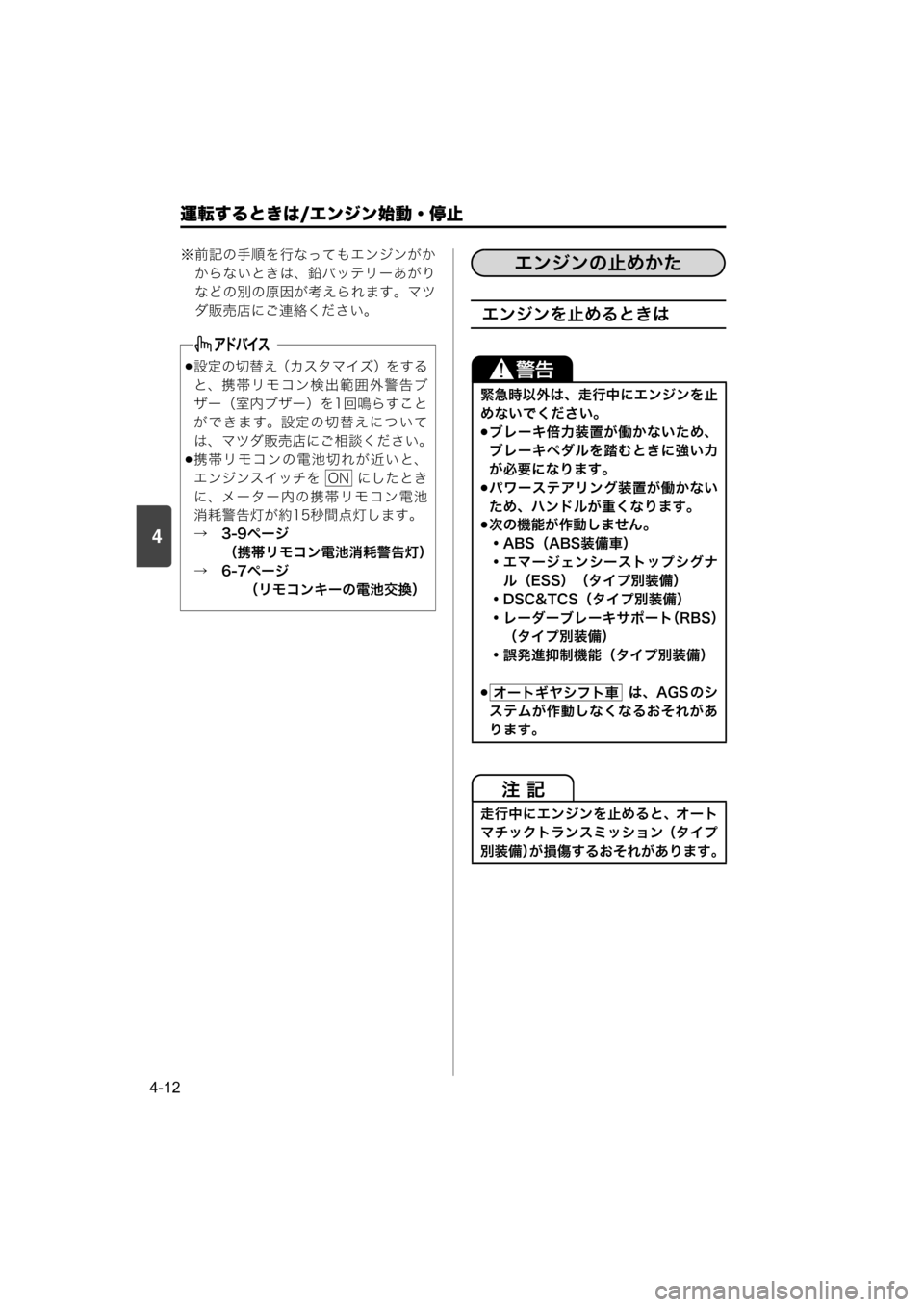

運転するときは/エンジン始動・停止
4-12
※前記の手順を行なってもエンジンがか
からないときは、鉛バッテリーあがり
などの別の原因が考えられます。マツ
ダ販売店にご連絡ください。
エンジンを止めるときは
設定の切替え（カスタマイズ）をする
と、携帯リモコン検出範囲外警告ブ
ザー（室内ブザー）を1回鳴らすこと
ができます。設定の切替えについて
は、マツダ販売店にご相談ください。
携帯リモコンの電池切れが近いと、
エンジンスイッチを にしたとき
に、メーター内の携帯リモコン電池
消耗警告灯が約15秒間点灯します。
→　3-9ページ
（携帯リモコン電池消耗警告灯）
→　6-7ページ
（リモコンキーの電池交換）
ON
緊急時以外は、走行中にエンジンを止
めないでください。
ブレーキ倍力装置が働かないため、
ブレーキペダルを踏むときに強い力
が必要になります。
パワーステアリング装置が働かない
ため、ハンドルが重くなります。
次の機能が作動しません。
・ABS（ABS装備車）
・エマージェンシーストップシグナ
ル（ESS）（タイプ別装備）
・DSC&TCS（タイプ別装備）
・レーダーブレーキサポート（RBS）
（タイプ別装備）
・誤発進抑制機能（タイプ別装備）
 は、AGS のシ
ステムが作動しなくなるおそれがあ
ります。
走行中にエンジンを止めると、オート
マチックトランスミッション（タイプ
別装備）が損傷するおそれがあります。
エンジンの止めかた
オートギヤシフト車
000-取扱説明書.book 12 ページ ２０１７年３月３１日　金曜日　午後３時９分

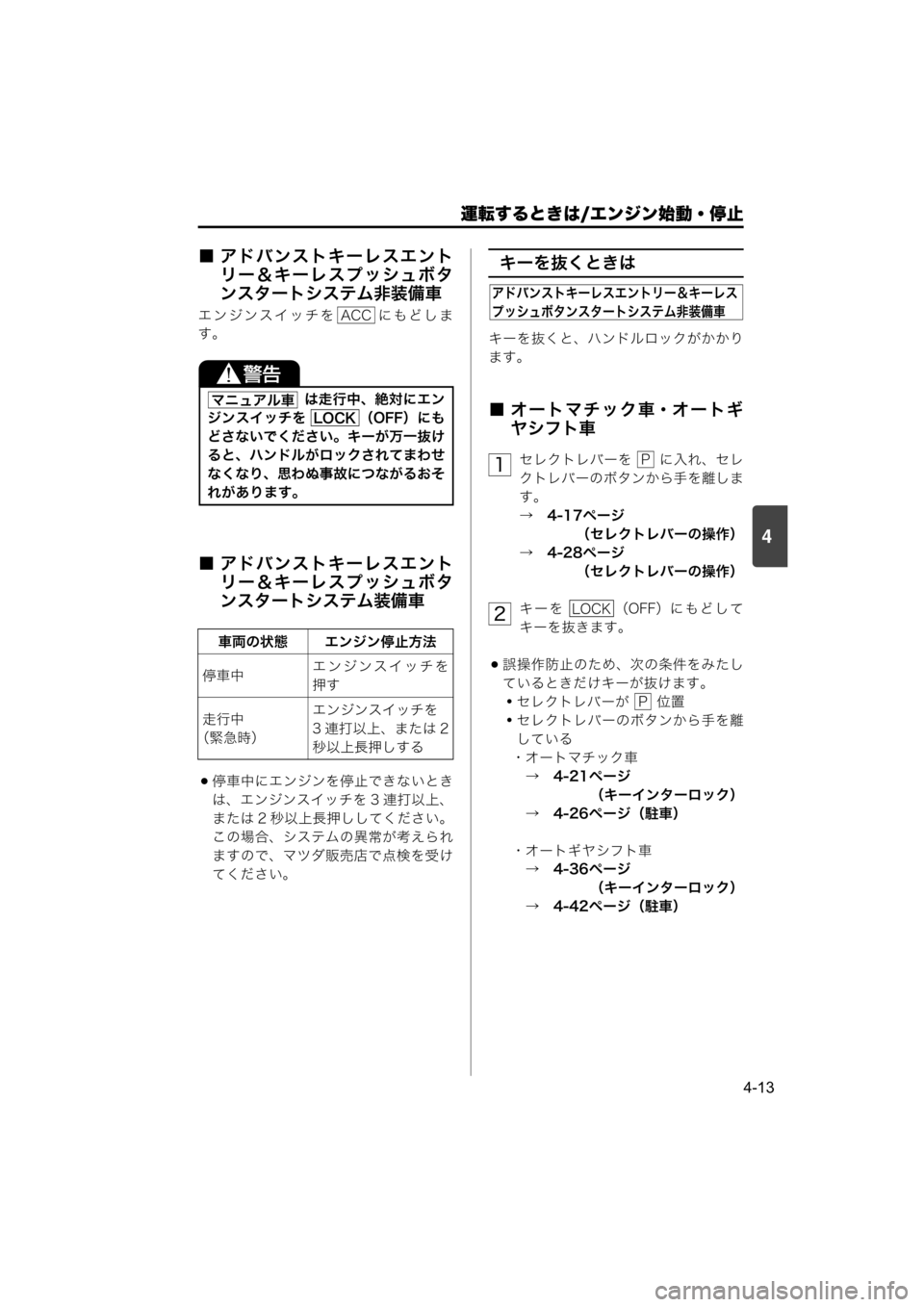

運転するときは/エンジン始動・停止
4-13
4
■ アドバンストキーレスエント
リー＆キーレスプッシュボタ
ンスタートシステム非装備車
エンジンスイッチを にもどしま
す。
■ アドバンストキーレスエント
リー＆キーレスプッシュボタ
ンスタートシステム装備車
停車中にエンジンを停止できないとき
は、エンジンスイッチを 3 連打以上、
または 2 秒以上長押ししてください。
この場合、システムの異常が考えられ
ますので、マツダ販売店で点検を受け
てください。
キーを抜くときは
キーを抜くと、ハンドルロックがかかり
ます。
■ オートマチック車・オートギ
ヤシフト車
セレクトレバーを に入れ、セレ
クトレバーのボタンから手を離しま
す。
→　4-17ページ
（セレクトレバーの操作）
→　4-28ページ
（セレクトレバーの操作）
キーを （OFF）にもどして
キーを抜きます。
誤操作防止のため、次の条件をみたし
ているときだけキーが抜けます。
・セレクトレバーが 位置
・セレクトレバーのボタンから手を離
している
・オートマチック車
→　4-21ページ
（キーインターロック）
→　4-26ページ（駐車）
・オートギヤシフト車
→　4-36ページ
（キーインターロック）
→　4-42ページ（駐車） は走行中、絶対にエン
ジンスイッチを （OFF）にも
どさないでください。キーが万一抜け
ると、ハンドルがロックされてまわせ
なくなり、思わぬ事故につながるおそ
れがあります。
車両の状態 エンジン停止方法
停車中エンジンスイッチを
押す
走行中
（緊急時）エンジンスイッチを
3 連打以上、または 2
秒以上長押しする
ACC
マニュアル車
LOCK
アドバンストキーレスエントリー＆キーレス
プッシュボタンスタートシステム非装備車
1

4
運転するときは/エンジン始動・停止
4-14
■ マニュアル車
キーを （OFF）にもどしてキー
を抜きます。
 → （OFF）は、キーを
押し込んでまわします。
64P40170
■ キー抜き忘れ警告ブザー
キーの抜き忘れを防止するためのブザー
です。
キーを または （OFF）
にしたまま運転席ドアを開けると、室
内ブザーが“ ピー、ピー、” と断続的
に鳴ります。
キーを抜くと、室内ブザーが止まりま
す。
エンジンスイッチをもどすと
きは
セレクトレバーを に入れ、セレク
トレバーのボタンから手を離します。
→　4-17ページ
（セレクトレバーの操作）
エンジンスイッチを押して
（OFF）にもどします。
エンジンスイッチを （OFF）に
もどして、いずれかのドアを開閉する
と、ハンドルロックがかかります。
誤操作防止のため、次のようなときは、
エンジンスイッチを （OFF）に
もどせません。
・セレクトレバーの位置が 以外
・セレクトレバーの位置が に入っ
ていても、セレクトレバーのボタン
を押しているとき
→　4-26ページ（駐車）
セレクトレバーの故障などで、エンジ
ンスイッチを （OFF）にもどせ
ないことがあります。マツダ販売店で
点検を受けてください。なお、点検前
には次の作業をしてください。
・盗難を防ぐため、キー操作にてドア
を施錠してください。（リクエスト
スイッチやキーレスエントリーでは
施錠できません）
・鉛バッテリーあがりを防ぐため、
バッテリーのマイナス端子を外して
ください。（10 mmスパナなどの市
販工具が必要です）
■ エンジンスイッチもどし忘れ
警告ブザー
エンジンスイッチのもどし忘れを防止す
るためのブザーです。
エンジンスイッチを にしたま
ま運転席ドアを開けると、室内ブザー
が“ピー、ピー、”と断続的に鳴りま
す。
セレクトレバーを に入れ、セレク
トレバーのボタンから手を離します。
エンジンスイッチを2回押して
（OFF）にもどすと、室内ブザーが止
まります。
（OFF）にもどさないと、リク
エストスイッチや携帯リモコンでドア
が施錠できません。
LOCK
ACCLOCK
ACCLOCK
アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
1
