2018 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

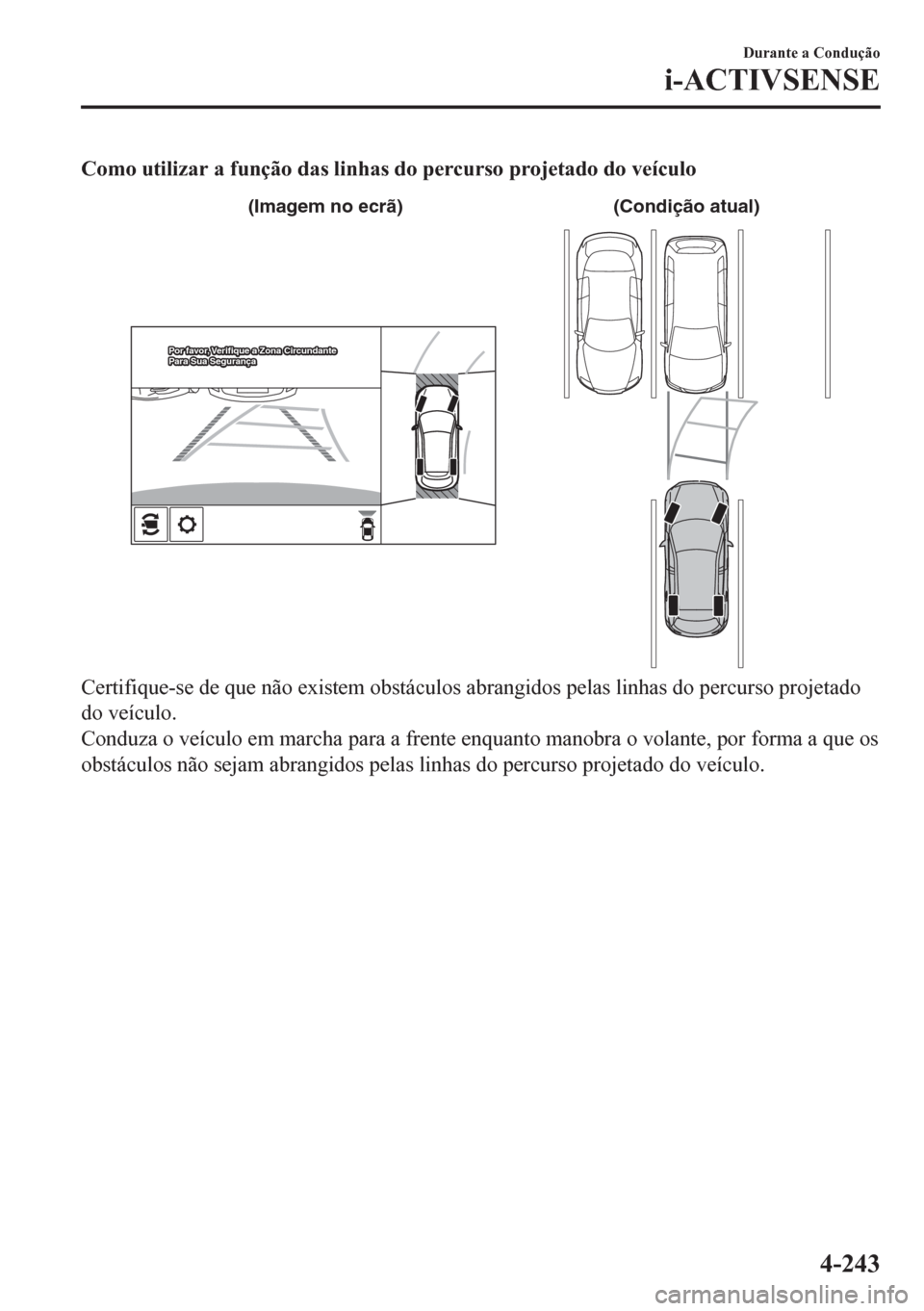

Como utilizar a função das linhas do percurso projetado do veículo
(Condição atual) (Imagem no ecrã)
Por favor, Verifique a Zona Circundante Por favor, Verifique a Zona Circundante Para Sua SegurançaPara Sua SegurançaPor favor, Verifique a Zona Circundante
Para Sua Segurança
Certifique-se de que não existem obstáculos abrangidos pelas linhas do percurso projetado
do veículo.
Conduza o veículo em marcha para a frente enquanto manobra o volante, por forma a que os
obstáculos não sejam abrangidos pelas linhas do percurso projetado do veículo.
Durante a Condução
i-ACTIVSENSE
4-243

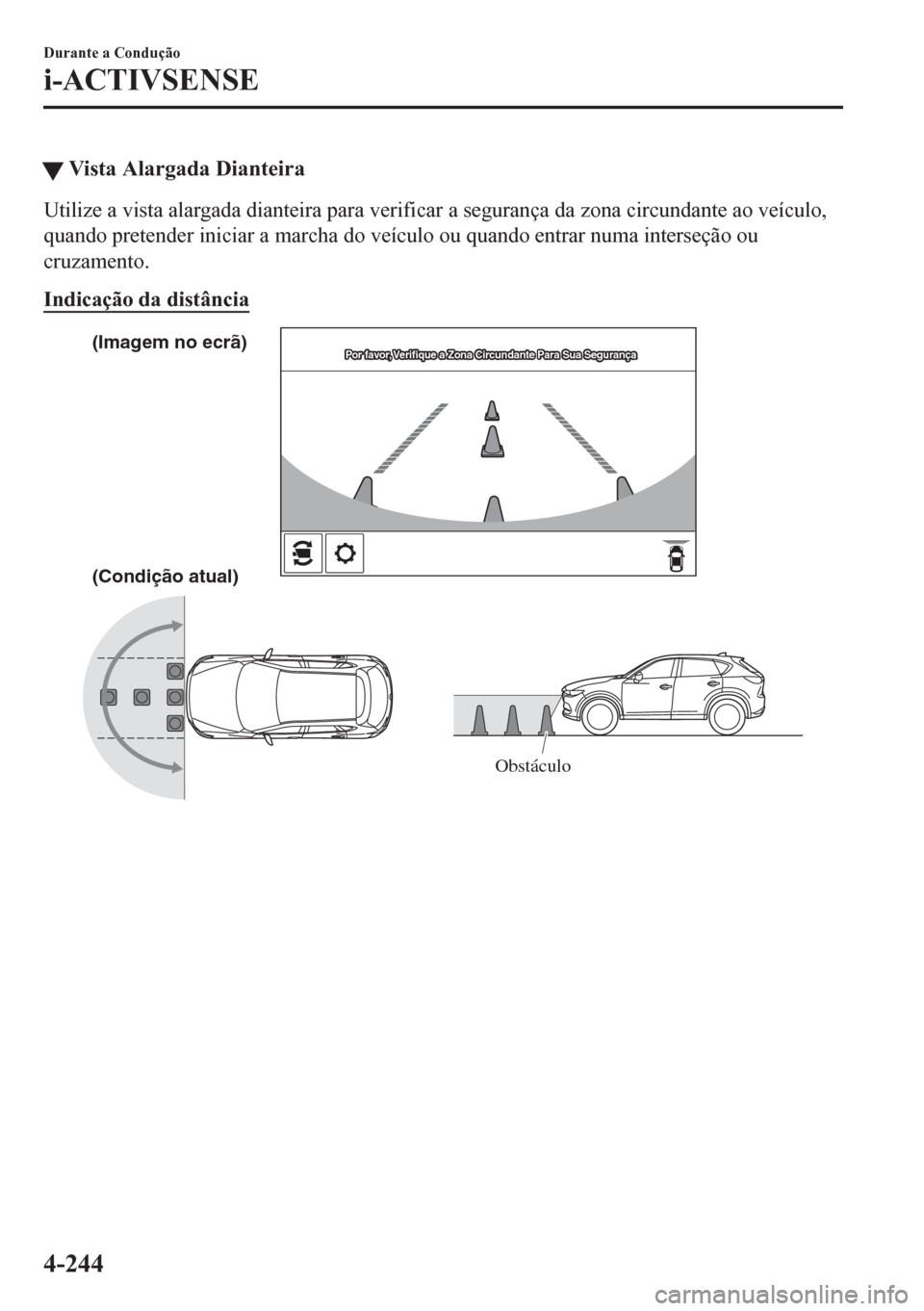

WVista Alargada Dianteira
Utilize a vista alargada dianteira para verificar a segurança da zona circundante ao veículo,
quando pretender iniciar a marcha do veículo ou quando entrar numa interseção ou
cruzamento.
Indicação da distância
(Condição atual) (Imagem no ecrã)
Obstáculo
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança
Durante a Condução
i-ACTIVSENSE
4-244

Visualização do ecrã
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança

Indicação/Ícone Conteúdo
Prolongamento das linhas da largura do
veículo e linhas guia de distância (ver-
melho/azul)Indica a largura aproximada do veículo e a distância (a partir
da extremidade dianteira do para-choques) em frente ao veícu-
lo.
•As linhas vermelhas indicam os pontos até cerca de 0,5 m
de distância a partir da extremidade dianteira do para-cho-
ques.
•As linhas azuis indicam os pontos a uma distância de cerca
de 0,5 m a 2 m da extremidade dianteira do para-choques.
NOTA
•A indicação de deteção de obstáculos dos sensores de estacionamento não é apresentada.
Comute a indicação da vista do ecrã para a vista superior/vista dianteira ou vista lateral
se o aviso sonoro dos sensores de estacionamento estiver ativado.
•O ecrã da vista alargada dianteira apresenta a imagem em frente ao veículo a um ângulo
alargado, e corrige a imagem para ajudar a detetar obstáculos em aproximação a partir
das laterais. Portanto difere da vista real.
ttVista Lateral
Utilize a vista lateral para verificar a segurança da zona circundante ao veículo, quando
pretender iniciar a marcha do veículo, estacionar ou parar o veículo.
Durante a Condução
i-ACTIVSENSE
4-245

Indicação da distância
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança
(Condição atual) (Imagem no ecrã)
Obstáculo
Visualização do ecrã
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança

Indicação/Ícone Conteúdo
Vista dos sensores de estacionamento Indica a condição de deteção dos sensores de estacionamento
quando estão ativados.
Para mais informações, por favor consulte a indicação da dete-
ção de obstáculos dos sensores de estacionamento e o aviso
sonoro.
Consulte Sistema de Sensores de Estacionamento na página
4-302.
Linhas do percurso projetado do veícu-
lo (âmbar)Indica o percurso projetado aproximado do veículo. Move-se
em função das manobras no volante.
As linhas do percurso projetado do veículo (âmbar) indicam o
percurso que o lado interior do veículo deverá percorrer.
Linhas guia paralelas do veículo
(azuis)Indicam a largura aproximada do veículo, incluindo os espe-
lhos exteriores.
Linhas guia da extremidade dianteira
do veículo (azuis)Indicam o ponto a cerca de 0,25 m de distância da extremida-
de dianteira do veículo (extremidade dianteira do para-cho-
ques).
Durante a Condução
i-ACTIVSENSE
4-246

NOTA
A configuração pode ser alterada de modo a que as linhas do percurso projetado do veículo
não sejam visualizadas.
Consulte Características de Personalização na página 9-12.
Como utilizar a função das linhas do percurso projetado do veículo
Por favor, Verifique a Zona Circundante Por favor, Verifique a Zona Circundante Para Sua SegurançaPara Sua Segurança
(Condição atual) (Imagem no ecrã)
AB
A
B
C C
Por favor, Verifique a Zona Circundante
Para Sua Segurança
Certifique-se de que não existem obstáculos abrangidos pelas linhas do percurso projetado
do veículo.
Rode o volante por forma a que as linhas do percurso projetado do veículo não abranjam o
obstáculo (A), e conduza o veículo para a frente até passar o obstáculo.
Se as linhas do percurso projetado do veículo estiverem sobre um obstáculo (B) ou
abrangerem o obstáculo (C), o veículo poderá tocar no obstáculo se a direção do veículo for
significativamente desviada.
CUIDADO
¾O alcance de deteção dos sensores de estacionamento é limitado. Por exemplo, a
aproximação dos obstáculos ao lado do veículo e os obstáculos de baixa altura, poderão
não ser detetados. Verifique sempre visualmente a zona circundante do veículo quando
estiver a realizar manobras.
Para mais informações, por favor consulte a indicação da deteção de obstáculos dos
sensores de estacionamento e o aviso sonoro.
Consulte Sistema de Sensores de Estacionamento na página 4-302.
¾Não rode mais o volante até o veículo passar o obstáculo, mesmo que o obstáculo não
esteja visível na imagem da vista lateral. Se o volante for adicionalmente rodado, o veículo
poderá tocar no obstáculo se a direção for significativamente desviada.
Durante a Condução
i-ACTIVSENSE
4-247

NOTA
•Devido à possibilidade de existir uma diferença entre a imagem apresentada no ecrã e as
condições atuais, quando conduzir, verifique sempre a zona circundante ao veículo
utilizando os espelhos e observando diretamente com os seus próprios olhos.
•Mesmo que o obstáculo apresentado no ecrã, como por exemplo, um lancil ou uma linha
divisória de um lugar de estacionamento, e as linhas guia paralelas ao veículo aparentem
estar paralelas, na realidade poderão não estar paralelas.
WVista Superior/Vista Traseira
Utilize a vista superior/vista traseira para verificar a segurança da zona circundante ao
veículo, quando pretender iniciar a marcha do veículo, estacionar ou parar o veículo.
Alcance da imagem apresentada no ecrã
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante
Para Sua Segurança
(Condição atual) (Imagem no ecrã)
Obstáculo
NOTA
•No ecrã da vista superior, as linhas diagonais na dianteira e na traseira da imagem do
veículo e as junções das imagens de cada câmara, são ângulos mortos.
•Como as imagens apresentadas na vista superior são processadas a partir de cada
câmara, o ecrã da vista superior poderá indicar uma imagem das seguintes formas.
•Se qualquer uma das câmaras captar uma imagem que contenha um objeto com uma
cor flagrante, todo o ecrã poderá ser afetado e poderá apresentar uma imagem naquela
cor.
Durante a Condução
i-ACTIVSENSE
4-248

•Os obstáculos apresentados na vista traseira poderão não ser apresentados no ecrã da
vista superior.
•Se a posição ou o ângulo de cada câmara variar devido à inclinação do veículo, a
imagem poderá surgir distorcida.
•As marcas rodoviárias na estrada poderão surgir distorcidas nas junções das imagens
de cada câmara.
•Todo o ecrã poderá aparentar mais brilhante/escuro em função do nível de
luminosidade em torno das câmaras.
Visualização do ecrã
-a
-bPor favor, Verifique a Zona Circundante Por favor, Verifique a Zona Circundante Para Sua SegurançaPara Sua SegurançaPor favor, Verifique a Zona Circundante
Para Sua Segurança

Indicação/Ícone Conteúdo
Vista dos sensores de estacionamento Indica a condição de deteção dos sensores de estacionamento
quando estão ativados.
Para mais informações, por favor consulte a indicação da dete-
ção de obstáculos dos sensores de estacionamento e o aviso
sonoro.
Consulte Sistema de Sensores de Estacionamento na página
4-302.
Ícone do pneu Indica a direção do pneu. Move-se em função das manobras
no volante.
Linhas do percurso projetado do veícu-
lo (âmbar)Indica o percurso projetado aproximado do veículo. Move-se
em função das manobras no volante.
a) Indica o percurso que as rodas traseiras deverão percorrer.
b) Indica o percurso que o lado exterior do veículo deverá per-
correr.
Durante a Condução
i-ACTIVSENSE
4-249

Indicação/Ícone Conteúdo
Prolongamento das linhas da largura do
veículo e linhas guia de distância (ver-
melho/azul)Estas linhas guia indicam a largura aproximada do veículo e a
distância aproximada para um ponto medido a partir da trasei-
ra do veículo (a partir da extremidade do para-choques).
•As linhas vermelhas indicam os pontos até cerca de 0,5 m
de distância a partir da extremidade traseira do para-cho-
ques.
•As linhas azuis indicam os pontos a uma distância de cerca
de 0,5 m a 2 m da extremidade traseira do para-choques.
Linhas guia de distância do percurso
projetado do veículo (vermelho/âmbar)Estas linhas guia indicam a distância aproximada para um
ponto medido a partir da traseira do veículo (a partir da extre-
midade do para-choques).
•A linha vermelha indica o ponto a cerca de 0,5 m de distân-
cia a partir da extremidade traseira do para-choques.
•As linhas cor-de-laranja indicam os pontos a uma distância
de cerca de 1 m a 2 m da extremidade traseira do para-cho-
ques.
Luzes avisadoras da Monitorização do
Ângulo Morto (BSM)Indicam que o Alerta de Trânsito na Traseira do Veículo
(RCTA) operou.
Para mais informações, consulte Alerta de Trânsito na Trasei-
ra do Veículo (RCTA).
Consulte Alerta de Trânsito na Traseira do Veículo (RCTA) na
página 4-155.
NOTA
A configuração pode ser alterada de modo a que as linhas do percurso projetado do veículo
não sejam visualizadas.
Consulte Características de Personalização na página 9-12.
Como utilizar a função das linhas do percurso projetado do veículo
CUIDADO
¾A projeção da secção dianteira do veículo cobre uma ampla área quando o volante é
rodado durante uma manobra de marcha-atrás. Mantenha uma distância suficiente entre
o veículo e um obstáculo.
¾O alcance de deteção dos sensores de estacionamento é limitado. Por exemplo, a
aproximação dos obstáculos ao lado do veículo e os obstáculos de baixa altura, poderão
não ser detetados.
Verifique sempre visualmente a zona circundante do veículo quando
estiver a realizar manobras.
Para mais informações, por favor consulte a indicação da deteção de obstáculos dos
sensores de estacionamento e o aviso sonoro.
Consulte Sistema de Sensores de Estacionamento na página 4-302.
Durante a Condução
i-ACTIVSENSE
4-250
