2018 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

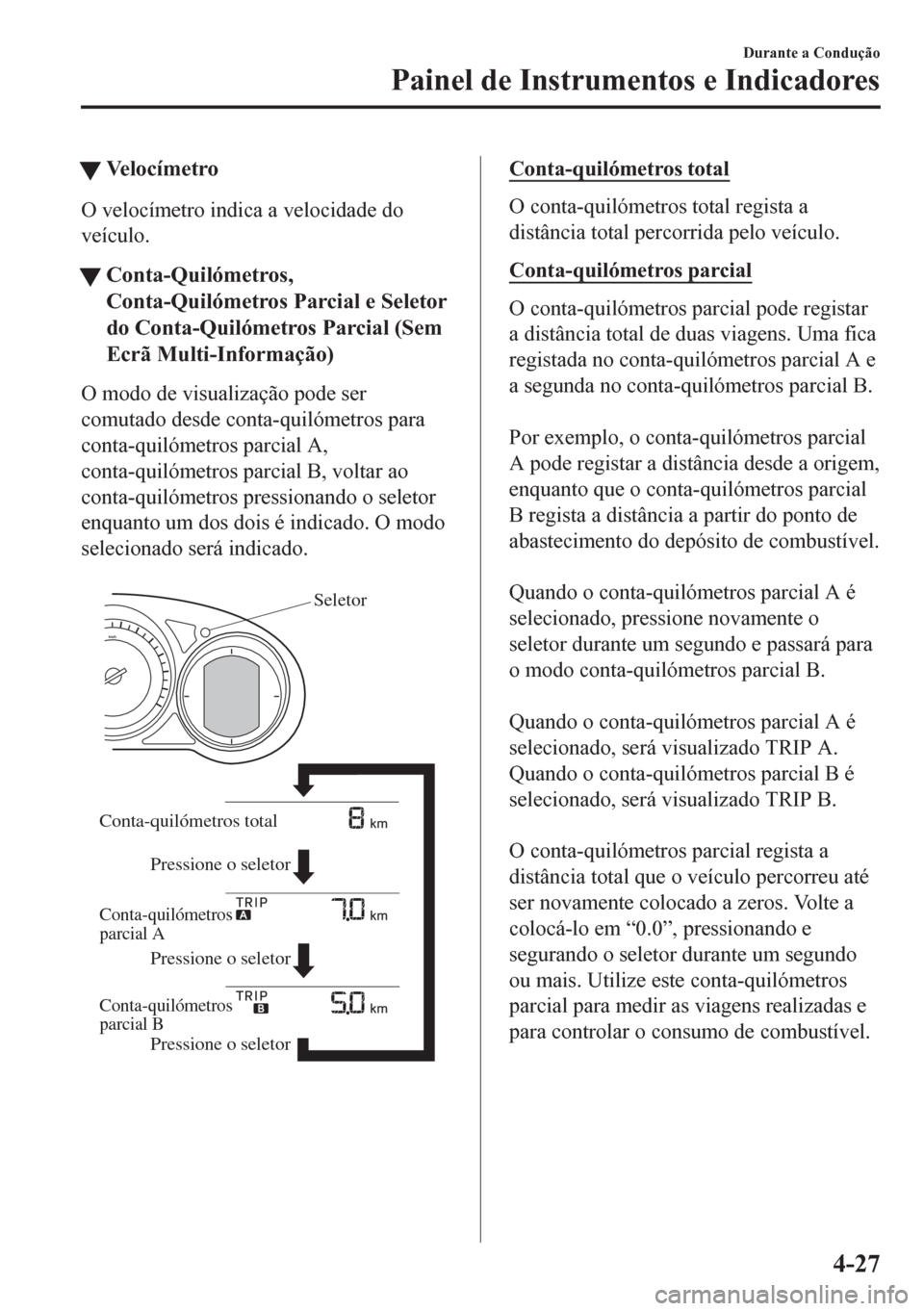

tVe l o c í m e t r o
O velocímetro indica a velocidade do
veículo.
tConta-Quilómetros,
Conta-Quilómetros Parcial e Seletor
do Conta-Quilómetros Parcial (Sem
Ecrã Multi-Informação)
O modo de visualização pode ser
comutado desde conta-quilómetros para
conta-quilómetros parcial A,
conta-quilómetros parcial B, voltar ao
conta-quilómetros pressionando o seletor
enquanto um dos dois é indicado. O modo
selecionado será indicado.

Seletor
Pressione o seletor Pressione o seletor
Pressione o seletor Conta-quilómetros total
Conta-quilómetros
parcial A
Conta-quilómetros
parcial B

Conta-quilómetros total
O conta-quilómetros total regista a
distância total percorrida pelo veículo.
Conta-quilómetros parcial
O conta-quilómetros parcial pode registar
a distância total de duas viagens. Uma fica
registada no conta-quilómetros parcial A e
a segunda no conta-quilómetros parcial B.

Por exemplo, o conta-quilómetros parcial
A pode registar a distância desde a origem,
enquanto que o conta-quilómetros parcial
B regista a distância a partir do ponto de
abastecimento do depósito de combustível.

Quando o conta-quilómetros parcial A é
selecionado, pressione novamente o
seletor durante um segundo e passará para
o modo conta-quilómetros parcial B.

Quando o conta-quilómetros parcial A é
selecionado, será visualizado TRIP A.
Quando o conta-quilómetros parcial B é
selecionado, será visualizado TRIP B.

O conta-quilómetros parcial regista a
distância total que o veículo percorreu até
ser novamente colocado a zeros. Volte a
colocá-lo em “0.0”, pressionando e
segurando o seletor durante um segundo
ou mais. Utilize este conta-quilómetros
parcial para medir as viagens realizadas e
para controlar o consumo de combustível.
Durante a Condução
Painel de Instrumentos e Indicadores
4-27

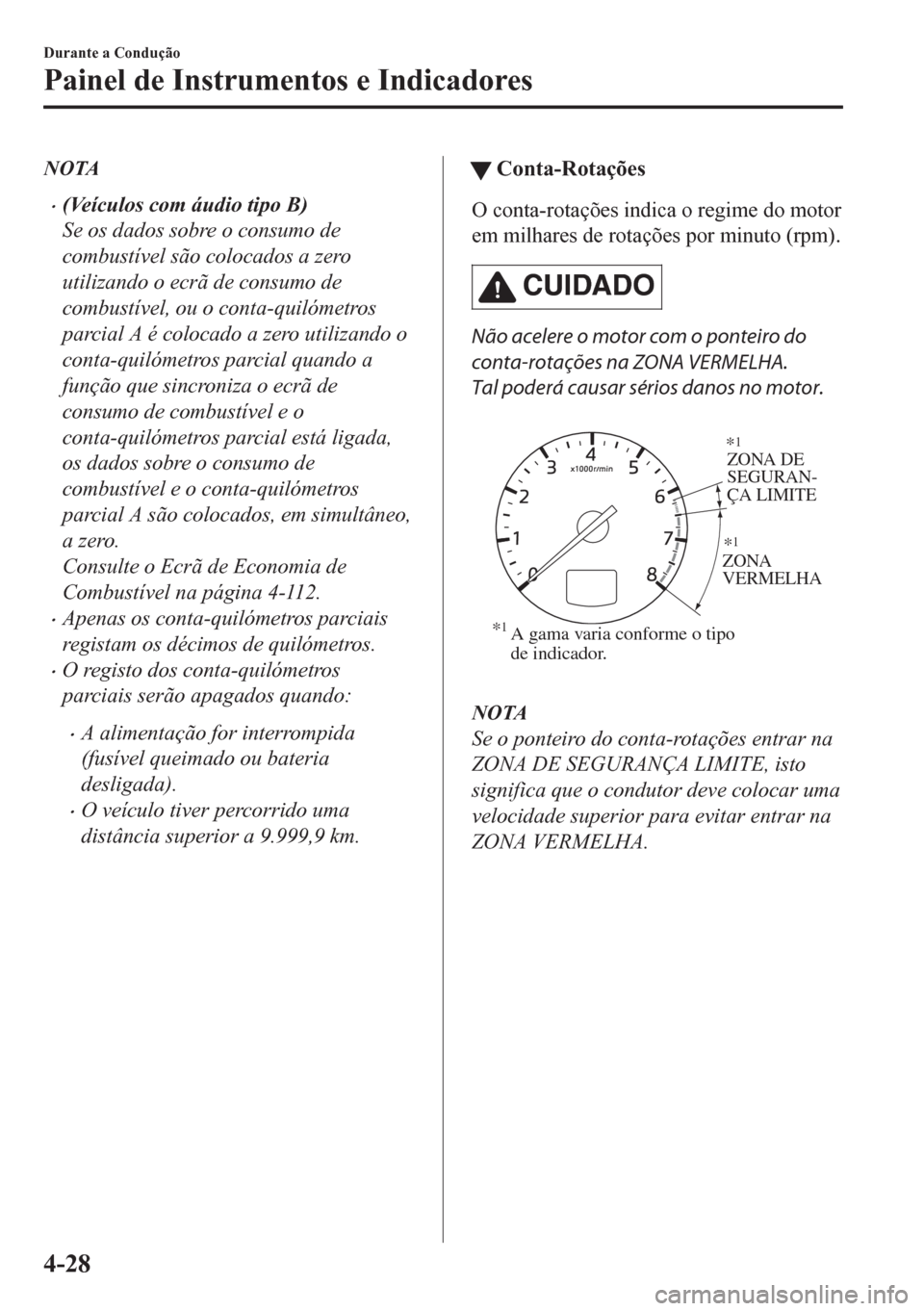

NOTA
•(Veículos com áudio tipo B)
Se os dados sobre o consumo de
combustível são colocados a zero
utilizando o ecrã de consumo de
combustível, ou o conta-quilómetros
parcial A é colocado a zero utilizando o
conta-quilómetros parcial quando a
função que sincroniza o ecrã de
consumo de combustível e o
conta-quilómetros parcial está ligada,
os dados sobre o consumo de
combustível e o conta-quilómetros
parcial A são colocados, em simultâneo,
a zero.
Consulte o Ecrã de Economia de
Combustível na página 4-112.
•Apenas os conta-quilómetros parciais
registam os décimos de quilómetros.
•O registo dos conta-quilómetros
parciais serão apagados quando:
•A alimentação for interrompida
(fusível queimado ou bateria
desligada).
•O veículo tiver percorrido uma
distância superior a 9.999,9 km.
tConta-Rotações
O conta-rotações indica o regime do motor
em milhares de rotações por minuto (rpm).
CUIDADO
Não acelere o motor com o ponteiro do
conta-rotações na ZONA VERMELHA.
Tal poderá causar sérios danos no motor.

ZONA DE
SEGURAN-
ÇA LIMITE
ZONA
VERMELHA
*1A gama varia conforme o tipo
de indicador.*
1
*1
NOTA
Se o ponteiro do conta-rotações entrar na
ZONA DE SEGURANÇA LIMITE, isto
significa que o condutor deve colocar uma
velocidade superior para evitar entrar na
ZONA VERMELHA.
Durante a Condução
Painel de Instrumentos e Indicadores
4-28

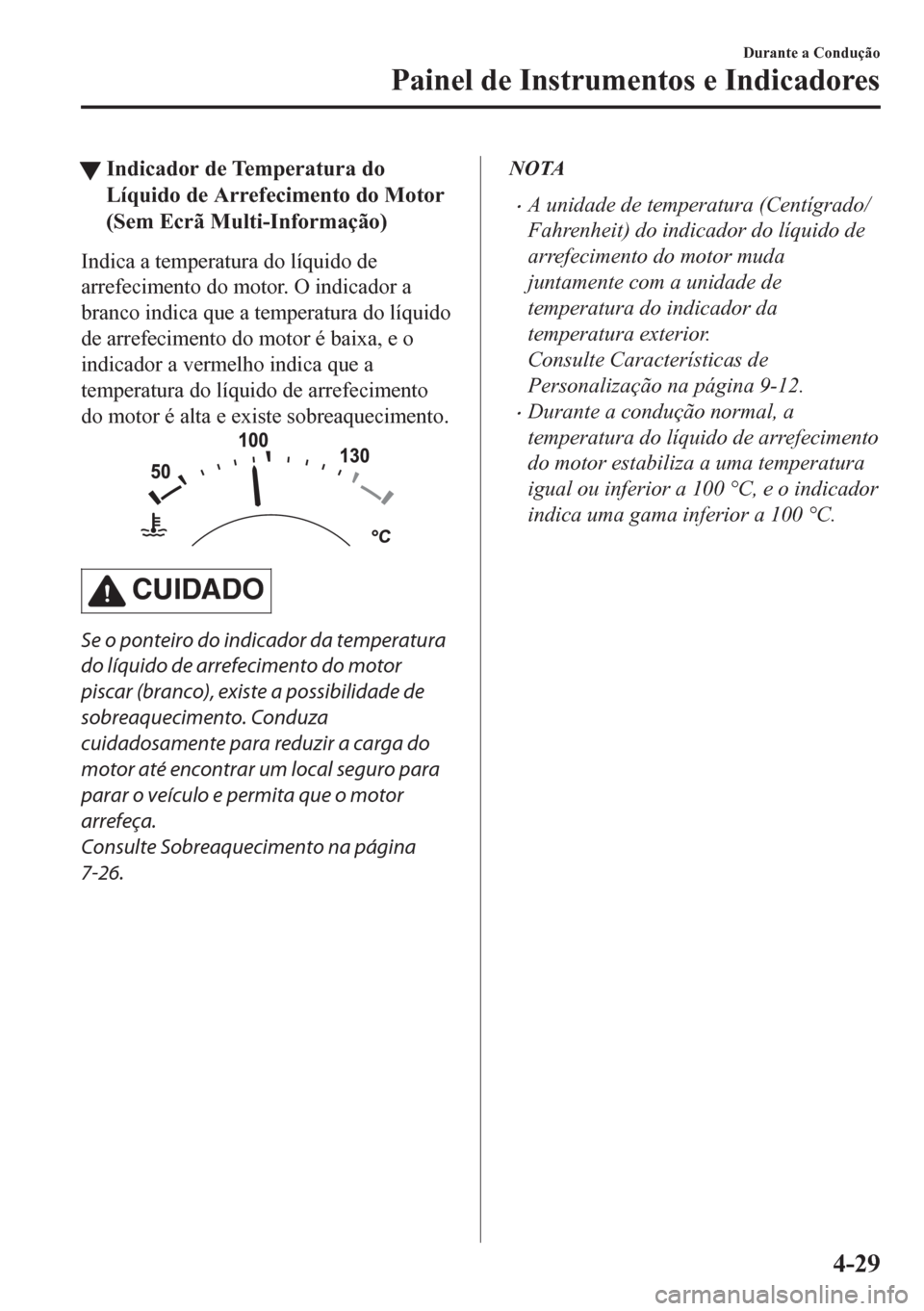

tIndicador de Temperatura do
Líquido de Arrefecimento do Motor
(Sem Ecrã Multi-Informação)
Indica a temperatura do líquido de
arrefecimento do motor. O indicador a
branco indica que a temperatura do líquido
de arrefecimento do motor é baixa, e o
indicador a vermelho indica que a
temperatura do líquido de arrefecimento
do motor é alta e existe sobreaquecimento.
CUIDADO
Se o ponteiro do indicador da temperatura
do líquido de arrefecimento do motor
piscar (branco), existe a possibilidade de
sobreaquecimento. Conduza
cuidadosamente para reduzir a carga do
motor até encontrar um local seguro para
parar o veículo e permita que o motor
arrefeça.
Consulte Sobreaquecimento na página
7-26.
NOTA
•A unidade de temperatura (Centígrado/
Fahrenheit) do indicador do líquido de
arrefecimento do motor muda
juntamente com a unidade de
temperatura do indicador da
temperatura exterior.
Consulte Características de
Personalização na página 9-12.
•Durante a condução normal, a
temperatura do líquido de arrefecimento
do motor estabiliza a uma temperatura
igual ou inferior a 100 °C, e o indicador
indica uma gama inferior a 100 °C.
Durante a Condução
Painel de Instrumentos e Indicadores
4-29

tIndicador de Nível de Combustível
(Sem Ecrã Multi-Informação)
Quando a ignição é colocada na posição
ON, o indicador do nível de combustível
indica aproximadamente a quantidade de
combustível existente no depósito.
Recomendamos manter o nível do
depósito superior a 1/4.

Cheio
1/4 de depósito
Vazio
Se a luz avisadora de baixo nível de
combustível ligar ou se o indicador do
nível de combustível estiver muito baixo,
reabasteça o mais cedo possível.
Consulte Agir na página 7-44.
NOTA
•Após o reabastecimento poderá ser
necessário algum tempo até o indicador
estabilizar. Adicionalmente, o indicador
poderá variar ao efetuar uma curva ou
um declive pois o combustível move-se
no interior do depósito.
•O ecrã que indica um quarto ou menos
de combustível existente possui mais
segmentos para visualizar o nível do
combustível existente com maior
detalhe.
•A direção da seta () indica que a
tampa do depósito de combustível
encontra-se no lado esquerdo do
veículo.
(SKYACTIV-D 2.2)
Se ocorrer uma irregularidade no
desempenho do motor ou se este se
desligar subitamente devido ao baixo nível
de combustível, reabasteça o depósito o
mais cedo possível e adicione pelo menos
10 litros.
ttIluminação do Painel de
Instrumentos
(Sem controlo automático dos faróis)
Quando as luzes de presença são ligadas
com a ignição na posição ON, a
intensidade de iluminação do painel de
instrumentos diminui.
(Com controlo automático dos faróis)
Quando as luzes de presença são ligadas
com a ignição na posição ON, a
intensidade de iluminação do painel de
instrumentos diminui. Contudo, quando o
sensor de luminosidade deteta que a área
circundante é muito iluminada, tal como
quando as luzes de presença são ligadas
durante o dia, a intensidade de iluminação
do painel de instrumentos não diminui.
Durante a Condução
Painel de Instrumentos e Indicadores
4-30

NOTA
•(Com controlo automático dos faróis)
Quando a ignição é ligada ao anoitecer,
a intensidade de iluminação do painel
de instrumentos é reduzida durante
vários segundos até o sensor de
luminosidade detetar a intensidade de
iluminação da área circundante,
contudo a redução da iluminação pode
ser cancelada após ser detetada a
intensidade de iluminação.
•Quando as luzes de presença são
ligadas, a luz indicadora das luzes de
presença no painel de instrumentos liga.
Consulte Faróis na página 4-74.
A intensidade de iluminação do painel de
instrumentos pode ser ajustada através da
rotação do manípulo.
•A intensidade de iluminação diminui
rodando o manípulo para a esquerda.
Será emitido um som beep quando rodar
o manípulo para a posição máxima de
redução da intensidade de iluminação.
•A intensidade de iluminação aumenta
rodando o manípulo para a direita.
Escuro
Claro
Cancelar a redução de intensidade de
iluminação
A redução da intensidade de iluminação
pode ser cancelada rodando o manípulo de
iluminação do painel de instrumentos para
a direita até ser ouvido um som de aviso,
enquanto a luz do painel de instrumentos é
reduzida com o interruptor da ignição em
ON. Se a visibilidade do painel de
instrumentos for reduzida devido ao brilho
da intensidade de iluminação envolvente,
cancele a redução de intensidade de
iluminação.
NOTA
•(Com Ecrã Multi-Informação)
A redução de intensidade de iluminação
pode ser cancelada pressionando o
manípulo de regulação da iluminação
do painel de instrumentos.
•Quando a redução de intensidade de
iluminação for cancelada, a intensidade
de iluminação do painel de instrumentos
não pode ser diminuída mesmo que as
luzes de presença estejam ligadas.
•Quando a redução de intensidade de
iluminação for cancelada, o visor no
ecrã central comuta para indicação
constante do ecrã diurno.
Durante a Condução
Painel de Instrumentos e Indicadores
4-31

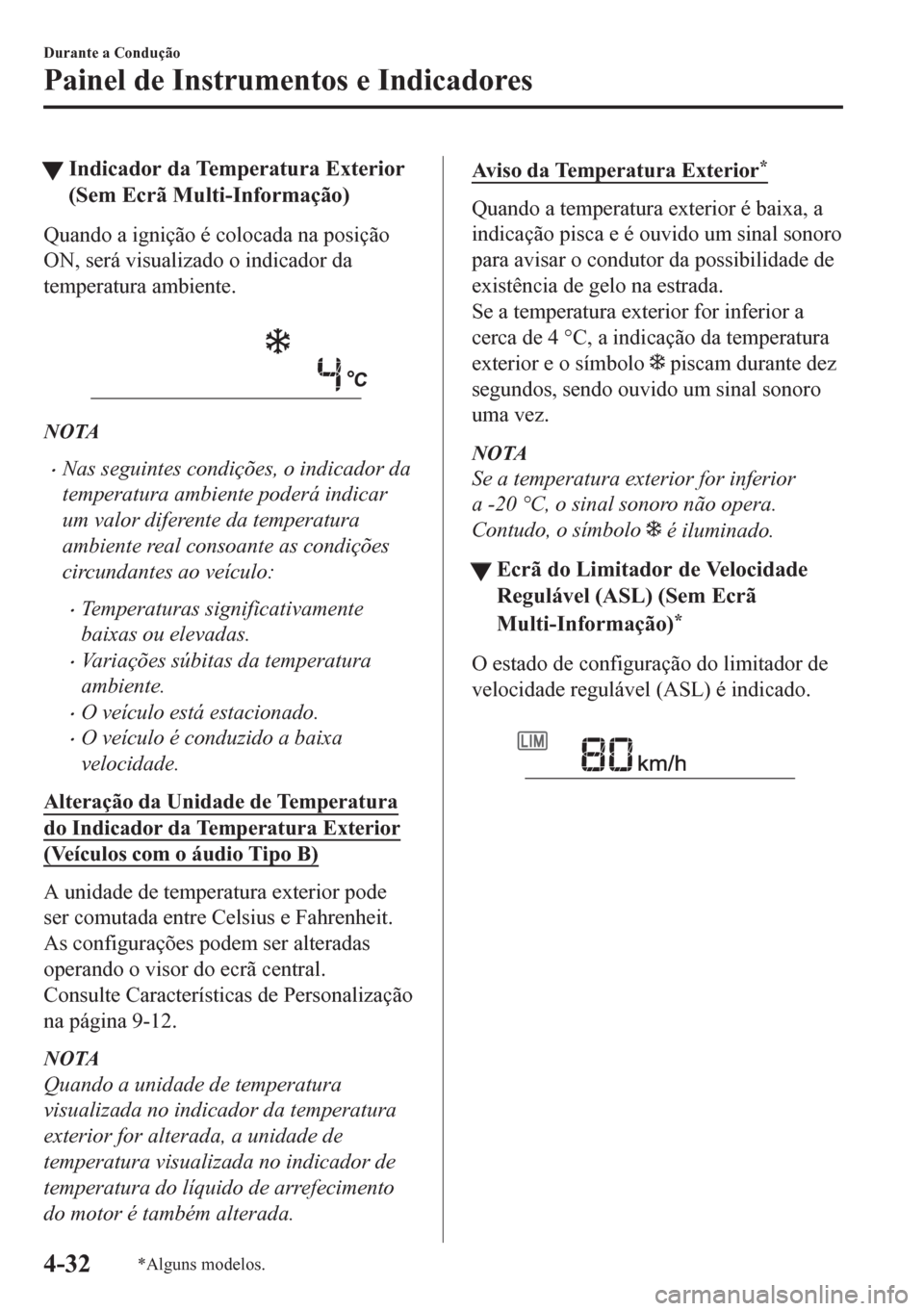

tIndicador da Temperatura Exterior
(Sem Ecrã Multi-Informação)
Quando a ignição é colocada na posição
ON, será visualizado o indicador da
temperatura ambiente.

NOTA
•Nas seguintes condições, o indicador da
temperatura ambiente poderá indicar
um valor diferente da temperatura
ambiente real consoante as condições
circundantes ao veículo:
•Temperaturas significativamente
baixas ou elevadas.
•Variações súbitas da temperatura
ambiente.
•O veículo está estacionado.
•O veículo é conduzido a baixa
velocidade.
Alteração da Unidade de Temperatura
do Indicador da Temperatura Exterior
(Veículos com o áudio Tipo B)
A unidade de temperatura exterior pode
ser comutada entre Celsius e Fahrenheit.
As configurações podem ser alteradas
operando o visor do ecrã central.
Consulte Características de Personalização
na página 9-12.
NOTA
Quando a unidade de temperatura
visualizada no indicador da temperatura
exterior for alterada, a unidade de
temperatura visualizada no indicador de
temperatura do líquido de arrefecimento
do motor é também alterada.
Aviso da Temperatura Exterior*
Quando a temperatura exterior é baixa, a
indicação pisca e é ouvido um sinal sonoro
para avisar o condutor da possibilidade de
existência de gelo na estrada.
Se a temperatura exterior for inferior a
cerca de 4 °C, a indicação da temperatura
exterior e o símbolo
piscam durante dez
segundos, sendo ouvido um sinal sonoro
uma vez.
NOTA
Se a temperatura exterior for inferior
a -20 °C, o sinal sonoro não opera.
Contudo, o símbolo
é iluminado.
ttEcrã do Limitador de Velocidade
Regulável (ASL) (Sem Ecrã
Multi-Informação)
*
O estado de configuração do limitador de
velocidade regulável (ASL) é indicado.

Durante a Condução
Painel de Instrumentos e Indicadores
4-32*Alguns modelos.

tIndicador de Velocidade do Veículo
Definida no Controlo da Velocidade
de Cruzeiro (Sem Ecrã
Multi-Informação)
*
É indicada a velocidade do veículo
pré-definida utilizando o controlo da
velocidade de cruzeiro.

(Modelo Europeu)
(Exceto modelo Europeu)
ttComputador de Bordo e Botão
INFO (Sem Ecrã Multi-Informação)
A seguinte informação pode ser
selecionada pressionando o botão INFO
com a ignição na posição ON.
•Modo autonomia

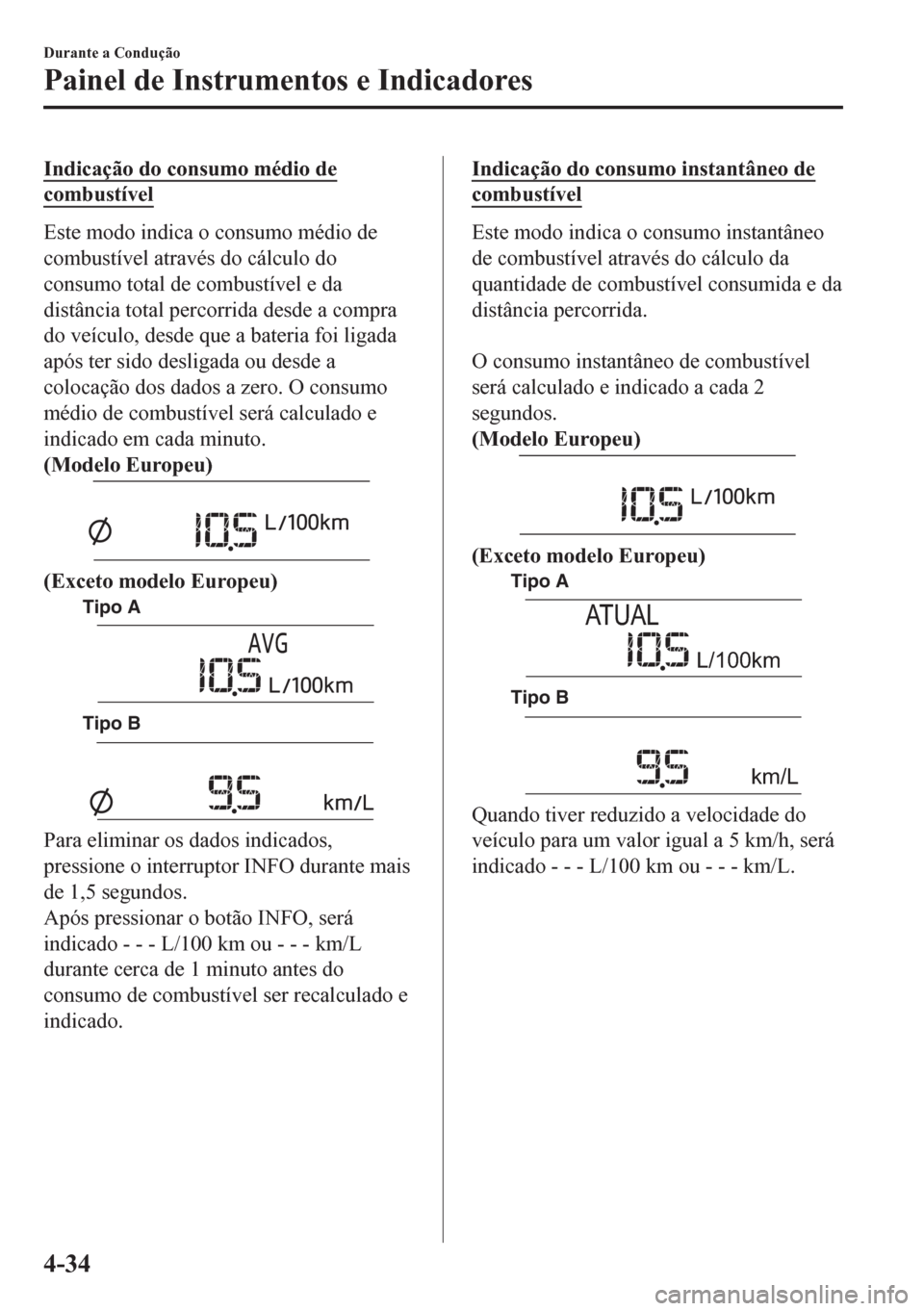

•Indicação do consumo médio de
combustível
•Indicação do consumo instantâneo de
combustível
Se ocorrer algum problema com o
computador de bordo, consulte um
reparador qualificado, recomendamos um
Reparador Autorizado Mazda.
Modo autonomia
Este modo indica a distância aproximada
que poderá percorrer com a quantidade de
combustível atual no depósito com base no
consumo de combustível.

A autonomia será calculada e indicada a
cada segundo.
(Modelo Europeu)
(Exceto modelo Europeu)
AUTONOMIA
km
NOTA
•Mesmo que o indicador de autonomia
indique uma quantidade suficiente para
percorrer a distância pretendida,
reabasteça o mais cedo possível se o
nível de combustível for muito baixo ou
se a luz avisadora de baixo nível de
combustível ligar.
•O indicador não varia, exceto se
adicionar mais de 9 L de combustível.
•A autonomia é a distância aproximada
que o veículo poderá percorrer até
todos os segmentos do indicador do
nível de combustível se desligarem.
•Se não houver informação anterior
sobre o consumo de combustível, tal
como após a compra do seu veículo ou a
informação for eliminada quando os
terminais da bateria forem desligados, a
autonomia atual pode diferir da
quantidade indicada.
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-33

Indicação do consumo médio de
combustível
Este modo indica o consumo médio de
combustível através do cálculo do
consumo total de combustível e da
distância total percorrida desde a compra
do veículo, desde que a bateria foi ligada
após ter sido desligada ou desde a
colocação dos dados a zero. O consumo
médio de combustível será calculado e
indicado em cada minuto.
(Modelo Europeu)
(Exceto modelo Europeu)
Tipo A
Tipo B
Para eliminar os dados indicados,
pressione o interruptor INFO durante mais
de 1,5 segundos.
Após pressionar o botão INFO, será
indicado - - - L/100 km ou - - - km/L
durante cerca de 1 minuto antes do
consumo de combustível ser recalculado e
indicado.
Indicação do consumo instantâneo de
combustível
Este modo indica o consumo instantâneo
de combustível através do cálculo da
quantidade de combustível consumida e da
distância percorrida.

O consumo instantâneo de combustível
será calculado e indicado a cada 2
segundos.
(Modelo Europeu)
(Exceto modelo Europeu)
Tipo A
Tipo B
AT U A L
L/100km
km/L
Quando tiver reduzido a velocidade do
veículo para um valor igual a 5 km/h, será
indicado - - - L/100 km ou - - - km/L.
Durante a Condução
Painel de Instrumentos e Indicadores
4-34
