2018 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

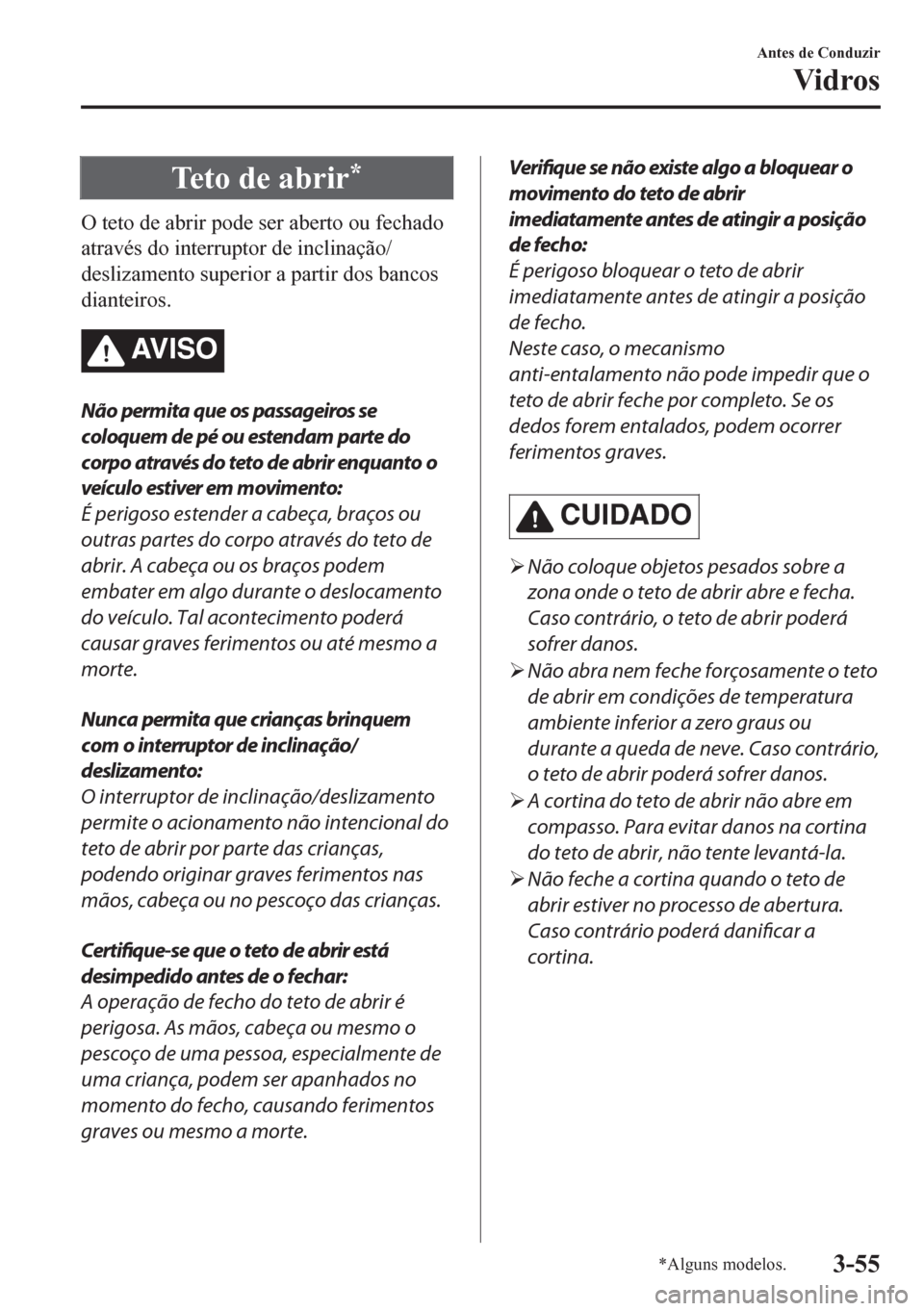

Te t o d e a b r i r*
O teto de abrir pode ser aberto ou fechado
através do interruptor de inclinação/
deslizamento superior a partir dos bancos
dianteiros.
AV I S O
Não permita que os passageiros se
coloquem de pé ou estendam parte do
corpo através do teto de abrir enquanto o
veículo estiver em movimento:
É perigoso estender a cabeça, braços ou
outras partes do corpo através do teto de
abrir. A cabeça ou os braços podem
embater em algo durante o deslocamento
do veículo. Tal acontecimento poderá
causar graves ferimentos ou até mesmo a
morte.
Nunca permita que crianças brinquem
com o interruptor de inclinação/
deslizamento:
O interruptor de inclinação/deslizamento
permite o acionamento não intencional do
teto de abrir por parte das crianças,
podendo originar graves ferimentos nas
mãos, cabeça ou no pescoço das crianças.
Certifique-se que o teto de abrir está
desimpedido antes de o fechar:
A operação de fecho do teto de abrir é
perigosa. As mãos, cabeça ou mesmo o
pescoço de uma pessoa, especialmente de
uma criança, podem ser apanhados no
momento do fecho, causando ferimentos
graves ou mesmo a morte.
Verifique se não existe algo a bloquear o
movimento do teto de abrir
imediatamente antes de atingir a posição
de fecho:
É perigoso bloquear o teto de abrir
imediatamente antes de atingir a posição
de fecho.
Neste caso, o mecanismo
anti-entalamento não pode impedir que o
teto de abrir feche por completo. Se os
dedos forem entalados, podem ocorrer
ferimentos graves.
CUIDADO
¾Não coloque objetos pesados sobre a
zona onde o teto de abrir abre e fecha.
Caso contrário, o teto de abrir poderá
sofrer danos.
¾Não abra nem feche forçosamente o teto
de abrir em condições de temperatura
ambiente inferior a zero graus ou
durante a queda de neve. Caso contrário,
o teto de abrir poderá sofrer danos.
¾A cortina do teto de abrir não abre em
compasso. Para evitar danos na cortina
do teto de abrir, não tente levantá-la.
¾Não feche a cortina quando o teto de
abrir estiver no processo de abertura.
Caso contrário poderá danificar a
cortina.
Antes de Conduzir
Vidros
*Alguns modelos.3-55

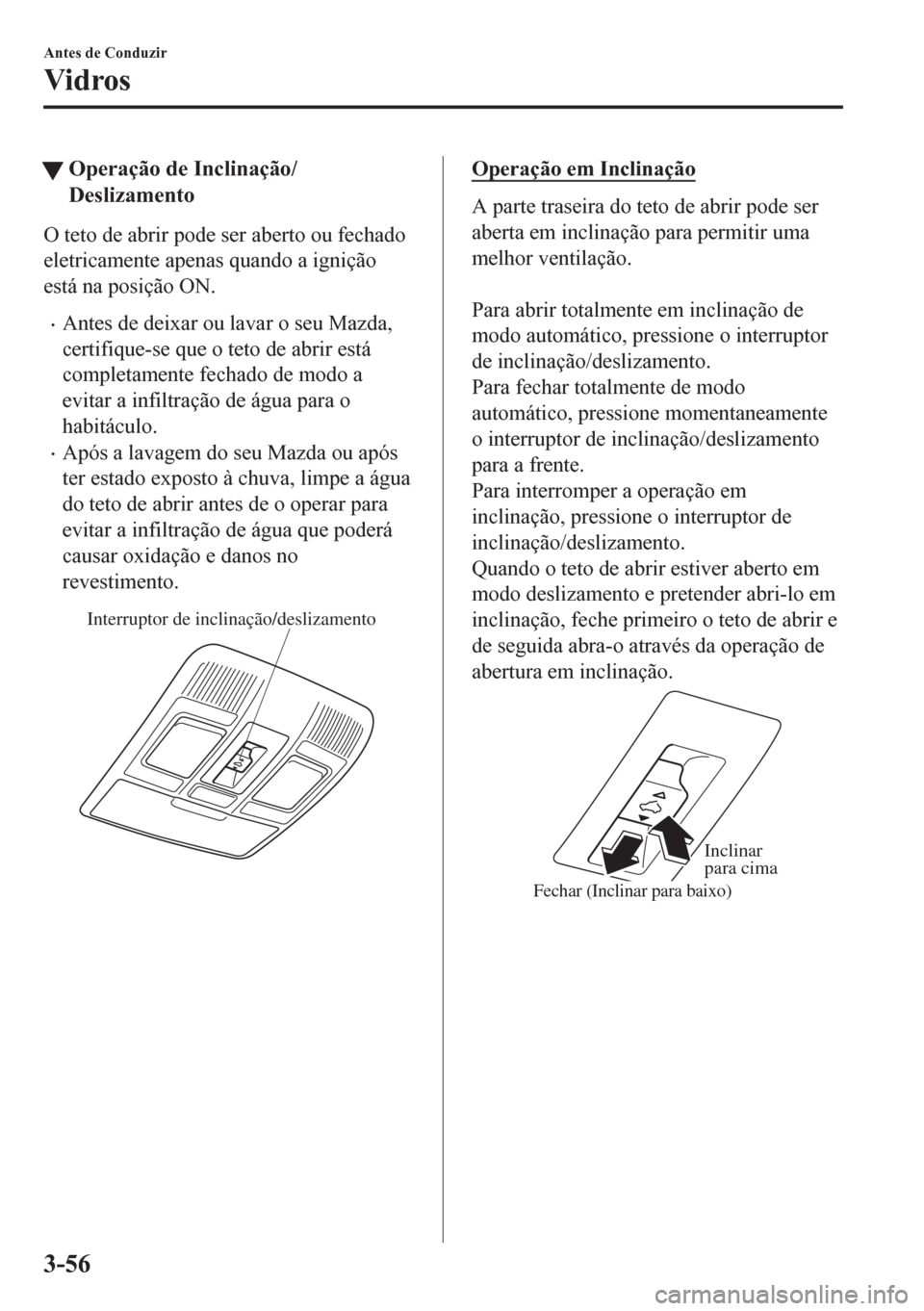

tOperação de Inclinação/
Deslizamento
O teto de abrir pode ser aberto ou fechado
eletricamente apenas quando a ignição
está na posição ON.
•Antes de deixar ou lavar o seu Mazda,
certifique-se que o teto de abrir está
completamente fechado de modo a
evitar a infiltração de água para o
habitáculo.
•Após a lavagem do seu Mazda ou após
ter estado exposto à chuva, limpe a água
do teto de abrir antes de o operar para
evitar a infiltração de água que poderá
causar oxidação e danos no
revestimento.
Interruptor de inclinação/deslizamento
Operação em Inclinação
A parte traseira do teto de abrir pode ser
aberta em inclinação para permitir uma
melhor ventilação.

Para abrir totalmente em inclinação de
modo automático, pressione o interruptor
de inclinação/deslizamento.
Para fechar totalmente de modo
automático, pressione momentaneamente
o interruptor de inclinação/deslizamento
para a frente.
Para interromper a operação em
inclinação, pressione o interruptor de
inclinação/deslizamento.
Quando o teto de abrir estiver aberto em
modo deslizamento e pretender abri-lo em
inclinação, feche primeiro o teto de abrir e
de seguida abra-o através da operação de
abertura em inclinação.
Fechar (Inclinar para baixo)
Inclinar
para cima
Antes de Conduzir
Vidros
3-56

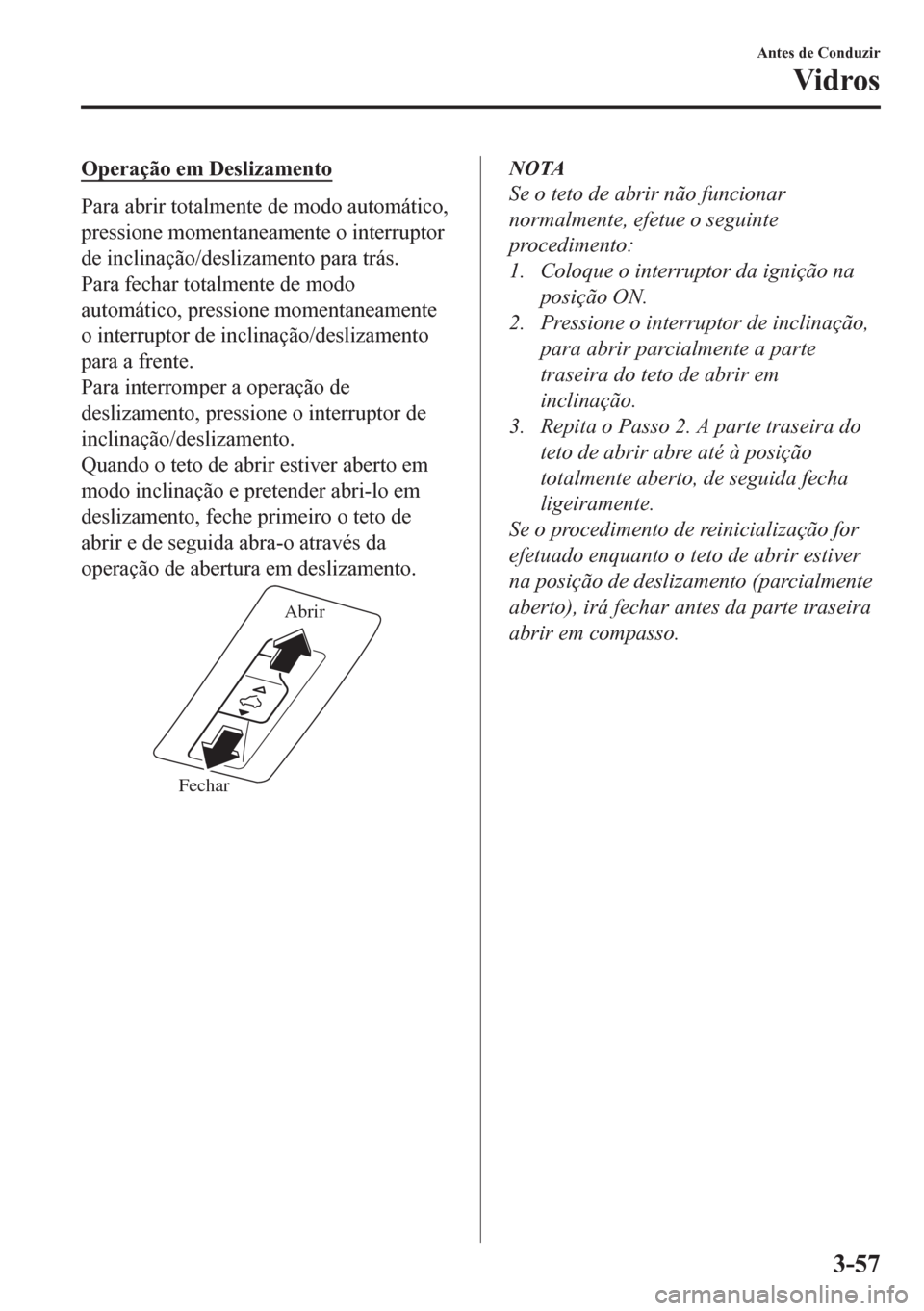

Operação em Deslizamento
Para abrir totalmente de modo automático,
pressione momentaneamente o interruptor
de inclinação/deslizamento para trás.
Para fechar totalmente de modo
automático, pressione momentaneamente
o interruptor de inclinação/deslizamento
para a frente.
Para interromper a operação de
deslizamento, pressione o interruptor de
inclinação/deslizamento.
Quando o teto de abrir estiver aberto em
modo inclinação e pretender abri-lo em
deslizamento, feche primeiro o teto de
abrir e de seguida abra-o através da
operação de abertura em deslizamento.
FecharAbrir
NOTA
Se o teto de abrir não funcionar
normalmente, efetue o seguinte
procedimento:
1. Coloque o interruptor da ignição na
posição ON.
2. Pressione o interruptor de inclinação,
para abrir parcialmente a parte
traseira do teto de abrir em
inclinação.
3. Repita o Passo 2. A parte traseira do
teto de abrir abre até à posição
totalmente aberto, de seguida fecha
ligeiramente.
Se o procedimento de reinicialização for
efetuado enquanto o teto de abrir estiver
na posição de deslizamento (parcialmente
aberto), irá fechar antes da parte traseira
abrir em compasso.
Antes de Conduzir
Vidros
3-57

tTeto de Abrir Anti-Entalamento
Se a mão, a cabeça de uma pessoa ou um
objeto bloquear o teto de abrir durante o
processo de fecho, o teto de abrir irá parar
e mover-se no sentido de abertura.
NOTA
•A função anti-entalamento poderá
funcionar nas seguintes condições:
•É detetado um forte impacto durante
o fecho automático do teto de abrir.
•O teto de abrir está a fechar
automaticamente em condições de
temperatura ambiente extremamente
baixa.
•No caso da função anti-entalamento ser
ativada e não for possível fechar o teto
de abrir automaticamente, pressione o
interruptor de inclinação/deslizamento
para fechar o teto de abrir.
•A função anti-entalamento do teto de
abrir não funciona até o sistema ser
reconfigurado.
tCortina do teto de abrir
A cortina do teto de abrir pode ser aberta e
fechada à mão.

A cortina do teto de abrir abre
automaticamente quando o teto de abrir é
aberto, mas tem que ser fechada à mão.
Cortina do teto de abrir
Antes de Conduzir
Vidros
3-58

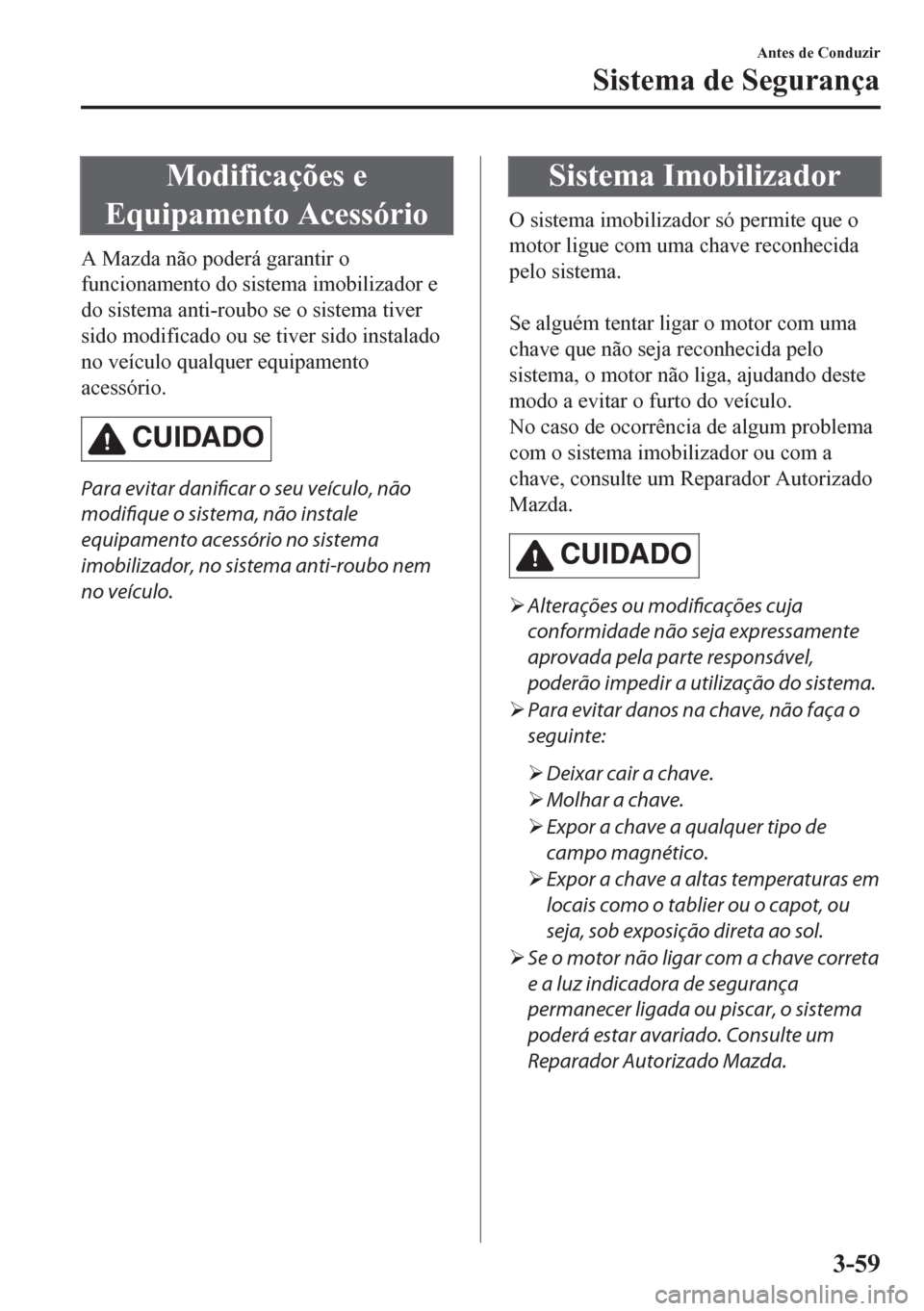

Modificações e
Equipamento Acessório
A Mazda não poderá garantir o
funcionamento do sistema imobilizador e
do sistema anti-roubo se o sistema tiver
sido modificado ou se tiver sido instalado
no veículo qualquer equipamento
acessório.
CUIDADO
Para evitar danificar o seu veículo, não
modifique o sistema, não instale
equipamento acessório no sistema
imobilizador, no sistema anti-roubo nem
no veículo.
Sistema Imobilizador
O sistema imobilizador só permite que o
motor ligue com uma chave reconhecida
pelo sistema.

Se alguém tentar ligar o motor com uma
chave que não seja reconhecida pelo
sistema, o motor não liga, ajudando deste
modo a evitar o furto do veículo.
No caso de ocorrência de algum problema
com o sistema imobilizador ou com a
chave, consulte um Reparador Autorizado
Mazda.
CUIDADO
¾Alterações ou
modificações cuja
conformidade não seja expressamente
aprovada pela parte responsável,
poderão impedir a utilização do sistema.
¾Para evitar danos na chave, não faça o
seguinte:
¾Deixar cair a chave.
¾Molhar a chave.
¾Expor a chave a qualquer tipo de
campo magnético.
¾Expor a chave a altas temperaturas em
locais como o tablier ou o capot, ou
seja, sob exposição direta ao sol.
¾Se o motor não ligar com a chave correta
e a luz indicadora de segurança
permanecer ligada ou piscar, o sistema
poderá estar avariado. Consulte um
Reparador Autorizado Mazda.
Antes de Conduzir
Sistema de Segurança
3-59

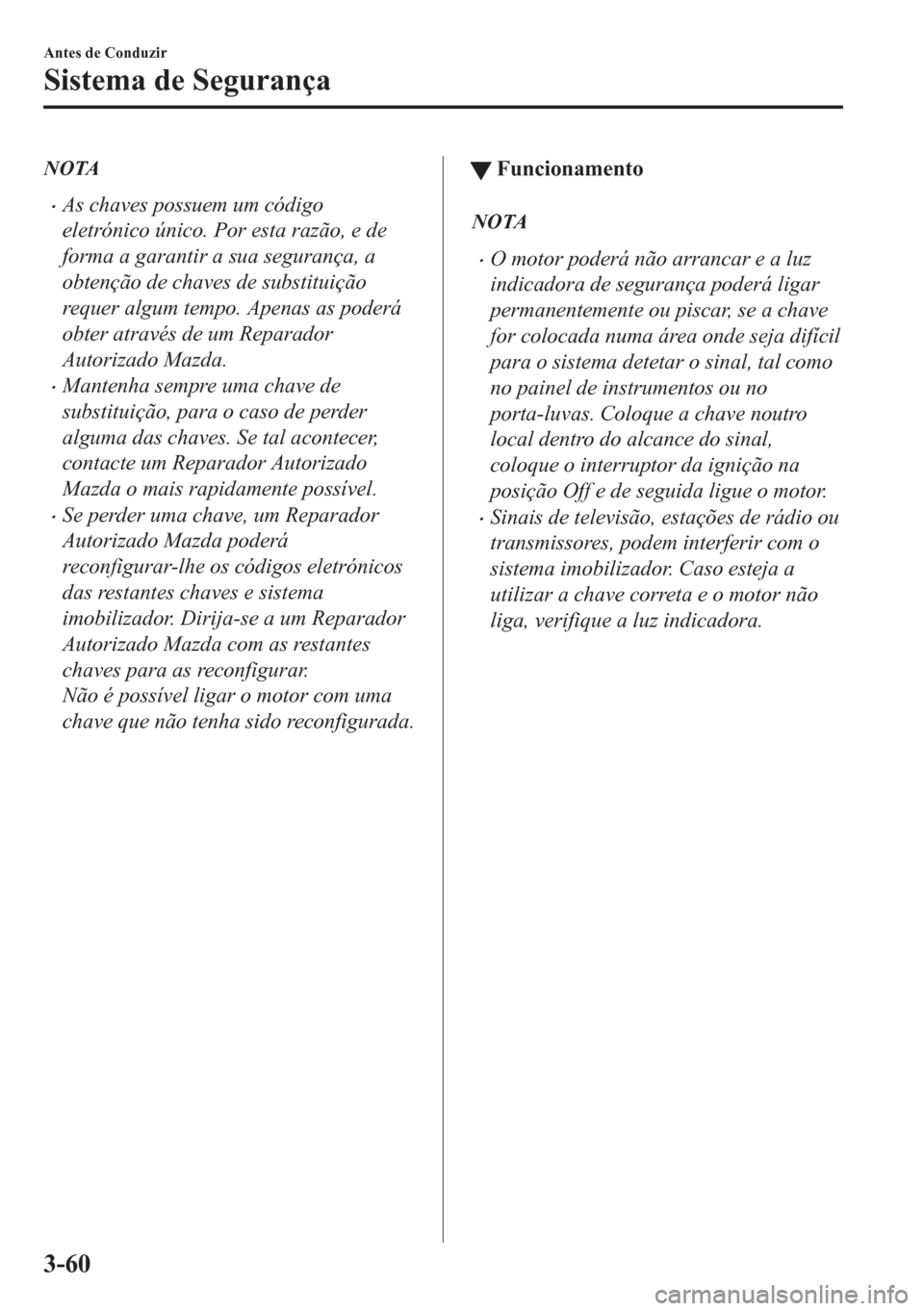

NOTA
•As chaves possuem um código
eletrónico único. Por esta razão, e de
forma a garantir a sua segurança, a
obtenção de chaves de substituição
requer algum tempo. Apenas as poderá
obter através de um Reparador
Autorizado Mazda.
•Mantenha sempre uma chave de
substituição, para o caso de perder
alguma das chaves. Se tal acontecer,
contacte um Reparador Autorizado
Mazda o mais rapidamente possível.
•Se perder uma chave, um Reparador
Autorizado Mazda poderá
reconfigurar-lhe os códigos eletrónicos
das restantes chaves e sistema
imobilizador. Dirija-se a um Reparador
Autorizado Mazda com as restantes
chaves para as reconfigurar.
Não é possível ligar o motor com uma
chave que não tenha sido reconfigurada.
tFuncionamento
NOTA
•O motor poderá não arrancar e a luz
indicadora de segurança poderá ligar
permanentemente ou piscar, se a chave
for colocada numa área onde seja difícil
para o sistema detetar o sinal, tal como
no painel de instrumentos ou no
porta-luvas. Coloque a chave noutro
local dentro do alcance do sinal,
coloque o interruptor da ignição na
posição Off e de seguida ligue o motor.
•Sinais de televisão, estações de rádio ou
transmissores, podem interferir com o
sistema imobilizador. Caso esteja a
utilizar a chave correta e o motor não
liga, verifique a luz indicadora.
Antes de Conduzir
Sistema de Segurança
3-60

Ativar o sistema
O sistema é ativado quando a ignição é
comutada de ON para off.
A luz indicadora de segurança no painel
de instrumentos pisca em cada 2 segundos
até o sistema ser desativado.
Desativar o sistema
O sistema é desativado quando o interruptor
da ignição é colocado na posição ON, com
uma chave programada com o código
correto. A luz indicadora de segurança liga
durante 3 segundos e desliga de seguida. Se o
motor não ligar com a chave correta e a luz
indicadora de segurança permanecer ligada
ou a piscar, tente o seguinte:
Certifique-se que a chave está dentro da
gama operacional para a transmissão de
sinal. Desligue a ignição e de seguida
ligue o motor. Se o motor não ligar após 3
ou mais tentativas, consulte um Reparador
Autorizado Mazda.
NOTA
•Se a luz indicadora de segurança piscar
continuamente enquanto conduz, não
desligue o motor. Dirija-se a um
Reparador Autorizado Mazda e solicite
a sua verificação. Se desligar o motor
enquanto a luz estiver a piscar, não
poderá voltar a ligá-lo.
•Como os códigos eletrónicos são
reconfigurados aquando da reparação
do sistema imobilizador, as chaves são
necessárias. Dirija-se a um Reparador
Autorizado Mazda com todas as chaves
para as programar.
Sistema Anti-Roubo*
Se o sistema anti-roubo detetar uma
entrada inapropriada no veículo ou se o
sensor de intrusão detetar movimento no
veículo que possa resultar no seu furto
(com sensor de intrusão) ou nos conteúdos
do mesmo, o alarme alerta a zona
circundante soando a sirene e piscando as
luzes de emergência.

O sistema só funciona se for devidamente
armado. Portanto, quando deixar o
veículo, cumpra os procedimentos de
ativação corretamente.
Sensor de intrusão
*
O sensor de intrusão funciona através de
ondas de ultra-sons para detetar o
movimento no interior do veículo e para
alertar uma intrusão.

O sensor de intrusão deteta certos tipos de
movimentos no interior do veículo,
contudo, também poderá responder a
fenómenos exteriores tais como vibrações,
ruído, vento e correntes de ar.
Antes de Conduzir
Sistema de Segurança
*Alguns modelos.3-61

CUIDADO
De modo a que um sensor de intrusão
funcione corretamente, tenha atenção ao
seguinte:
¾Não pendure roupa ou objetos num
encosto de cabeça ou num gancho para
pendurar casacos.
¾Coloque as palas do sol nas suas
posições originais.
¾Não tape o sensor de intrusão nem
coloque objetos sobre o mesmo.
¾Não permita que o sensor de intrusão
fique sujo ou limpe-o com um fluído.
¾Não bata nem cause um impacto no
sensor de intrusão nem na moldura do
sensor de intrusão.
¾Não monte bancos que não sejam
produtos genuínos Mazda.
¾Para evitar obstruções ao sensor de
intrusão, não coloque objetos nem
bagagem junto ao sensor de intrusão
que sejam superiores aos encostos de
cabeça.

Sensor de intrusão e moldura
do sensor de intrusão
ttFuncionamento
Condições de disparo da sirene/buzina
A sirene/buzina soa intermitentemente e as
luzes de emergência piscam durante 30
segundos quando o sistema é disparado
por qualquer um dos seguintes fatores:
•Destrancamento de uma porta através da
chave auxiliar ou de um manípulo de
trancamento interior da porta.
•Forçar a abertura da porta, do capot ou
da tampa do compartimento de
bagagens.
•Abrir o capot através do manípulo de
libertação do capot.
•Comutar a ignição para a posição ON
sem utilizar o botão de arranque do
motor.
•(Com sensor de intrusão)
O sensor de intrusão deteta um
movimento no interior do veículo.
O sistema será novamente disparado (até
10 vezes) se verificar uma das condições
acima descritas permanentemente.
•(Com sensor de intrusão)
Desligar o terminal da bateria (as luzes
de emergência não piscam).
O sistema será disparado cerca de 10
vezes.
Antes de Conduzir
Sistema de Segurança
3-62
