2018 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

•(Caixa de velocidades automática)
•O pedal do acelerador é pressionado com a alavanca de velocidades na posição D ou
M (não no modo segunda velocidade fixa).
•A alavanca de velocidades é movida para a posição R.
•A alavanca de velocidades é movida a partir da posição N ou P para a posição D ou M
(não no modo segunda velocidade fixa).
•O volante é operado com a alavanca de velocidades na posição D ou M (não no modo
segunda velocidade fixa).
•A alavanca de velocidades encontra-se na posição M e o modo segunda velocidade fixa
é selecionado.
•(Exceto modelo Europeu)
•(Caixa de velocidades manual)
Com a alavanca de velocidades na posição de ponto-morto, o cinto de segurança do
condutor é retirado do fecho, a porta do condutor é aberta ou o capot é aberto.
•(Caixa de velocidades automática)
Com a alavanca de velocidades na posição P, N ou D/M, o cinto de segurança do
condutor é retirado do fecho, a porta do condutor é aberta ou o capot é aberto.
A alavanca das velocidades é operada enquanto o motor ao ralenti é desligado (caixa de
velocidades automática)
Se a alavanca das velocidades for deslocada da posição D ou M (não no modo segunda
velocidade fixa) para a posição N ou P enquanto o motor ao ralenti é desligado, o motor
não liga novamente, mesmo quando o pedal do travão é solto. O motor ligará novamente se
o pedal dos travões for novamente pressionado ou se a alavanca de velocidades for movida
para a posição D, M (exceto modo segunda velocidade fixa) ou R. (Por motivos de
segurança, mantenha sempre o pedal dos travões pressionado quando mover a alavanca de
velocidades, enquanto o motor ao ralenti é desligado.)
Se a alavanca das velocidades for movida da posição D ou M (não no modo segunda
velocidade fixa), para a posição N ou P, e o cinto de segurança do condutor não estiver
colocado e a porta do condutor estiver aberta, o motor liga novamente.
Terminais da bateria desligados
O motor ao ralenti poderá não desligar logo após os terminais da bateria serem desligados.
Além disso, se a bateria for substituída, o funcionamento do i-stop tem de ser verificado.
Consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.
Durante a Condução
Arranque/Paragem do Motor
4-19

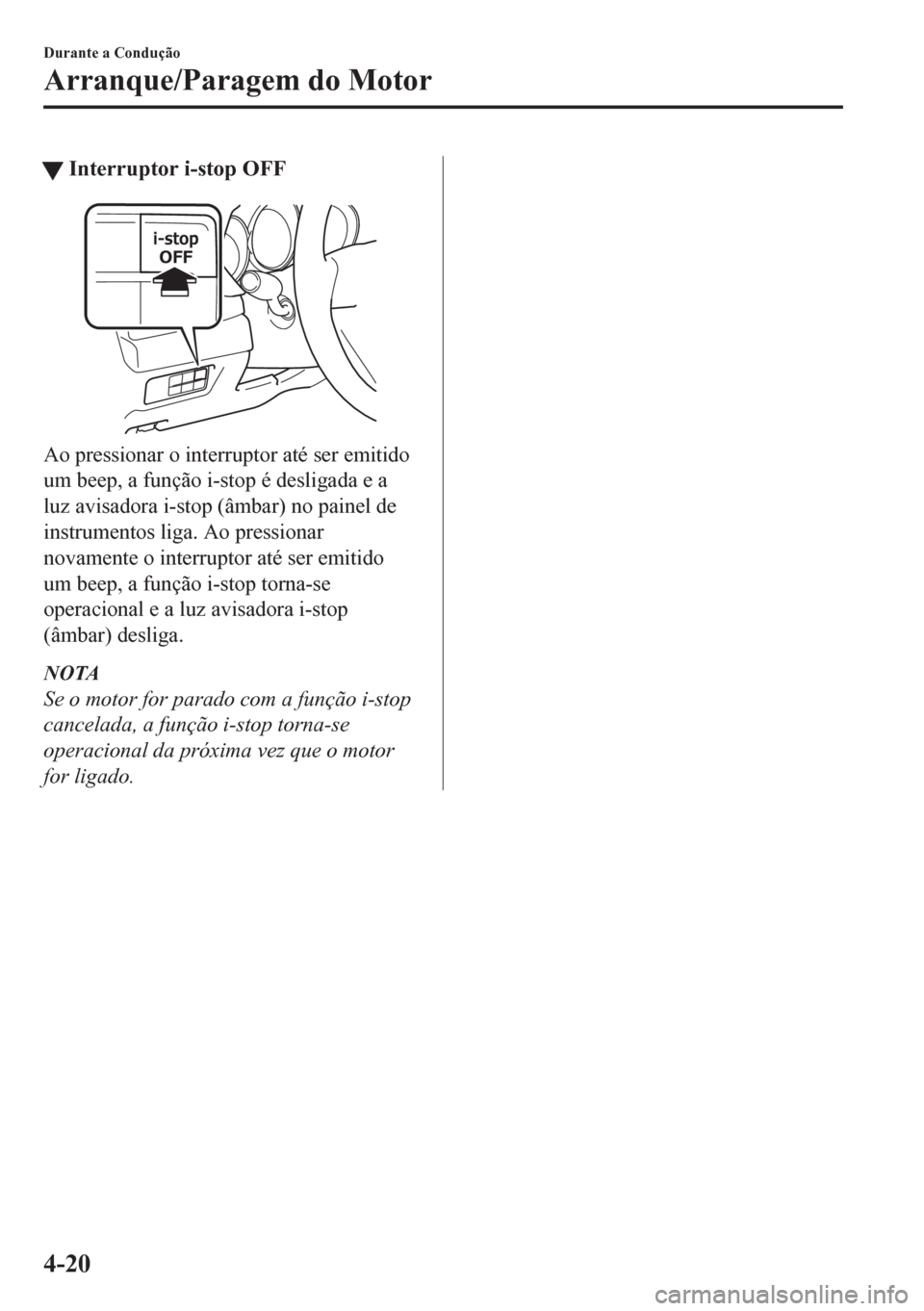

tInterruptor i-stop OFF
Ao pressionar o interruptor até ser emitido
um beep, a função i-stop é desligada e a
luz avisadora i-stop (âmbar) no painel de
instrumentos liga. Ao pressionar
novamente o interruptor até ser emitido
um beep, a função i-stop torna-se
operacional e a luz avisadora i-stop
(âmbar) desliga.
NOTA
Se o motor for parado com a função i-stop
cancelada, a função i-stop torna-se
operacional da próxima vez que o motor
for ligado.
Durante a Condução
Arranque/Paragem do Motor
4-20

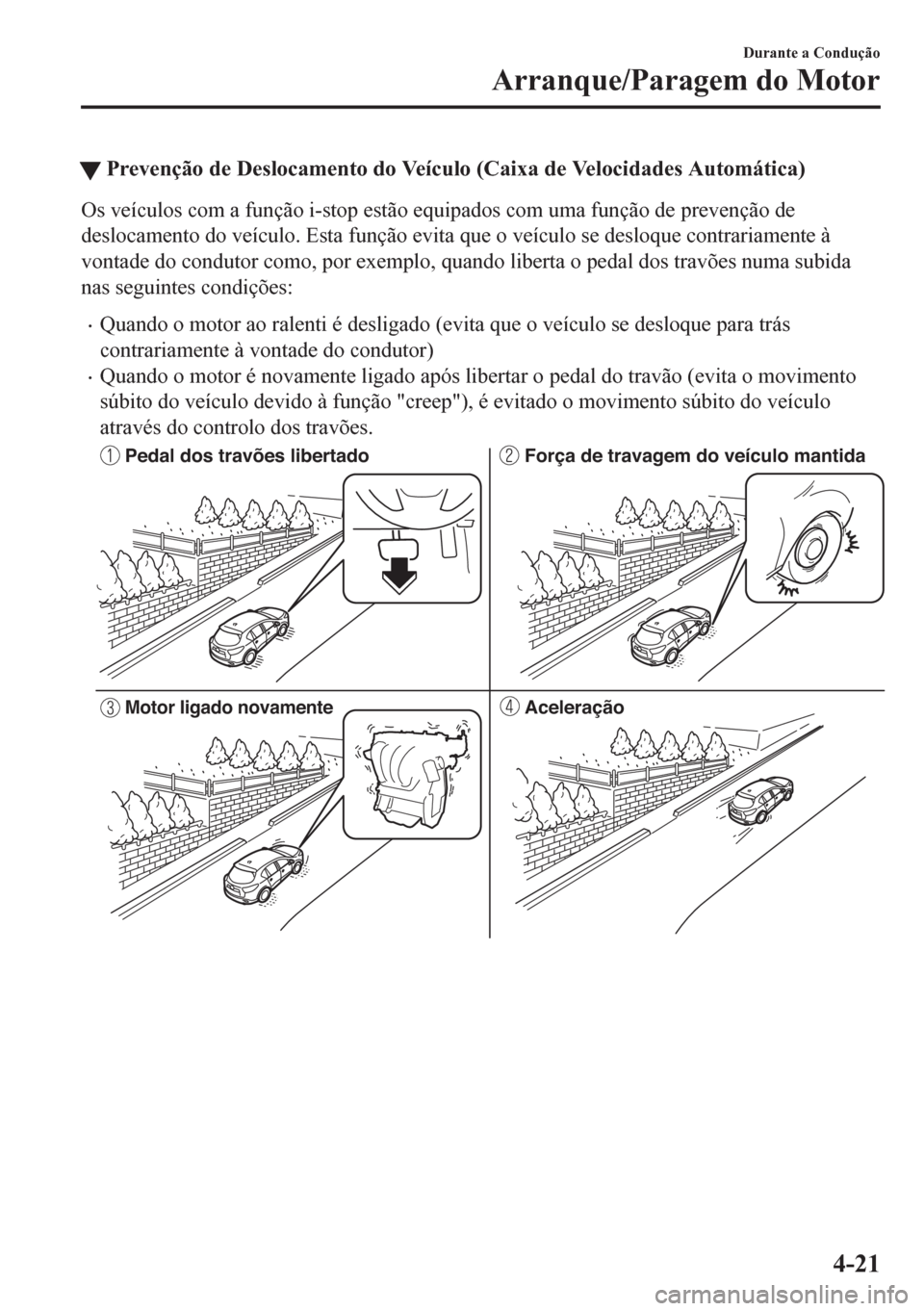

tPrevenção de Deslocamento do Veículo (Caixa de Velocidades Automática)
Os veículos com a função i-stop estão equipados com uma função de prevenção de
deslocamento do veículo. Esta função evita que o veículo se desloque contrariamente à
vontade do condutor como, por exemplo, quando liberta o pedal dos travões numa subida
nas seguintes condições:
•Quando o motor ao ralenti é desligado (evita que o veículo se desloque para trás
contrariamente à vontade do condutor)
•Quando o motor é novamente ligado após libertar o pedal do travão (evita o movimento
súbito do veículo devido à função "creep"), é evitado o movimento súbito do veículo
através do controlo dos travões.
Pedal dos travões libertado Força de travagem do veículo mantida
Motor ligado novamenteAceleração
Durante a Condução
Arranque/Paragem do Motor
4-21

AV I S O
Não se baseie completamente na função prevenção de deslocamento do veículo.
¾A função prevenção de deslocamento do veículo é uma função suplementar que opera
durante um máximo de quatro segundos após libertar o pedal dos travões e acelerar o
veículo a partir de uma condição de paragem do motor ao ralenti. Confiar excessivamente
no sistema poderá resultar num acidente inesperado se o veículo acelerar
inesperadamente. Antes de começar a conduzir o veículo,
confirme sempre as condições de
segurança circundantes e opere a alavanca de velocidades, pedal dos travões e o pedal do
acelerador apropriadamente. Note que o veículo poderá deslocar-se inesperadamente
consoante a carga do veículo ou se estiver a rebocar um atrelado.
¾Note que o veículo poderá mover-se subitamente se a desativação da prevenção de
deslocamento do veículo ocorrer nas seguintes condições:
¾A alavanca de velocidades está na posição N.
¾Se a alavanca de velocidades for movida para a posição N e o pedal dos travões for
libertado quando a função i-stop está a funcionar, a força de travagem é gradualmente
libertada. Para acelerar o veículo, liberte o pedal dos travões após o motor ligar
novamente e coloque a alavanca de velocidades numa posição diferente da posição N.
NOTA
•Quando o veículo está parado numa superfície de inclinação acentuada, a função de
prevenção de deslocamento do veículo não opera devido ao facto do motor se encontrar
ao ralenti.
•A resposta do pedal dos travões poderá variar, podendo ocorrer um som dos travões, ou o
pedal dos travões poderá vibrar devido ao funcionamento da função prevenção de
deslocamento do veículo. Contudo, isto não significa a existência de avaria.
Durante a Condução
Arranque/Paragem do Motor
4-22

tLuz Avisadora i-stop (Âmbar)/Luz Indicadora i-stop (Verde)
Para assegurar uma utilização segura e confortável do veículo, o sistema i-stop monitoriza
constantemente as operações do condutor, o ambiente interior e exterior do veículo, o seu
estado de funcionamento e utiliza a luz avisadora i-stop (âmbar) e a luz indicadora i-stop
(verde) para informar o condutor sobre os vários cuidados e avisos.
NOTA
Em veículos equipados com o ecrã central, o estado do funcionamento do i-stop é indicado
no ecrã de controlo do estado de monitorização de combustível.
Consulte Ecrã de Controlo de Estado na página 4-114.
Luz avisadora i-stop (âmbar)
Quando a ignição está ligada
•A luz liga quando o interruptor da ignição é colocado na posição ON e desliga quando o
motor é ligado.
•A luz liga quando o interruptor i-stop OFF é pressionado e o sistema é desligado.
•(Modelo Europeu)
A luz liga se as seguintes operações forem efetuadas quando o motor ao ralenti está
desligado. Nestes casos, o motor não torna a ligar automaticamente para garantir a
segurança. Ligue o motor utilizando o método normal.
•Abertura do capot.
•O cinto do condutor não está colocado e a porta do condutor está aberta.
•(Exceto modelo Europeu)
•(Caixa de velocidades manual)
É ativado um aviso sonoro quando a porta é aberta enquanto o motor ao ralenti é
desligado com a alavanca de velocidades em qualquer posição exceto ponto-morto.
Neste caso, para garantir a segurança, o motor não torna a ligar automaticamente.
Coloque a alavanca de velocidades em ponto-morto e ligue o motor.
Durante a Condução
Arranque/Paragem do Motor
4-23

NOTA
Um problema no sistema pode ser indicado nas seguintes condições. Solicite a inspeção do
seu veículo num reparador qualificado, recomendamos um Reparador Autorizado Mazda.
•A luz não liga quando a ignição é colocada na posição ON.
•A luz continua ligada, apesar de o interruptor de i-stop OFF ter sido pressionado com o
motor em funcionamento.
Quando a luz pisca
A luz continua a piscar se o sistema estiver avariado. Solicite a inspeção do seu veículo num
reparador qualificado, recomendamos um Reparador Autorizado Mazda.
Luz indicadora i-stop (verde)
Quando a ignição está ligada
•A luz liga quando o motor ao ralenti é desligado e desliga quando o motor é novamente
ligado.
•(Exceto modelo Europeu)
A luz liga quando as condições de paragem do motor ao ralenti são reunidas enquanto o
veículo é conduzido.
Quando a luz pisca
•(Caixa de velocidades manual)
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Ao pressionar o pedal da embraiagem ou ao libertá-lo, o motor liga de novo
automaticamente e a luz desliga.
•(SKYACTIV-D 2.2)
Ao pressionar o pedal da embraiagem, o motor liga de novo automaticamente e a luz
desliga.
•(Modelo Europeu)
A luz pisca quando a porta do condutor for aberta enquanto o motor ao ralenti é desligado,
de modo a notificar o condutor que o motor ao ralenti foi desligado. Desliga quando a
porta do condutor é fechada.
•(Exceto modelo Europeu)
•(Caixa de velocidades manual)
A luz pisca quando a alavanca das velocidades é deslocada para uma posição diferente
de ponto-morto, enquanto o motor ao ralenti é desligado, de modo a notificar o
condutor que o motor ao ralenti está desligado.
•(Caixa de velocidades automática)
A luz pisca se o veículo for parado mas o pedal dos travões não for pressionado com
força suficiente. Pressione o pedal dos travões com um pouco mais de força, pois a
força do pedal pode ser insuficiente.
Durante a Condução
Arranque/Paragem do Motor
4-24

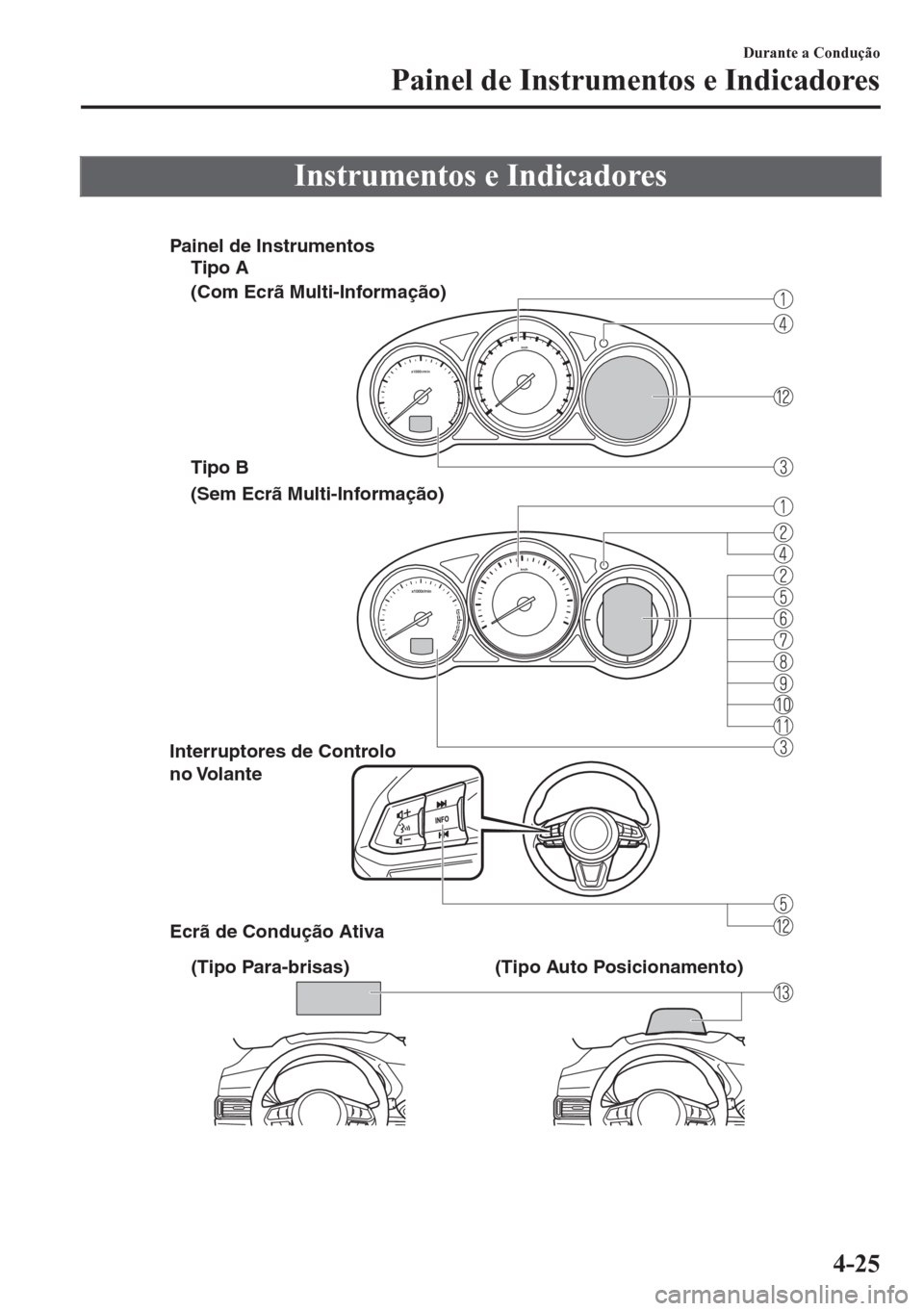

Instrumentos e Indicadores

Interruptores de Controlo
no Volante
Ecrã de Condução Ativa
Tipo A
(Com Ecrã Multi-Informação)
(Sem Ecrã Multi-Informação) Painel de Instrumentos
Tipo B
(Tipo Para-brisas) (Tipo Auto Posicionamento)
Durante a Condução
Painel de Instrumentos e Indicadores
4-25

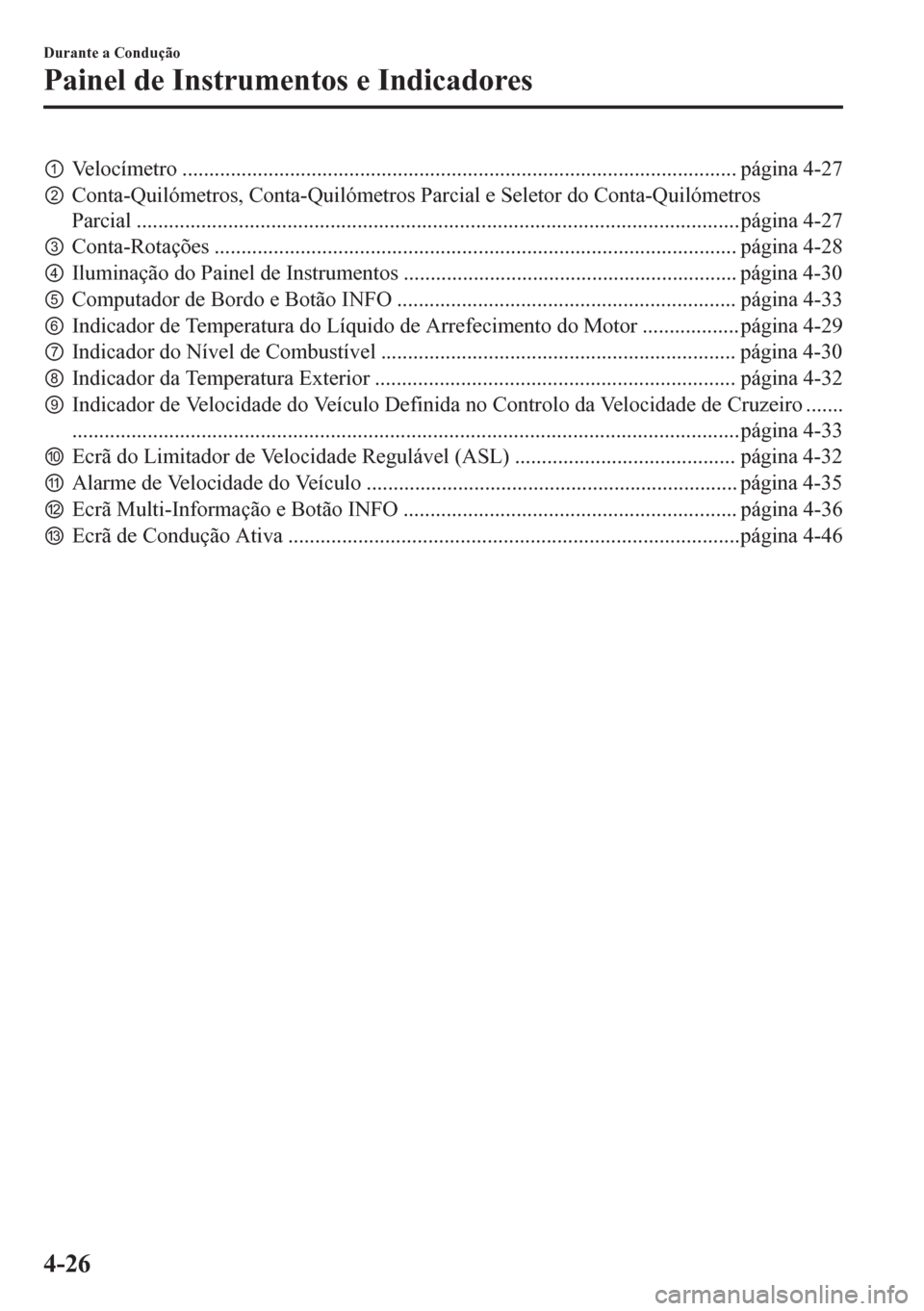

pVelocímetro ....................................................................................................... página 4-27
qConta-Quilómetros, Conta-Quilómetros Parcial e Seletor do Conta-Quilómetros
Parcial ................................................................................................................página 4-27
rConta-Rotações ................................................................................................. página 4-28
sIluminação do Painel de Instrumentos .............................................................. página 4-30
tComputador de Bordo e Botão INFO ............................................................... página 4-33
uIndicador de Temperatura do Líquido de Arrefecimento do Motor .................. página 4-29
vIndicador do Nível de Combustível .................................................................. página 4-30
wIndicador da Temperatura Exterior ................................................................... página 4-32
xIndicador de Velocidade do Veículo Definida no Controlo da Velocidade de Cruzeiro .......
............................................................................................................................página 4-33
yEcrã do Limitador de Velocidade Regulável (ASL) ......................................... página 4-32
zAlarme de Velocidade do Veículo ..................................................................... página 4-35
{Ecrã Multi-Informação e Botão INFO .............................................................. página 4-36
|Ecrã de Condução Ativa ....................................................................................página 4-46
Durante a Condução
Painel de Instrumentos e Indicadores
4-26
