2018 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

Critério de Acionamento dos Airbags SRS
Este diagrama indica os sistemas de retenção que serão acionados de acordo com o tipo de
colisão.
(As ilustrações representam casos de colisões.)
Equipamento SRSTipos de colisão
Colisão frontal/parcialmente frontal
severaColisão lateral severa
*2Colisão traseira
Pré-tensor do cinto
de segurança dian-
teiroX*1 (ambos os lados) X*1 (apenas impacto lateral)
Nenhum airbag nem
pré-tensor do cinto
de segurança será
acionado numa coli-
são traseira. Pré-tensor do cinto
de segurança trasei-
ro
*X (ambos os lados)
Airbag do condutor X
Airbag do passa-
geiro dianteiroX
*1
Airbag lateral
X*1 (apenas impacto lateral)
Airbag de cortina X (apenas impacto lateral)
X: Os airbags foram concebidos para serem acionados em caso de colisão.*1(Com Sistema de Deteção de Ocupante no Banco do Passageiro Dianteiro)
Os airbags dianteiro e lateral do passageiro dianteiro e o pré-tensor do cinto de segurança, foram concebidos
para disparar quando o sensor de deteção de ocupante do banco do passageiro dianteiro detetar um ocupante
sentado no banco do passageiro dianteiro.
*2 Numa colisão lateral, os pré-tensores do cinto de segurança e os airbags laterais/de cortina são acionados
(apenas no lado em que ocorre a colisão).
NOTA
Numa colisão parcialmente frontal, os airbags e pré-tensores equipados podem ser
acionados consoante a direção, ângulo e intensidade do impacto.
Equipamento de Segurança Essencial
SRS Air Bags
*Alguns modelos.2-61

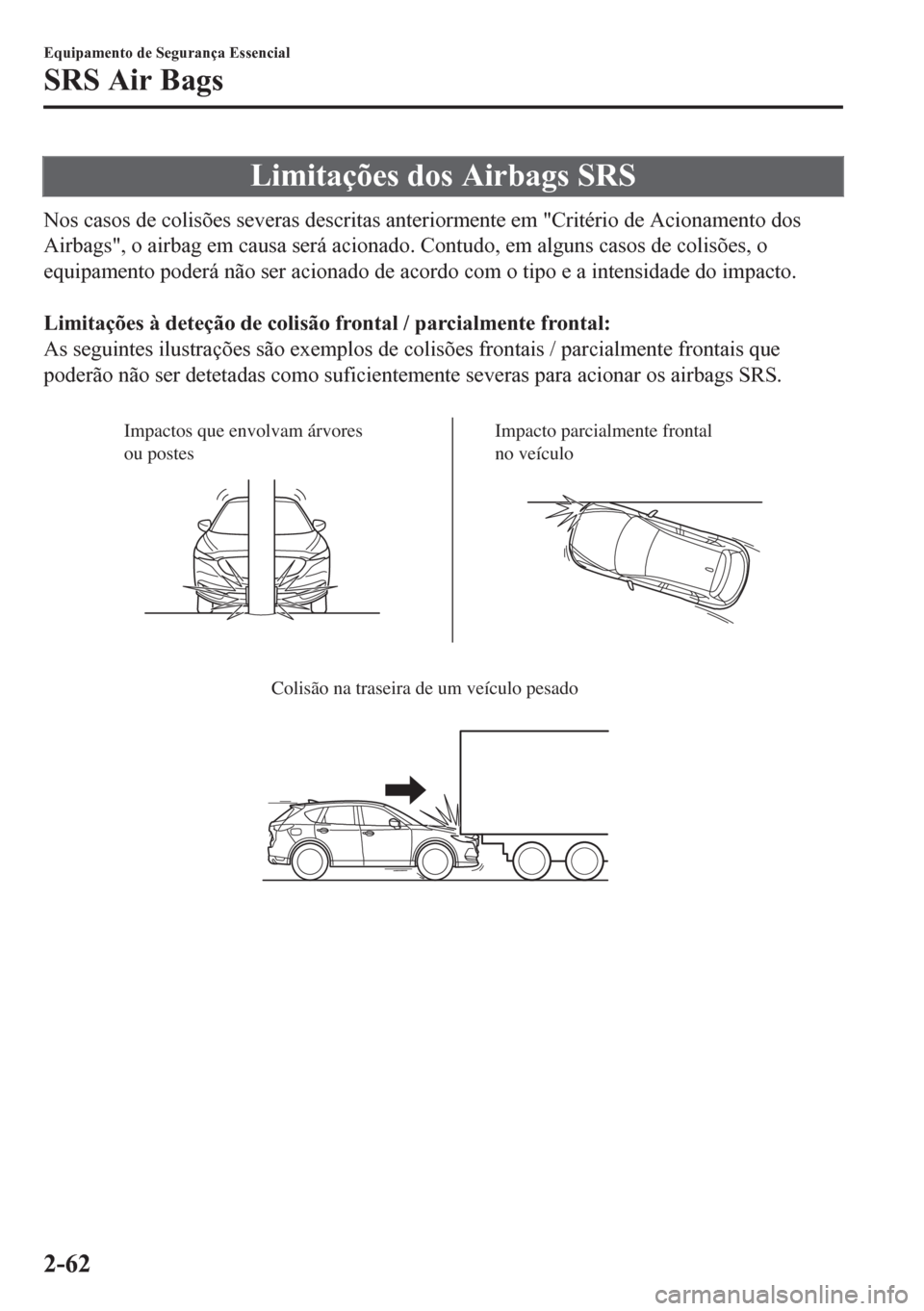

Limitações dos Airbags SRS
Nos casos de colisões severas descritas anteriormente em "Critério de Acionamento dos
Airbags", o airbag em causa será acionado. Contudo, em alguns casos de colisões, o
equipamento poderá não ser acionado de acordo com o tipo e a intensidade do impacto.

Limitações à deteção de colisão frontal / parcialmente frontal:
As seguintes ilustrações são exemplos de colisões frontais / parcialmente frontais que
poderão não ser detetadas como suficientemente severas para acionar os airbags SRS.

Impactos que envolvam árvores
ou postesImpacto parcialmente frontal
no veículo

Colisão na traseira de um veículo pesado
Equipamento de Segurança Essencial
SRS Air Bags
2-62

Limitações à deteção de colisão lateral:
As seguintes ilustrações são exemplos de colisões laterais que poderão não ser detetadas
como suficientemente severas para acionar os airbags SRS.

Impactos laterais que envolvam
árvores ou postesImpactos laterais com veículos
de duas rodas

Capotamento
Equipamento de Segurança Essencial
SRS Air Bags
2-63

Sistema de Deteção de Ocupante no Banco do Passageiro
Dianteiro
*
Por favor, leia primeiro atentamente as "Precauções com os Sistemas de Retenção
Suplementar (SRS)" (página 2-48).
tSensor de Deteção de Ocupante no Banco do Passageiro Dianteiro
O seu veículo está equipado com um sensor de deteção de ocupante no banco do passageiro
como parte do sistema de retenção suplementar. Este sensor está instalado no assento do
banco do passageiro dianteiro. Este sensor mede a capacidade eletrostática do banco do
passageiro dianteiro. A unidade SAS foi concebida para prevenir a ativação dos airbags
frontal e lateral do passageiro dianteiro e do sistema pré-tensor do cinto de segurança se a
luz indicadora de desativação do airbag do passageiro dianteiro OFF ligar.
Para reduzir o risco de ferimentos provocados pela ativação do airbag do passageiro
dianteiro, o sistema desativa os airbags frontal e lateral do passageiro dianteiro e também o
sistema pré-tensor do cinto de segurança quando a luz indicadora de desativação do airbag
do passageiro dianteiro OFF é ligada. Para mais informações sobre as condições de
iluminação da luz indicadora de desativação do airbag do passageiro dianteiro, por favor
consulte a tabela seguinte.

Este sistema desliga os airbags frontal e lateral do passageiro dianteiro e o sistema
pré-tensor do cinto de segurança, portanto certifique-se que a luz indicadora de desativação
do airbag do passageiro dianteiro liga de acordo com a seguinte tabela.

Na eventualidade de avaria dos sensores, a luz avisadora dos airbags/sistema de pré-tensor
do cinto de segurança pisca e a luz indicadora de desativação do airbag do passageiro
dianteiro OFF liga. Se isto acontecer, os airbags frontal e lateral do passageiro dianteiro e o
sistema pré-tensor do cinto de segurança não serão acionados.
Equipamento de Segurança Essencial
SRS Air Bags
2-64*Alguns modelos.

Luzes Indicadoras de desativação do airbag do passageiro dianteiro
Estas luzes indicadoras ligam para relembrá-lo que os airbags frontal e lateral do passageiro
dianteiro e o pré-tensor do cinto de segurança serão ou não acionados durante uma colisão.
Se o sensor de deteção de ocupante no banco do passageiro dianteiro estiver em condições
normais, ambas as luzes indicadoras ligam quando a ignição é ligada. As luzes desligam
após alguns segundos. De seguida, as luzes indicadoras ligam ou desligam nas seguintes
condições:
Condições de iluminação (on/off) da luz indicadora de desativação do airbag do passa-
geiro dianteiro
Condição detetada pelo sistema
de deteção de ocupante no ban-
co do passageiro dianteiroLuz Indicadora de de-
sativação do airbag do
passageiro dianteiroAirbags frontal e late-
ral do passageiro dian-
teiroSistema pré-tensor do
cinto de segurança do
passageiro dianteiro
Vazio (Não ocupada)
Desativada Desativada
Uma criança está sentada num sis-
tema de retenção para crianças
*1Desativada Desativada
Adulto
*2
Desliga após um curto
período de tempo.Ativado Ativado
*1 O sensor de deteção do ocupante pode não detetar uma criança sentada no banco, num sistema de retenção
para crianças, ou numa cadeira de júnior, conforme o tamanho da criança e a sua postura sentada.
*2 Se um adulto pequeno se sentar no banco do passageiro dianteiro, os sensores poderão detetar a pessoa como
sendo uma criança, conforme o físico da pessoa.
Equipamento de Segurança Essencial
SRS Air Bags
2-65

O airbag de cortina encontra-se pronto para ser acionado independentemente das condições
de iluminação (on/off) da luz indicadora de desativação do airbag do passageiro dianteiro.
Se ambas as luzes indicadoras de desativação do airbag do passageiro dianteiro não ligarem
durante um período de tempo especificado quando a ignição for ligada ou não ligarem
conforme indicado nas condições de iluminação (on/off) da luz indicadora de desativação do
airbag do passageiro dianteiro, não permita que um ocupante se sente no banco do
passageiro dianteiro e consulte um Reparador Autorizado Mazda o mais rápido possível. O
sistema pode não funcionar corretamente em caso de acidente.
Equipamento de Segurança Essencial
SRS Air Bags
2-66

AV I S O
Não permita que um ocupante se sente no banco do passageiro dianteiro com uma postura
que torne difícil, para o sensor de deteção de ocupante no banco do passageiro dianteiro,
detetar o ocupante corretamente:
É perigoso sentar-se no banco do passageiro dianteiro com uma postura que torne difícil,
para o sensor de deteção de ocupante no banco do passageiro dianteiro, detetar o ocupante
corretamente. Se o sensor de deteção de ocupante no banco do passageiro dianteiro não
conseguir detetar corretamente o ocupante sentado no banco do passageiro dianteiro, os
airbags frontal e lateral do passageiro dianteiro e o pré-tensor do cinto de segurança poderão
não funcionar (não acionar) ou poderão funcionar (acionar) acidentalmente. O passageiro
dianteiro não terá a proteção suplementar dos airbags ou o funcionamento acidental
(acionamento) dos airbags poderá resultar em ferimentos graves ou morte.
Nas seguintes condições, o sensor de deteção de ocupante no banco do passageiro dianteiro
não consegue detetar corretamente um passageiro sentado no banco do passageiro
dianteiro e a ativação/não ativação dos airbags não pode ser controlada, tal como indicado
nas condições de iluminação (on/off) da luz indicadora de desativação do airbag do
passageiro dianteiro. Por exemplo:
¾Um passageiro dianteiro está sentado tal como indicado na seguinte figura:
Equipamento de Segurança Essencial
SRS Air Bags
2-67

¾Um passageiro traseiro pressiona o banco do passageiro dianteiro com os seus pés.
¾Bagagens ou outros itens colocados sob o banco do passageiro dianteiro ou entre o banco
do passageiro dianteiro e o banco do condutor que levantem o assento do banco do
passageiro dianteiro.
¾Um objeto, tal como uma almofada, é colocado no banco do passageiro dianteiro ou entre
as costas do passageiro e as costas do banco.
¾Uma cobertura do banco é colocada no banco do passageiro dianteiro.
¾Bagagens ou outros itens são colocados no banco com a criança no sistema de retenção
para crianças.
¾Um passageiro traseiro ou a bagagem a pressionar ou a puxar para baixo as costas do
banco do passageiro dianteiro.
¾Bagagem ou outros objetos colocados nas costas do banco ou pendurados no encosto de
cabeça.
¾O banco está lavado.
¾São entornados líquidos no banco.
¾O banco do passageiro dianteiro é deslocado para trás, fazendo pressão na bagagem ou
outros objetos colocados atrás do mesmo.
¾As costas do banco do passageiro dianteiro estão em contacto com o banco traseiro.
¾Bagagens ou outros objetos são colocados entre o banco do passageiro dianteiro e o banco
do condutor.
¾Um dispositivo elétrico é colocado no banco do passageiro dianteiro.
¾Um dispositivo elétrico adicional, tal como um aquecedor do banco, é instalado na
superfície do banco do passageiro.
Os airbags frontal e lateral do passageiro dianteiro e o sistema pré-tensor do cinto de
segurança serão desativados se a luz indicadora de desativação do airbag do passageiro
dianteiro OFF ligar.
CUIDADO
¾Para assegurar o correto acionamento do airbag dianteiro e para evitar danos no sensor
do assento do banco dianteiro:
¾Não coloque objetos pontiagudos ou bagagem pesada no assento do banco dianteiro.
¾Não entorne líquidos em cima ou em baixo dos bancos dianteiros.
¾Para que os sensores funcionem corretamente, efetue sempre o seguinte:
¾Ajuste os bancos dianteiro o mais para trás possível e sente-se sempre com as costas
direitas e encostadas aos bancos com os cintos de segurança corretamente colocados.
¾Se colocar uma criança no banco do passageiro, fixe corretamente o sistema de retenção
para crianças e deslize o banco do passageiro o mais para trás possível, por forma a
possibilitar a instalação do sistema de retenção para crianças.
Equipamento de Segurança Essencial
SRS Air Bags
2-68
