2018 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

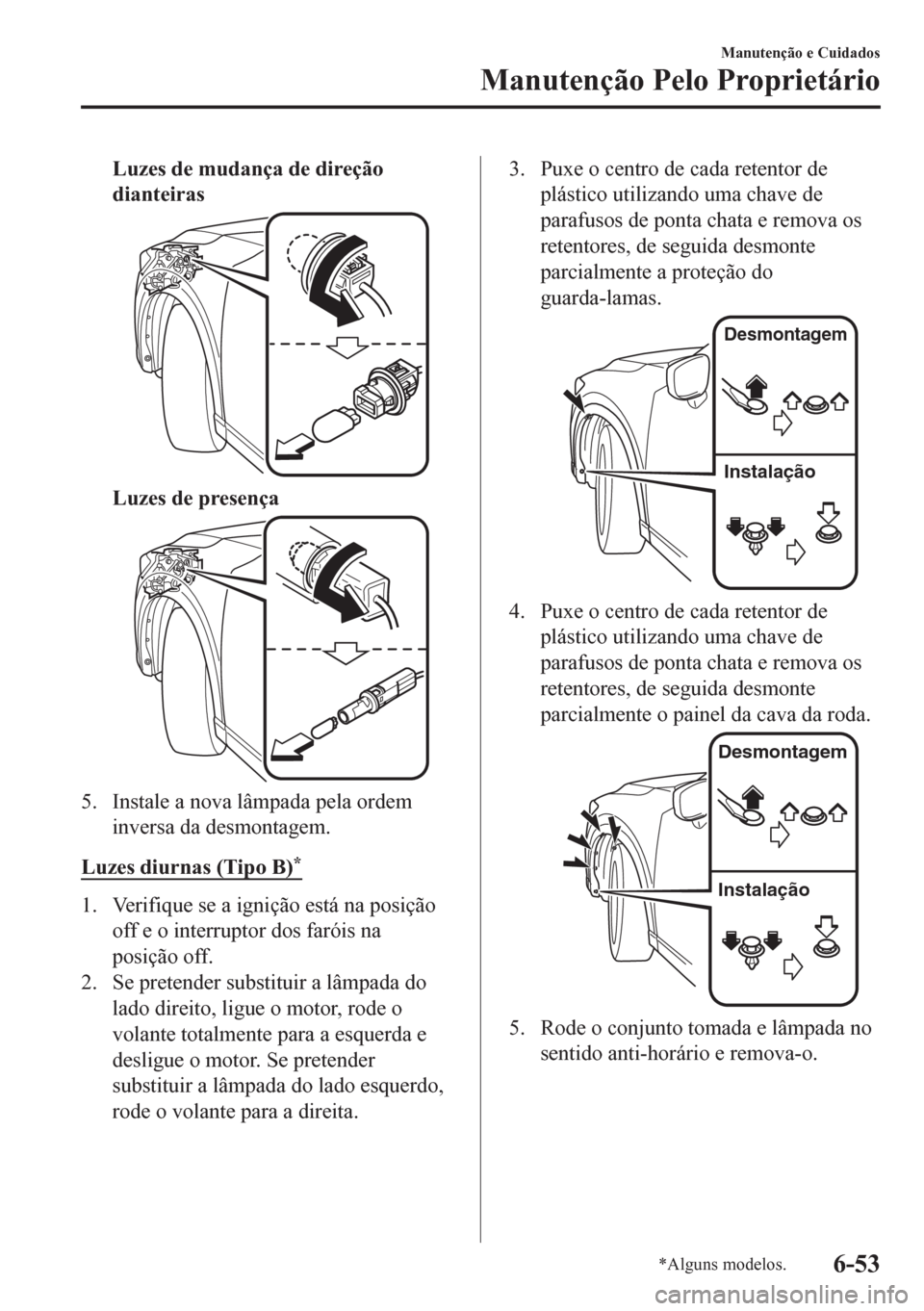

Luzes de mudança de direção
dianteiras
Luzes de presença
5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes diurnas (Tipo B)
*
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Se pretender substituir a lâmpada do
lado direito, ligue o motor, rode o
volante totalmente para a esquerda e
desligue o motor. Se pretender
substituir a lâmpada do lado esquerdo,
rode o volante para a direita.
3. Puxe o centro de cada retentor de
plástico utilizando uma chave de
parafusos de ponta chata e remova os
retentores, de seguida desmonte
parcialmente a proteção do
guarda-lamas.
Desmontagem
Instalação
4. Puxe o centro de cada retentor de
plástico utilizando uma chave de
parafusos de ponta chata e remova os
retentores, de seguida desmonte
parcialmente o painel da cava da roda.
Desmontagem
Instalação
5. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-53

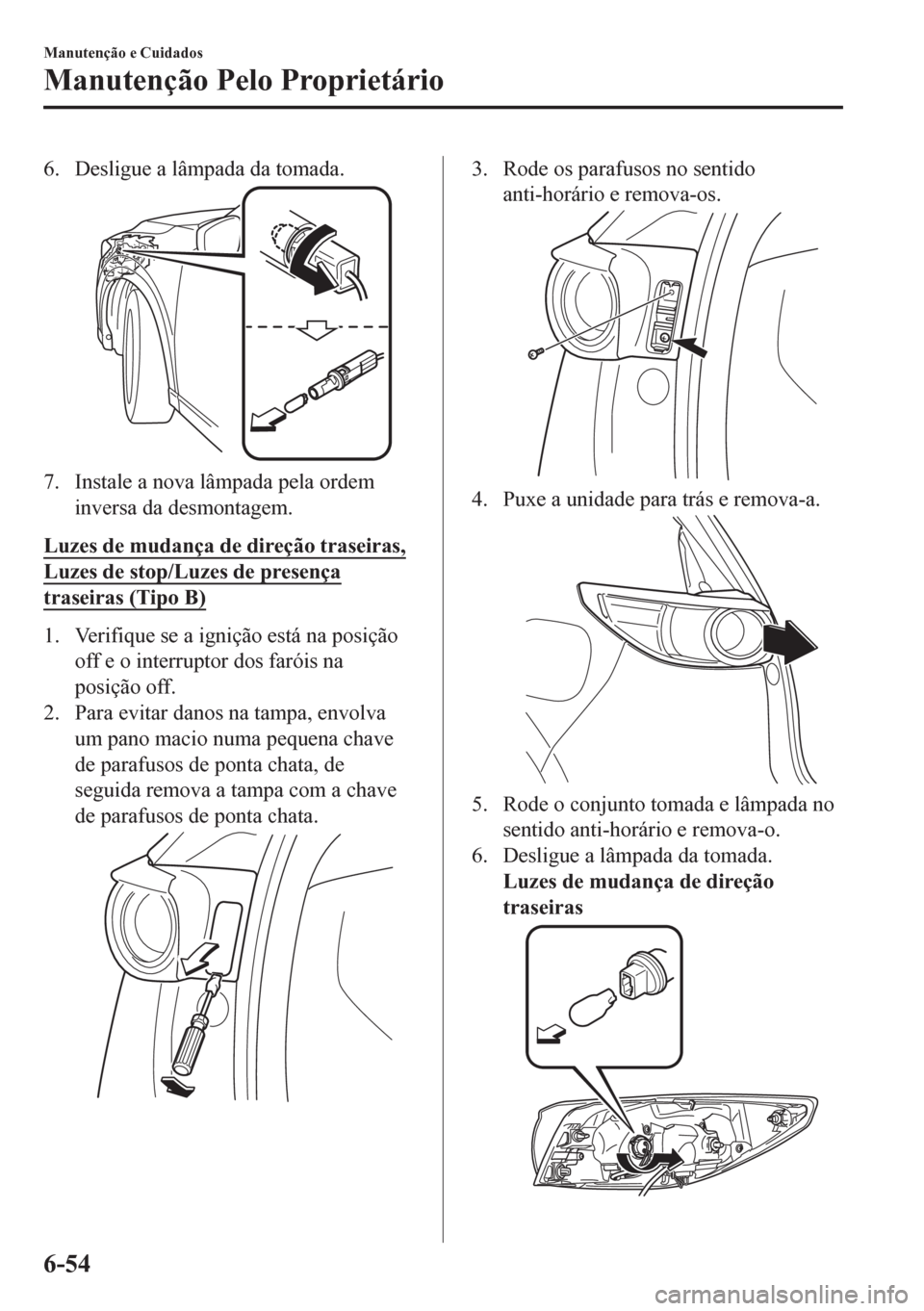

6. Desligue a lâmpada da tomada.
7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de mudança de direção traseiras,
Luzes de stop/Luzes de presença
traseiras (Tipo B)
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Para evitar danos na tampa, envolva
um pano macio numa pequena chave
de parafusos de ponta chata, de
seguida remova a tampa com a chave
de parafusos de ponta chata.
3. Rode os parafusos no sentido
anti-horário e remova-os.
4. Puxe a unidade para trás e remova-a.
5. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
6. Desligue a lâmpada da tomada.
Luzes de mudança de direção
traseiras
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-54

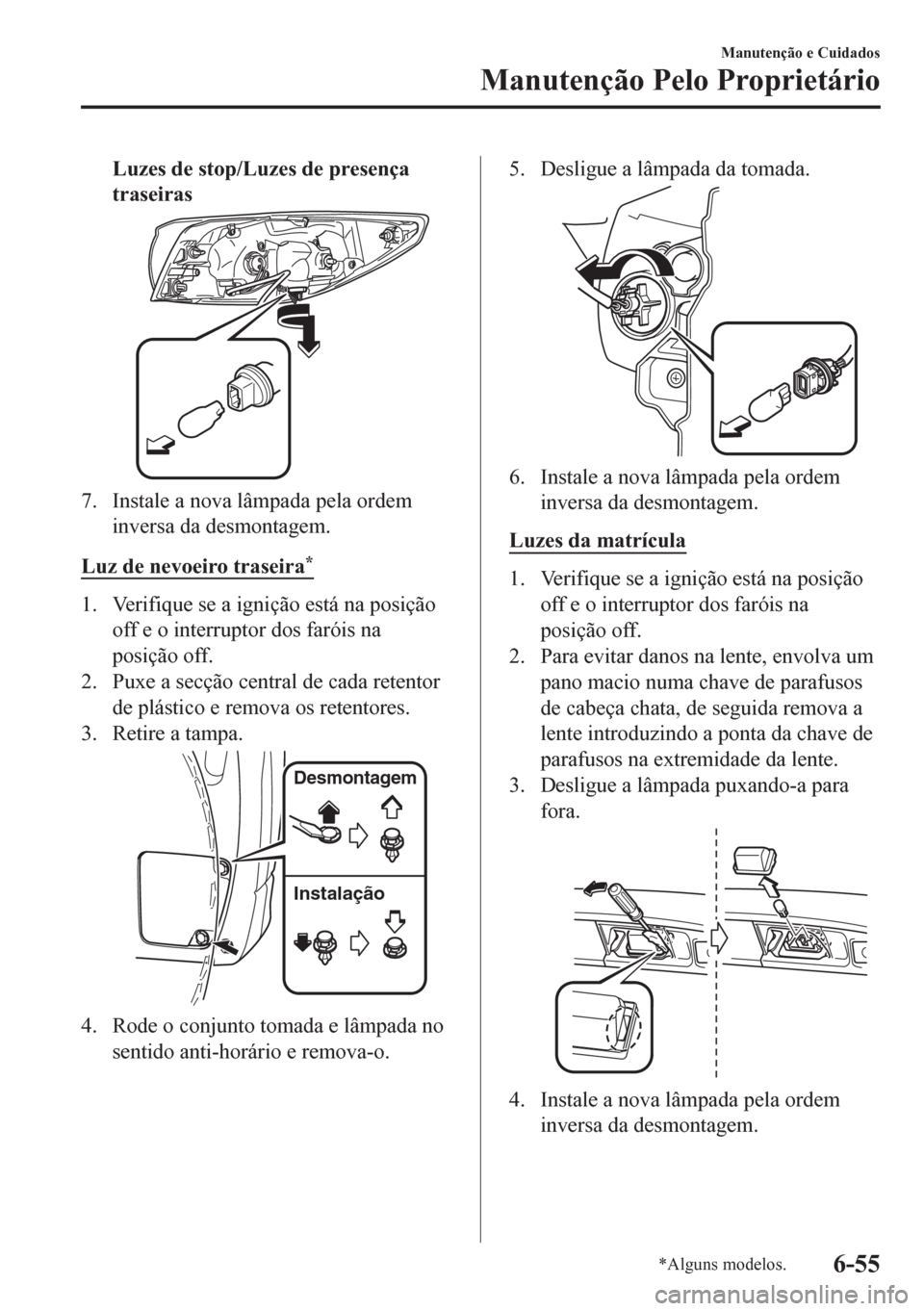

Luzes de stop/Luzes de presença
traseiras
7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luz de nevoeiro traseira
*
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Puxe a secção central de cada retentor
de plástico e remova os retentores.
3. Retire a tampa.
Desmontagem
Instalação
4. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
5. Desligue a lâmpada da tomada.
6. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes da matrícula
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Para evitar danos na lente, envolva um
pano macio numa chave de parafusos
de cabeça chata, de seguida remova a
lente introduzindo a ponta da chave de
parafusos na extremidade da lente.
3. Desligue a lâmpada puxando-a para
fora.
4. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-55

tSubstituição das Lâmpadas das
Luzes Interiores
Luz do habitáculo/Luzes de leitura
dianteiras, Luzes de leitura traseiras,
Luzes dos espelhos de cortesia*
1. Para evitar danos na lente, envolva um
pano macio numa chave de parafusos
de cabeça chata, de seguida remova a
lente introduzindo a ponta da chave de
parafusos na extremidade da lente.
2. Desligue a lâmpada puxando-a para
fora.
Luz do habitáculo/Luzes de leitura
dianteiras
Luzes de mapas traseiras
Luz do espelho de cortesia*
3. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-56*Alguns modelos.

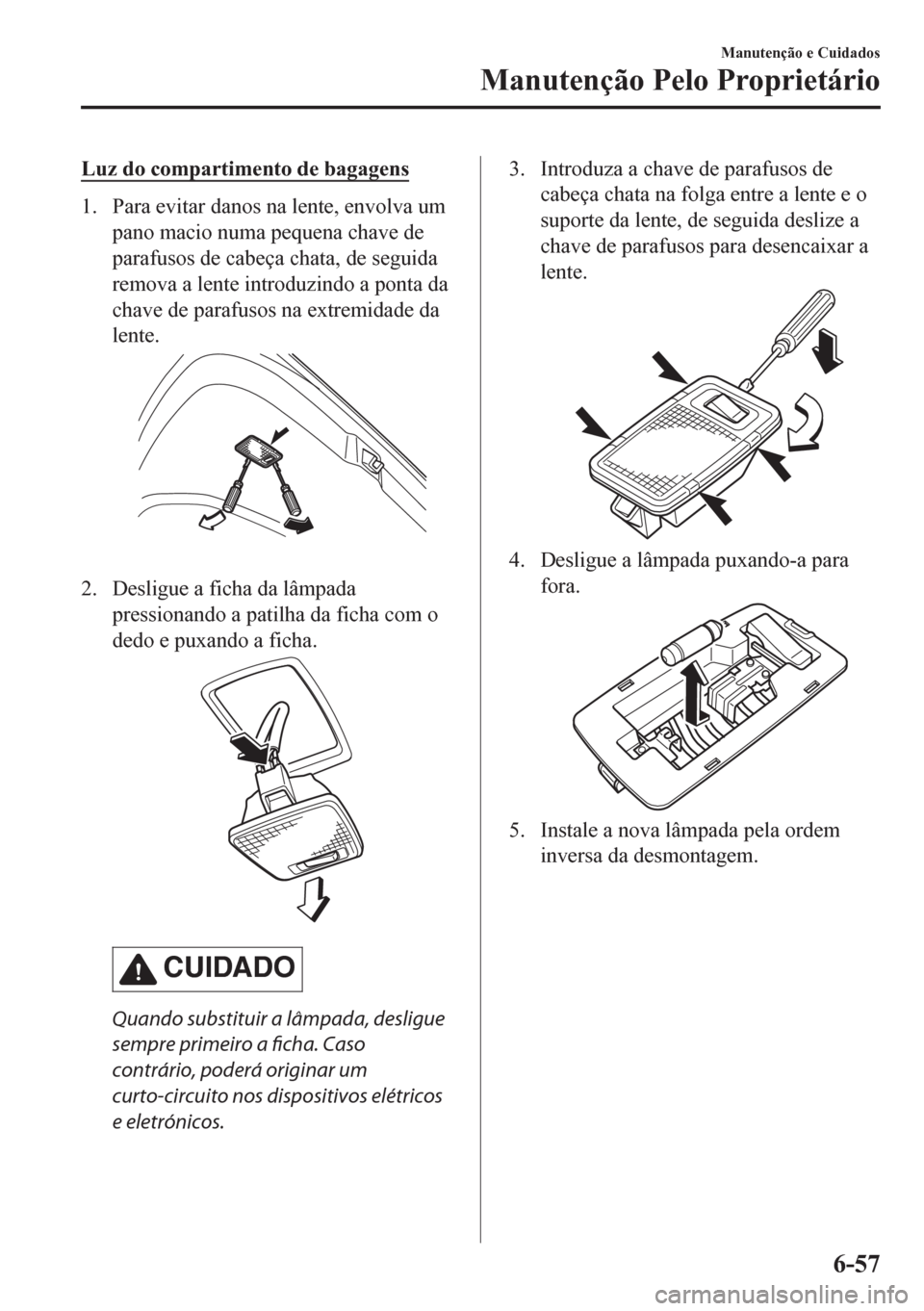

Luz do compartimento de bagagens
1. Para evitar danos na lente, envolva um
pano macio numa pequena chave de
parafusos de cabeça chata, de seguida
remova a lente introduzindo a ponta da
chave de parafusos na extremidade da
lente.
2. Desligue a ficha da lâmpada
pressionando a patilha da ficha com o
dedo e puxando a ficha.
CUIDADO
Quando substituir a lâmpada, desligue
sempre primeiro a ficha. Caso
contrário, poderá originar um
curto-circuito nos dispositivos elétricos
e eletrónicos.
3. Introduza a chave de parafusos de
cabeça chata na folga entre a lente e o
suporte da lente, de seguida deslize a
chave de parafusos para desencaixar a
lente.
4. Desligue a lâmpada puxando-a para
fora.
5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-57

Fusíveis
O sistema elétrico do seu veículo está
protegido por fusíveis.

Se alguma luz, acessório ou controlo não
funcionar, inspecione o fusível do circuito
correspondente. Se um fusível estiver
queimado, o elemento interior terá
fundido.

Se o fusível do mesmo circuito fundir
novamente, evite utilizar o sistema
correspondente e consulte um reparador
qualificado o mais cedo possível,
recomendamos um Reparador Autorizado
Mazda.
tSubstituição de Fusíveis
Substituição dos fusíveis no lado
esquerdo do veículo
Se o sistema elétrico não funcionar,
inspecione primeiro os fusíveis do lado
esquerdo do veículo.

1. Verifique se a ignição e todos os
interruptores dos consumidores
elétricos do veículo estão na posição
off.
2. Abra a tampa do painel de fusíveis.
3. Puxe o fusível a direito para fora com
o saca-fusíveis fornecido no bloco de
fusíveis do compartimento do motor.
4. Inspecione o fusível e substitua-o se
estiver fundido.
NormalFundido
5. Introduza um fusível novo com o
mesmo calibre e verifique se fica bem
instalado. Se não ficar bem instalado,
consulte um reparador qualificado.
Recomendamos um Reparador
Autorizado Mazda.
Se não possuir fusíveis sobressalentes,
retire um fusível do mesmo calibre de
um circuito não essencial ao
funcionamento do veículo, tal como o
circuito AUDIO ou OUTLET.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-58

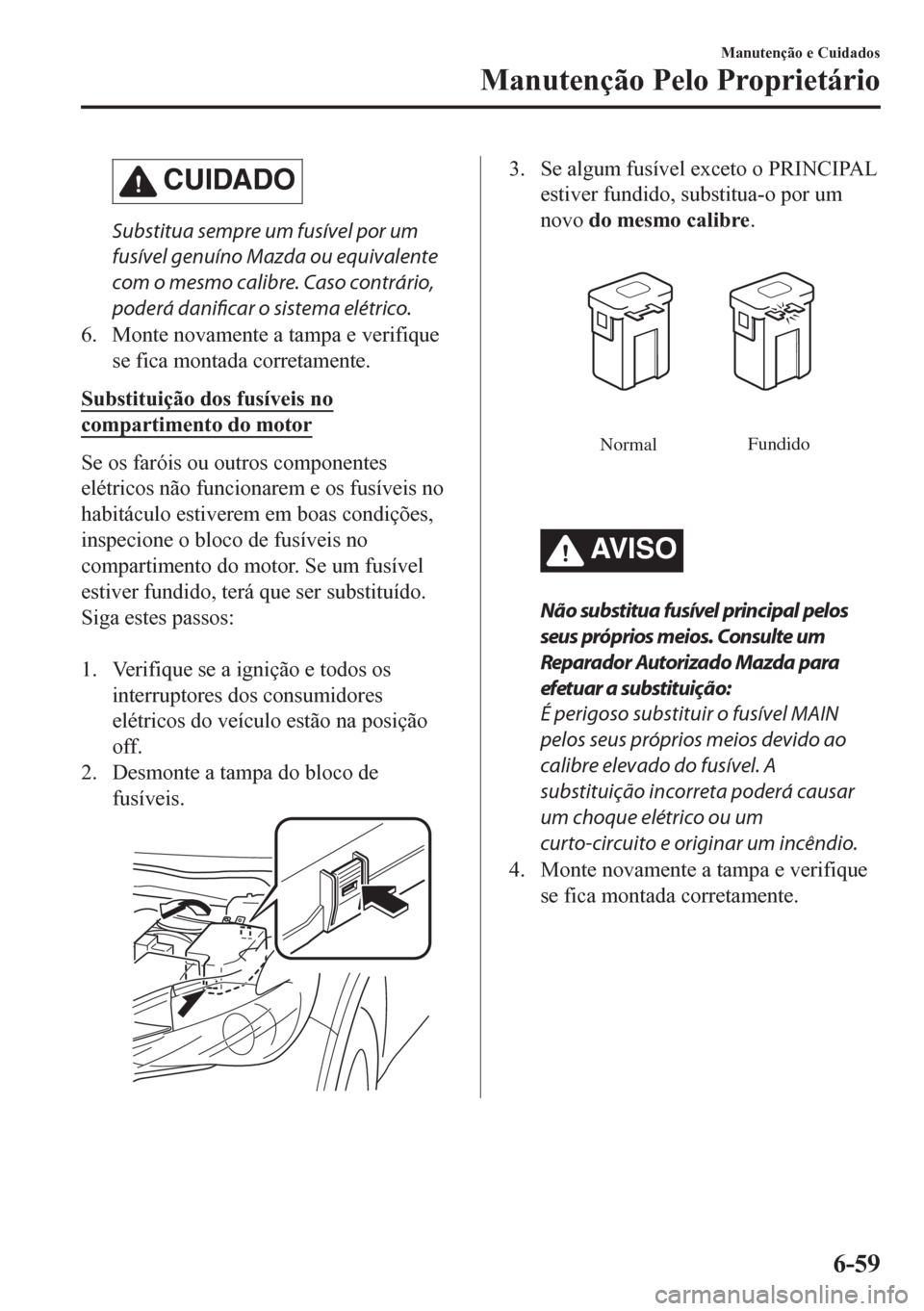

CUIDADO
Substitua sempre um fusível por um
fusível genuíno Mazda ou equivalente
com o mesmo calibre. Caso contrário,
poderá danificar o sistema elétrico.
6. Monte novamente a tampa e verifique
se fica montada corretamente.
Substituição dos fusíveis no
compartimento do motor
Se os faróis ou outros componentes
elétricos não funcionarem e os fusíveis no
habitáculo estiverem em boas condições,
inspecione o bloco de fusíveis no
compartimento do motor. Se um fusível
estiver fundido, terá que ser substituído.
Siga estes passos:

1. Verifique se a ignição e todos os
interruptores dos consumidores
elétricos do veículo estão na posição
off.
2. Desmonte a tampa do bloco de
fusíveis.
3. Se algum fusível exceto o PRINCIPAL
estiver fundido, substitua-o por um
novo do mesmo calibre.
NormalFundido
AV I S O
Não substitua fusível principal pelos
seus próprios meios. Consulte um
Reparador Autorizado Mazda para
efetuar a substituição:
É perigoso substituir o fusível MAIN
pelos seus próprios meios devido ao
calibre elevado do fusível. A
substituição incorreta poderá causar
um choque elétrico ou um
curto-circuito e originar um incêndio.
4. Monte novamente a tampa e verifique
se fica montada corretamente.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-59

tDescrição do Painel de Fusíveis
Bloco de fusíveis (Compartimento do motor)
DESCRIÇÃOCALIBRE
DO FUSÍ-
VELCOMPONENTE PROTEGIDO
1
50 A Para proteção de vários circuitos
2 IG2 30 A Para proteção de vários circuitos
3INJECTOR
ENG.SUB30 A
Sistema de controlo do motor
*
4SCR1
EVVT20 A
Sistema de controlo do motor*
5 P.WINDOW1 30 A
Vidros elétricos*
6 R.HEATER 20 AŠ
7 ADD FAN DE 40 A
Ventoinha de arrefecimento
*
8 WIPER.DEI 20 A
Descongelador do limpa para-brisas*
9 DEFOG 40 A Desembaciador do vidro traseiro
10 DCDC DE 40 A
Para proteção de vários circuitos
*
11 EPB R 20 A Travão de estacionamento elétrico (EPB) (RH)
12 EPB L 20 A Travão de estacionamento elétrico (EPB) (LH)
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-60*Alguns modelos.
