tIndicação de AdBlue® Restante e
Máxima Autonomia
*
As indicações da quantidade restante de
AdBlue
® e da máxima autonomia são
apresentadas quando o ignição é ligada.
Adicionar AdBlue®
Dentro de

Se a quantidade restante de AdBlue
® for
baixa, ou se existir alguma avaria no
sistema SCR e a máxima autonomia for
inferior, a indicação da autonomia será
apresentada continuamente.
CONTA-QUILÓMETROS
PARCIAL A
Mantenha pressionado o botão
INFO para a reposição a zerosL/100km

Se a quantidade restante de AdBlue
® for
baixa ou se existir alguma avaria no
sistema SCR, a luz avisadora SCR liga/
pisca e será indicada uma mensagem de
aviso.
Consulte Indicações do Sistema SCR na
página 4-286.
ttEcrã de Monitorização do Ângulo
Morto (BSM)
Apresenta o estado do sistema.

Consulte Sistema de Monitorização do
Ângulo Morto (BSM) na página 4-135.
ttEcrã do Sistema de Assistência ao
Reconhecimento da Distância
(DRSS)
*
Apresenta a distância entre o seu veículo e
o veículo em frente.

Consulte Sistema de Assistência ao
Reconhecimento da Distância (DRSS) na
página 4-148.
ttEcrã do Controlo da Velocidade de
Cruzeiro de Radar Mazda com
função Stop & Go (MRCC com
função Stop & Go)
*
Apresenta o estado do sistema atualmente
definido.

Consulte o sistema Controlo da
Velocidade de Cruzeiro de Radar Mazda
com função Stop & Go (MRCC com
função Stop & Go) na página 4-174.
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-43

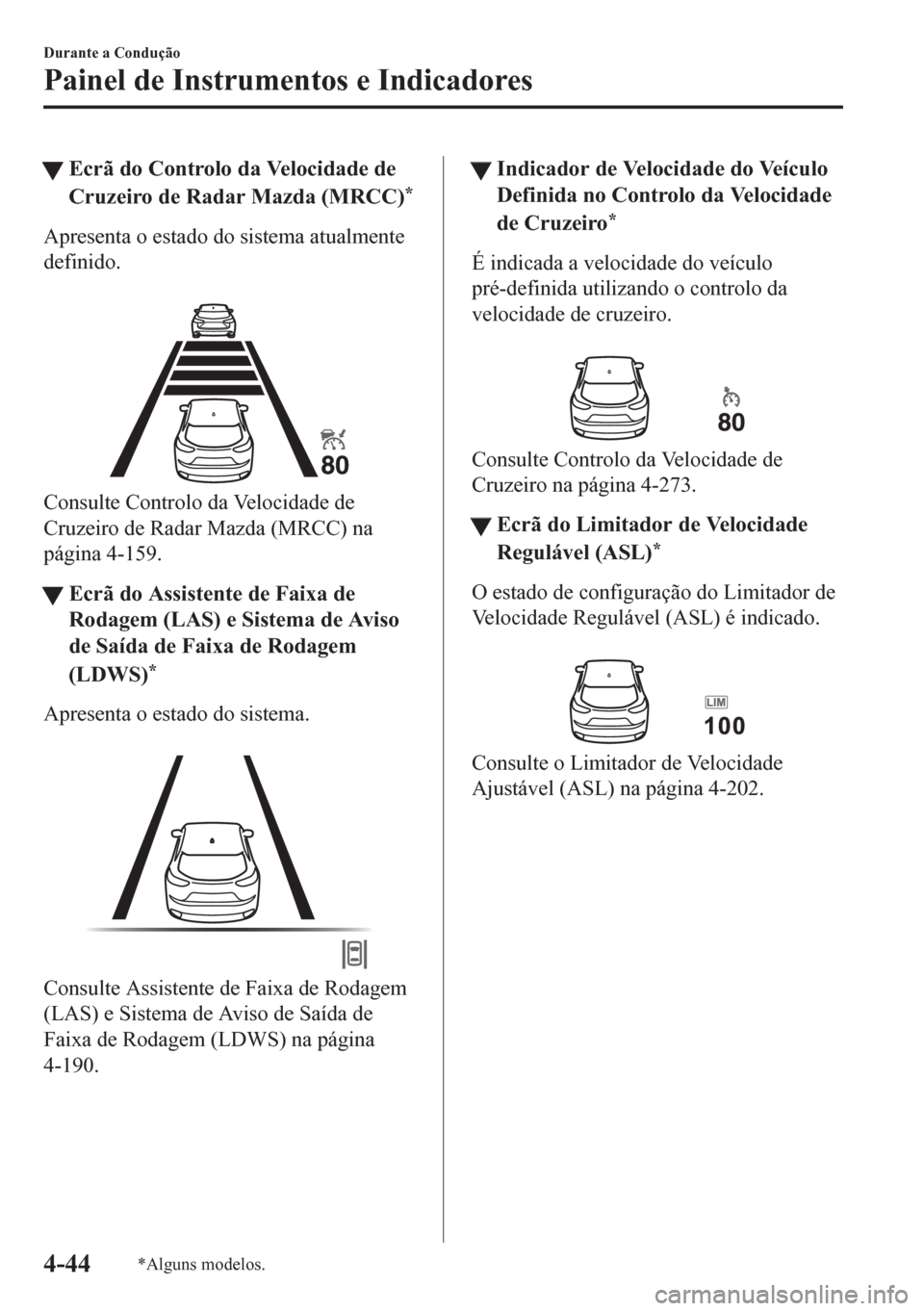

tEcrã do Controlo da Velocidade de
Cruzeiro de Radar Mazda (MRCC)
*
Apresenta o estado do sistema atualmente
definido.

Consulte Controlo da Velocidade de
Cruzeiro de Radar Mazda (MRCC) na
página 4-159.
ttEcrã do Assistente de Faixa de
Rodagem (LAS) e Sistema de Aviso
de Saída de Faixa de Rodagem
(LDWS)
*
Apresenta o estado do sistema.

Consulte Assistente de Faixa de Rodagem
(LAS) e Sistema de Aviso de Saída de
Faixa de Rodagem (LDWS) na página
4-190.
ttIndicador de Velocidade do Veículo
Definida no Controlo da Velocidade
de Cruzeiro
*
É indicada a velocidade do veículo
pré-definida utilizando o controlo da
velocidade de cruzeiro.

Consulte Controlo da Velocidade de
Cruzeiro na página 4-273.
ttEcrã do Limitador de Velocidade
Regulável (ASL)
*
O estado de configuração do Limitador de
Velocidade Regulável (ASL) é indicado.

Consulte o Limitador de Velocidade
Ajustável (ASL) na página 4-202.
Durante a Condução
Painel de Instrumentos e Indicadores
4-44*Alguns modelos.

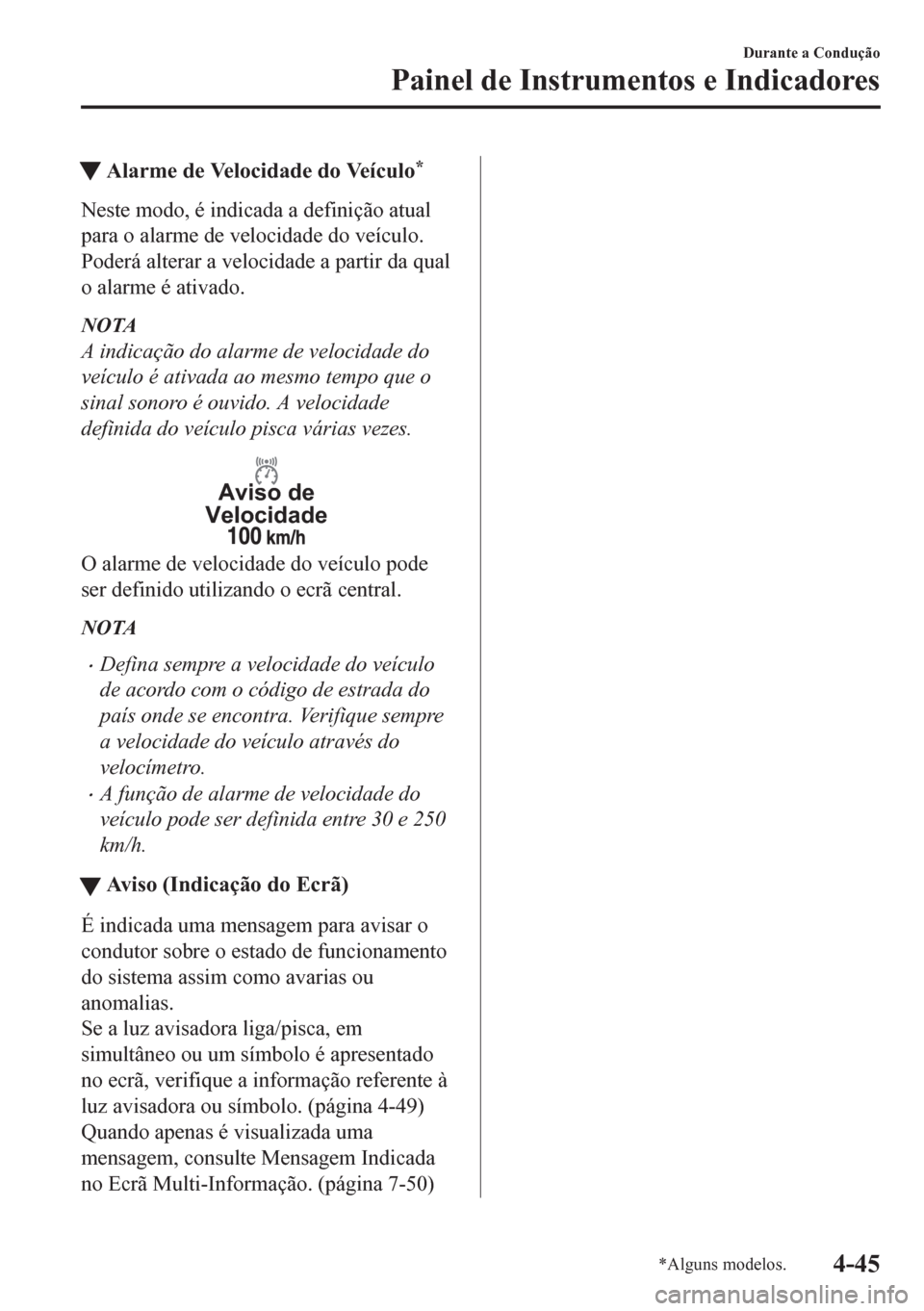

tAlarme de Velocidade do Veículo*
Neste modo, é indicada a definição atual
para o alarme de velocidade do veículo.
Poderá alterar a velocidade a partir da qual
o alarme é ativado.
NOTA
A indicação do alarme de velocidade do
veículo é ativada ao mesmo tempo que o
sinal sonoro é ouvido. A velocidade
definida do veículo pisca várias vezes.
Aviso de
Velocidade
O alarme de velocidade do veículo pode
ser definido utilizando o ecrã central.
NOTA
•Defina sempre a velocidade do veículo
de acordo com o código de estrada do
país onde se encontra. Verifique sempre
a velocidade do veículo através do
velocímetro.
•A função de alarme de velocidade do
veículo pode ser definida entre 30 e 250
km/h.
tAviso (Indicação do Ecrã)
É indicada uma mensagem para avisar o
condutor sobre o estado de funcionamento
do sistema assim como avarias ou
anomalias.
Se a luz avisadora liga/pisca, em
simultâneo ou um símbolo é apresentado
no ecrã, verifique a informação referente à
luz avisadora ou símbolo. (página 4-49)
Quando apenas é visualizada uma
mensagem, consulte Mensagem Indicada
no Ecrã Multi-Informação. (página 7-50)
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-45

Ecrã de Condução Ativa*
Película de proteção contra o póEcrã
Recetor
Ótico Tipo Projeção no Para-brisas
Tipo Auto Posicionamento
Combinador
Recetor Ótico
Espelhos
AV I S O
Regule sempre o brilho e posição do ecrã com o veículo parado:
Regular o brilho e posição do ecrã com o veículo em movimento é perigoso, pois pode retirar
a sua atenção da estrada e provocar um acidente.
CUIDADO
¾(Com Ecrã Tipo Auto Posicionamento)
¾Não tente ajustar o ângulo ou abrir/fechar o ecrã da condução ativa manualmente. As
dedadas podem
dificultar a visualização no ecrã e a utilização excessiva de força
aquando da sua operação pode danificá-lo.
¾Não coloque objetos na área circundante do ecrã de condução ativa. O ecrã de
condução ativa pode não funcionar ou qualquer interferência com a sua operação pode
danificá-lo.
Durante a Condução
Painel de Instrumentos e Indicadores
4-46*Alguns modelos.

¾Não coloque bebidas perto do ecrã de condução ativa. Se forem derramados água ou
outros líquidos no ecrã de condução ativa, isto poderá danificá-lo.
¾Não coloque objetos sobre o ecrã de condução ativa ou aplique autocolantes no recetor
ótico/película antipó, pois poderão causar interferência.
¾Um sensor está integrado para controlar a luminosidade do ecrã. Se o recetor ótico estiver
tapado, a luminosidade do ecrã irá reduzir, tornando a visualização do ecrã difícil.
¾Não permita que o recetor ótico seja atingido por luz intensa. Caso contrário, poderá
causar danos.
NOTA
•A utilização de óculos de sol polarizados reduz a visibilidade do ecrã de condução ativa
devido às características do ecrã.
•Se a bateria tiver sido removida e novamente instalada ou a tensão da bateria for baixa, a
posição ajustada pode divergir.
•O ecrã pode ser difícil de visualizar ou ser afetado temporariamente pelas condições
climáticas tais como chuva, neve, luz e temperatura.
•Se o sistema de áudio for removido, o ecrã de condução ativa não pode ser operado.
O ecrã de condução ativa indica a seguinte informação:
•Avisos e Condições de Funcionamento do Sistema de Monitorização do Ângulo Morto
(BSM)
Consulte Sistema de Monitorização do Ângulo Morto (BSM) na página 4-135.
•Avisos do Sistema de Assistência ao Reconhecimento da Distância (DRSS)
Consulte Sistema de Assistência ao Reconhecimento da Distância (DRSS) na página
4-148.
•Avisos e sinais de trânsito do Sistema de Reconhecimento dos Sinais de Trânsito (TSR)
Consulte Sistema de Reconhecimento dos Sinais de Trânsito (TSR) na página 4-141.
•Avisos e Condições de Operação do Controlo da Velocidade de Cruzeiro de Radar Mazda
com função Stop & Go (MRCC com função Stop & Go)
Consulte o sistema Controlo da Velocidade de Cruzeiro de Radar Mazda com função Stop
& Go (MRCC com função Stop & Go) na página 4-174.
•Avisos e Condições de Operação do Controlo da Velocidade de Cruzeiro de Radar Mazda
(MRCC)
Consulte Controlo da Velocidade de Cruzeiro de Radar Mazda (MRCC) na página 4-159.
•Avisos e Condições de Funcionamento do Assistente de Faixa de Rodagem (LAS) e
Sistema de Aviso de Saída de Faixa de Rodagem (LDWS)
Consulte Assistente de Faixa de Rodagem (LAS) e Sistema de Aviso de Saída de Faixa de
Rodagem (LDWS) na página 4-190.
Durante a Condução
Painel de Instrumentos e Indicadores
4-47

•Avisos e Condições de Operação da Ajuda Inteligente à Travagem (SBS)
Consulte Ajuda Inteligente à Travagem (SBS) na página 4-225.
•Avisos e Condições de Operação do Limitador de Velocidade Ajustável (ASL)
Consulte o Limitador de Velocidade Ajustável (ASL) na página 4-202.
•Condições de Funcionamento do Controlo da Velocidade de Cruzeiro
Consulte Controlo da Velocidade de Cruzeiro na página 4-273.
•Guia de Navegação (veículos com sistema de navegação)
•Indicador de limite de velocidade (veículos com sistema de navegação)
•Velocidade do Veículo
Cada configuração/ajuste para o ecrã de condução ativa pode ser efetuado no ecrã central.
1. Selecione o ícone
no ecrã inicial e visualize o ecrã das Configurações.
2. Selecione o separador AD-Disp.
3. Selecione o item desejado e efetue a configuração/ajuste.
•Método para ajustar o brilho do ecrã (automaticamente/manualmente)
•Configurações iniciais do brilho do ecrã (é selecionado o ajuste automático)
•Ajuste do brilho do ecrã (é selecionado o ajuste manual)
•Posição do ecrã de condução ativa (altura do ecrã)
•Ajuste do ângulo do ecrã de condução ativa (correção do ângulo do ecrã) (Com ecrã
tipo para-brisas)
•Ecrã de condução ativa ON/OFF (indicação)
•Guia de navegação: ON/OFF
•Repor as configurações a zeros (reposição a zeros)
NOTA
•A posição de condução pretendida (posição do ecrã, nível de brilho, informação do ecrã)
pode ser solicitada após a sua programação.
Consulte Memorização da Posição de Condução na página 2-8.
Durante a Condução
Painel de Instrumentos e Indicadores
4-48

Luzes Avisadoras/Indicadoras
O Painel de Instrumentos varia de acordo com o modelo e especificações.
Centro do Painel de Instrumentos
As luzes avisadoras/indicadoras aparecem em qualquer uma das áreas preenchidas a cinzento
Tipo A
(Com Ecrã Multi-Informação)
(Sem Ecrã Multi-Informação) Painel de Instrumentos
Tipo B
Durante a Condução
Painel de Instrumentos e Indicadores
4-49

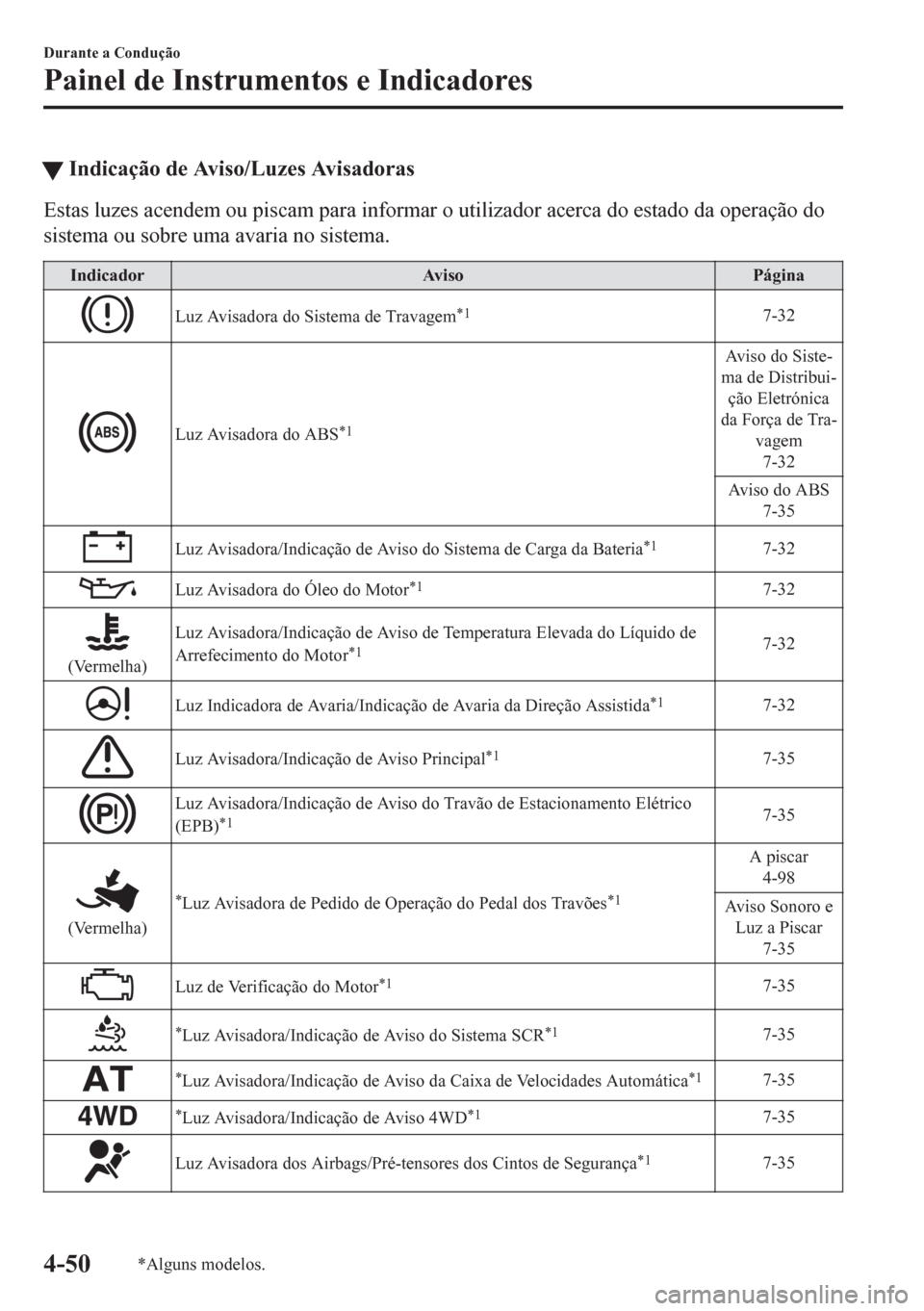

tIndicação de Aviso/Luzes Avisadoras
Estas luzes acendem ou piscam para informar o utilizador acerca do estado da operação do
sistema ou sobre uma avaria no sistema.
Indicador Aviso Página
Luz Avisadora do Sistema de Travagem*17-32
Luz Avisadora do ABS*1
Aviso do Siste-
ma de Distribui-
ção Eletrónica
da Força de Tra-
vagem
7-32
Aviso do ABS
7-35
Luz Avisadora/Indicação de Aviso do Sistema de Carga da Bateria*17-32
Luz Avisadora do Óleo do Motor*17-32
(Vermelha)Luz Avisadora/Indicação de Aviso de Temperatura Elevada do Líquido de
Arrefecimento do Motor*17-32
Luz Indicadora de Avaria/Indicação de Avaria da Direção Assistida*17-32
Luz Avisadora/Indicação de Aviso Principal*17-35
Luz Avisadora/Indicação de Aviso do Travão de Estacionamento Elétrico
(EPB)*17-35
(Vermelha)
*Luz Avisadora de Pedido de Operação do Pedal dos Travões*1
A piscar
4-98
Av i s o S o n o r o e
Luz a Piscar
7-35
Luz de Verificação do Motor*17-35
*Luz Avisadora/Indicação de Aviso do Sistema SCR*17-35
*Luz Avisadora/Indicação de Aviso da Caixa de Velocidades Automática*17-35
*Luz Avisadora/Indicação de Aviso 4WD*17-35
Luz Avisadora dos Airbags/Pré-tensores dos Cintos de Segurança*17-35
Durante a Condução
Painel de Instrumentos e Indicadores
