NOTA
•Como poderá existir uma diferença entre a imagem visualizada (como a indicada a
seguir) e as condições reais quando estacionar, verifique sempre diretamente com os
próprios olhos a traseira do veículo e a área circundante.
•Mesmo que a traseira do lugar de estacionamento (ou garagem) indicada no ecrã e as
linhas guia de distância apareçam dispostas em paralelo no ecrã, na realidade poderão
não ser paralelas.
•Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar
de estacionamento, mesmo que a linha de divisão e a linha guia de largura do veículo
possam aparentar uma disposição em paralelo no ecrã, na realidade poderão não ser
paralelas.
•A seguir é indicado um exemplo de estacionamento do veículo, no qual o volante é
rodado para a esquerda durante uma manobra de marcha-atrás. Quando efetuar
marcha-atrás para um lugar de estacionamento a partir da direção oposta, a manobra na
direção é invertida.
1. Efetue marcha-atrás em direção ao lugar de estacionamento, rodando o volante por
forma a que o veículo entre no centro do lugar de estacionamento.

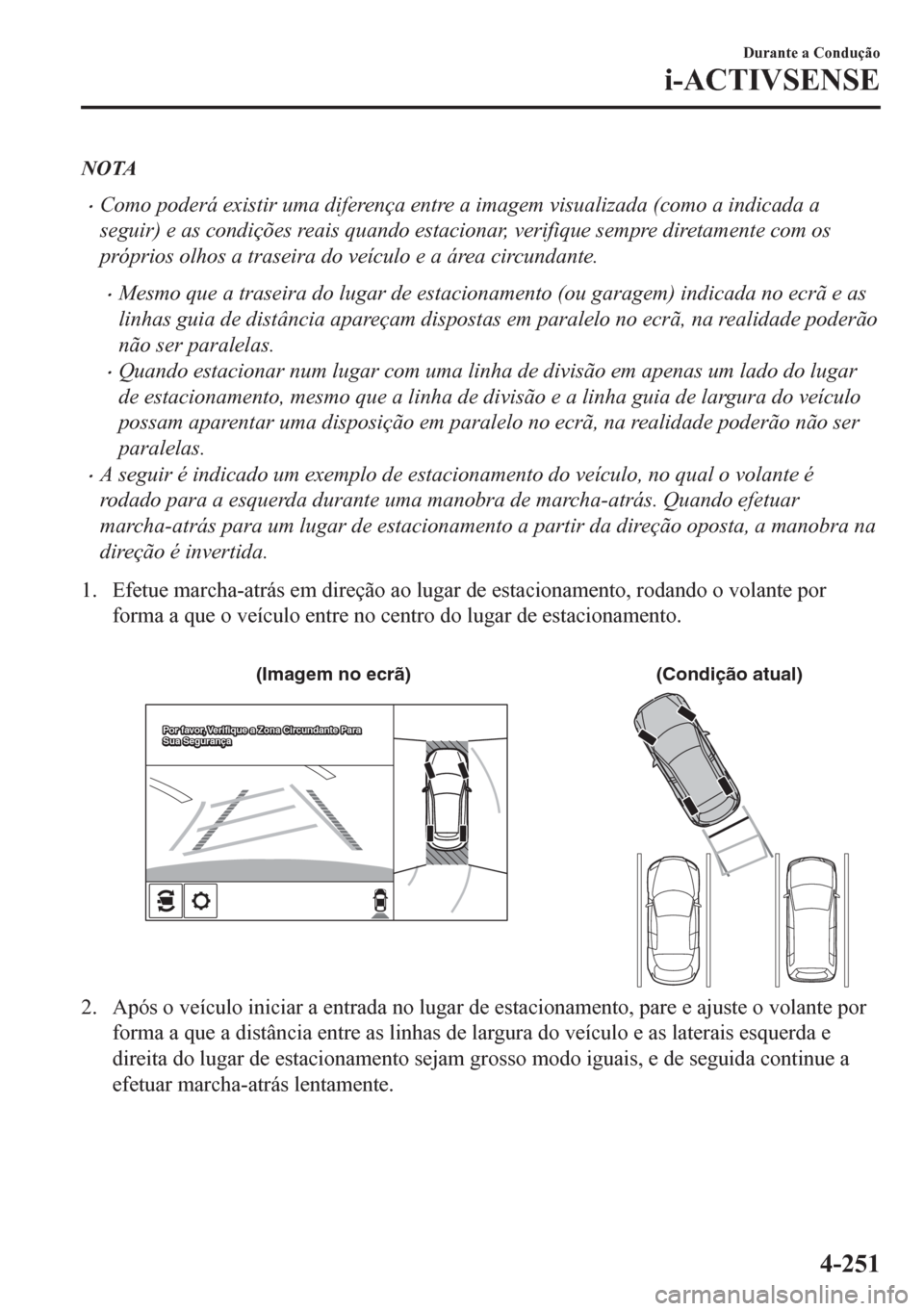

(Condição atual) (Imagem no ecrã)
Por favor, Verifique a Zona Circundante Para Por favor, Verifique a Zona Circundante Para Sua SegurançaSua SegurançaPor favor, Verifique a Zona Circundante Para
Sua Segurança
2. Após o veículo iniciar a entrada no lugar de estacionamento, pare e ajuste o volante por
forma a que a distância entre as linhas de largura do veículo e as laterais esquerda e
direita do lugar de estacionamento sejam grosso modo iguais, e de seguida continue a
efetuar marcha-atrás lentamente.
Durante a Condução
i-ACTIVSENSE
4-251

3. Quando as linhas de largura do veículo e as laterais esquerda e direita do lugar de
estacionamento estiverem dispostas paralelamente entre si, endireite as rodas e efetue
marcha-atrás lentamente para o lugar de estacionamento. Continue a verificar as
condições circundantes ao veículo e de seguida pare o veículo na melhor posição
possível. (Se o lugar de estacionamento possuir linhas de divisão, verifique se as linhas
guia de largura do veículo estão dispostas paralelamente às linhas de divisão.)

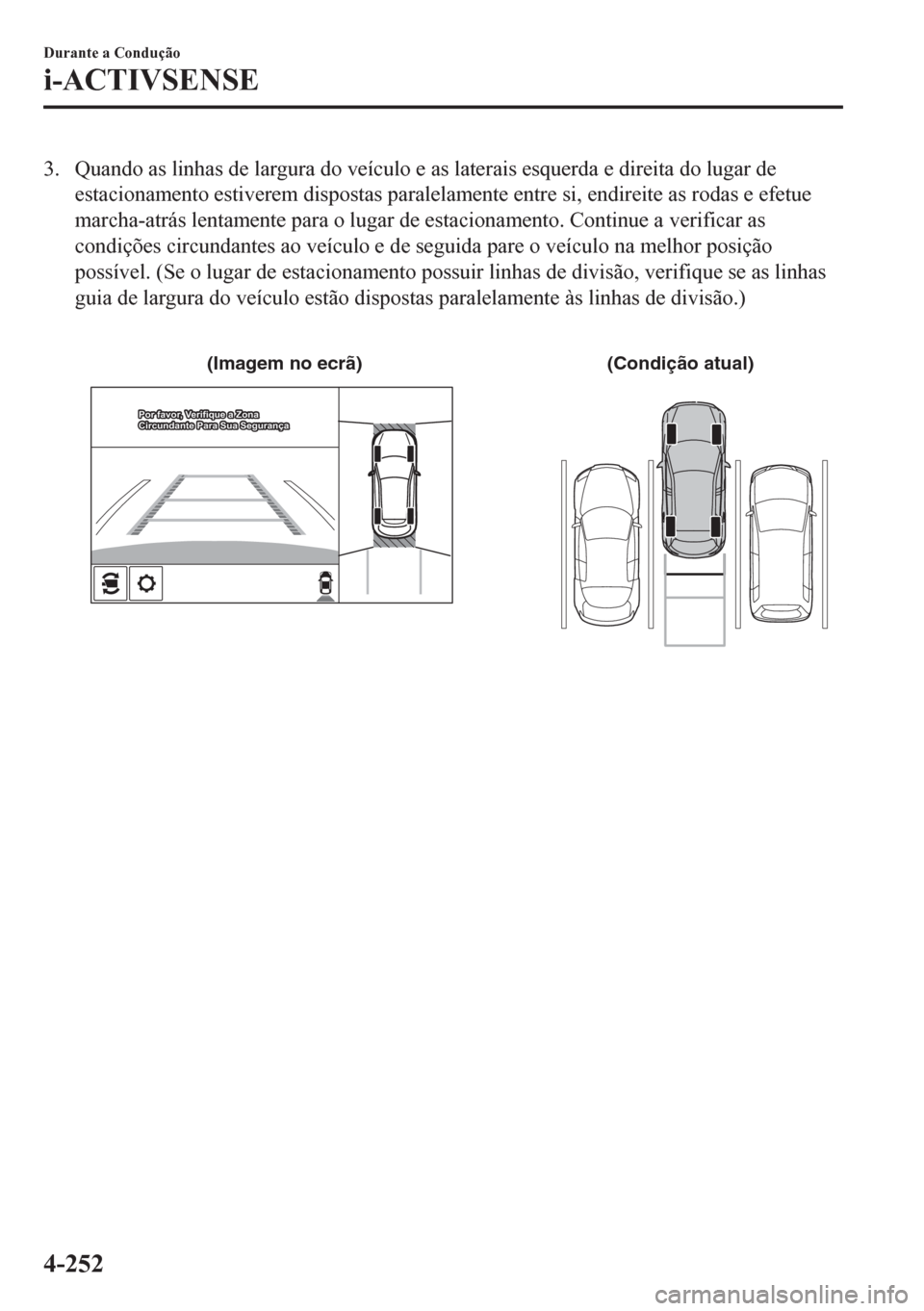

(Condição atual) (Imagem no ecrã)
Por favor, Verifique a Zona Por favor, Verifique a Zona Circundante Para Sua SegurançaCircundante Para Sua SegurançaPor favor, Verifique a Zona
Circundante Para Sua Segurança
Durante a Condução
i-ACTIVSENSE
4-252

WVista Alargada Traseira
Utilize a vista alargada traseira para verificar a segurança da zona circundante ao veículo,
quando pretender iniciar a marcha do veículo, estacionar ou parar o veículo.
Alcance da imagem apresentada no ecrã

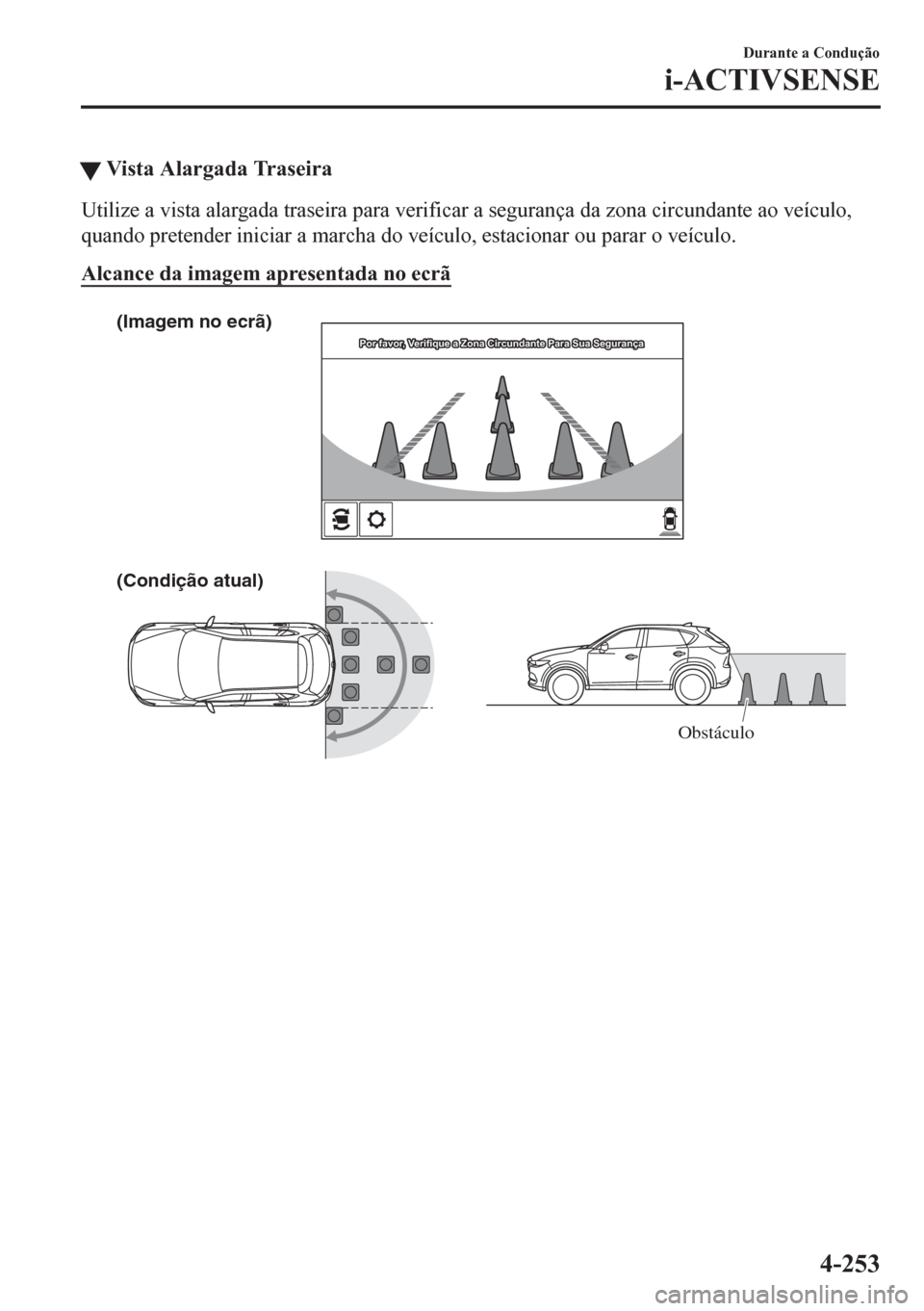

(Condição atual) (Imagem no ecrã)
Obstáculo
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança
Durante a Condução
i-ACTIVSENSE
4-253

Visualização do ecrã
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança

Indicação/Ícone Conteúdo
Prolongamento das linhas da largura do
veículo e linhas guia de distância (ver-
melho/azul)Estas linhas guia indicam a largura aproximada do veículo e a
distância aproximada para um ponto medido a partir da trasei-
ra do veículo (a partir da extremidade do para-choques).
•As linhas vermelhas indicam os pontos até cerca de 0,5 m
de distância a partir da extremidade traseira do para-cho-
ques.
•As linhas azuis indicam os pontos a uma distância de cerca
de 0,5 m a 2 m da extremidade traseira do para-choques.
Luzes avisadoras da Monitorização do
Ângulo Morto (BSM)Indicam que o Alerta de Trânsito na Traseira do Veículo
(RCTA) operou.
Para mais informações, consulte Alerta de Trânsito na Trasei-
ra do Veículo (RCTA).
Consulte Alerta de Trânsito na Traseira do Veículo (RCTA) na
página 4-155.
NOTA
•A indicação de deteção de obstáculos dos sensores de estacionamento não é apresentada.
Comute a indicação da vista do ecrã para a vista superior/vista traseira se o aviso sonoro
dos sensores de estacionamento estiver ativado.
•O ecrã da vista alargada traseira apresenta a imagem na traseira do veículo a um ângulo
alargado, e corrige a imagem para ajudar a detetar obstáculos em aproximação a partir
das laterais. Portanto difere da vista real.
Durante a Condução
i-ACTIVSENSE
4-254

WMargem de Erro Entre a Superfície da Estrada Indicada no Ecrã e a Superfície
Real da Estrada
Poderá existir alguma margem de erro entre a superfície da estrada indicada no ecrã e a
superfície real da estrada. Uma margem de erro da distância detetada poderá originar um
acidente, portanto tenha atenção às seguintes condições que poderão produzir mais
facilmente erros na distância detetada.

O veículo inclina devido ao peso dos passageiros e da bagagem.
Se o veículo estiver inclinado, poderá ocorrer o caso em que os obstáculos captados pela
câmara aparentam estar a uma maior ou menor distância comparativamente à distância real
a que se encontram do veículo.

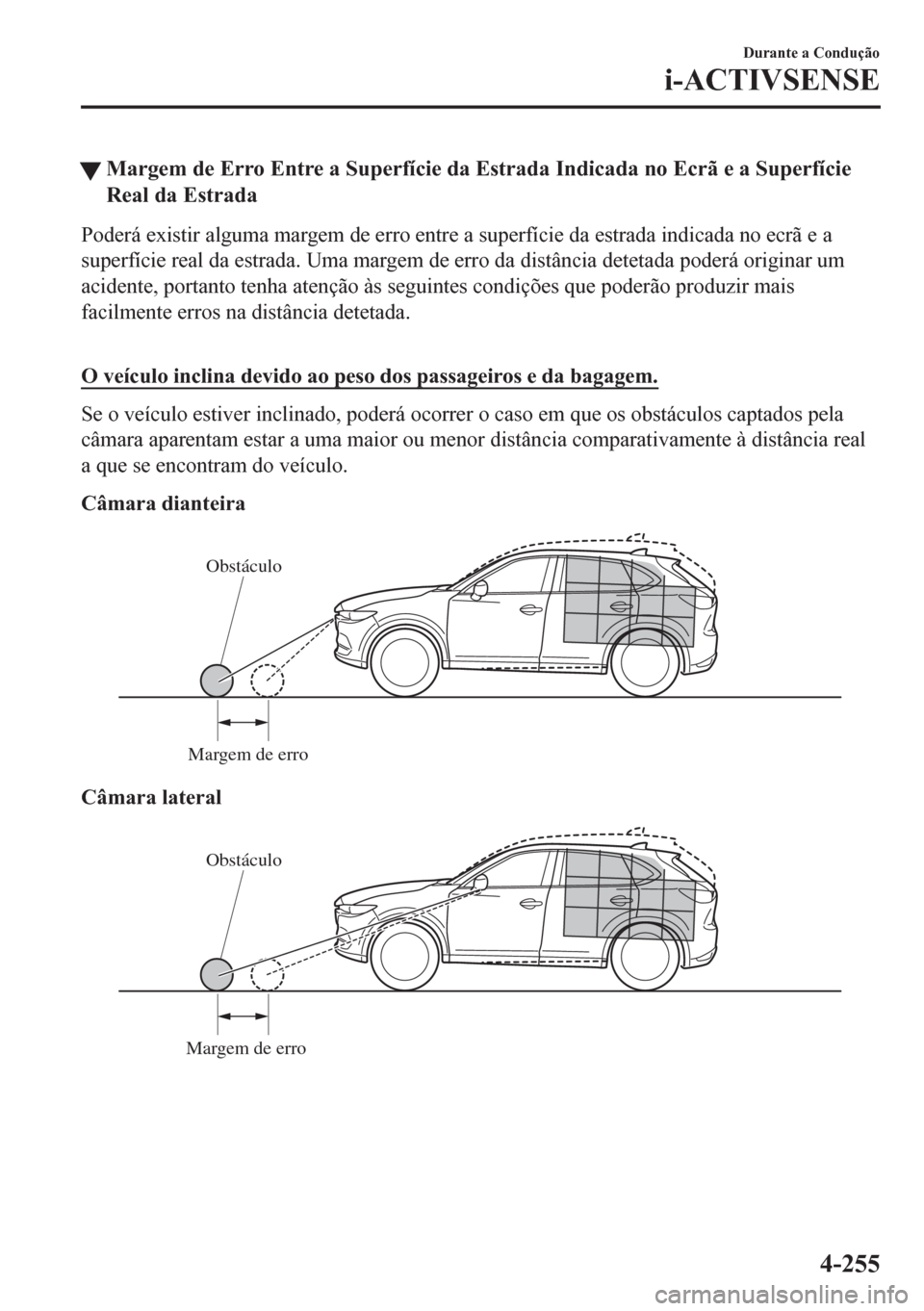

Câmara dianteira
Obstáculo
Margem de erro
Câmara lateral
Obstáculo
Margem de erro
Durante a Condução
i-ACTIVSENSE
4-255

Câmara traseira
ObstáculoMargem de erro
Existe uma superfície inclinada com forte declive à frente ou atrás do veículo
Se existir uma superfície da estrada à frente ou atrás do veículo for inclinada e tiver um
declive acentuado, poderá ocorrer o caso em que os obstáculos captados pela câmara
aparentam estar a uma maior ou menor distância comparativamente à distância real a que se
encontram do veículo.

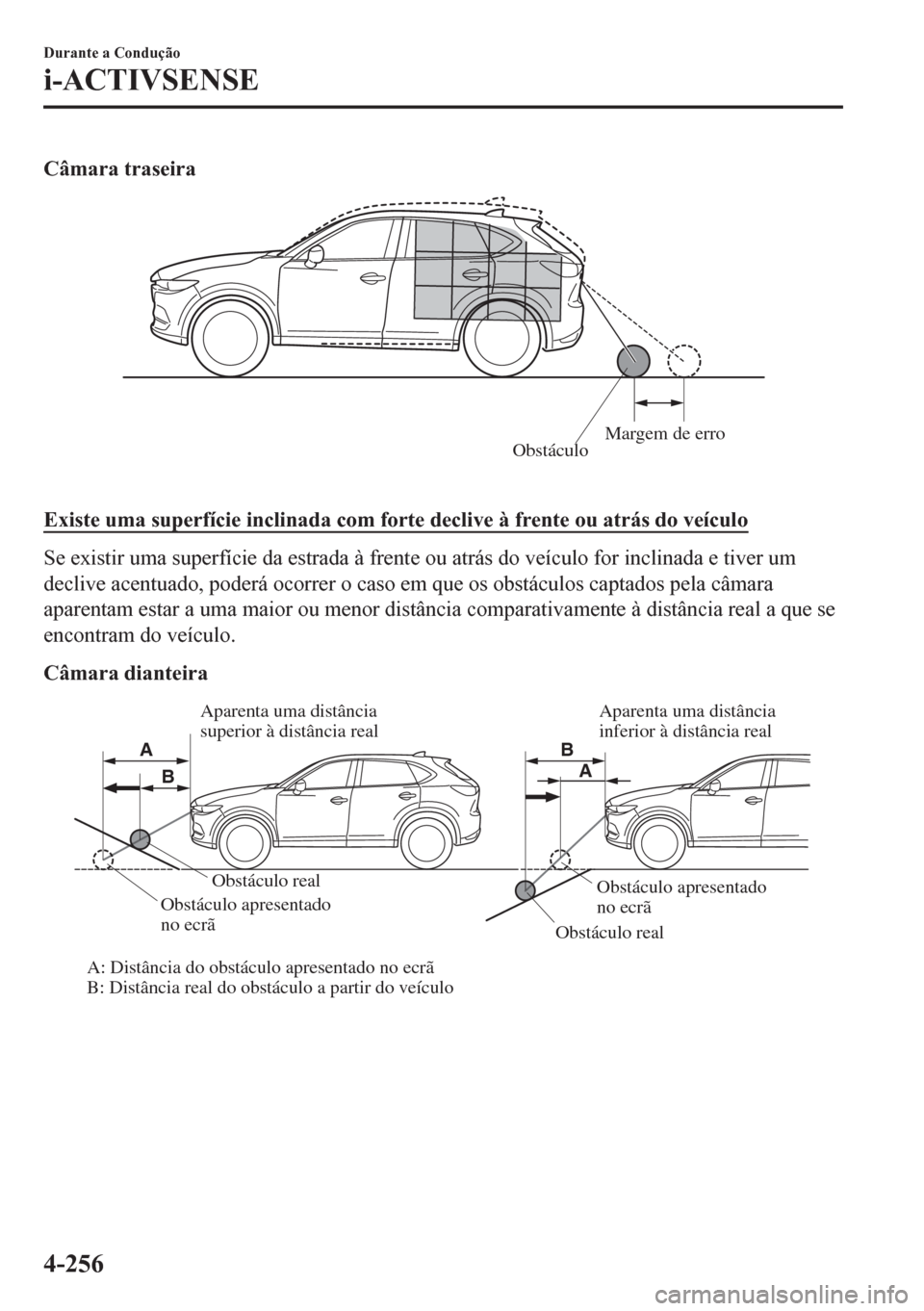

Câmara dianteira
Obstáculo real
Obstáculo real
A: Distância do obstáculo apresentado no ecrã
B: Distância real do obstáculo a partir do veículo Obstáculo apresentado
no ecrãObstáculo apresentado
no ecrã Aparenta uma d
istância
superior à distância realAparenta uma distância
inferior à distância real
A
A
BB
Durante a Condução
i-ACTIVSENSE
4-256

Câmara lateral
Obstáculo real
Obstáculo real
A: Distância do obstáculo apresentado no ecrã
B: Distância real do obstáculo a partir do veículo Obstáculo apresentado
no ecrãObstáculo apresentado
no ecrã Aparenta uma d
istância
superior à distância realAparenta uma distância
inferior à distância real
A
A BB
Câmara traseira
Obstáculo real
Obstáculo real
A: Distância do obstáculo apresentado no ecrã
B: Distância real do obstáculo a partir do veículo Obstáculo apresentado no ecrãObstáculo apresentado
no ecrã Aparenta uma dis
tância
superior à distância realAparenta uma distância
inferior à distância real A
A BB
NOTA
Se o veículo estiver sobre uma superfície inclinada, poderá ocorrer o caso em que os
obstáculos captados pela câmara aparentam estar a uma maior ou menor distância
comparativamente à distância real a que se encontram do veículo.

Durante a Condução
i-ACTIVSENSE
4-257

Objeto tridimensional à frente ou atrás do veículo
Como as linhas guia da extremidade dianteira do veículo (câmara lateral) ou as linhas guia
de distância (câmara traseira) são indicadas com base numa superfície plana, a distância
para o objeto tridimensional indicada no ecrã é diferente da distância real.

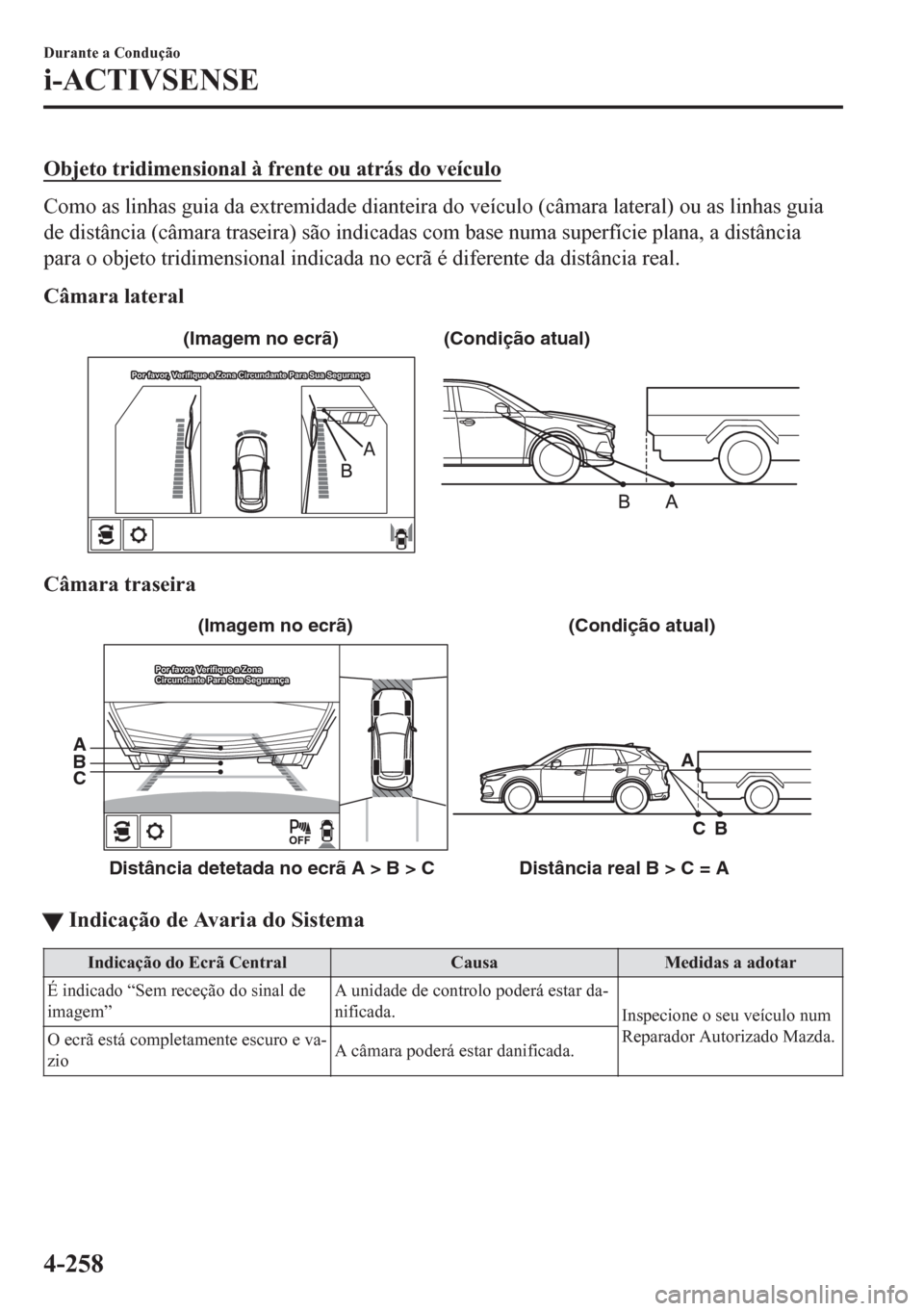

Câmara lateral
(Condição atual) (Imagem no ecrã)
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança
Câmara traseira
Por favor, Verifique a Zona Por favor, Verifique a Zona Circundante Para Sua SegurançaCircundante Para Sua Segurança
(Condição atual)
Distância detetada no ecrã A > B > C Distância real B > C = AA A
B B
C C(Imagem no ecrã)
Por favor, Verifique a Zona
Circundante Para Sua Segurança
ttIndicação de Avaria do Sistema
Indicação do Ecrã Central Causa Medidas a adotar
É indicado “Sem receção do sinal de
imagem”A unidade de controlo poderá estar da-
nificada.
Inspecione o seu veículo num
Reparador Autorizado Mazda.
O ecrã está completamente escuro e va-
zioA câmara poderá estar danificada.
