2018 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

WComutação Para a Visualização da Monitorização da Traseira do Veículo
Para comutar o ecrã para o modo de visualização da monitorização da traseira do veículo,
mova a alavanca de velocidades (caixa de velocidades manual) ou alavanca de velocidades
(caixa de velocidades automática) para a posição de marcha-atrás (R) com a ignição
colocada na posição ON.
NOTA
Quando a alavanca de velocidades (caixa de velocidades manual) ou alavanca de
velocidades (caixa de velocidades automática) é deslocada da posição de marcha-atrás (R)
para outra posição, o ecrã retorna à visualização anterior.
WVisualização da Imagem Captada
As imagens, no ecrã, poderão ser diferentes das condições atuais.
(Imagem no ecrã)
Guarnição
Para-choques
(Vista atual)
Objeto
Indicação da deteção
de obstrução no
sistema de sensores
de estacionamento
Por favor, Verifique a Zona Circundante Para Sua Segurança
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-291

NOTA
•A visualização da imagem captada varia de acordo com as condições do veículo e da
estrada.
•A visualização da imagem captada é limitada. Os objetos, a um nível inferior ao
para-choques, ou à volta das extremidades do mesmo não poderão ser visualizados.
•A distância que aparece na imagem visualizada é diferente da distância real pois a
câmara de monitorização da traseira do veículo está equipada com uma lente específica.
•As imagens visualizadas no ecrã a partir da câmara de monitorização da traseira do
veículo são imagens invertidas (espelho de imagem).
•Alguns acessórios instalados opcionalmente no veículo poderão ser captados pela
câmara. Não instale quaisquer componentes opcionais que possam interferir com as
condições de captação da câmara como, por exemplo, farolins ou componentes
construídos com material refletor.
•Poderá ser difícil perceber a imagem visualizada no ecrã nas seguintes condições,
contudo, isso não significa a existência de avaria.
•Em zonas com pouca iluminação.
•Quando a temperatura da lente é elevada/baixa.
•Quando a câmara está molhada como, por exemplo, em dias de chuva ou durante
períodos de elevada humidade.
•Quando ocorrer aderência de substâncias estranhas à câmara como, por exemplo,
lama.
•Quando a lente da câmara reflete luz solar ou o feixe de luz dos faróis.
•A imagem visualizada poderá estar atrasada se a temperatura da câmara for baixa.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-292

tVisualização da Imagem
Indicação das linhas auxiliares do percurso previsto do veículo
O modo guia de percurso projetado indica o percurso previsto do veículo após manobrar o
volante.
Utilize este modo para estacionar o veículo num lugar de estacionamento ou garagem.
bac
Por favor, Verifique a Zona Circundante
Para Sua Segurança
a) Percurso projetado do veículo (amarelo)
Estas linhas são indicadas como referência para o percurso projetado do veículo.
As linhas que indicam o percurso projetado do veículo variam após manobrar o volante.
b) Prolongamento das linhas da largura do veículo (azul)
Estas linhas indicam a largura do veículo.
Estas linhas não são indicadas quando as rodas do veículo se encontram direitas (volante
na posição central).
c) Linhas guia de distância
Estas linhas indicam a distância aproximada para um ponto medido a partir da traseira do
veículo (a partir da extremidade do para-choques).
A linha azul indica o ponto a cerca de 50 cm do para-choques traseiro.
As linhas vermelha e amarela, que variam de posição após virar o volante, indicam os
pontos a cerca de 50 cm para a linha vermelha e 100 cm para a linha amarela a partir do
para-choques traseiro (no ponto central de cada uma das linhas).
Ocorre um certo erro quando as rodas não se encontram direitas (volante na posição
central).
Na ilustração acima indicada, o lado direito do veículo encontra-se numa posição mais
próxima da distância atual indicada pelas linhas guia de distância (vermelha: ponto a
cerca de 50 cm, amarela: ponto a cerca de 100 cm atrás do para-choques traseiro),
enquanto o lado esquerdo se encontra numa posição mais afastada.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-293

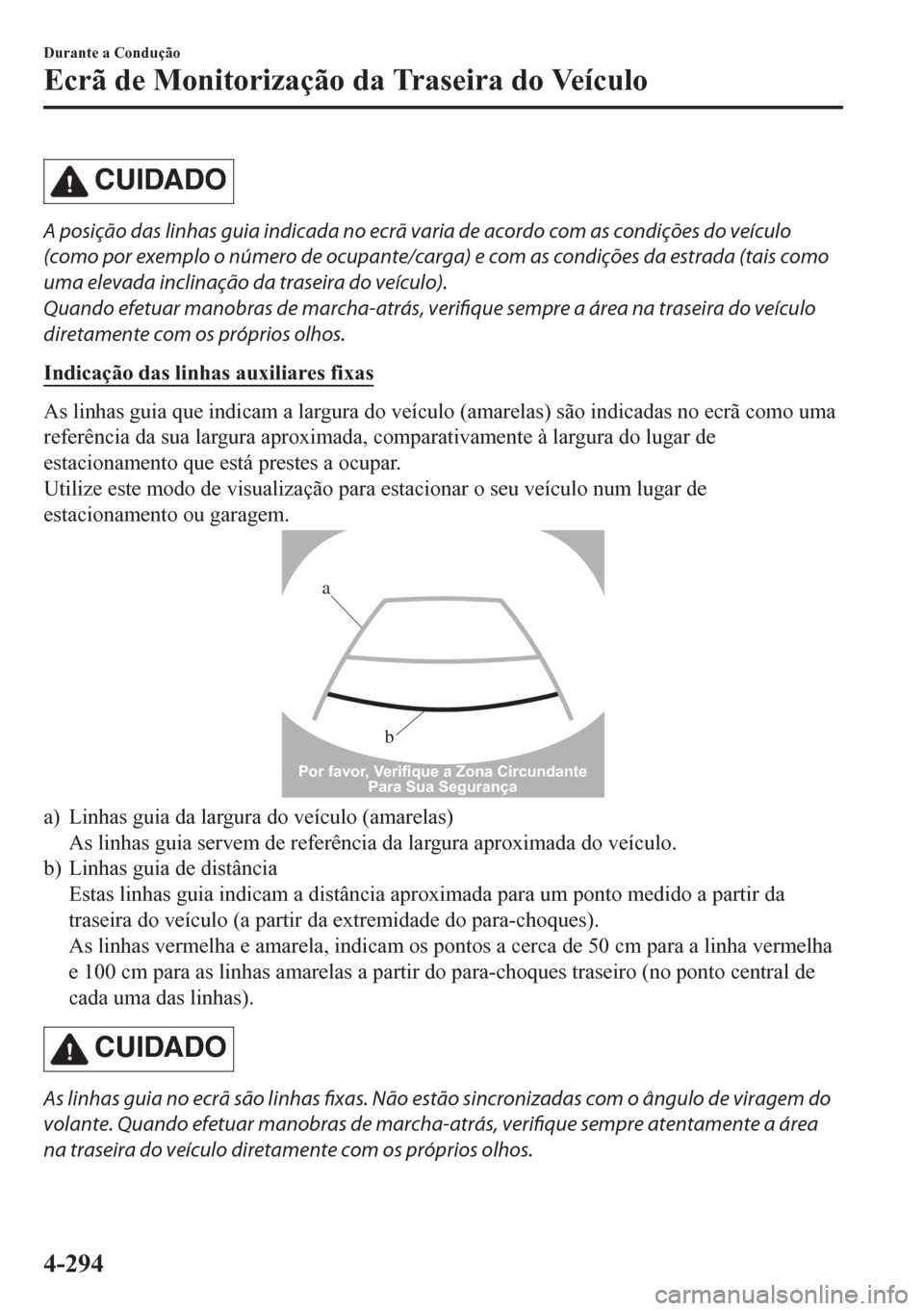

CUIDADO
A posição das linhas guia indicada no ecrã varia de acordo com as condições do veículo
(como por exemplo o número de ocupante/carga) e com as condições da estrada (tais como
uma elevada inclinação da traseira do veículo).
Quando efetuar manobras de marcha-atrás, verifique sempre a área na traseira do veículo
diretamente com os próprios olhos.
Indicação das linhas auxiliares fixas
As linhas guia que indicam a largura do veículo (amarelas) são indicadas no ecrã como uma
referência da sua largura aproximada, comparativamente à largura do lugar de
estacionamento que está prestes a ocupar.
Utilize este modo de visualização para estacionar o seu veículo num lugar de
estacionamento ou garagem.
b
a
Por favor, Verifique a Zona Circundante
Para Sua Segurança
a) Linhas guia da largura do veículo (amarelas)
As linhas guia servem de referência da largura aproximada do veículo.
b) Linhas guia de distância
Estas linhas guia indicam a distância aproximada para um ponto medido a partir da
traseira do veículo (a partir da extremidade do para-choques).
As linhas vermelha e amarela, indicam os pontos a cerca de 50 cm para a linha vermelha
e 100 cm para as linhas amarelas a partir do para-choques traseiro (no ponto central de
cada uma das linhas).
CUIDADO
As linhas guia no ecrã são linhas fixas. Não estão sincronizadas com o ângulo de viragem do
volante. Quando efetuar manobras de marcha-atrás, verifique sempre atentamente a área
na traseira do veículo diretamente com os próprios olhos.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-294

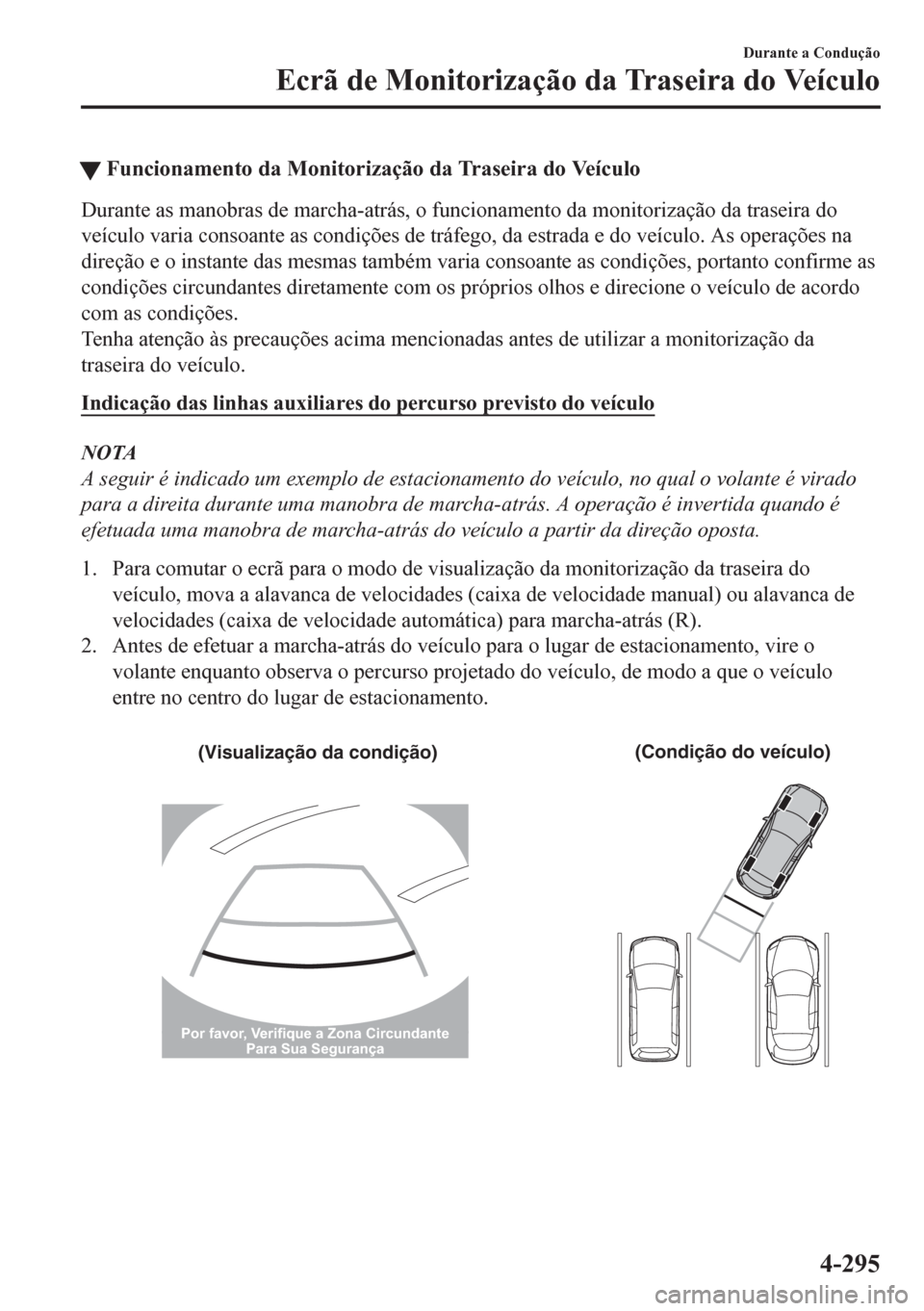

tFuncionamento da Monitorização da Traseira do Veículo
Durante as manobras de marcha-atrás, o funcionamento da monitorização da traseira do
veículo varia consoante as condições de tráfego, da estrada e do veículo. As operações na
direção e o instante das mesmas também varia consoante as condições, portanto confirme as
condições circundantes diretamente com os próprios olhos e direcione o veículo de acordo
com as condições.
Tenha atenção às precauções acima mencionadas antes de utilizar a monitorização da
traseira do veículo.
Indicação das linhas auxiliares do percurso previsto do veículo
NOTA
A seguir é indicado um exemplo de estacionamento do veículo, no qual o volante é virado
para a direita durante uma manobra de marcha-atrás. A operação é invertida quando é
efetuada uma manobra de marcha-atrás do veículo a partir da direção oposta.
1. Para comutar o ecrã para o modo de visualização da monitorização da traseira do
veículo, mova a alavanca de velocidades (caixa de velocidade manual) ou alavanca de
velocidades (caixa de velocidade automática) para marcha-atrás (R).
2. Antes de efetuar a marcha-atrás do veículo para o lugar de estacionamento, vire o
volante enquanto observa o percurso projetado do veículo, de modo a que o veículo
entre no centro do lugar de estacionamento.

(Visualização da condição)(Condição do veículo)
Por favor, Verifique a Zona Circundante
Para Sua Segurança
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-295

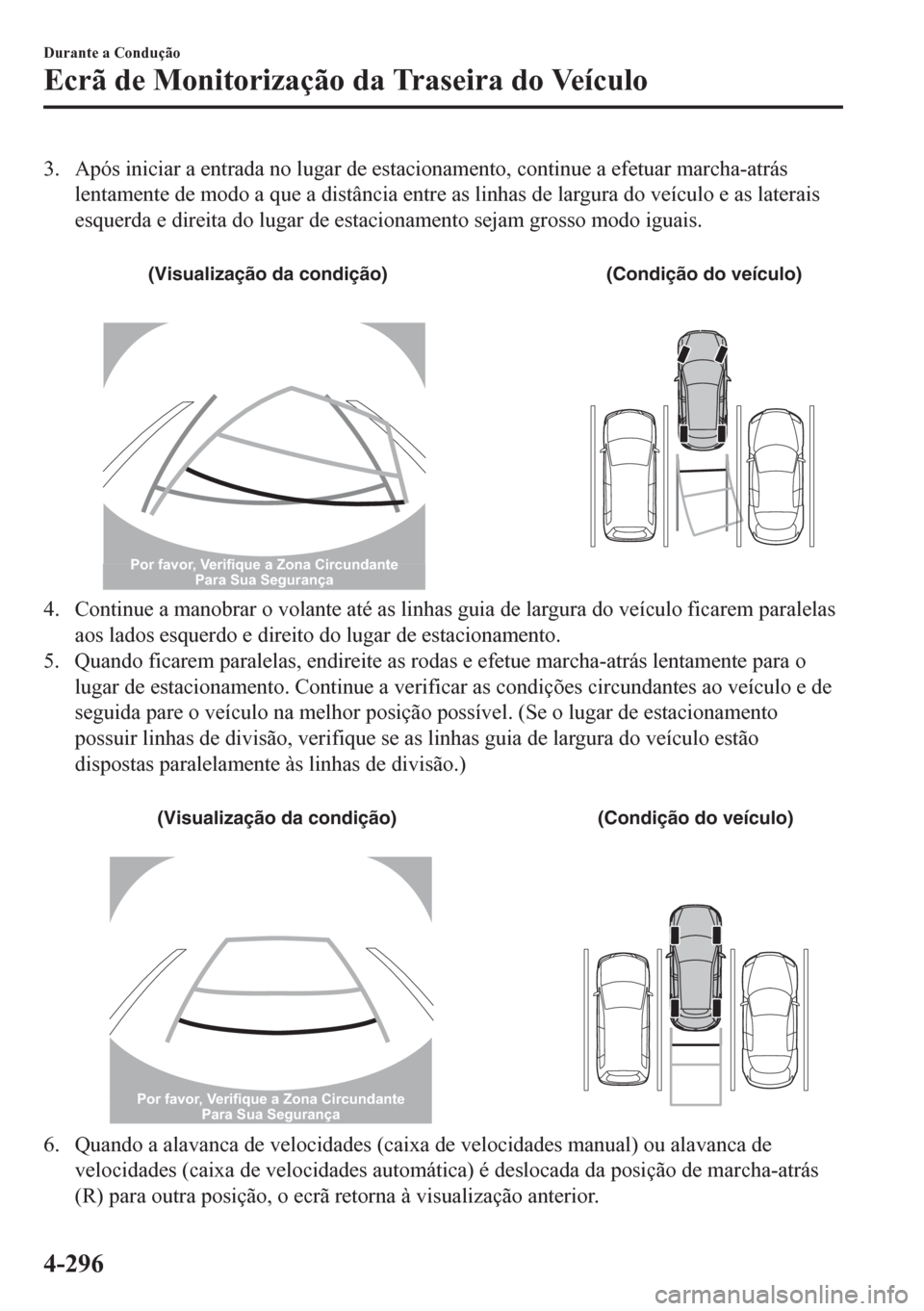

3. Após iniciar a entrada no lugar de estacionamento, continue a efetuar marcha-atrás
lentamente de modo a que a distância entre as linhas de largura do veículo e as laterais
esquerda e direita do lugar de estacionamento sejam grosso modo iguais.

(Visualização da condição) (Condição do veículo)
Por favor, Verifique a Zona Circundante
Para Sua Segurança
4. Continue a manobrar o volante até as linhas guia de largura do veículo ficarem paralelas
aos lados esquerdo e direito do lugar de estacionamento.
5. Quando ficarem paralelas, endireite as rodas e efetue marcha-atrás lentamente para o
lugar de estacionamento. Continue a verificar as condições circundantes ao veículo e de
seguida pare o veículo na melhor posição possível. (Se o lugar de estacionamento
possuir linhas de divisão, verifique se as linhas guia de largura do veículo estão
dispostas paralelamente às linhas de divisão.)

(Visualização da condição) (Condição do veículo)
Por favor, Verifique a Zona Circundante
Para Sua Segurança
6. Quando a alavanca de velocidades (caixa de velocidades manual) ou alavanca de
velocidades (caixa de velocidades automática) é deslocada da posição de marcha-atrás
(R) para outra posição, o ecrã retorna à visualização anterior.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-296

NOTA
Como poderá existir uma diferença entre a imagem visualizada (como a indicada a seguir)
e as condições reais quando estacionar, verifique sempre diretamente com os próprios olhos
a traseira do veículo e a área circundante.
•Na imagem do lugar de estacionamento (ou garagem) indicada no ecrã, mesmo que a
traseira e as linhas guia de distância apareçam alinhadas no ecrã, na realidade poderão
não se encontrar alinhadas no chão.
•Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar de
estacionamento, a linha de divisão e a linha guia de largura do veículo poderão
aparentar alinhadas no ecrã, mas na realidade poderão não estar alinhadas no chão.
Por favor, Verifique a Zona Circundante
Para Sua Segurança
Indicação das linhas auxiliares fixas
NOTA
As imagens visualizadas no ecrã a partir da câmara de monitorização da traseira do
veículo são imagens invertidas (espelho de imagem).
1. Para comutar o ecrã para o modo de visualização da monitorização da traseira do
veículo, mova a alavanca de velocidades (caixa de velocidade manual) ou alavanca de
velocidades (caixa de velocidade automática) para marcha-atrás (R).
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-297

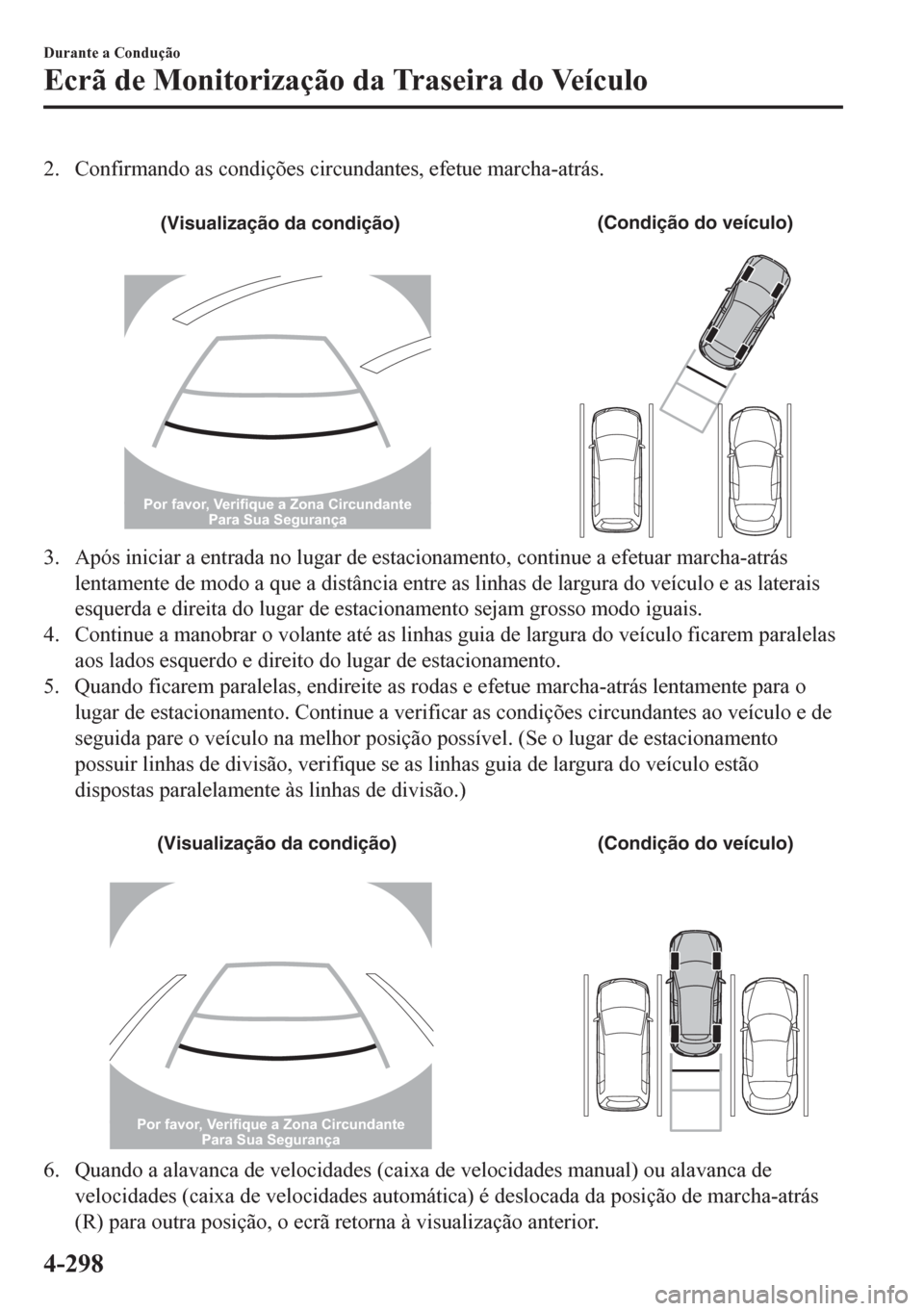

2. Confirmando as condições circundantes, efetue marcha-atrás.

(Visualização da condição)(Condição do veículo)
Por favor, Verifique a Zona Circundante
Para Sua Segurança
3. Após iniciar a entrada no lugar de estacionamento, continue a efetuar marcha-atrás
lentamente de modo a que a distância entre as linhas de largura do veículo e as laterais
esquerda e direita do lugar de estacionamento sejam grosso modo iguais.
4. Continue a manobrar o volante até as linhas guia de largura do veículo ficarem paralelas
aos lados esquerdo e direito do lugar de estacionamento.
5. Quando ficarem paralelas, endireite as rodas e efetue marcha-atrás lentamente para o
lugar de estacionamento. Continue a verificar as condições circundantes ao veículo e de
seguida pare o veículo na melhor posição possível. (Se o lugar de estacionamento
possuir linhas de divisão, verifique se as linhas guia de largura do veículo estão
dispostas paralelamente às linhas de divisão.)

(Visualização da condição) (Condição do veículo)
Por favor, Verifique a Zona Circundante
Para Sua Segurança
6. Quando a alavanca de velocidades (caixa de velocidades manual) ou alavanca de
velocidades (caixa de velocidades automática) é deslocada da posição de marcha-atrás
(R) para outra posição, o ecrã retorna à visualização anterior.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-298
