2018 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

Indicador Aviso Página
*Luz Avisadora do Sistema de Monitorização da Pressão dos Pneus*1
A piscar
7-35
Liga
7-44
(Amber/Branco)
*Indicação de Aviso KEYAmber
7-35
Branco
7-44
(Vermelha)
*Luz Avisadora KEY*1
Liga
7-35
A piscar
7-44
(Âmbar)
*Luz Avisadora i-stop*17-35
(Âmbar)*Indicação de Aviso i-ELOOP7-35
(Âmbar)
*Luz Avisadora/Indicação de Aviso do Sistema de Controlo das Luzes de
Máximos(HBC)*17-35
*Luz Avisadora/Indicação de Aviso dos Faróis LED Adaptativos (ALH)*17-35
*Indicação de Aviso do Sistema de Monitorização do Ângulo Morto (BSM)7-35
(Âmbar)
*Indicação de Aviso do Alerta de Concentração do Condutor (DAA)7-35
(Âmbar)
*Indicação de Aviso do Controlo da Velocidade de Cruzeiro de Radar
Mazda (MRCC)7-35
*Indicação de Aviso do Controlo da Velocidade de Cruzeiro de Radar
Mazda com função Stop & Go (MRCC com função Stop & Go)7-35
(Âmbar)
*Indicação de Aviso do Assistente de Faixa de Rodagem (LAS) e Sistema
de Aviso de Saída de Faixa de Rodagem (LDWS)7-35
Luz Avisadora de Farol LED*17-35
(Âmbar)
*Luz Avisadora/Indicação de Aviso da Ajuda Inteligente à Travagem/Ajuda
Inteligente à Travagem em Cidade (SBS/SCBS)*17-44
Luz Avisadora/Indicação de Aviso de Baixo Nível de Combustível 7-44
*Luz Avisadora do Nível do Óleo do Motor*17-44
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-51

Indicador Aviso Página
*Luz Avisadora 120 km/h*17-44
Luz Avisadora dos Cintos de Segurança (Banco dianteiro) 7-44
(Vermelha)*Luz Avisadora dos Cintos de Segurança (Banco traseiro)7-44
*Luz Avisadora/Indicação de Aviso de Baixo Nível do Líquido de Lavagem7-44
*Indicação de Aviso de Porta Aberta7-44
*Indicação de Aviso de Tampa do Compartimento de Bagagens Aberta7-44
*Luz Avisadora de Porta Aberta7-44
*1 A luz liga quando a ignição é ligada para uma verificação de operação e desliga uns segundos mais tarde ou
quando o motor é ligado. Se a luz não liga ou permanece ligada, inspecione o veículo num reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
Durante a Condução
Painel de Instrumentos e Indicadores
4-52*Alguns modelos.

tIndicação/Luzes Indicadoras
Estas luzes acendem ou piscam para informar o utilizador acerca do estado da operação do
sistema ou sobre uma avaria no sistema.
Indicador Indicador Página
(Verde)*Luz Indicadora dos Cintos de Segurança (Banco traseiro)2-26
*Luz Indicadora de Desativação do Airbag do Passageiro Dianteiro*12-64
(Verde)
*Luz Indicadora KEY4-5
(Verde)
*Luz Indicadora i-stop4-23
(Branco)*Indicação i-ELOOP4-111
Luz Indicadora de Segurança*13-60
(Branca/Âmbar)
*Indicação de Alarme de Velocidade do VeículoSem ecrã mul-
ti-informação
4-35
Com ecrã mul-
ti-informação
4-45
Luz Indicadora/Indicação de Chave Inglesa*14-58
*Luz Indicadora de Pré-Aquecimento*14-58
*Luz Indicadora/Indicação do Filtro de Partículas Diesel*14-284
(Azul)
*Luz Indicadora de Baixa Temperatura do Líquido de Arrefecimento do
Motor4-59
Indicador de Posição da Alavanca de Velocidades 4-66
Luz Indicadora/Indicação de Luzes Ligadas 4-74
Luz Indicadora das Luzes de MáximosLuzes de Máxi-
mos-Médios
4-78
Sinal de Luzes
4-78
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-53

Indicador Indicador Página
*Luz Indicadora das Luzes de Nevoeiro Dianteiras4-80
*Luz Indicadora da Luz de Nevoeiro Traseira4-81
Luz Indicadora das Luzes de Mudança de Direção/Luzes de EmergênciaSinais de Mu-
dança de Dire-
ção e de Faixa
4-82
Luzes de Emer-
gência
4-92
Luz Indicadora/Indicação do Travão de Estacionamento Elétrico (EPB)*1*27-35
(Verde)
*Luz Indicadora de pedido de Operação do Pedal do Travão4-94
Luz Indicadora do AUTOHOLD Ativo *14-100
*Luz Indicadora do Controlo da Velocidade de Cruzeiro de Radar Mazda
com função Stop & Go (MRCC com função Stop & Go)4-185
Luz Indicadora TCS/DSC*1
Sistema de Con-
trolo de Tração
(TCS)
4-107
Controlo Dinâ-
mico de Estabili-
dade (DSC)
4-109
Liga
7-35
Luz Indicadora TCS OFF*14-108
*Indicação de Seleção do Modo4-120
(Verde)
*Luz Indicadora do Sistema de Controlo das Luzes de Máximos (HBC)4-131
*Luz Indicadora dos Faróis LED Adaptativos (ALH)4-134
*Luz Indicadora do Sistema de Monitorização do Ângulo Morto (BSM)
OFF*1
Exceto avaria
4-140
Av a r i a
7-35
Durante a Condução
Painel de Instrumentos e Indicadores
4-54*Alguns modelos.

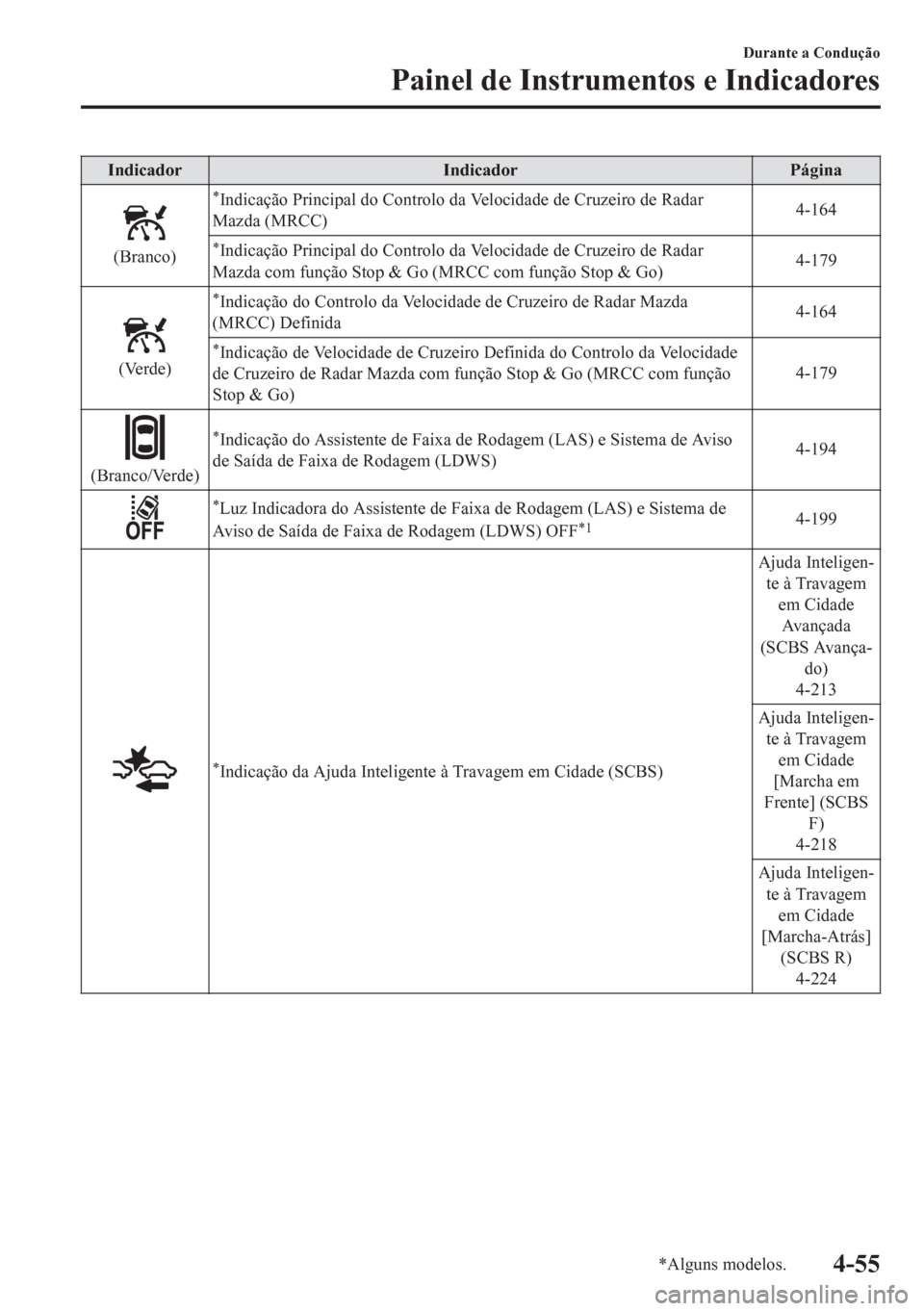

Indicador Indicador Página
(Branco)
*Indicação Principal do Controlo da Velocidade de Cruzeiro de Radar
Mazda (MRCC)4-164
*Indicação Principal do Controlo da Velocidade de Cruzeiro de Radar
Mazda com função Stop & Go (MRCC com função Stop & Go)4-179
(Verde)
*Indicação do Controlo da Velocidade de Cruzeiro de Radar Mazda
(MRCC) Definida4-164
*Indicação de Velocidade de Cruzeiro Definida do Controlo da Velocidade
de Cruzeiro de Radar Mazda com função Stop & Go (MRCC com função
Stop & Go)4-179
(Branco/Verde)
*Indicação do Assistente de Faixa de Rodagem (LAS) e Sistema de Aviso
de Saída de Faixa de Rodagem (LDWS)4-194
*Luz Indicadora do Assistente de Faixa de Rodagem (LAS) e Sistema de
Aviso de Saída de Faixa de Rodagem (LDWS) OFF*14-199
*Indicação da Ajuda Inteligente à Travagem em Cidade (SCBS)Ajuda Inteligen-
te à Travagem
em Cidade
Av a n ç a d a
(SCBS Avança-
do)
4-213
Ajuda Inteligen-
te à Travagem
em Cidade
[Marcha em
Frente] (SCBS
F)
4-218
Ajuda Inteligen-
te à Travagem
em Cidade
[Marcha-Atrás]
(SCBS R)
4-224
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-55

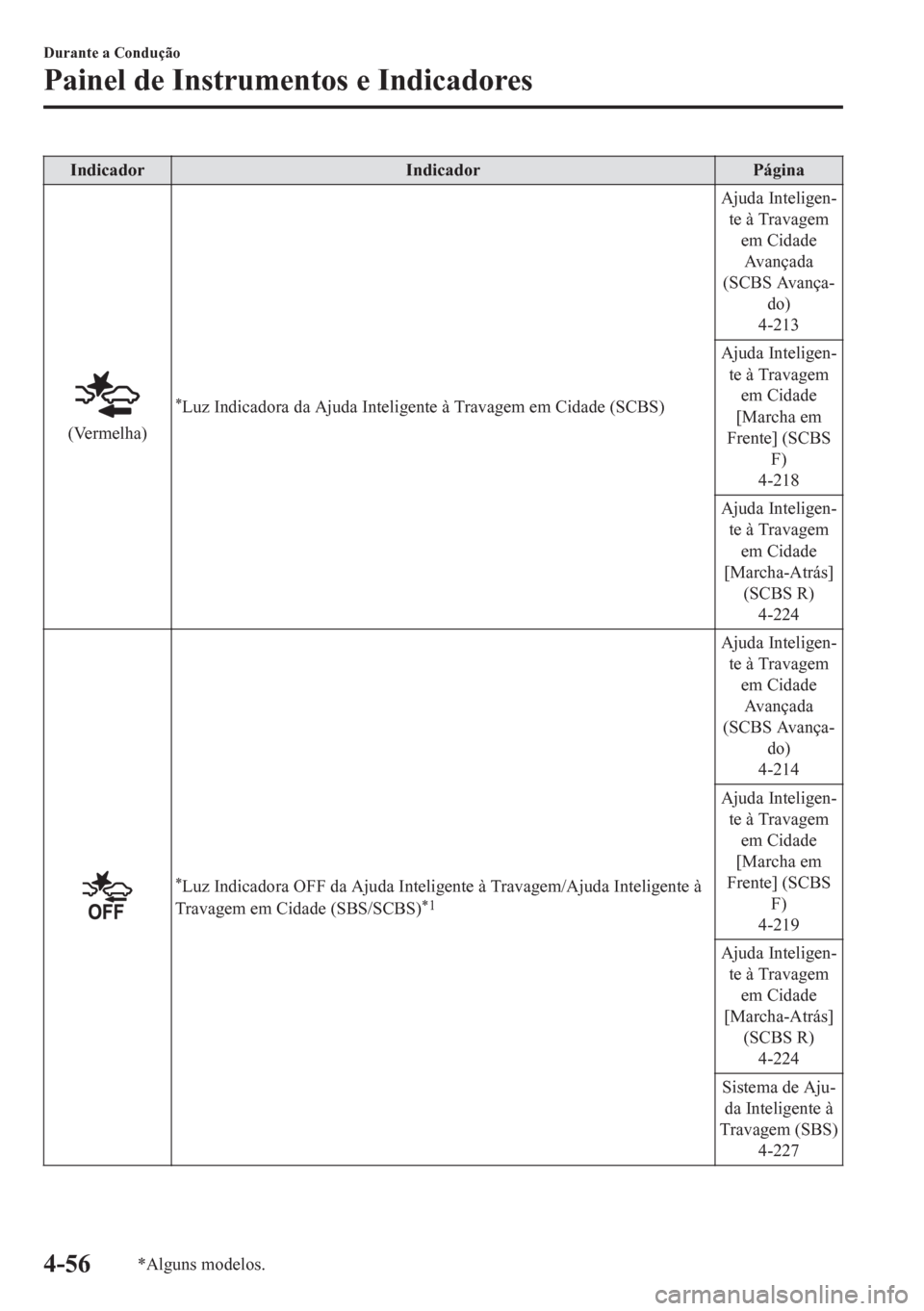

Indicador Indicador Página
(Vermelha)
*Luz Indicadora da Ajuda Inteligente à Travagem em Cidade (SCBS)Ajuda Inteligen-
te à Travagem
em Cidade
Av a n ç a d a
(SCBS Avança-
do)
4-213
Ajuda Inteligen-
te à Travagem
em Cidade
[Marcha em
Frente] (SCBS
F)
4-218
Ajuda Inteligen-
te à Travagem
em Cidade
[Marcha-Atrás]
(SCBS R)
4-224
*Luz Indicadora OFF da Ajuda Inteligente à Travagem/Ajuda Inteligente à
Travagem em Cidade (SBS/SCBS)*1
Ajuda Inteligen-
te à Travagem
em Cidade
Avançada
(SCBS Avança-
do)
4-214
Ajuda Inteligen-
te à Travagem
em Cidade
[Marcha em
Frente] (SCBS
F)
4-219
Ajuda Inteligen-
te à Travagem
em Cidade
[Marcha-Atrás]
(SCBS R)
4-224
Sistema de Aju-
da Inteligente à
Travagem (SBS)
4-227
Durante a Condução
Painel de Instrumentos e Indicadores
4-56*Alguns modelos.

Indicador Indicador Página
(Branco)
*Indicação Principal do Limitador de Velocidade Regulável (ASL)4-205
(Verde)
*Indicação de Velocidade Definida do Limitador de Velocidade Regulável
(ASL)4-205
(Branco)
*Indicação Principal da Velocidade de Cruzeiro4-275
(Verde)
*Indicação de Velocidade de Cruzeiro Definida4-275
*1 A luz liga quando a ignição é ligada para uma verificação de operação e desliga uns segundos mais tarde ou
quando o motor é ligado. Se a luz não liga ou permanece ligada, inspecione o veículo num reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
*2 A luz liga continuamente quando o travão de estacionamento elétrico (EPB) é aplicado.
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-57

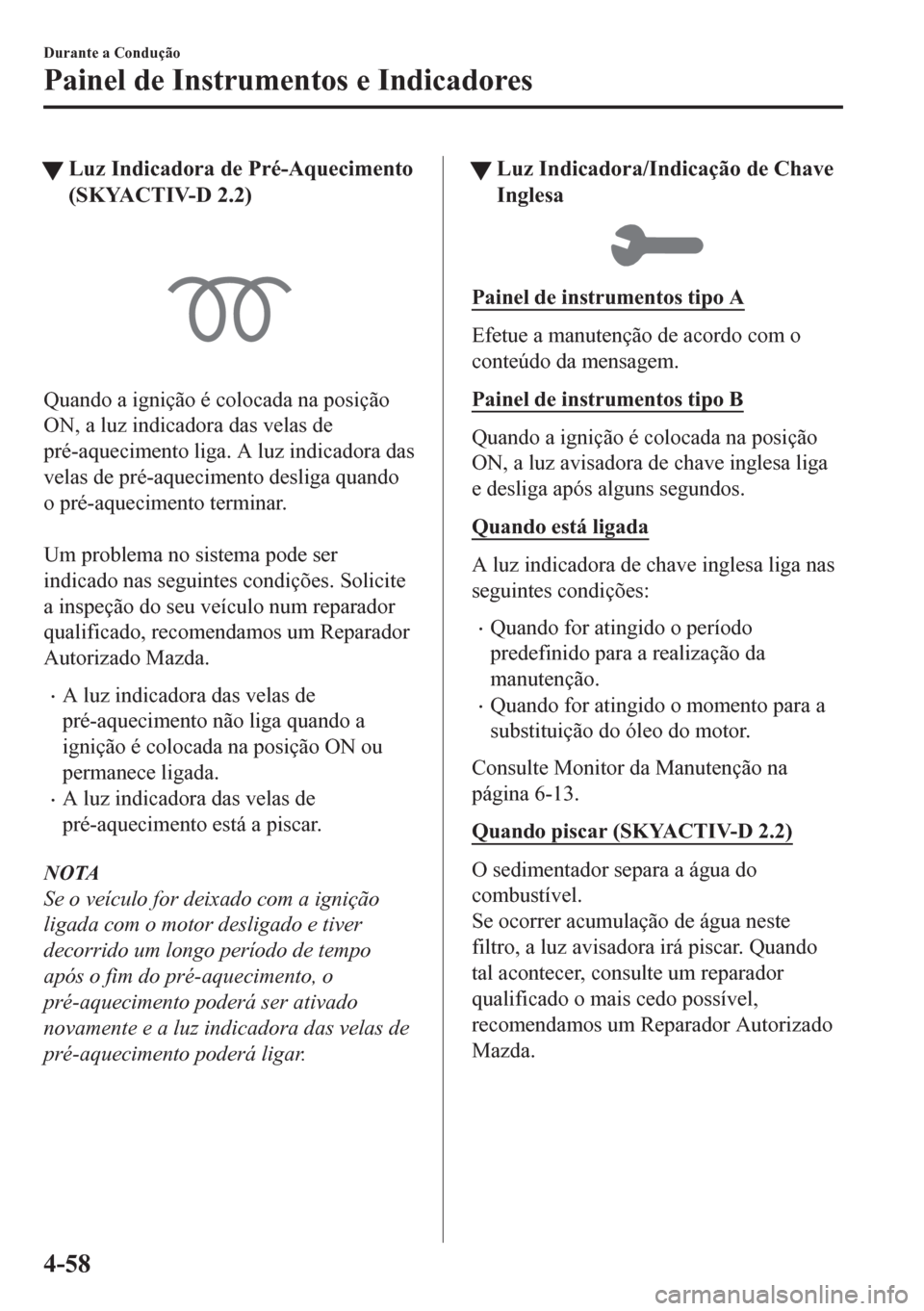

tLuz Indicadora de Pré-Aquecimento
(SKYACTIV-D 2.2)
Quando a ignição é colocada na posição
ON, a luz indicadora das velas de
pré-aquecimento liga. A luz indicadora das
velas de pré-aquecimento desliga quando
o pré-aquecimento terminar.

Um problema no sistema pode ser
indicado nas seguintes condições. Solicite
a inspeção do seu veículo num reparador
qualificado, recomendamos um Reparador
Autorizado Mazda.
•A luz indicadora das velas de
pré-aquecimento não liga quando a
ignição é colocada na posição ON ou
permanece ligada.
•A luz indicadora das velas de
pré-aquecimento está a piscar.
NOTA
Se o veículo for deixado com a ignição
ligada com o motor desligado e tiver
decorrido um longo período de tempo
após o fim do pré-aquecimento, o
pré-aquecimento poderá ser ativado
novamente e a luz indicadora das velas de
pré-aquecimento poderá ligar.
tLuz Indicadora/Indicação de Chave
Inglesa
Painel de instrumentos tipo A
Efetue a manutenção de acordo com o
conteúdo da mensagem.
Painel de instrumentos tipo B
Quando a ignição é colocada na posição
ON, a luz avisadora de chave inglesa liga
e desliga após alguns segundos.
Quando está ligada
A luz indicadora de chave inglesa liga nas
seguintes condições:
•Quando for atingido o período
predefinido para a realização da
manutenção.
•Quando for atingido o momento para a
substituição do óleo do motor.
Consulte Monitor da Manutenção na
página 6-13.
Quando piscar (SKYACTIV-D 2.2)
O sedimentador separa a água do
combustível.
Se ocorrer acumulação de água neste
filtro, a luz avisadora irá piscar. Quando
tal acontecer, consulte um reparador
qualificado o mais cedo possível,
recomendamos um Reparador Autorizado
Mazda.
Durante a Condução
Painel de Instrumentos e Indicadores
4-58
