Sistema de Assistência ao Reconhecimento da Distância
(DRSS)
*
O sistema DRSS mede a distância entre o seu veículo e um veículo em frente utilizando um
sensor de radar (dianteiro) quando a velocidade do veículo for igual ou superior a aprox. 30
km/h, e se o seu veículo se aproximar demasiado de um veículo em frente, é indicada uma
notificação no ecrã de condução ativa para o avisar para manter a distância de segurança do
veículo em frente.
AV I S O
Não se baseie apenas no sistema DRSS e conduza sempre com cuidado:
A capacidade de detetar um veículo em frente é limitada e depende do tipo de veículo, das
condições climatéricas e de tráfego. Portanto, se os pedais do acelerador e dos travões não
forem operados corretamente, poderá originar um acidente.
Verifique sempre a segurança da
zona circundante e pressione o pedal dos travões ou o pedal do acelerador, para manter uma
distância de segurança para os veículos que o precedem ou antecedem.
NOTA
•O DRSS opera quando estão reunidas todas as seguintes condições:
•A ignição foi colocada na posição ON.
•O DRSS está ligado.
•A alavanca de velocidades está numa posição diferente de (R).
•A velocidade do veículo é igual ou superior a 30 km/h.
•Os objetos que ativam o sistema são veículos de quatro rodas.
•O DRSS poderá também operar na presença de motociclos e bicicletas.
•O DRSS poderá não operar normalmente nas seguintes condições:
•O Controlo Dinâmico de Estabilidade (DSC) poderá estar avariado.
•O veículo em frente desloca-se a uma velocidade extremamente baixa.
•O sistema não opera com os seguintes objetos:
•Veículos em aproximação no sentido oposto.
•Objetos estacionários (veículos parados, obstáculos)
tIndicação no Ecrã
O estado de funcionamento do DRSS é indicado no ecrã de condução ativa ou no ecrã
multi-informação. Relativamente a avarias, verifique a condição do veículo ou solicite a
inspeção do mesmo num reparador qualificado, recomendamos um Reparador Autorizado
Mazda de acordo com o conteúdo da mensagem indicada.
Durante a Condução
i-ACTIVSENSE
4-148*Alguns modelos.

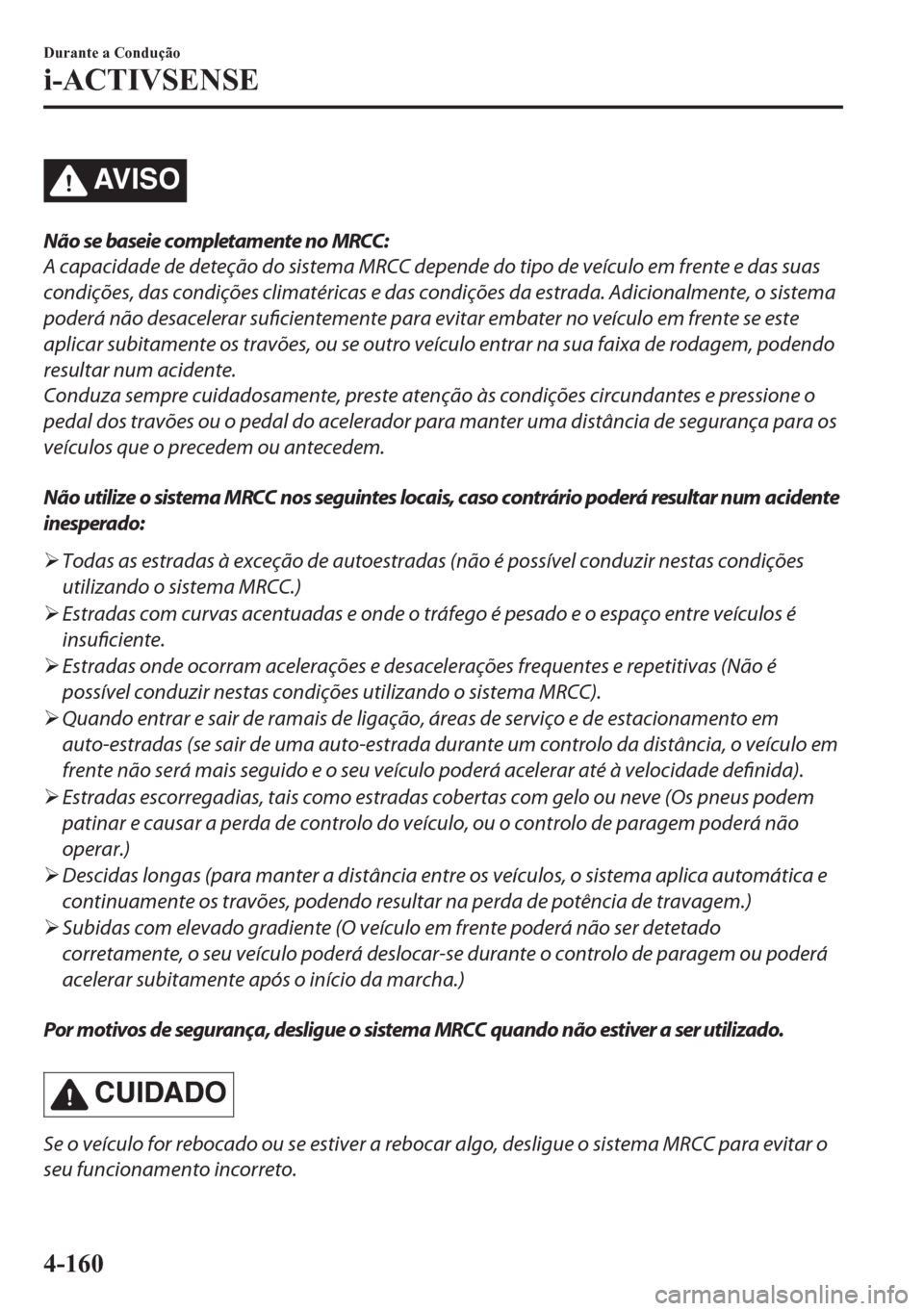

AV I S O
Não se baseie completamente no MRCC:
A capacidade de deteção do sistema MRCC depende do tipo de veículo em frente e das suas
condições, das condições climatéricas e das condições da estrada. Adicionalmente, o sistema
poderá não desacelerar suficientemente para evitar embater no veículo em frente se este
aplicar subitamente os travões, ou se outro veículo entrar na sua faixa de rodagem, podendo
resultar num acidente.
Conduza sempre cuidadosamente, preste atenção às condições circundantes e pressione o
pedal dos travões ou o pedal do acelerador para manter uma distância de segurança para os
veículos que o precedem ou antecedem.
Não utilize o sistema MRCC nos seguintes locais, caso contrário poderá resultar num acidente
inesperado:
¾Todas as estradas à exceção de autoestradas (não é possível conduzir nestas condições
utilizando o sistema MRCC.)
¾Estradas com curvas acentuadas e onde o tráfego é pesado e o espaço entre veículos é
insuficiente.
¾Estradas onde ocorram acelerações e desacelerações frequentes e repetitivas (Não é
possível conduzir nestas condições utilizando o sistema MRCC).
¾Quando entrar e sair de ramais de ligação, áreas de serviço e de estacionamento em
auto-estradas (se sair de uma auto-estrada durante um controlo da distância, o veículo em
frente não será mais seguido e o seu veículo poderá acelerar até à velocidade definida).
¾Estradas escorregadias, tais como estradas cobertas com gelo ou neve (Os pneus podem
patinar e causar a perda de controlo do veículo, ou o controlo de paragem poderá não
operar.)
¾Descidas longas (para manter a distância entre os veículos, o sistema aplica automática e
continuamente os travões, podendo resultar na perda de potência de travagem.)
¾Subidas com elevado gradiente (O veículo em frente poderá não ser detetado
corretamente, o seu veículo poderá deslocar-se durante o controlo de paragem ou poderá
acelerar subitamente após o início da marcha.)
Por motivos de segurança, desligue o sistema MRCC quando não estiver a ser utilizado.
CUIDADO
Se o veículo for rebocado ou se estiver a rebocar algo, desligue o sistema MRCC para evitar o
seu funcionamento incorreto.
Durante a Condução
i-ACTIVSENSE
4-160

•O travão de estacionamento elétrico
(EPB) é aplicado.
•Qualquer uma das portas é aberta.
•O cinto de segurança do condutor não
está colocado.
•A alavanca de velocidades está na
posição de marcha-atrás (R).

Nas seguintes condições, a indicação de
cancelamento do MRCC é indicada no
ecrã multi-informação e é ouvido um aviso
sonoro.
•O DSC operou.
•O sistema de Ajuda Inteligente à
Travagem (SBS) operou.
•A Ajuda Inteligente à Travagem em
Cidade [Marcha em Frente] (SCBS F)
ou a Ajuda Inteligente à Travagem em
Cidade Avançada (SCBS Avançado)
esteve em funcionamento.
•Quando percorrer uma descida durante
um longo período de tempo.
•Existe uma avaria no sistema.
•O sensor de radar (dianteiro) não poderá
detetar objetos (em condições de chuva,
nevoeiro, queda de neve ou outras
condições climatéricas, ou quando a
grelha do radiador estiver suja).
•A velocidade do veículo diminui para
um valor inferior a 25 km.
•A alavanca de velocidades foi colocada
em ponto-morto (N) durante um certo
período de tempo.
•A embraiagem foi pressionada durante
um certo período de tempo.
•O motor desligou-se espontaneamente.
Retomar o controlo
Se o MRCC tiver sido cancelado, poderá
retomar o controlo à velocidade
anteriormente definida pressionando o
interruptor RES e após terem sido reunidas
todas as condições de operação.
NOTA
Se a velocidade definida não for indicada
no ecrã, o controlo não será retomado
mesmo que o interruptor RES seja
pressionado.
Para desligar o sistema
Para desligar o sistema, pressione o
interruptor OFF/CAN duas vezes durante
a operação do sistema MRCC.
Durante a Condução
i-ACTIVSENSE
4-169

Controlo da Velocidade de Cruzeiro de Radar Mazda com
função Stop & Go (MRCC com função Stop & Go) (Caixa
de Velocidades Automática)
*
O sistema MRCC com função Stop & Go foi concebido para manter o controlo da
distância
*1 relativamente a um veículo em frente, de acordo com a velocidade do veículo
utilizando um sensor de radar (dianteiro) para detetar a distância para o veículo em frente, e
também em função da velocidade definida do veículo, sem necessidade de utilizar o pedal
do acelerador ou dos travões.
*1 Controlo da Distância: Controlo da distância entre o seu veículo e o veículo que o
precede detetado pelo sistema de Controlo de Velocidade de Cruzeiro de Radar Mazda
(MRCC).
Adicionalmente, se o seu veículo se aproximar do veículo que o precede devido por
exemplo, a uma travagem súbita, serão ativados em simultâneo um aviso sonoro e uma
indicação de aviso no ecrã, por forma a alertá-lo para manter uma distância suficiente entre
os veículos.
Se o veículo em frente parar quando estiver a segui-lo imediatamente atrás, o seu veículo irá
parar e será mantido parado automaticamente (controlo de paragem), e o controlo da
distância será continuado quando retomar a marcha do veículo e pressionar o interruptor
RES.
Consulte também o seguinte antes de utilizar o MRCC com função Stop & Go.
•i-stop (página 4-14)
•AUTOHOLD (página 4-98)
•Câmara de Deteção Dianteira (FSC) (página 4-259)
•Sensor de radar (dianteiro) (página 4-265)
AV I S O
Não se baseie completamente no MRCC com função Stop & Go:
A capacidade de deteção do sistema MRCC com função Stop & Go depende do tipo de veículo
em frente e das suas condições, das condições climatéricas e das condições da estrada.
Adicionalmente, o sistema poderá não desacelerar suficientemente para evitar embater no
veículo em frente se este aplicar subitamente os travões, ou se outro veículo entrar na sua
faixa de rodagem, podendo resultar num acidente.
Conduza sempre cuidadosamente, preste atenção às condições circundantes e pressione o
pedal dos travões ou o pedal do acelerador para manter uma distância de segurança para os
veículos que o precedem ou antecedem.
Durante a Condução
i-ACTIVSENSE
4-174*Alguns modelos.

Cancelamento do Sistema
Quando as seguintes operações são
realizadas, o sistema MRCC com função
Stop & Go é cancelado e ao mesmo
tempo, a indicação de velocidade definida
(verde) do MRCC com função Stop & Go
é alterada para a indicação principal
(branca) do MRCC com função Stop &
Go.
•O interruptor OFF/CAN é pressionado.
•O pedal dos travões está pressionado.
•O travão de estacionamento está
ativado.
•A alavanca de velocidades é colocada na
posição P (Park), N (Ponto-morto), ou R
(Marcha-atrás).
•Qualquer uma das portas é aberta.
•O cinto de segurança do condutor não
está colocado.

Nas seguintes condições, a indicação de
cancelamento do MRCC com função Stop
& Go é indicada no ecrã multi-informação
e é ouvido um aviso sonoro.
•O DSC operou.
•O sistema de Ajuda Inteligente à
Travagem (SBS) operou.
•A Ajuda Inteligente à Travagem em
Cidade [Marcha em Frente] (SCBS F)
ou a Ajuda Inteligente à Travagem em
Cidade Avançada (SCBS Avançado)
esteve em funcionamento.
•Quando percorrer uma descida durante
um longo período de tempo.
•Existe uma avaria no sistema.
•O motor desligou-se espontaneamente.
•O travão de estacionamento é aplicado
automaticamente durante o controlo de
paragem.
•O sensor de radar (dianteiro) não poderá
detetar objetos (em condições de chuva,
nevoeiro, queda de neve ou outras
condições climatéricas, ou quando a
grelha do radiador estiver suja).
•(Com Sistema SCR)
A velocidade do veículo está limitada
pelo sistema SCR.
Retomar o controlo
Se o MRCC com função Stop & Go tiver
sido cancelado, poderá retomar o controlo
à velocidade anteriormente definida
pressionando o interruptor RES e após
terem sido reunidas todas as condições de
operação.
NOTA
Se a velocidade definida não for indicada
no ecrã, o controlo não será retomado
mesmo que o interruptor RES seja
pressionado.
Para desligar o sistema
Para desligar o sistema, pressione o
interruptor OFF/CAN duas vezes durante
a operação do sistema MRCC com função
Stop & Go.
Durante a Condução
i-ACTIVSENSE
4-184

Ajuda Inteligente à Travagem (SBS)*
O sistema SBS alerta o condutor de uma possível colisão utilizando uma indicação e som de
aviso, caso o sensor de radar (dianteiro) e a Câmara de Deteção Dianteira (FSC) determinem
que existe a possibilidade de uma colisão com um veículo em frente durante a condução a
uma velocidade igual ou superior a 15 km/h. Adicionalmente, se o sensor radar (dianteiro) e
a Câmara de Deteção Dianteira (FSC) determinarem que é inevitável uma colisão, é
realizado o controlo automático da travagem de modo a minimizar os danos numa colisão.
Adicionalmente, quando o condutor pressiona o pedal dos travões, estes são aplicados de
modo firme e rápido. (Assistência à Travagem (assistência à travagem SBS))
AV I S O
Não se baseie apenas no sistema SBS e conduza sempre com cuidado:
O sistema SBS foi concebido para reduzir danos na eventualidade de uma colisão, não para
evitar um acidente. A capacidade de deteção de um obstáculo é limitada, dependendo do
obstáculo, condições climatéricas ou condições de tráfego. Portanto, se o pedal do acelerador
ou o pedal dos travões for operado por engano, poderá resultar em acidente.
Verifique
sempre a segurança da zona circundante e pressione o pedal dos travões ou o pedal do
acelerador, para manter uma distância de segurança para os veículos que o precedem ou
antecedem.
CUIDADO
Nos seguintes casos, desligue o sistema para evitar um mal funcionamento:
¾O veículo está a ser rebocado ou está a rebocar outro veículo.
¾O veículo encontra-se num banco de rolos.
¾Durante a condução em estradas irregulares, tais como em áreas com erva densa ou em
fora de estrada.
NOTA
•O sistema SBS opera quando estão reunidas todas as seguintes condições:
•A ignição foi colocada na posição ON.
•O sistema SBS está ligado.
•A velocidade do veículo é igual ou superior a 15 km/h.
•A velocidade relativa entre o seu veículo e o veículo à sua frente é igual ou superior a
15 km/h.
•O Controlo Dinâmico de Estabilidade (DSC) não está a operar.
Durante a Condução
i-ACTIVSENSE
*Alguns modelos.4-225

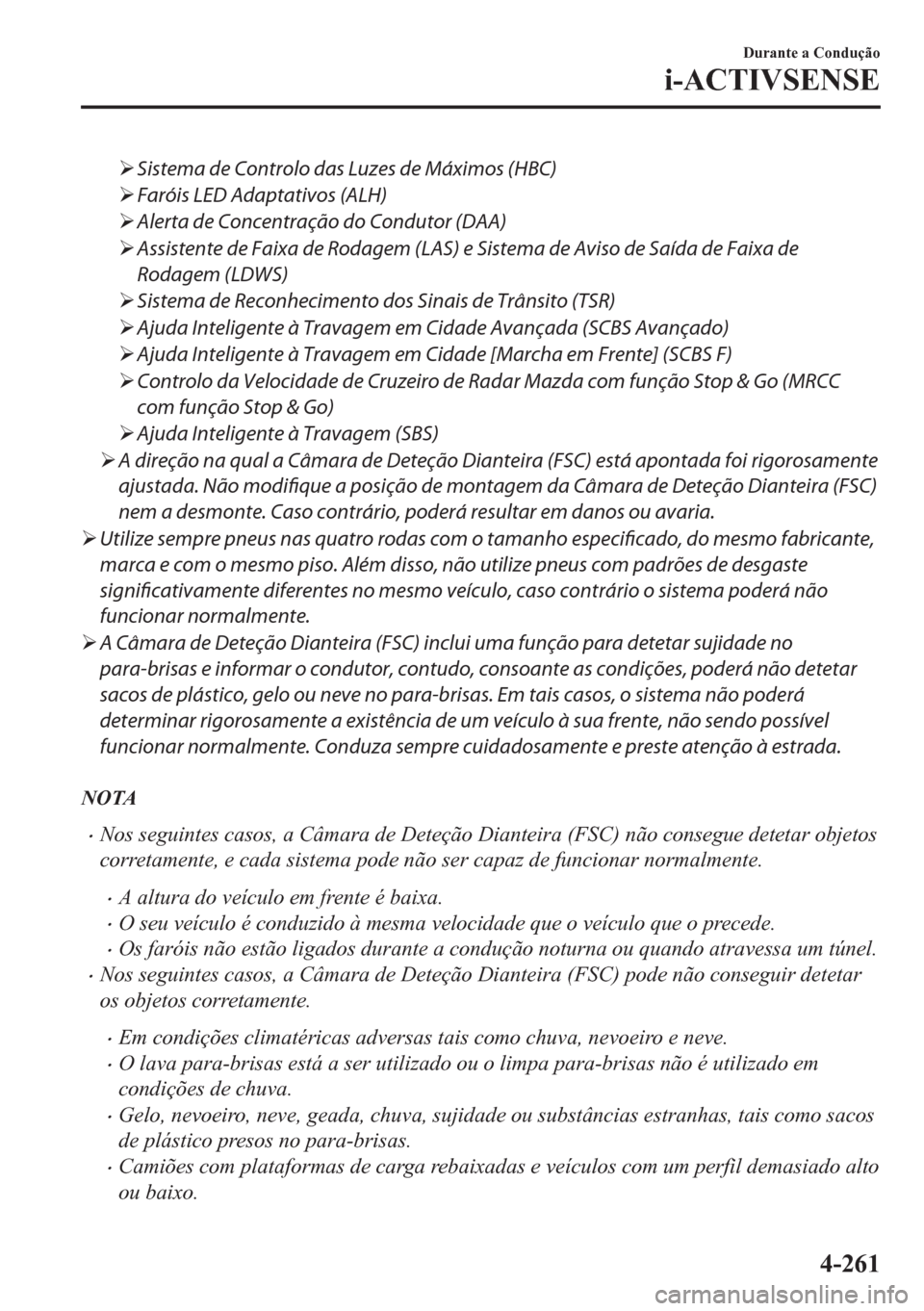

¾Sistema de Controlo das Luzes de Máximos (HBC)
¾Faróis LED Adaptativos (ALH)
¾Alerta de Concentração do Condutor (DAA)
¾Assistente de Faixa de Rodagem (LAS) e Sistema de Aviso de Saída de Faixa de
Rodagem (LDWS)
¾Sistema de Reconhecimento dos Sinais de Trânsito (TSR)
¾Ajuda Inteligente à Travagem em Cidade Avançada (SCBS Avançado)
¾Ajuda Inteligente à Travagem em Cidade [Marcha em Frente] (SCBS F)
¾Controlo da Velocidade de Cruzeiro de Radar Mazda com função Stop & Go (MRCC
com função Stop & Go)
¾Ajuda Inteligente à Travagem (SBS)
¾A direção na qual a Câmara de Deteção Dianteira (FSC) está apontada foi rigorosamente
ajustada. Não modifique a posição de montagem da Câmara de Deteção Dianteira (FSC)
nem a desmonte. Caso contrário, poderá resultar em danos ou avaria.
¾Utilize sempre pneus nas quatro rodas com o tamanho especificado, do mesmo fabricante,
marca e com o mesmo piso. Além disso, não utilize pneus com padrões de desgaste
significativamente diferentes no mesmo veículo, caso contrário o sistema poderá não
funcionar normalmente.
¾A Câmara de Deteção Dianteira (FSC) inclui uma função para detetar sujidade no
para-brisas e informar o condutor, contudo, consoante as condições, poderá não detetar
sacos de plástico, gelo ou neve no para-brisas. Em tais casos, o sistema não poderá
determinar rigorosamente a existência de um veículo à sua frente, não sendo possível
funcionar normalmente. Conduza sempre cuidadosamente e preste atenção à estrada.
NOTA
•Nos seguintes casos, a Câmara de Deteção Dianteira (FSC) não consegue detetar objetos
corretamente, e cada sistema pode não ser capaz de funcionar normalmente.
•A altura do veículo em frente é baixa.
•O seu veículo é conduzido à mesma velocidade que o veículo que o precede.
•Os faróis não estão ligados durante a condução noturna ou quando atravessa um túnel.
•Nos seguintes casos, a Câmara de Deteção Dianteira (FSC) pode não conseguir detetar
os objetos corretamente.
•Em condições climatéricas adversas tais como chuva, nevoeiro e neve.
•O lava para-brisas está a ser utilizado ou o limpa para-brisas não é utilizado em
condições de chuva.
•Gelo, nevoeiro, neve, geada, chuva, sujidade ou substâncias estranhas, tais como sacos
de plástico presos no para-brisas.
•Camiões com plataformas de carga rebaixadas e veículos com um perfil demasiado alto
ou baixo.
Durante a Condução
i-ACTIVSENSE
4-261

Indicador Aviso
Luz Avisadora/Indi-
cação de Aviso do
Sistema SCR
*
Se a luz ligar
A quantidade de AdBlue® é baixa ou foi adicionada uma quantidade excessiva. Verifique
a mensagem indicada no ecrã e consulte um reparador qualificado, recomendamos um
Reparador Autorizado Mazda.
NOTA
Se o veículo continuar a ser conduzido com a luz avisadora SCR ligada, a velocidade do
veículo poderá ser restringida.
Se a luz piscar
Existe uma avaria no sistema SCR ou a quantidade restante de AdBlue® é extremamente
baixa. Verifique a mensagem indicada no ecrã e solicite a inspeção do veículo por um re-
parador qualificado, recomendamos um Reparador Autorizado Mazda.
CUIDADO
Se o veículo continuar a ser conduzido com a luz avisadora SCR a piscar, o veículo poderá
parar. Se a luz avisadora SCR piscar, inspecione imediatamente o veículo num reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
(Âmbar)
Luz Avisadora do
Sistema de Controlo
das Luzes de Máxi-
mos (HBC)
*
A luz fica ligada se existir um problema com o sistema. Solicite a inspeção do seu veículo
num reparador qualificado, recomendamos um Reparador Autorizado Mazda.
NOTA
Se o campo de visão da Câmara de Deteção Dianteira (FSC) for afetado em condições
climatéricas adversas (como por exemplo, em condições de chuva, nevoeiro e neve) e
quando o para-brisas estiver sujo, a luz avisadora/indicação de aviso do Sistema de Con-
trolo das Luzes de Máximos (HBC) poderá ser indicada/ligada. Contudo, isto não signifi-
ca a existência de um problema.
(Âmbar)
Luz Avisadora dos
Faróis LED Adapta-
tivos (ALH)
*
A luz fica ligada se existir um problema com o sistema. Solicite a inspeção do seu veículo
num reparador qualificado, recomendamos um Reparador Autorizado Mazda.
NOTA
Se o campo de visão da Câmara de Deteção Dianteira (FSC) for afetado em condições
climatéricas adversas (como por exemplo, em condições de chuva, nevoeiro e neve) e
quando o para-brisas estiver sujo, a luz avisadora/indicação de aviso dos Faróis LED
Adaptativos (ALH) poderá ser indicada/ligada. Contudo, isto não significa a existência
de um problema.
Indicação de Aviso
do Sistema de Moni-
torização do Ângulo
Morto (BSM)
*
Esta luz liga se existir uma avaria no Sistema de Monitorização do Ângulo Morto (BSM).
Solicite a inspeção do seu veículo num reparador qualificado, recomendamos um Repara-
dor Autorizado Mazda.
NOTA
Se conduzir o veículo numa estrada com menos trânsito e menos veículos do que os sen-
sores de radar possam detetar, o sistema pode ser interrompido. Contudo, isto não signifi-
ca a existência de avaria.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-42*Alguns modelos.
