Page 665 of 863

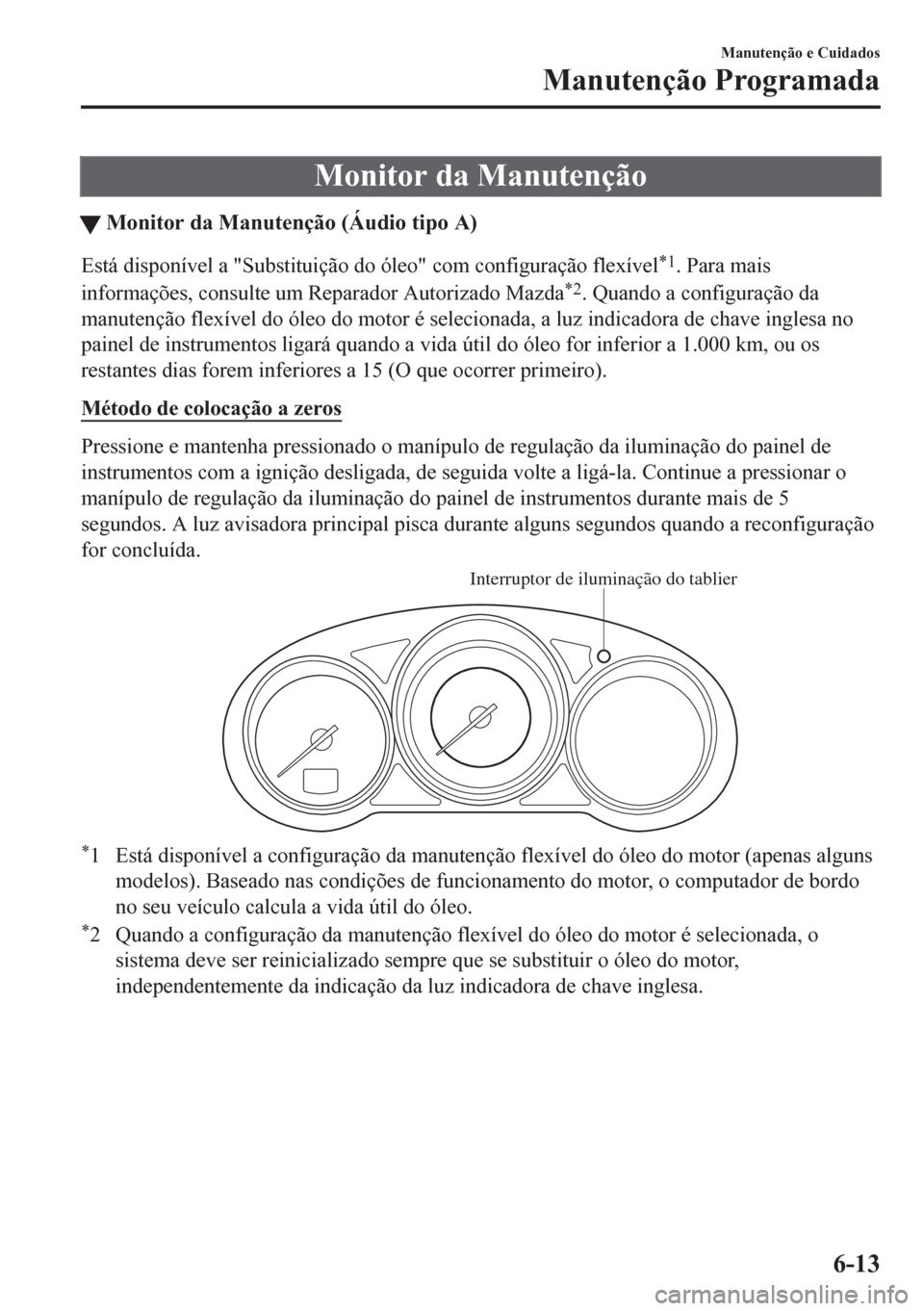

Monitor da Manutenção
tMonitor da Manutenção (Áudio tipo A)
Está disponível a "Substituição do óleo" com configuração flexível*1. Para mais
informações, consulte um Reparador Autorizado Mazda
*2. Quando a configuração da
manutenção flexível do óleo do motor é selecionada, a luz indicadora de chave inglesa no
painel de instrumentos ligará quando a vida útil do óleo for inferior a 1.000 km, ou os
restantes dias forem inferiores a 15 (O que ocorrer primeiro).
Método de colocação a zeros
Pressione e mantenha pressionado o manípulo de regulação da iluminação do painel de
instrumentos com a ignição desligada, de seguida volte a ligá-la. Continue a pressionar o
manípulo de regulação da iluminação do painel de instrumentos durante mais de 5
segundos. A luz avisadora principal pisca durante alguns segundos quando a reconfiguração
for concluída.
Interruptor de iluminação do tablier
*1 Está disponível a configuração da manutenção flexível do óleo do motor (apenas alguns
modelos). Baseado nas condições de funcionamento do motor, o computador de bordo
no seu veículo calcula a vida útil do óleo.
*2 Quando a configuração da manutenção flexível do óleo do motor é selecionada, o
sistema deve ser reinicializado sempre que se substituir o óleo do motor,
independentemente da indicação da luz indicadora de chave inglesa.
Manutenção e Cuidados
Manutenção Programada
6-13
Page 666 of 863

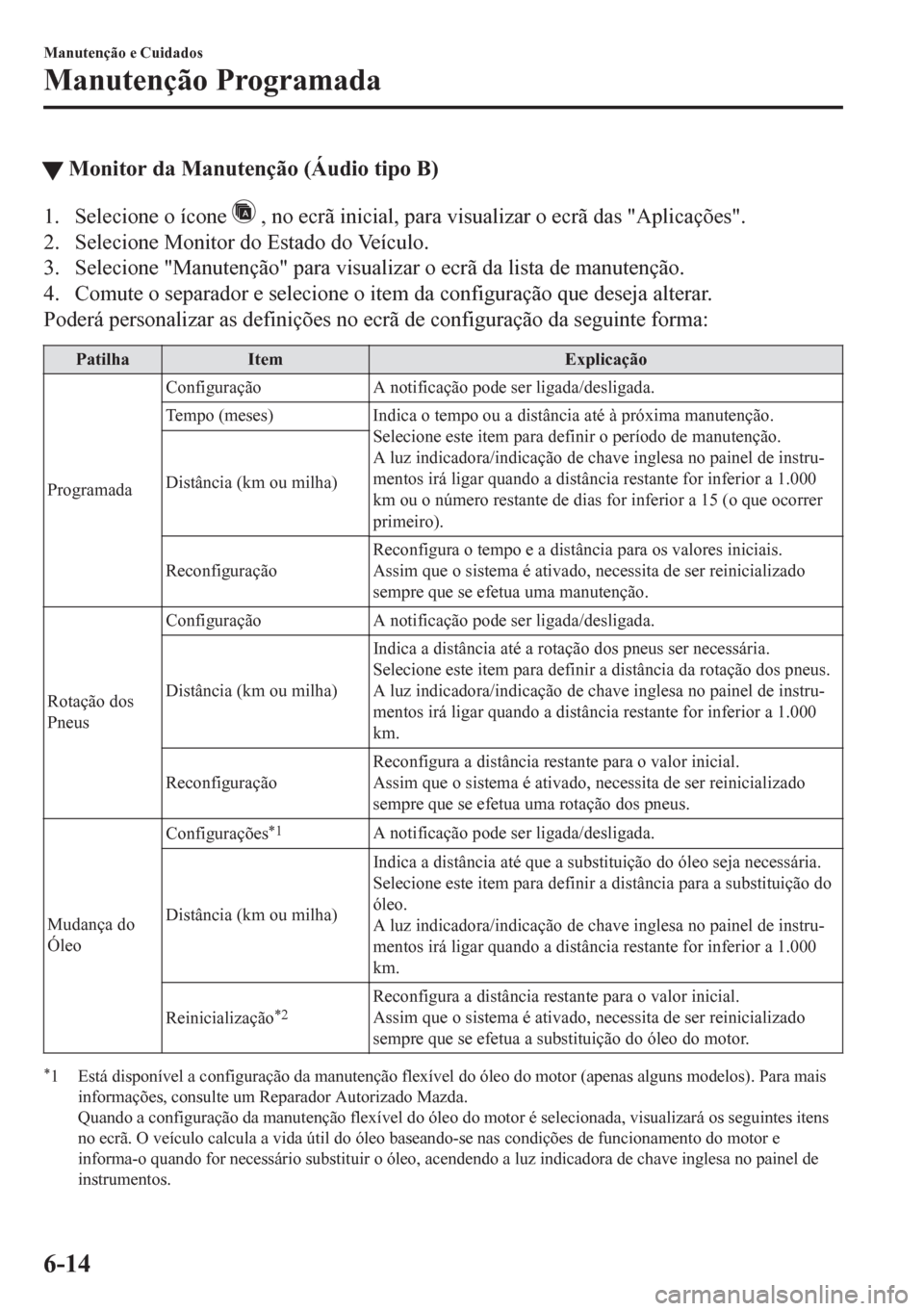

tMonitor da Manutenção (Áudio tipo B)
1. Selecione o ícone , no ecrã inicial, para visualizar o ecrã das "Aplicações".
2. Selecione Monitor do Estado do Veículo.
3. Selecione "Manutenção" para visualizar o ecrã da lista de manutenção.
4. Comute o separador e selecione o item da configuração que deseja alterar.
Poderá personalizar as definições no ecrã de configuração da seguinte forma:
Patilha Item Explicação
ProgramadaConfiguração A notificação pode ser ligada/desligada.
Tempo (meses) Indica o tempo ou a distância até à próxima manutenção.
Selecione este item para definir o período de manutenção.
A luz indicadora/indicação de chave inglesa no painel de instru-
mentos irá ligar quando a distância restante for inferior a 1.000
km ou o número restante de dias for inferior a 15 (o que ocorrer
primeiro). Distância (km ou milha)
ReconfiguraçãoReconfigura o tempo e a distância para os valores iniciais.
Assim que o sistema é ativado, necessita de ser reinicializado
sempre que se efetua uma manutenção.
Rotação dos
PneusConfiguração A notificação pode ser ligada/desligada.
Distância (km ou milha)Indica a distância até a rotação dos pneus ser necessária.
Selecione este item para definir a distância da rotação dos pneus.
A luz indicadora/indicação de chave inglesa no painel de instru-
mentos irá ligar quando a distância restante for inferior a 1.000
km.
ReconfiguraçãoReconfigura a distância restante para o valor inicial.
Assim que o sistema é ativado, necessita de ser reinicializado
sempre que se efetua uma rotação dos pneus.
Mudança do
ÓleoConfigurações
*1A notificação pode ser ligada/desligada.
Distância (km ou milha)Indica a distância até que a substituição do óleo seja necessária.
Selecione este item para definir a distância para a substituição do
óleo.
A luz indicadora/indicação de chave inglesa no painel de instru-
mentos irá ligar quando a distância restante for inferior a 1.000
km.
Reinicialização
*2Reconfigura a distância restante para o valor inicial.
Assim que o sistema é ativado, necessita de ser reinicializado
sempre que se efetua a substituição do óleo do motor.
*1 Está disponível a configuração da manutenção flexível do óleo do motor (apenas alguns modelos). Para mais
informações, consulte um Reparador Autorizado Mazda.
Quando a configuração da manutenção flexível do óleo do motor é selecionada, visualizará os seguintes itens
no ecrã. O veículo calcula a vida útil do óleo baseando-se nas condições de funcionamento do motor e
informa-o quando for necessário substituir o óleo, acendendo a luz indicadora de chave inglesa no painel de
instrumentos.
Manutenção e Cuidados
Manutenção Programada
6-14
Page 667 of 863

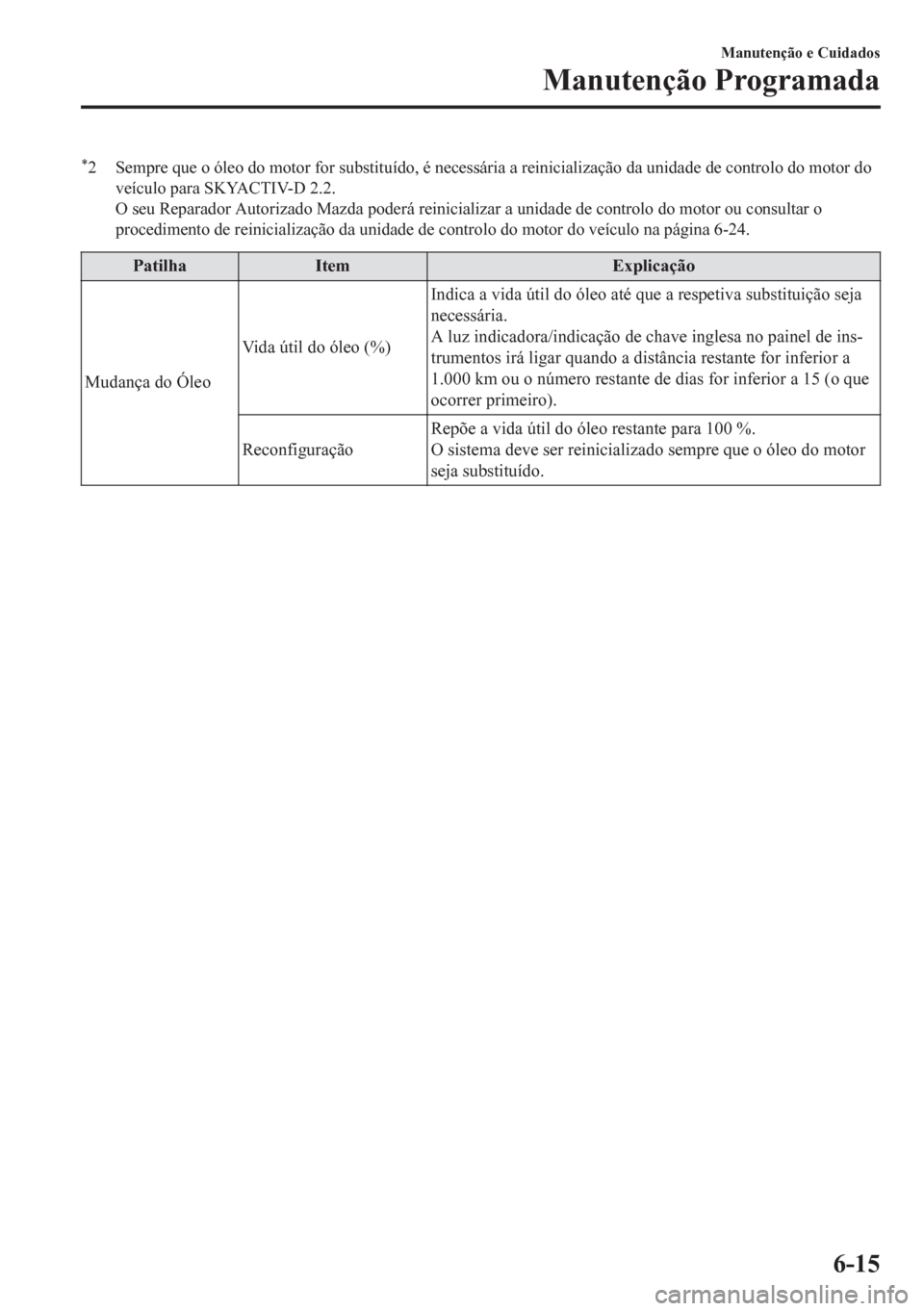

*2 Sempre que o óleo do motor for substituído, é necessária a reinicialização da unidade de controlo do motor do
veículo para SKYACTIV-D 2.2.
O seu Reparador Autorizado Mazda poderá reinicializar a unidade de controlo do motor ou consultar o
procedimento de reinicialização da unidade de controlo do motor do veículo na página 6-24.
Patilha Item Explicação
Mudança do ÓleoVida útil do óleo (%)Indica a vida útil do óleo até que a respetiva substituição seja
necessária.
A luz indicadora/indicação de chave inglesa no painel de ins-
trumentos irá ligar quando a distância restante for inferior a
1.000 km ou o número restante de dias for inferior a 15 (o que
ocorrer primeiro).
ReconfiguraçãoRepõe a vida útil do óleo restante para 100 %.
O sistema deve ser reinicializado sempre que o óleo do motor
seja substituído.
Manutenção e Cuidados
Manutenção Programada
6-15
Page 668 of 863

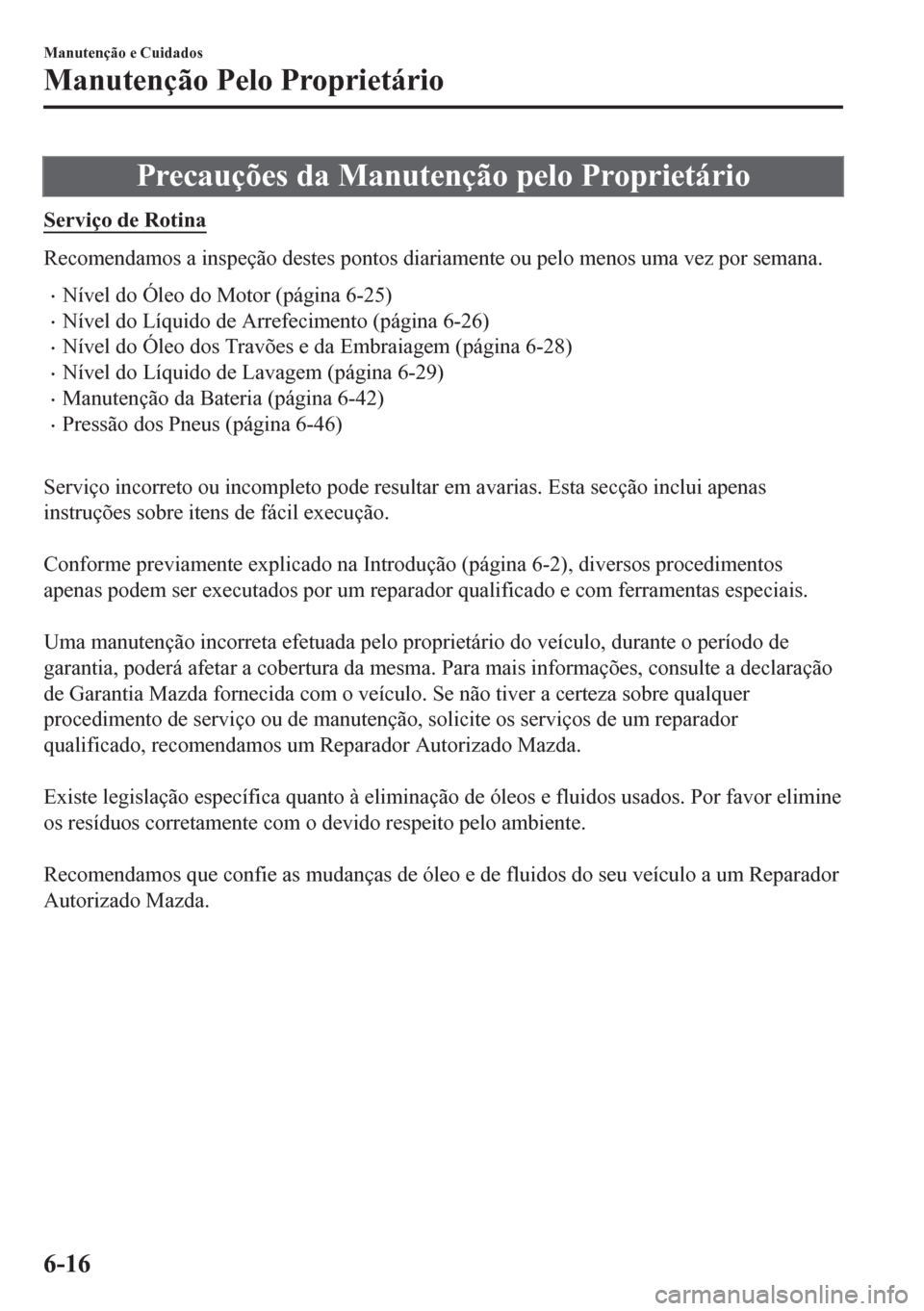

Precauções da Manutenção pelo Proprietário
Serviço de Rotina
Recomendamos a inspeção destes pontos diariamente ou pelo menos uma vez por semana.
•Nível do Óleo do Motor (página 6-25)
•Nível do Líquido de Arrefecimento (página 6-26)
•Nível do Óleo dos Travões e da Embraiagem (página 6-28)
•Nível do Líquido de Lavagem (página 6-29)
•Manutenção da Bateria (página 6-42)
•Pressão dos Pneus (página 6-46)
Serviço incorreto ou incompleto pode resultar em avarias. Esta secção inclui apenas
instruções sobre itens de fácil execução.
Conforme previamente explicado na Introdução (página 6-2), diversos procedimentos
apenas podem ser executados por um reparador qualificado e com ferramentas especiais.
Uma manutenção incorreta efetuada pelo proprietário do veículo, durante o período de
garantia, poderá afetar a cobertura da mesma. Para mais informações, consulte a declaração
de Garantia Mazda fornecida com o veículo. Se não tiver a certeza sobre qualquer
procedimento de serviço ou de manutenção, solicite os serviços de um reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
Existe legislação específica quanto à eliminação de óleos e fluidos usados. Por favor elimine
os resíduos corretamente com o devido respeito pelo ambiente.
Recomendamos que confie as mudanças de óleo e de fluidos do seu veículo a um Reparador
Autorizado Mazda.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-16
Page 669 of 863

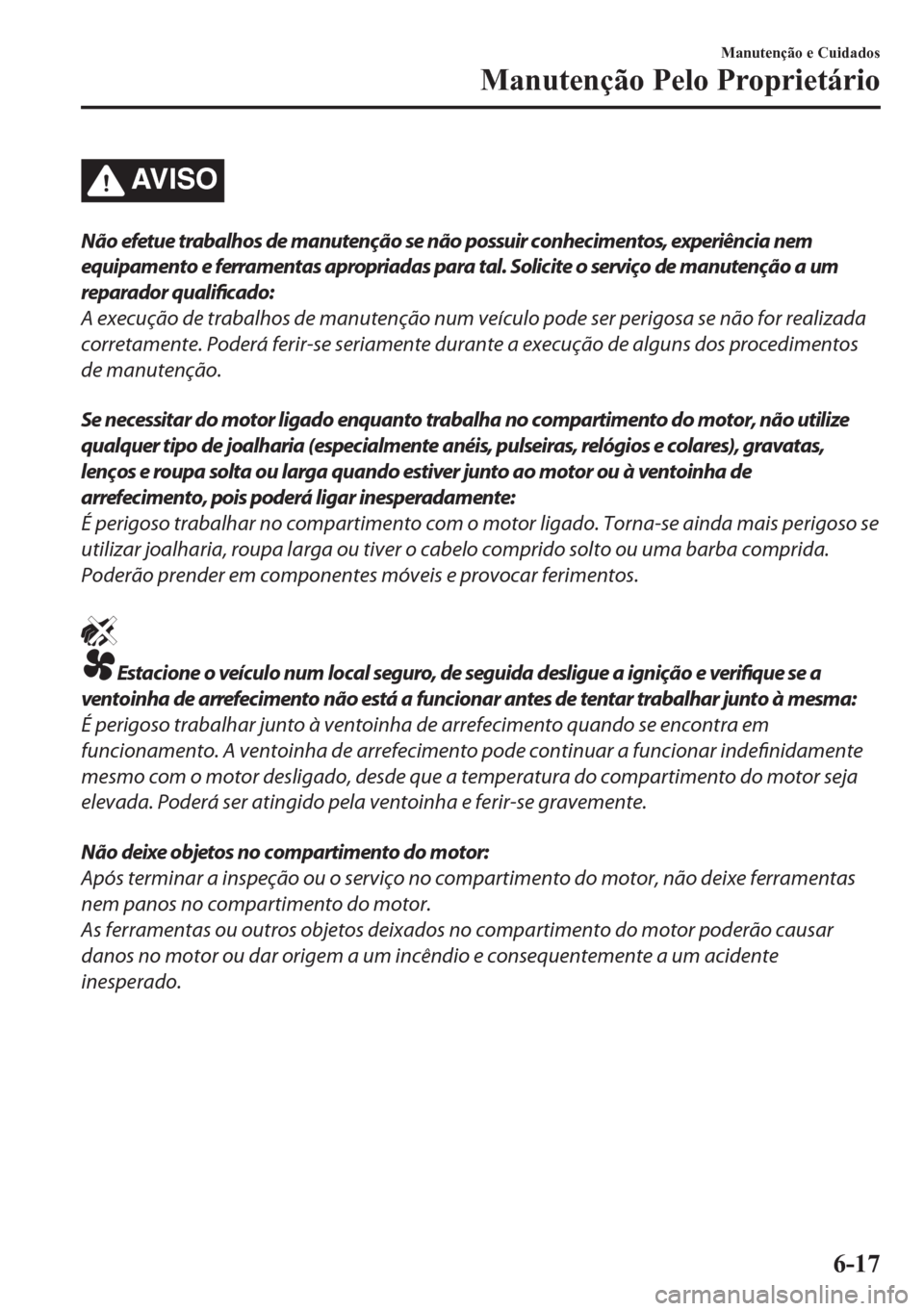

AV I S O
Não efetue trabalhos de manutenção se não possuir conhecimentos, experiência nem
equipamento e ferramentas apropriadas para tal. Solicite o serviço de manutenção a um
reparador qualificado:
A execução de trabalhos de manutenção num veículo pode ser perigosa se não for realizada
corretamente. Poderá ferir-se seriamente durante a execução de alguns dos procedimentos
de manutenção.
Se necessitar do motor ligado enquanto trabalha no compartimento do motor, não utilize
qualquer tipo de joalharia (especialmente anéis, pulseiras, relógios e colares), gravatas,
lenços e roupa solta ou larga quando estiver junto ao motor ou à ventoinha de
arrefecimento, pois poderá ligar inesperadamente:
É perigoso trabalhar no compartimento com o motor ligado. Torna-se ainda mais perigoso se
utilizar joalharia, roupa larga ou tiver o cabelo comprido solto ou uma barba comprida.
Poderão prender em componentes móveis e provocar ferimentos.
Estacione o veículo num local seguro, de seguida desligue a ignição e
verifique se a
ventoinha de arrefecimento não está a funcionar antes de tentar trabalhar junto à mesma:
É perigoso trabalhar junto à ventoinha de arrefecimento quando se encontra em
funcionamento. A ventoinha de arrefecimento pode continuar a funcionar indefinidamente
mesmo com o motor desligado, desde que a temperatura do compartimento do motor seja
elevada. Poderá ser atingido pela ventoinha e ferir-se gravemente.
Não deixe objetos no compartimento do motor:
Após terminar a inspeção ou o serviço no compartimento do motor, não deixe ferramentas
nem panos no compartimento do motor.
As ferramentas ou outros objetos deixados no compartimento do motor poderão causar
danos no motor ou dar origem a um incêndio e consequentemente a um acidente
inesperado.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-17
Page 670 of 863

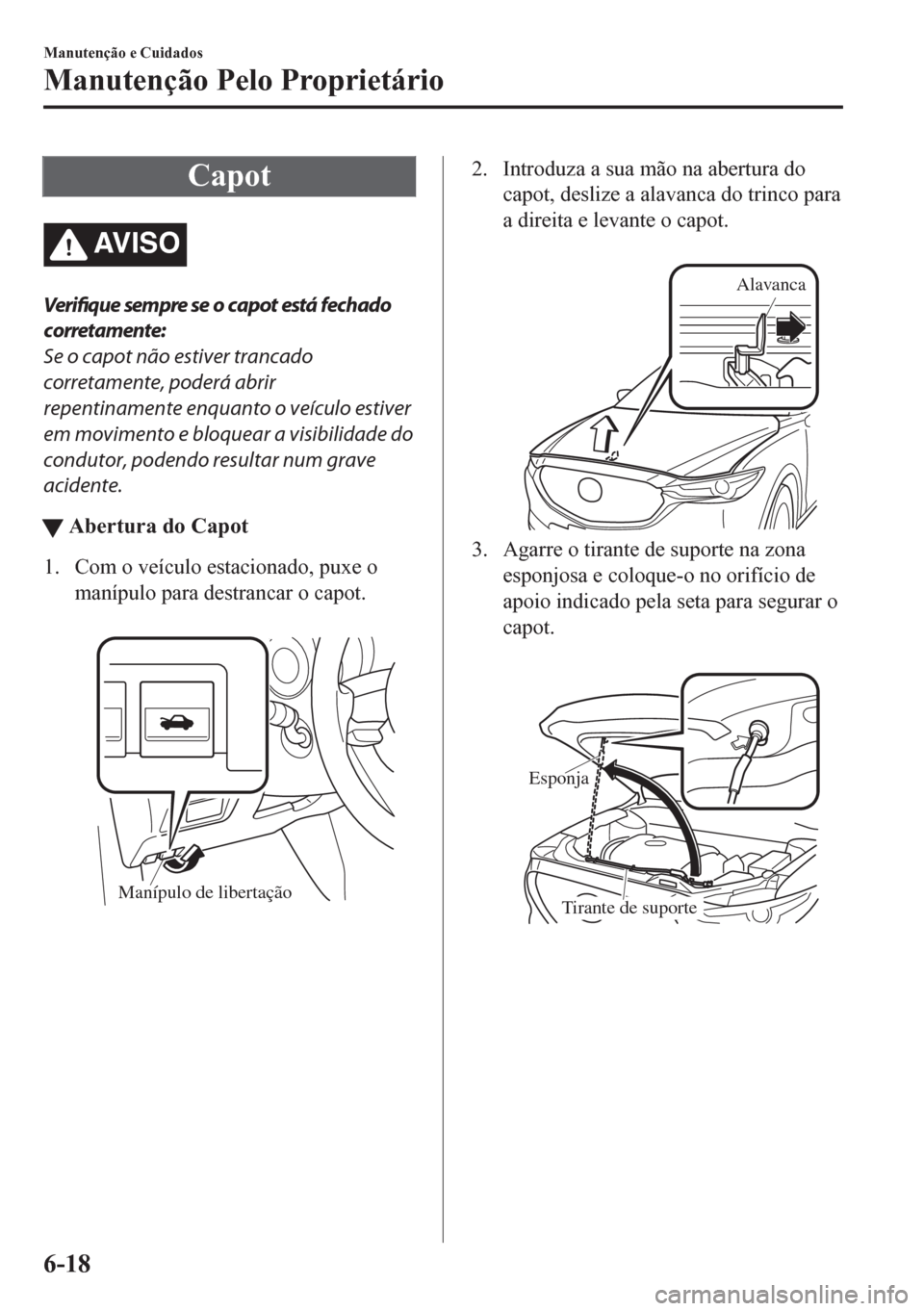

Capot
AV I S O
Verifique sempre se o capot está fechado
corretamente:
Se o capot não estiver trancado
corretamente, poderá abrir
repentinamente enquanto o veículo estiver
em movimento e bloquear a visibilidade do
condutor, podendo resultar num grave
acidente.
tAbertura do Capot
1. Com o veículo estacionado, puxe o
manípulo para destrancar o capot.
Manípulo de libertação
2. Introduza a sua mão na abertura do
capot, deslize a alavanca do trinco para
a direita e levante o capot.
Alavanca
3. Agarre o tirante de suporte na zona
esponjosa e coloque-o no orifício de
apoio indicado pela seta para segurar o
capot.
Esponja
Tirante de suporte
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-18
Page 671 of 863

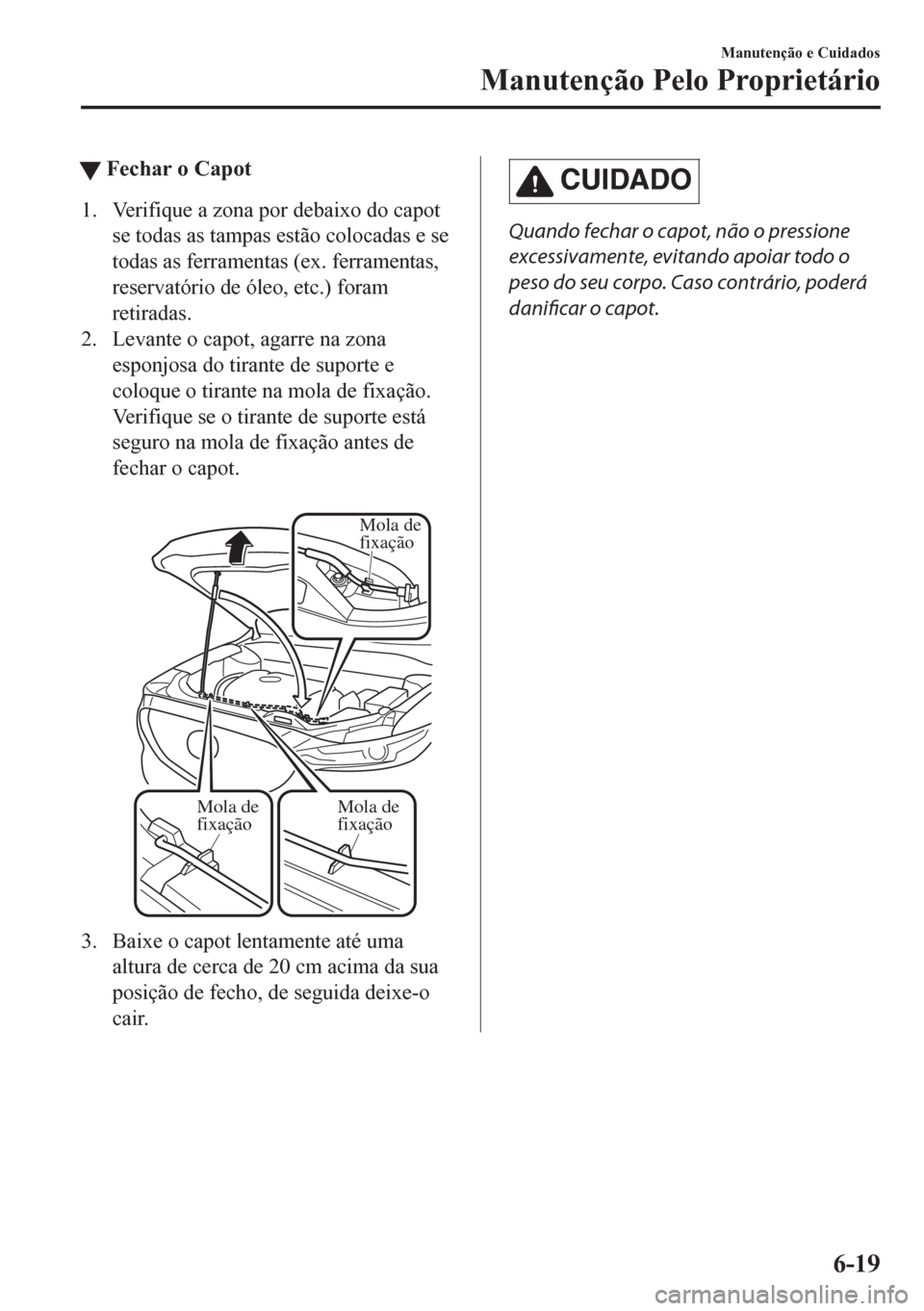

tFechar o Capot
1. Verifique a zona por debaixo do capot
se todas as tampas estão colocadas e se
todas as ferramentas (ex. ferramentas,
reservatório de óleo, etc.) foram
retiradas.
2. Levante o capot, agarre na zona
esponjosa do tirante de suporte e
coloque o tirante na mola de fixação.
Verifique se o tirante de suporte está
seguro na mola de fixação antes de
fechar o capot.
Mola de
fixaçãoMola de
fixaçãoMola de
fixação
3. Baixe o capot lentamente até uma
altura de cerca de 20 cm acima da sua
posição de fecho, de seguida deixe-o
cair.
CUIDADO
Quando fechar o capot, não o pressione
excessivamente, evitando apoiar todo o
peso do seu corpo. Caso contrário, poderá
danificar o capot.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-19
Page 672 of 863

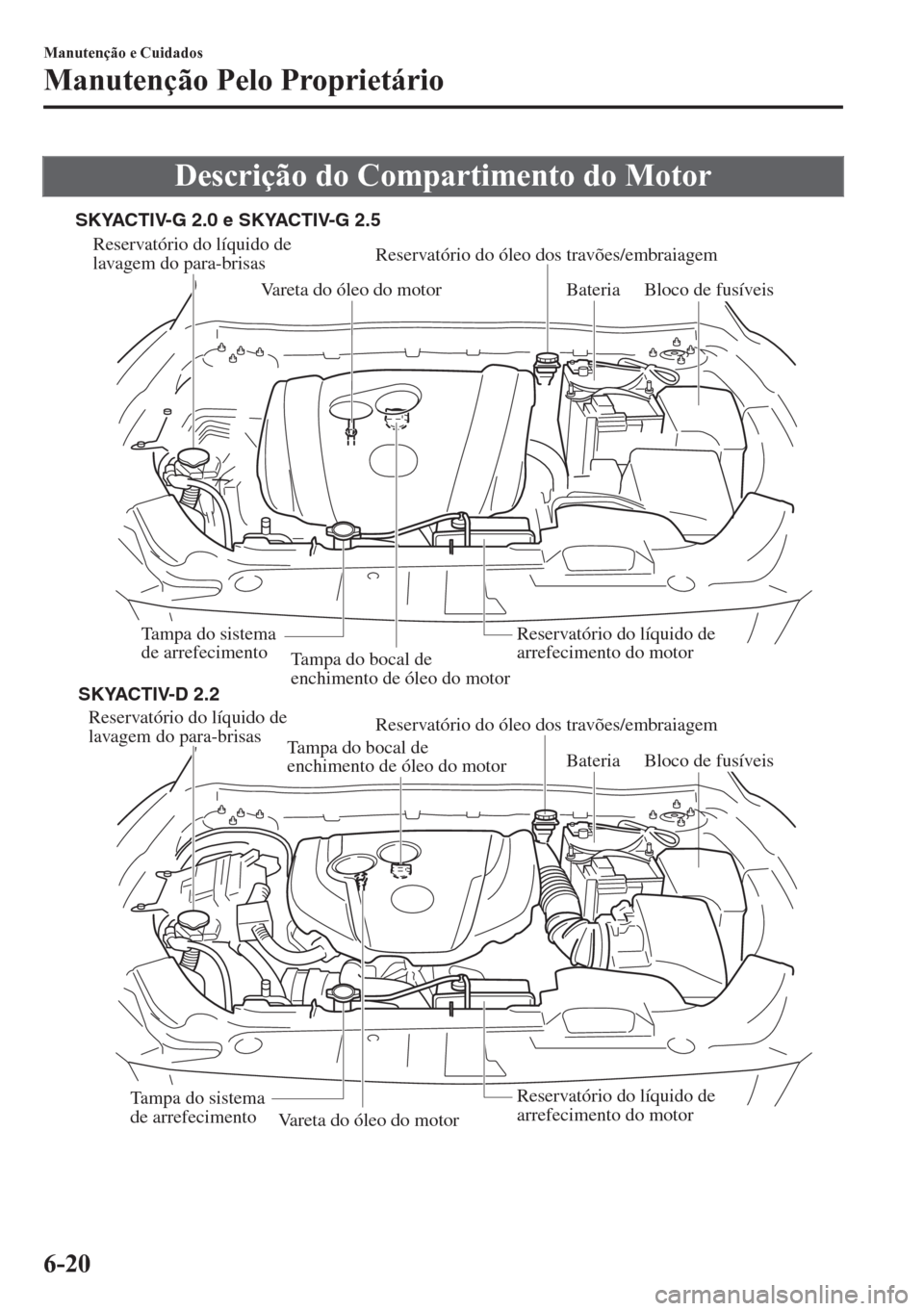

Descrição do Compartimento do Motor
Tampa do bocal de
enchimento de óleo do motor
Vareta do óleo do motorBateria
Tampa do sistema
de arrefecimentoReservatório do líquido de
arrefecimento do motor
Reservatório do líquido de
lavagem do para-brisas
Tampa do bocal de
enchimento de óleo do motorReservatório do óleo dos travões/embraiagem
Vareta do óleo do motor Bateria
Bloco de fusíveis
Tampa do sistema
de arrefecimentoReservatório do líquido de
arrefecimento do motor
SKYACTIV-D 2.2 SKYACTIV-G 2.0 e SKYACTIV-G 2.5
Reservatório do óleo dos travões/embraiagem
Bloco de fusíveis
Reservatório do líquido de
lavagem do para-brisas
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-20
