2017 TOYOTA TUNDRA Manuel du propriétaire (in French)

4717-3. Entretien à faire soi-même
7
Entretien et soin
TUNDRA_OM_USA_OM34594D_17MY
Retirez le cache en
caoutchouc.
Défaites le ressort de fixation
d’ampoule.
Retirez l’ampoule.
Mettez en place l’ampoule
neuve.
Pour monter l’ampoule neuve,
alignez les ergots de l’ampoule
avec les découpes du logement.
3
4
5
6
TUNDRA_OM_USA_OM34594D.book 471 ページ ２０１６年５月１１日　水曜日　午後９時３７分

4727-3. Entretien à faire soi-même
TUNDRA_OM_USA_OM34594D_17MY
Remontez le ressort de
fixation d’ampoule.
Remontez le cache en
caoutchouc.
Lorsque vous remontez le
cache en caoutchouc: P. 482
Remontez le connecteur.
7
8
9
TUNDRA_OM_USA_OM34594D.book 472 ページ ２０１６年５月１１日　水曜日　午後９時３７分

4737-3. Entretien à faire soi-même
7
Entretien et soin
TUNDRA_OM_USA_OM34594D_17MY
Remontez la doublure d’aile
et remettez les vis et les
clips.
■Clignotants avant/feux de stationnement (type à ampoule)/
éclairages de jour (type à ampoule)Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
10
1
2
TUNDRA_OM_USA_OM34594D.book 473 ページ ２０１６年５月１１日　水曜日　午後９時３７分

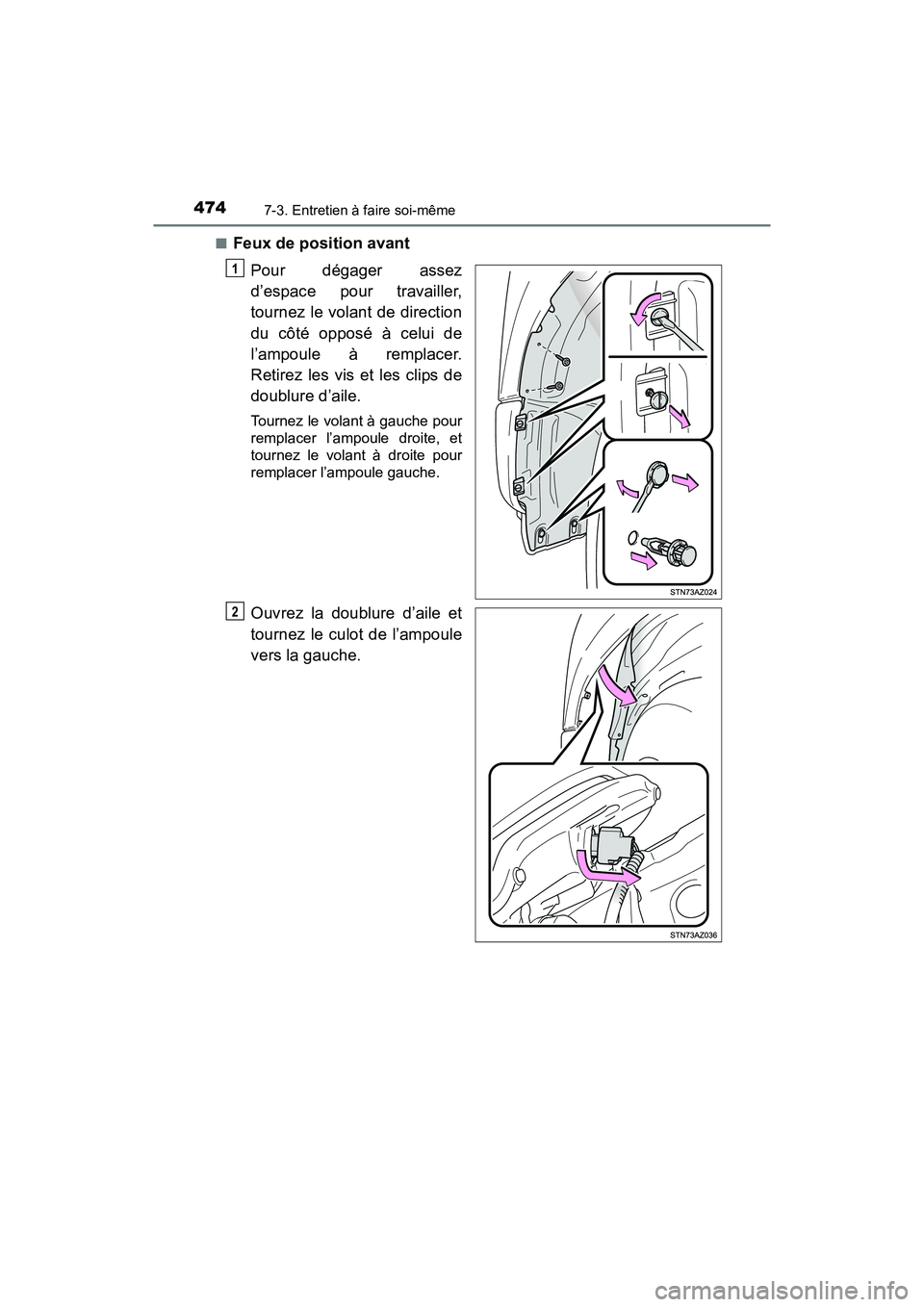

4747-3. Entretien à faire soi-même
TUNDRA_OM_USA_OM34594D_17MY■
Feux de position avant
Pour dégager assez
d’espace pour travailler,
tournez le volant de direction
du côté opposé à celui de
l’ampoule à remplacer.
Retirez les vis et les clips de
doublure d’aile.
Tournez le volant à gauche pour
remplacer l’ampoule droite, et
tournez le volant à droite pour
remplacer l’ampoule gauche.
Ouvrez la doublure d’aile et
tournez le culot de l’ampoule
vers la gauche.
1
2
TUNDRA_OM_USA_OM34594D.book 474 ページ ２０１６年５月１１日　水曜日　午後９時３７分

4757-3. Entretien à faire soi-même
7
Entretien et soin
TUNDRA_OM_USA_OM34594D_17MY
Retirez l’ampoule.
Remontez la doublure d’aile
et remettez les vis et les
clips.3
4
TUNDRA_OM_USA_OM34594D.book 475 ページ ２０１６年５月１１日　水曜日　午後９時３７分

4767-3. Entretien à faire soi-même
TUNDRA_OM_USA_OM34594D_17MY■
Projecteurs antibrouillard (sur modèles équipés)
Pour dégager assez
d’espace pour travailler,
tournez le volant de direction
du côté opposé à celui de
l’ampoule à remplacer.
Enlevez les clips de la
doublure d’aile.
Tournez le volant à gauche pour
remplacer l’ampoule droite, et
tournez le volant à droite pour
remplacer l’ampoule gauche.
Ouvrez la doublure d’aile et
débranchez le connecteur en
appuyant sur l’ergot de
sécurité.
1
2
TUNDRA_OM_USA_OM34594D.book 476 ページ ２０１６年５月１１日　水曜日　午後９時３７分

4777-3. Entretien à faire soi-même
7
Entretien et soin
TUNDRA_OM_USA_OM34594D_17MY
Tournez l’ampoule vers la
gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de
l’ampoule avec le support, et
enfoncez.
Tournez-la vers la droite pour la
mettre en place.
Remontez le connecteur.
Agitez avec précaution le culot
de l’ampoule pour vérifier qu’il
est bien monté, allumez une fois
les projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers
du support.
3
4
5
TUNDRA_OM_USA_OM34594D.book 477 ページ ２０１６年５月１１日　水曜日　午後９時３７分

4787-3. Entretien à faire soi-même
TUNDRA_OM_USA_OM34594D_17MY
Remontez la doublure d’aile
et remettez les clips.6
TUNDRA_OM_USA_OM34594D.book 478 ページ ２０１６年５月１１日　水曜日　午後９時３７分
