Камеры кругового обзора*
Начало движения и вождение автомобиля6-187
6
E00645100193

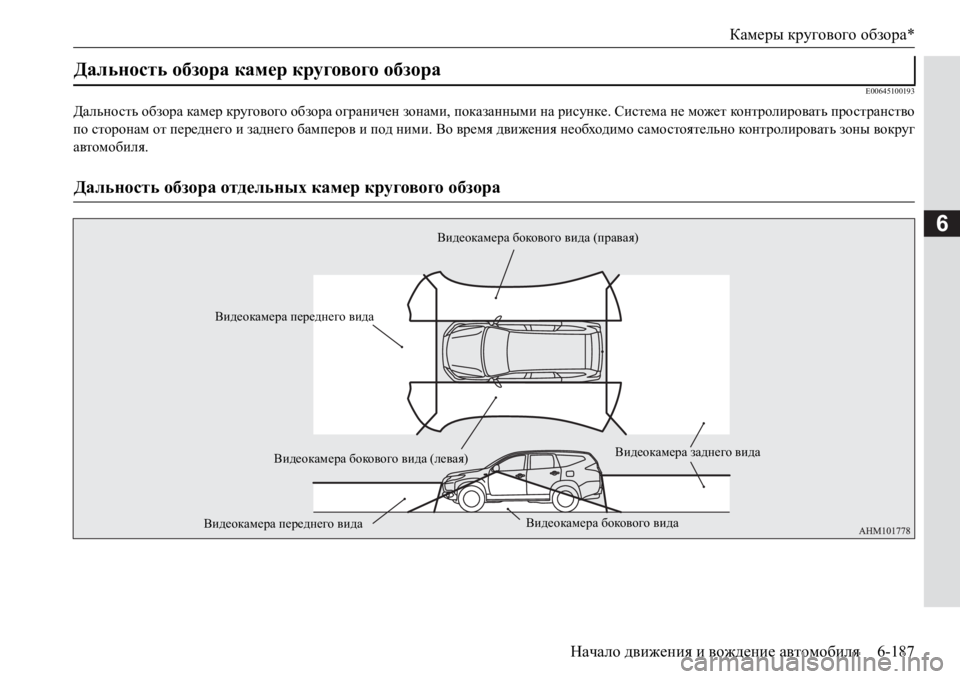

Дальность обзора камер кругового обзора ограничен зонами, показанными на рисунке. Система не может контролировать пространство
по сторонам от переднего и заднего бамперов и под ними. Во время движения необходимо самостоятельно контролировать зоны вокруг
автомобиля.
Дальность обзора камер кругового обзора
Дальность обзора отдельных камер кругового обзора
Видеокамера бокового вида (правая)
Видеокамера переднего вида
Видеокамера бокового вида (левая)Видеокамера заднего вида
Видеокамера переднего видаВидеокамера бокового вида

Камеры кругового обзора*
6-188Начало движения и вождение автомобиля
6
< левой и правой частях экрана системы выводятся изображения
двух типов.
Изображение пространства вокруг автомобиля и позади него.Изображение пространства с пассажирской стороны автомобиля
и позади него.

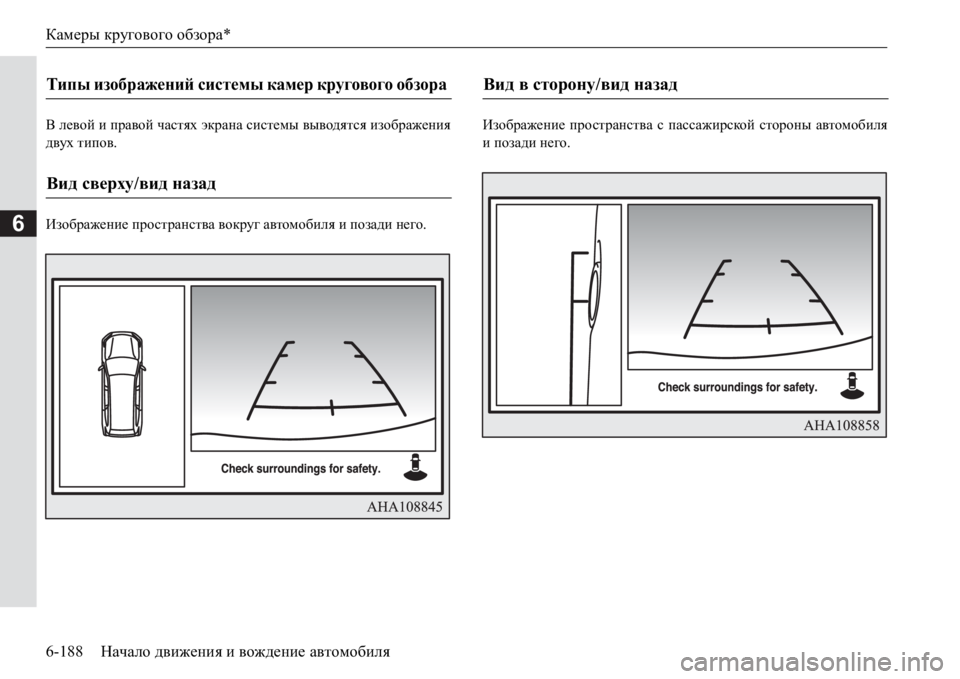

Типы изображений системы камер кругового обзора
Вид сверху/вид назад
Вид в сторону/вид назад

Камеры кругового обзора*
Начало движения и вождение автомобиля6-189
6

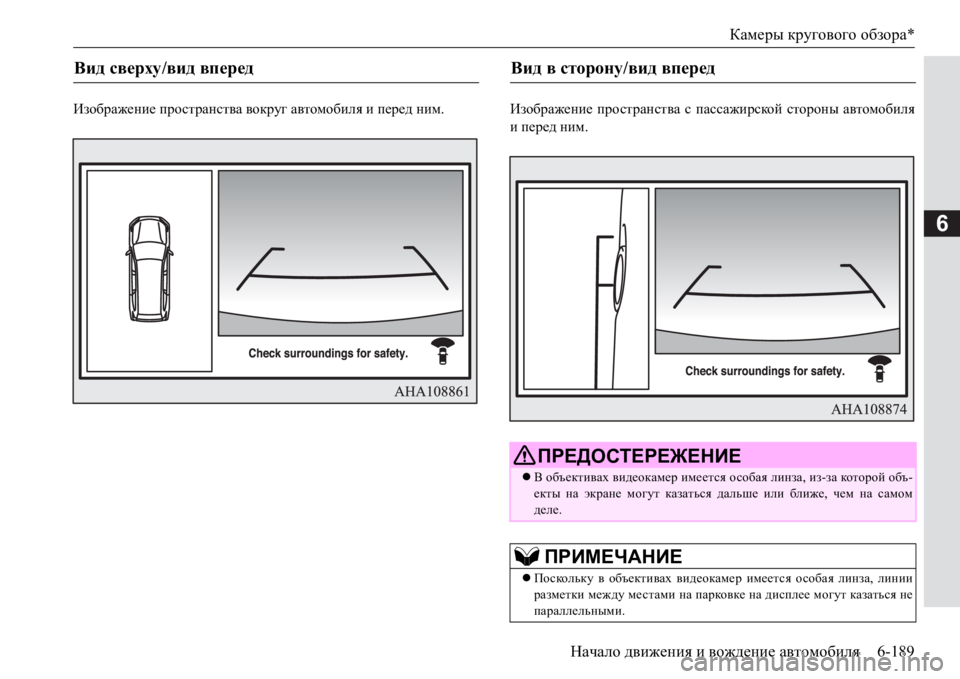

Изображение пространства вокруг автомобиля и перед ним.Изображение пространства с пассажирской стороны автомобиля
и перед ним.
Вид сверху/вид вперед Вид в сторону/вид вперед
ПРЕДОСТЕРЕЖЕНИЕ
В объективах видеокамер имеется особая линза, из-за которой объ-
екты на экране могут казаться дальше или ближе, чем на самом
деле.
ПРИМЕЧАНИЕ
Поскольку в объективах видеокамер имеется особая линза, линии
разметки между местами на парковке на дисплее могут казаться не
параллельными.

Камеры кругового обзора*
6-190Начало движения и вождение автомобиля
6
Kbkl_fhc камер кругового обзора можно воспользоваться,
только ко гда ключ зажигания находится в положении ON или
включен режим работы ON.
При включении передачи заднего хода на дисплее коммуникаци-
онной системы Mitsubishi (ММCS) или дисплее системы
Mitsubishi Connect отображается экран системы камер кругового
обзора с режимами вида сверху и вида назад. Если переместить
рычаг переключения передач или рычаг селектора
в любое дру-
гое положение, экран системы исчезает.
В следующих случаях изображение на дисплее может быть трудно-
различимым (это не является признаком неправильной работы
видеокамеры):
•Низкая освещенность (ночное время).
•Солнечный свет или свет автомобильных фар попадают прямо
вобъектив видеокамеры.
•Если флуоресцентный свет попадает непосредственно в объектив,
изображение на дисплее может мерцать.
Это не является признаком неправильной работы видеокамеры
.
Если нагретая видеокамера охлаждается под дождем или водой на
мойке, линза объектива может запотеть. Это не является признаком
неисправности.
При чрезмерно низкой или высокой наружной температуре изобра-
жение с видеокамер, передаваемое на дисплей, может оказаться
нечетким
Это не является признаком неправильной работы видеокамеры.
Если рядом с видеокамерой установлен радиоприемник, могут воз
-
никнуть электрические помехи, в результате чего система не смо-
жет функционировать надлежащим образом.
Через загрязненный объектив предметы видны не полностью.
При попадании на объектив капель воды, снега, грязи или масла
протрите его, стараясь не поцарапать линзу.
Пожалуйста, соблюдайте следующие меры предосторожности.
Впротивном случае возможен выход камеры из строя.
•Не подвергайте
камеру сильным физическим нагрузкам, которые
могут возникнуть в результате, например, сильного уд а р а или
попадания постороннего предмета.
•Не следует наносить на объектив камеры органические вещества,
воск, средство для уд а л е н и я масла или очистки стекол.
Если названные вещества попадают на камеру, немедленно уд а-
лите их.
•Не направляйте на камеру струи горячей воды.
ПРИМЕЧАНИЕ

Камеры кругового обзора*
Начало движения и вождение автомобиля6-191
6

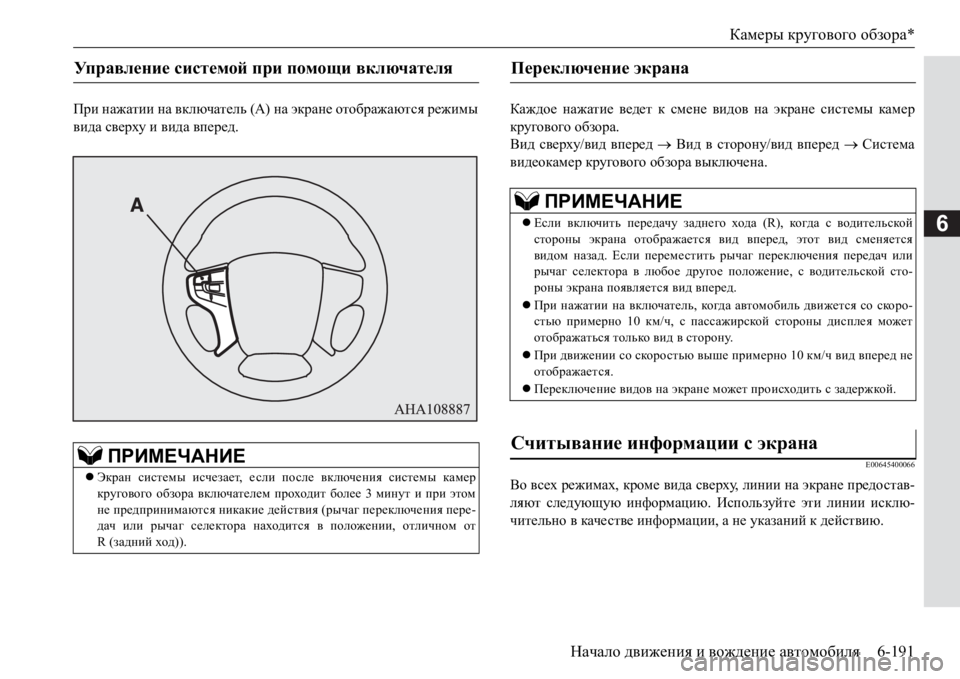

При нажатии на включатель (А) на экране отображаются режимы
вида сверху и вида вперед.Каждое нажатие ведет к смене видов на экране системы камер
кругового обзора.
Вид сверху/вид вперед  Вид в сторону/вид вперед  Система
видеокамер кругового обзора выключена.
E00645400066
Во всех режимах, кроме вида сверху, линии на экране предостав-
ляют следующую информацию. Используйте эти линии исклю-
чительно в качестве информации, а не указаний к действию.
Уп р а в л е н и е системой при помощи включателя
ПРИМЕЧАНИЕ
Экран системы исчезает, если после включения системы камер
кругового обзора включателем проходит более 3 минут и при этом
не предпринимаются никакие действия (рычаг переключения пере-
дач или рычаг селектора находится в положении, отличном от
R(задний ход)).
Переключение экрана
ПРИМЕЧАНИЕ
Если включить передачу заднего хода (R), когда с водительской
стороны экрана отображается вид вперед, этот вид сменяется
видом назад. Если переместить рычаг переключения передач или
рычаг селектора в любое другое положение, с водительской сто-
роны экрана появляется вид вперед.
При нажатии на включатель, когда автомобиль движется со скоро-
стью примерно 10 км/ч,
с пассажирской стороны дисплея может
отображаться только вид в сторону.
При движении со скоростью выше примерно 10км/ч вид вперед не
отображается.
Переключение видов на экране может происходить с задержкой.
Считывание информации с экрана

Камеры кругового обзора*
6-192Начало движения и вождение автомобиля
6GZ дисплее отображаются линии, указывающие расстояние и
ширину автомобиля, а также верхняя часть переднего бампера
(А).

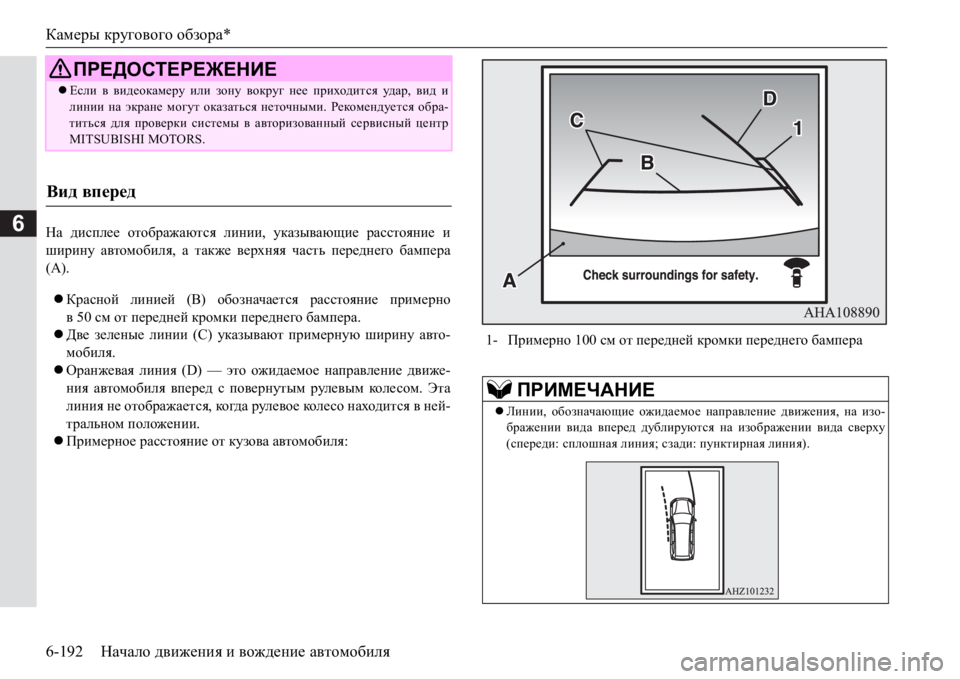

Красной линией (B) обозначается расстояние примерно
в50см от передней кромки переднего бампера.
Две зеленые линии (С) указывают примерную ширину авто-
мобиля.
Оранжевая линия (D) — это ожидаемое направление движе-
ния автомобиля вперед с повернутым рулевым кол е с ом.
Эта
линия не отображается, ко гда рулевое кол е с о находится в ней-
тральном положении.
Примерное расстояние от кузова автомобиля:
ПРЕДОСТЕРЕЖЕНИЕ
Если в видеокамеру или зону вокруг нее приходится уд а р, вид и
линии на экране могут оказаться неточными. Рекомендуется обра-
титься для проверки системы в авторизованный сервисный центр
MITSUBISHI MOTORS.
Вид вперед
1-Примерно 100 см от передней кромки переднего бампера
ПРИМЕЧАНИЕ
Линии, обозначающие ожидаемое направление движения, на изо-
бражении вида вперед дублируются на изображении вида сверху
(спереди: сплошная линия; сзади: пунктирная линия).

Камеры кругового обзора*
Начало движения и вождение автомобиля6-193
6
E00645600071

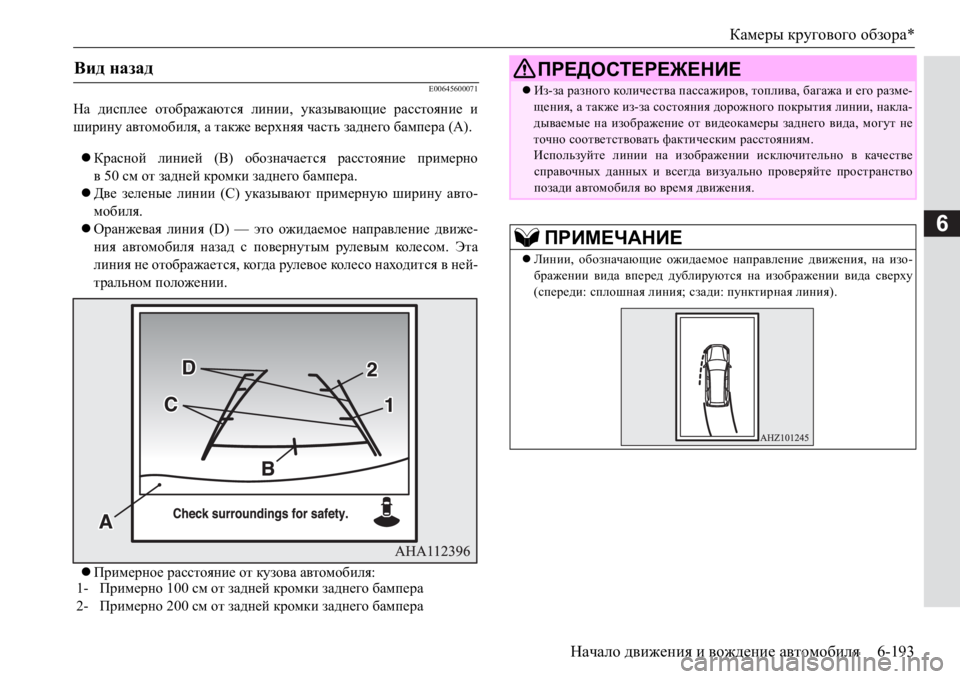

На дисплее отображаются линии, указывающие расстояние и
ширину автомобиля, а также верхняя часть заднего бампера (А).
Красной линией (B) обозначается расстояние примерно
в50см от задней кромки заднего бампера.
Две зеленые линии (С) указывают примерную ширину авто-
мобиля.
Оранжевая линия (D) — это ожидаемое направление движе-
ния автомобиля назад с повернутым рулевым коле сом.
Эта
линия не отображается, ко гда рулевое коле со находится в ней-
тральном положении.
Примерное расстояние от кузова автомобиля:
Вид назад
1-Примерно 100 см от задней кромки заднего бампера
2-Примерно 200 см от задней кромки заднего бампера
ПРЕДОСТЕРЕЖЕНИЕ
Из-за разного колич е ства пассажиров, топлива, багажа и его разме-
щения, а также из-за состояния дорожного покрытия линии, накла-
дываемые на изображение от видеокамеры заднего вида, могут не
точно соответствовать фактическим расстояниям.
Используйте линии на изображении исключительно в качестве
справочных данных и всегда визуально проверяйте пространство
позади автомобиля во время движения
.
ПРИМЕЧАНИЕ
Линии, обозначающие ожидаемое направление движения, на изо-
бражении вида вперед дублируются на изображении вида сверху
(спереди: сплошная линия; сзади: пунктирная линия).

Камеры кругового обзора*
6-194Начало движения и вождение автомобиля
6
E00645900029
Линии, накладываемые на изображение, для обозначения дистан-
ции и ширины автомобиля точно показывают расстояния только
на ровной горизонтальной поверхности.
В следующих случаях возможны разногласия между линиями на
изображении и фактическим расстоянием на дорожном покры-
тии.
E00648600027
Линии накладываются на изображение ближе, чем должно быть
фактически.
Следовательно, если имеется препятствие, то оно кажется
дальше, чем на самом деле.
Разница между изображением на дисплее
ифактическим дорожным покрытием

Когд а задняя часть автомобиля сильно опущена
из-за пассажиров или груза в автомобиле

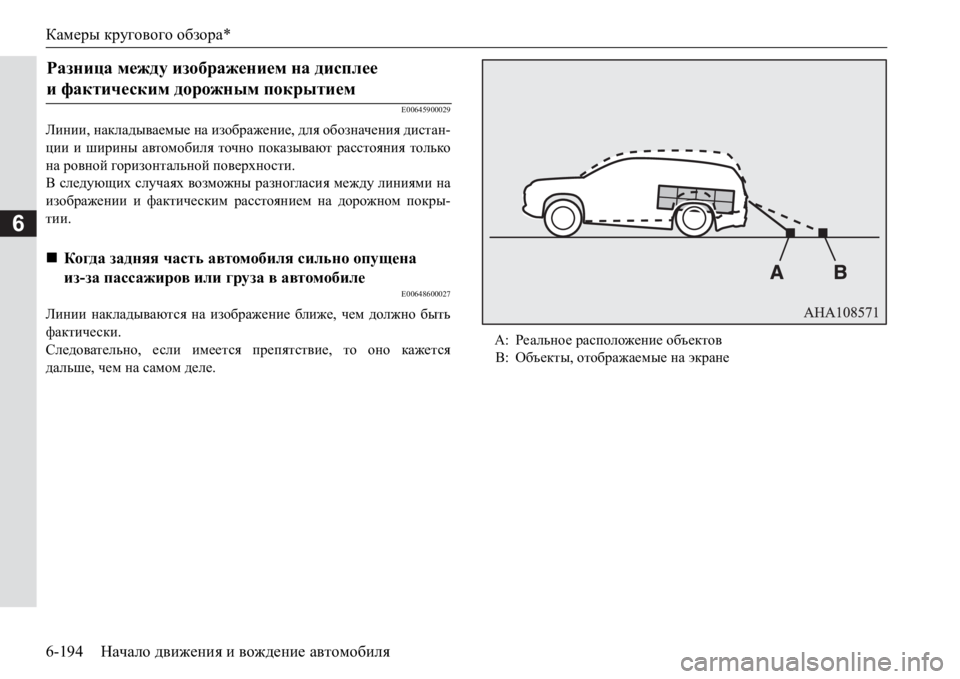

А:Реальное расположение объектов
В:Объекты, отображаемые на экране
