2017 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-7
5
E00520702159
При повороте ключа зажигания в положение ON или включении
режима работы ON окна дисплея переключаются следующим
образом.
E00521101892
При каждом кратковременном нажатии кнопки переключения
окна на дисплее меняются в следующем порядке.
Информационное окно (при переводе ключа
зажигания из положения LOCK в положение ON
или изменении режима работы с OFF наON)
*:При необходимости выполнения очередного техобслужива-
ния
1-Окно, отображаемое при повороте ключа зажигания в поло-
жение OFF или включении режима работы OFF
2-Окно проверки системы  стр.5-16
3-Окно, отображаемое при повороте ключа зажигания в поло-
жение ON или включении режима работы ON
4-Конт роль техобслуживания  стр.5-13
*
Информационное окно (при включенном
зажигании или включенном режиме работы
ON)

Многофункциональный дисплей
5-8Органы управления и контрольно-измерительные приборы
5
*1:При отсутствии предупреждающего сообщения.
*2:При наличии предупреждающего сообщения.
*1
*2
*2

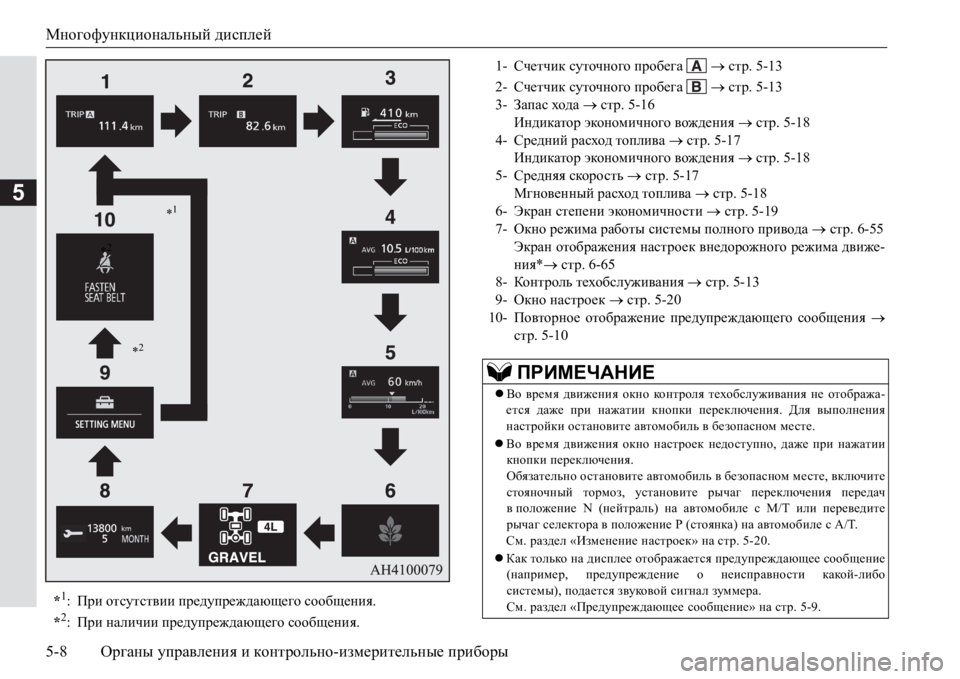

1-Счетчик суточного пробега  стр.5-13
2-Счетчик суточного пробега  стр.5-13
3-Запас хода  стр.5-16
Индикатор экономичного вождения  стр.5-18
4-Средний расход топлива  стр.5-17
Индикатор экономичного вождения  стр.5-18
5-Средняя скорость  стр.5-17
Мгновенный расход топлива  стр.5-18
6-Экран степени экономичности  стр.5-19
7-Окно режима работы системы
полного привода  стр.6-55
Экран отображения настроек внедорожного режима движе-
ния* стр.6-65
8-Ко н т р оль техобслуживания  стр.5-13
9-Окно настроек  стр.5-20
10-Повторное отображение предупреждающего сообщения 
стр.5-10
ПРИМЕЧАНИЕ
Во время движения окно ко н т р ол я техобслуживания не отобража-
ется даже при нажатии кнопки переключения. Для выполнения
настройки остановите автомобиль в безопасном месте.
Во время движения окно настроек недоступно, даже при нажатии
кнопки переключения.
Обязательно остановите автомобиль в безопасном месте, включите
стояночный тормоз, установите рычаг переключения передач
вположение N (нейтраль) на автомобиле с M/T или
переведите
рычаг селектора в положение P (стоянка) на автомобиле с A/T.
См. раздел «Изменение настроек» на стр. 5-20.
Как только на дисплее отображается предупреждающее сообщение
(например, предупреждение о неисправности какой-либо
системы), подается звуковой сигнал зуммера.
См. раздел «Предупреждающее сообщение» на стр.5-9.

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-9
5
E00522001957
Как только на дисплее отображается предупреждающее сообще-
ние (например, предупреждение о неисправности какой-либо
системы), подается звуковой сигнал зуммера.
Прочтите соответствующую страницу руководства со списком
предупреждающих сообщений и примите необходимые меры.
См. раздел «Список предупреждающих сообщений» на стр. 5-29.
После устранения причины появления предупреждающее сооб-
щение исчезает автоматически.
Вернуться в окно, отображавшееся до
появления предупреждаю-
щего сообщения, можно и до устранения причины появления
предупреждения.

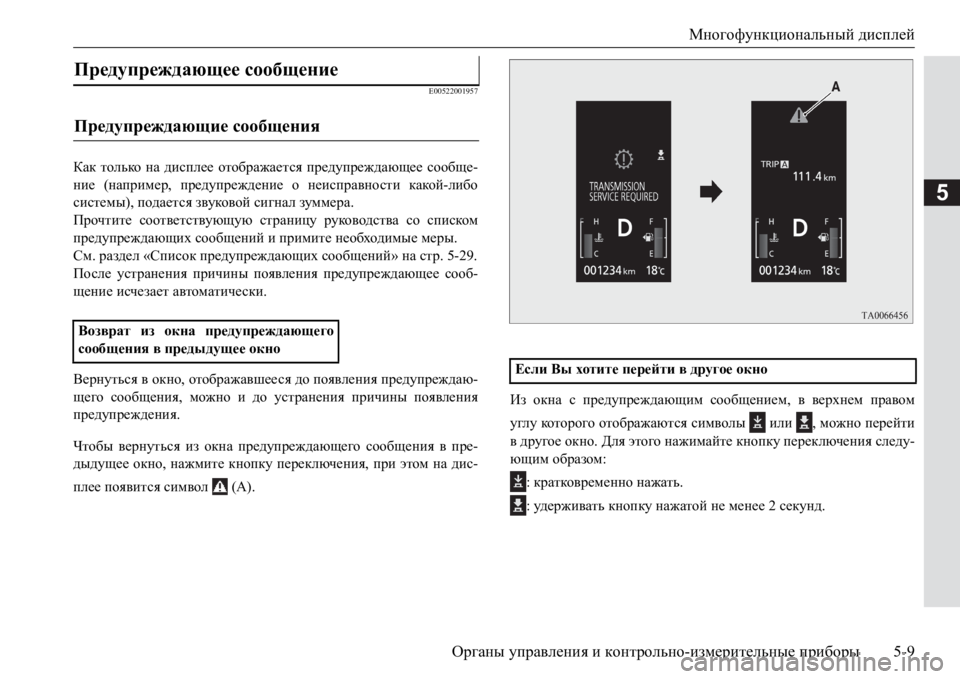

Чтобы вернуться из окна предупреждающего сообщения в пре-
дыдущее окно, нажмите кнопку переключения, при этом на дис-
плее появится символ (А).Из окна с предупреждающим сообщением, в верхнем правом
углу которого отображаются символы или , можно перейти
в другое окно. Для этого
нажимайте кнопку переключения следу-
ющим образом:
: кратковременно нажать.
: уд е р ж и ват ь кнопку нажатой не менее 2 секунд.
Предупреждающее сообщение
Предупреждающие сообщения
Возврат из окна предупреждающего
сообщения в предыдущее окно
Если Вы хотите перейти в другое окно

Многофункциональный дисплей
5-10Органы управления и контрольно-измерительные приборы
5
?keb на дисплее отображается символ , то при многократном
кратковременном нажатии кнопки переключения на дисплее
снова отобразится окно с предупреждающим сообщением.
На информационном дисплее отображается режим работы
каждой системы.
См. список предупреждающих сообщений.
См. раздел «Другие предупреждающие сообщения» на стр. 5-49.
E00533901073
Данный символ отображается при нажатии кнопки переключе-
ния и при возврате из окна предупреждающего сообщения к пре-
дыдущему окну.
Этот символ также отображается, если имеются другие преду-
преждающие сообщения помимо того, которое отображается в
данный момент.
После устранения причины появления предупреждающего сооб-
щения символ автоматически выключается.
E00522601810
Это окно отображается, если одна из дверей (или дверь багаж-
ного отделения) открыта или неплотно закрыта.
Если при включенном зажигании автомобиль достигает скорости
примерно 8 км/ч, а какая-либо дверь открыта или закрыта
неплотно, 4 раза звучит предупреждающий сигнал зуммера,
напоминающий водителю о необходимости плотно закрыть
дверь.
Повторное отображение предупреждающего
сообщения
Другие предупреждающие сообщения
Символ
ПРИМЕЧАНИЕ
При появлении символа в информационном окне может быть
повторно отображено предупреждающее сообщение.
См. раздел «Информационное окно (при выключенном зажигании
или включенном режиме работы OFF)» на стр.5-6.
См. раздел «Информационное окно (при включенном зажигании
или включенном режиме работы ON)» на стр.5-7.
Окно индикации незакрытых дверей
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем автомобиль тронется с места, убедитесь, что индика-
ция незакрытых дверей выключена.

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-11
5
E00533801144

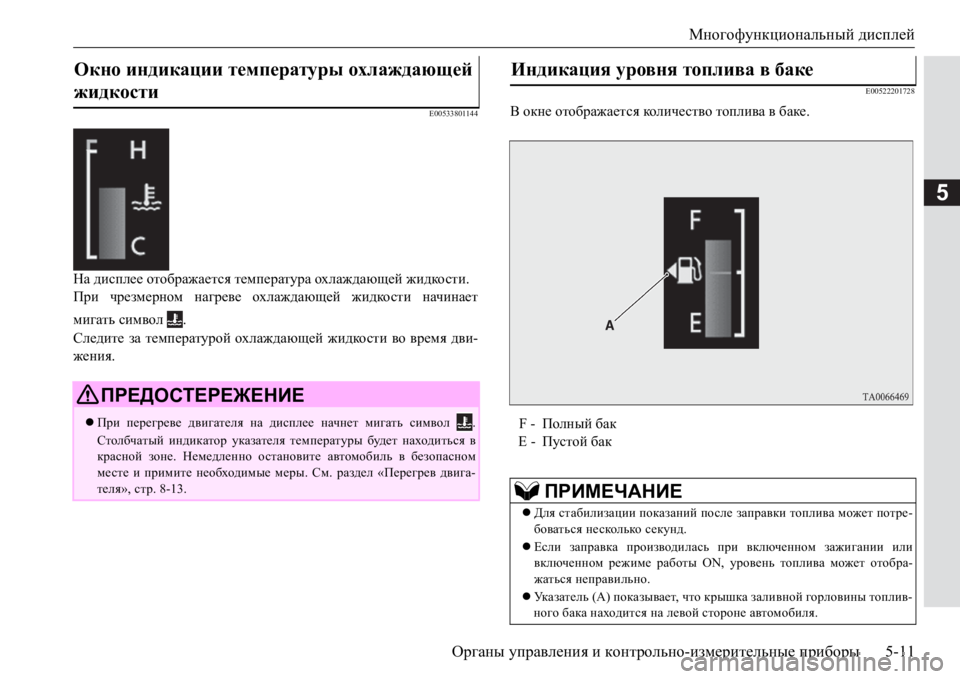

На дисплее отображается температура охлаждающей жидкости.
При чрезмерном нагреве охлаждающей жидкости начинает
мигать символ .
Следите за температурой охлаждающей жидкости во время дви-
жения.
E00522201728
В окне отображается коли че с тво топлива в баке.
Окно индикации температуры охлаждающей
жидкости
ПРЕДОСТЕРЕЖЕНИЕ
При перегреве двигателя на дисплее начнет мигать символ .
Столбчатый индикатор указателя температуры будет находиться в
красной зоне. Немедленно остановите автомобиль в безопасном
месте и примите необходимые меры. См. раздел «Перегрев двига-
теля», стр. 8-13.
Индикация уровня топлива в баке
F -Полный бак
E -Пустой бак
ПРИМЕЧАНИЕ
Для стабилизации показаний после заправки топлива может потре-
боваться несколько секунд.
Если заправка производилась при включенном зажигании или
включенном режиме работы ON, уровень топлива может отобра-
жаться неправильно.
Указатель (А) показывает, что крышка заливной горловины топлив-
ного бака находится на левой стороне автомобиля.

Многофункциональный дисплей
5-12Органы управления и контрольно-измерительные приборы
5
E00522402293

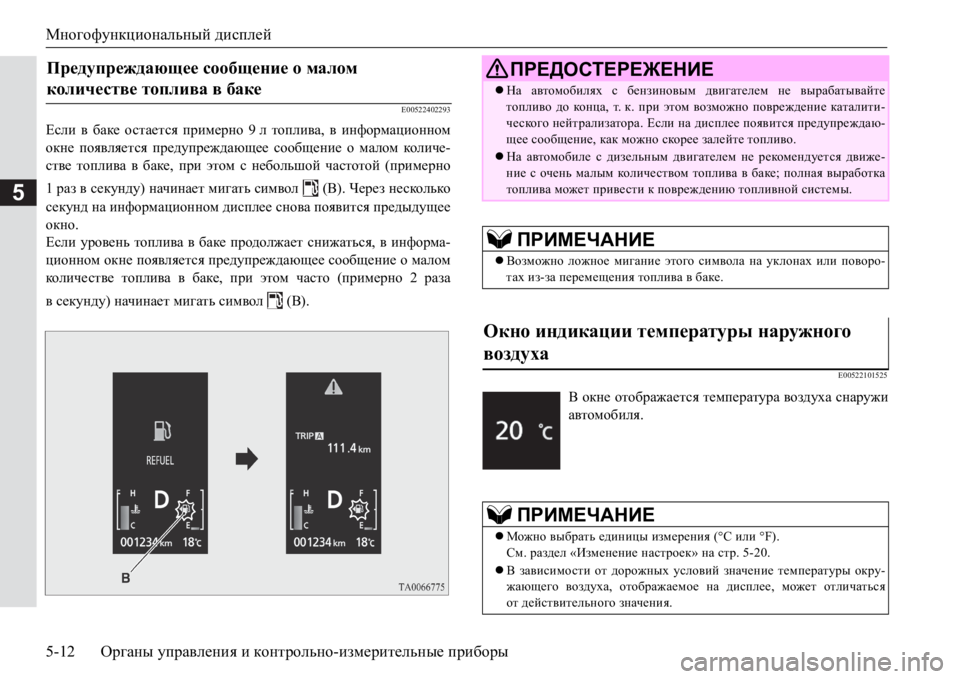

Если в баке остается примерно 9л топлива, в информационном
окне появляется предупреждающее сообщение о малом кол и че-
стве топлива в баке, при этом с небольшой частотой (примерно
1раз в секунду) начинает мигать символ (В). Через несколько
секунд на информационном дисплее снова появится предыдущее
окно.
Если уровень топлива в баке продолжает снижаться, в информа-
ционном окне появляется предупреждающее сообщение о малом
кол и ч е ст ве топлива в баке, при этом часто (примерно 2 раза
всекунду) начинает мигать символ (В).
E00522101525
Предупреждающее сообщение о малом
количестве топлива в баке ПРЕДОСТЕРЕЖЕНИЕ
На автомобилях с бензиновым двигателем не вырабатывайте
топливо до конца, т.к. при этом возможно повреждение каталити-
ческого нейтрализатора. Если на дисплее появится предупреждаю-
щее сообщение, как можно скорее залейте топливо.
На автомобиле с дизельным двигателем не рекомендуется движе-
ние с очень малым колич е ством топлива в баке; полная выработка
топлива может привести к повреждению топливной системы.
ПРИМЕЧАНИЕ
Возможно ложное мигание этого символа на уклонах или поворо-
тах из-за перемещения топлива в баке.
Окно индикации температуры наружного
воздуха
В окне отображается температура воздуха снаружи
автомобиля.
ПРИМЕЧАНИЕ
Можно выбрать единицы измерения (°C или °F).
См. раздел «Изменение настроек» на стр. 5-20.
В зависимости от дорожных условий значение температуры окру-
жающего воздуха, отображаемое на дисплее, может отличаться
от действительного значения.

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-13
5
E00527800083
Одометр показывает общий пробег автомобиля.
E00527901140
Счетчик суточного пробега показывает расстояние, пройденное
в течение отдельной поездки.
Для сброса показаний счетчика на 0 уд е р ж и ва й т е кнопку пере-
ключения нажатой не менее 2 секунд. Сбрасываются только
показания, отображаемые в данный момент.
Пример
Если на дисплее отображаются показания счетчика , то будут
сброшены только показания счетчика .E00522502193
Отображает приблизительный пробег и время до следующего
техобслуживания согласно рекомендациям MITSUBISHI
MOTORS. Индикация «---» на дисплее указывает на то, что необ-
ходимо выполнить техобслуживание.
Одометр
Счетчик суточного пробега
Пример использования счетчика суточного пробега и счет-
чика суточного пробега
Можно одновременно использовать два счетчика суточного
пробега: один — для измерения расстояния, пройденного
с начала текущей поездки, второй — для измерения рас-
стояния от какого-либо промежуточного момента.
Сброс показаний счетчика суточного пробега
ПРИМЕЧАНИЕ
При отсоединении провода аккумуляторной батареи происходит
удаление данных из памяти счетчика пробега и , показания
дисплея сбрасываются на нуль.
Контроль техобслуживания
ПРИМЕЧАНИЕ
В зависимости от модификации и ком п л ект ац ии автомобиля, ото-
бражаемый пробег и время до следующего техобслуживания могут
отличаться от рекомендованных MITSUBISHI MOTORS.
Дополнительно можно изменить параметры отображения пробега
и времени до следующего техобслуживания.
Для этого обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
Более подробную информацию можно получить в авторизованном
сервисном центре MITSUBISHI MOTORS.

Многофункциональный дисплей
5-14Органы управления и контрольно-измерительные приборы
5

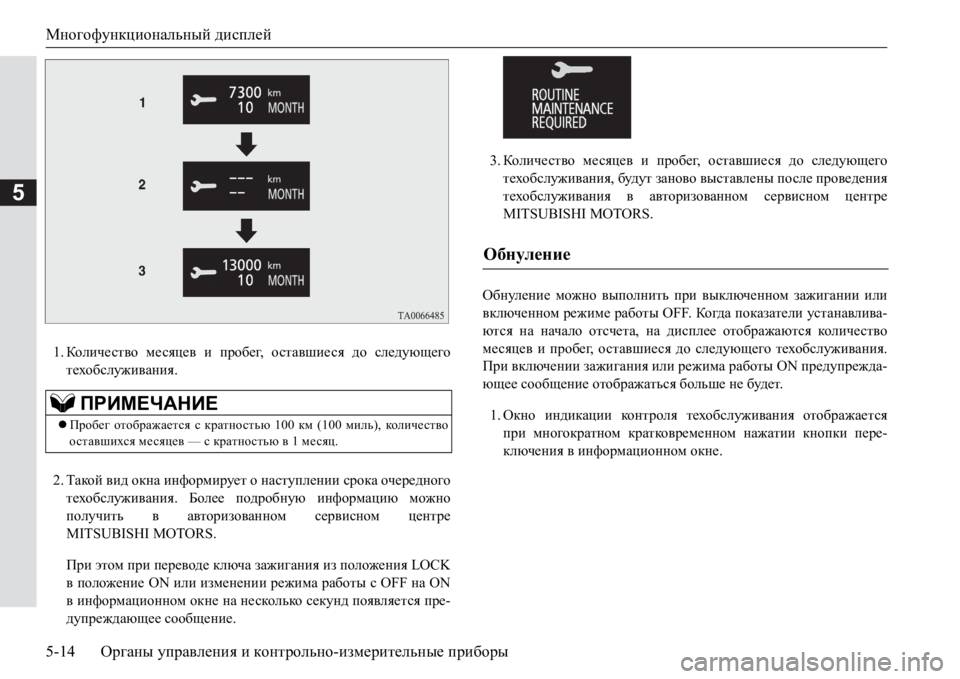

1.Кол и ч е ст во месяцев и пробег, оставшиеся до следующего
техобслуживания.
2.Такой вид окна информирует о наступлении срока очередного
техобслуживания. Более подробную информацию можно
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
При этом при переводе ключа зажигания из положения LOCK
в положение ON или изменении режима работы с OFF на ON
в информационном окне на несколько секунд появляется пре-
дупреждающее
сообщение.3.Кол и ч е ст во месяцев и пробег, оставшиеся до следующего
техобслуживания, будут заново выставлены после проведения
техобслуживания в авторизованном сервисном центре
MITSUBISHI MOTORS.
Обнуление можно выполнить при выключенном зажигании или
включенном режиме работы OFF. Ко гд а показатели устанавлива-
ются на начало отсчета, на дисплее отображаются кол и ч е ст во
месяцев и пробег, оставшиеся до следующего техобслуживания.
При включении зажигания или режима
работы ON предупрежда-
ющее сообщение отображаться больше не будет.
1.Окно индикации ко н т р оля техобслуживания отображается
при многократном кратковременном нажатии кнопки пере-
ключения в информационном окне.
ПРИМЕЧАНИЕ
Пробег отображается с кратностью 100 км (100 миль), кол и ч е ст во
оставшихся месяцев — с кратностью в 1 месяц.
Обнуление
