2017 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-43
4

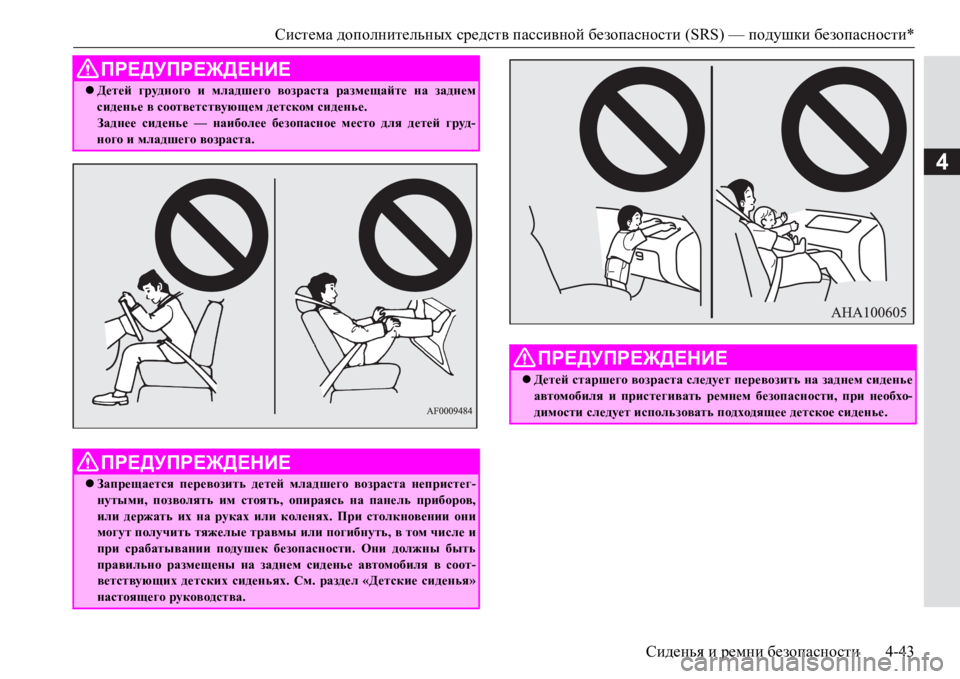

Детей грудного и младшего возраста размещайте на заднем
сиденье в соответствующем детском сиденье.
Заднее сиденье — наиболее безопасное место для детей груд-
ного и младшего возраста.
ПРЕДУПРЕЖДЕНИЕ
Запрещается перевозить детей младшего возраста непристег-
нутыми, позволять им стоять, опираясь на панель приборов,
или держать их на руках или коленях. При столкновении они
могут получить тяжелые травмы или погибнуть, в том числе и
при срабатывании подушек безопасности. Они должны быть
правильно размещены на заднем сиденье автомобиля в соот-
ветствующих детских сиденьях
. См. раздел «Детские сиденья»
настоящего руководства.
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Детей старшего возраста следует перевозить на заднем сиденье
автомобиля и пристегивать ремнем безопасности, при необхо-
димости следует использовать подходящее детское сиденье.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-44Сиденья и ремни безопасности
4
E00408802221
Этикеткой, показанной на рисунке, снабжаются автомобили,
оснащенные подушкой безопасности переднего пассажира.
E00410101527
Этот выключатель используется для отключения подушки безо-
пасности переднего пассажира. Если Вы приобрели детское
сиденье, устанавливаемое спинкой вперед, которое невозможно
закрепить ни на одном из сидений, кроме переднего пассажир-
ского, перед его установкой обязательно отключите подушку без-
опасности специальным выключателем.
(См. раздел «Отключение подушки безопасности» на стр. 4-46.)
Выключатель подушки безопасности переднего
пассажира рас-
положен в месте, указанном на рисунке.
Предостережение против установки детских
сидений на автомобилях с подушкой
безопасности переднего пассажира

ПРЕДУПРЕЖДЕНИЕ
Крайне опасно!
ЗАПРЕЩАЕТСЯ устанавливать детские сиденья спинкой впе-
ред на переднем сиденье с НЕОТКЛЮЧЕННОЙ ПОДУШКОЙ
БЕЗОПАСНОСТИ, РЕБЕНОК может погибнуть или получить
СЕРЬЕЗНЫЕ ТРАВМЫ!
Выключатель подушки безопасности
переднего пассажира

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-45
4
E00410201498
Контрольная лампа отключения подушки безопасности перед-
него пассажира находится на панели приборов.
Контрольная лампа должна загореться при повороте ключа зажи-
гания в положение ON или включении режима работы ON и
погаснуть через несколько секунд.
После установки выключателя подушки безопасности переднего
пассажира в положение OFF (выключено) контрольная лампа
отключения будет оставаться включенной, напоминая о том, что
подушка
отключена. После установки выключателя подушки
безопасности переднего пассажира в положение ON (включено)
контрольная лампа отключения выключится, а контрольнаялампа включенной подушки включится примерно на 1 минуту;
это свидетельствует о том, что подушка включена.
Контрольная лампа отключения подушки
безопасности переднего пассажира

ПРЕДУПРЕЖДЕНИЕ
Не устанавливайте на автомобиль дополнительное оборудова-
ние, которое может закрыть контрольную лампу отключения
подушки безопасности, и не закрывайте контрольную лампу
наклейками. В этом случае Вы не сможете контролировать
включение и отключение подушки безопасности.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-46Сиденья и ремни безопасности
4
E00412301187

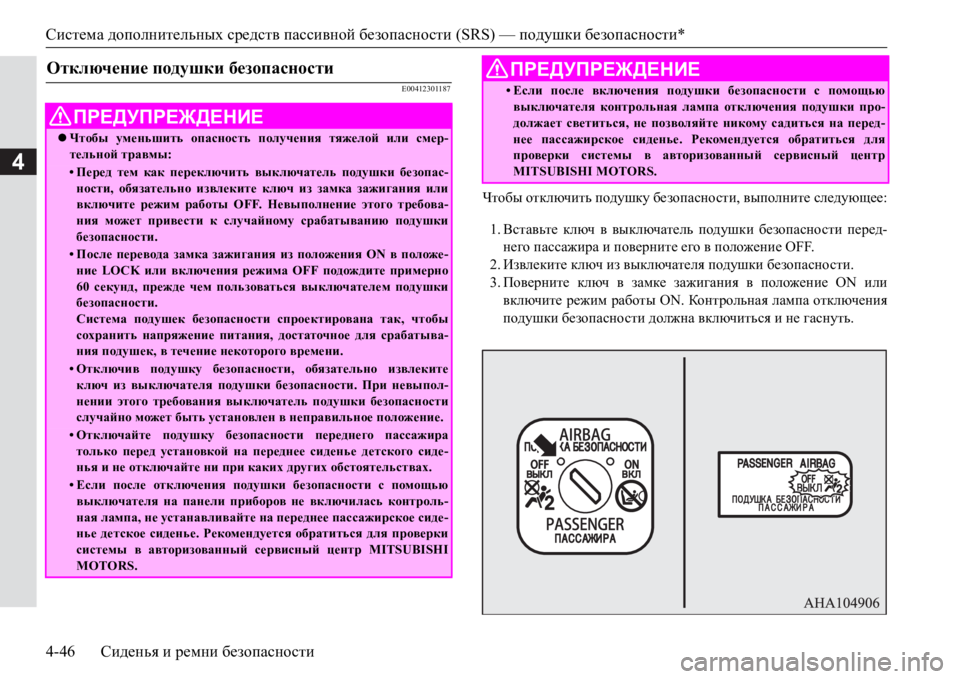

Чтобы отключить подушку безопасности, выполните следующее:
1.Вставьте ключ в выключатель подушки безопасности перед-
него пассажира и поверните его в положение OFF.
2.Извлеките ключ из выключателя подушки безопасности.
3.Поверните ключ в замке зажигания в положение ON или
включите режим работы ON. Контрольная лампа отключения
подушки безопасности должна включиться и не гаснуть.
Отключение подушки безопасности
ПРЕДУПРЕЖДЕНИЕ
Чтобы уменьшить опасность получения тяжелой или смер-
тельной травмы:
•Перед тем как переключить выключатель подушки безопас-
ности, обязательно извлеките ключ из замка зажигания или
включите режим работы OFF. Невыполнение этого требова-
ния может привести к случайному срабатыванию подушки
безопасности.
•После перевода замка зажигания из положения ON в положе-
ние LOCK или включения режима OFF подождите примерно
60 секунд, прежде чем пользоваться выключателем подушки
безопасности.
Система подушек безопасности спроектирована так, чтобы
сохранить напряжение питания, достаточное для срабатыва-
ния подушек, в течение некоторого времени.
•Отключив подушку безопасности, обязательно извлеките
ключ из выключателя подушки безопасности. При невыпол-
нении этого требования выключатель подушки безопасности
случайно может быть установлен в неправильное положение.
•Отключайте подушку безопасности переднего пассажира
только перед установкой на переднее сиденье детского сиде-
нья и не отключайте ни при каких других обстоятельствах.
•Если после отключения подушки безопасности с помощью
выключателя на панели приборов не включилась контроль-
ная лампа, не устанавливайте на переднее пассажирское сиде-
нье детское сиденье. Рекомендуется обратиться для проверки
системы в авторизованный сервисный центр MITSUBISHI
MOTORS.
•Если после включения подушки безопасности с помощью
выключателя контрольная лампа отключения подушки про-
должает светиться, не позволяйте никому садиться на перед-
нее пассажирское сиденье. Рекомендуется обратиться для
проверки системы в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-47
4
Теперь подушка безопасности переднего пассажира отключена и
не сможет сработать, пока не будет включена снова с помощью
данного выключателя.
E00407402028

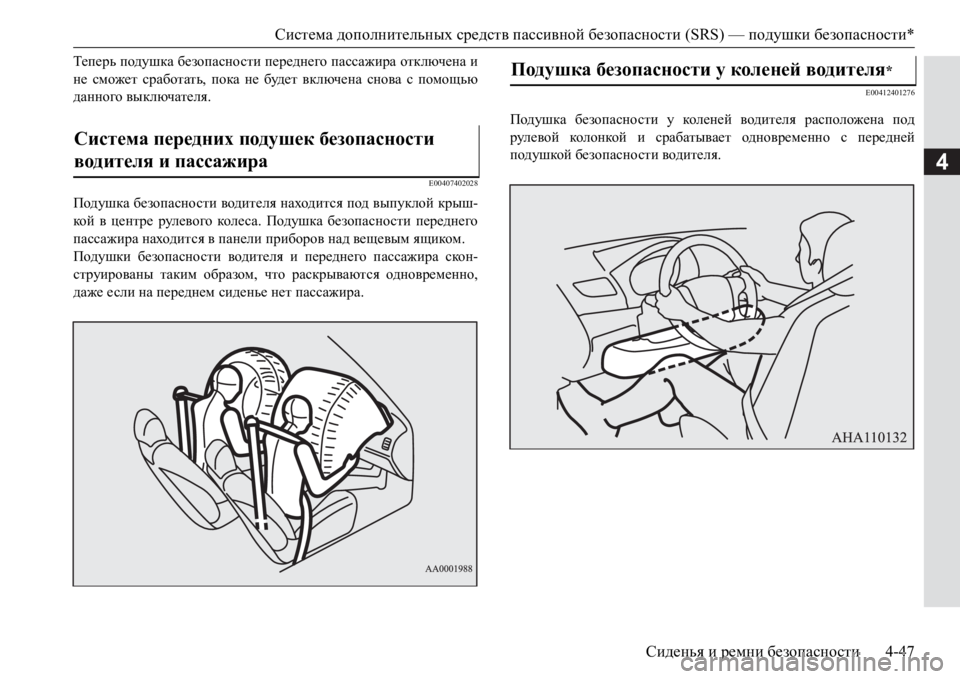

Подушка безопасности водителя находится под выпуклой крыш-
ко й в центре рулевого кол е с а. Подушка безопасности переднего
пассажира находится в панели приборов над вещевым ящиком.
Подушки безопасности водителя и переднего пассажира скон-
струированы таким образом, что раскрываются одновременно,
даже если на переднем сиденье нет пассажира.
E00412401276
Подушка безопасности у кол е н ей водителя расположена под
рулевой кол о н ко й и срабатывает одновременно с передней
подушкой безопасности водителя.
Система передних подушек безопасности
водителя и пассажира

Подушка безопасности у коленей водителя*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-48Сиденья и ремни безопасности
4
E00407502869
Передняя подушка безопасности и подушка безопасности у кол е-
ней водителя рассчитаны на срабатывание при средних или силь-
ных фронтальных уд а р а х. Некоторые типичные случаи показаны
на рисунке.Передние подушки безопасности и подушка безопасности
у коленей водителя срабатывают, если энергия уд а р а превышает
некоторый пороговый уровень, сравнимый со столкновением на
скорости около 25км/ч с жестким неподвижным
препятствием,
которое не деформируется. Если энергия уд а р а меньше порого-
вого значения, подушки безопасности могут не сработать.
Однако скорость, при которой срабатывают подушки, будет зна-
чительно выше при столкновении автомобиля с объектами,
поглощающими энергию путем деформации или перемещения
(например, с другим стоящим автомобилем, столбиком или пери-
лами ограждения).
Поскольку при лобовом
уд а р е водитель или пассажир могут сме-
ститься со своего места, большое значение имеет правильное
использование ремней безопасности. Ремень безопасности уд е р-
жит человека на безопасном расстоянии от рулевого кол е с а и
панели приборов в начальный момент срабатывания подушек
безопасности. В начальной стадии срабатывания подушка безо-
пасности обладает наибольшей энергией, что может стать причи-
ной
тяжелых или смертельных травм. Кроме того, именно ремень
безопасности является основным средством защиты при стол-
кновении. Подушки безопасности разработаны в качестве допол-
нительного средства защиты. Поэтому для обеспечения
собственной безопасности и безопасности пассажиров необхо-
димо правильно пользоваться ремнями безопасности.
Раскрытие передних подушек безопасности
иподушки безопасности у коленей водителя
*
Передние подушки безопасности и подушка
безопасности у коленей водителя РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях…

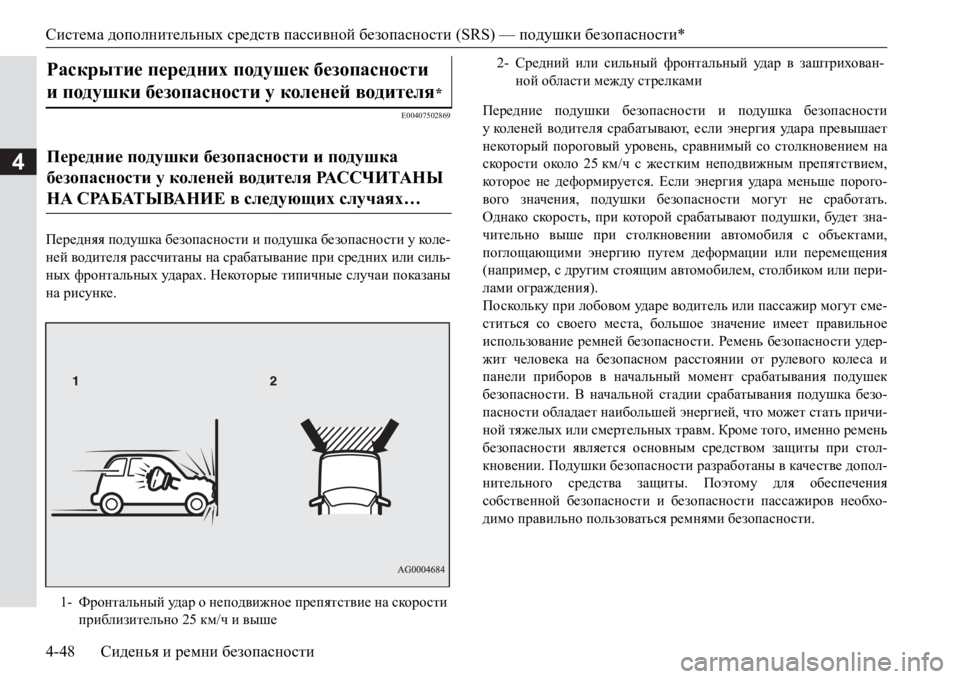

1-Фронтальный уд а р о неподвижное препятствие на скорости
приблизительно 25 км/ч и выше
2-Средний или сильный фронтальный уд а р в заштрихован-
ной области между стрелками

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-49
4При некоторых видах фронтальных ударов, поскольку кузов
автомобиля способен поглощать уд а р н у ю энергию, защищая пас-
сажиров (передняя часть кузова автомобиля может сильно
деформироваться, поглощая энергию уд а р а). В этом случае
передние подушки безопасности и подушка безопасности у кол е-
ней водителя могут не сработать, несмотря на деформацию и
повреждение кузова автомобиля.
Некоторые типичные случаи показаны на
рисунке.Поскольку передние подушки безопасности и подушка безопас-
ности у коле н е й водителя защищают не во всех случаях фрон-
тальных столкновений, обязательно пристегивайтесь ремнем
безопасности.
Передние подушки безопасности и подушка безопасности у
кол ен е й водителя не рассчитаны на срабатывание в тех случаях,
ко гда они не могут защитить человека.
Такие случаи показаны на рисунке.
Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ
НЕ СРАБОТАТЬ в следующих случаях…

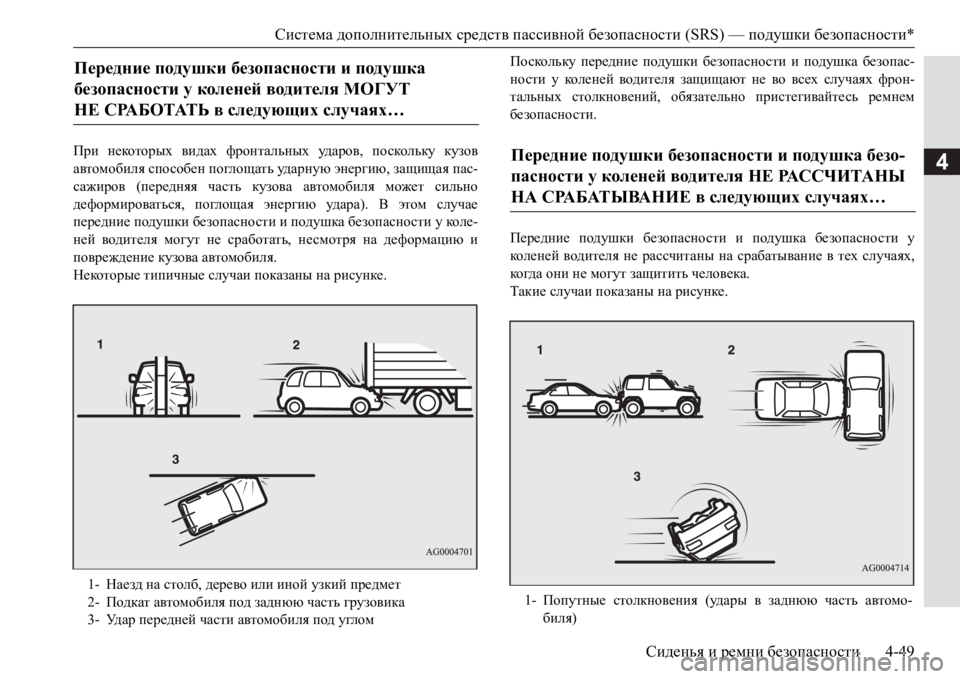

1-Наезд на столб, дерево или иной узкий предмет
2-Подкат автомобиля под заднюю часть грузовика
3-Уд а р передней части автомобиля под углом
Передние подушки безопасности и подушка безо-
пасности у коленей водителя НЕ РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях…

1-Попутные столкновения (уд а р ы в заднюю часть автомо-
биля)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-50Сиденья и ремни безопасности
4
Ihkdhevdm передние подушки безопасности и подушка безопас-
ности у коленей водителя защищают не во всех случаях столкно-
вений, следует обязательно правильно пристегиваться ремнем
безопасности.Передние подушки безопасности и подушка безопасности у
кол е н ей водителя могут сработать при среднем или сильном
уд а р е нижней части автомобиля (повреждении нижней части
кузова и ходовой части).
Некоторые типичные случаи
показаны на рисунке. 2-Боковые уд а р ы
3-Опрокидывание автомобиля на борт или на крышу
Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ
СРАБОТАТЬ в следующих случаях…

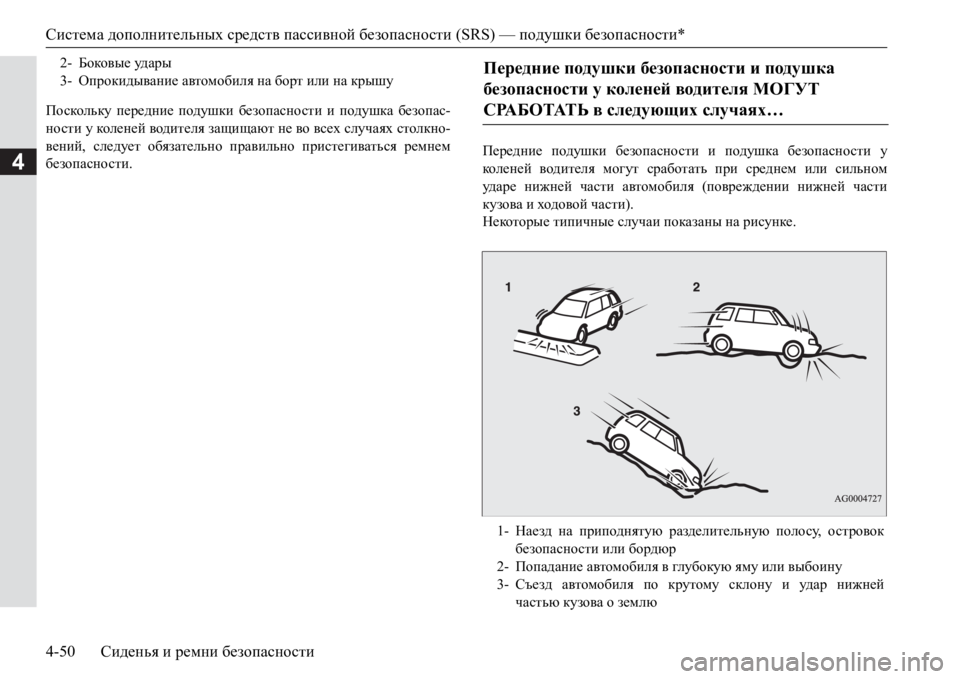

1-Наезд на приподнятую разделительную полосу, островок
безопасности или бордюр
2-Попадание автомобиля в глуб оку ю яму или выбоину
3-Съезд автомобиля по крутому склону и уд а р нижней
частью кузова о землю
