2017 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Аккумуляторная батарея
Техническое обслуживание автомобиля10-19
10

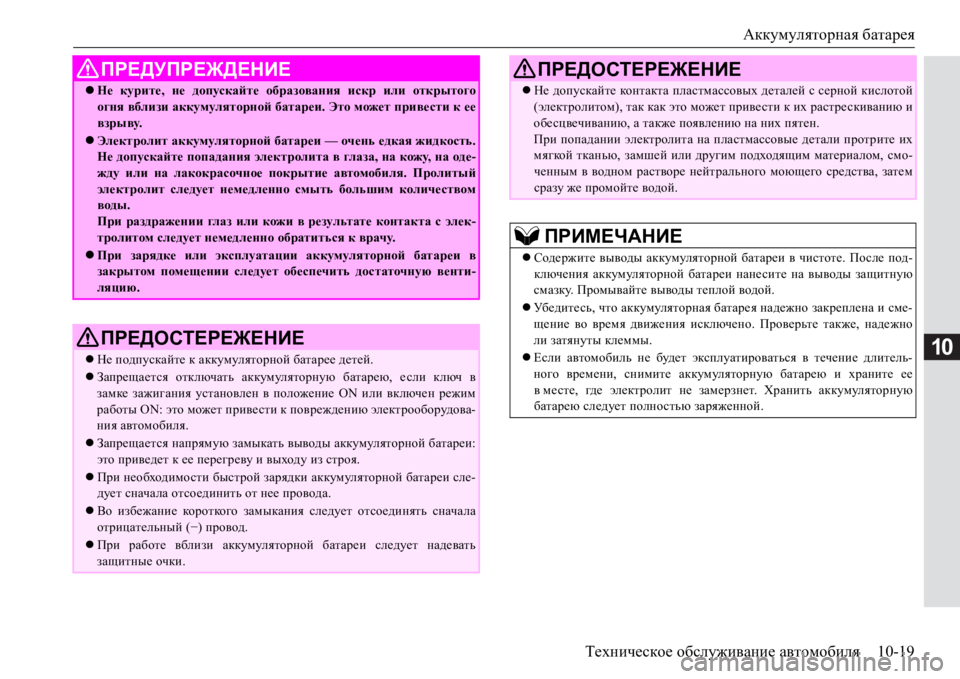

ПРЕДУПРЕЖДЕНИЕ
Не курите, не допускайте образования искр или открытого
огня вблизи аккумуляторной батареи. Это может привести к ее
взрыву.
Электролит аккумуляторной батареи — очень едкая жидкость.
Не допускайте попадания электролита в гл а за, на кожу, на оде-
жду или на лакокрасочное покрытие автомобиля. Пролитый
электролит следует немедленно смыть большим количеством
воды.
При раздражении гл а з или кожи в результате контакта с элек-
тролитом следует немедленно обратиться к врачу.
При зарядке или эксплуатации аккумуляторной батареи в
закрытом помещении следует обеспечить достаточную венти-
ляцию.
ПРЕДОСТЕРЕЖЕНИЕ
Не подпускайте к аккумуляторной батарее детей.
Запрещается отключать аккумуляторную батарею, если ключ в
замке зажигания установлен в положение ON или включен режим
работы ON: это может привести к повреждению электрооборудова-
ния автомобиля.
Запрещается напрямую замыкать выводы аккумуляторной батареи:
это приведет к ее перегреву и выходу из строя.
При необходимости быстрой зарядки аккумуляторной батареи сле-
дует сначала отсоединить от нее провода.
Во избежание короткого замыкания следует отсоединять сначала
отрицательный (−) провод.
При работе вблизи аккумуляторной батареи следует надевать
защитные очки.
Не допускайте ко н т а кт а пластмассовых деталей с серной кислотой
(электролитом), так как это может привести к их растрескиванию и
обесцвечиванию, а также появлению на них пятен.
При попадании электролита на пластмассовые детали протрите их
мягкой тканью, замшей или другим подходящим материалом, смо-
ченным в водном растворе нейтрального моющего средства, затем
сразу же промойте
водой.
ПРИМЕЧАНИЕ
Содержите выводы аккумуляторной батареи в чистоте. После под-
ключения аккумуляторной батареи нанесите на выводы защитную
смазку. Промывайте выводы теплой водой.
Убе д и т е с ь, что аккумуляторная батарея надежно закреплена и сме-
щение во время движения исключено. Проверьте также, надежно
ли затянуты клеммы.
Если автомобиль не будет эксплуатироваться в течение длитель-
ного времени, снимите
аккумуляторную батарею и храните ее
вместе, гд е электролит не замерзнет. Хранить аккумуляторную
батарею следует полностью заряженной.
ПРЕДОСТЕРЕЖЕНИЕ

Шины
10-20Техническое обслуживание автомобиля
10
E01001300242
E01001404283
Во время проверки давления шины должны быть холодными; в случае избыточного или недостаточного давления доведите его до
нормы.
После проверки давления проверьте исправность и герметичность шин. Наденьте на вентили защитные кол п ач ки.
Шины
ПРЕДУПРЕЖДЕНИЕ
Движение на изношенных, поврежденных или неправильно
накачанных шинах может привести к аварии и к серьезным
травмам или даже гибели людей.
Давление воздуха в шинах
Размерность шинДо 5 пассажировДо максимальной нагрузки или при буксировке
прицепа
Переднее колесоЗаднее колесоПереднее колесоЗаднее колесо
265/60R18 110H2,0 бар
(200 кПа)2,2 бар
(220 кПа)2,0 бар
(200 кПа)2,5 бар
(250 кПа)

Шины
Техническое обслуживание автомобиля10-21
10
E01001802007
Уб е д и т е с ь, что на шинах отсутствуют порезы, трещины и другие
повреждения. Если имеются гл уб о ки е порезы и трещины, заме-
ните шины. Также проверьте, не застряли ли в шинах мелкие
металлические предметы и щебень.
Движение на изношенных шинах очень опасно, так как при этом
резко возрастает опасность заноса или аквапланирования. Допу-
скается эксплуатация шин, высота
рисунка протектора которых
составляет не менее 1,6 мм.
Если на шине имеется индикатор износа, по мере износа шины
он проявляется на поверхности протектора, указывая на то, что
шина больше не должна эксплуатироваться. Если на поверхностипротектора проявляется индикатор износа, шину следует заме-
нить новой.
Если вследствие износа необходимо заменить одну из шин пол-
ноприводного
автомобиля, замените сразу все шины.
Состояние колес
1-Расположение индикатора износа протектора
2-Индикатор износа протектора
ПРЕДОСТЕРЕЖЕНИЕ
Следует устанавливать шины одного размера, одного типа и одного
производителя, с одинаковой степенью износа. Запрещается уста-
навливать шины разного размера, разного типа, разных производи-
телей или с разной степенью износа. В этом случае повышается
температура масла в дифференциале, что может привести к неис-
правности трансмиссии. Кроме того, в трансмиссии возникают
повышенные нагрузки
, которые могут привести к утечке масла,
заклиниванию деталей и к другим серьезным неисправностям.

Шины
10-22Техническое обслуживание автомобиля
10
E01007201631
Замена шин и колесных дисков
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается установка шин, размеры которых отличаются от ука-
занных выше, а также совместная установка шин различных моде-
лей, поскольку это отрицательно влияет на безопасность движения.
См. раздел «Шины и колесные диски» на стр. 11-9.
Даже если колесный диск имеет тот же посадочный диаметр
ивылет, что и оригинальный, его форма может не позволить пра-
вильно его установить. Перед приобретением новых колесных дис-
ко в рекомендуем проконсультироваться у специалистов
авторизованного сервисного центра MITSUBISHI MOTORS.
Если Ваш автомобиль оборудован системой ко нт р ол я давления
вшинах, разрешается использовать только оригинальные колесные
диски MITSUBISHI MOTORS.
Использование других колесных дисков может привести к утечкам
воздуха и повреждению датчиков, так как датчики системы ко н-
троля давления в шинах не смогут быть установлены правильно.
См. раздел «Система конт роля давления в шинах (СКДШ)»
на стр.6-160.
ПРЕДОСТЕРЕЖЕНИЕ

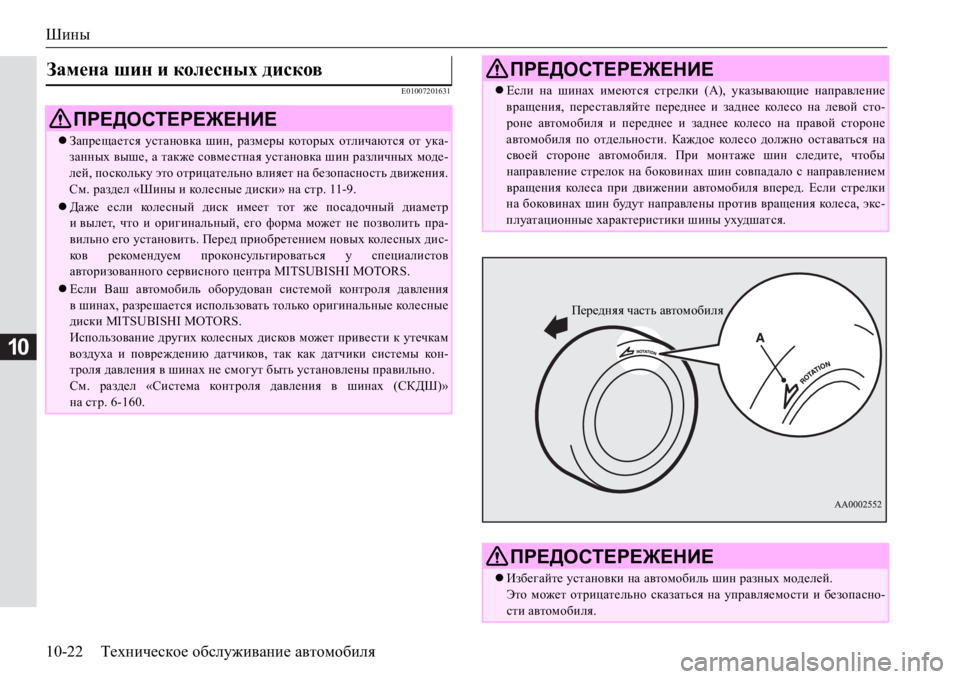

Если на шинах имеются стрелки (А), указывающие направление
вращения, переставляйте переднее и заднее коле со на левой сто-
роне автомобиля и переднее и заднее кол е со на правой стороне
автомобиля по отдельности. Каждое кол е с о должно оставаться на
своей стороне автомобиля. При монтаже шин следите, чтобы
направление стрелок на боковинах шин совпадало с направлением
вращения кол е с а
при движении автомобиля вперед. Если стрелки
на боковинах шин будут направлены против вращения коле с а, экс-
плуатационные характеристики шины ухудшатся.
ПРЕДОСТЕРЕЖЕНИЕ
Избегайте установки на автомобиль шин разных моделей.
Это может отрицательно сказаться на управляемости и безопасно-
сти автомобиля.
Передняя часть автомобиля

Шины
Техническое обслуживание автомобиля10-23
10
E01002002107
Для движения по снегу и льду рекомендуется использовать зим-
ние шины. Чтобы обеспечить курсовую устойчивость автомо-
биля, на все кол е с а следует устанавливать шины одинакового
размера и с одинаковым рисунком протектора.
Не следует эксплуатировать зимние шины, износ кото ры х превы-
шает 50 %.
Не разрешается устанавливать зимние шины, не рекомендован-
ные для использования на автомобиле.
E01002103248
Цепи противоскольжения следует устанавливать только на веду-
щие (задние) кол е с а, соблюдая инструкции изготовителя цепей.
На полноприводных автомобилях с распределением большей
части крутящего момента в пользу задней оси, цепи следует уста-
навливать на задние кол е с а.
Используйте только цепи, предназначенные для установленных
на автомобиле шин: использование цепей несоответствующего
размера или типа может стать причиной
повреждения кузова
автомобиля.
Прежде чем устанавливать цепи, проконсультируйтесь в автори-
зованном сервисном центре MITSUBISHI MOTORS. Максималь-
ная высота цепей указана в таблице.
При установленных цепях следует двигаться со скоростью
не более 50 км/ч. При выезде на дорогу, не покрытую снегом,
необходимо их снять.
Зимние шины
ПРЕДОСТЕРЕЖЕНИЕ
Соблюдайте максимально допустимую скорость движения для зим-
них шин и ограничения скорости, установленные местными зако-
нами.
Если Ваш автомобиль оборудован системой ко н т р ол я давления
в шинах, разрешается использовать только оригинальные коле с ны е
диски MITSUBISHI MOTORS.
Использование других колесных дисков может привести к утечкам
воздуха и повреждению датчиков, так как датчики системы ко н-
троля давления в шинах не смогут быть установлены правильно.
См. раздел «Система ко н т р ол я давления в шинах (СКДШ)»
на стр. 6-160.
ПРИМЕЧАНИЕ
Использование зимних шин (скорость движения, необходимость
установки, тип и т. д.) регламентируется правилами, отличающи-
мися в зависимости от особенностей региона. Соблюдайте пра-
вила, действующие в местности, гд е эксплуатируется автомобиль.
Если колеса крепятся фланцевыми гайками, то при установке коле с
со стальными дисками их необходимо заменить коническими гай-
ками.
Устройства для повышения проходимости
по снегу (цепи противоскольжения)
Размерность шинРазмерность
колесных дисковМаксимальная
высота цепи, мм
265/60R18 18x7 1/2J 22
ПРИМЕЧАНИЕ

Замена резиновых скребков щеток стеклоочистителя
10-24Техническое обслуживание автомобиля
10
E01008201410
1.Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2.Потяните за резиновый скребок, чтобы фиксатор (А) отсоеди-
нился от хомута (В). Потяните резиновый скребок дальше
и снимите его.
ПРЕДОСТЕРЕЖЕНИЕ
Для установки цепей выбирайте хорошо просматриваемый прямой
участок дороги, где можно съехать на обочину и оставаться в поле
зрения других водителей.
Не устанавливайте цепи без необходимости. Движение с цепями
противоскольжения приводит к износу шин и дорожного покры-
тия.
Проехав 100–300 метров, остановитесь и подтяните цепи.
Соблюдайте осторожность и не превышайте скорость 50 км/ч.
Помните о том, что цепи не предназначены для предотвращения
несчастных случаев.
Ус т а н о в и в цепи противоскольжения, не допускайте повреждения
ими колесных дисков или кузова автомобиля.
Легкосплавный колесный диск может быть поврежден цепями про-
тивоскольжения. Ус т а н а в л и в а я цепь на кол е со с легкосплавным
диском, не допускайте соприкосновения деталей и креплений цепи
с колесным диском.
Устанавливая или снимая цепи, соблюдайте меры предосторожно-
сти, чтобы не пораниться о кузов автомобиля.
Устанавливайте цепи противоскольжения только на задние кол е с а;
затягивайте их как можно сильнее, надежно закрепляя концы.
ПРИМЕЧАНИЕ
Применение устройств для повышения проходимости по снегу
(цепей противоскольжения) регламентируется правилами, отлича-
ющимися в зависимости от особенностей региона. Обязательно
соблюдайте правила и законы, действующие в Вашей стране.
В большинстве стран правила дорожного движения запрещают
использовать устройства для повышения проходимости по снегу
(цепи противоскольжения) на дорогах без снежного покрова.
Замена резиновых скребков щеток
стеклоочистителя
Щетки очистителя ветрового стекла
ПРИМЕЧАНИЕ
Следите, чтобы рычаг стеклоочистителя не упал на лобовое стекло.
При падении он может повредить стекло.

Замена резиновых скребков щеток стеклоочистителя
Техническое обслуживание автомобиля10-25
10
3.Ус т а н о в и т е держатели (С) на новые резиновые скребки.
При установке скребков, убедитесь, что они правильно совме-
щены, как показано на рисунке.
4.Вставьте резиновые скребки с держателями в щетку стеклоо-
чистителя, начав с противоположного от фиксатора конца
щетки. Уб е д и т е с ь, что хомут (В) надежно вошел в прорези
на скребке.5.Сдвигайте скребок до тех пор,
пока хомут (В) надежно
не зацепится за фиксатор (А).
ПРИМЕЧАНИЕ
Если с новыми скребками держатели не поставляются, исполь-
зуйте держатели от старых резиновых скребков.

Замена резиновых скребков щеток стеклоочистителя
10-26Техническое обслуживание автомобиля
10
1.Поднимите рычаг щетки стеклоочистителя над задним сте-
клом.
2.Потяните скребок щетки вниз, чтобы высвободить его из фик-
сатора (А), находящегося на конце рычага стеклоочистителя.
Потяните резиновый скребок дальше и снимите его.
3.Вставьте новый скребок в хомут (В) рычага стеклоочисти-
теля.4.Надежно вставьте держатель (С) в канавку (D) скребка.
При установке
резиновых скребков убедитесь, что они пра-
вильно совмещены, как показано на рисунке.Щетка очистителя заднего стекла
ПРИМЕЧАНИЕ
Следите, чтобы рычаг щетки стеклоочистителя не упал на заднее
стекло; он может повредить стекло.
ПРИМЕЧАНИЕ
Если с новыми скребками держатели не поставляются, исполь-
зуйте держатели от старых резиновых скребков.
