Оборудование салона
1-3Краткий обзор/краткое руководство
1
E08500201593

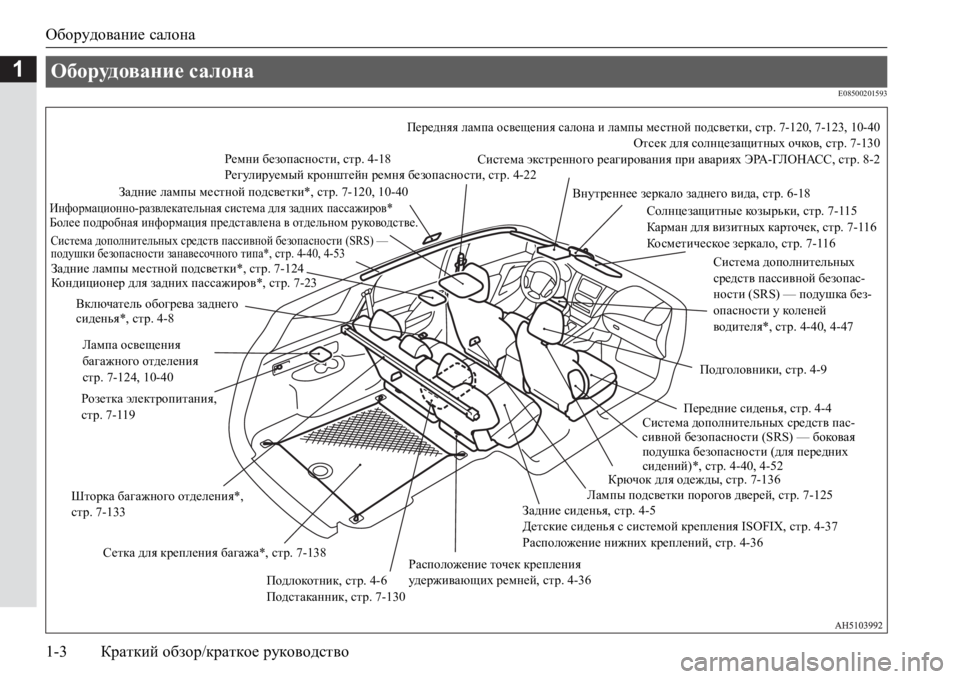

Оборудование салона
Передняя лампа освещения салона и лампы местной подсветки, стр. 7-120, 7-123, 10-40
Отсек для солнцезащитных очков, стр. 7-130
Система экстренного реагирования при авариях ЭРА-ГЛОНАСС, стр.8-2
Внутреннее зеркало заднего вида, стр.6-18
Солнцезащитные ко з ыр ь ки, стр.7-115
Карман для визитных карточек, стр.7-116
Косметическое зеркало, стр.7-116
Передние сиденья, стр.4-4 Подголовники, стр.4-9
Лампы подсветки порогов дверей, стр.7-125 Система дополнительных
средств пассивной безопас-
ности (SRS) — подушка без-
опасности у кол еней
водителя
*, стр. 4-40, 4-47
Система дополнительных средств пас-
сивной безопасности (SRS) — боковая
подушка безопасности (для передних
сидений)*, стр. 4-40, 4-52
Задние сиденья, стр.4-5
Детские сиденья с системой крепления ISOFIX, стр.4-37
Расположение нижних креплений, стр.4-36
Расположение точек крепления
уд е р ж и ва ю щ и х ремней, стр.4-36
Подлокотник, стр.4-6
Подстаканник, стр.7-130 Лампа освещения
багажного отделения
стр. 7-124, 10-40
Розетка электропитания,
стр.7-119
Система дополнительных средств пассивной безопасности(SRS) —
подушки безопасности занавесочного типа*, стр. 4-40, 4-53
Задние лампы местной подсветки*, стр. 7-120, 10-40Информационно-развлекательная система для задних пассажиров*Более подробная информация представлена в отдельном руководстве.
Ремни безопасности, стр.4-18
Регулируемый кронштейн ремня безопасности, стр.4-22
Крючок для одежды, стр.7-136
Сетка для крепления багажа*, стр.7-138 Шторка багажного отделения*,
стр.7-133 Включатель обогрева заднего
сиденья*, стр.4-8 Задние лампы местной подсветки*, стр. 7-124
Кондиционер для задних пассажиров*, стр. 7-23

Детские сиденья
Сиденья и ремни безопасности4-31
4
E00406701405
Детей, выросших из детских сидений, следует перевозить на
заднем сиденье автомобиля и пристегивать комбинированным
поясно-плечевым ремнем.
Поясная ветвь ремня должна прилегать к нижней части живота
так, чтобы располагаться ниже верхней части тазовой ко с ти.
Впротивном случае при столкновении ремень может врезаться
в брюшную полость ребенка и нанести травму.
Если детское сиденье не используется, закрепите его ремнем
безопасности или уберите из автомобиля, чтобы исключить его
хаотичное перемещение по салону в случае столкновения.
ПРИМЕЧАНИЕ
В зависимости от формы сидений в автомобиле и типа детского
сиденья возможны два способа крепления детского сиденья в авто-
мобиле:
•На нижних креплениях на заднем сиденье, ТОЛЬКО в том случае,
если детское сиденье имеет крепления типа ISOFIX
(см.стр. 4-37).
•Ремнем безопасности (см. стр. 4-38).
ПРЕДУПРЕЖДЕНИЕДети старшего возраста

Детские сиденья
4-32Сиденья и ремни безопасности
4
E00411402074
Возможность размещения детских сидений с креплениями ISOFIX на различных местах
в салоне
Весовая группаКласс
размера
Фиксиру-
ющее
приспо-
соблениеРасположение
сиденья ISOFIX
в автомобиле
Рекомендованные детские сиденья*1Номер
одобрения
UN-R44
Заднее боковое
Детская сумка-кроватьFISO/L1 X — —
GISO/L2 X — —
0до 10 кгEISO/R1 X — —
0+до 13 кг
EISO/R1 ILBABY-SAFE plus: MZ314393
BABY-SAFE С ОСНОВАНИЕМ ISOFIX:
MZ314394E1-04301146
DISO/R2 X
—— CISO/R3 X
I9-18 кгDISO/R2 X
CISO/R3 X
BISO/F2 IUF — —
B1 ISO/F2X IUF, IL DUO plus: MZ313045 E1-04301133
AISO/F3 IUF — —
II и III 15-36 кгIL KIDFIX: MZ314804 E1-04301198
*
1:MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.

Детские сиденья
Сиденья и ремни безопасности4-33
4
IUF — пригодно для установки «универсальных» детских сидений ISOFIX, одобренных для использования при перевозке детей
данной весовой категории.
IL — пригодно для установки определенных детских сидений ISOFIX. См. таблицу «Рекомендованные детские сиденья».
Х — непригодно для установки детских сидений ISOFIX, предназначенных для детей данной весовой группы.
ПРЕДОСТЕРЕЖЕНИЕ
При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.
Запрещается сидеть на среднем месте заднего сиденья при установке детского сиденья на левое боковое место заднего сиденья.
Расшифровка символов, используемых в таблице:

Детские сиденья
4-36Сиденья и ремни безопасности
4
E00408902264
Заднее сиденье автомобиля снабжено нижними креплениями,
предназначенными для установки детских сидений с системой
крепления ISOFIX.На задней стороне подушки задних сидений имеются 2 точки
крепления детских сидений. Они предназначены для крепления
ремней, уд е р ж и ва ю щ и х детское сиденье на двух местах заднего
сиденья автомобиля.
Установка детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепления удерживающих ремней
Расположение нижних креплений
Расположение точек крепления удерживающих
ремней
ПРЕДУПРЕЖДЕНИЕ
Крепления детских сидений рассчитаны только на нагрузку,
создаваемую правильно установленными сиденьями. Запреща-
ется использовать их для крепления ремней безопасности
взрослых пассажиров, багажа или закрепления дополнитель-
ного оборудования автомобиля.

Детские сиденья
Сиденья и ремни безопасности4-37
4
Такие детские сиденья предназначены для установки только на
автомобильные сиденья с нижними креплениями. Ус т а н а в л и-
вайте детские сиденья на нижние крепления.
Нет необходимости закреплять такие сиденья с помощью ремней
безопасности автомобиля.1.Уд а л и т е от креплений посторонние предметы; ремни безопас-
ности автомобиля должны быть убраны.
2.Снимите подголовник с пассажирского места, на которое тре-
буется
установить детское сиденье.
См. раздел «Подголовники» на стр. 4-9.
3.Вставьте кронштейны детского сиденья (A) в нижние крепле-
ния (B) в соответствии с инструкцией изготовителя детского
сиденья.
Детские сиденья с системой крепления ISOFIX
А:Крепления детских сидений
Ус т а н о в к а
Если для установки детского сиденья требуется использовать
уд е р ж и в а ю щ и й ремень, закрепите ремень в соответствии с пун-
ктами 4 и 5.
Если детское сиденье не оснащено уд е р ж и ва ю щ и м ремнем,
выполните действие 5.
