Page 122 of 666

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-60Сиденья и ремни безопасности
4
E00407902863
Техническое обслуживание системы
дополнительных средств пассивной
безопасности (SRS)
ПРЕДУПРЕЖДЕНИЕ
Рекомендуется проводить все работы по техническому обслу-
живанию системы SRS и узлов, расположенных рядом с ней,
в авторизованном сервисном центре MITSUBISHI MOTORS.
Неправильно выполненные работы на узлах и деталях
системы SRS и электропроводке могут привести к неожидан-
ному срабатыванию подушек безопасности или выходу
системы из строя; любой из таких случаев может стать причи-
ной тяжелых травм.
Запрещается вносить изменения в конструкцию рулевого
колеса, преднатяжителей ремней безопасности и других эле-
ментов системы SRS. Например, замена рулевого колеса, изме-
нения конструкции переднего бампера или кузова могут
неблагоприятно сказаться на функционировании системы SRS
и стать причиной травм.
При любом повреждении автомобиля рекомендуется выпол-
нить проверку системы SRS, чтобы убедиться в ее работоспо-
собности.
Запрещается вносить изменения в конструкцию передних
сидений, центральных стоек кузова или центральной консоли
автомобилей, оборудованных боковыми подушками безопасно-
сти.
Это может отрицательно сказаться на работоспособности
системы SRS и стать причиной травм.
При обнаружении надрывов, порезов, трещин и иных повреж-
дений обивки возле подушек безопасности необходимо прове-
рить систему SRS в авторизированном сервисном центре
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Утилизацию автомобиля проводите в соответствии с законодатель-
ством, действующим в Вашей стране. Обратитесь в авторизован-
ный сервисный центр MITSUBISHI MOTORS, чтобы безопасно
демонтировать систему подушек безопасности.
Page 570 of 666
Замена колеса
8-22Действия в сложных ситуациях
8
E00801204136
Перед заменой кол е с а автомобиль следует остановить в безопас-
ном месте на ровной горизонтальной поверхности.
1.Остановите автомобиль на ровной твердой горизонтальной
площадке без камней, песка и т. п.
2.Включите стояночный тормоз.
3.На автомобиле с M/T поверните ключ зажигания в положение
LOCK или включите режим работы OFF и включите передачу
заднего хода (R).
На автомобиле с A/T
переведите рычаг селектора в положе-
ние Р (стоянка), включите режим работы OFF.
4.Включите аварийную сигнализацию, установите знак аварий-
ной остановки, мигающий сигнальный фонарь и т.п. на рас-
стоянии, предписанном Правилами дорожного движения, и
попросите пассажиров выйти из автомобиля.

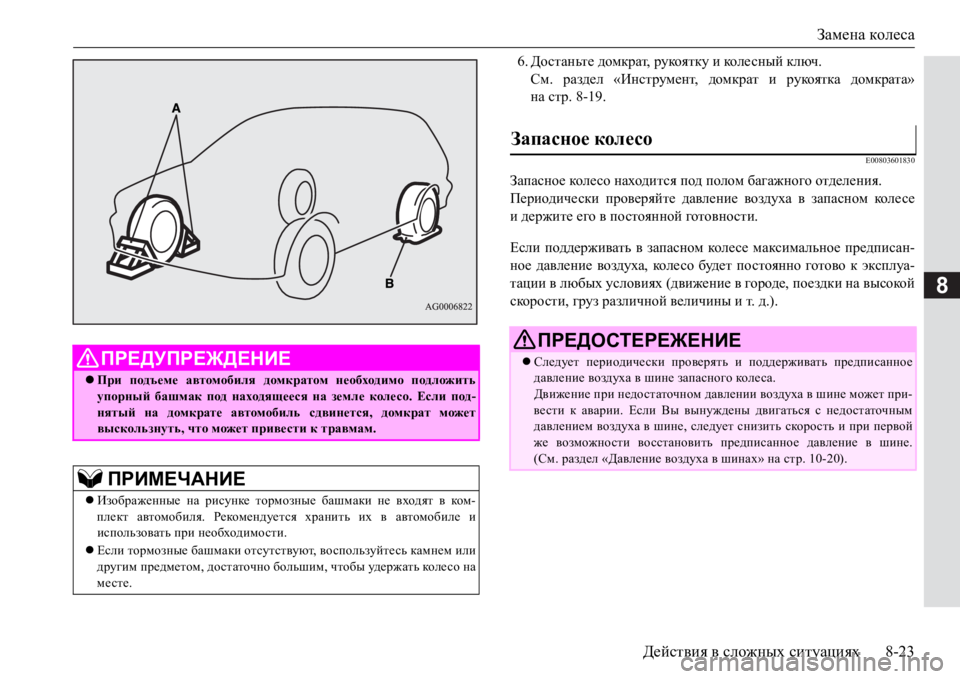

5.Для предотвращения самопроизвольного движения автомо-
биля, при подъеме домкратом, подложите под кол е с о,
распо-
ложенное по диагонали от заменяемого кол е с а (В), упорный
башмак или кол од ку (А).
Замена колеса
Page 571 of 666

Замена колеса
Действия в сложных ситуациях8-23
8
6.Достаньте домкрат, рукоятку и кол е с н ы й ключ.
См. раздел «Инструмент, домкрат и рукоятка домкрата»
на стр. 8-19.
E00803601830
Запасное кол е с о находится под полом багажного отделения.
Периодически проверяйте давление воздуха в запасном кол е с е
идержите его в постоянной готовно сти.
Если поддерживать в запасном коле с е максимальное предписан-
ное давление воздуха, кол е с о будет постоянно готово к эксплуа-
тации в любых условиях (движение в городе, поездки на высокой
скорости, груз различной величины и т. д
.).
ПРЕДУПРЕЖДЕНИЕ
При подъеме автомобиля домкратом необходимо подложить
упорный башмак под находящееся на земле колесо. Если под-
нятый на домкрате автомобиль сдвинется, домкрат может
выскользнуть, что может привести к травмам.
ПРИМЕЧАНИЕ
Изображенные на рисунке тормозные башмаки не входят в ком-
плект автомобиля. Рекомендуется хранить их в автомобиле и
использовать при необходимости.
Если тормозные башмаки отсутствуют, воспользуйтесь камнем или
другим предметом, достаточно большим, чтобы уд е р ж ат ь коле с о на
месте.
Запасное колесо
ПРЕДОСТЕРЕЖЕНИЕ
Следует периодически проверять и поддерживать предписанное
давление воздуха в шине запасного коле с а.
Движение при недостаточном давлении воздуха в шине может при-
вести к аварии. Если Вы вынуждены двигаться с недостаточным
давлением воздуха в шине, следует снизить скорость и при первой
же возможности восстановить предписанное давление в шине.
(См.раздел «Давление воздуха
в шинах» на стр. 10-20).
Page 572 of 666
Замена колеса
8-24Действия в сложных ситуациях
8
E00803501682

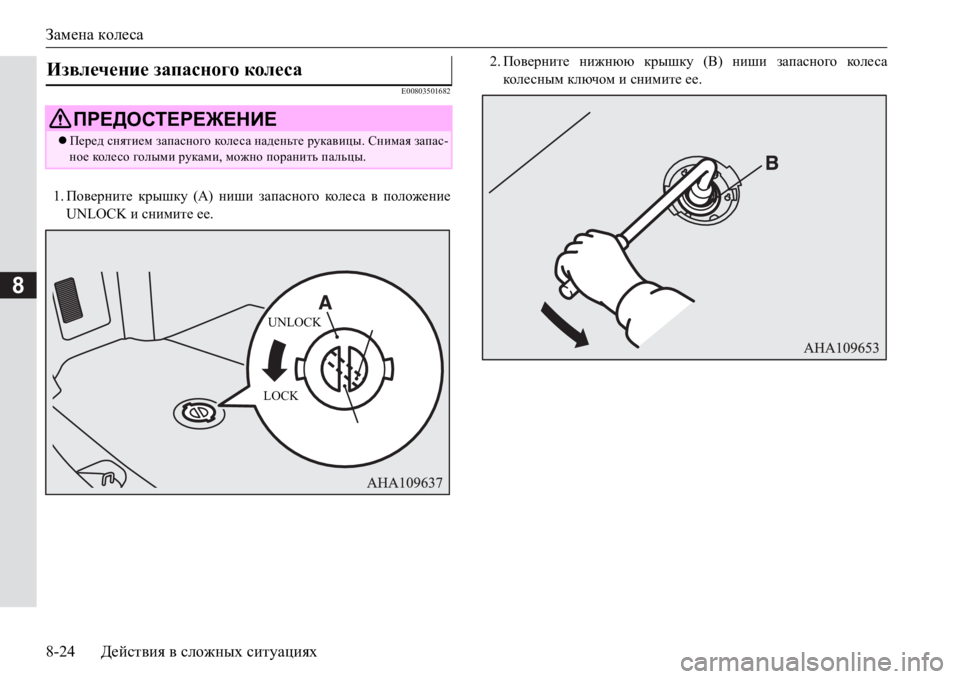

1.Поверните крышку (A) ниши запасного кол е с а в положение
UNLOCK и снимите ее.2.Поверните нижнюю крышку (B) ниши запасного коле с а
кол е сн ым ключом и снимите ее.
Извлечение запасного колеса
ПРЕДОСТЕРЕЖЕНИЕ
Перед снятием запасного коле с а наденьте рукавицы. Снимая запас-
ное коле со голыми руками, можно поранить пальцы.
UNLOCK
LOCK
Page 573 of 666
Замена колеса
Действия в сложных ситуациях8-25
8

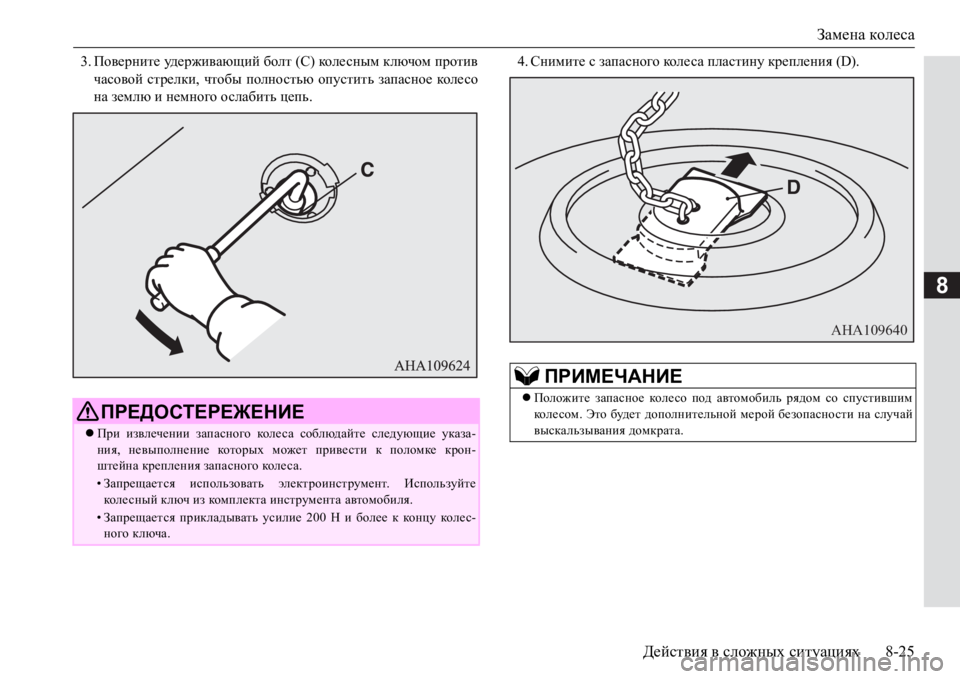

3.Поверните уд е р ж и ва ю щ и й болт (C) кол е с н ы м ключом против
часовой стрелки, чтобы полностью опустить запасное коле со
на землю и немного ослабить цепь.4.Снимите с запасного кол е с а пластину крепления (D).
ПРЕДОСТЕРЕЖЕНИЕ
При извлечении запасного коле с а соблюдайте следующие указа-
ния, невыполнение которых может привести к поломке крон-
штейна крепления запасного коле с а.
•Запрещается использовать электроинструмент. Используйте
колесный ключ из комп л ект а инструмента автомобиля.
•Запрещается прикладывать усилие 200 Н и более к концу коле с-
ного ключа.
ПРИМЕЧАНИЕ

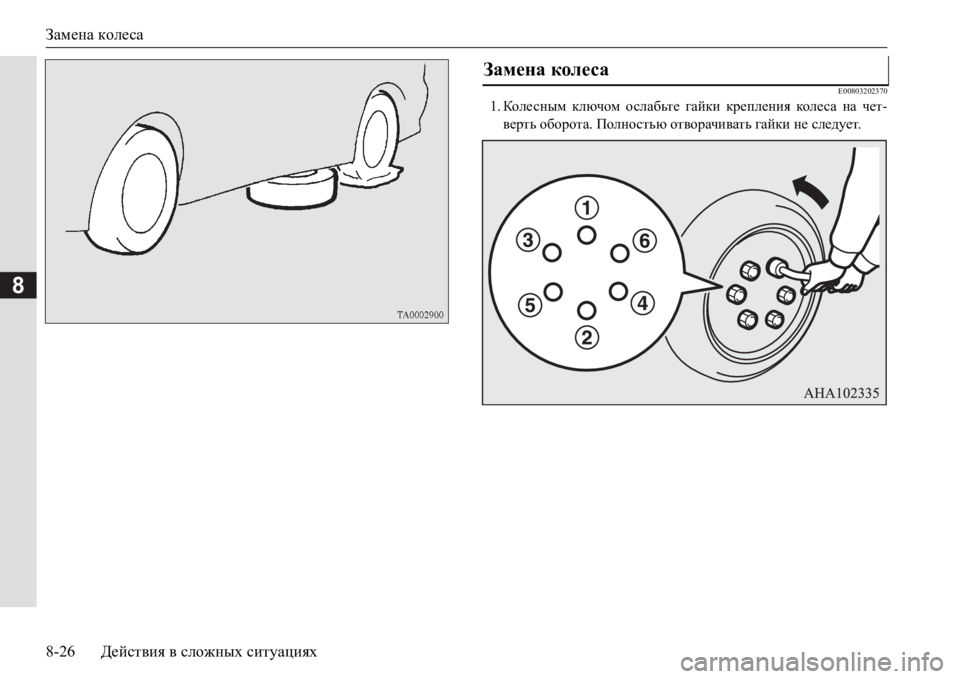

Положите запасное коле со под автомобиль рядом со спустившим
кол е сом. Это будет дополнительной мерой безопасности на случай
выскальзывания домкрата.
AHA109640
D
Page 574 of 666
Замена колеса
8-26Действия в сложных ситуациях
8
E00803202370
1.Кол е с н ым ключом ослабьте гайки крепления кол е с а на чет-
верть оборота. Полностью отворачивать гайки не следует.
Замена колеса
Page 575 of 666
Замена колеса
Действия в сложных ситуациях8-27
8

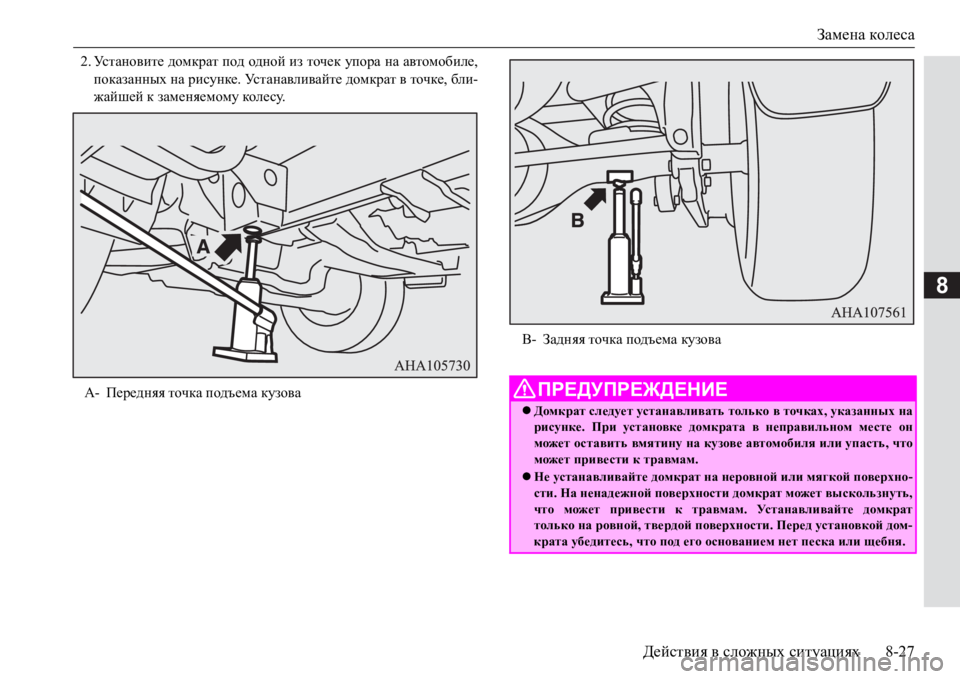

2.Ус т а н о в и т е домкрат под одной из точек упора на автомобиле,
показанных на рисунке. Устанавливайте домкрат в точке, бли-
жайшей к заменяемому кол е су.
A-Передняя точка подъема кузова
B-Задняя точка подъема кузова
ПРЕДУПРЕЖДЕНИЕ
Домкрат следует устанавливать только в точках, указанных на
рисунке. При установке домкрата в неправильном месте он
может оставить вмятину на кузове автомобиля или упасть, что
может привести к травмам.
Не устанавливайте домкрат на неровной или мягкой поверхно-
сти. На ненадежной поверхности домкрат может выскользнуть,
что может привести к травмам. Устанавливайте домкрат
только на ровной, твердой поверхности. Перед установкой дом-
крата убедитесь, что под его основанием нет песка или щебня.
Page 576 of 666
Замена колеса
8-28Действия в сложных ситуациях
8
3.С помощью рукоятки домкрата заверните выпускной клапан

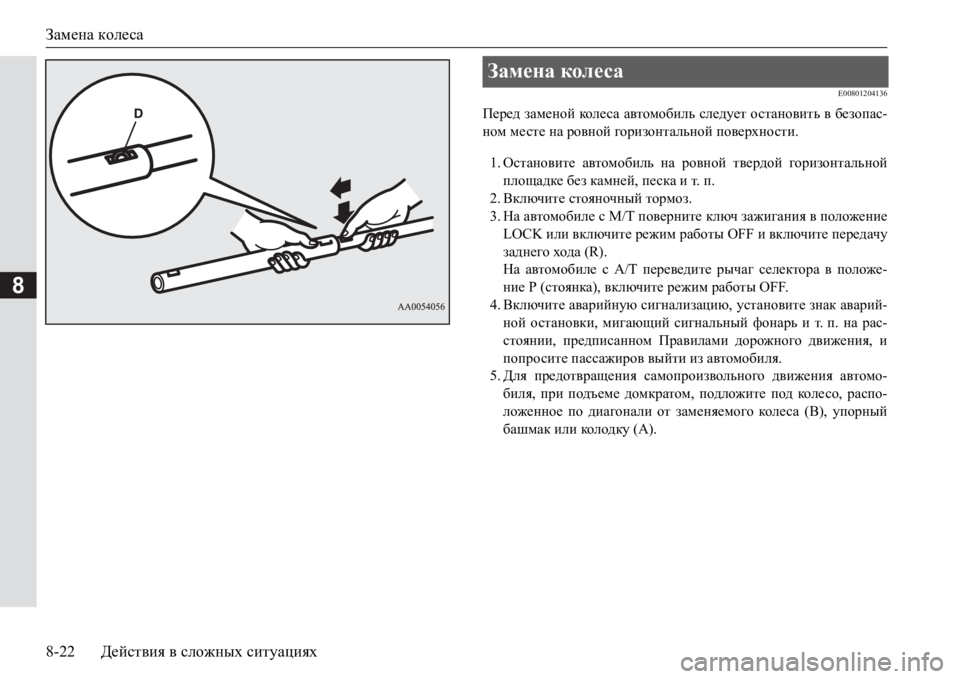

(G) по часовой стрелке до упора.4.Вставьте рукоятку в кронштейн домкрата так, чтобы выступ
кронштейна (F) вошел в паз (E) на конце рукоятки
5.Перемещайте рукоятку домкрата вверх и вниз до тех пор,
пока головка домкрата не коснется точки упора на кузове
автомобиля. Убед и т е с ь в надежности ко н т а кт а домкрата
с кузовом автомобиля.
Перемещая рукоятку домкрата вверх и вниз, поднимите авто-
мобиль.
ПРИМЕЧАНИЕ
Поднимая заднюю часть автомобиля, поверните головку домкрата
так, чтобы канавка (Е) была ориентирована по месту установки.
