Замена колеса
Действия в сложных ситуациях8-29
8
6.Ключом отверните гайки крепления коле с а, затем снимите
кол е с о.

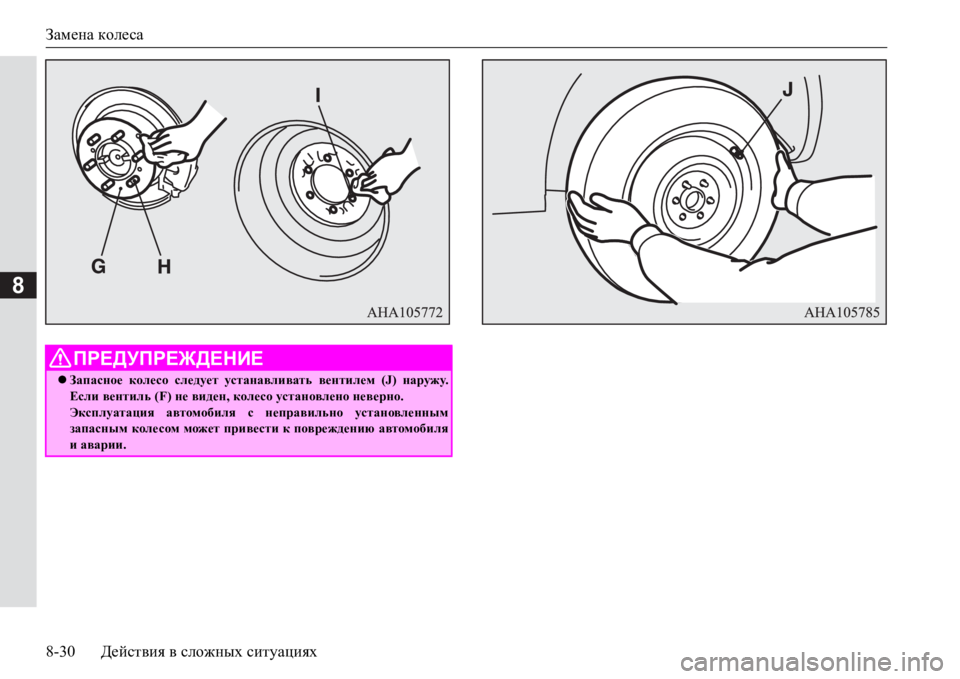

7.Очистите поверхность ступицы кол е с а (G), шпильки ступицы
(H) и отверстия в кол е с н ом диске (I) от грязи и установите
запасное кол е с о.
ПРИМЕЧАНИЕ

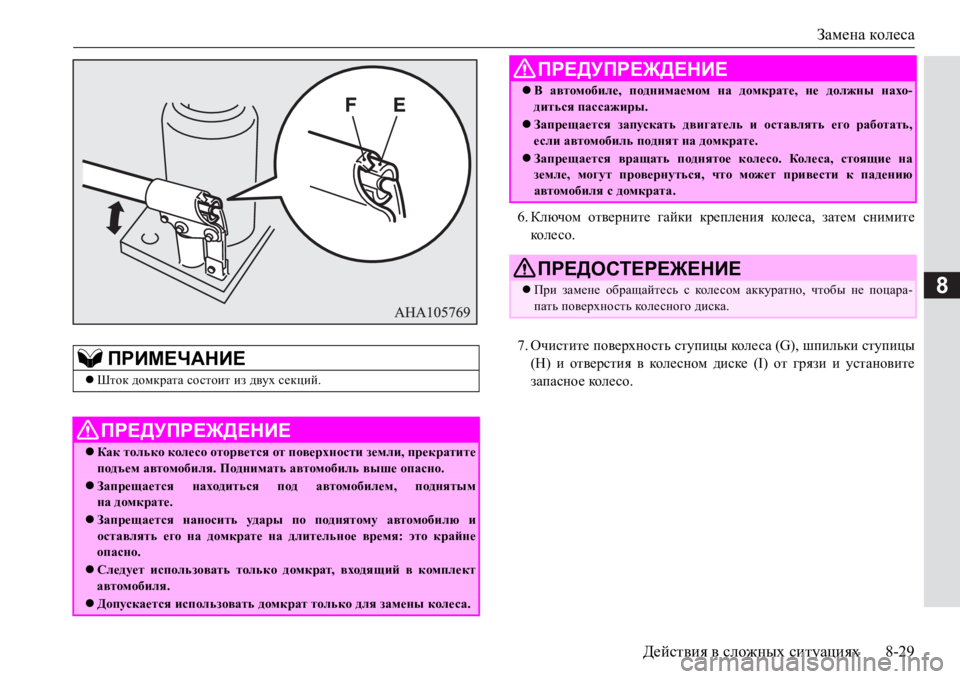

Шток домкрата состоит из двух секций.
ПРЕДУПРЕЖДЕНИЕ
Как только колесо оторвется от поверхности земли, прекратите
подъем автомобиля. Поднимать автомобиль выше опасно.
Запрещается находиться под автомобилем, поднятым
на домкрате.
Запрещается наносить уд а р ы по поднятому автомобилю и
оставлять его на домкрате на длительное время: это крайне
опасно.
Следует использовать только домкрат, входящий в комплект
автомобиля.
Допускается использовать домкрат только для замены колеса.
В автомобиле, поднимаемом на домкрате, не должны нахо-
диться пассажиры.
Запрещается запускать двигатель и оставлять его работать,
если автомобиль поднят на домкрате.
Запрещается вращать поднятое колесо. Кол е с а, стоящие на
земле, могут провернуться, что может привести к падению
автомобиля с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ
При замене обращайтесь с кол е с ом аккуратно, чтобы не поцара-
пать поверхность кол е с но го диска.
ПРЕДУПРЕЖДЕНИЕ

Замена колеса
8-30Действия в сложных ситуациях
8
ПРЕДУПРЕЖДЕНИЕ
Запасное колесо следует устанавливать вентилем (J) наружу.
Если вентиль (F) не виден, колесо установлено неверно.
Эксплуатация автомобиля с неправильно установленным
запасным колесом может привести к повреждению автомобиля
и аварии.

Замена колеса
Действия в сложных ситуациях8-31
8

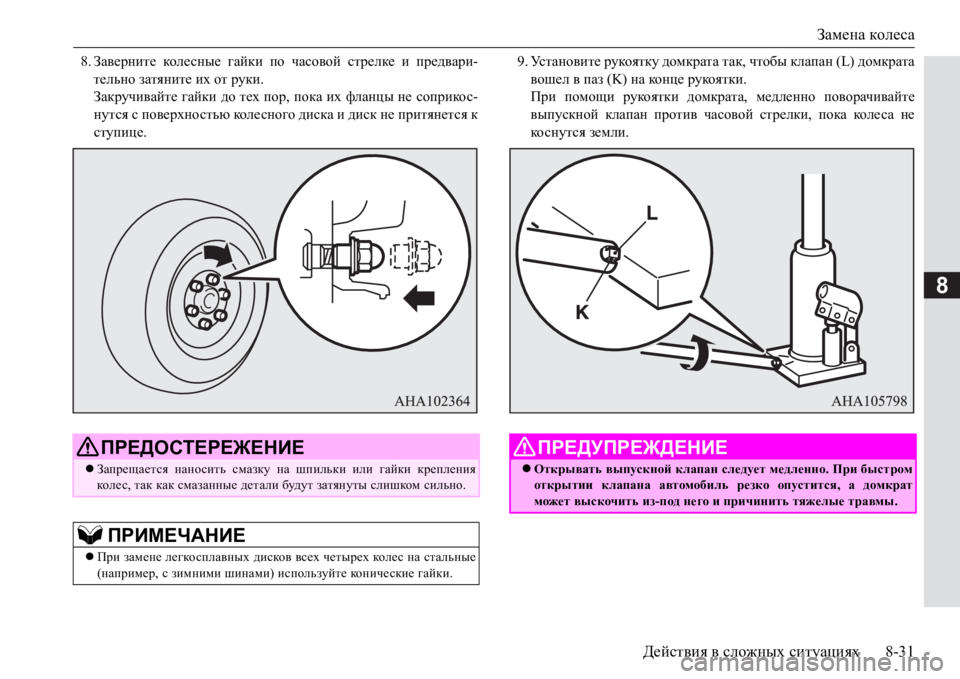

8.Заверните кол е с н ые гайки по часовой стрелке и предвари-
тельно затяните их от руки.
Закручивайте гайки до тех пор, пока их фланцы не соприкос-
нутся с поверхностью колесного диска и диск не притянется к
ступице.9.Ус т а н о в и т е рукоятку домкрата так, чтобы клапан (L) домкрата
вошел в паз (K) на конце рукоятки.
При помощи рукоятки домкрата
, медленно поворачивайте
выпускной клапан против часовой стрелки, пока кол е с а не
ко с н у т ся земли.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается наносить смазку на шпильки или гайки крепления
кол е с, так как смазанные детали будут затянуты слишком сильно.
ПРИМЕЧАНИЕ
При замене легкосплавных дисков всех четырех кол е с на стальные
(например, с зимними шинами) используйте конические гайки.
ПРЕДУПРЕЖДЕНИЕ
Открывать выпускной клапан следует медленно. При быстром
открытии клапана автомобиль резко опустится, а домкрат
может выскочить из-под него и причинить тяжелые травмы.

Замена колеса
8-32Действия в сложных ситуациях
8

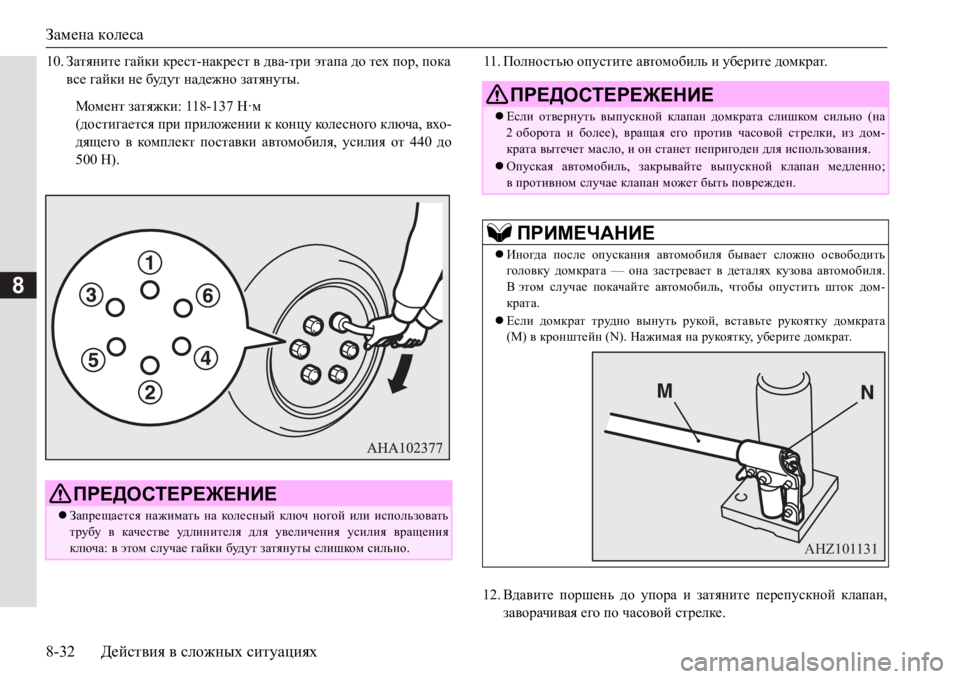

10.Затяните гайки крест-накрест в два-три этапа до тех пор, пока
все гайки не будут надежно затянуты.11.Полностью опустите автомобиль и уберите домкрат.
12.Вдавите поршень до упора и затяните перепускной клапан,
заворачивая его по часовой стрелке. Момент затяжки: 118-137 Н·м
(достигается при приложении к кон цу колесного ключа, вхо-
дящего
в комп л е кт поставки автомобиля, усилия от 440 до
500 Н).
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается нажимать на колесный ключ ногой или использовать
трубу в качестве удлинителя для увеличения усилия вращения
ключа: в этом случае гайки будут затянуты слишком сильно.
ПРЕДОСТЕРЕЖЕНИЕ
Если отвернуть выпускной клапан домкрата слишком сильно (на
2оборота и более), вращая его против часовой стрелки, из дом-
крата вытечет масло, и он станет непригоден для использования.
Опуская автомобиль, закрывайте выпускной клапан медленно;
впротивном случае клапан может быть поврежден.
ПРИМЕЧАНИЕ
Иногда после опускания автомобиля бывает сложно освободить
головку домкрата — она застревает в деталях кузова автомобиля.
Вэтом случае покачайте автомобиль, чтобы опустить шток дом-
крата.
Если домкрат трудно вынуть рукой, вставьте рукоятку домкрата
(M) в кронштейн (N). Нажимая на рукоятку, уберите домкрат.
AHZ101131

Замена колеса
Действия в сложных ситуациях8-33
8

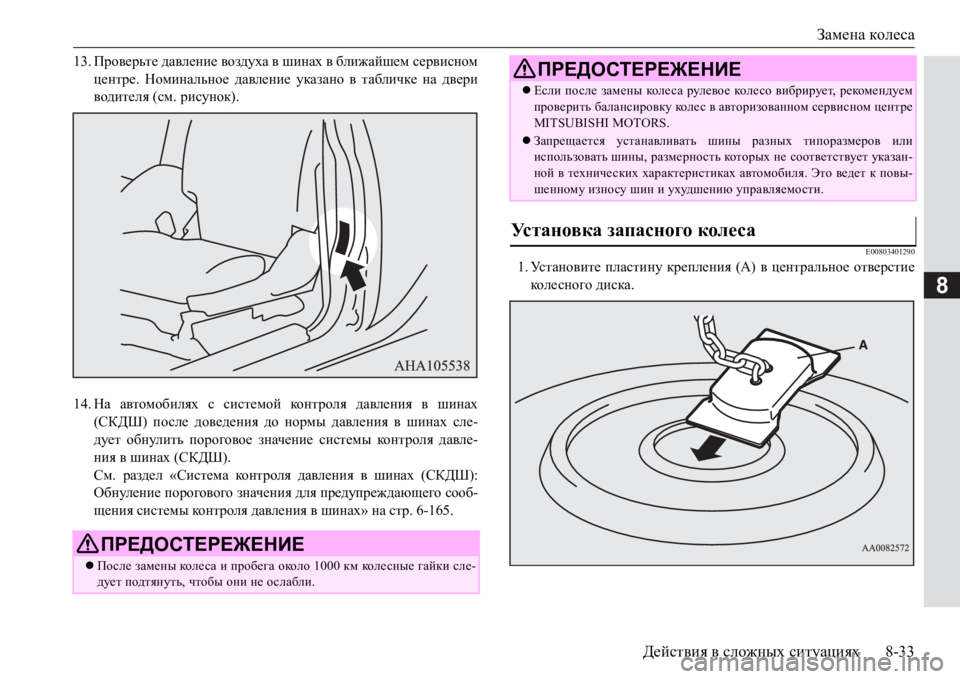

13.Проверьте давление воздуха в шинах в ближайшем сервисном
центре. Номинальное давление указано в табличке на двери
водителя (см. рисунок).
14.На автомобилях с системой ко н т рол я давления в шинах
(СКДШ) после доведения до нормы давления в шинах сле-
дует обнулить пороговое значение системы ко н т р ол я давле-
ния в шинах (СКДШ).
См. раздел «Система ко н т р ол я давления в шинах (СКДШ):
Обнуление порогового значения для предупреждающего сооб-
щения системы конт роля давления в шинах» на стр. 6-165
.
E00803401290
1.Ус т а н о в и т е пластину крепления (А) в центральное отверстие
колесного диска.
ПРЕДОСТЕРЕЖЕНИЕ
После замены коле с а и пробега около 1000 км колесные гайки сле-
дует подтянуть, чтобы они не ослабли.
Если после замены кол е с а рулевое кол е со вибрирует, рекомендуем
проверить балансировку кол е с в авторизованном сервисном центре
MITSUBISHI MOTORS.
Запрещается устанавливать шины разных типоразмеров или
использовать шины, размерность которых не соответствует указан-
ной в технических характеристиках автомобиля. Это ведет к повы-
шенному износу шин и ухудшению управляемости.
Установка запасного колеса
ПРЕДОСТЕРЕЖЕНИЕ

Замена колеса
8-34Действия в сложных ситуациях
8

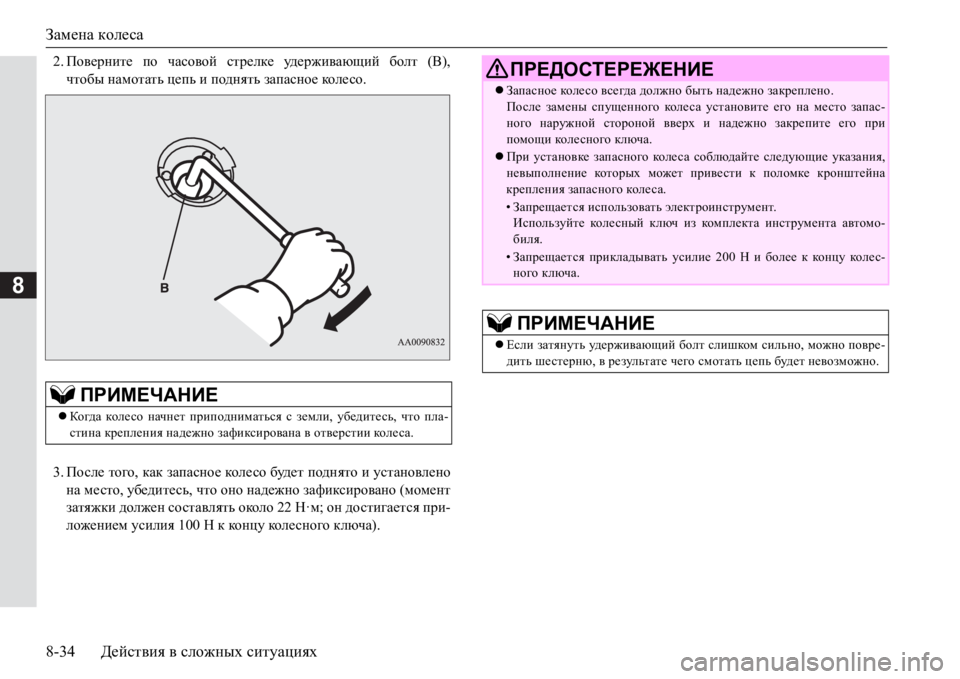

2.Поверните по часовой стрелке уд е р ж и в а ю щ и й болт (B),
чтобы намотать цепь и поднять запасное коле со.
3.После того, как запасное коле со будет поднято и установлено
на место, убедитесь, что оно надежно зафиксировано (момент
затяжки должен составлять около 22 Н·м; он достигается при-
ложением усилия 100 Н к концу колесного ключа).
ПРИМЕЧАНИЕ
Когда коле со начнет приподниматься с земли, убедитесь, что пла-
стина крепления надежно зафиксирована в отверстии кол е с а.
ПРЕДОСТЕРЕЖЕНИЕ
Запасное коле с о всегда должно быть надежно закреплено.
После замены спущенного кол е с а установите его на место запас-
ного наружной стороной вверх и надежно закрепите его при
помощи коле с но го ключа.
При установке запасного коле с а соблюдайте следующие указания,
невыполнение которых может привести к поломке кронштейна
крепления запасного коле с а.
•Запрещается использовать электроинструмент.
Используйте колесный ключ из комп л ект а инструмента автомо-
биля.
•Запрещается прикладывать усилие 200 Н и более к концу кол е с-
ного ключа.
ПРИМЕЧАНИЕ
Если затянуть уд е р ж и в а ю щ и й болт слишком сильно, можно повре-
дить шестерню, в результате чего смотать цепь будет невозможно.

Замена колеса
Действия в сложных ситуациях8-35
8

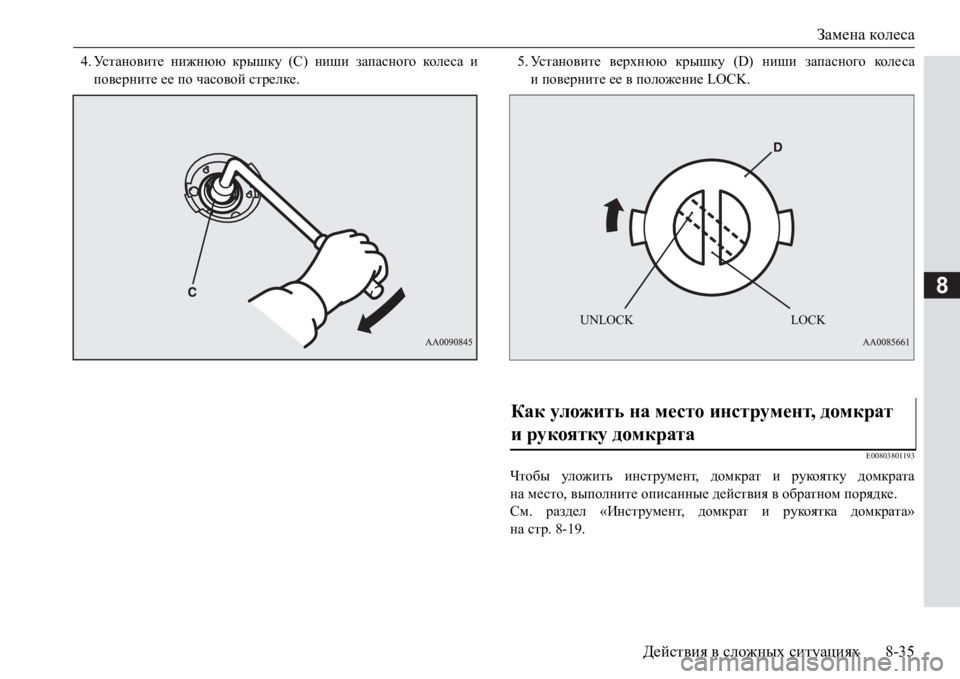

4.Ус т а н о в и т е нижнюю крышку (C) ниши запасного кол е с а и
поверните ее по часовой стрелке.5.Ус т а н о в и т е верхнюю крышку (D) ниши запасного кол е с а
и поверните ее в положение LOCK.
E00803801193
Чтобы уложить инструмент, домкрат и рукоятку домкрата
на место, выполните описанные действия в обратном порядке.
См. раздел «Инструмент, домкрат и рукоятка домкрата»
на стр. 8-19.
Как уложить на место инструмент, домкрат
и рукоятку домкрата
UNLOCK LOCK
