Система ультразвуковых датчиков*
Начало движения и вождение автомобиля6-171
6
Угл о в о й датчик
Задний датчик (на автомобилях без тягово-сцепного
устройства)
Задний датчик (на автомобилях с тягово-сцепным
устройством)
E00615801286
Зоны обнаружения препятствий можно изменить следующим
образом:
Отключите систему с помощью кнопки SONAR, затем нажмите
эту кнопку снова, уд е р ж и ва й т е ее примерно 3 секунды
и отпустите. Зуммер подаст два сигнала, подтверждая, что зоны
обнаружения изменены.
Отключите систему с помощью кнопки SONAR, затем нажмите
эту кнопку снова, уд е р ж и ва й т е ее примерно 3 секунды
и отпустите. Зуммер подаст один сигнал, подтверждая, что зоны
обнаружения
изменены.
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение/звуковой сигнал
Примерно 60-40 см Прерывистый
Примерно 40-30 см Частый прерывистый
Менее 30 см Непрерывный
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение/звуковой сигнал
Примерно 125-80 см Прерывистый
Примерно 80-40 см Частый прерывистый
Менее 40 см Непрерывный
Расстояние от автомобиля
до препятствияWarning display/sound cycle
Примерно 125-100 см Прерывистый
Примерно 100-60 см Частый прерывистый
Менее 60 см Непрерывный
ПРЕДОСТЕРЕЖЕНИЕ
Ук а з а н н ы е значения являются примерными и могут меняться под
воздействием различных факторов: температуры, влажности,
формы препятствий.
ПРИМЕЧАНИЕ
Ко гд а ультразвуковые датчики одновременно обнаруживают
различные препятствия, в информационном окне
многофункционального дисплея отображается примерное
расположение препятствий, обнаруживаемых каждым датчиком.
При этом препятствия, расстояние до которых меньше,
отображаются приоритетно над другими обнаруженными
препятствиями, и звучит сигнал зуммера, чтобы предупредить вас
о приближении к препятствию.
Изменение зон обнаружения препятствий
На автомобилях с тягово-сцепным устройством
На автомобилях без тягово-сцепного устройства

Система ультразвуковых датчиков*
6-172Начало движения и вождение автомобиля
6

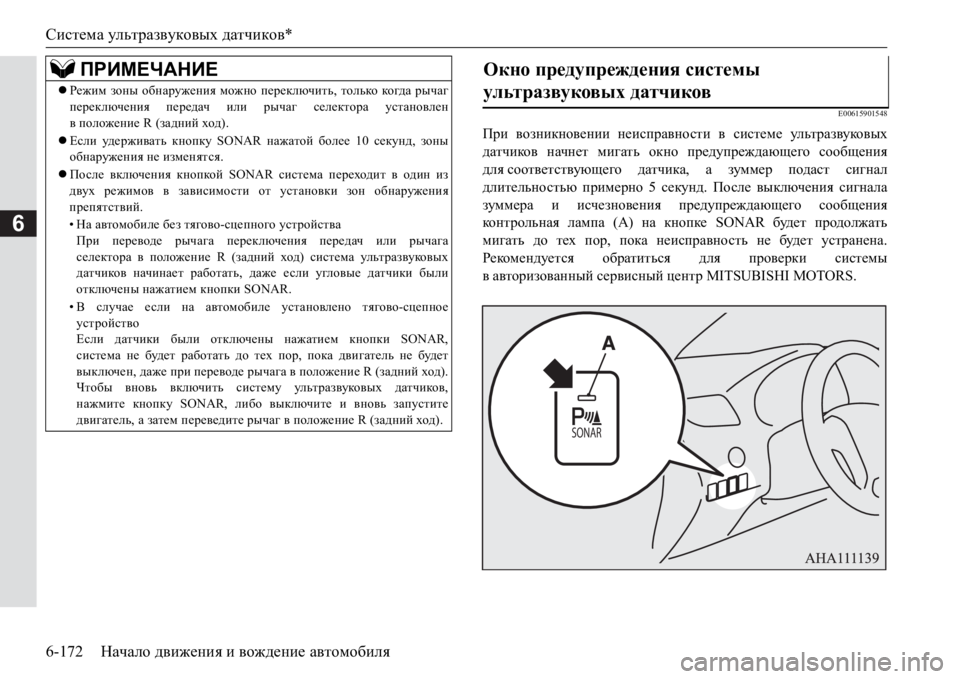

E00615901548
При возникновении неисправности в системе ультразвуковых
датчиков начнет мигать окно предупреждающего сообщения
для соответствующего датчика, а зуммер подаст сигнал
длительностью примерно 5 секунд. После выключения сигнала
зуммера и исчезновения предупреждающего сообщения
контрольная лампа (А) на кнопке SONAR будет продолжать
мигать до тех пор, пока неисправность не будет устранена.
Рекомендуется обратиться для проверки системы
в авторизованный сервисный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Режим зоны обнаружения можно переключить, только ко гд а рычаг
переключения передач или рычаг селектора установлен
вположение R (задний ход).
Если уд е р ж и в ат ь кнопку SONAR нажатой более 10 секунд, зоны
обнаружения не изменятся.
После включения кнопкой SONAR система переходит в один из
двух режимов в зависимости от установки зон обнаружения
препятствий.
•На автомобиле без тягово-сцепного устройства
При
переводе рычага переключения передач или рычага
селектора в положение R (задний ход) система ультразвуковых
датчиков начинает работать, даже если угловые датчики были
отключены нажатием кнопки SONAR.
•В случае если на автомобиле установлено тягово-сцепное
устройство
Если датчики были отключены нажатием кнопки SONAR,
система не будет работать до тех пор, пока двигатель не будет
выключен, даже при
переводе рычага в положение R (задний ход).
Чтобы вновь включить систему ультразвуковых датчиков,
нажмите кнопку SONAR, либо выключите и вновь запустите
двигатель, а затем переведите рычаг в положение R (задний ход).
Окно предупреждения системы
ультразвуковых датчиков

Система помощи при парковке*
Начало движения и вождение автомобиля6-173
6
E00647700106
Во время параллельной или перпендикулярной парковки датчики
системы предупреждают водителя о наличии препятствий рядом
с автомобилем и указывают расстояние до них. Для этого исполь-
зуется сигнал зуммера и изображение в информационном окне
многофункционального дисплея.
E00647800181
Зоны, в которых угловые и задние датчики способны обнаружи-
вать препятствия, показаны на рисунке. Датчики не обнаружи-
вают низкие или тонкие препятствия, находящиеся под передним
и задним бамперами или в непосредственной близо сти от них.
Поэтому для обеспечения безопасности осмотрите пространство

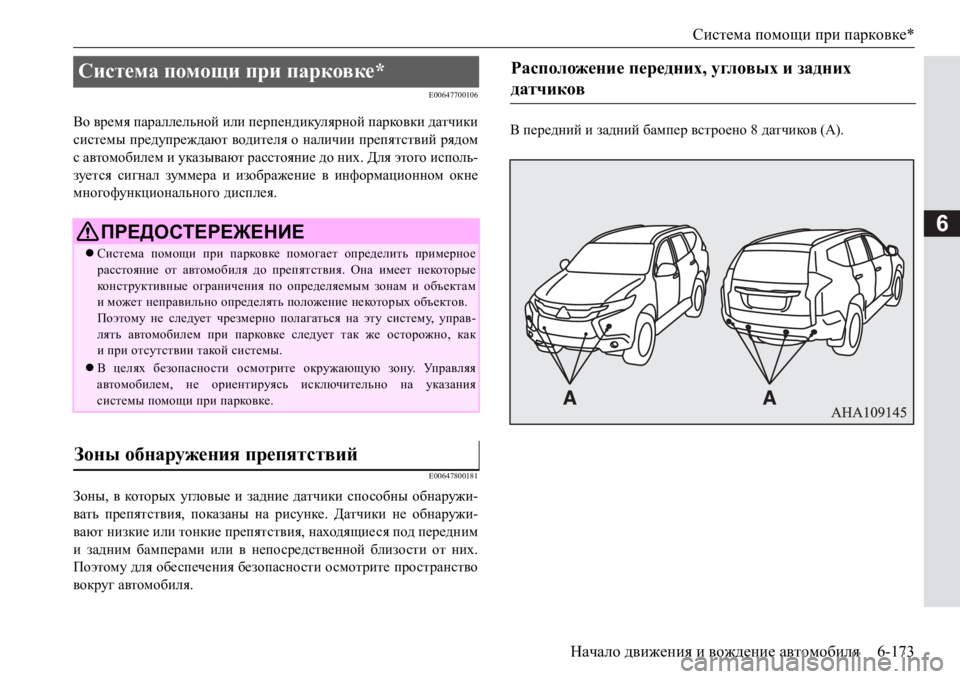

вокруг автомобиля.В передний и задний бампер встроено 8 датчиков (А).
Система помощи при парковке*
ПРЕДОСТЕРЕЖЕНИЕ
Система помощи при парковке помогает определить примерное
расстояние от автомобиля до препятствия. Она имеет некоторые
ко н ст ру кти в н ы е ограничения по определяемым зонам и объектам
иможет неправильно определять положение некоторых объектов.
Поэтому не следует чрезмерно полагаться на эту систему, управ-
лять автомобилем при парковке следует так же осторожно, как
ипри отсутствии такой системы.
В целях безопасности осмотрите окружающую зону. Уп р а в л я я
автомобилем, не ориентируясь исключительно на указания
системы помощи при парковке.
Зоны обнаружения препятствий
Расположение передних, угловых и задних
датчиков

Система помощи при парковке*
6-174Начало движения и вождение автомобиля
6
< зависимости от того, установлено ли на вашем автомобиле
тягово-сцепное устройство, систему помощи при парковке
можно перевести в один из двух режимов: для работы с тягово-
сцепным устройством и без него. При работе в режиме «с тягово-
сцепным устройством» зона, где находится тягово-сцепное
устройство, исключается, и датчики не обнаруживают препят-
ствия, находящиеся в ней.

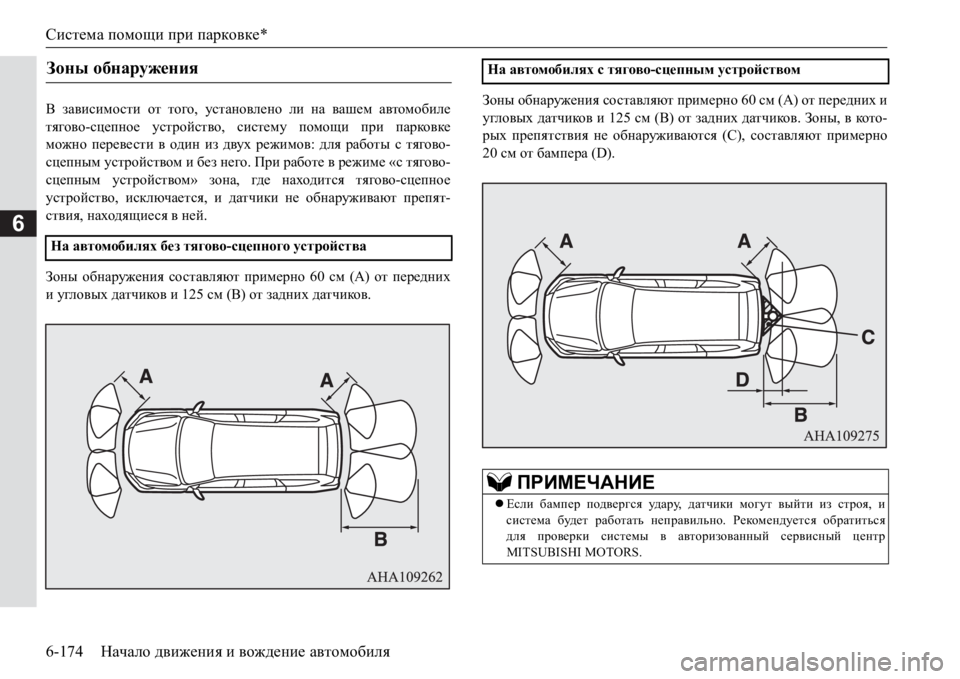

Зоны обнаружения составляют примерно 60 см (А) от передних
иугловых датчиков и 125 см (В) от задних датчиков.Зоны обнаружения составляют примерно 60 см (А) от передних и
угловых датчиков и 125 см (В) от задних датчиков. Зоны, в кото-
рых препятствия не обнаруживаются (С), составляют примерно
20 см от бампера (D).
Зоны обнаружения
На автомобилях без тягово-сцепного устройства
На автомобилях с тягово-сцепным устройством
ПРИМЕЧАНИЕ
Если бампер подвергся уд а ру, датчики могут выйти из строя, и
система будет работать неправильно. Рекомендуется обратиться
для проверки системы в авторизованный сервисный центр
MITSUBISHI MOTORS.

Система помощи при парковке*
Начало движения и вождение автомобиля6-175
6
Сведения о том, как можно изменить конфигурацию зон обнару-
жения, приведены в разделе «Изменение зон обнаружения пре-
пятствий» на стр. 6-171.
Датчики не обнаруживают препятствия, находящиеся под бампе-
ром или в непосредственной близости от него. Если высота препят-
ствия меньше, чем высота расположения датчиков, то датчики
могут сначала обнаружить препятствие, а затем «потерять» его из
виду.
ПРЕДОСТЕРЕЖЕНИЕ
Устанавливайте регистрационный знак непосредственно на место,
отведенное под установку регистрационного знака. Если установ-
лена рамка или накладка регистрационного знака и т. п., то они
могут нарушать работу и сокращать зону обнаружения препятствий
переднего ультразвукового датчика, что может привести к непра-
вильной работе системы помощи при парковке.
Система помощи при парковке может неверно работать в следую-
щих ситуациях:
•Датчики и прилегающие к ним зоны протирались рукой.
•Какие-либо наклейки или аксессуары размещены на датчиках
и прилегающих к ним зонах.
•Датчики или прилегающие к ним зоны покрыты льдом, снегом
или грязью.
•Резкий перепад температуры окружающего воздуха.
•Обледенение датчиков.
•Система воспринимает ультразвуковые сигналы от посторонних
источников (звуковые сигналы других автомобилей, звук двигателей
мотоциклов, звуки торможения, радиоприемники, сильный дождь,
разбрызгиваемая вода, звук цепей противоскольжения и т.д.).
•Слишком высокая или низкая температура датчиков (после очень
долгой стоянки автомобиля под прямыми солнечными лучами или
в холодную погоду).
ПРИМЕЧАНИЕ

Система помощи при парковке*
6-176Начало движения и вождение автомобиля
6
E00648100165

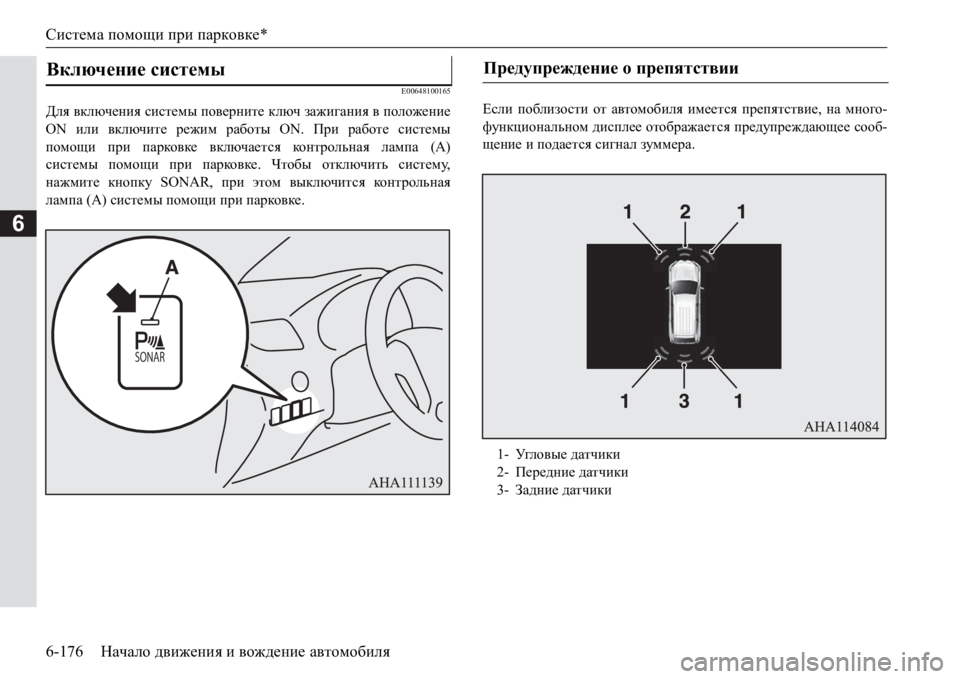

Для включения системы поверните ключ зажигания в положение
ON или включите режим работы ON. При работе системы
помощи при парковке включается контрольная лампа (А)
системы помощи при парковке. Чтобы отключить систему,
нажмите кнопку SONAR, при этом выключится контрольная
лампа (А) системы помощи при парковке.Если поблизости от автомобиля имеется препятствие, на много-
функциональном дисплее отображается предупреждающее сооб-
щение и подается сигнал зуммера.
Включение системы Предупреждение о препятствии
1-Угл о в ы е датчики
2-Передние датчики
3-Задние датчики

Система помощи при парковке*
Начало движения и вождение автомобиля6-177
6
Передний и угловой датчики
Задний датчик (на автомобилях без тягово-сцепного устройства)
Задний датчик (на автомобилях с тягово-сцепным уст ройством)
E00648200065
Зоны обнаружения препятствий можно изменить следующим
образом:
Отключите систему с помощью кнопки SONAR, затем нажмите
эту кнопку снова, уд е р ж и ва й т е ее примерно 3 секунды и отпу-
стите. Зуммер подаст два сигнала, подтверждая, что зоны обна-
ружения изменены.
Отключите систему с помощью кнопки SONAR, затем нажмите
эту кнопку снова, уд е р ж и ва й т е ее примерно 3 секунды и отпу-
стите. Зуммер
подаст один сигнал, подтверждая, что зоны обна-
ружения изменены.
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение/звуковой сигнал
Примерно 60–40 см Прерывистый
Примерно 30–40 см Частый прерывистый
Менее примерно 30см Непрерывный
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение/звуковой сигнал
Примерно 80–125 см Прерывистый
Примерно 80–40 см Частый прерывистый
Менее примерно 40см Непрерывный
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение/звуковой сигнал
Примерно 100–125 см Прерывистый
Примерно 60–100см Частый прерывистый
Менее примерно 60см Непрерывный
ПРЕДОСТЕРЕЖЕНИЕ
Ук а з а н н ы е значения являются примерными и могут меняться под
воздействием различных факторов: температуры, влажности,
формы препятствий.
ПРИМЕЧАНИЕ
Ко гд а ультразвуковые датчики одновременно обнаруживают раз-
личные препятствия, в информационном окне многофункциональ-
ного дисплея отображается примерное расположение препятствий,
обнаруживаемых каждым датчиком. При этом препятствия, рассто-
яние до которых меньше, отображаются приоритетно над другими
обнаруженными препятствиями, и звучит сигнал зуммера, чтобы
предупредить вас о приближении к препятствию.
Изменение зон обнаружения препятствий
На автомобилях с тягово-сцепным устройством
На автомобилях без тягово-сцепного устройства

Система помощи при парковке*
6-178Начало движения и вождение автомобиля
6

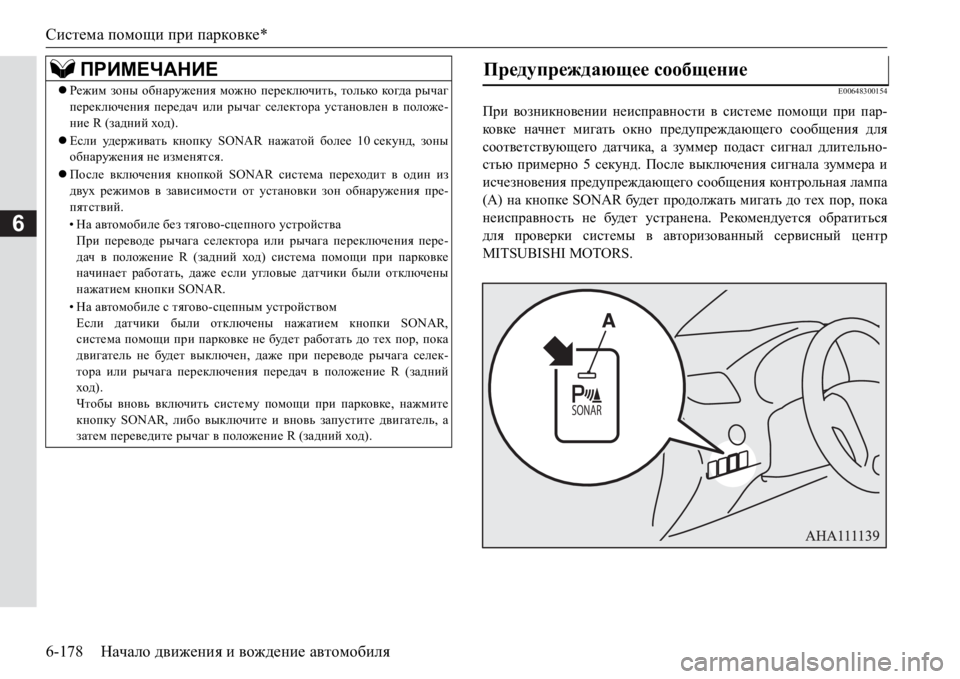

E00648300154
При возникновении неисправности в системе помощи при пар-
ко в ке начнет мигать окно предупреждающего сообщения для
соответствующего датчика, а зуммер подаст сигнал длительно-
стью примерно 5 секунд. После выключения сигнала зуммера и
исчезновения предупреждающего сообщения контрольная лампа
(А) на кнопке SONAR будет продолжать мигать до тех пор, пока
неисправность не будет устранена. Рекомендуется обратиться
для проверки
системы в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Режим зоны обнаружения можно переключить, только ко гд а рычаг
переключения передач или рычаг селектора установлен в положе-
ние R (задний ход).
Если уд е р ж и в ат ь кнопку SONAR нажатой более 10секунд, зоны
обнаружения не изменятся.
После включения кнопкой SONAR система переходит в один из
двух режимов в зависимости от установки зон обнаружения пре-
пятствий.
•На автомобиле без
тягово-сцепного устройства
При переводе рычага селектора или рычага переключения пере-
дач в положение R (задний ход) система помощи при парковке
начинает работать, даже если угловые датчики были отключены
нажатием кнопки SONAR.
•На автомобиле с тягово-сцепным устройством
Если датчики были отключены нажатием кнопки SONAR,
система помощи при парковке не будет работать до тех пор,
пока
двигатель не будет выключен, даже при переводе рычага селек-
тора или рычага переключения передач в положение R (задний
ход).
Чтобы вновь включить систему помощи при парковке, нажмите
кнопку SONAR, либо выключите и вновь запустите двигатель, а
затем переведите рычаг в положение R (задний ход).
Предупреждающее сообщение
