2017 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Краткое руководство
Краткий обзор/краткое руководство1-16
1
E08502000051
Использование системы полного привода
Режим движения
Дорожные условия
Сухая дорога
ствердым
покрытием или
автомагистральДорога
с укатанным
снегомГравийная
дорога
Покрытая
глубоким
снегом или
грязью дорога
Песчаная
дорогаКаменистая
дорога
Система полного
привода
Super select 4WD II
 стр.6-542H или 4H 4H 4HLc или 4LLc 4HLc или 4LLc 4HLc или 4LLc 4HLc или 4LLc
Переключатель
настроек внедорожного
режима движения
(стр. 6-65)−−GRAVEL
(ГРАВИЙ)MUD/SNOW
(ГРЯЗЬ/СНЕГ)SAND
(ПЕСОК)ROCK
(КАМНИ)
Блокировка
дифференциала
задней оси
 стр.6-67−−−Включена*Включена*Включена*
*:Внедорожный режим и блокировка дифференциала задней оси не могут использоваться одновременно. При включении
блокировки
дифференциала задней оси внедорожный режим автоматически отключается. Кроме того, при включенной блокировке
дифференциала задней оси внедорожный режим будет выключен даже при повороте переключателя настроек внедорожного режима
движения.
ПРЕДОСТЕРЕЖЕНИЕ
При движении по пересеченной местности учитывайте профиль дороги и ландшафта и продолжайте движение только после того, как убедитесь,
что детали подвески или нижние части переднего и заднего бамперов не будут касаться поверхности дороги (см. раздел «Габаритные размеры
автомобиля» на стр. 11-5).

Краткое руководство
1-17Краткий обзор/краткое руководство
1
E08501201297
Для выполнения настройки остановите автомобиль в безопасном
месте.
На многофункциональном дисплее отображаются следующие
окна: одометр, счетчик пробега, средний расход топлива и т. д.
См. раздел «Многофункциональный дисплей» на стр.5-4.
Многофункциональный дисплей 1-Экран отображения настроек внедорожного режима
движения*  стр.6-66
2-Окно индикации режима движения  стр.6-60
3-
Символ  стр.5-10
4-Окно индикации выключения системы смягчения
последствий лобового столкновения (FCM) и системы
предотвращения попутных столкновений с ультразвуковым
датчиком (UMS)*  стр. 6-146
5-Окно индикации круиз-ко н т р ол я*  стр.6-104
6-
Окно индикации системы ограничения скорости*  стр. 6-132
7-Окно индикации системы адаптивного круиз-ко н т р ол я
(ACC)* → стр. 6-113
8-
Индикатор или  стр.5-9
9-Информационное окно  стр.5-6
10-Окно индикации положения рычага переключения передач
(для автомобилей с M/T)  стр.6-51
11-Контрольная лампа положения рычага селектора
(для автомобилей с A/T)  стр.6-48
12-Окно индикации температуры охлаждающей жидкости 
стр.5-11
13-Одометр  стр
.5-13
14-Индикация уровня топлива в баке  стр.5-11
15-Индикация температуры наружного воздуха  стр.5-12
ПРИМЕЧАНИЕ
Единицы измерения уровня топлива и температуры наружного
воздуха, язык сообщений и другие параметры дисплея можно
изменять.
См. раздел «Изменение настроек» на стр. 5-20.

2
Общие сведения
Выбор топлива................................................................................2-2
Заправка топлива в бак...................................................................2-4
Ус т а н о в к а дополнительного оборудования..................................2-6
Модернизация/изменения в электросистеме
или системе питания...................................................................2-8
Оригинальные запасные части......................................................2-8
Ук а з а н и я по безопасному обращению с отработанными
маслами и информация по их утилизации................................2-9
Информация по утилизации использованных
аккумуляторных батарей............................................................2-9

Выбор топлива
2-2Общие сведения
2E00200104738
Выбор топлива
Рекомендованное
топливоАвтомобили с бензиновым двигателем
Неэтилированный бензин с октановым чис-
лом (EN228):
по исследовательскому методу не менее 95
Автомобили с дизельным двигателем
Дизельное топливо с цетановым числом
(EN590):
51 или выше
ПРЕДОСТЕРЕЖЕНИЕ
Заправка автомобиля с бензиновым двигателем этилированным
бензином может привести к серьезным повреждениям двигателя и
каталитического нейтрализатора. Запрещается использовать этили-
рованный бензин.
Автомобили с дизельными двигателями рассчитаны только на
использование топлива, качество которого соответствует стандарту
EN 590.
Заправка автомобиля дизельным топливом другого типа (биоди-
зельным топливом, метиловым эфиром и т. д.) может отрицательно
повлиять на характеристики и долговечность двигателя.
Если зимой в автомобилях с дизельными двигателями не использу-
ется специальное зимнее дизельное топливо, лампа предпускового
подогрева дизельного двигателя может мигать, а частота вращения
двигателя может не подниматься выше оборотов холо стого хода из-
за замерзания дизельного топлива. В этом случае дайте двигателю
поработать на холо стом ходу в течение примерно десяти минут, а
затем выключите и сразу снова включите зажигание или режим
работы OFF и ON. Убед и т е с ь, что контрольная лампа предпуско-
вого подогрева дизельного двигателя выключена (см. раздел «Кон-
трольная лампа предпускового подогрева дизельного двигателя» на
стр. 5-54).
ПРИМЕЧАНИЕ
При понижении температуры воздуха текучесть дизельного
топлива существенно снижается из-за выпадения в осадок пара-
фина.
Поэтому существует два вида дизельного топлива: летнее и зимнее.
Это необходимо учитывать при эксплуатации автомобиля в зимний
период. Делайте выбор из двух видов топлива в зависимости от
температуры окружающего воздуха.
Выше –5 °C: летнее дизельное топливо
Ниже –5 °C: зимнее
дизельное топливо
Перед поездкой за границу заранее выясните, какой тип топлива
продается на АЗС той страны, в кото ру ю Вы направляетесь.
Автомобили оснащены автоматическим октан-корректором, однако
использовать неэтилированный бензин с октановым числом 90 и
выше по исследовательскому методу можно лишь в крайнем слу-
чае, если во время поездки заправить автомобиль неэтилирован-
ным бензином
с ОЧ 95 или выше невозможно.
В таких случаях не требуется специально регулировать двигатель.
При заправке неэтилированным бензином с октановым числом 90
ивыше мощность и крутящий момент двигателя снижаются.
ПРЕДОСТЕРЕЖЕНИЕ

Выбор топлива
Общие сведения2-3
2E00203200019
Бензиновый двигатель совместим с бензином марки Е10 (содер-
жащим 10% этанола) в соответствии с европейским стандартом
EN 228.
При использовании бензина низкого качества возможны такие
неисправности, как затрудненный пуск, остановка двигателя, шум
и неравномерная работа двигателя. В случае возникновения таких
неисправностей попробуйте использовать бензин другого произво-
дителя/другого сорта.
Если контрольная лампа диагностики двигателя включается, как
можно скорее обратитесь для проверки системы в авторизованный
сервисный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕБензин Е10
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать бензин с объемной долей этанола (эти-
лового спирта) более 10%.
Использование топлива с концентрацией этанола более 10% может
привести к повреждению топливной системы, двигателя автомо-
биля, датчиков двигателя, а также выпускной системы.

Заправка топлива в бак
2-4Общие сведения
2E00200204234

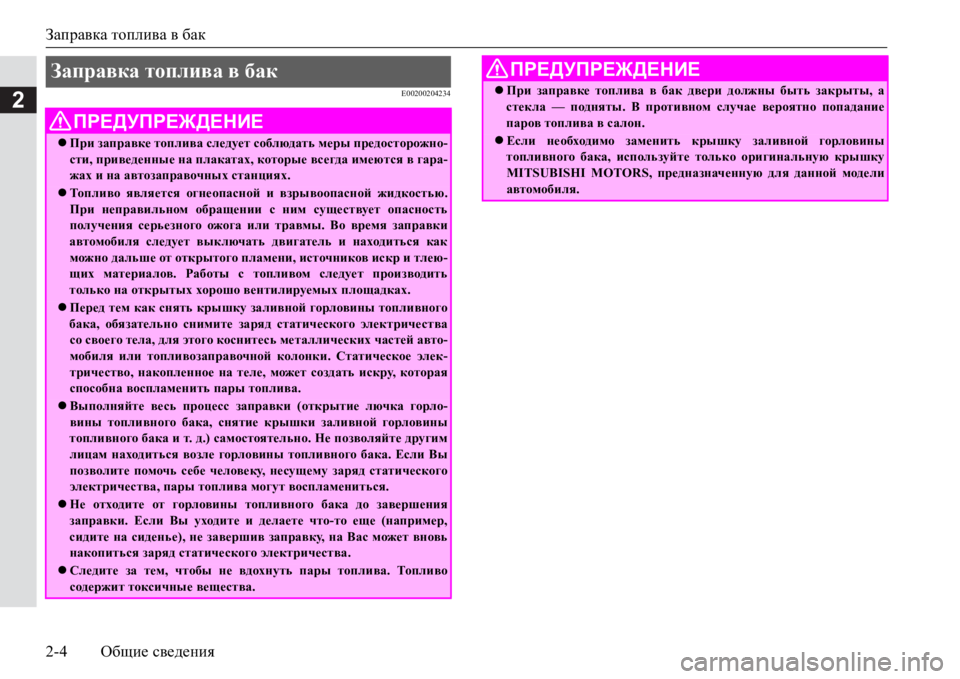

Заправка топлива в бак
ПРЕДУПРЕЖДЕНИЕ
При заправке топлива следует соблюдать меры предосторожно-
сти, приведенные на плакатах, которые всегда имеются в гара-
жах и на автозаправочных станциях.
Топливо является огнеопасной и взрывоопасной жидкостью.
При неправильном обращении с ним существует опасность
получения серьезного ожога или травмы. Во время заправки
автомобиля следует выключать двигатель и находиться как
можно дальше от открытого пламени, источников искр и тлею-
щих материалов. Работы с топливом следует производить
только на открытых хорошо вентилируемых площадках.
Перед тем как снять крышку заливной горловины топливного
бака, обязательно снимите заряд статического электричества
со своего тела, для этого коснитесь металлических частей авто-
мобиля или топливозаправочной колонки. Статическое элек-
тричество, накопленное на теле, может создать искру, которая
способна воспламенить пары топлива.
Выполняйте весь процесс заправки (открытие лючка горло-
вины топливного бака, снятие крышки заливной горловины
топливного бака и т. д.) самостоятельно. Не позволяйте другим
лицам находиться возле горловины топливного бака. Если Вы
позволите помочь себе человеку, несущему заряд статического
электричества, пары топлива могут воспламениться.
Не отходите от горловины топливного бака до завершения
заправки. Если Вы уходите и делаете что-то еще (например,
сидите на сиденье), не завершив заправку, на Вас может вновь
накопиться заряд статического электричества.
Следите за тем, чтобы не вдохнуть пары топлива. Топливо
содержит токсичные вещества.
При заправке топлива в бак двери должны быть закрыты, а
стекла — подняты. В противном случае вероятно попадание
паров топлива в салон.
Если необходимо заменить крышку заливной горловины
топливного бака, используйте только оригинальную крышку
MITSUBISHI MOTORS, предназначенную для данной модели
автомобиля.
ПРЕДУПРЕЖДЕНИЕ

Заправка топлива в бак
Общие сведения2-5
2Автомобили с бензиновым двигателем: 70 литров.
Автомобили с дизельным двигателем: 68 литров.

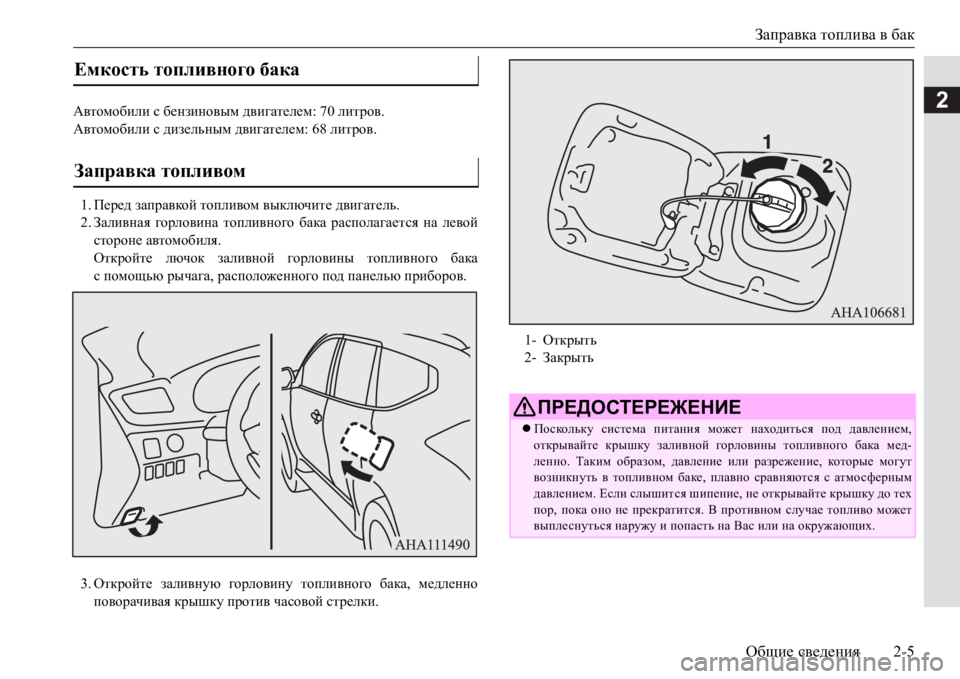

1.Перед заправкой топливом выключите двигатель.
2.Заливная горловина топливного бака располагается на левой
стороне автомобиля.
Откройте лючок заливной горловины топливного бака
спомощью рычага, расположенного под панелью приборов.
3.Откройте заливную горловину топливного бака, медленно
поворачивая крышку против часовой стрелки.
Емкость топливного бака
Заправка топливом
1-Открыть
2-Закрыть
ПРЕДОСТЕРЕЖЕНИЕ
Поскольку система питания может находиться под давлением,
открывайте крышку заливной горловины топливного бака мед-
ленно. Таким образом, давление или разрежение, которые могут
возникнуть в топливном баке, плавно сравняются с атмо сферным
давлением. Если слышится шипение, не открывайте крышку до тех
пор, пока оно не прекратится. В противном случае топливо может
выплеснуться наружу и
попасть на Вас или на окружающих.

Установка дополнительного оборудования
2-6Общие сведения
2
4.Вставляйте заправочный пистолет как можно гл убже внутрь
заливной горловины топливного бака.
5.Ко гда подача топлива из заправочного пистолета автоматиче-
ски прекратится, заправка топливом должна быть завершена.
6.Чтобы закрыть крышку заливной горловины топливного бака,
медленно вращайте ее по часовой стрелке, пока не услышите
щелчки, затем аккуратно закройте лючок заливной горловины
топливного бака.
E00200302374
Рекомендуется обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS.
Ус т а н о в к а аксессуаров и дополнительного оборудования
должна производиться в строгом соответствии с норматив-
ными документами, действующими в стране, где эксплуати-
руется автомобиль, а также в соответствии с руководствами и
с учетом предупреждений, содержащихся в сопроводитель-
ной документации к аксессуарам и оборудованию.
Неправильное подключение дополнительного электрообору-
дования
может привести к пожару. Поэтому обязательно
прочтите раздел «Модернизация/изменения в электросистеме
или системе питания» в настоящем руководстве.
ПРИМЕЧАНИЕ

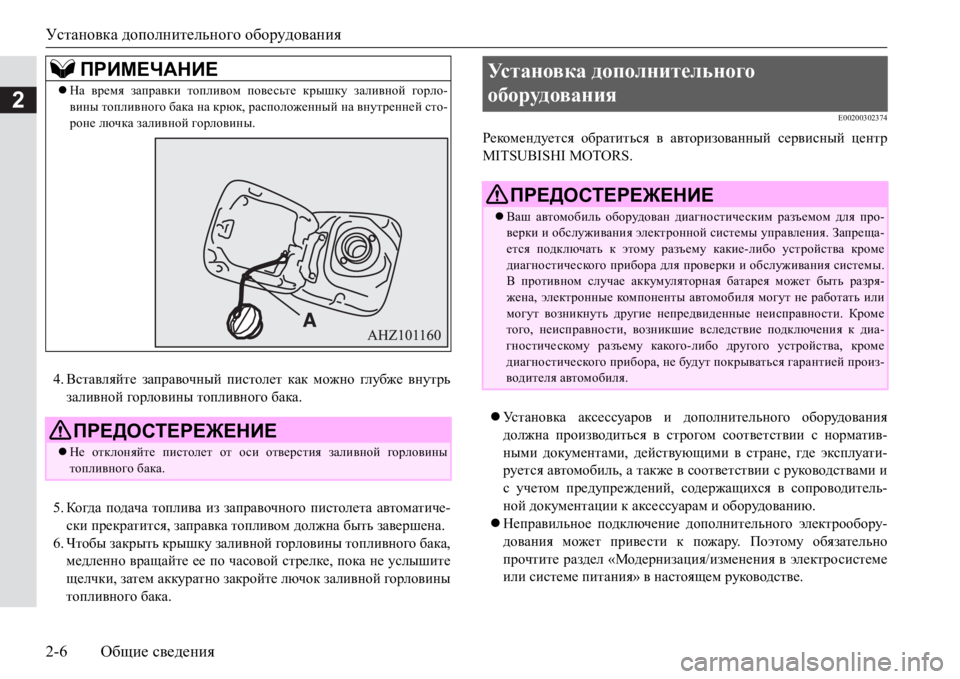

На время заправки топливом повесьте крышку заливной горло-
вины топливного бака на крюк, расположенный на внутренней сто-
роне лючка заливной горловины.
ПРЕДОСТЕРЕЖЕНИЕ
Не отклоняйте пистолет от оси отверстия заливной горловины
топливного бака.
Ус т а н о в к а дополнительного
оборудования
ПРЕДОСТЕРЕЖЕНИЕ
Ваш автомобиль оборудован диагностическим разъемом для про-
верки и обслуживания электронной системы управления. Запреща-
ется подключать к этому разъему какие-либо устройства кроме
диагностического прибора для проверки и обслуживания системы.
В противном случае аккумуляторная батарея может быть разря-
жена, электронные компоненты автомобиля могут не работать или
могут возникнуть другие непредвиденные неисправности.
Кроме
того, неисправности, возникшие вследствие подключения к диа-
гностическому разъему какого-либо другого устройства, кроме
диагностического прибора, не будут покрываться гарантией произ-
водителя автомобиля.
