2017 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп
Техническое обслуживание автомобиля10-51
10
E01004202813
1.Откройте дверь багажного отделения.
2.Выверните винты (А), затем сдвиньте отражатель или задний
противотуманный фонарь по направлению к задней части
автомобиля, чтобы вывести из зацепления фиксатор.3.Выверните винты (С), затем потяните комбинированный
фонарь по направлению к задней части автомобиля, чтобы паз
(B) и направляющие штифты (С) комбинированного фонаря
вышли из кузова.
Задний комбинированный фонарь

Замена ламп
10-52Техническое обслуживание автомобиля
10
4.Все патроны с лампами извлекаются поворотом против
часовой стрелки.5.Лампа устанавливается в порядке, обратном порядку снятия.
F-Задние габаритные огни и стоп-сигналы (с лампами
накаливания)
Извлеките лампу, одновременно нажимая на нее
и поворачивая против часовой стрелки.
G-Задний указатель поворота
Извлеките лампу, потянув за нее.
H-Лампа света заднего хода
Извлеките лампу, потянув за
нее.
ПРИМЕЧАНИЕ
Устанавливая комбинированный фонарь на место, совместите паз
(J) и направляющие штифты (K) на фонаре с защелкой (L) и отвер-
стиями (M) в кузове.

Замена ламп
Техническое обслуживание автомобиля10-53
10
E01004602237

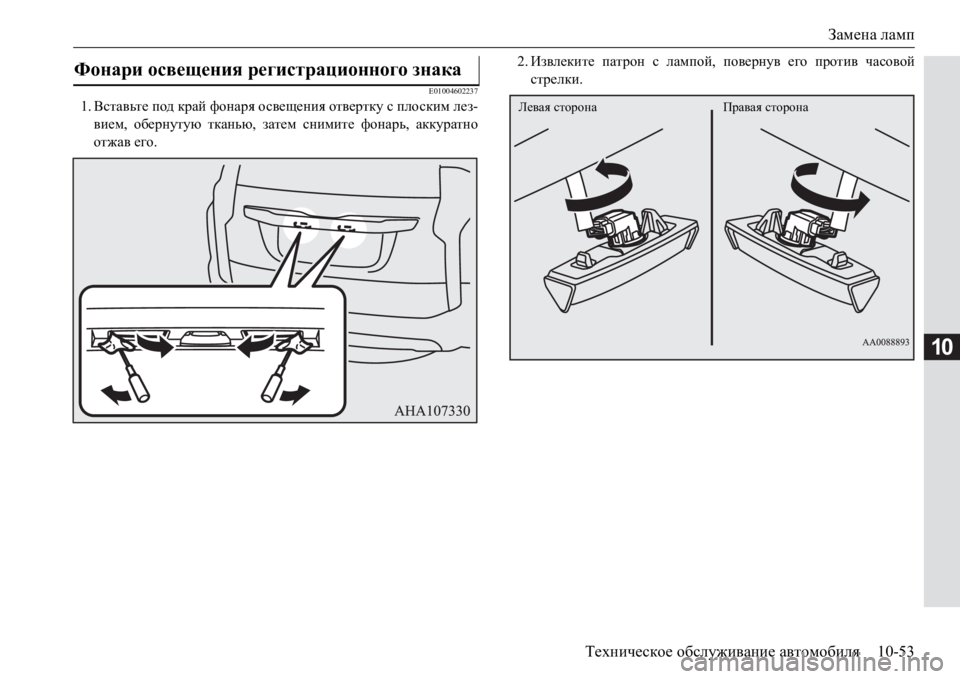

1.Вставьте под край фонаря освещения отвертку с плоским лез-
вием, обернутую тканью, затем снимите фонарь, аккуратно
отжав его.2.Извлеките патрон с лампой, повернув его против часовой
стрелки.
Фонари освещения регистрационного знака
Левая сторона Правая сторона

Замена ламп
10-54Техническое обслуживание автомобиля
10
3.Извлеките лампу, потянув за нее.4.Лампа устанавливается в порядке, обратном порядку снятия.
ПРИМЕЧАНИЕ
Устанавливая фонарь освещения на место, сначала вставьте
защелку (А), а затем совместите и вставьте защелку (B).
Левая сторона Правая сторона

11
Технические характеристики
Идентификационные таблички и надписи................................. 11-2
Габаритные размеры автомобиля................................................ 11-5
Эксплуатационные характеристики автомобиля....................... 11-6
Весовые параметры автомобиля................................................. 11-6
Технические характеристики двигателя..................................... 11-8
Электрооборудование................................................................... 11-9
Шины и кол е сн ые диски.............................................................. 11-9
Расход топлива............................................................................ 11-10
Заправочные объемы.................................................................. 11-11

Идентификационные таблички и надписи
11-2Технические характеристики
11
E01100105249

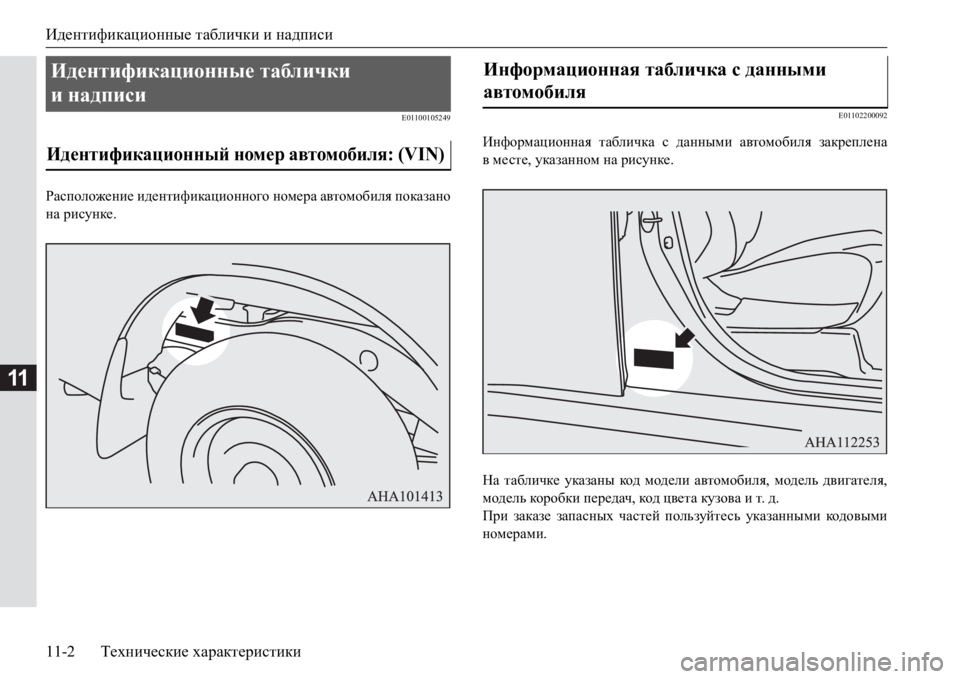

Расположение идентификационного номера автомобиля показано
на рисунке.
E01102200092
Информационная табличка с данными автомобиля закреплена
вместе, указанном на рисунке.
На табличке указаны код модели автомобиля, модель двигателя,
модель коробки передач, код цвета кузова и т.д.
При заказе запасных частей пользуйтесь указанными код о в ым и
номерами.
Идентификационные таблички
и надписи
Идентификационный номер автомобиля: (VIN)
Информационная табличка с данными
автомобиля

Идентификационные таблички и надписи
Технические характеристики11-3
11
E01102500141

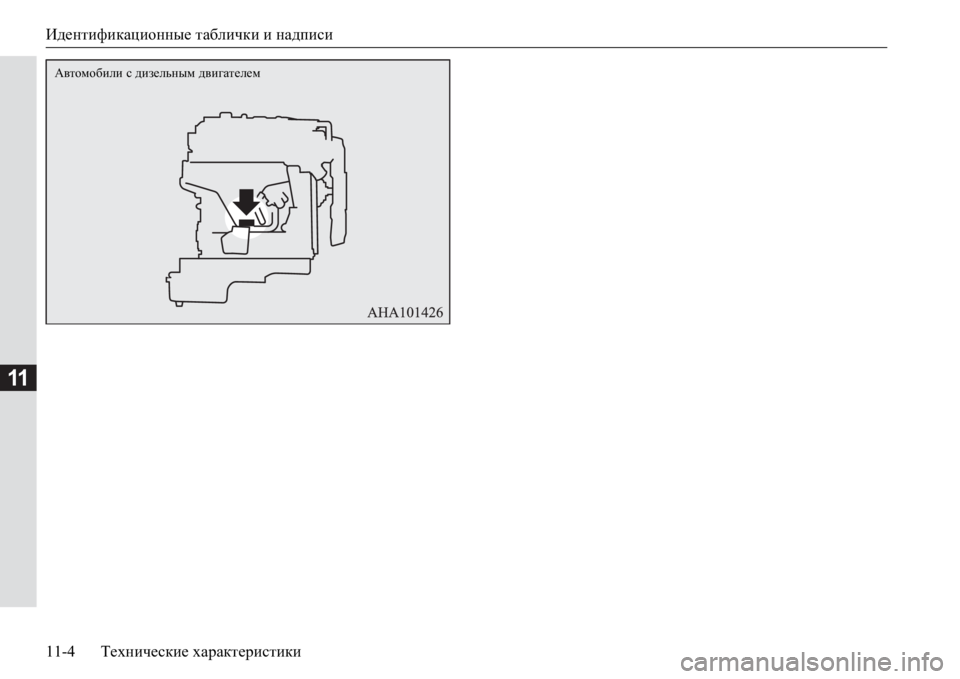

Модель и номер двигателя выбиты на блоке цилиндров двигателя
(см. рисунок).
1-Код модели автомобиля
2-Код модели двигателя
3-Код модели коробки передач
4-Передаточное число гла в но й передачи
5-Код цвета кузова
6-Код отделки салона
7-Код дополнительного оборудования
Модель/номер двигателя
Автомобили с бензиновым двигателем

Идентификационные таблички и надписи
11-4Технические характеристики
11
:\lhfh[beb с дизельным двигателем
