Общее техническое обслуживание
Техническое обслуживание автомобиля10-27
10
E01002701631
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.Включите комбинированный переключатель освещения, чтобы
проверить работу всех осветительных приборов.
Если осветительные приборы не включаются, это может гово-
рить о том, что перегорел предохранитель или неисправна лампа.
Сначала проверьте предохранители. Если перегоревшие предо-
хранители не обнаружены
, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен
вразделах «Предохранители» на стр. 10-28 и «Замена ламп»
на стр. 10-36.
Если предохранители и лампы в порядке, обратитесь в авторизо-
ванный сервисный центр MITSUBISHI MOTORS для проверки и
ремонта автомобиля.
Запустите двигатель и проверьте работу всех контрольно-измери-
тельных приборов и контрольных ламп.
При обнаружении неисправностей
обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Проверьте состояние всех замков и петель, при необходимости
смажьте их.
Общее техническое обслуживание
Утечка топлива, охлаждающей жидкости,
масла и отработавших газов
ПРЕДУПРЕЖДЕНИЕ
Запрещается эксплуатировать автомобиль, если есть подозре-
ние на утечку топлива или чувствуется запах топлива. Обрати-
тесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
Работа наружных и внутренних
осветительных приборов
Работа контрольно-измерительных приборов
и контрольных ламп
Смазка петель и замков

Плавкие вставки
10-28Техническое обслуживание автомобиля
10
E01002901718
Плавкие вставки предотвращают возгорание, если через отдель-
ные электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки элек-
трооборудования автомобиля в авторизованный сервисный центр
MITSUBISHI MOTORS.
См. раздел «Таблица расположения предохранителей в блоке,
находящемся в салоне» на стр. 10-30 и «Таблица расположения
предохранителей в блоке, находящемся в моторном отсеке» на
стр
. 10-32.
E01003001211
E01007601622
Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки каждая цепь снабжена пре-
дохранителем.
Блоки предохранителей установлены в салоне и в моторном
отеке.
Плавкие вставки
ПРЕДУПРЕЖДЕНИЕ
Запрещается заменять плавкие вставки другими токопроводя-
щими предметами: это может привести к возгоранию автомо-
биля, уничтожению имущества и тяжелой или даже
несовместимой с жизнью травме.
Предохранители
Расположение блока предохранителей

Предохранители
Техническое обслуживание автомобиля10-29
10

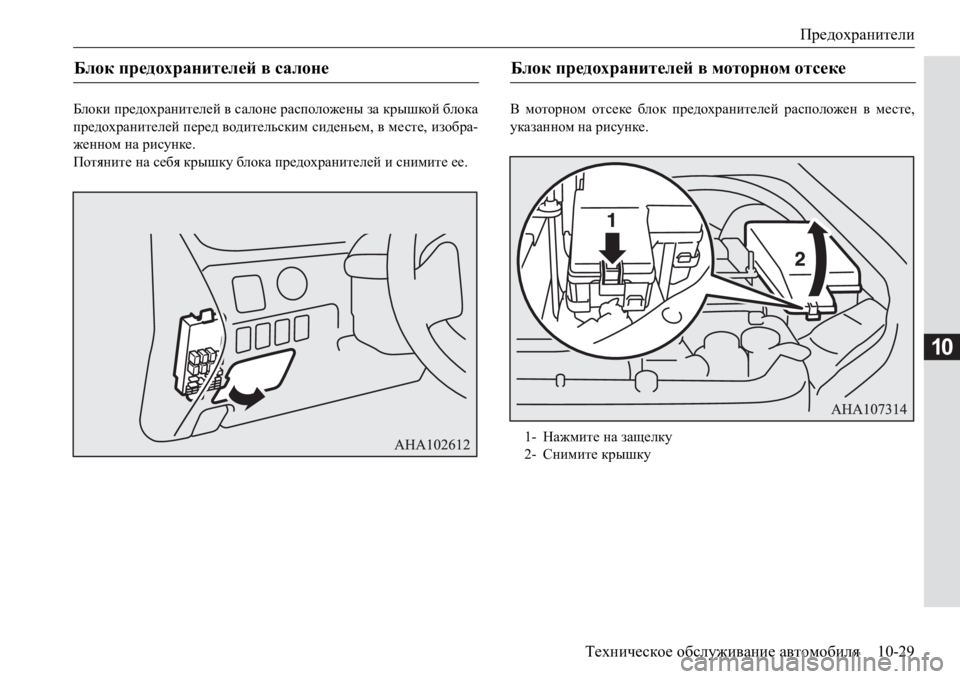

Блоки предохранителей в салоне расположены за крышкой блока
предохранителей перед водительским сиденьем, в месте, изобра-
женном на рисунке.
Потяните на себя крышку блока предохранителей и снимите ее.В моторном отсеке блок предохранителей расположен в месте,
указанном на рисунке.
Блок предохранителей в салоне Блок предохранителей в моторном отсеке
1-Нажмите на защелку
2-Снимите крышку

Предохранители
10-30Техническое обслуживание автомобиля
10
E01007701900
Номинальный ток и защищаемые цепи указаны на внутренней
стороне крышки блока предохранителей в салоне, а также на
внутренней стороне крышки блока предохранителей, располо-
женного в моторном отсеке.E01007902068
Номинальный ток предохранителей
ПРИМЕЧАНИЕ
Запасные предохранители находятся в блоке предохранителей
в моторном отсеке. Для замены следует использовать предохрани-
тель, рассчитанный на такой же номинальный ток, как у перегорев-
шего предохранителя.

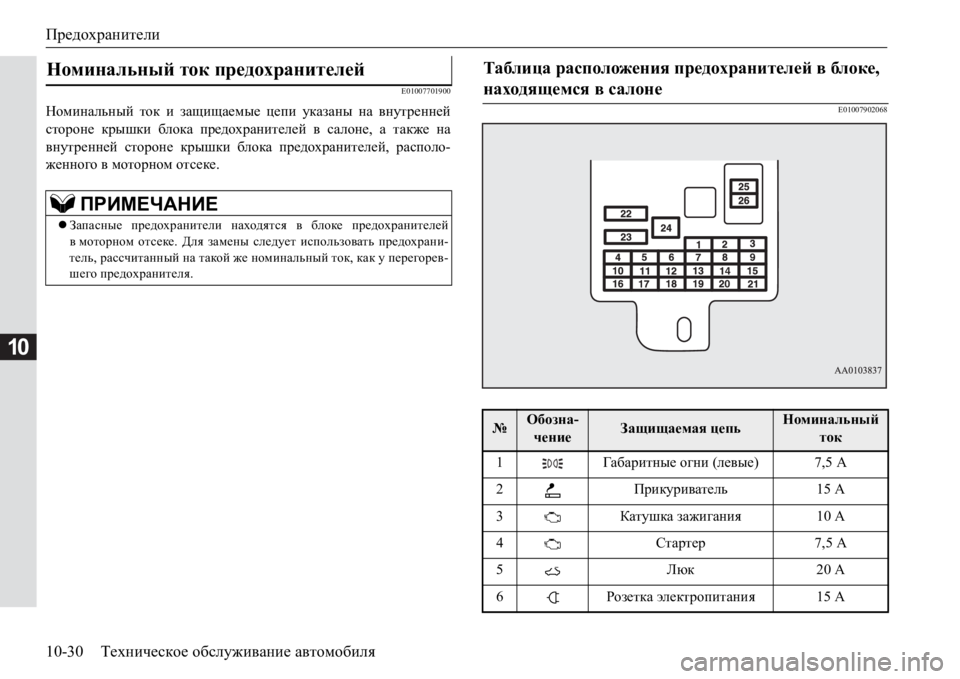

Таблица расположения предохранителей в блоке,
находящемся в салоне
№ Обозна-
чение Защищаемая цепьНоминальный
ток
1 Габаритные огни (левые)7,5 А
2Прикуриватель15 А
3 Катушка зажигания10 А
4Стартер7,5 А
5Люк20 А
6Розетка электропитания 15 А

Предохранители
Техническое обслуживание автомобиля10-31
10
*: Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем. 7 Габаритные огни (правые)7,5 А
8Наружные зеркала заднего
вида7,5 А
9Блок управления
двигателем7,5 А
10 Блок управления7,5 А
11 Задний противотуманный
фонарь10 А
12Центральный замок15 А
13 Лампа освещения
салона15 А
14Очиститель заднего стекла15 А
15Комбинация приборов10 А
16Реле7,5 А
17Обогрев сидений20 А
18Цепи дополнительного
оборудования10 А
19Обогрев наружных зеркал
заднего вида7,5 А
20Очиститель ветрового
стекла20 А
21Фонари заднего хода7,5 А
22 Обогреватель заднего
стекла30 А
№ Обозна-
чение Защищаемая цепьНоминальный
ток
23 Отопитель30 А
24Электропривод сидений40 А*
25 Радио10 А
26Электронный блок
управления20 А
№ Обозна-
чение Защищаемая цепьНоминальный
ток

Предохранители
10-32Техническое обслуживание автомобиля
10
E01008002109
Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке

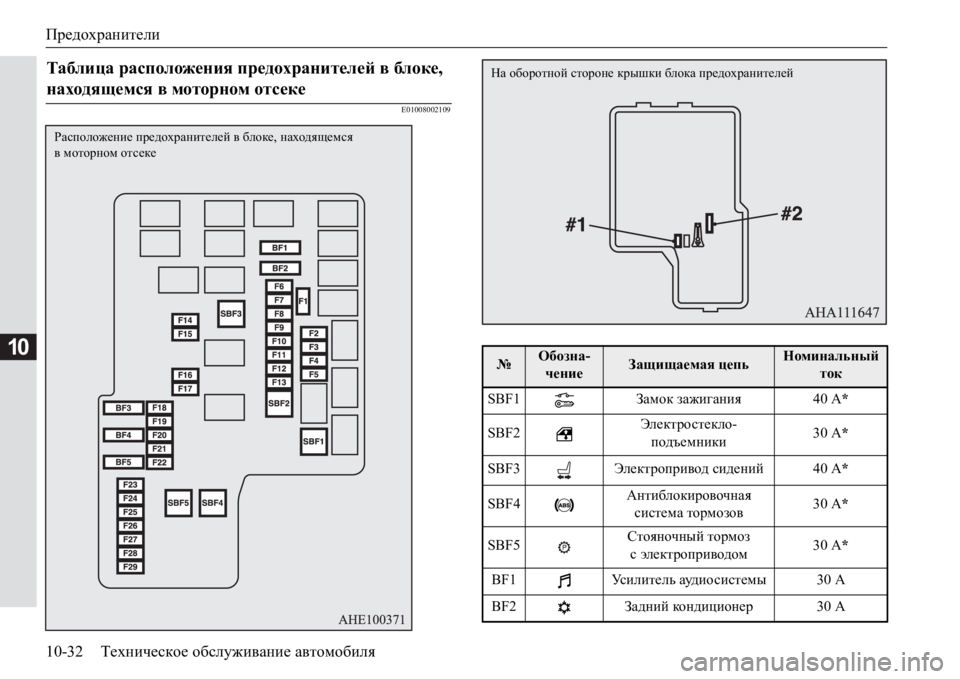

Расположение предохранителей в блоке, находящемся
в моторном отсеке
№Обозна-
чениеЗащищаемая цепьНоминальный
ток
SBF1Замок зажигания40 А*
SBF2Электростекло-
подъемники30 А*
SBF3Электропривод сидений40 А*
SBF4Антиблокировочная
система тормозов30 А*
SBF5Стояночный тормоз
с электроприводом30 А*
BF1Ус и л и т е л ь ауди о с ист ем ы30 А
BF2Задний кондиционер30 А
На оборотной стороне крышки блока предохранителей

Предохранители
Техническое обслуживание автомобиля10-33
10
BF3 — — —
BF4Преобразователь
постоянного тока
в постоянный
(ауд ио с ист ема)30 А
BF5Преобразователь
постоянного тока в
постоянный (A/T)30 А
F1 — — —
F2Двигатель20 А
F3Топливный насос15 А
F4Интеллектуальная
система управления АКБ7,5 А
F5Стартер7,5 А
F6Подогреватель топливной
магистрали20 А
Привод дроссельной
заслонки15 А
F7Кондиционер20 А
F8Автоматическая коробка
передач20 А
F9Дневные ходовые огни10 А
F10Генератор7,5 А
№Обозна-
чениеЗащищаемая цепьНоминальный
ток
F11Система управления
двигателем7,5 А
F12Катушка зажигания10 А
F13Противотуманные фары15 А
F14Фара дальнего света
(левая)10 А
F15Фара дальнего света
(правая)10 А
F16Фара ближнего света
(левая)15 А
F17Фара ближнего света
(правая)15 А
F18Обогрев рулевого кол е с а15 А
F19Аварийная световая
сигнализация15 А
F20 — — —
F21Электродвигатель
вентилятора системы
охлаждения двигателя20 А
F22Стоп-сигналы
(лампы
стоп-сигналов)15 A
F23 T/F 20 А
F24Подогрев задних сидений20 А
№Обозна-
чениеЗащищаемая цепьНоминальный
ток

Предохранители
10-34Техническое обслуживание автомобиля
10
*: Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители
на 7,5А, 10 А и 15А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить следующими:
7,5 А: наружные зеркала заднего
вида
10 А: цепи дополнительного оборудования
15 А: прикуриватель
После установки запасных предохранителей при первой возмож-
ности замените их предохранителями требуемого номинала.
E01008100366
F25Омыватель фар20 А
F26Звуковой сигнал
противоугонной системы20 А
F27Звуковой сигнал10 А
F28 — — —
F29 — — —
№1—Запасной предохранитель20 А
№2—Запасной предохранитель30 А
№Обозна-
чениеЗащищаемая цепьНоминальный
токЦветовая кодировка предохранителей
Номинальный
токЦвет
7,5 А Коричневый
10 АКрасный
15 AСиний
20 АЖелтый
30 АЗеленый (ножевой) /
розовый (плавкая вставка)
40 А Зеленый (плавкая вставка)
