2017 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Вентиляционные дефлекторы
Создание комфортных условий в салоне7-7
7
Выбор режима подачи воздуха и поступление воздуха из передних дефлекторов
Подача воздуха в верхнюю часть
салона Подача воздуха к ногам и в верхнюю
часть салона Подача воздуха к ногам
Подача воздуха к ногам и обдув стекол Обдув стекол
ПРИМЕЧАНИЕ
При использовании режимов следует переключиться в режим забора наружного воздуха, чтобы предотвратить запотевание стекол.

Климатическая установка с автоматическим управлением*
7-8Создание комфортных условий в салоне
7
E00702401537
Кондиционер можно включить только при работающем двигателе.
Использование
•Изменение направления подачи воздуха через передние вен-
тиляционные дефлекторы  стр.7-6
•Обдув ветрового стекла и боковых стекол  стр.7-9
•Работа системы в автоматическом режиме  стр.7-10
•Управление работой системы в ручном режиме  стр.7-11
•Настройка скорости вращения вентилятора  стр.7-12
•Регулирование температуры  стр.7-12

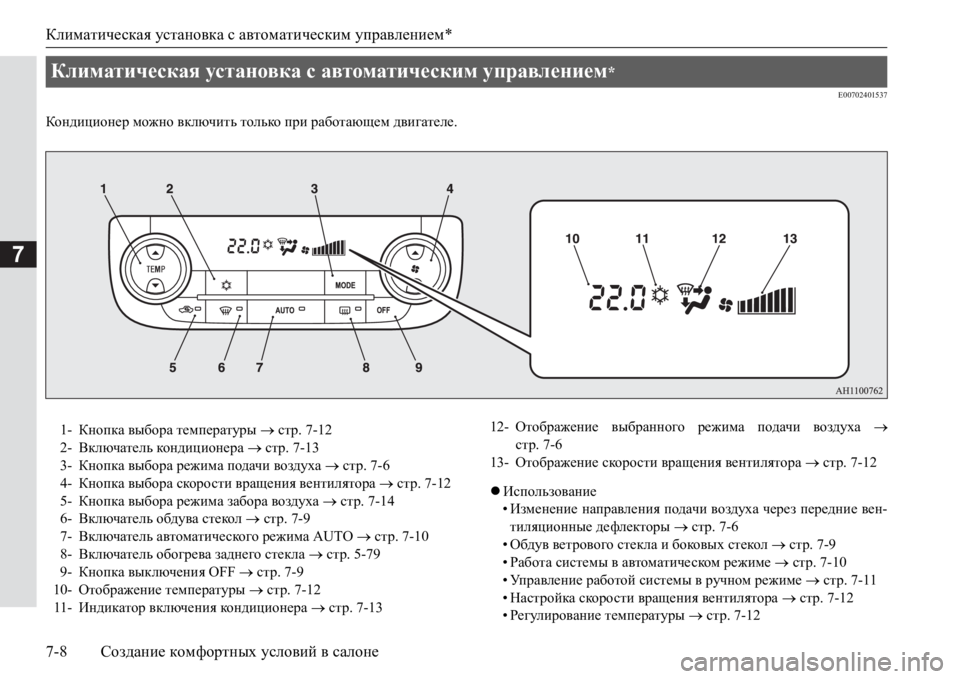

Климатическая установка с автоматическим управлением*
1-Кнопка выбора температуры  стр.7-12
2-Включатель кондиционера  стр.7-13
3-Кнопка выбора режима подачи воздуха  стр.7-6
4-Кнопка выбора скорости вращения вентилятора  стр.7-12
5-Кнопка выбора режима забора воздуха  стр.7-14
6-Включатель обдува стекол  стр.7-9
7-Включатель автоматического режима AUTO  стр.7-10
8-Включатель обогрева заднего стекла  стр.5-79
9-
Кнопка выключения OFF  стр.7-9
10-Отображение температуры  стр.7-12
11-Индикатор включения кондиционера  стр.7-1312-Отображение выбранного режима подачи воздуха 
стр.7-6
13-Отображение скорости вращения вентилятора  стр.7-12

Климатическая установка с автоматическим управлением*
Создание комфортных условий в салоне7-9
7
•Включение/выключение системы  стр.7-13
•Переключение в режим забора наружного воздуха и в режим
рециркуляции  стр.7-14
•Движение в условиях загрязненного наружного воздуха 
стр.7-14
E00772200050

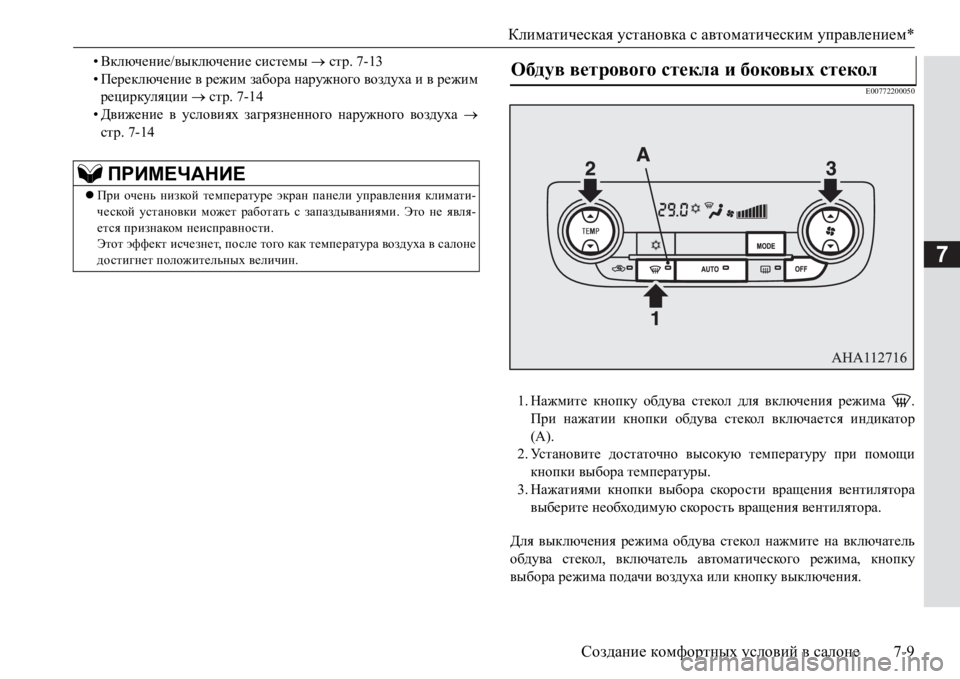

1.Нажмите кнопку обдува стекол для включения режима .
При нажатии кнопки обдува стекол включается индикатор
(A).
2.Ус т а н о в и т е достаточно высокую температуру при помощи
кнопки выбора температуры.
3.Нажатиями кнопки выбора скорости вращения вентилятора
выберите необходимую скорость вращения вентилятора.
Для выключения режима обдува стекол нажмите на включатель
обдува стекол, включатель автоматического режима, кнопку
выбора режима подачи
воздуха или кнопку выключения.
ПРИМЕЧАНИЕ
При очень низкой температуре экран панели управления климати-
ческой установки может работать с запаздываниями. Это не явля-
ется признаком неисправности.
Этот эффект исчезнет, после того как температура воздуха в салоне
достигнет положительных величин.
Обдув ветрового стекла и боковых стекол

Климатическая установка с автоматическим управлением*
7-10Создание комфортных условий в салоне
7
E00704102522
В обычных условиях выбирайте автоматический режим работы
системы, действуя следующим образом:

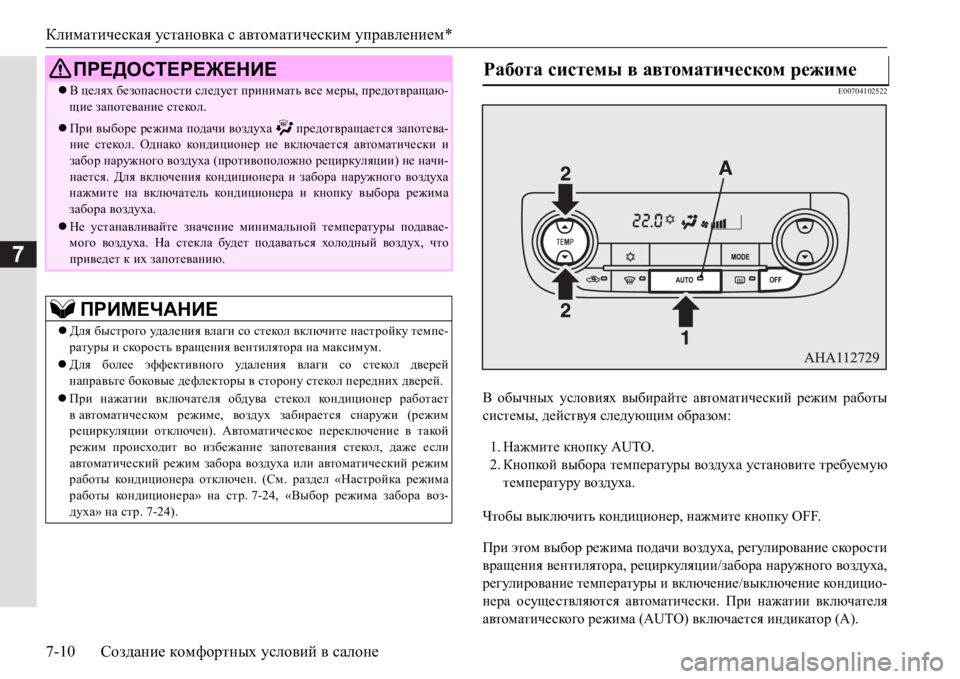

1.Нажмите кнопку AUTO.
2.Кнопкой выбора температуры воздуха установите требуемую
температуру воздуха.
Чтобы выключить кондиционер, нажмите кнопку OFF.
При этом выбор режима подачи воздуха, регулирование скорости
вращения вентилятора, рециркуляции/забора наружного воздуха,
регулирование температуры и включение/выключение кондицио-
нера осуществляются автоматически. При нажатии
включателя
автоматического режима (AUTO) включается индикатор (A).
ПРЕДОСТЕРЕЖЕНИЕ
В целях безопасности следует принимать все меры, предотвращаю-
щие запотевание стекол.
При выборе режима подачи воздуха предотвращается запотева-
ние стекол. Однако кондиционер не включается автоматически и
забор наружного воздуха (противоположно рециркуляции) не начи-
нается. Для включения кондиционера и забора наружного воздуха
нажмите на включатель кондиционера и кнопку выбора режима
забора воздуха.
Не устанавливайте значение минимальной температуры подавае-
мого воздуха. На стекла будет подаваться холодный воздух, что
приведет к их запотеванию.
ПРИМЕЧАНИЕ
Для быстрого удаления влаги со стекол включите настройку темпе-
ратуры и скорость вращения вентилятора на максимум.
Для более эффективного удаления влаги со стекол дверей
направьте боковые дефлекторы в сторону стекол передних дверей.
При нажатии включателя обдува стекол кондиционер работает
вавтоматическом режиме, воздух забирается снаружи (режим
рециркуляции отключен). Автоматическое переключение в такой
режим происходит во избежание запотевания стекол, даже если
автоматический режим забора воздуха или автоматический режим
работы кондиционера отключен. (См. раздел «Настройка режима
работы кондиционера» на стр. 7-24, «Выбор режима забора воз-
духа» на стр. 7-24).
Работа системы в автоматическом режиме

Климатическая установка с автоматическим управлением*
Создание комфортных условий в салоне7-11
7
E00704201252
Управлять скоростью вентилятора и режимом подачи воздуха
можно вручную, выбрав требуемый режим работы с помощью
кнопки выбора скорости вращения вентилятора и кнопки выбора
режима подачи воздуха.
Чтобы вернуться в автоматический режим работы, нажмите
кнопку AUTO.
ПРИМЕЧАНИЕ
Если при работе системы в автоматическом режиме изменить
настройки с помощью кнопки выбора скорости вращения вентиля-
тора, включателя кондиционера, кнопки выбора режима подачи
воздуха или кнопки выбора режима забора воздуха, то настройки,
выбранные вручную, будут приоритетными. Уп р а в л е н и е осталь-
ными функциями будет осуществляться в автоматическом режиме.

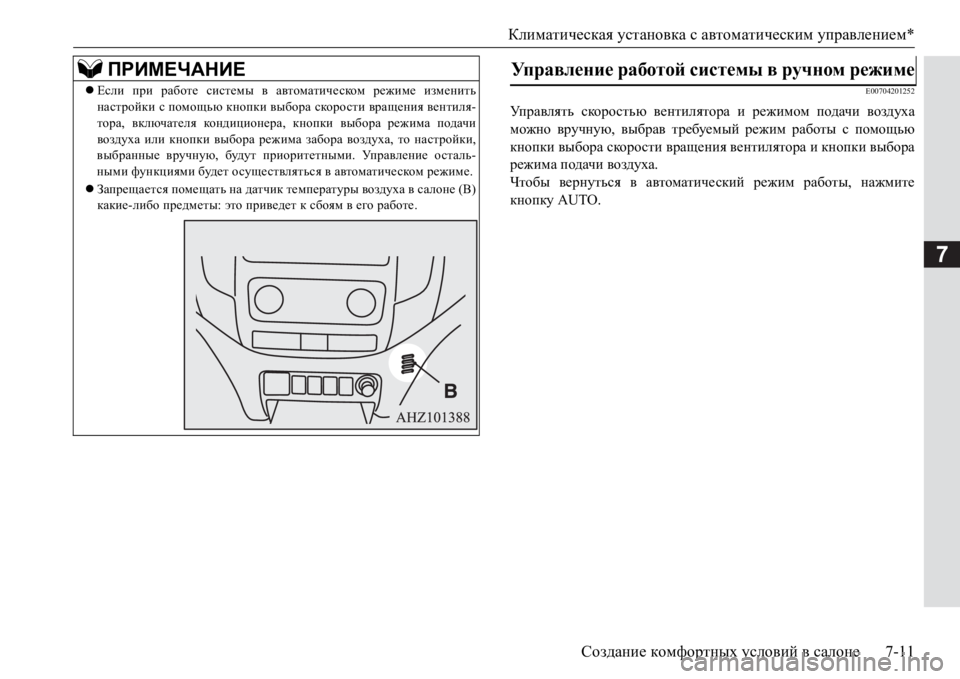

Запрещается помещать на датчик температуры воздуха
в салоне (B)
какие-либо предметы: это приведет к сбоям в его работе.
Управление работой системы в ручном режиме

Климатическая установка с автоматическим управлением*
7-12Создание комфортных условий в салоне
7
E00772300022

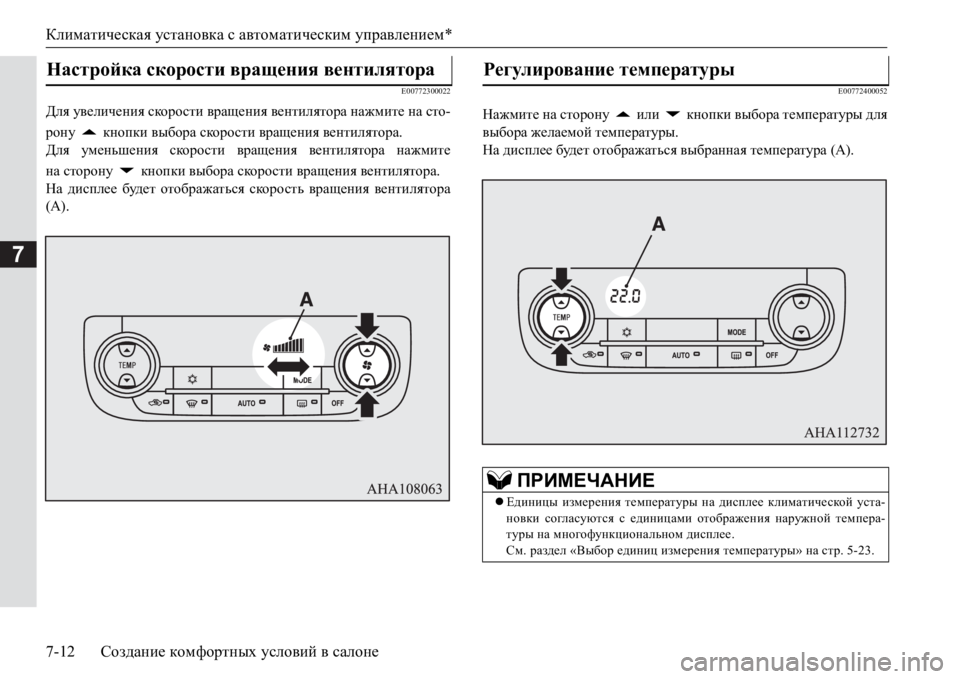

Для увеличения скорости вращения вентилятора нажмите на сто-
рону кнопки выбора скорости вращения вентилятора.
Для уменьшения скорости вращения вентилятора нажмите
на сторону кнопки выбора скорости вращения вентилятора.
На дисплее будет отображаться скорость вращения вентилятора
(А).
E00772400052
Нажмите на сторону или кнопки выбора температуры для
выбора желаемой температуры.
На дисплее будет отображаться выбранная температура (А).
Настройка скорости вращения вентилятора Регулирование температуры
ПРИМЕЧАНИЕ
Единицы измерения температуры на дисплее климатической уста-
новки согласуются с единицами отображения наружной темпера-
туры на многофункциональном дисплее.
См. раздел «Выбор единиц измерения температуры» на стр. 5-23.

Климатическая установка с автоматическим управлением*
Создание комфортных условий в салоне7-13
7
E00772900060

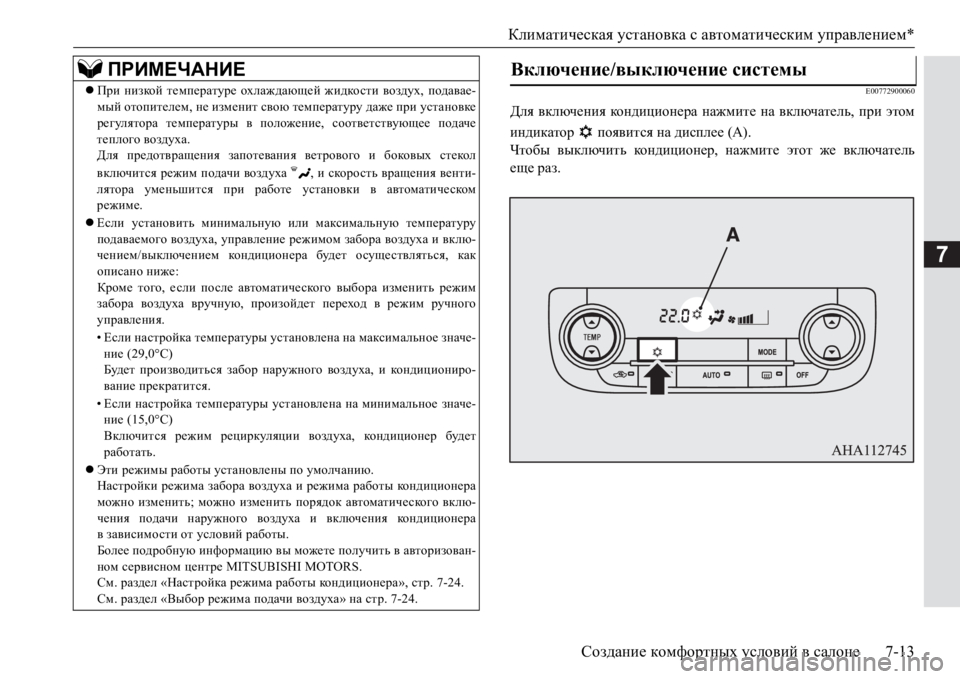

Для включения кондиционера нажмите на включатель, при этом
индикатор появится на дисплее (А).
Чтобы выключить кондиционер, нажмите этот же включатель
еще раз.
При низкой температуре охлаждающей жидкости воздух, подавае-
мый отопителем, не изменит свою температуру даже при установке
регулятора температуры в положение, соответствующее подаче
теплого воздуха.
Для предотвращения запотевания ветрового и боковых стекол
включится режим подачи воздуха , и скорость вращения венти-
лятора уменьшится при работе установки в автоматическом
режиме.
Если установить минимальную или максимальную
температуру
подаваемого воздуха, управление режимом забора воздуха и вклю-
чением/выключением кондиционера будет осуществляться, как
описано ниже:
Кроме того, если после автоматического выбора изменить режим
забора воздуха вручную, произойдет переход в режим ручного
управления.
•Если настройка температуры установлена на максимальное значе-
ние (29,0°C)
Будет производиться забор наружного воздуха, и кондициониро-
вание прекратится.
•
Если настройка температуры установлена на минимальное значе-
ние (15,0°C)
Включится режим рециркуляции воздуха, кондиционер будет
работать.
Эти режимы работы установлены по умолчанию.
Настройки режима забора воздуха и режима работы кондиционера
можно изменить; можно изменить порядок автоматического вклю-
чения подачи наружного воздуха и включения кондиционера
в зависимости от условий работы.
Более подробную информацию вы можете
получить в авторизован-
ном сервисном центре MITSUBISHI MOTORS.
См. раздел «Настройка режима работы кондиционера», стр. 7-24.
См. раздел «Выбор режима подачи воздуха» на стр. 7-24.
ПРИМЕЧАНИЕВключение/выключение системы

Климатическая установка с автоматическим управлением*
7-14Создание комфортных условий в салоне
7
E00772700055

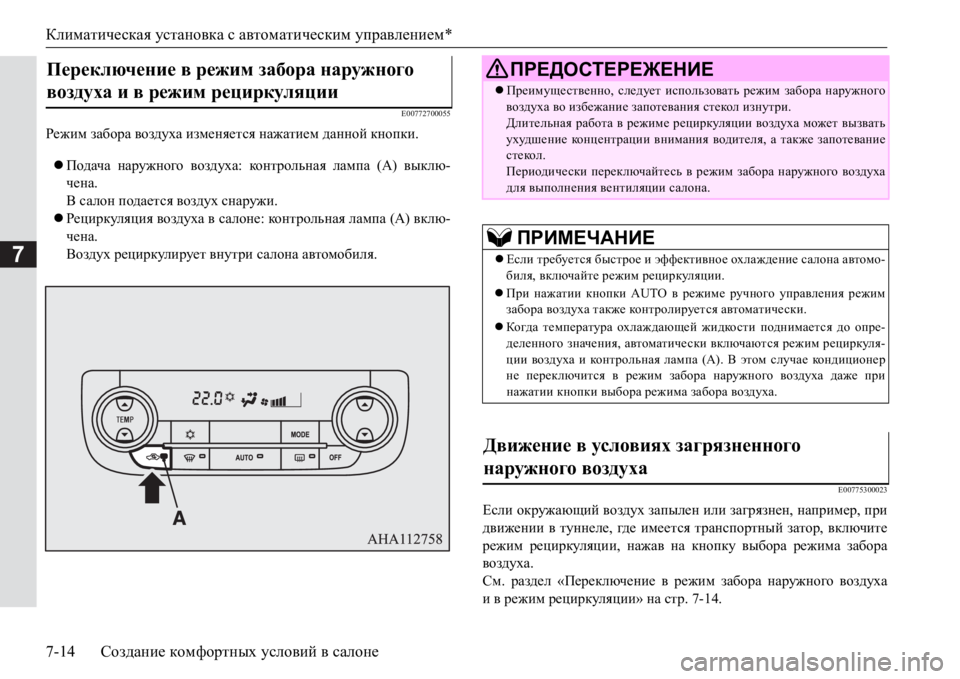

Режим забора воздуха изменяется нажатием данной кнопки.
Подача наружного воздуха: контрольная лампа (А) выклю-
чена.
В салон подается воздух снаружи.
Рециркуляция воздуха в салоне: контрольная лампа (А) вклю-
чена.
Воздух рециркулирует внутри салона автомобиля.
E00775300023
Если окружающий воздух запылен или загрязнен, например, при
движении в туннеле, где имеется транспортный затор, включите
режим рециркуляции, нажав на кнопку выбора режима забора
воздуха.
См. раздел «Переключение в режим забора наружного воздуха
ив режим рециркуляции» на стр. 7-14.
Переключение в режим забора наружного
воздуха и в режим рециркуляции

ПРЕДОСТЕРЕЖЕНИЕ
Преимущественно, следует использовать режим забора наружного
воздуха во избежание запотевания стекол изнутри.
Длительная работа в режиме рециркуляции воздуха может вызвать
ухудшение концентрации внимания водителя, а также запотевание
стекол.
Периодически переключайтесь в режим забора наружного воздуха
для выполнения вентиляции салона.
ПРИМЕЧАНИЕ
Если требуется быстрое и эффективное охлаждение салона автомо-
биля, включайте режим рециркуляции.
При нажатии кнопки AUTO в режиме ручного управления режим
забора воздуха также контролируется автоматически.
Когда температура охлаждающей жидкости поднимается до опре-
деленного значения, автоматически включаются режим рециркуля-
ции воздуха и контрольная лампа (А). В этом случае кондиционер
не переключится
в режим забора наружного воздуха даже при
нажатии кнопки выбора режима забора воздуха.
Движение в условиях загрязненного
наружного воздуха
