2017 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Детские сиденья
Сиденья и ремни безопасности4-35
4
U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной
весовой группы.
L — пригодно для установки определенных детских сидений. См. таблицу «Рекомендованные детские сиденья».
Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.
Расшифровка символов, используемых в таблице:

Детские сиденья
4-36Сиденья и ремни безопасности
4
E00408902264
Заднее сиденье автомобиля снабжено нижними креплениями,
предназначенными для установки детских сидений с системой
крепления ISOFIX.На задней стороне подушки задних сидений имеются 2 точки
крепления детских сидений. Они предназначены для крепления
ремней, уд е р ж и ва ю щ и х детское сиденье на двух местах заднего
сиденья автомобиля.
Установка детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепления удерживающих ремней
Расположение нижних креплений
Расположение точек крепления удерживающих
ремней
ПРЕДУПРЕЖДЕНИЕ
Крепления детских сидений рассчитаны только на нагрузку,
создаваемую правильно установленными сиденьями. Запреща-
ется использовать их для крепления ремней безопасности
взрослых пассажиров, багажа или закрепления дополнитель-
ного оборудования автомобиля.

Детские сиденья
Сиденья и ремни безопасности4-37
4
Такие детские сиденья предназначены для установки только на
автомобильные сиденья с нижними креплениями. Ус т а н а в л и-
вайте детские сиденья на нижние крепления.
Нет необходимости закреплять такие сиденья с помощью ремней
безопасности автомобиля.1.Уд а л и т е от креплений посторонние предметы; ремни безопас-
ности автомобиля должны быть убраны.
2.Снимите подголовник с пассажирского места, на которое тре-
буется
установить детское сиденье.
См. раздел «Подголовники» на стр. 4-9.
3.Вставьте кронштейны детского сиденья (A) в нижние крепле-
ния (B) в соответствии с инструкцией изготовителя детского
сиденья.
Детские сиденья с системой крепления ISOFIX
А:Крепления детских сидений
Ус т а н о в к а
Если для установки детского сиденья требуется использовать
уд е р ж и в а ю щ и й ремень, закрепите ремень в соответствии с пун-
ктами 4 и 5.
Если детское сиденье не оснащено уд е р ж и ва ю щ и м ремнем,
выполните действие 5.

Детские сиденья
4-38Сиденья и ремни безопасности
4
4.Пристегните крюк уд е р ж и ва ю щ е го ремня крепления детского
сиденья (C) к крепежной скобе (D) и затяните ремень крепле-
ния так, чтобы надежно закрепить сиденье.
5.Попытайтесь переместить детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.Снимите детское сиденье в соответствии с инструкцией его изго-
товителя.
E00407101842
1.Ус т а н о в и т е детское сиденье на выбранное Вами сиденье авто-
мобиля и снимите подголовник с этого сиденья.
См. раздел «Подголовники» на стр. 4-9.
2.Протяните ремень безопасности через детское сиденье в соот-
ветствии с инструкцией его изготовителя и вставьте язычок
защелки в замок.
3.С помощью регулировочного зажима подтяните ремень.
4.Перед тем как посадить
ребенка в детское сиденье, попытай-
тесь переместить детское сиденье в разные стороны, чтобы
убедиться, что оно надежно закреплено. Делайте это перед
каждым использованием детского сиденья.
ПРИМЕЧАНИЕ
Если пристегнуть крюк уд е р ж и в а ю щ е го ремня трудно, поверните
его боком.
Снятие
Крепление детского сиденья с помощью
трехточечных ремней безопасности
(с инерционным механизмом блокировки)
Ус т а н о в к а детского сиденья

Проверка ремней безопасности
Сиденья и ремни безопасности4-39
4
Извлеките язычок защелки из замка ремня безопасности, затем
извлеките ремень безопасности из креплений на детском сиде-
нье.
E00406301892
Уб е д и т е с ь, что ремни не повреждены, не изношены и на них нет
порезов, а металлические детали ремней не имеют дефектов.
Полностью замените ремень при обнаружении неисправностей.
Снятие детского сиденья
ПРЕДУПРЕЖДЕНИЕ
При установке некоторых типов детских сидений необходимо
использовать специальный фиксирующий зажим (А), помогаю-
щий предотвратить травмы при столкновении или резком
маневрировании.
Фиксирующий зажим необходимо устанавливать и использо-
вать в соответствии с инструкциями изготовителя детского
сиденья.
При снятии детского сиденья необходимо снимать и фиксирую-
щий зажим.
Проверка ремней безопасности
ПРЕДУПРЕЖДЕНИЕ
После любого столкновения следует провести осмотр ремней
безопасности, включая проверку инерционного механизма и
деталей крепления. Рекомендуется заменять использовавши-
еся ремни безопасности после столкновения (за исключением
тех случаев, когда столкновение не было сильным, ремень про-
должает нормально работать и не имеет видимых поврежде-
ний).
Не пытайтесь самостоятельно ремонтировать или заменять
какие-либо узлы и детали ремней безопасности; рекомендуем
выполнять эти работы в авторизованном сервисном центре
MITSUBISHI MOTORS. Неправильный ремонт или замена
деталей могут снизить эффективность действия ремней, что
может стать причиной серьезной травмы при аварии.
После срабатывания преднатяжителя его необходимо заменить.
Преднатяжитель следует заменять вместе с инерционной
катушкой.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-40Сиденья и ремни безопасности
4
E00407203599
В данном разделе, посвященном системе дополнительных
средств пассивной безопасности (SRS), содержится важная
информация о подушках безопасности водителя и переднего пас-
сажира, подушке безопасности у кол ен ей водителя, боковых
подушках безопасности и подушках безопасности занавесочного
типа.
Подушки безопасности водителя и переднего пассажира допол-
няют ремни безопасности, являющиеся основным средством
защиты. Они защищают голову и грудную клетку
водителя
ипереднего пассажира при лобовых столкновениях средней
ибольшой силы.
Подушка безопасности у коленей водителя (при наличии) пред-
назначена для дополнения основной системы защиты, представ-
ленной ремнем безопасности водителя. Она ограничивает
смещение кол ен е й и голеней водителя вперед и улучшает общую
защиту тела при определенных фронтальных столкновениях
средней и большой силы.
Боковые подушки безопасности (при
наличии) являются сред-
ством, дополняющим ремни безопасности и защищающим води-
теля и переднего пассажира от травм грудной клетки при
некоторых видах боковых столкновений средней и большой
силы.
Подушки безопасности занавесочного типа (при наличии) явля-
ются средством, дополняющим ремни безопасности и защищаю-
Запрещается вставлять посторонние предметы (куски пласт-
массы, скрепки, пуговицы и т. д.) в замок или катушку ремня
безопасности. Кроме того, запрещается модифицировать кон-
струкцию, демонтировать или самостоятельно инсталлировать
ремни безопасности. В противном случае ремень безопасности
не сможет обеспечить необходимую защиту в случае столкнове-
ния или другой аварийной ситуации.
Мойте ремни теплой водой с использованием нейтрального
моющего средства. Прополоскав ремень, высушите его в тени.
Запрещается использовать отбеливатели или красители, т. к.
это может отрицательно повлиять на прочность ремней.
ПРЕДУПРЕЖДЕНИЕСистема дополнительных средств пас-
сивной безопасности (SRS) — подушки
безопасности
*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-41
4
щим водителя и пассажиров переднего и задних боковых
сидений от травм головы путем раскрытия во время уд а р а сбоку
при некоторых видах боковых столкновений средней и большой
силы.
Подушки безопасности НЕ заменяют собой ремни безопасности.
Чтобы обеспечить максимальную защиту людей при любом
дорожно-транспортном происшествии, все находящиеся в авто-
мобиле должны пристегиваться ремнями безопасности
.
E00407303356
В состав системы дополнительных средств пассивной безопасно-
сти (SRS) входят следующие элементы:
ПРИМЕЧАНИЕ
Система экстренного реагирования при авариях ЭРА-ГЛ О Н АС С
(если имеется) рассчитана на срабатывание при раскрытии любой
из подушек безопасности.
См. раздел «Система экстренного реагирования при авариях ЭРА-
ГЛ О Н АС С» на стр. 8-2.
Работа системы дополнительных средств
пассивной безопасности (SRS)

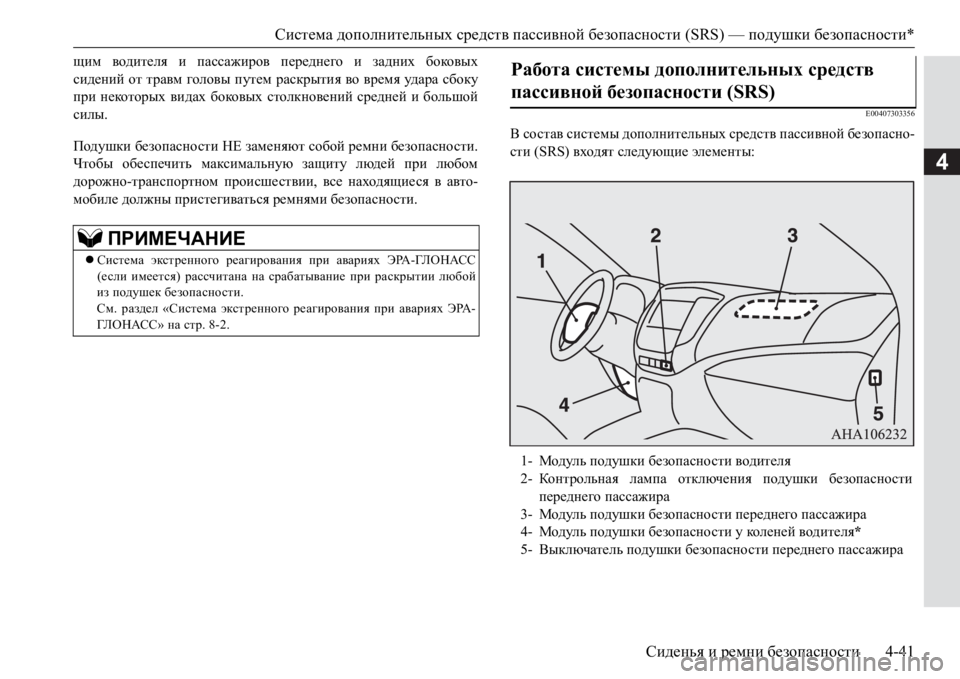

1-Модуль подушки безопасности водителя
2-Контрольная лампа отключения подушки безопасности
переднего пассажира
3-Модуль подушки безопасности переднего пассажира
4-Модуль подушки безопасности у коле н е й водителя*
5-Выключатель подушки безопасности переднего пассажира

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-42Сиденья и ремни безопасности
4
Ih^mrdb безопасности работают, только ко гда ключ зажигания
находится в одном из указанных ниже положений, или ко гда
включен указанный ниже режим работы.
Модификации без системы дистанционного управления авто-
мобилем
Ключ зажигания находится в положении ON или START.
Автомобили с системой дистанционного управления автомо-
билем
Включен режим работы ON.
Когд а блок управления подушек безопасности регистрирует
опрокидывание автомобиля, он
инициирует срабатывание поду-
шек безопасности занавесочного типа (если имеются).При наполнении подушек безопасности раздается резкий гром-
кий звук, выделяется немного дыма и пыли, однако это безвредно
и не приводит к возгоранию автомобиля. Люди, страдающие
заболеваниями органов дыхания, могут ощутить временное раз-
дражение от химических веществ, использующихся для наполне-
ния подушек; после того
как из подушек будет выпущен газ,
откройте окно, если это безопасно.
После срабатывания подушки безопасности очень быстро сдува-
ются, поэтому опасность ограничения обзора невелика.

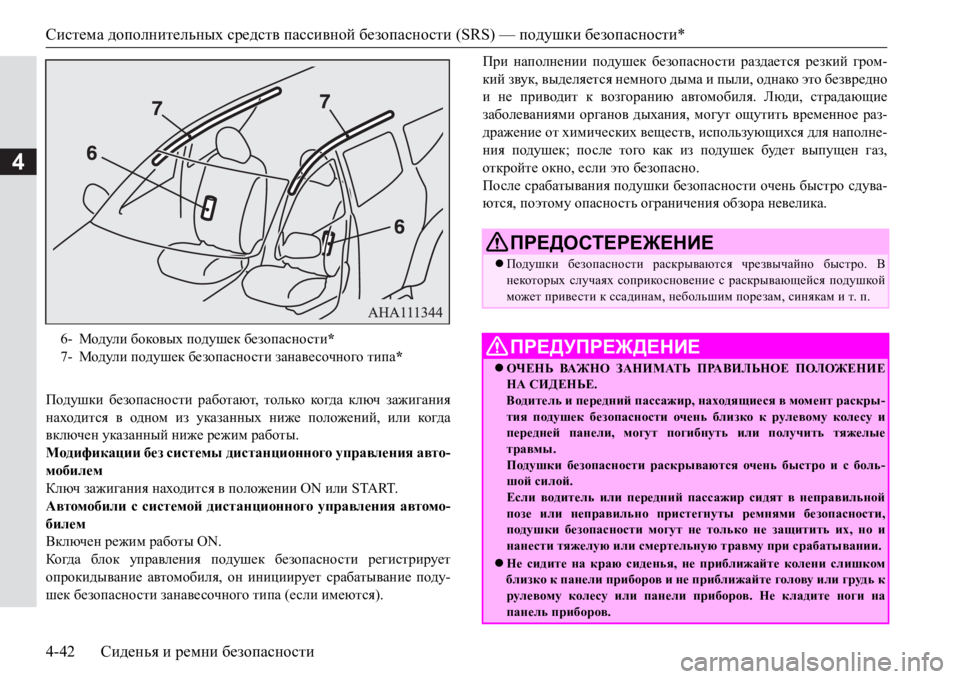

6-Модули боковых подушек безопасности*
7-Модули подушек безопасности занавесочного типа*
ПРЕДОСТЕРЕЖЕНИЕ
Подушки безопасности раскрываются чрезвычайно быстро. В
некоторых случаях соприкосновение с раскрывающейся подушкой
может привести к ссадинам, небольшим порезам, синякам и т. п.
ПРЕДУПРЕЖДЕНИЕ
ОЧЕНЬ ВА Ж Н О ЗАНИМАТЬ ПРАВИЛЬНОЕ ПОЛОЖЕНИЕ
НА СИДЕНЬЕ.
Водитель и передний пассажир, находящиеся в момент раскры-
тия подушек безопасности очень близко к рулевому колесу и
передней панели, могут погибнуть или получить тяжелые
травмы.
Подушки безопасности раскрываются очень быстро и с боль-
шой силой.
Если водитель или передний пассажир сидят в неправильной
позе или
неправильно пристегнуты ремнями безопасности,
подушки безопасности могут не только не защитить их, но и
нанести тяжелую или смертельную травму при срабатывании.
Не сидите на краю сиденья, не приближайте колени слишком
близко к панели приборов и не приближайте голову или грудь к
рулевому колесу или панели приборов. Не кладите ноги на
панель приборов.
