Видеокамера заднего вида*
Начало движения и вождение автомобиля6-179
6
E00618402323
Видеокамера заднего вида передает изображение участка, нахо-
дящегося позади автомобиля, на дисплей коммуникационной
системы Mitsubishi, дисплей системы Mitsubishi Connect или
дисплей аудио сис те м ы с сенсорным управлением DISPLAY
AUDIO.
Диапазон обзора видеокамеры заднего вида ограничен зонами,
показанными на рисунке. Видеокамера не показывает область по
обеим сторонам от автомобиля, нижнюю часть заднего бампера
ит. п.
Во время движения задним ходом
также контролируйте ситуа-
цию визуально.Видеокамера заднего вида (А) встроена в задний борт рядом
сручкой открывания заднего борта.
Видеокамера заднего вида*
ПРЕДУПРЕЖДЕНИЕ
Видеокамера заднего вида является вспомогательной систе-
мой, позволяющей водителю обнаруживать препятствия
позади автомобиля. Дальность обзора видеокамеры ограни-
чена, поэтому не следует чрезмерно полагаться на нее. Следует
управлять автомобилем так же осторожно, как если бы он не
был оснащен видеокамерой заднего вида.
Осматривайте зону вокруг автомобиля. Не полагайтесь только
на видеокамеру заднего вида.
Диапазон обзора видеокамеры заднего вида
Расположение видеокамеры заднего вида

Видеокамера заднего вида*
6-180Начало движения и вождение автомобиля
6
Диапазон обзора видеокамеры заднего вида

Видеокамера заднего вида*
Начало движения и вождение автомобиля6-181
6
Если при включенном зажигании, либо включенном режиме
работы ON рычаг переключения передач или рычаг селектора
установлен в положение R (задний ход), вид позади автомобиля
автоматически отображается на дисплее коммуникационной
системы Mitsubishi (ММCS), дисплее аудио с ист ем ы Mitsubishi
Connect или дисплее ауд ио сис те мы с сенсорным управлением
DISPLAY AUDIO. Если переместить рычаг переключения пере-
дач или рычаг селектора в любое другое положение, дисплей вер-
нется в обычный режим отображения информации.
Как пользоваться видеокамерой заднего вида
ПРЕДОСТЕРЕЖЕНИЕ
В объективе видеокамеры заднего вида имеется особая линза, из-за
которой объекты на экране могут казаться дальше или ближе, чем
на самом деле.
ПРИМЕЧАНИЕ
Поскольку в объективе видеокамеры имеется особая линза, линии
разметки между местами на парковке на дисплее могут казаться не
параллельными.
В следующих случаях изображение на дисплее может быть трудно-
различимым (это не является признаком неправильной работы
камеры):
•Низкая освещенность (ночное время).
•Солнечный свет или свет автомобильных фар попадают прямо
вобъектив видеокамеры.
•
Если флуоресцентный свет попадает непосредственно в объектив,
изображение на дисплее может мерцать.
Это не является признаком неправильной работы камеры.
Если нагретая камера охлаждается под дождем или водой на мойке,
линза объектива может запотеть. Это не является признаком неис-
правности.
При чрезмерно низкой или высокой наружной температуре изобра-
жение с камеры заднего вида, передаваемое на дисплей, может ока-
заться нечетким
Это не является признаком неправильной работы камеры.
Если рядом с
камерой установлен радиоприемник, могут возник-
нуть электрические помехи, в результате чего система не сможет
функционировать надлежащим образом.
Через загрязненный объектив предметы видны не полностью.
При попадании на объектив капель воды, снега, грязи или масла
протрите его, стараясь не поцарапать линзу.
Пожалуйста, соблюдайте следующие меры предосторожности.
Впротивном случае возможен выход камеры из
строя.
•Не подвергайте камеру сильным физическим нагрузкам, которые
могут возникнуть в результате, например, сильного уд а р а или
попадания постороннего предмета.
•Не следует наносить на объектив камеры органические вещества,
воск, средство для удаления масла или очистки стекол.
Если названные вещества попадают на камеру, немедленно уд а-
лите их.
•Не направляйте на камеру струи
горячей воды.
•Не распыляйте и не брызгайте воду на камеру и окружающий ее
участок.
•Не разбирайте, не отсоединяйте и не вносите изменения в камеру.
•Следите за тем, чтобы не поцарапать камеру. В противном случае
возможно искажение изображения.
ПРИМЕЧАНИЕ

Видеокамера заднего вида*
6-182Начало движения и вождение автомобиля
6

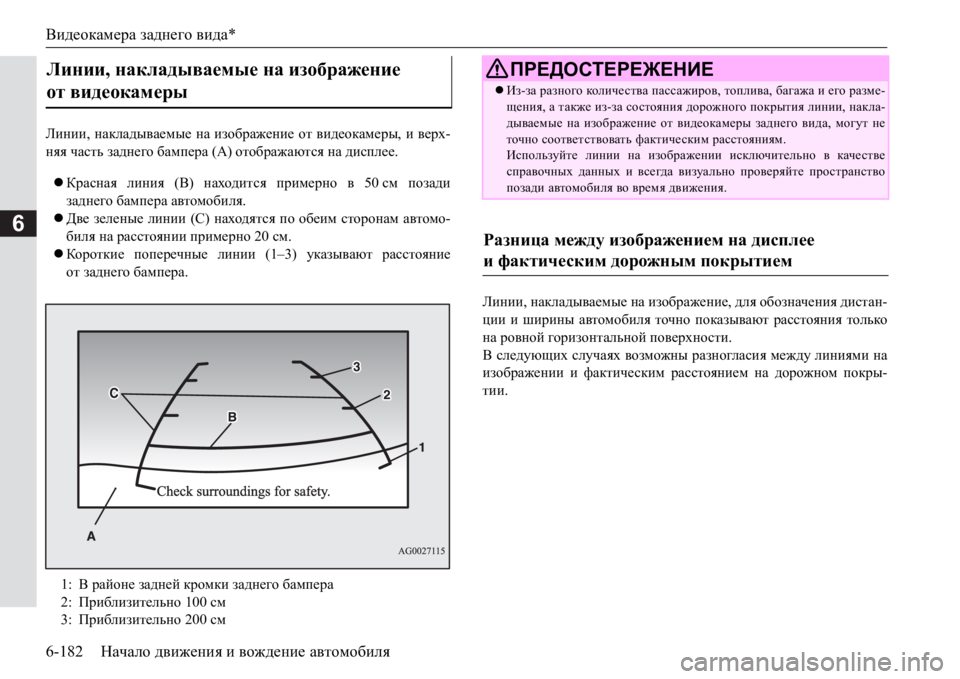

Ebgbb, накладываемые на изображение от видеокамеры, и верх-
няя часть заднего бампера (А) отображаются на дисплее.
Красная линия (В) находится примерно в 50см позади
заднего бампера автомобиля.
Две зеленые линии (С) находятся по обеим сторонам автомо-
биля на расстоянии примерно 20 см.
Короткие поперечные линии (1–3) указывают расстояние
от заднего бампера.
Линии, накладываемые
на изображение, для обозначения дистан-
ции и ширины автомобиля точно показывают расстояния только
на ровной горизонтальной поверхности.
В следующих случаях возможны разногласия между линиями на
изображении и фактическим расстоянием на дорожном покры-
тии.
Линии, накладываемые на изображение
от видеокамеры

1:В районе задней кромки заднего бампера
2:Приблизительно 100 см
3:Приблизительно 200 см
ПРЕДОСТЕРЕЖЕНИЕ
Из-за разного кол и ч е с тва пассажиров, топлива, багажа и его разме-
щения, а также из-за состояния дорожного покрытия линии, накла-
дываемые на изображение от видеокамеры заднего вида, могут не
точно соответствовать фактическим расстояниям.
Используйте линии на изображении исключительно в качестве
справочных данных и всегда визуально проверяйте пространство
позади автомобиля во время движения
.
Разница между изображением на дисплее
ифактическим дорожным покрытием

Видеокамера заднего вида*
Начало движения и вождение автомобиля6-183
6
Линии накладываются на изображение ближе, чем должно быть
фактически.
Следовательно, если имеется препятствие, то оно кажется
дальше, чем на самом деле.Линии накладываются на изображение ближе, чем должно быть
фактически.
Следовательно, если на подъеме имеется препятствие, то оно
кажется дальше, чем на самом деле.

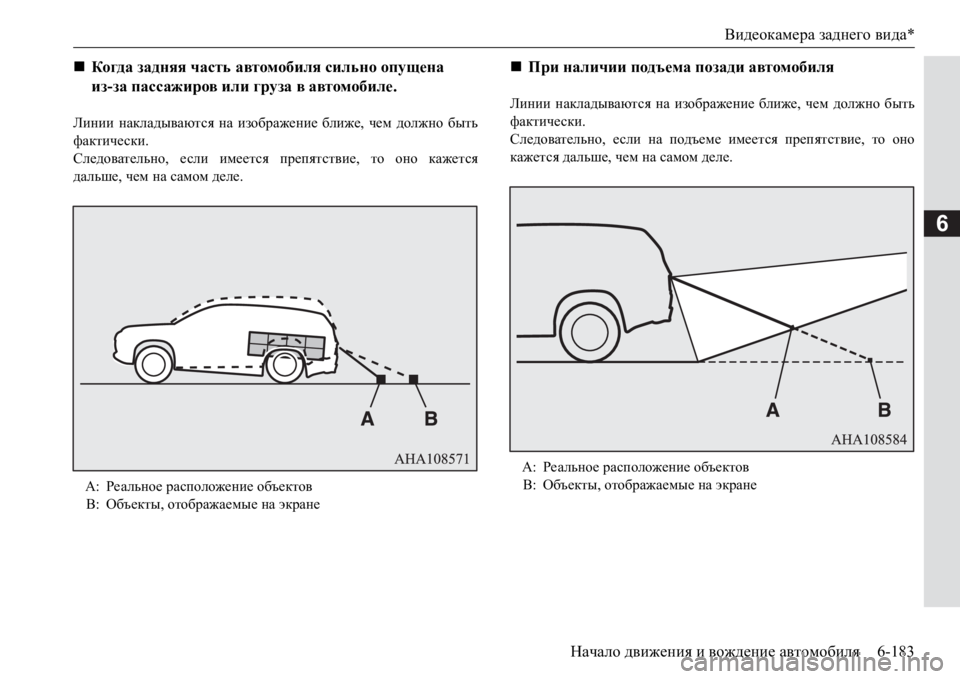

Ко гд а задняя часть автомобиля сильно опущена
из-за пассажиров или груза в автомобиле.
А:Реальное расположение объектов
В:Объекты, отображаемые на экране
При наличии подъема позади автомобиля
А:Реальное расположение объектов
В:Объекты, отображаемые на экране

Видеокамера заднего вида*
6-184Начало движения и вождение автомобиля
6
Ebgbb накладываются на изображение дальше, чем должно быть
фактически.
Следовательно, если на спуске имеется препятствие, то оно
кажется ближе, чем на самом деле.Когд а препятствия находятся в непосредственной близости от
автомобиля, отображаемое на дисплее расстояние может отли-
чаться от фактического.
Поскольку линии на изображении (см. рис.) не касаются грузо-
вика, кажется, что
автомобиль не столкнется с ним.
На самом деле автомобиль может столкнуться с грузовиком, так
как его кузов оказывается на пути движения.

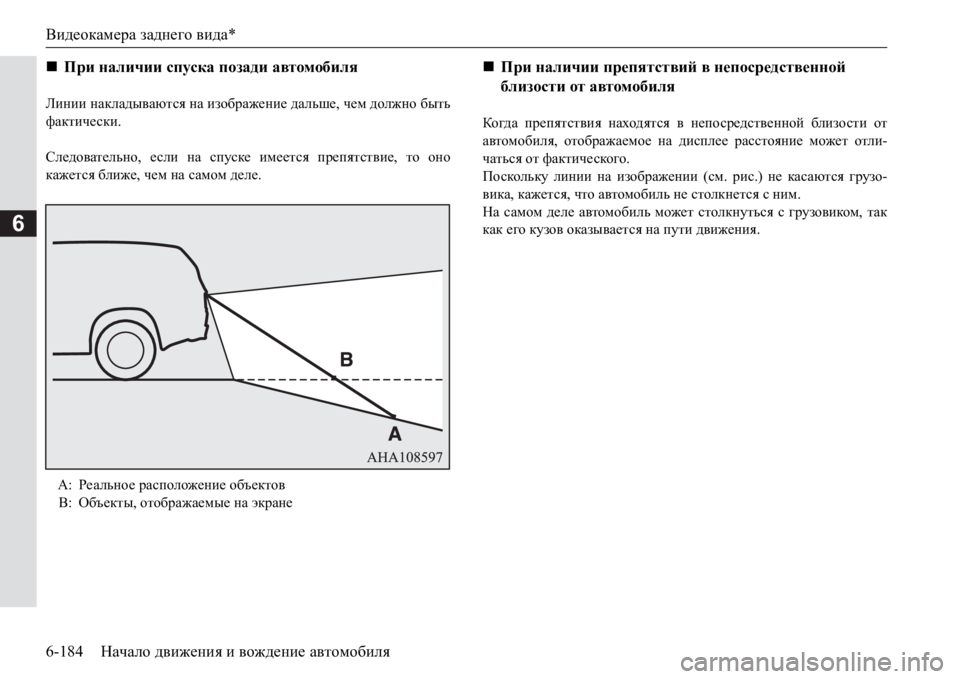

При наличии спуска позади автомобиля
А:Реальное расположение объектов
В:Объекты, отображаемые на экране

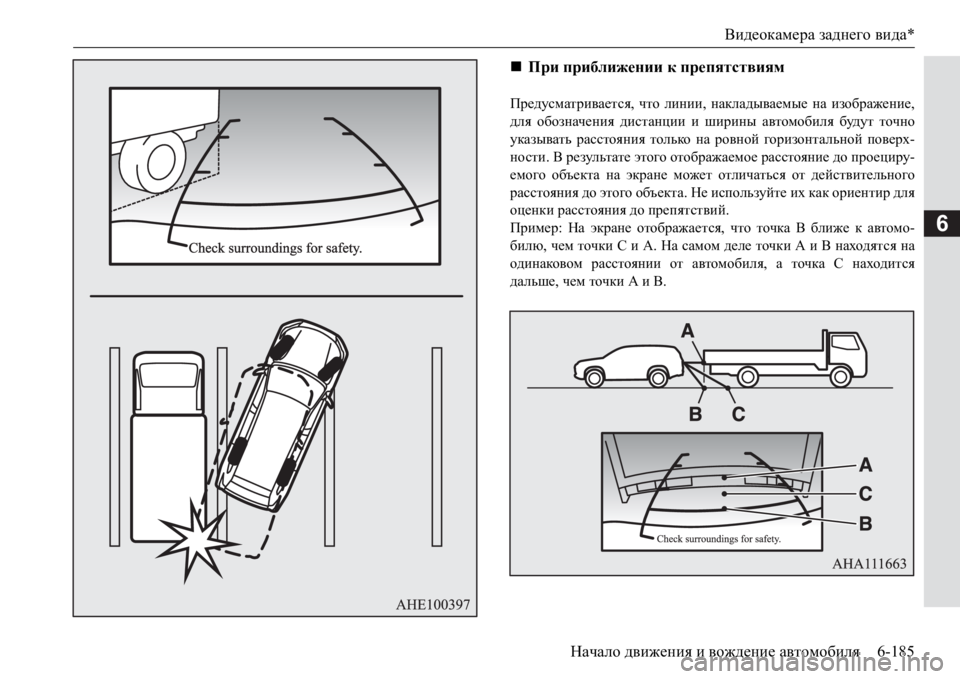

При наличии препятствий в непосредственной
близости от автомобиля

Видеокамера заднего вида*
Начало движения и вождение автомобиля6-185
6
Предусматривается, что линии, накладываемые на изображение,
для обозначения дистанции и ширины автомобиля будут точно
указывать расстояния только на ровной горизонтальной поверх-
ности. В результате этого отображаемое расстояние до проециру-
емого объекта на экране может отличаться от действительного
расстояния до этого объекта. Не используйте их как ориентир для
оценки расстояния до препятствий.
Пример:
На экране отображается, что точка В ближе к автомо-
билю, чем точки С и А. На самом деле точки А и В находятся на
одинаковом расстоянии от автомобиля, а точка С находится
дальше, чем точки А и В.
При приближении к препятствиям

Камеры кругового обзора*
6-186Начало движения и вождение автомобиля
6
E00645000075
Камеры кругового обзора представляют собой систему, которая
формирует на дисплее изображение пространства вокруг автомо-
биля благодаря данным с четырех видеокамер (видеокамеры
переднего вида, видеокамер бокового вида (левой и правой) и
видеокамеры заднего вида). Изображение выводится на дисплей
коммуникационной системы Mitsubishi (ММCS) или дисплей
системы Mitsubishi Connect. Они помогают водителю парковать
автомобиль на параллельных и перпендикулярных парковочных
местах.
Видеокамеры расположены в следующих местах.
Камеры кругового обзора*
ПРЕДОСТЕРЕЖЕНИЕ
Камеры кругового обзора – это вспомогательная система, позволя-
ющая водителю обнаруживать препятствия вокруг автомобиля.
Диапазон отображаемого пространства вокруг автомобиля ограни-
чен. Не следует чрезмерно полагаться на камеры кругового обзора.
Старайтесь управлять автомобилем так, как если бы он не был
оснащен камерами кругового обзора.
Дальность обзора видеокамеры ограничена, поэтому не следует
чрезмерно полагаться
на нее. Следует управлять автомобилем так
же осторожно, как если бы он не был оснащен камерами кругового
обзора.
Осматривайте зону вокруг автомобиля. Участки напротив четырех
углов автомобиля являются мертвыми зонами: предметы в этих
зонах не отображаются на экране системы камер кругового обзора.
Не полагайтесь только на камеры кругового обзора.
Не пользуйтесь камерами кругового обзора со сложенными зерка-
лами заднего вида и (или) открытыми дверями, включая дверь
багажного отделения. В противном случае система не сможет рабо-
тать в стандартном диапазоне.

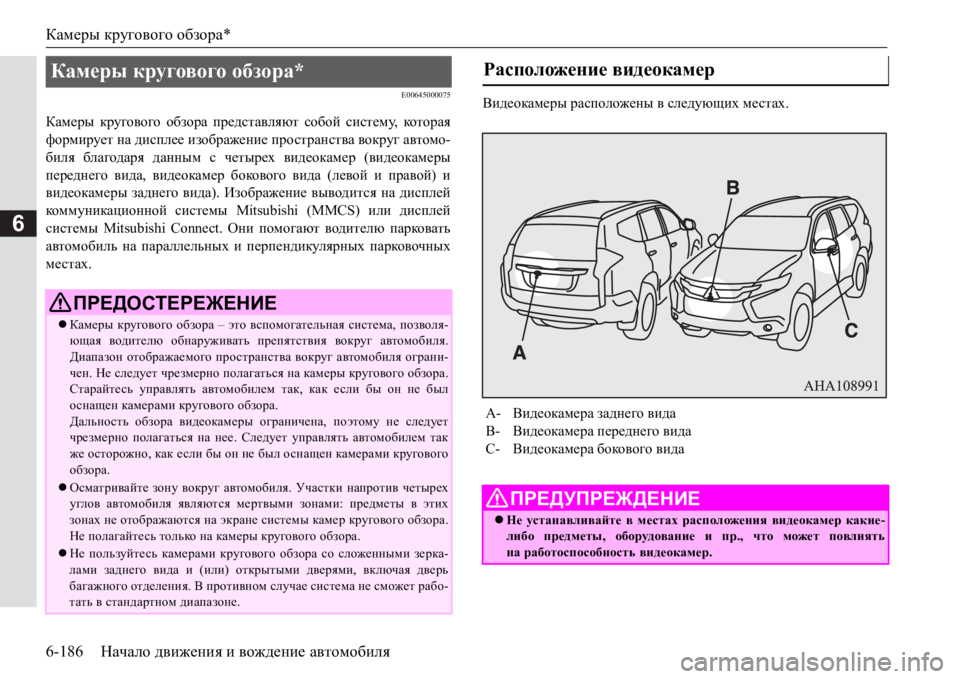

Расположение видеокамер
A-Видеокамера заднего вида
B-Видеокамера переднего вида
С-Видеокамера бокового вида
ПРЕДУПРЕЖДЕНИЕ
Не устанавливайте в местах расположения видеокамер какие-
либо предметы, оборудование и пр., что может повлиять
на работоспособность видеокамер.
