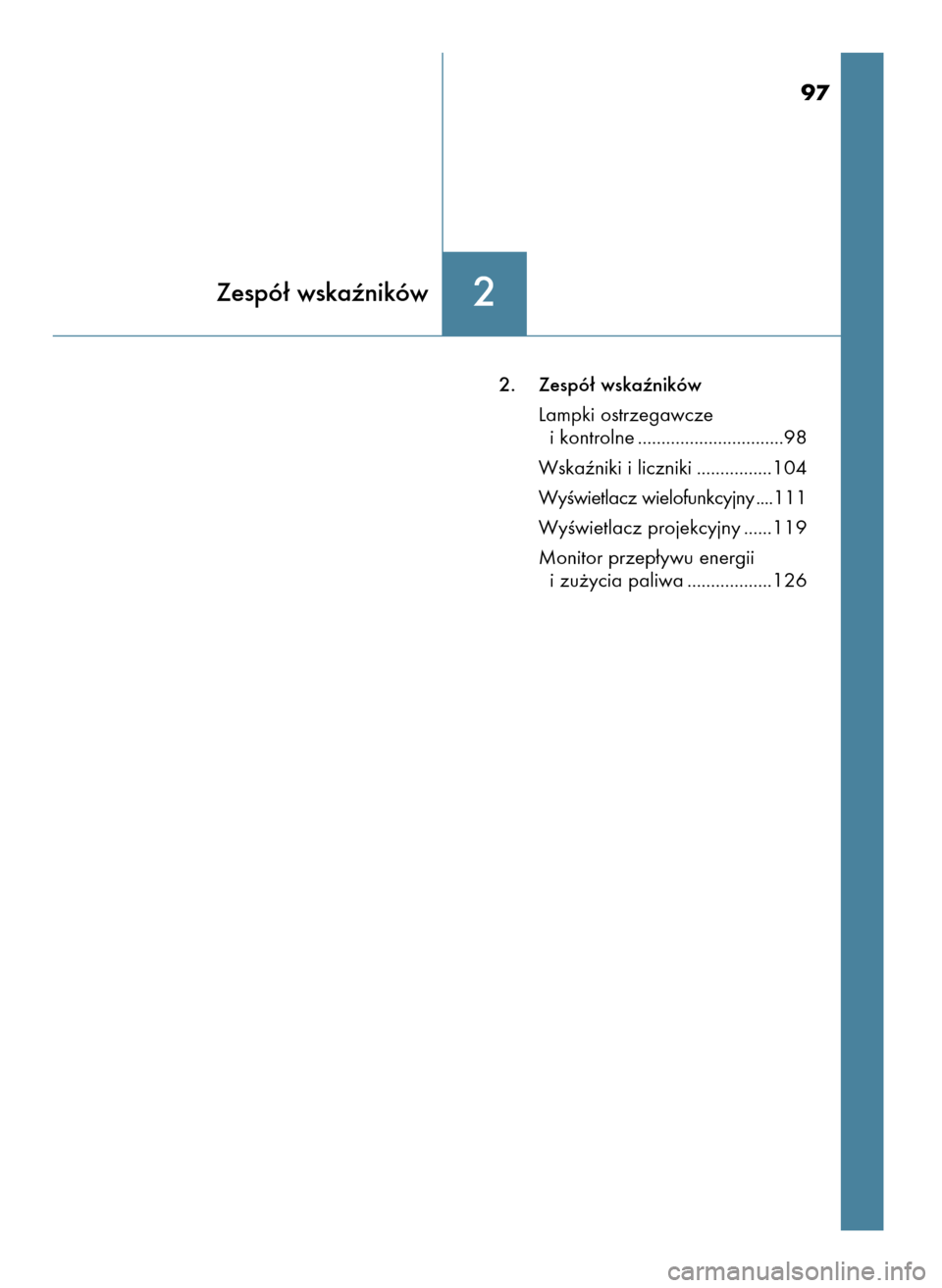

2. Zespó∏ wskaêników
Lampki ostrzegawcze
i kontrolne ...............................98
Wskaêniki i liczniki ................104
WyÊwietlacz wielofunkcyjny ....111
WyÊwietlacz projekcyjny ......119
Monitor przep∏ywu energii
i zu˝ycia paliwa ..................126
2Zespó∏ wskaêników
97
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 97

óZ wyjàtkiem wersji F SPORT
óWersje F SPORT
Jednostki u˝yte w zespole wskaêników mogà byç inne w zale˝noÊci od rynku, na
który przeznaczony jest samochód.
982. Zespó∏ wskaêników
Lampki ostrzegawcze i kontrolne
Lampki ostrzegawcze i kontrolne w zespole wskaêników, na panelu
w Êrodkowej konsoli oraz w zewn´trznych lusterkach wstecznych informu-
jà kierowc´ o stanie okreÊlonych urzàdzeƒ i podzespo∏ów samochodu.

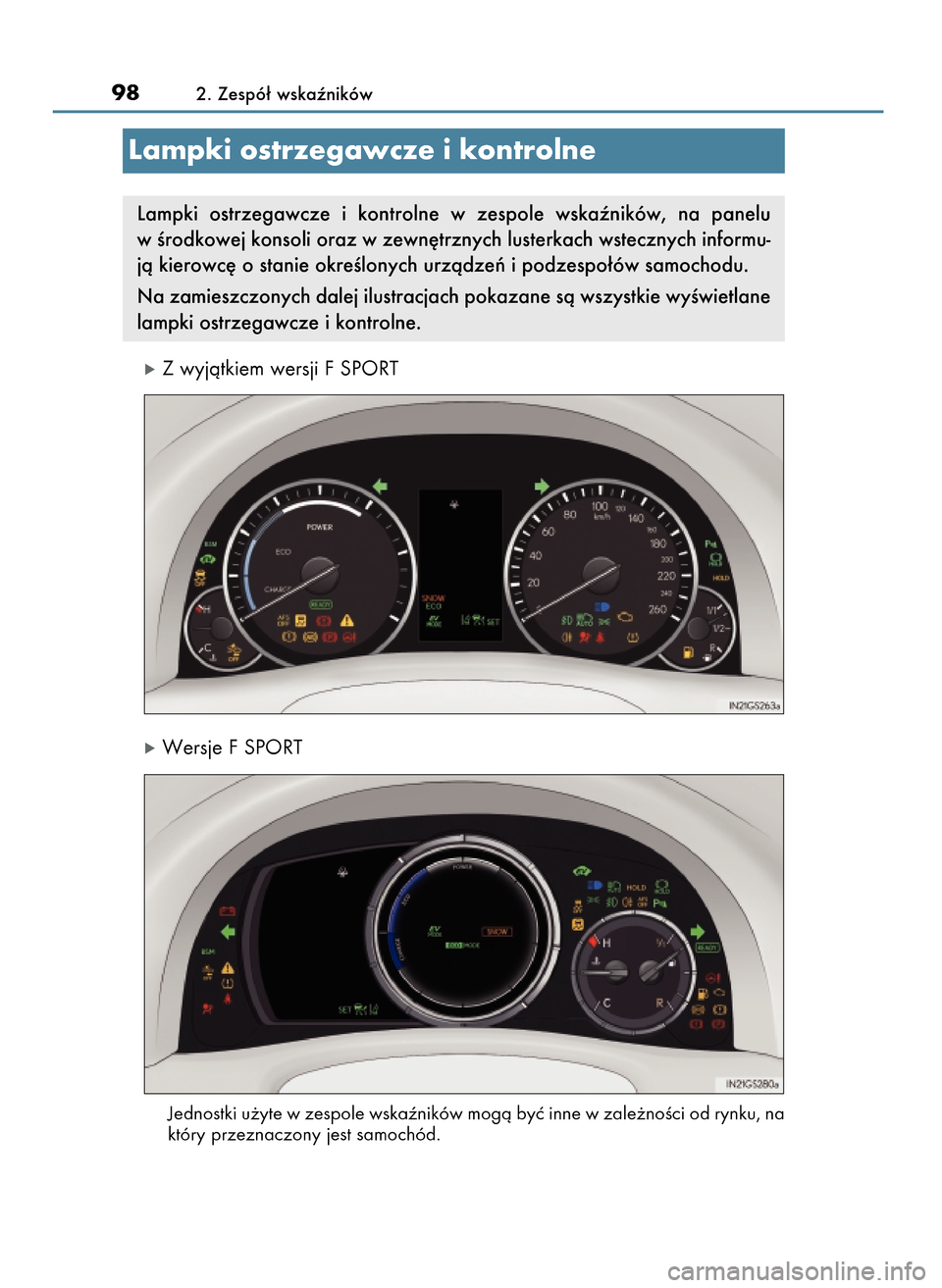

Na zamieszczonych dalej ilustracjach pokazane sà wszystkie wyÊwietlane
lampki ostrzegawcze i kontrolne.
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 98

Lampki ostrzegawcze informujà kierowc´ o usterce okreÊlonych urzàdzeƒ
i podzespo∏ów samochodu.
2. Zespó∏ wskaêników99
2
Zespó∏ wskaêników
Lampki ostrzegawcze
*1
Lampka ostrzegawcza uk∏adu
hamulcowego (
S. 460)
*2, 4
Lampka ostrzegawcza uk∏adu
∏adowania (
S. 460)
*2
Lampka sygnalizacyjna
usterki (
S. 460)
*2
Lampka ostrzegawcza uk∏adu
poduszek powietrznych
(
S. 460)
*1
Lampka ostrzegawcza uk∏adu
ABS (
S. 461)
*2
Lampka ostrzegawcza
elektrycznego wspomagania
w uk∏adzie kierowniczym
(
S. 461)
*2, 3
Lampka ostrzegawcza PCS
(
S. 461)
(w niektórych
wersjach)
*1
Lampka sygnalizacyjna
poÊlizgu (
S. 461)
Lampka ostrzegawcza uk∏adu
LKA (
S. 463)
*2, 3
Lampka sygnalizacyjna wy∏à-
czonej adaptacyjnej korekcji
ustawienia Êwiate∏ g∏ównych
(
S. 462)
*1, 3
Lampka sygnalizacyjna pracy
uk∏adu automatycznego
podtrzymywania dzia∏ania
hamulców (
S. 462)
*3
Lampka kontrolna hamulca
postojowego (
S. 462)
*1
Lampka ostrzegawcza uk∏adu
hamulcowego (
S. 462)
Lampka ostrzegawcza niskiego
poziomu paliwa (
S. 462)
Lampka przypominajàca
o zapi´ciu pasa
bezpieczeƒstwa (
S. 462)
*2
G∏ówna lampka ostrzegawcza
(
S. 462)
*2
Lampka ostrzegawcza
ciÊnienia w oponach
(
S. 463)(w niektórych
wersjach) (w niektórych
wersjach)
(w niektórych
wersjach)
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 99

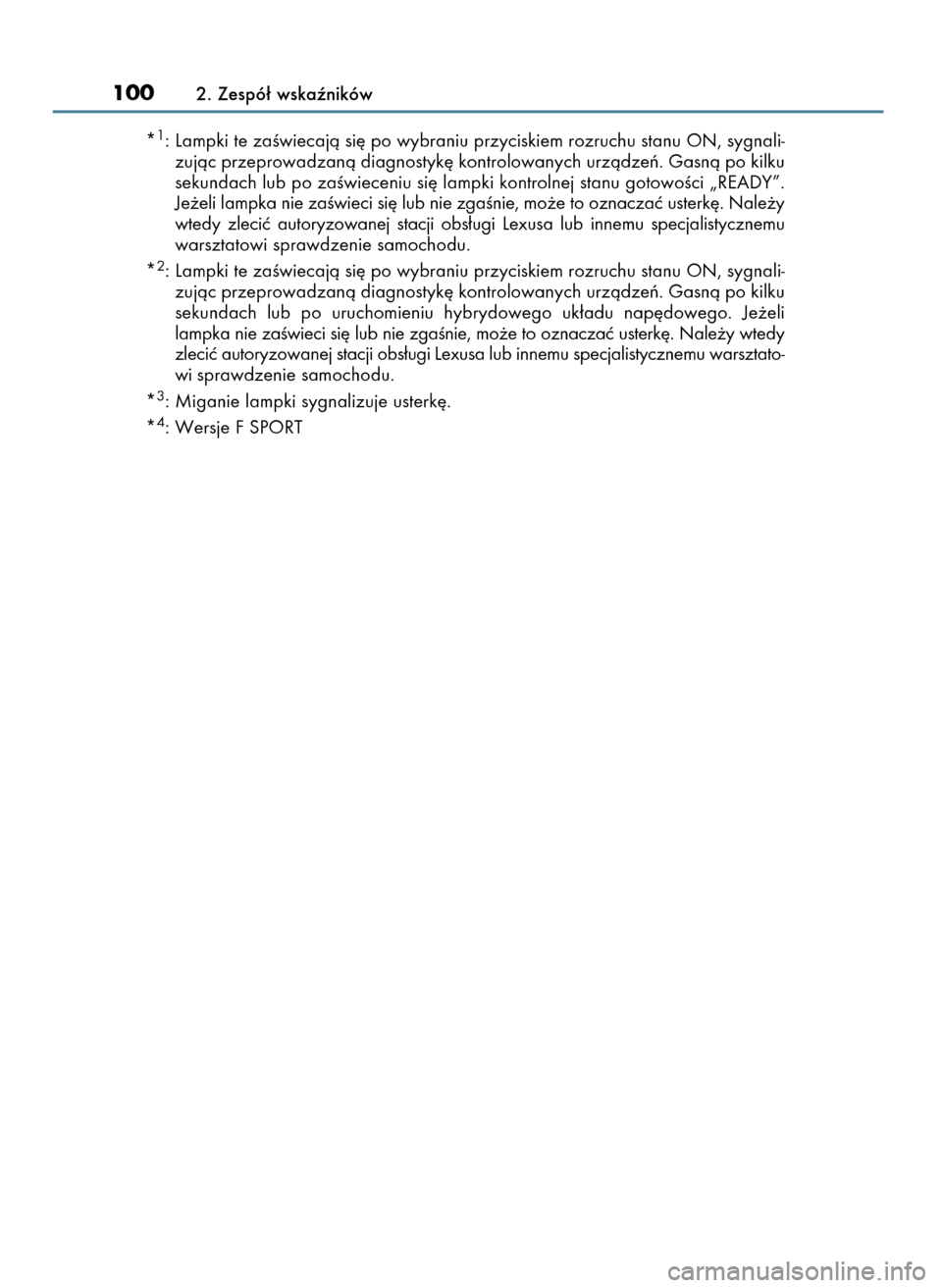

*1: Lampki te zaÊwiecajà si´ po wybraniu przyciskiem rozruchu stanu ON, sygnali-
zujàc przeprowadzanà diagnostyk´ kontrolowanych urzàdzeƒ. Gasnà po kilku
sekundach lub po zaÊwieceniu si´ lampki kontrolnej stanu gotowoÊci „READY”.
Je˝eli lampka nie zaÊwieci si´ lub nie zgaÊnie, mo˝e to oznaczaç usterk´. Nale˝y
wtedy zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi sprawdzenie samochodu.
*
2: Lampki te zaÊwiecajà si´ po wybraniu przyciskiem rozruchu stanu ON, sygnali-
zujàc przeprowadzanà diagnostyk´ kontrolowanych urzàdzeƒ. Gasnà po kilku
sekundach lub po uruchomieniu hybrydowego uk∏adu nap´dowego. Je˝eli
lampka nie zaÊwieci si´ lub nie zgaÊnie, mo˝e to oznaczaç usterk´. Nale˝y wtedy
zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu warsztato-
wi sprawdzenie samochodu.
*
3: Miganie lampki sygnalizuje usterk´.
*
4: Wersje F SPORT
1002. Zespó∏ wskaêników
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 100

Lampki kontrolne informujà kierowc´ o dzia∏aniu okreÊlonych urzàdzeƒ
i podzespo∏ów samochodu.
2. Zespó∏ wskaêników101
2
Zespó∏ wskaêników
Lampki kontrolne
Lampka kontrolna
kierunkowskazów (
S. 231)
Lampka kontrolna Êwiate∏
pozycyjnych (
S. 237)
Lampka kontrolna Êwiate∏
drogowych (
S. 238)
Lampka kontrolna automa-
tycznych Êwiate∏ drogowych
(
S. 246)/ Lampka
kontrolna adaptacyjnego
sterowania Êwiat∏ami
drogowymi (
S. 242)
Lampka kontrolna tylnego
Êwiat∏a przeciwmgielnego
(
S. 250)
Lampka kontrolna uk∏adu
automatycznego
utrzymywania pr´dkoÊci jazdy
(
S. 304, 308)
Lampka kontrolna uk∏adu
aktywnej kontroli pr´dkoÊci
jazdy (
S. 296)(w niektórych
wersjach)
Lampka kontrolna „SET”
(
S. 296, 308)
Lampka kontrolna LKA
(
S. 286)
*2
Lampka sygnalizacyjna pracy
uk∏adu automatycznego
podtrzymywania dzia∏ania
hamulców (
S. 235)
*6
Lampka kontrolna niskiej
temperatury na zewnàtrz
samochodu (
S. 104)
Lampka kontrolna stanu
gotowoÊci „READY”
(
S. 217)
Lampka kontrolna nap´du
elektrycznego (
S. 78)
(w niektórych
wersjach) (w niektórych
wersjach)
(w niektórych
wersjach)
Lampka kontrolna przednich
Êwiate∏ przeciwmgielnych
(
S. 250)
Lampka kontrolna uk∏adu
wspomagania parkowania
z czujnikami odleg∏oÊci
*3 *1
Lampka sygnalizacyjna wy∏à-
czonej adaptacyjnej korekcji
ustawienia Êwiate∏ g∏ównych
(
S. 239)
*2, 5
Lampka sygnalizacyjna
poÊlizgu (
S. 326)
*2
Lampka kontrolna wy∏àczo-
nego uk∏adu stabilizacji toru
jazdy (
S. 327)
*3, 7
Lampka ostrzegawcza PCS
(
S. 273)
(w niektórych
wersjach) (w niektórych
wersjach)
*3, 4
Wskaênik stanu
poduszki powietrznej
pasa˝era (
S. 54)
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 101

Lampki kontrolne trybu jazdy
óZ wyjàtkiem wersji F SPORT
óWersje F SPORT
1022. Zespó∏ wskaêników
Lampka kontrolna hamulca
postojowego (
S. 232)
Lampka kontrolna trybu jazdy
ekonomicznej (
S. 311)
Lampka kontrolna trybu jazdy
dynamicznej „SPORT S”
(
S. 311)
Lampka kontrolna trybu jazdy
dynamicznej (
S. 311)
(w niektórych
wersjach)
Lampka kontrolna trybu jazdy
dynamicznej „SPORT S+”
(
S. 311)(w niektórych
wersjach)
Lampka kontrolna trybu jazdy
po Êniegu (
S. 225)
(w niektórych
wersjach)
Lampka kontrolna „Customize”
(
S. 311)
(w niektórych
wersjach)
Lampka kontrolna trybu jazdy
ekonomicznej (
S. 311)
Lampka kontrolna trybu jazdy
dynamicznej „SPORT S”
(
S. 311)
Lampka kontrolna trybu jazdy
dynamicznej (
S. 311)
(w niektórych
wersjach)
Lampka kontrolna trybu jazdy
dynamicznej „SPORT S+”
(
S. 311)(w niektórych
wersjach)
Lampka kontrolna trybu jazdy
po Êniegu (
S. 225)
(w niektórych
wersjach)
Lampka kontrolna
„CUSTOMIZE” (
S. 311)
(w niektórych
wersjach)
*8, 9
Sygnalizatory w zewn´trznych
lusterkach wstecznych
(
S. 314)(w niektórych
wersjach)
Lampka kontrolna BSM
(
S. 314)
(w niektórych
wersjach)
*2
Lampka kontrolna gotowoÊci
automatycznego
podtrzymywania dzia∏ania
hamulców (
S. 235)
Lampka kontrolna trybu jazdy
z nap´dem elektrycznym
(
S. 222)
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 102

*1: Patrz „Instrukcja obs∏ugi systemu nawigacji i systemu multimedialnego”.
*2: Lampki te zaÊwiecajà si´ po wybraniu przyciskiem rozruchu stanu ON, sygnali-
zujàc przeprowadzanà diagnostyk´ kontrolowanych urzàdzeƒ. Gasnà po kilku
sekundach lub po zaÊwieceniu si´ lampki kontrolnej stanu gotowoÊci „READY”.
Je˝eli lampka nie zaÊwieci si´ lub nie zgaÊnie, mo˝e to oznaczaç usterk´. Nale˝y
wtedy zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi sprawdzenie samochodu.
*
3: Lampki te zaÊwiecajà si´ po wybraniu przyciskiem rozruchu stanu ON, sygnali-
zujàc przeprowadzanà diagnostyk´ kontrolowanych urzàdzeƒ. Gasnà po kilku
sekundach lub po uruchomieniu hybrydowego uk∏adu nap´dowego. Je˝eli
lampka nie zaÊwieci si´ lub nie zgaÊnie, mo˝e to oznaczaç usterk´. Nale˝y wte-
dy zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi sprawdzenie samochodu.
*
4: Lampka zaÊwieca si´ na panelu w Êrodkowej konsoli.
*5: Dzia∏anie uk∏adu sygnalizowane jest miganiem lampki kontrolnej.
*6: Lampka miga przez 10 sekund, a nast´pnie Êwieci si´, gdy temperatura na ze-
wnàtrz spada do 3°C lub ni˝ej.
*
7: Lampka ta zaÊwieca si´, gdy uk∏ad jest wy∏àczony.
*8: W celu potwierdzenia dzia∏ania sygnalizatory w zewn´trznych lusterkach
wstecznych z uk∏adem monitorowania martwych pól widocznoÊci (BSM) Êwiecà si´
w nast´pujàcych sytuacjach:
• Po wybraniu przyciskiem rozruchu stanu ON, gdy uk∏ad monitorowania martwych
pól widocznoÊci (BSM) jest w∏àczony w zak∏adce na wyÊwietlaczu wie-
lofunkcyjnym.
• Po w∏àczeniu uk∏adu monitorowania martwych pól widocznoÊci (BSM) w za
k∏adce na wyÊwietlaczu wielofunkcyjnym, gdy przyciskiem rozruchu
wybrany jest stan ON.
Je˝eli uk∏ad monitorowania martwych pól widocznoÊci (BSM) pracuje prawi-
d∏owo, sygnalizatory w zewn´trznych lusterkach wstecznych zgasnà po kilku
sekundach.
Je˝eli sygnalizatory w zewn´trznych lusterkach wstecznych nie zaÊwiecajà si´
lub nie gasnà, mo˝e to oznaczaç usterk´ uk∏adu monitorowania martwych pól
widocznoÊci (BSM).
Nale˝y wtedy zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu specjali-
stycznemu warsztatowi sprawdzenie samochodu.
*
9: Lampka zaÊwieca si´ w zewn´trznych lusterkach wstecznych.
2. Zespó∏ wskaêników103
2
Zespó∏ wskaêników
Je˝eli nie zaÊwieci si´ lampka ostrzegawcza uk∏adu odpowiedzialnego za bez-
pieczeƒstwo jazdy
Je˝eli przy uruchamianiu hybrydowego uk∏adu nap´dowego nie zaÊwieci si´
lampka ostrzegawcza poduszek powietrznych lub uk∏adu ABS, mo˝e to ozna-
czaç, ˝e dany uk∏ad nie dzia∏a i nie mo˝e pomóc w sytuacji krytycznej, co mo˝e
doprowadziç do Êmierci lub powa˝nych obra˝eƒ cia∏a. W takim przypadku nale˝y
niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistyczne-
mu warsztatowi sprawdzenie samochodu.
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 103

óZ wyjàtkiem wersji F SPORT
óWersje F SPORT
Jednostki u˝yte w zespole wskaêników mogà byç inne w zale˝noÊci od rynku, na
który przeznaczony jest samochód.
1042. Zespó∏ wskaêników

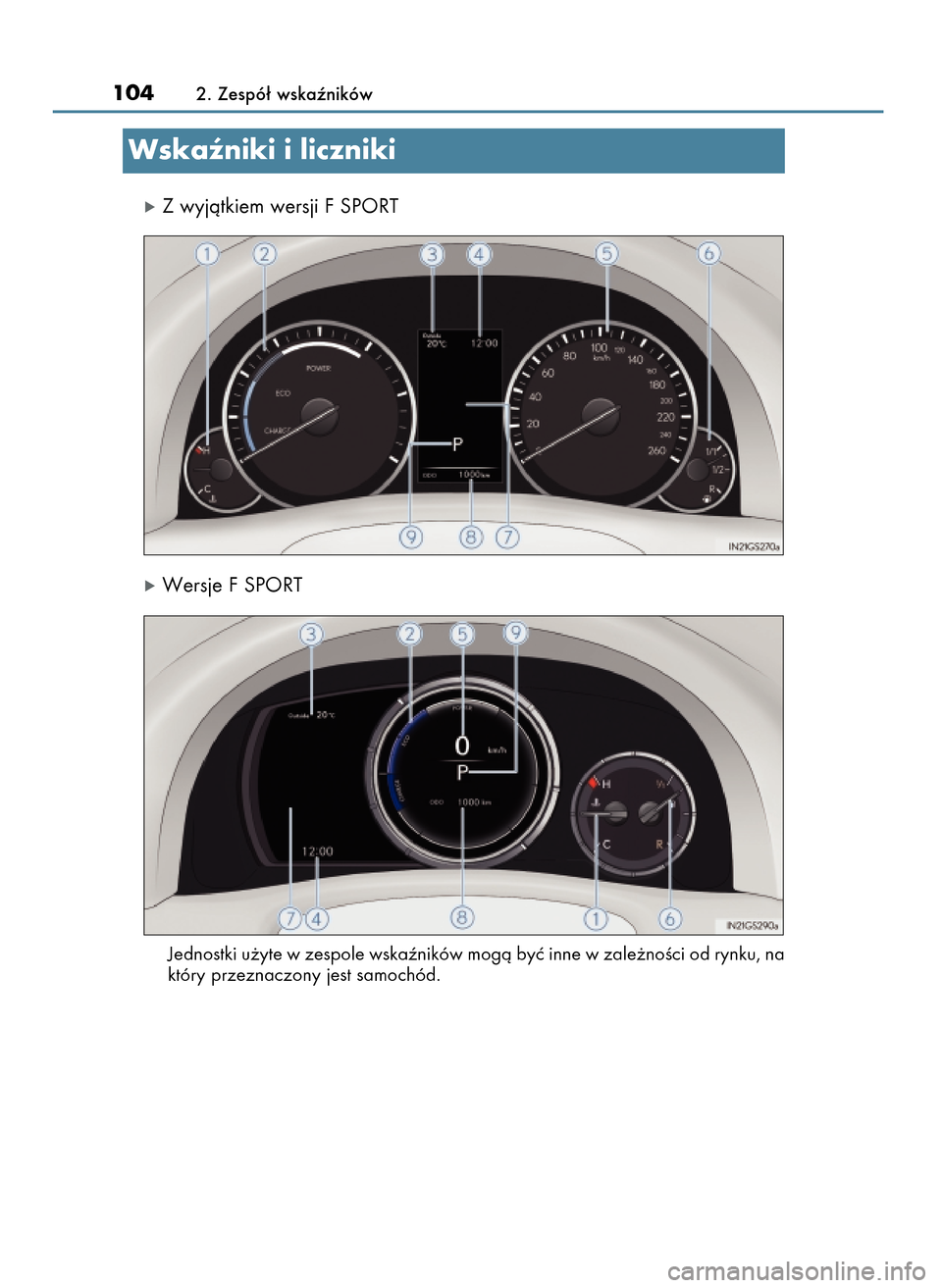

Wskaêniki i liczniki
