2017 Hyundai Ioniq Hybrid Omistajan Käsikirja (in Finnish)


5FLOJTFU
UJFEPU
KB
UJFUPKB
LGÒZUUGÒKGÒMMF
10-55*.0*%&/
5&)05
Polttimo Polttimotyyppi Teho (W)
EdessäTyyppi AAjovaloMatala H7LL 60
Kaukovalo 9005HL+ 55
Seisontavalo W5W 5
Suuntavalo PY21W 21
Tyyppi BAjovalo Lähi-/kaukovalo D8S 25
Seisontavalo LED LED
Suuntavalo PY21W 21
Päiväajovalot (DRL) LED LED
SivusuuntavaloSivutaustapeili LED LED
Auton sivu W5W 5
TakanaTyyppi ATaka-/jarruvalo P21/W 21
Suuntavalo PY21/5W 21/5
Takavalo W5W 5
Peruutusvalo W16W 16
Tyyppi BTaka-/jarruvalo LED LED
Suuntavalo PY21W 21
Takavalo LED LED
Peruutusvalo W16W 16
SumuvaloLED LED
LisäjarruvaloLED LED
Rekisterikilven valo W5W 5
Sisätilan
valotKartanlukuvaloTyyppi A W10W 10
Tyyppi B LED LED
KattovaloTyyppi A FESTOON 8
Tyyppi B LED LED
Ehostuspeilin valo FESTOON 5
Tavaratilan valo FESTOON 5

5FLOJTFU
UJFEPU
KB
UJFUPKB
LGÒZUUGÒKGÒMMF3&/,""5
+"
7"/5&&5

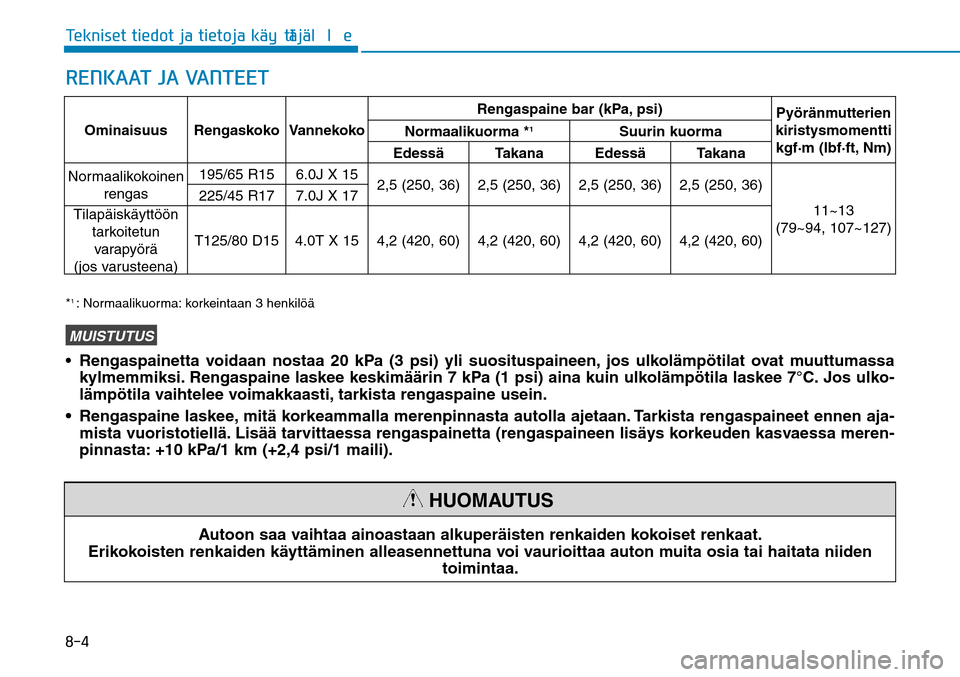

Ominaisuus Rengaskoko VannekokoRengaspaine bar (kPa, psi)
Pyöränmutterien
kiristysmomentti
kgf·m (lbf·ft, Nm) Normaalikuorma *
1
Suurin kuorma
Edessä Takana Edessä Takana
Normaalikokoinen
rengas195/65 R15 6.0J X 15
2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36)
11~13
(79~94, 107~127) 225/45 R17 7.0J X 17
Tilapäiskäyttöön
tarkoitetun
varapyörä
(jos varusteena)T125/80 D15 4.0T X 15 4,2 (420, 60) 4,2 (420, 60) 4,2 (420, 60) 4,2 (420, 60)
Autoon saa vaihtaa ainoastaan alkuperäisten renkaiden kokoiset renkaat.
Erikokoisten renkaiden käyttäminen alleasennettuna voi vaurioittaa auton muita osia tai haitata niiden
toimintaa.
HUOMAUTUS
*1 : Normaalikuorma: korkeintaan 3 henkilöä Rengaspainetta voidaan nostaa 20 kPa (3 psi) yli suosituspaineen, jos ulkolämpötilat ovat muuttumassa
kylmemmiksi. Rengaspaine laskee keskimäärin 7 kPa (1 psi) aina kuin ulkolämpötila laskee 7°C. Jos ulko-
lämpötila vaihtelee voimakkaasti, tarkista rengaspaine usein.
Rengaspaine laskee, mitä korkeammalla merenpinnasta autolla ajetaan. Tarkista rengaspaineet ennen aja-
mista vuoristotiellä. Lisää tarvittaessa rengaspainetta (rengaspaineen lisäys korkeuden kasvaessa meren-
pinnasta: +10 kPa/1 km (+2,4 psi/1 maili).MUISTUTUS


5FLOJTFU
UJFEPU
KB
UJFUPKB
LGÒZUUGÒKGÒMMF
3&/,"*%&/
/01&64-60,*564
+"
,"/5"7664
*1 LI : KANTAVUUSINDEKSI *
2 SS: NOPEUSLUOKKA
Min.: Takaistuimen alaosasta istuimen selkänojan yläreunaan.
Maks.: Etuistuimen alaosasta kattoon.

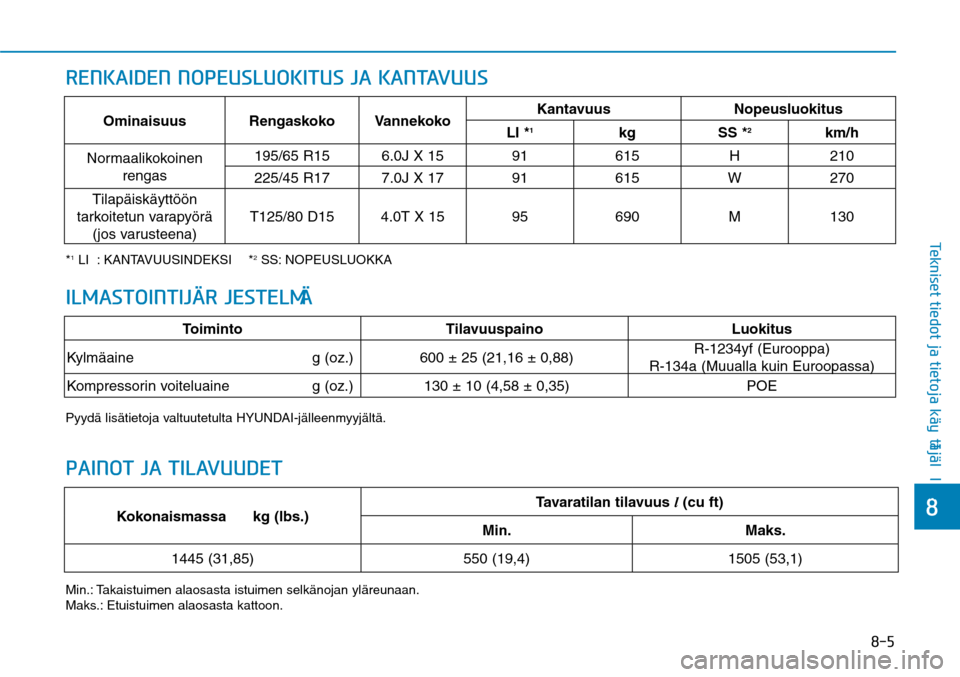

Ominaisuus Rengaskoko VannekokoKantavuus Nopeusluokitus
LI *
1
kg SS *
2
km/h
Normaalikokoinen
rengas195/65 R15 6.0J X 15 91 615 H 210
225/45 R17 7.0J X 17 91 615 W 270
Tilapäiskäyttöön
tarkoitetun varapyörä
(jos varusteena)T125/80 D15 4.0T X 15 95 690 M 130
1"*/05
+"
5*-"766%&5
Kokonaismassa kg (lbs.)Tavaratilan tilavuus l (cu ft)
Min. Maks.
1445 (31,85) 550 (19,4) 1505 (53,1)
*-."450*/5*+G¸3+&45&-.G¸
Toiminto Tilavuuspaino Luokitus
Kylmäaine g (oz.) 600 ± 25 (21,16 ± 0,88)R-1234yf (Eurooppa)
R-134a (Muualla kuin Euroopassa)
Kompressorin voiteluaine g (oz.) 130 ± 10 (4,58 ± 0,35) POE
Pyydä lisätietoja valtuutetulta HYUNDAI-jälleenmyyjältä.

5FLOJTFU
UJFEPU
KB
UJFUPKB
LGÒZUUGÒKGÒMMF70*5&-6"*/&4604*56,4&5
+"

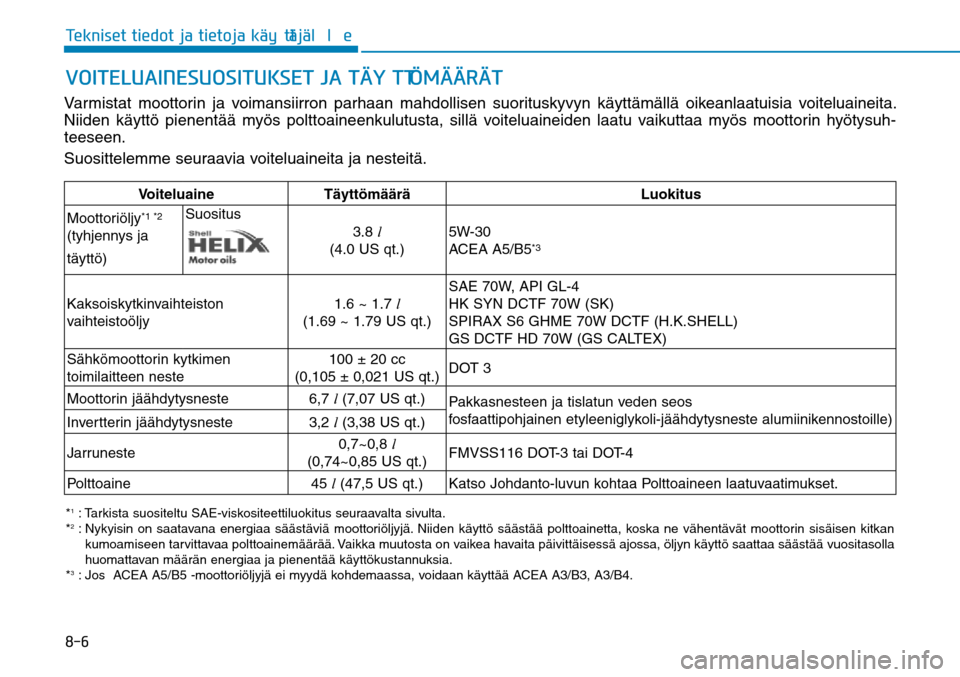

5G¸:55GÈ.G¸G¸3G¸5Varmistat moottorin ja voimansiirron parhaan mahdollisen suorituskyvyn käyttämällä oikeanlaatuisia voiteluaineita.
Niiden käyttö pienentää myös polttoaineenkulutusta, sillä voiteluaineiden laatu vaikuttaa myös moottorin hyötysuh-
teeseen.
Suosittelemme seuraavia voiteluaineita ja nesteitä.
Voiteluaine Täyttömäärä Luokitus
Moottoriöljy*1 *2

(tyhjennys ja
täyttö)Suositus
3.8 l
(4.0 US qt.)5W-30
ACEA A5/B5
*3
Kaksoiskytkinvaihteiston
vaihteistoöljy1.6 ~ 1.7 l
(1.69 ~ 1.79 US qt.)SAE 70W, API GL-4
HK SYN DCTF 70W (SK)
SPIRAX S6 GHME 70W DCTF (H.K.SHELL)
GS DCTF HD 70W (GS CALTEX)
Sähkömoottorin kytkimen
toimilaitteen neste100 ± 20 cc
(0,105 ± 0,021 US qt.)DOT 3
Moottorin jäähdytysneste 6,7 l (7,07 US qt.)
Pakkasnesteen ja tislatun veden seos
fosfaattipohjainen etyleeniglykoli-jäähdytysneste alumiinikennostoille)
Invertterin jäähdytysneste 3,2 l (3,38 US qt.)
Jarruneste0,7~0,8 l
(0,74~0,85 US qt.)FMVSS116 DOT-3 tai DOT-4
Polttoaine 45 l (47,5 US qt.) Katso Johdanto-luvun kohtaa Polttoaineen laatuvaatimukset.*1 : Tarkista suositeltu SAE-viskositeettiluokitus seuraavalta sivulta.
*2 : Nykyisin on saatavana energiaa säästäviä moottoriöljyjä. Niiden käyttö säästää polttoainetta, koska ne vähentävät moottorin sisäisen kitkan
kumoamiseen tarvittavaa polttoainemäärää. Vaikka muutosta on vaikea havaita päivittäisessä ajossa, öljyn käyttö saattaa säästää vuositasolla
huomattavan määrän energiaa ja pienentää käyttökustannuksia.
*3 : Jos ACEA A5/B5 -moottoriöljyjä ei myydä kohdemaassa, voidaan käyttää ACEA A3/B3, A3/B4.


5FLOJTFU
UJFEPU
KB
UJFUPKB
LGÒZUUGÒKGÒMMF
Suositeltu SAE-
viskositeettiluokitusMuista puhdistaa täyttöaukon,
öljypohjan tulpan ja mittatikun
ympäristö ennen öljy-/voiteluai-
nemäärän tarkistamista tai voi-
teluaineen lisäämistä. Tämä on
erityisen tärkeää, kun autolla
on ajettu pölyävällä tienpinnal-
la tai päällystämättömällä tiel-
lä. Puhdistamalla täyttöaukon,
öljypohjan tulpan ja mittatikun
ympäristön estät lian ja epä-
puhtauksien kulkeutumisen
moottoriin tai muihin kompo-
nentteihin, joissa ne saattaisi-
vat aiheuttaa vaurioita.
HUOMAUTUS
Moottoriöljyn viskositeetti (paksuus) vaikuttaa polttoaineenkulutukseen ja
moottorin toimintaan kylmällä säällä (käynnistyminen ja öljyn virtaavuus).
Pienemmän viskositeetin omaavan moottoriöljyn käyttäminen saattaa vähen-
tää polttoaineenkulutusta ja parantaa suorituskykyä kylmällä säällä, mutta
lämpimällä säällä tulee riittävän voitelun varmistamiseksi käyttää moottoriöl-
jyä, jonka viskositeetti on korkeampi. Käytä ainoastaan moottoriöljyä, jonka
viskositeettiluokitus on suosituksen mukainen, sillä muuten moottori saattaa
vaurioitua.
Ota auton käyttöympäristön lämpötilavaihtelu ennen seuraavaa öljynvaihtoa
huomioon valitessasi moottoriöljyä. Valitse sopiva viskositeettiluokitus taulu-
kosta.
SAE-viskositeettiluokitusta vastaava käyttölämpötila-alue
LämpötilaBensiini-
moottorin
öljy
°C
(°F)
-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
20W-50
15W-40
10W-30
5W-20, 5W-30

5FLOJTFU
UJFEPU
KB
UJFUPKB

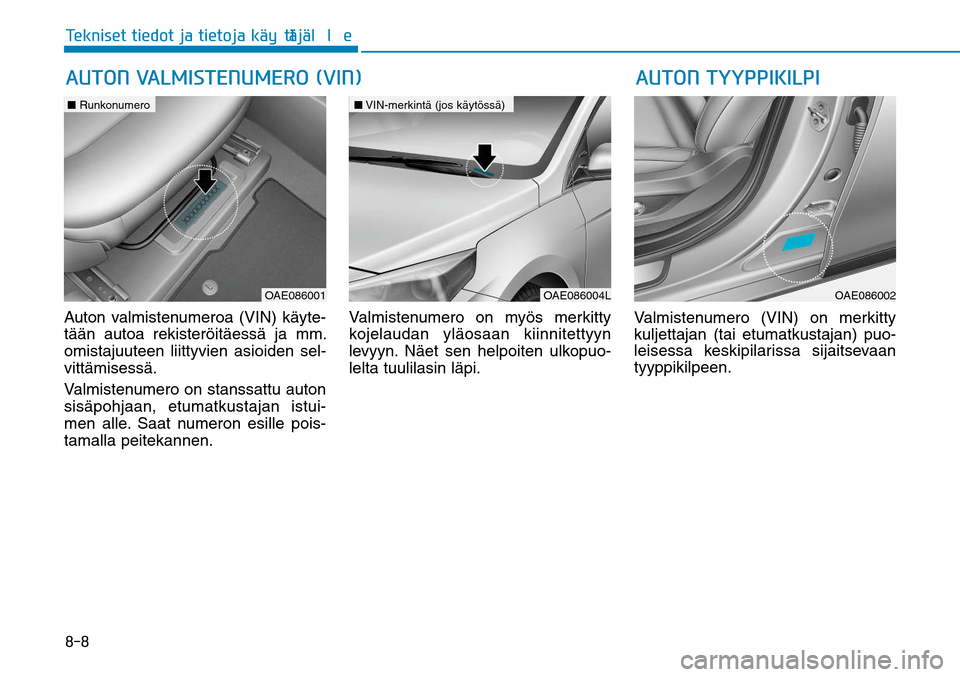

LGÒZUUGÒKGÒMMFAuton valmistenumeroa (VIN) käyte-
tään autoa rekisteröitäessä ja mm.
omistajuuteen liittyvien asioiden sel-
vittämisessä.
Valmistenumero on stanssattu auton
sisäpohjaan, etumatkustajan istui-
men alle. Saat numeron esille pois-
tamalla peitekannen.Valmistenumero on myös merkitty
kojelaudan yläosaan kiinnitettyyn
levyyn. Näet sen helpoiten ulkopuo-
lelta tuulilasin läpi.Valmistenumero (VIN) on merkitty
kuljettajan (tai etumatkustajan) puo-
leisessa keskipilarissa sijaitsevaan
tyyppikilpeen."650/
7"-.*45&/6.&30
7*/
"650/
5::11*,*-1*
OAE086004L
■ VIN-merkintä (jos käytössä)
OAE086001
■ Runkonumero
OAE086002


5FLOJTFU
UJFEPU
KB
UJFUPKB
LGÒZUUGÒKGÒMMF

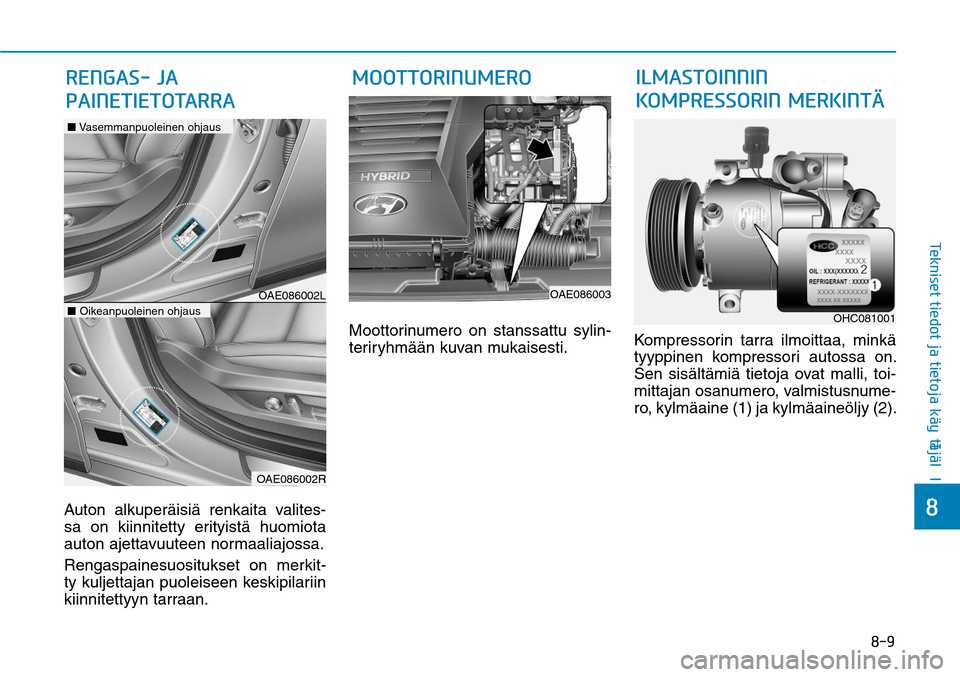

Auton alkuperäisiä renkaita valites-
sa on kiinnitetty erityistä huomiota
auton ajettavuuteen normaaliajossa.
Rengaspainesuositukset on merkit-
ty kuljettajan puoleiseen keskipilariin
kiinnitettyyn tarraan. Moottorinumero on stanssattu sylin-
teriryhmään kuvan mukaisesti.Kompressorin tarra ilmoittaa, minkä
tyyppinen kompressori autossa on.
Sen sisältämiä tietoja ovat malli, toi-
mittajan osanumero, valmistusnume-
ro, kylmäaine (1) ja kylmäaineöljy (2). 3&/("4
+"

1"*/&5*&505"33".005503*/6.&30
OHC081001
*-."450*//*/


,0.13&4403*/
.&3,*/5G¸
OAE086003
OAE086002R
■ Vasemmanpuoleinen ohjaus
OAE086002L
■ Oikeanpuoleinen ohjaus

5FLOJTFU
UJFEPU
KB
UJFUPKB
LGÒZUUGÒKGÒMMFAuton radiotaajuuskomponentit täyt-
tävät 1995/5/EY-direktiivin vaatimuk-
set.
Lisätietoja ja valmistajan vaatimus-
tenmukaisuusvakuutus on saatavilla
HYUNDAI-verkkosivustolta osoit-
teesta:
http://service.hyundai-motor.com7""5*.645&/.6,"*4664

7",66564

CE0678
■ Esimerkki
