2017 Hyundai Ioniq Hybrid Omistajan Käsikirja (in Finnish)

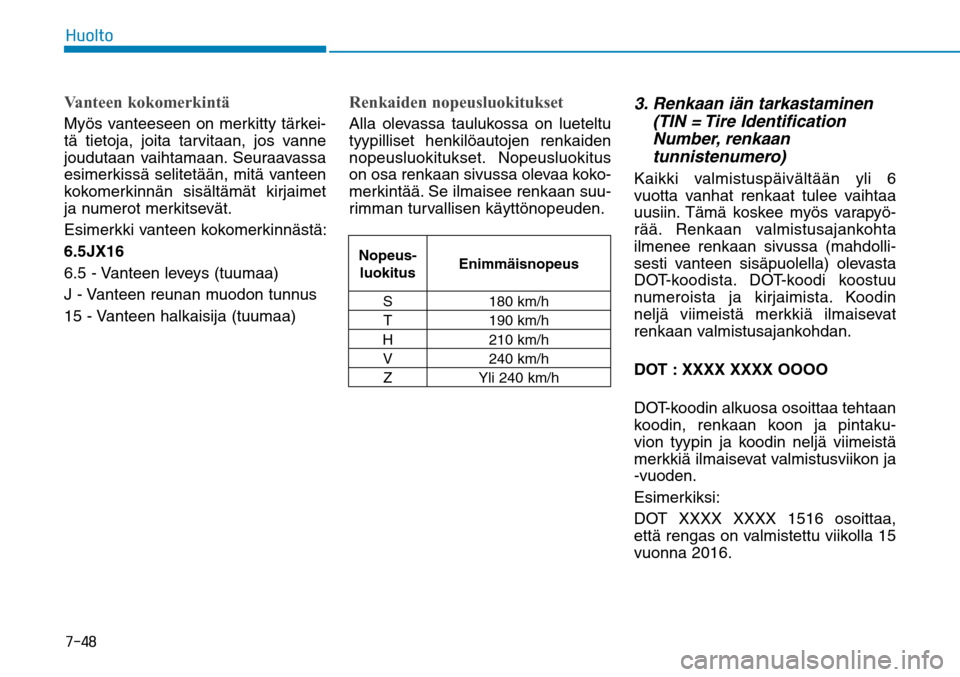

)VPMUPVanteen kokomerkintä Myös vanteeseen on merkitty tärkei-
tä tietoja, joita tarvitaan, jos vanne
joudutaan vaihtamaan. Seuraavassa
esimerkissä selitetään, mitä vanteen
kokomerkinnän sisältämät kirjaimet
ja numerot merkitsevät.
Esimerkki vanteen kokomerkinnästä:
6.5JX16
6.5 - Vanteen leveys (tuumaa)
J - Vanteen reunan muodon tunnus
15 - Vanteen halkaisija (tuumaa)
Renkaiden nopeusluokitukset Alla olevassa taulukossa on lueteltu
tyypilliset henkilöautojen renkaiden
nopeusluokitukset. Nopeusluokitus
on osa renkaan sivussa olevaa koko-
merkintää. Se ilmaisee renkaan suu-
rimman turvallisen käyttönopeuden.
3. Renkaan iän tarkastaminen (TIN = Tire Identification
Number, renkaan
tunnistenumero) Kaikki valmistuspäivältään yli 6
vuotta vanhat renkaat tulee vaihtaa
uusiin. Tämä koskee myös varapyö-
rää. Renkaan valmistusajankohta
ilmenee renkaan sivussa (mahdolli-
sesti vanteen sisäpuolella) olevasta
DOT-koodista. DOT-koodi koostuu
numeroista ja kirjaimista. Koodin
neljä viimeistä merkkiä ilmaisevat
renkaan valmistusajankohdan.
DOT : XXXX XXXX OOOO
DOT-koodin alkuosa osoittaa tehtaan
koodin, renkaan koon ja pintaku-
vion tyypin ja koodin neljä viimeistä
merkkiä ilmaisevat valmistusviikon ja
-vuoden.
Esimerkiksi:
DOT XXXX XXXX 1516 osoittaa,
että rengas on valmistettu viikolla 15
vuonna 2016.
Nopeus-
luokitus Enimmäisnopeus
S 180 km/h
T 190 km/h
H 210 km/h
V 240 km/h
Z Yli 240 km/h


)VPMUP

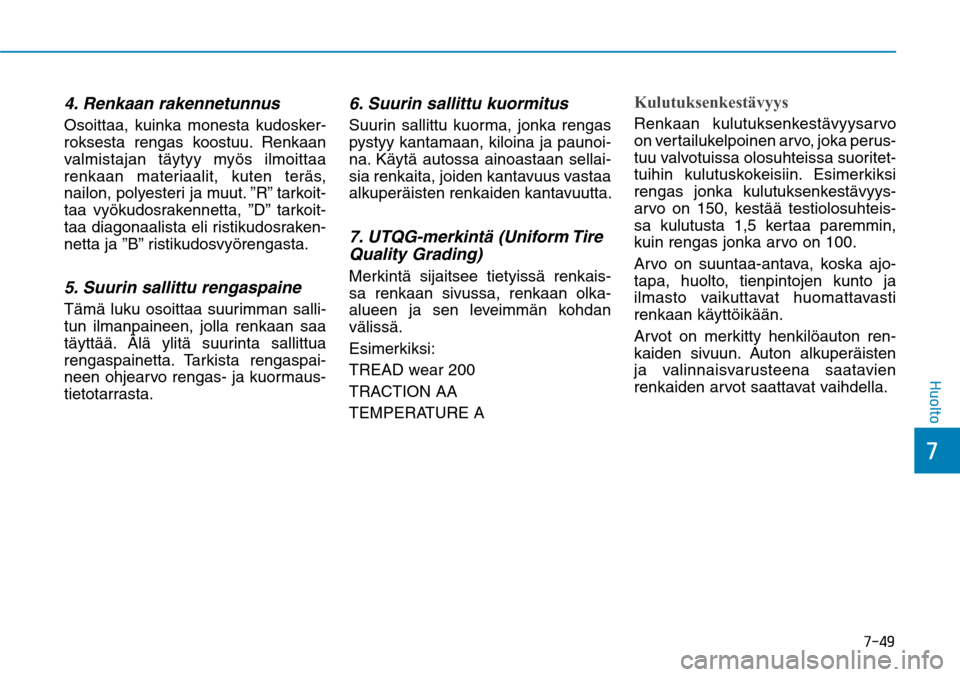

4. Renkaan rakennetunnusOsoittaa, kuinka monesta kudosker-
roksesta rengas koostuu. Renkaan
valmistajan täytyy myös ilmoittaa
renkaan materiaalit, kuten teräs,
nailon, polyesteri ja muut. ”R” tarkoit-
taa vyökudosrakennetta, ”D” tarkoit-
taa diagonaalista eli ristikudosraken-
netta ja ”B” ristikudosvyörengasta.5. Suurin sallittu rengaspaine Tämä luku osoittaa suurimman salli-
tun ilmanpaineen, jolla renkaan saa
täyttää. Älä ylitä suurinta sallittua
rengaspainetta. Tarkista rengaspai-
neen ohjearvo rengas- ja kuormaus-
tietotarrasta.
6. Suurin sallittu kuormitusSuurin sallittu kuorma, jonka rengas
pystyy kantamaan, kiloina ja paunoi-
na. Käytä autossa ainoastaan sellai-
sia renkaita, joiden kantavuus vastaa
alkuperäisten renkaiden kantavuutta.7. UTQG-merkintä (Uniform Tire
Quality Grading)Merkintä sijaitsee tietyissä renkais-
sa renkaan sivussa, renkaan olka-
alueen ja sen leveimmän kohdan
välissä.
Esimerkiksi:
TREAD wear 200
TRACTION AA
TEMPERATURE A
Kulutuksenkestävyys Renkaan kulutuksenkestävyysarvo
on vertailukelpoinen arvo, joka perus-
tuu valvotuissa olosuhteissa suoritet-
tuihin kulutuskokeisiin. Esimerkiksi
rengas jonka kulutuksenkestävyys-
arvo on 150, kestää testiolosuhteis-
sa kulutusta 1,5 kertaa paremmin,
kuin rengas jonka arvo on 100.
Arvo on suuntaa-antava, koska ajo-
tapa, huolto, tienpintojen kunto ja
ilmasto vaikuttavat huomattavasti
renkaan käyttöikään.
Arvot on merkitty henkilöauton ren-
kaiden sivuun. Auton alkuperäisten
ja valinnaisvarusteena saatavien
renkaiden arvot saattavat vaihdella.

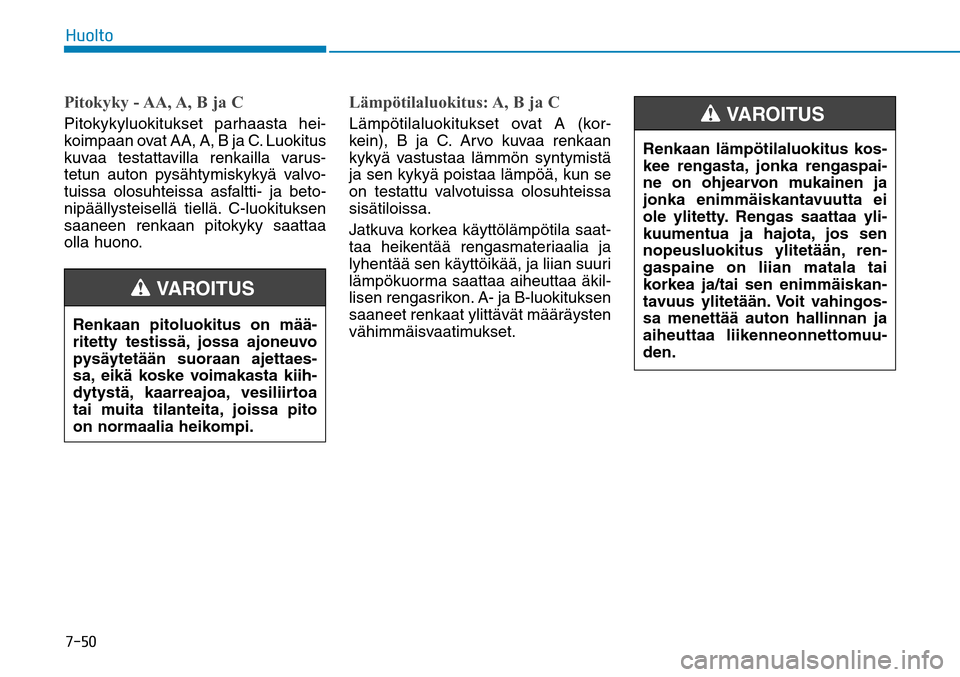

)VPMUPPitokyky - AA, A, B ja CPitokykyluokitukset parhaasta hei-
koimpaan ovat AA, A, B ja C. Luokitus
kuvaa testattavilla renkailla varus-
tetun auton pysähtymiskykyä valvo-
tuissa olosuhteissa asfaltti- ja beto-
nipäällysteisellä tiellä. C-luokituksen
saaneen renkaan pitokyky saattaa
olla huono.
Lämpötilaluokitus: A, B ja CLämpötilaluokitukset ovat A (kor-
kein), B ja C. Arvo kuvaa renkaan
kykyä vastustaa lämmön syntymistä
ja sen kykyä poistaa lämpöä, kun se
on testattu valvotuissa olosuhteissa
sisätiloissa.
Jatkuva korkea käyttölämpötila saat-
taa heikentää rengasmateriaalia ja
lyhentää sen käyttöikää, ja liian suuri
lämpökuorma saattaa aiheuttaa äkil-
lisen rengasrikon. A- ja B-luokituksen
saaneet renkaat ylittävät määräysten
vähimmäisvaatimukset.
Renkaan pitoluokitus on mää-
ritetty testissä, jossa ajoneuvo
pysäytetään suoraan ajettaes-
sa, eikä koske voimakasta kiih-
dytystä, kaarreajoa, vesiliirtoa
tai muita tilanteita, joissa pito
on normaalia heikompi.
VAROITUS

Renkaan lämpötilaluokitus kos-
kee rengasta, jonka rengaspai-
ne on ohjearvon mukainen ja
jonka enimmäiskantavuutta ei
ole ylitetty. Rengas saattaa yli-
kuumentua ja hajota, jos sen
nopeusluokitus ylitetään, ren-
gaspaine on liian matala tai
korkea ja/tai sen enimmäiskan-
tavuus ylitetään. Voit vahingos-
sa menettää auton hallinnan ja
aiheuttaa liikenneonnettomuu-
den.
VAROITUS


)VPMUP

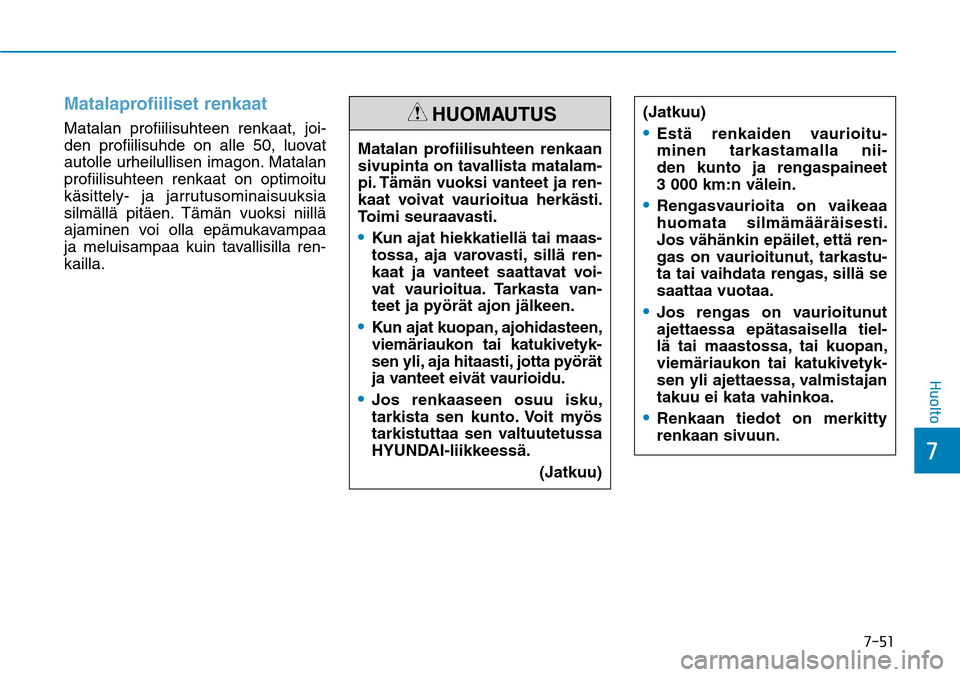

Matalaprofiiliset renkaatMatalan profiilisuhteen renkaat, joi-
den profiilisuhde on alle 50, luovat
autolle urheilullisen imagon. Matalan
profiilisuhteen renkaat on optimoitu
käsittely- ja jarrutusominaisuuksia
silmällä pitäen. Tämän vuoksi niillä
ajaminen voi olla epämukavampaa
ja meluisampaa kuin tavallisilla ren-
kailla.Matalan profiilisuhteen renkaan
sivupinta on tavallista matalam-
pi. Tämän vuoksi vanteet ja ren-
kaat voivat vaurioitua herkästi.
Toimi seuraavasti.
Kun ajat hiekkatiellä tai maas-
tossa, aja va rovasti, sillä ren-
kaat ja vanteet saattavat voi-
vat vaurioitua. Tarkasta van-
teet ja pyörät ajon jälkeen. Kun ajat kuopan, ajohidasteen, viemäriaukon tai katukivetyk-
sen yli, aja hitaasti, jotta pyörät
ja vanteet eivät vaurioidu. Jos renkaaseen osuu isku, tarkista sen kunto. Voit myös
tarkistuttaa sen valtuutetussa
HYUNDAI-liikkeessä.
(Jatkuu)

HUOMAUTUS
(Jatkuu) Estä renkaiden vaurioitu-minen tarkastamalla nii-
den kunto ja rengaspaineet
3 000 km:n välein. Rengasvaurioita on vaikeaa huomata silmämääräisesti.
Jos vähänkin epäilet, että ren-
gas on vaurioitunut, tarkastu-
ta tai vaihdata rengas, sillä se
saattaa vuotaa. Jos rengas on vaurioitunut ajettaessa epätasaisella tiel-
lä tai maastossa, tai kuopan,
viemäriaukon tai katukivetyk-
sen yli ajettaessa, valmistajan
takuu ei kata vahinkoa. Renkaan tiedot on merkitty renkaan sivuun.

)VPMUP46-",,&&5

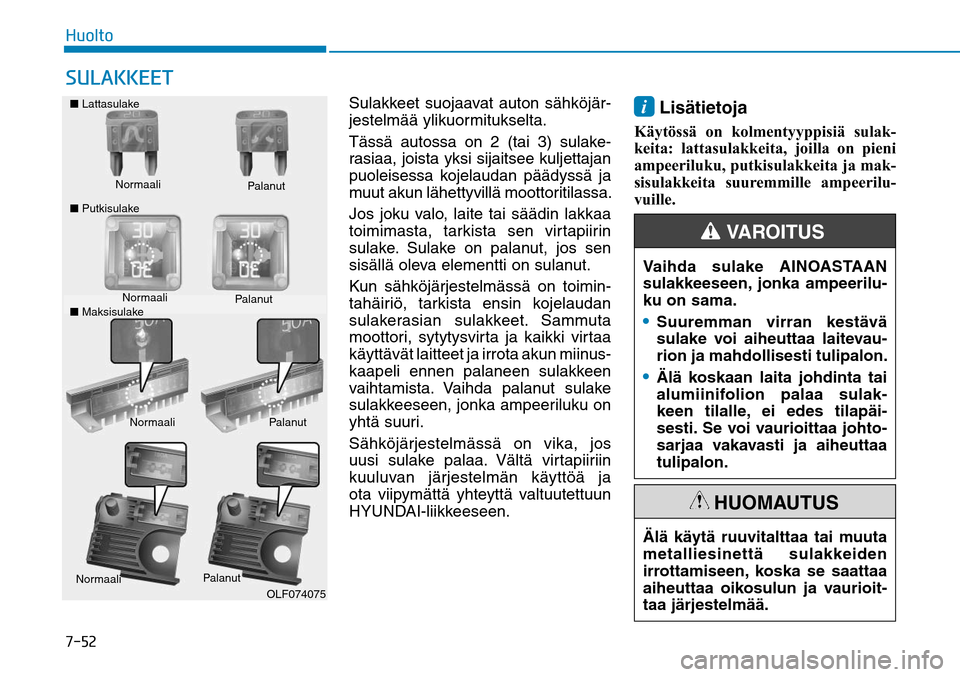

Sulakkeet suojaavat auton sähköjär-
jestelmää ylikuormitukselta.
Tässä autossa on 2 (tai 3) sulake-
rasiaa, joista yksi sijaitsee kuljettajan
puoleisessa kojelaudan päädyssä ja
muut akun lähettyvillä moottoritilassa.
Jos joku valo, laite tai säädin lakkaa
toimimasta, tarkista sen virtapiirin
sulake. Sulake on palanut, jos sen
sisällä oleva elementti on sulanut.
Kun sähköjärjestelmässä on toimin-
tahäiriö, tarkista ensin kojelaudan
sulakerasian sulakkeet. Sammuta
moottori, sytytysvirta ja kaikki virtaa
käyttävät laitteet ja irrota akun miinus-
kaapeli ennen palaneen sulakkeen
vaihtamista. Vaihda palanut sulake
sulakkeeseen, jonka ampeeriluku on
yhtä suuri.
Sähköjärjestelmässä on vika, jos
uusi sulake palaa. Vältä virtapiiriin
kuuluvan järjestelmän käyttöä ja
ota viipymättä yhteyttä valtuutettuun
HYUNDAI-liikkeeseen.
i Lisätietoja
Käytössä on kolmentyyppisiä sulak-
keita: lattasulakkeita, joilla on pieni
ampeeriluku, putkisulakkeita ja mak-
sisulakkeita suuremmille ampeerilu-
vuille.Älä käytä ruuvitalttaa tai muuta
metalliesinettä sulakkeiden
irrottamiseen, koska se saattaa
aiheuttaa oikosulun ja vaurioit-
taa järjestelmää.
HUOMAUTUS
Vaihda sulake AINOASTAAN
sulakkeeseen, jonka ampeerilu-
ku on sama. Suuremman virran kestävä sulake voi aiheuttaa laitevau-
rion ja mahdollisesti tulipalon. Älä koskaan laita johdinta tai alumiinifolion palaa sulak-
keen tilalle, ei edes tilapäi-
sesti. Se voi vaurioittaa johto-
sarjaa vakavasti ja aiheuttaa
tulipalon.
VAROITUS
Normaali
■ Lattasulake ■ Putkisulake Palanut
Normaali Palanut
Normaali Palanut
OLF074075
Normaali
Palanut ■ Maksisulake


)VPMUP

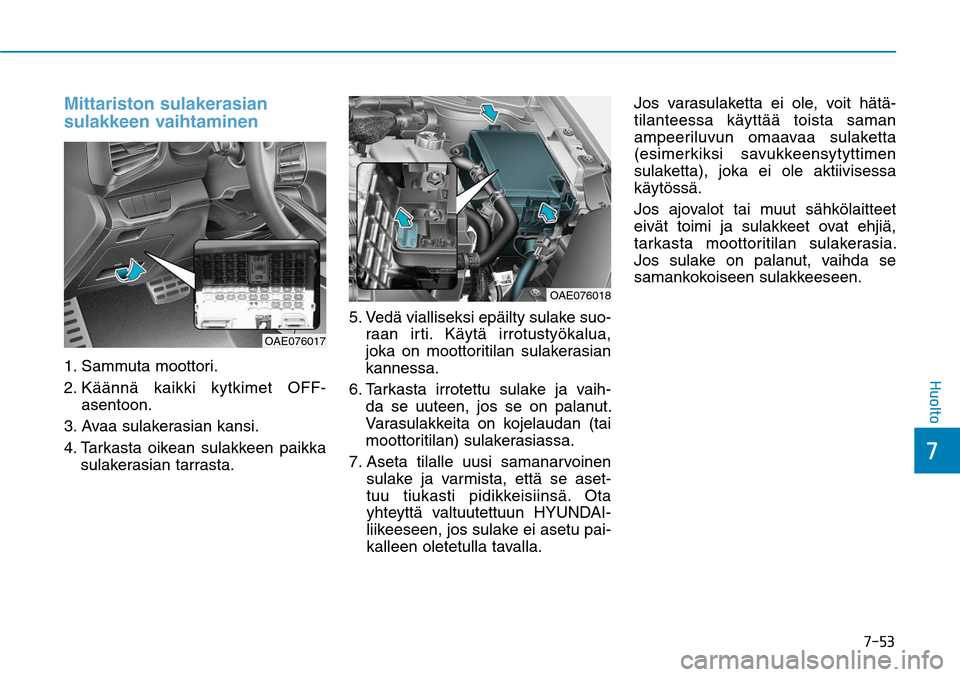

Mittariston sulakerasian
sulakkeen vaihtaminen 1. Sammuta moottori.
2. Käännä kaikki kytkimet OFF-
asentoon.
3. Avaa sulakerasian kansi.
4. Tarkasta oikean sulakkeen paikka
sulakerasian tarrasta. 5.
Vedä vialliseksi epäilty sulake suo-
raan irti. Käytä irrotustyökalua,
joka on moottoritilan sulakerasian
kannessa.
6. Tarkasta irrotettu sulake ja vaih-
da se uuteen, jos se on palanut.
Varasulakkeita on kojelaudan (tai
moottoritilan) sulakerasiassa.
7. Aseta tilalle uusi samanarvoinen
sulake ja varmista, että se aset-
tuu tiukasti pidikkeisiinsä. Ota
yhteyttä valtuutettuun HYUNDAI-
liikeeseen, jos sulake ei asetu pai-
kalleen oletetulla tavalla. Jos varasulaketta ei ole, voit hätä-
tilanteessa käyttää toista saman
ampeeriluvun omaavaa sulaketta
(esimerkiksi savukkeensytyttimen
sulaketta), joka ei ole aktiivisessa
käytössä.
Jos ajovalot tai muut sähkölaitteet
eivät toimi ja sulakkeet ovat ehjiä,
tarkasta moottoritilan sulakerasia.
Jos sulake on palanut, vaihda se
samankokoiseen sulakkeeseen.
OAE076017
OAE076018

)VPMUPSulakekytkinKäännä sulakekytkin aina ON-
asentoon.
Jos käännät kytkimen OFF-asentoon,
tietyt laitteet (esim. audiojärjestelmä
ja digitaalinen kello) täytyy asettaa
uudelleen ja älyavain ei mahdollisesti
toimi oikein.
i Lisätietoja

Jos sulakekytkin on OFF-asennossa,
Turn on FUSE SWITCH (kytke sula-
kekytkin ON-asentoon) -viesti tulee
näyttöön.
MUISTUTUS ON-asentoon, kun auto on nor-
maalikäytössä.
kytkintä toistuvasti. Se voi vauri-
oitua.
Sulakkeen vaihtaminen
moottoritilan sulakerasiaan1. Sammuta moottori.
2. Käännä kaikki kytkimet OFF-
asentoon.
3. Irrota sulakerasian kansi paina-
malla lukituskielekettä ja vetämällä
kansi ylös.
OAE076023OAE076024
■ Lattasulake■ Putkisulake
OAE076019
OLFH044149L


)VPMUP
4. Tarkasta irrotettu sulake ja vaih-
da se uuteen, jos se on palanut.
Käytä sulakkeen irrottamiseen
ja asentamiseen irrotustyökalua,
joka on moottoritilan sulakerasian
kannessa.
5. Aseta tilalle uusi samanarvoinen
sulake ja varmista, että se aset-
tuu tiukasti pidikkeisiinsä. Ota
yhteyttä valtuutettuun HYUNDAI-
liikkeeseen, jos sulake ei asetu
paikalleen oletetulla tavalla.MUISTUTUSMoottoritilan sulakerasian tarkis-
tuksen jälkeen
asenna sulakerasian kansi kun-
nolla paikalleen. Kun kansi lukkiu-
tuu paikalleen, kuuluu napsahtava
ääni. Jos kansi ei ole tiukasti pai-
kallaan, sulakkeisiin pääsevä vesi
voi aiheuttaa sähkövian.
PääsulakeSähköjärjestelmässä voi olla toiminta-
häiriö, vaikka moottoritilan ja kojetau-
lun sulakerasioiden sulakkeet olisivat
ehjät. Tässä tapauksessa ongelman
voi aiheuttaa (BFT-tyyppisen) pääsu-
lakkeen irtoaminen. Sulake sijaitsee
akun (+) -navan suojakannen sisä-
puolella. Koska sulakkeen rakenne
on muita sulakkeita monimutkaisem-
pi, suosittelemme sen tarkastamista
lähimmässä HYUNDAI-huollossa.i Lisätietoja

Asenna akun suojakansi aina tiukasti
paikalleen tarkastuksen jälkeen. Jos
kansi ei ole tiukasti paikallaan, sulak-
keisiin pääsevä vesi voi aiheuttaa säh-
kövian.
MaksisulakeJos maksisulake on palanut, se pitää
vaihtaa seuraavasti:
1. Sammuta moottori.
2. Irrota akun miinuskaapeli.
3. Irrota sulakerasian kansi paina-
malla lukituskielekettä ja vetämällä
kansi ylös.
4. Irrota yllä olevassa kuvassa näky-
vät mutterit.
5. Asenna sulakkeen tilalle samanar-
voinen uusi sulake.
6. Asenna osat päinvastaisessa jär-
jestyksessä.i Lisätietoja

Ota yhteyttä valtuutettuun HYUNDAI-
liikkeeseen, jos maksisulake on palanut.
OAE076021
OAE076022
