2017 Hyundai Ioniq Hybrid Omistajan Käsikirja (in Finnish)

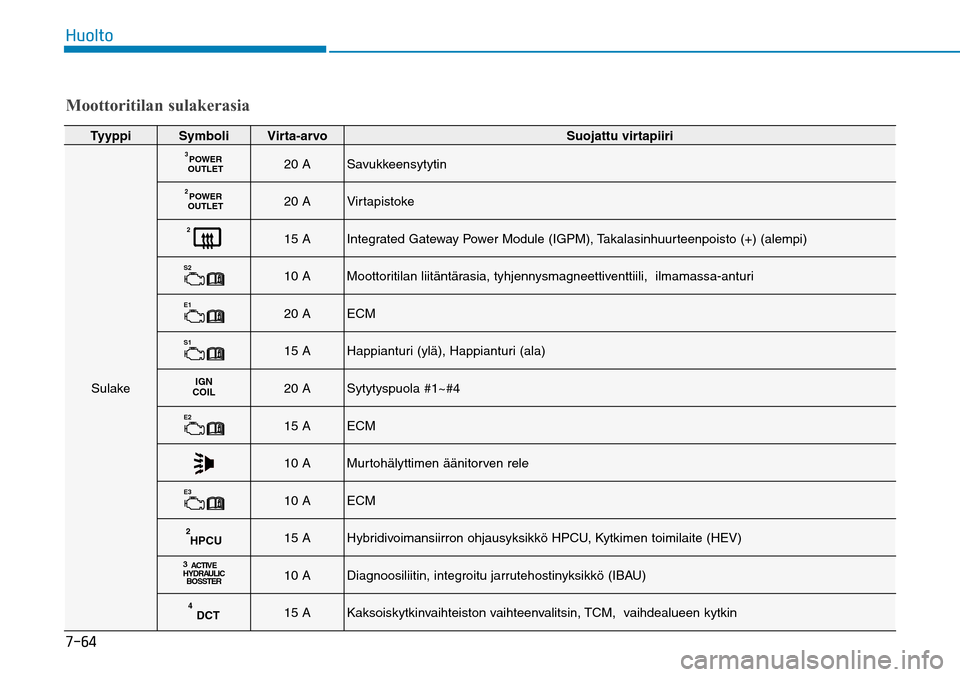

)VPMUP
Tyyppi
Symboli
Virta-arvo
Suojattu virtapiiri
Sulake
20 A
Savukkeensytytin
20 A
Virtapistoke
2
15 A
Integrated Gateway Power Module (IGPM), Takalasinhuurteenpoisto (+) (alempi)
S2
10 A
Moottoritilan liitäntärasia, tyhjennysmagneettiventtiili, ilmamassa-anturi
E1
20 A
ECM
S1
15 A
Happianturi (ylä), Happianturi (ala)
20 A
Sytytyspuola #1~#4
E2
15 A
ECM
10 A
Murtohälyttimen äänitorven rele
E3
10 A
ECM
15 A
Hybridivoimansiirron ohjausyksikkö HPCU, Kytkimen toimilaite (HEV)
10 A
Diagnoosiliitin, integroitu jarrutehostinyksikkö (IBAU)
15 A
Kaksoiskytkinvaihteiston vaihteenvalitsin, TCM, vaihdealueen kytkin
Moottoritilan sulakerasia

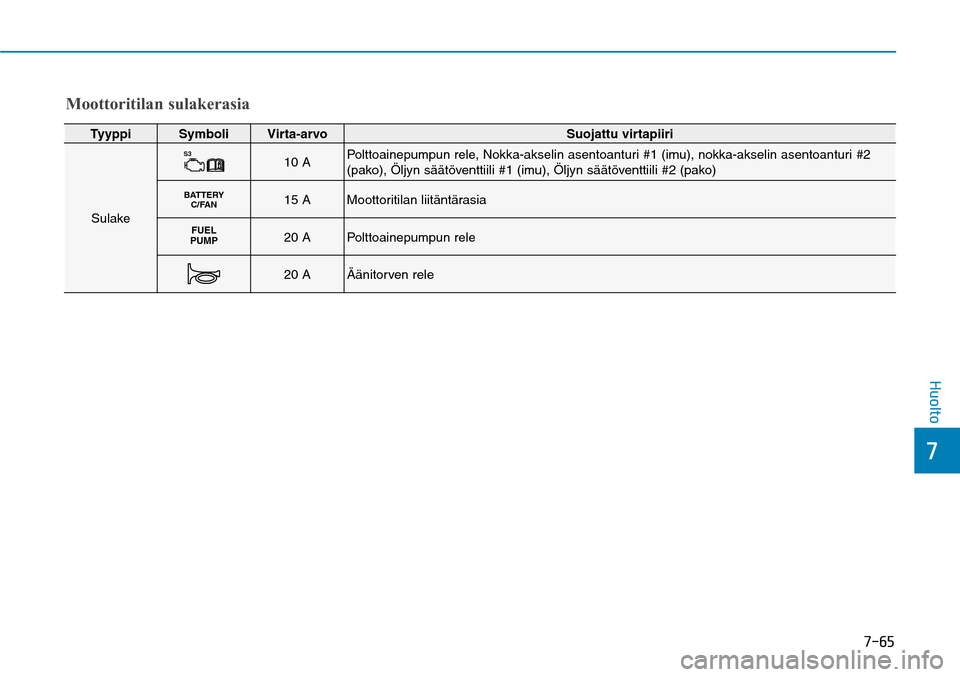

)VPMUP
Tyyppi
Symboli
Virta-arvo
Suojattu virtapiiri
Sulake
S3
10 A
Polttoainepumpun rele, Nokka-akselin asentoanturi #1 (imu), nokka-akselin asentoanturi #2
(pako), Öljyn säätöventtiili #1 (imu), Öljyn säätöventtiili #2 (pako)
15 A
Moottoritilan liitäntärasia
20 A
Polttoainepumpun rele
20 A
Äänitorven rele
Moottoritilan sulakerasia

)VPMUP10-55*.05Pyydä auton valojen polttimojen
vaihtoa koskevia ohjeita valtuutetus-
ta HYUNDAI-liikkeestä. Polttimoiden
vaihtaminen on vaikeaa, koska autos-
ta täytyy ensin irrottaa muita osia.
Tämä koskee erityisesti valoumpioi-
ta, jotka täytyy irrottaa autosta ennen
polttimoiden vaihtamista.
Ajovaloumpion irrottaminen/asenta-
minen väärin saattaa vahingoittaa
autoa.i Lisätietoja

Kovassa sateessa ajamisen tai pesun
jälkeen ajovalo- ja takavaloumpioi-
den lasit näyttävät huurtuneen. Tämä
ilmiö johtuu valoumpion sisäpuolen ja
ulkoilman välisestä lämpötilaerosta.
Kyse on samasta normaalista ilmiöstä,
jonka vuoksi auton tuulilasin sisäpin-
ta huurtuu sateella. Tarkastuta auto
valtuutetussa HYUNDAI-liikkeessä,
jos vettä pääsee vuotamaan valoum-
pion johtosarjan liitoksiin.
i Lisätietoja

• Normaalisti toimiva valo voi vilk- kua hetkellisesti, kun auton sähkö-
järjestelmä jännite tasaantuu. Jos
lamppu kuitenkin sammuu vilkut-
tuaan hetken tai jatkaa vilkkumista
pitkään, valtuutetun HYUNDAI-
huollon pitää tarkastaa järjestelmä.
Seisontavalo ei aina kytkeydy, kun seisontavalokytkin kytketään pääl-
le, mutta seisonta- ja lähivalo voivat
molemmat edelleen kytkeytyä, kun
ajovalot kytketään. Tämä voi johtua
sähköverkon viasta tai sähköjär-
jestelmän toimintahäiriöstä. Tässä
tapauksessa suosittelemme, että tar-
kastutat järjestelmän valtuutetussa
HYUNDAI-liikkeessä.
Ennen lampun irrottamista paina käsijarrupoljinta, siirrä
vaihteenvalitsin P-asentoon
(Park), kytke seisontajarru,
kytke virta-avain LOCK/OFF-
asentoon ja ota avain mukaa-
si poistuessasi autosta, jotta
auto ei lähde yllättäen liik-
keelle ja vältetään sähköiskun
vaara. Muista, että polttimot voivat olla kuumia ja polttaa ihoa.
VAROITUS


)VPMUP
Ajovalon, seisontavalon,
suuntavilkun polttimon
vaihtaminenTyyppi A(1) Ajovalo (lähivalo)
(2) Ajovalo (kaukovalo)
(3) Suuntavalo
(4) Seisontavalo Käsittele polttimoita varoen ja vältä niiden naarmuttamista. Vältä nes-
teen joutumista polttimon pinnalle,
kun se siihen on kytketty virta. Älä koske polttimoon paljain käsin.
Polttimon kuori saattaa ylikuumen-
tua ja rikkoutua siihen jääneen ras-
van takia.
se on asennettu valoumpioon.
polttimo välittömästi ja hävitä se
asianmukaisesti.
i Lisätietoja
Toispuolisen liikenteen toiminto
(Euroopassa)
Lähivalojen valokuvio on epäsymmet-
rinen. Jos ajat maassa, jossa on eri-
puolinen liikenne kuin kotimaassasi,
tämä epäsymmetrinen osa häikäisee
vastaantulevien autojen kuljettajia.
ECE-määräykset edellyttävät erinäi-
siä teknisiä ratkaisuja (esim. auto-
maattista vaihtojärjestelmää, teipin
käyttöä, ajovalojen suuntaamista
alas) tämän häikäisemisen välttämi-
seksi. Tämän auton ajovalot on suun-
niteltu siten, että ne eivät häikäise vas-
taantulevien autojen kuljettajia. Siten
ajovaloja ei ole tarpeen muunnella
ajettaessa maassa, jossa on eripuoli-
nen liikenne kuin kotimaassasi.
Käsittele halogeenipolttimoita varovasti. Halogeenipolttimot
sisältävät paineistettua
kaasua, jonka takia polttimon
lasikuoresta saattaa lentää
lasinsirpaleita sen hajotessa. Käytä suojalaseja käsitelles-säsi polttimoita. Anna poltti-
mon jäähtyä ennen työn aloit-
tamista.
VAROITUS
OAE076052
OAE076028

)VPMUPAjovalo ja seisontavalo1. Avaa konepelti.
2. Irrota akun miinuskaapeli.
3. Irrota polttimon suojus kiertämällä
sitä vastapäivään.
4. Irrota polttimon kannan liitin (lähi-
ja kaukovalot)
5. Irrota polttimo ajovaloyksiköstä.
6. Asenna uusi polttimo.
7. Kytke polttimon kannan liitin. (lähi-
ja kaukovalot)
8. Kiinnitä polttimon (1) suojus kiertä-
mällä sitä myötäpäivään.
i Lisätietoja

Ajovalojen kohdistus pitää säätää
uudelleen onnettomuuden jälkeen tai
kun ajovaloyksikkö on asennettu val-
tuutetussa HYUNDAI-liikkeessä.
Suuntavalo1. Avaa konepelti.
2. Irrota akun miinuskaapeli.
3. Irrota polttimon kanta valoumpiosta kiertämällä kantaa vastapäivään,
kunnes sen kiinnitystapit ovat linjas-
sa umpiossa olevien urien kanssa.
4. Irrota polttimo kannasta paina- malla sitä alaspäin ja kiertämällä
sitä samalla vastapäivään, kunnes
polttimon kiinnitystapit ovat linjassa
kannan kiinnitysurien kanssa. Vedä
polttimo irti kannasta.
OAE076030
Seisontavalo
Lähivalo
OAE076031
Kaukovalo


)VPMUP
5. Asenna uusi polttimo asettamalla se kantaan ja kiertämällä sitä, kun-
nes se lukkiutuu paikalleen.
6. Asenna kanta valoumpioon kohdis- tamalla sen kiinnitystapit umpiossa
oleviin uriin.
7. Paina kanta kiinni umpioon ja kier- rä sitä myötäpäivään.Seisontavalo Tarkastuta LED-valo valtuutetussa
HYUNDAI-liikkeessä, jos polttimo ei
toimi.
Tyyppi B(1) Ajovalo (lähi-/kaukovalo)
(2) Suuntavalo
(3) SeisontavaloAjovalo ja seisontavaloTarkastuta valot valtuutetussa
HYUNDAI-liikkeessä jos polttimo ei
toimi.
i Lisätietoja
Jos autossa on kaasupurkausvalot
(HID), ne sisältävät elohopeaa. Kun
auto poistetaan liikenteestä ja viedään
kierrätettäväksi, kaasupurkausva-
lot pitää poistaa. Ne pitää kierrättää
asianmukaisesti tai toimittaa ongel-
majätekeräykseen. KAASUPURKAUSVALOT*
Älä vaihda tai tarkasta xenon-lä-
hivalojen polttimoa, sillä järjes-
telmän suurjännite aiheuttaa
sähköiskuvaaran. Tarkastuta
polttimot valtuutetussa HYUN-
DAI-liikkeessä, jos ne eivät
toimi.

VAROITUS

OAE076029

)VPMUPi Lisätietoja
Kaasupurkausvalot ovat huomatta-
vasti tavallisia halogeenivaloja tehok-
kaammat.
Kaasupurkausvalojen polttimoiden
käyttöikä saattaa olla, käyttöastees-
ta riippuen, jopa kaksi kertaa halo-
geenipolttimoiden käyttöikää pidem-
pi. Polttimot täytyy todennäköises-
ti vaihtaa auton käyttöiän aikana.
Kaasupurkausvalojen sammutta-
minen ja sytyttäminen tavanomais-
ta useammin lyhentää polttimoiden
käyttöikää. Kaasupurkausvalojen
polttimot eivät lakkaa toimimasta
halogeenipolttimon tavoin. Polttimo
täytyy todennäköisesti vaihtaa, jos se
sammuu ollessaan päällä, mutta syt-
tyy kun ajovalot kytketään hetkeksi
pois päältä. Koska kaasupurkausvalo-
jen komponentit ovat halogeenivalo-
jen komponentteja monimutkaisem-
pia, niiden uusiminen on kalliimpaa.i Lisätietoja
Ajovalojen kohdistus pitää säätää
uudelleen onnettomuuden jälkeen tai
kun ajovaloyksikkö on asennettu val-
tuutetussa HYUNDAI-liikkeessä.
i Lisätietoja
Toispuolisen liikenteen toiminto
(Euroopassa)
Lähivalojen valokuvio on epäsymmet-
rinen. Jos ajat maassa, jossa on eri-
puolinen liikenne kuin kotimaassasi,
tämä epäsymmetrinen osa häikäisee
vastaantulevien autojen kuljettajia.
ECE-määräykset edellyttävät erinäi-
siä teknisiä ratkaisuja (esim. auto-
maattista vaihtojärjestelmää, teipin
käyttöä, ajovalojen suuntaamista
alas) tämän häikäisemisen välttämi-
seksi. Tämän auton ajovalot on suun-
niteltu siten, että ne eivät häikäise vas-
taantulevien autojen kuljettajia. Siten
ajovaloja ei ole tarpeen muunnella
ajettaessa maassa, jossa on eripuoli-
nen liikenne kuin kotimaassasi.
Suuntavalo1. Avaa konepelti.
2. Irrota akun miinuskaapeli.
3. Irrota polttimon kanta valoumpiosta kiertämällä kantaa vastapäivään,
kunnes sen kiinnitystapit ovat linjas-
sa umpiossa olevien urien kanssa.
4. Irrota polttimo kannasta paina- malla sitä alaspäin ja kiertämällä
sitä samalla vastapäivään, kunnes
polttimon kiinnitystapit ovat linjassa
kannan kiinnitysurien kanssa. Vedä
polttimo irti kannasta.
OAE076032


)VPMUP
5. Asenna uusi polttimo asettamal-
la se kantaan ja kiertämällä sitä,
kunnes se lukkiutuu paikalleen.
6. Asenna kanta valoumpioon koh-
distamalla sen kiinnitystapit umpi-
ossa oleviin uriin.
7. Paina kanta kiinni umpioon ja kier-
rä sitä myötäpäivään.
Ajovalojen suuntaus
(Eurooppa)Ajovalojen suuntaus1. Varmista, että rengaspaineet
ovat ohjearvojen mukaiset ja että
autossa ei ole ylimääräistä kuor-
maa (kuljettaja, varapyörä ja työ-
kalut saavat jäädä autoon). 2. Pysäköi auto tasaiselle alustalle.
3.
Piirrä ruudukkoon pystyviivat (jotka
kulkevat pystysuuntaisesti ajova-
lonheittimen keskiosan kohdalta)
ja vaakaviivat (jotka kulkevat vaa-
kasuuntaisesti ajovalonheittimen
keskiosan kohdalta).
4. Kun ajovalopolttimot toimivat nor-
maalisti ja akun varaustila on riit-
tävä, säädä ajovalojen suuntaus
niin, että valokiilan kirkkain piste
on viivojen leikkauspisteen koh-
dalla.
5. Kierrä ruuvimeisseliä myötäpäi-
vään, kun haluat suunnata lähi-
valoa vasemmalle, ja vastapäi-
vään, kun haluat suunnata sitä
vasemmalle. Kierrä ruuvimeisseliä
myötäpäivään, kun haluat suun-
nata lähivaloa ylöspäin, ja vasta-
päivään, kun haluat suunnata sitä
alaspäin.
Kierrä ruuvimeisseliä myötäpäi-
vään, kun haluat suunnata kauko-
valoa ylöspäin, ja vastapäivään,
kun haluat suunnata sitä alaspäin.
OAE076057L/OAE076059L
■ Ei ajovalojen korkeudensäätöä
OAE076056L/OAE076058L
■ Ei ajovalojen korkeudensäätöä
