2017 Hyundai Ioniq Hybrid Omistajan Käsikirja (in Finnish)


7BSVTUFJEFO
UPJNJOOPU

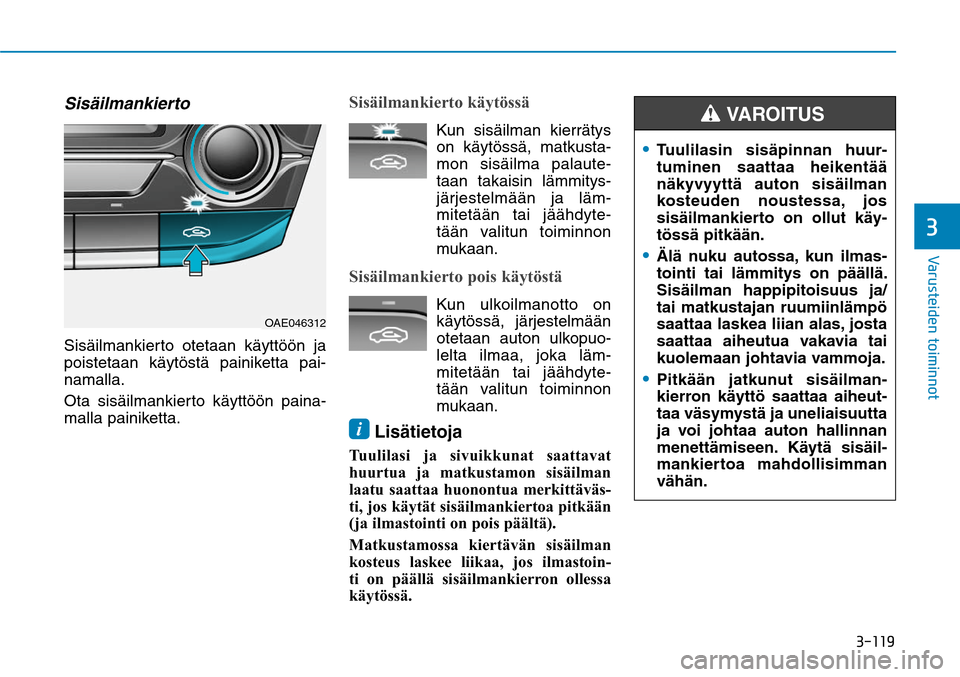

SisäilmankiertoSisäilmankierto otetaan käyttöön ja
poistetaan käytöstä painiketta pai-
namalla.
Ota sisäilmankierto käyttöön paina-
malla painiketta.
Sisäilmankierto käytössä
Kun sisäilman kierrätys
on käytössä, matkusta-
mon sisäilma palaute-
taan takaisin lämmitys-
järjestelmään ja läm-
mitetään tai jäähdyte-
tään valitun toiminnon
mukaan.
Sisäilmankierto pois käytöstä
Kun ulkoilmanotto on
käytössä, järjestelmään
otetaan auton ulkopuo-
lelta ilmaa, joka läm-
mitetään tai jäähdyte-
tään valitun toiminnon
mukaan.
i Lisätietoja
Tuulilasi ja sivuikkunat saattavat
huurtua ja matkustamon sisäilman
laatu saattaa huonontua merkittäväs-
ti, jos käytät sisäilmankiertoa pitkään
(ja ilmastointi on pois päältä).
Matkustamossa kiertävän sisäilman
kosteus laskee liikaa, jos ilmastoin-
ti on päällä sisäilmankierron ollessa
käytössä.
Tuulilasin sisäpinnan huur-
tuminen saattaa heikentää
näkyvyyttä auton sisäilman
kosteuden noustessa, jos
sisäilmankierto on ollut käy-
tössä pitkään. Älä nuku autossa, kun ilmas-
tointi tai lämmitys on päällä.
Sisäilman happipitoisuus ja/
tai matkustajan ruumiinlämpö
saattaa laskea liian alas, josta
saattaa aiheutua vakavia tai
kuolemaan johtavia vammoja. Pitkään jatkunut sisäilman-
kierron käyttö saattaa aiheut-
taa väsymystä ja uneliaisuutta
ja voi johtaa auton hallinnan
menettämiseen. Käytä sisäil-
mankiertoa mahdollisimman
vähän.
VAROITUS
OAE046312

7BSVTUFJEFO

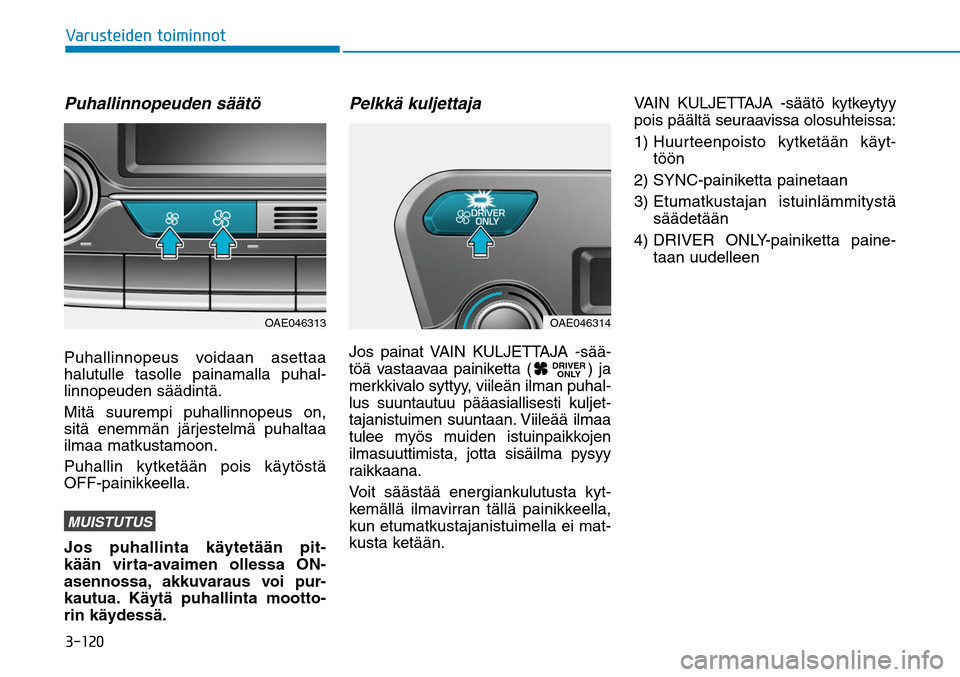

UPJNJOOPUPuhallinnopeuden säätöPuhallinnopeus voidaan asettaa
halutulle tasolle painamalla puhal-
linnopeuden säädintä.
Mitä suurempi puhallinnopeus on,
sitä enemmän järjestelmä puhaltaa
ilmaa matkustamoon.
Puhallin kytketään pois käytöstä
OFF-painikkeella.MUISTUTUSJos puhallinta käytetään pit-
kään virta-avaimen ollessa ON-
asennossa, akkuvaraus voi pur-
kautua. Käytä puhallinta mootto-
rin käydessä.
Pelkkä kuljettajaJos painat VAIN KULJETTAJA -sää-
töä vastaavaa painiketta (
DRIVER
ONLY
) ja
merkkivalo syttyy, viileän ilman puhal-
lus suuntautuu pääasiallisesti kuljet-
tajanistuimen suuntaan. Viileää ilmaa
tulee myös muiden istuinpaikkojen
ilmasuuttimista, jotta sisäilma pysyy
raikkaana.
Voit säästää energiankulutusta kyt-
kemällä ilmavirran tällä painikkeella,
kun etumatkustajanistuimella ei mat-
kusta ketään.VAIN KULJETTAJA -säätö kytkeytyy
pois päältä seuraavissa olosuhteissa:
1) Huurteenpoisto kytketään käyt-
töön
2) SYNC-painiketta painetaan
3) Etumatkustajan istuinlämmitystä
säädetään
4) DRIVER ONLY-painiketta paine-
taan uudelleen
OAE046313
OAE046314


7BSVTUFJEFO
UPJNJOOPU

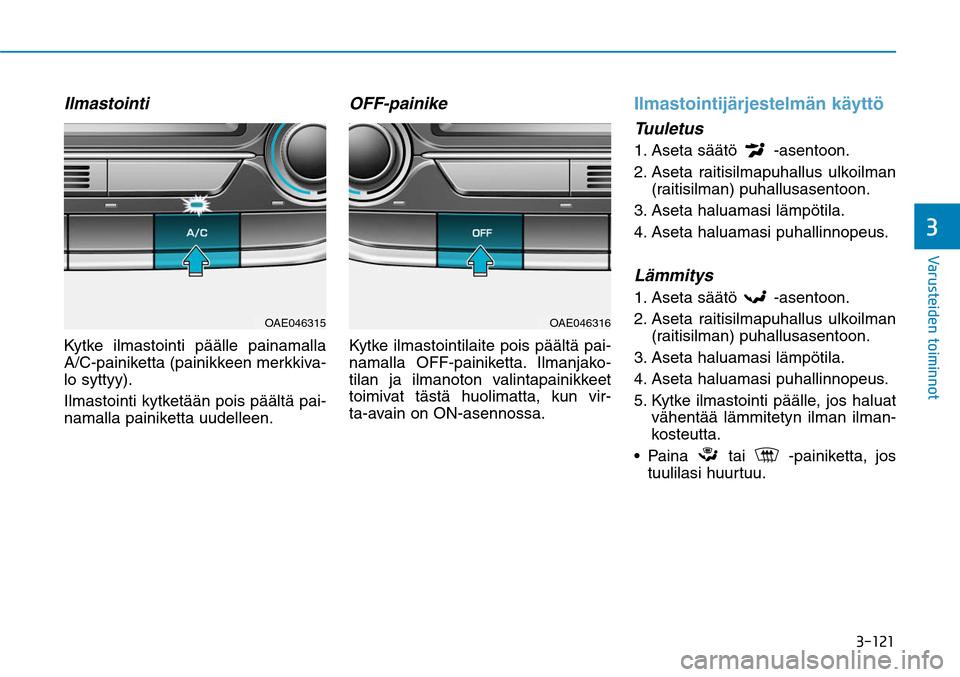

IlmastointiKytke ilmastointi päälle painamalla
A/C-painiketta (painikkeen merkkiva-
lo syttyy).
Ilmastointi kytketään pois päältä pai-
namalla painiketta uudelleen.
OFF-painikeKytke ilmastointilaite pois päältä pai-
namalla OFF-painiketta. Ilmanjako-
tilan ja ilmanoton valintapainikkeet
toimivat tästä huolimatta, kun vir-
ta-avain on ON-asennossa.
Ilmastointijärjestelmän käyttöTuuletus1. Aseta säätö
-asentoon.
2. Aseta raitisilmapuhallus ulkoilman
(raitisilman) puhallusasentoon.
3. Aseta haluamasi lämpötila.
4. Aseta haluamasi puhallinnopeus.
Lämmitys1. Aseta säätö
-asentoon.
2. Aseta raitisilmapuhallus ulkoilman
(raitisilman) puhallusasentoon.
3. Aseta haluamasi lämpötila.
4. Aseta haluamasi puhallinnopeus.
5. Kytke ilmastointi päälle, jos haluat
vähentää lämmitetyn ilman ilman-
kosteutta.

tai
-painiketta, jos
tuulilasi huurtuu.
OAE046315
OAE046316

7BSVTUFJEFO

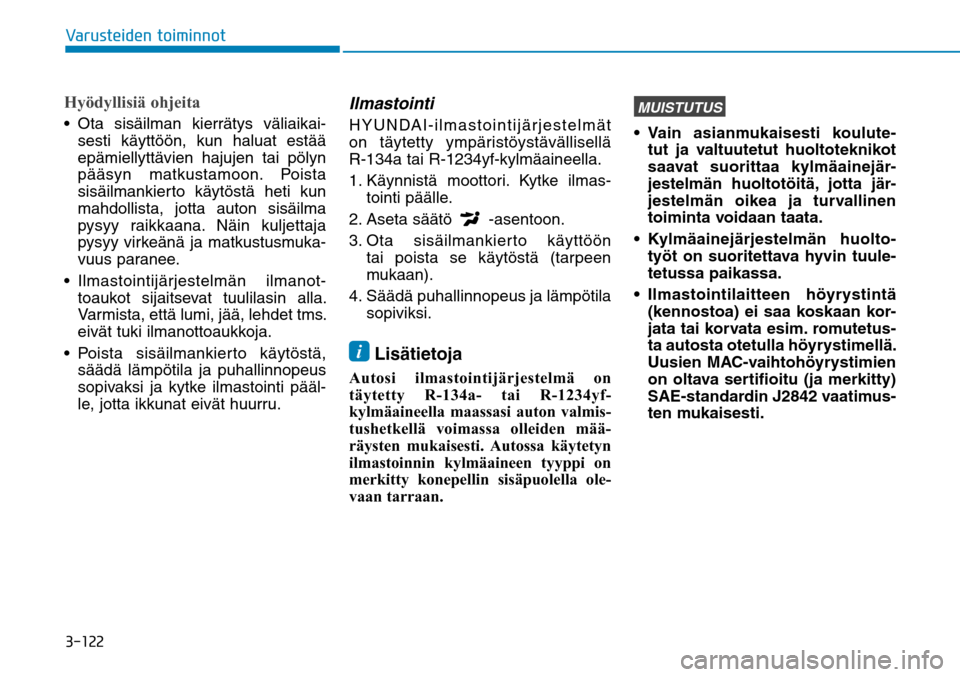

UPJNJOOPUHyödyllisiä ohjeita
sesti käyttöön, kun haluat estää
epämiellyttävien hajujen tai pölyn
pääsyn matkustamoon. Poista
sisäilmankierto käytöstä heti kun
mahdollista, jotta auton sisäilma
pysyy raikkaana. Näin kuljettaja
pysyy virkeänä ja matkustusmuka-
vuus paranee.
ilmanot-
toaukot sijaitsevat tuulilasin alla.
Varmista, että lumi, jää, lehdet tms.
eivät tuki ilmanottoaukkoja.

säädä lämpötila ja puhallinnopeus
sopivaksi ja kytke ilmastointi pääl-
le, jotta ikkunat eivät huurru.
IlmastointiHYUNDAI-ilmastointijärjestelmät
on täytetty ympäristöystävällisellä
R-134a tai R-1234yf-kylmäaineella.
1. Käynnistä moottori. Kytke ilmas-
tointi päälle.
2. Aseta säätö
-asentoon.
3. Ota sisäilmankierto käyttöön
tai poista se käytöstä (tarpeen
mukaan).
4. Säädä puhallinnopeus ja lämpötila
sopiviksi.
i Lisätietoja

Autosi ilmastointijärjestelmä on
täytetty R-134a- tai R-1234yf-
kylmäaineella maassasi auton valmis-
tushetkellä voimassa olleiden mää-
räysten mukaisesti. Autossa käytetyn
ilmastoinnin kylmäaineen tyyppi on
merkitty konepellin sisäpuolella ole-
vaan tarraan.
MUISTUTUS
tut ja valtuutetut huoltoteknikot
saavat suorittaa kylmäainejär-
jestelmän huoltotöitä, jotta jär-
jestelmän oikea ja turvallinen
toiminta voidaan taata.
huolto-
työt on suoritettava hyvin tuule-
tetussa paikassa.
höyrystintä
(kennostoa) ei saa koskaan kor-
jata tai korvata esim. romutetus-
ta autosta otetulla höyrystimellä.
Uusien MAC-vaihtohöyrystimien
on oltava sertifioitu (ja merkitty)
SAE-standardin J2842 vaatimus-
ten mukaisesti.


7BSVTUFJEFO
UPJNJOOPU

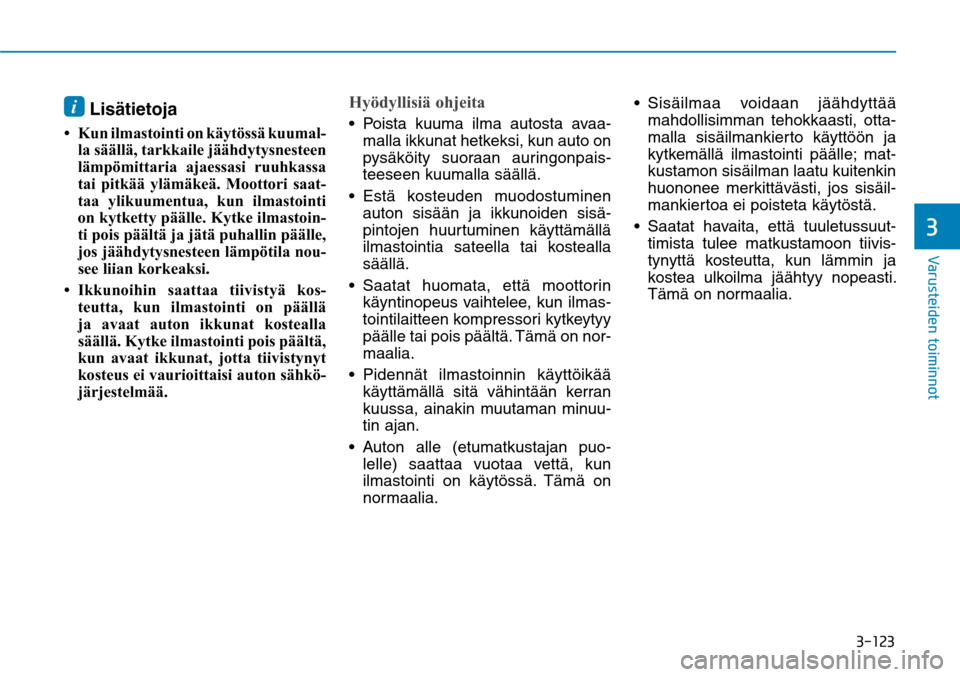

i Lisätietoja

• Kun ilmastointi on käytössä kuumal-
la säällä, tarkkaile jäähdytysnesteen
lämpömittaria ajaessasi ruuhkassa
tai pitkää ylämäkeä. Moottori saat-
taa ylikuumentua, kun ilmastointi
on kytketty päälle. Kytke ilmastoin-
ti pois päältä ja jätä puhallin päälle,
jos jäähdytysnesteen lämpötila nou-
see liian korkeaksi.
• Ikkunoihin saattaa tiivistyä kos-
teutta, kun ilmastointi on päällä
ja avaat auton ikkunat kostealla
säällä. Kytke ilmastointi pois päältä,
kun avaat ikkunat, jotta tiivistynyt
kosteus ei vaurioittaisi auton sähkö-
järjestelmää.
Hyödyllisiä ohjeita
malla ikkunat hetkeksi, kun auto on
pysäköity suoraan auringonpais-
teeseen kuumalla säällä.

auton sisään ja ikkunoiden sisä-
pintojen huurtuminen käyttämällä
ilmastointia sateella tai kostealla
säällä.

käyntinopeus vaihtelee, kun ilmas-
tointilaitteen kompressori kytkeytyy
päälle tai pois päältä. Tämä on nor-
maalia.

käyttämällä sitä vähintään kerran
kuussa, ainakin muutaman minuu-
tin ajan.

lelle) saattaa vuotaa vettä, kun
ilmastointi on käytössä. Tämä on
normaalia.
mahdollisimman tehokkaasti, otta-
malla sisäilmankierto käyttöön ja
kytkemällä ilmastointi päälle; mat-
kustamon sisäilman laatu kuitenkin
huononee merkittävästi, jos sisäil-
mankiertoa ei poisteta käytöstä.

timista tulee matkustamoon tiivis-
tynyttä kosteutta, kun lämmin ja
kostea ulkoilma jäähtyy nopeasti.
Tämä on normaalia.

7BSVTUFJEFO

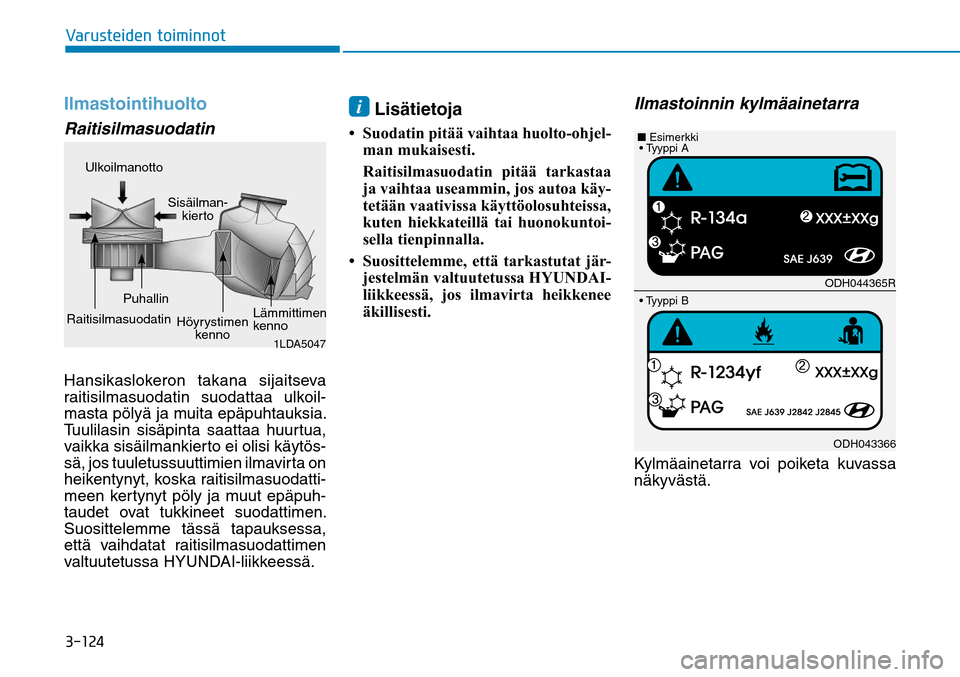

UPJNJOOPUIlmastointihuoltoRaitisilmasuodatin Hansikaslokeron takana sijaitseva
raitisilmasuodatin suodattaa ulkoil-
masta pölyä ja muita epäpuhtauksia.
Tuulilasin sisäpinta saattaa huurtua,
vaikka sisäilmankierto ei olisi käytös-
sä, jos tuuletussuuttimien ilmavirta on
heikentynyt, koska raitisilmasuodatti-
meen kertynyt pöly ja muut epäpuh-
taudet ovat tukkineet suodattimen.
Suosittelemme tässä tapauksessa,
että vaihdatat raitisilmasuodattimen
valtuutetussa HYUNDAI-liikkeessä.
i Lisätietoja
• Suodatin pitää vaihtaa huolto-ohjel-
man mukaisesti.
Raitisilmasuodatin pitää tarkastaa
ja vaihtaa useammin, jos autoa käy-
tetään vaativissa käyttöolosuhteissa,
kuten hiekkateillä tai huonokuntoi-
sella tienpinnalla.
• Suosittelemme, että tarkastutat jär-
jestelmän valtuutetussa HYUNDAI-
liikkeessä, jos ilmavirta heikkenee
äkillisesti.
Ilmastoinnin kylmäainetarraKylmäainetarra voi poiketa kuvassa
näkyvästä.
1LDA5047
Ulkoilmanotto
Sisäilman-
kierto
RaitisilmasuodatinPuhallin
Höyrystimen
kennoLämmittimen
kenno
ODH044365RODH043366 ■ Esimerkki


7BSVTUFJEFO
UPJNJOOPU

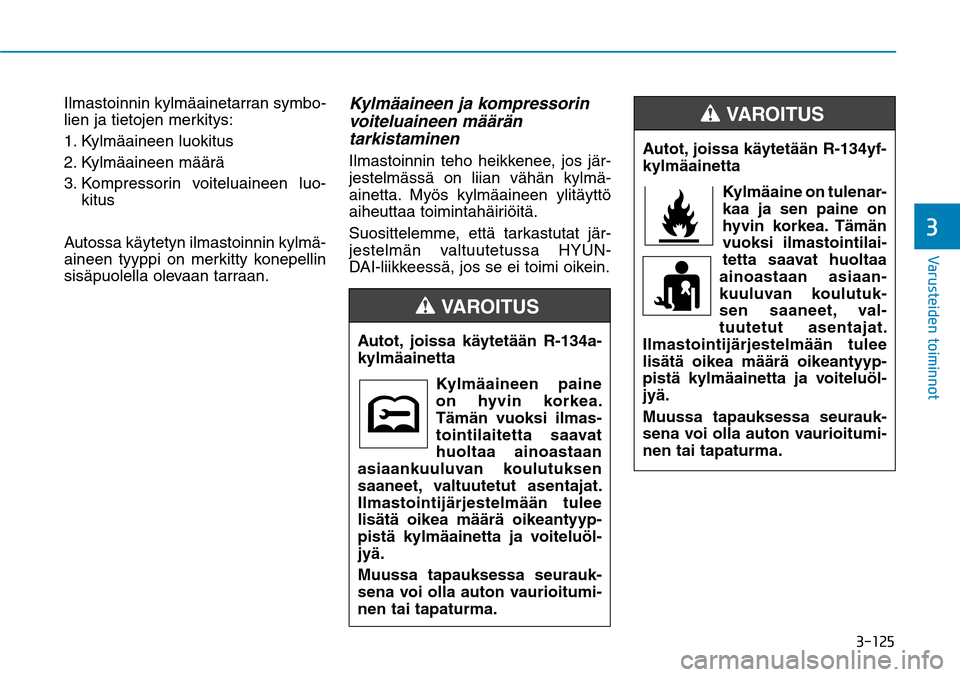

Ilmastoinnin kylmäainetarran symbo-
lien ja tietojen merkitys:
1. Kylmäaineen luokitus
2. Kylmäaineen määrä
3. Kompressorin voiteluaineen luo-
kitus
Autossa käytetyn ilmastoinnin kylmä-
aineen tyyppi on merkitty konepellin
sisäpuolella olevaan tarraan.
Kylmäaineen ja kompressorin
voiteluaineen määrän
tarkistaminenIlmastoinnin teho heikkenee, jos jär-
jestelmässä on liian vähän kylmä-
ainetta. Myös kylmäaineen ylitäyttö
aiheuttaa toimintahäiriöitä.
Suosittelemme, että tarkastutat jär-
jestelmän valtuutetussa HYUN-
DAI-liikkeessä, jos se ei toimi oikein.
Autot, joissa käytetään R-134a-
kylmäainetta
Kylmäaineen paine
on hyvin korkea.
Tämän vuoksi ilmas-
tointilaitetta saavat
huoltaa ainoastaan
asiaankuuluvan koulutuksen
saaneet, valtuutetut asentajat.
Ilmastointijärjestelmään tulee
lisätä oikea määrä oikeantyyp-
pistä kylmäainetta ja voiteluöl-
jyä.
Muussa tapauksessa seurauk-
sena voi olla auton vaurioitumi-
nen tai tapaturma.
VAROITUS
Autot, joissa käytetään R-134yf-
kylmäainetta
Kylmäaine on tulenar-
kaa ja sen paine on
hyvin korkea. Tämän
vuoksi ilmastointilai-
tetta saavat huoltaa
ainoastaan asiaan-
kuuluvan koulutuk-
sen saaneet, val-
tuutetut asentajat.
Ilmastointijärjestelmään tulee
lisätä oikea määrä oikeantyyp-
pistä kylmäainetta ja voiteluöl-
jyä.
Muussa tapauksessa seurauk-
sena voi olla auton vaurioitumi-
nen tai tapaturma.
VAROITUS

7BSVTUFJEFO
UPJNJOOPU

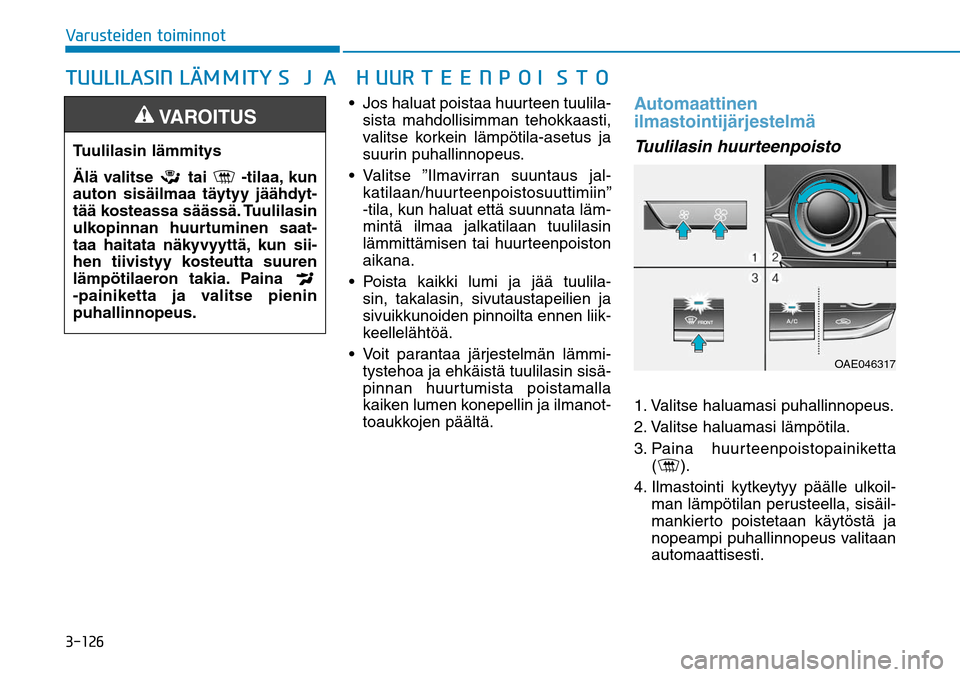

Jos haluat poistaa huurteen tuulila-
sista mahdollisimman tehokkaasti,
valitse korkein lämpötila-asetus ja
suurin puhallinnopeus.

katilaan/huurteenpoistosuuttimiin”
-tila, kun haluat että suunnata läm-
mintä ilmaa jalkatilaan tuulilasin
lämmittämisen tai huurteenpoiston
aikana.

sin, takalasin, sivutaustapeilien ja
sivuikkunoiden pinnoilta ennen liik-
keellelähtöä.

tystehoa ja ehkäistä tuulilasin sisä-
pinnan huurtumista poistamalla
kaiken lumen konepellin ja ilmanot-
toaukkojen päältä.
Automaattinen
ilmastointijärjestelmäTuulilasin huurteenpoisto 1. Valitse haluamasi puhallinnopeus.
2. Valitse haluamasi lämpötila.
3. Paina huurteenpoistopainiketta
(
).
4. Ilmastointi kytkeytyy päälle ulkoil-
man lämpötilan perusteella, sisäil-
mankierto poistetaan käytöstä ja
nopeampi puhallinnopeus valitaan
automaattisesti.
566-*-"4*/
-G¸..*5:4
+"
)6635&&/10*450Tuulilasin lämmitys
Älä valitse
tai
-tilaa, kun
auton sisäilmaa täytyy jäähdyt-
tää kosteassa säässä. Tuulilasin
ulkopinnan huurtuminen saat-
taa haitata näkyvyyttä, kun sii-
hen tiivistyy kosteutta suuren
lämpötilaeron takia. Paina

-painiketta ja valitse pienin
puhallinnopeus.

VAROITUS
OAE046317
