2017 Hyundai Ioniq Hybrid Omistajan Käsikirja (in Finnish)

)VPMUPSulake-/relerasian kuvausKojetaulun sulakerasian
sulakkeen vaihtaminen Sulake-/relerasioiden kansien sisä-
puolella on sulake-/reletarra, johon
on merkitty sulakkeiden/releiden
nimitys ja arvo.
i Lisätietoja

Kaikki tässä käyttöoppaassa mainitut
sulakerasian sulakkeet eivät välttä-
mättä ole käytössä autossasi. Tämän
oppaan tiedot ovat ajan tasalla
oppaan painohetkellä. Tarkasta oikea
sulakkeen paikka sulakerasian kan-
nen tarrasta.
OAE076053L
OAE076025


)VPMUP

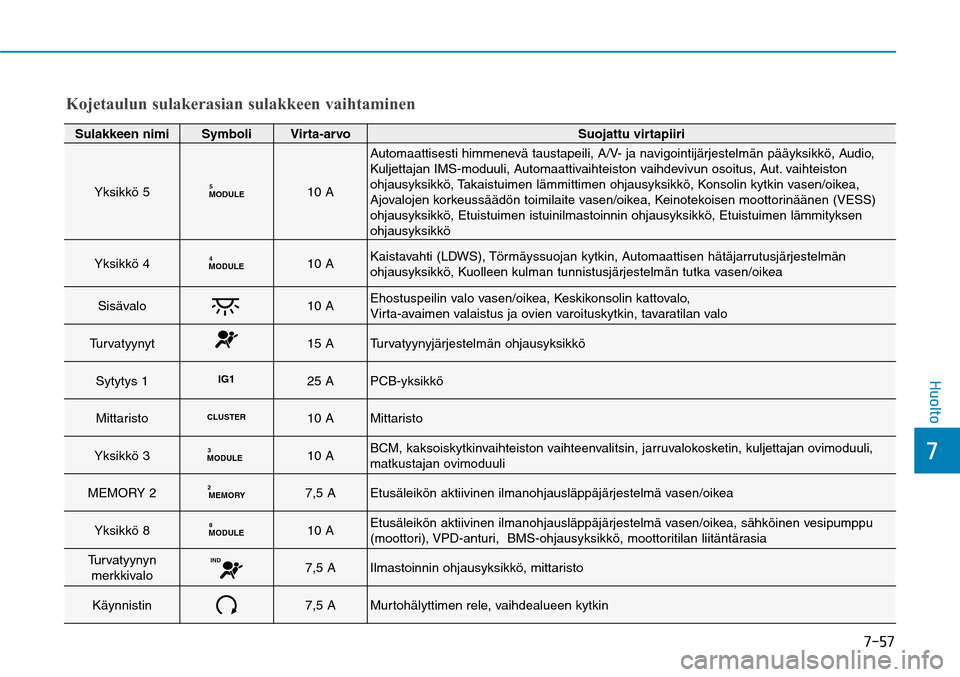

Kojetaulun sulakerasian sulakkeen vaihtaminenSulakkeen nimi
Symboli
Virta-arvo
Suojattu virtapiiri
Yksikkö 5
10 A
Yksikkö 4
10 A
Kaistavahti (LDWS), Törmäyssuojan kytkin, Automaattisen hätäjarrutusjärjestelmän
ohjausyksikkö, Kuolleen kulman tunnistusjärjestelmän tutka vasen/oikea
Sisävalo
10 A
Ehostuspeilin valo vasen/oikea, Keskikonsolin kattovalo,
Virta-avaimen valaistus ja ovien varoituskytkin, tavaratilan valo
Turvatyynyt
15 A
Turvatyynyjärjestelmän ohjausyksikkö
Sytytys 1
25 A
PCB-yksikkö
Mittaristo
10 A
Mittaristo
Yksikkö 3
10 A
BCM, kaksoiskytkinvaihteiston vaihteenvalitsin, jarruvalokosketin, kuljettajan ovimoduuli,
matkustajan ovimoduuli
MEMORY 2
7,5 A
Etusäleikön aktiivinen ilmanohjausläppäjärjestelmä vasen/oikea
Yksikkö 8
10 A
Etusäleikön aktiivinen ilmanohjausläppäjärjestelmä vasen/oikea, sähköinen vesipumppu
(moottori), VPD-anturi, BMS-ohjausyksikkö, moottoritilan liitäntärasia
Turvatyynyn merkkivalo
IND
7,5 A
Ilmastoinnin ohjausyksikkö, mittaristo
Käynnistin
7,5 A
Murtohälyttimen rele, vaihdealueen kytkinAutomaattisesti himmenevä taustapeili, A/V- ja navigointijärjestelmän pääyksikkö, Audio,
Kuljettajan IMS-moduuli, Automaattivaihteiston vaihdevivun osoitus, Aut. vaihteiston
ohjausyksikkö, Takaistuimen lämmittimen ohjausyksikkö, Konsolin kytkin vasen/oikea,
Ajovalojen korkeussäädön toimilaite vasen/oikea, Keinotekoisen moottorinäänen (VESS)
ohjausyksikkö, Etuistuimen istuinilmastoinnin ohjausyksikkö, Etuis\
tuimen lämmityksen
ohjausyksikkö

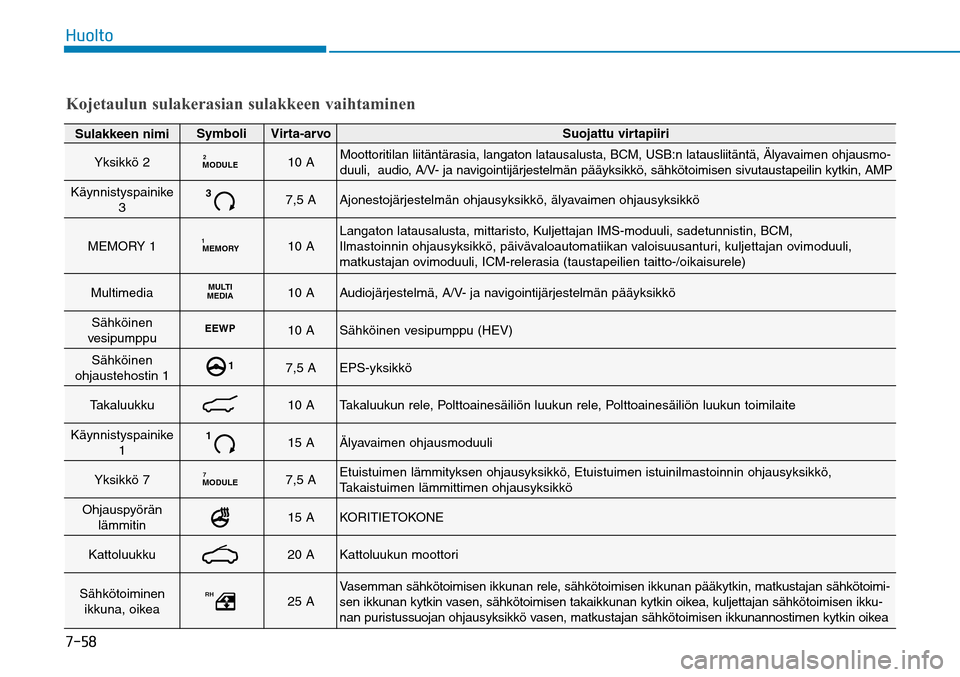

)VPMUPSulakkeen nimi
Symboli
Virta-arvo
Suojattu virtapiiri
Yksikkö 2
10 A
Moottoritilan liitäntärasia, langaton latausalusta, BCM, USB:n latausliitäntä, Älyavaimen ohjausmo-
duuli, audio, A/V- ja navigointijärjestelmän pääyksikkö, sähkötoimisen sivu\
taustapeilin kytkin, AMP
Käynnistyspainike 3
3
7,5 A
Ajonestojärjestelmän ohjausyksikkö, älyavaimen ohjausyksikkö
MEMORY 1
10 A
Langaton latausalusta, mittaristo, Kuljettajan IMS-moduuli, sadetunnistin, BCM,
Ilmastoinnin ohjausyksikkö, päivävaloautomatiikan valoisuusanturi, kuljettajan ovimoduuli,
matkustajan ovimoduuli, ICM-relerasia (taustapeilien taitto-/oikaisurele)
Multimedia
10 A
Audiojärjestelmä, A/V- ja navigointijärjestelmän pääyksikkö
Sähköinen
vesipumppu
10 A
Sähköinen vesipumppu (HEV)
Sähköinen
ohjaustehostin 1
1
7,5 A
EPS-yksikkö
Takaluukku
10 A
Takaluukun rele, Polttoainesäiliön luukun rele, Polttoainesäiliön luukun toimilaite
Käynnistyspainike 1
1
15 A
Älyavaimen ohjausmoduuli
Yksikkö 7
7,5 A
Etuistuimen lämmityksen ohjausyksikkö, Etuistuimen istuinilmastoin\
nin ohjausyksikkö,
Takaistuimen lämmittimen ohjausyksikkö
Ohjauspyörän lämmitin
15 A
KORITIETOKONE
Kattoluukku
20 A
Kattoluukun moottori
Sähkötoiminen ikkuna, oikea
RH
25 A
Vasemman sähkötoimisen ikkunan rele, sähkötoimisen ikkunan pääkytkin, matkustajan sähköto\
imi-
sen ikkunan kytkin vasen, sähkötoimisen takaikkunan kytkin oikea, kuljettajan sähkötoimisen ikku-
nan puristussuojan ohjausyksikkö vasen, matkustajan sähkötoimisen ikkunannostimen kytkin oikea

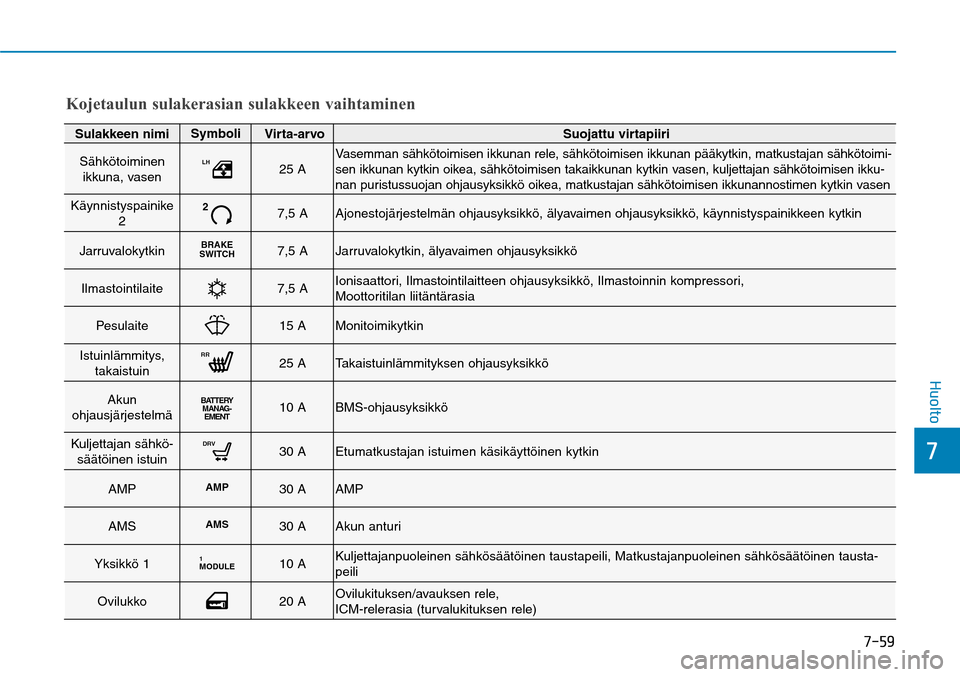

Kojetaulun sulakerasian sulakkeen vaihtaminen


)VPMUP
Sulakkeen nimi
Symboli
Virta-arvo
Suojattu virtapiiri
Sähkötoiminen ikkuna, vasen
LH
25 A
Vasemman sähkötoimisen ikkunan rele, sähkötoimisen ikkunan pääkytkin, matkustajan sähköto\
imi-
sen ikkunan kytkin oikea, sähkötoimisen takaikkunan kytkin vasen, kuljettajan sähkötoimisen ikku-
nan puristussuojan ohjausyksikkö oikea, matkustajan sähkötoimisen ikkunannostimen kytkin vasen
Käynnistyspainike 2
2
7,5 A
Ajonestojärjestelmän ohjausyksikkö, älyavaimen ohjausyksikkö, käynnistyspainikkeen kytkin
Jarruvalokytkin
7,5 A
Jarruvalokytkin, älyavaimen ohjausyksikkö
Ilmastointilaite
7,5 A
Ionisaattori, Ilmastointilaitteen ohjausyksikkö, Ilmastoinnin kompressori,
Moottoritilan liitäntärasia
Pesulaite
15 A
Monitoimikytkin
Istuinlämmitys, takaistuin
RR
25 A
Takaistuinlämmityksen ohjausyksikkö
Akun
ohjausjärjestelmä
BATTER
Y
MANAG- EMENT
10 A
BMS-ohjausyksikkö
Kuljettajan sähkö-
säätöinen istuin
DRV
30 A
Etumatkustajan istuimen käsikäyttöinen kytkin
AMP
30 A
AMP
AMS
30 A
Akun anturi
Yksikkö 1
10 A
Kuljettajanpuoleinen sähkösäätöinen taustapeili, Matkustaj\
anpuoleinen sähkösäätöinen tausta-
peili
Ovilukko
20 A
Ovilukituksen/avauksen rele,
ICM-relerasia (turvalukituksen rele)

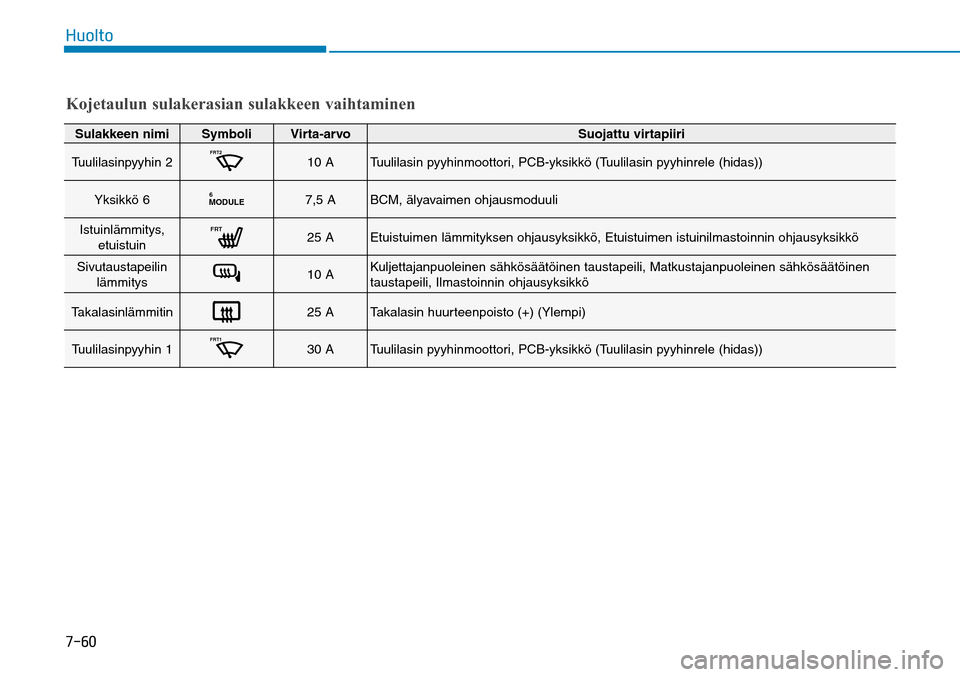

Kojetaulun sulakerasian sulakkeen vaihtaminen

)VPMUPSulakkeen nimi
Symboli
Virta-arvo
Suojattu virtapiiri
Tuulilasinpyyhin 2
FRT2
10 A
Tuulilasin pyyhinmoottori, PCB-yksikkö (Tuulilasin pyyhinrele (hidas))
Yksikkö 6
7,5 A
BCM, älyavaimen ohjausmoduuli
Istuinlämmitys, etuistuin
FRT
25 A
Etuistuimen lämmityksen ohjausyksikkö, Etuistuimen istuinilmastoin\
nin ohjausyksikkö
Sivutaustapeilin lämmitys
10 A
Kuljettajanpuoleinen sähkösäätöinen taustapeili, Matkustaj\
anpuoleinen sähkösäätöinen
taustapeili, Ilmastoinnin ohjausyksikkö
Takalasinlämmitin
25 A
Takalasin huurteenpoisto (+) (Ylempi)
Tuulilasinpyyhin 1
FRT1
30 A
Tuulilasin pyyhinmoottori, PCB-yksikkö (Tuulilasin pyyhinrele (hidas))
Kojetaulun sulakerasian sulakkeen vaihtaminen


)VPMUP

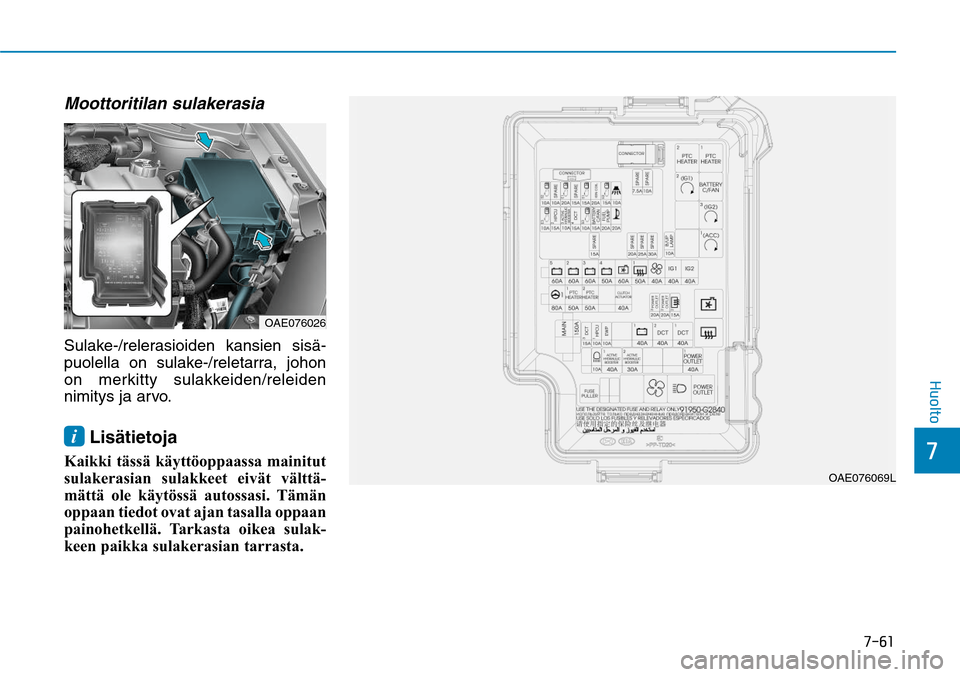

Moottoritilan sulakerasiaSulake-/relerasioiden kansien sisä-
puolella on sulake-/reletarra, johon
on merkitty sulakkeiden/releiden
nimitys ja arvo.i Lisätietoja

Kaikki tässä käyttöoppaassa mainitut
sulakerasian sulakkeet eivät välttä-
mättä ole käytössä autossasi. Tämän
oppaan tiedot ovat ajan tasalla oppaan
painohetkellä. Tarkasta oikea sulak-
keen paikka sulakerasian tarrasta.
OAE076026
OAE076069L

)VPMUPMoottoritilan sulakerasia
Tyyppi
Symboli
Virta-arvo
Suojattu virtapiiri
Maksisulake
150 A
Pienjännite DC-DC-muuntaja, Moottoritilan liitäntärasia
5
60 A
PCB-yksikkö
2
60 A
IGPM
3
60 A
IGPM
4
50 A
IGPM
60 A
Moottoritilan liitäntärasia
1
50 A
Moottoritilan liitäntärasia
40 A
Moottoritilan liitäntärasia
40 A
Ei älyavainta: Virtalukko
Älyavain on: Moottoritilan liitäntärasia
40 A
Ei älyavainta: Virtalukko
Älyavain on: Moottoritilan liitäntärasia
1
80 A
EPS-yksikkö
50 A
Moottoritilan liitäntärasia

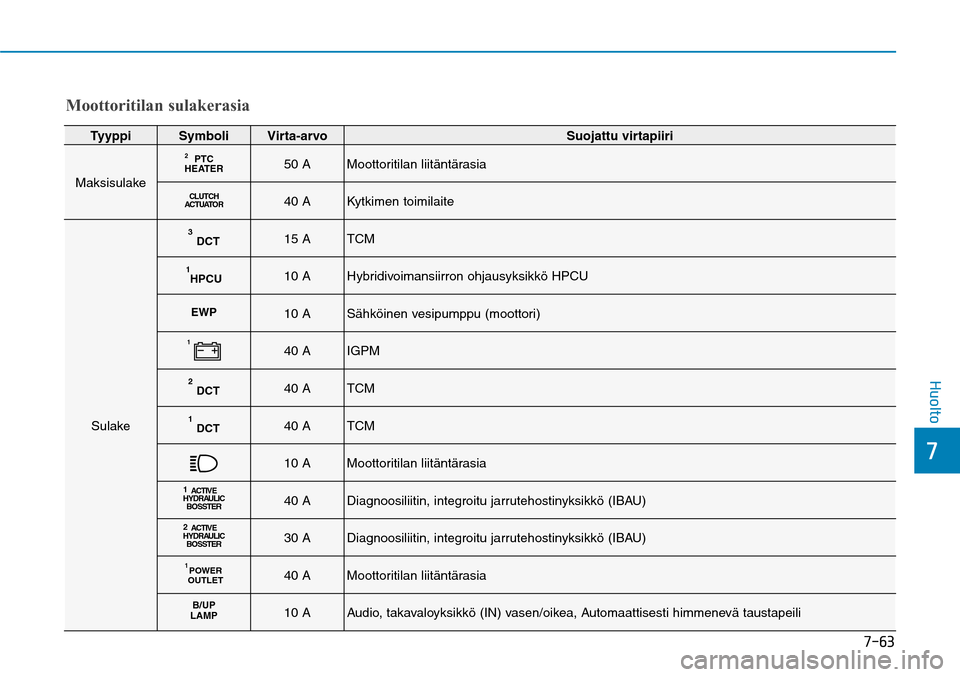

)VPMUP
Tyyppi
Symboli
Virta-arvo
Suojattu virtapiiri
Maksisulake
50 A
Moottoritilan liitäntärasia
40 A
Kytkimen toimilaite
Sulake
15 A
TCM
10 A
Hybridivoimansiirron ohjausyksikkö HPCU
10 A
Sähköinen vesipumppu (moottori)
1
40 A
IGPM
40 A
TCM
40 A
TCM
10 A
Moottoritilan liitäntärasia
40 A
Diagnoosiliitin, integroitu jarrutehostinyksikkö (IBAU)
30 A
Diagnoosiliitin, integroitu jarrutehostinyksikkö (IBAU)
40 A
Moottoritilan liitäntärasia
10 A
Audio, takavaloyksikkö (IN) vasen/oikea, Automaattisesti himmenevä taustapeili
Moottoritilan sulakerasia
