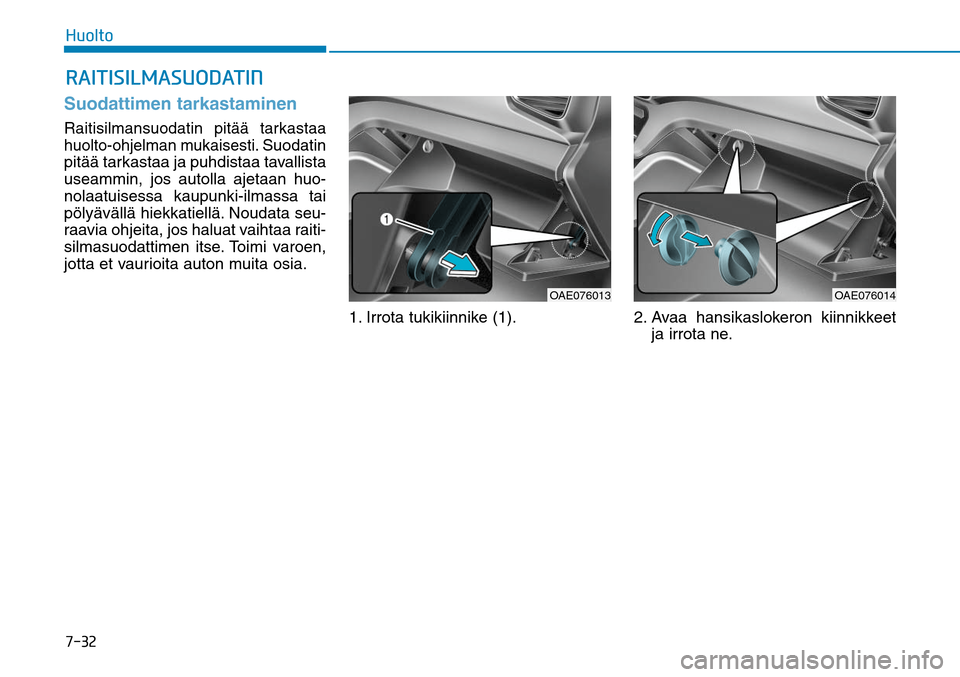

)VPMUP3"*5*4*-."460%"5*/Suodattimen tarkastaminenRaitisilmansuodatin pitää tarkastaa
huolto-ohjelman mukaisesti.
Suodatin
pitää tarkastaa ja puhdistaa tavallista
useammin, jos autolla ajetaan huo-
nolaatuisessa kaupunki-ilmassa tai
pölyävällä hiekkatiellä. Noudata seu-
raavia ohjeita, jos haluat vaihtaa raiti-
silmasuodattimen itse. Toimi varoen,
jotta et vaurioita auton muita osia.
1. Irrota tukikiinnike (1).2. Avaa hansikaslokeron kiinnikkeet
ja irrota ne.
OAE076013
OAE076014


)VPMUP
3. Pidä kannen kummallakin sivulla
olevia lukitsimia (1) painettuina.
4. Vedä kansi ulos (2). 4.
Vaihda raitisilmasuodatin uuteen.
5. Asenna osat takaisin paikalleen
päinvastaisessa järjestyksessä.
MUISTUTUSVarmista vaihtaessasi, että asen-
nat uuden raitisilmasuodattimen
oikein päin. Nuolen (
↓) pitää osoit-
taa alaspäin. Muuten suodattimen
teho saattaa heikentyä ja järjestel-
mästä voi kuulua melua.

OHG070041
OAE076015

)VPMUP-"4*/1::),*.*&/

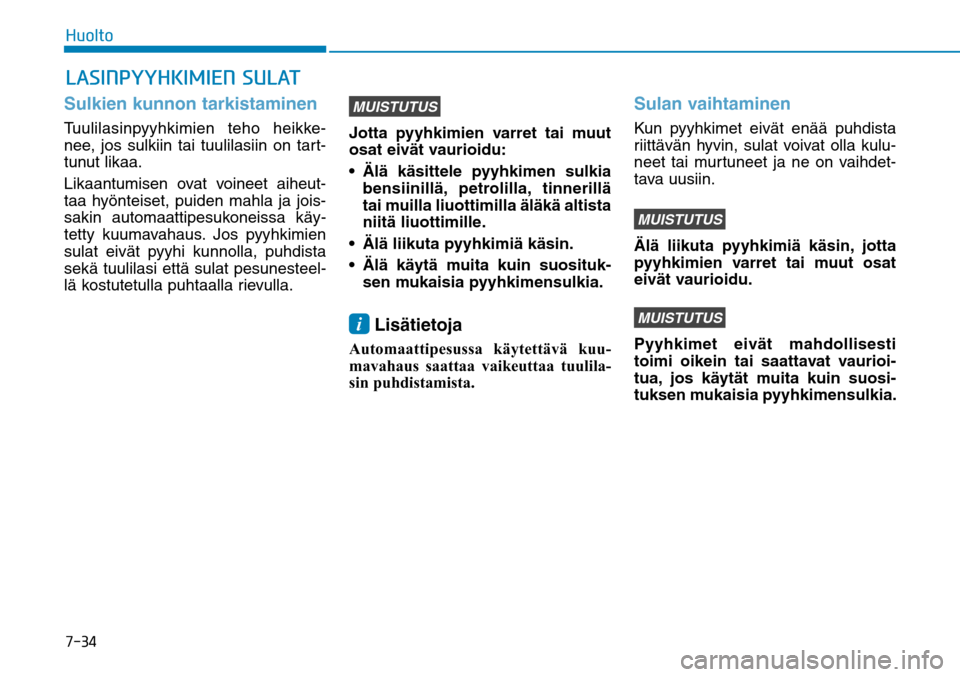

46-"5Sulkien kunnon tarkistaminenTuulilasinpyyhkimien teho heikke-
nee, jos sulkiin tai tuulilasiin on tart-
tunut likaa.
Likaantumisen ovat voineet aiheut-
taa hyönteiset, puiden mahla ja jois-
sakin automaattipesukoneissa käy-
tetty kuumavahaus. Jos pyyhkimien
sulat eivät pyyhi kunnolla, puhdista
sekä tuulilasi että sulat pesunesteel-
lä kostutetulla puhtaalla rievulla.
MUISTUTUSJotta pyyhkimien varret tai muut
osat eivät vaurioidu:
bensiinillä, petrolilla, tinnerillä
tai muilla liuottimilla äläkä altista
niitä liuottimille.
Älä liikuta pyyhkimiä käsin.
sen mukaisia pyyhkimensulkia.i Lisätietoja
Automaattipesussa käytettävä kuu-
mavahaus saattaa vaikeuttaa tuulila-
sin puhdistamista.
Sulan vaihtaminenKun pyyhkimet eivät enää puhdista
riittävän hyvin, sulat voivat olla kulu-
neet tai murtuneet ja ne on vaihdet-
tava uusiin. MUISTUTUSÄlä liikuta pyyhkimiä käsin, jotta
pyyhkimien varret tai muut osat
eivät vaurioidu.MUISTUTUSPyyhkimet eivät mahdollisesti
toimi oikein tai saattavat vaurioi-
tua, jos käytät muita kuin suosi-
tuksen mukaisia pyyhkimensulkia.


)VPMUP

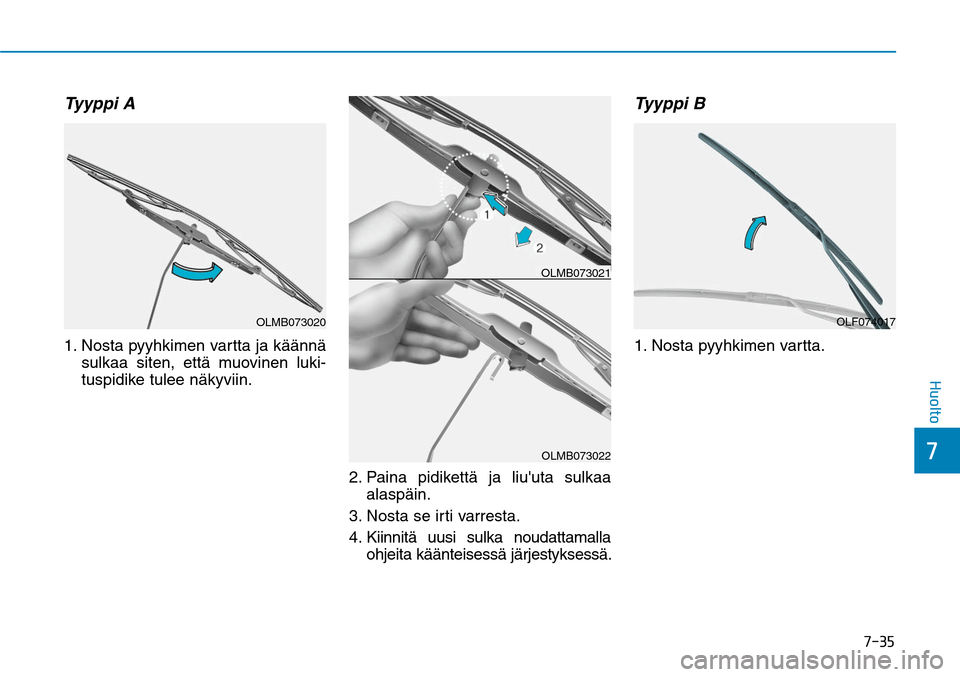

Tyyppi A1. Nosta pyyhkimen vartta ja käännä
sulkaa siten, että muovinen luki-
tuspidike tulee näkyviin.
2. Paina pidikettä ja liu'uta sulkaa
alaspäin.
3. Nosta se irti varresta.
4. Kiinnitä uusi sulka noudattamalla
ohjeita käänteisessä järjestyksessä.
Tyyppi B1. Nosta pyyhkimen vartta.
OLMB073020
OLMB073021OLMB073022
OLF074017

)VPMUP

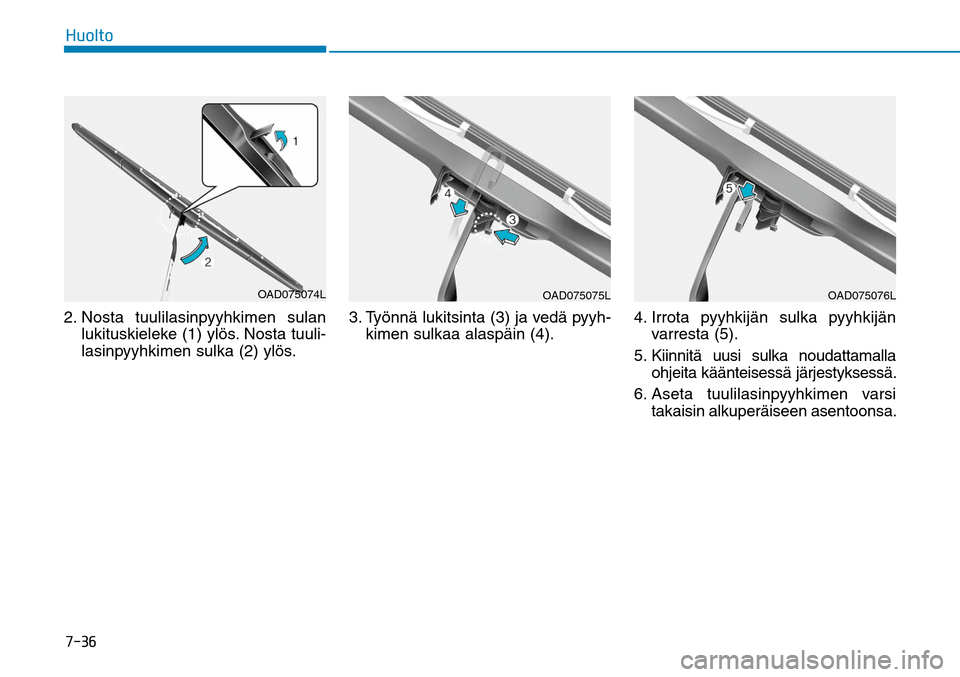

2. Nosta tuulilasinp yyhkimen sulan
lukituskieleke (1) ylös. Nosta tuuli-
lasinpyyhkimen sulka (2) ylös. 3.
Työnnä lukitsinta (3) ja vedä pyyh-
kimen sulkaa alaspäin (4). 4.
Irrota pyyhkijän sulka pyyhkijän
varresta (5).
5. Kiinnitä uusi sulka noudattamalla
ohjeita käänteisessä järjestyksessä.
6. Aseta tuulilasinpyyhkimen varsi
takaisin alkuperäiseen asentoonsa.
OAD075074L
OAD075075L
OAD075076L


)VPMUP
",,6

7

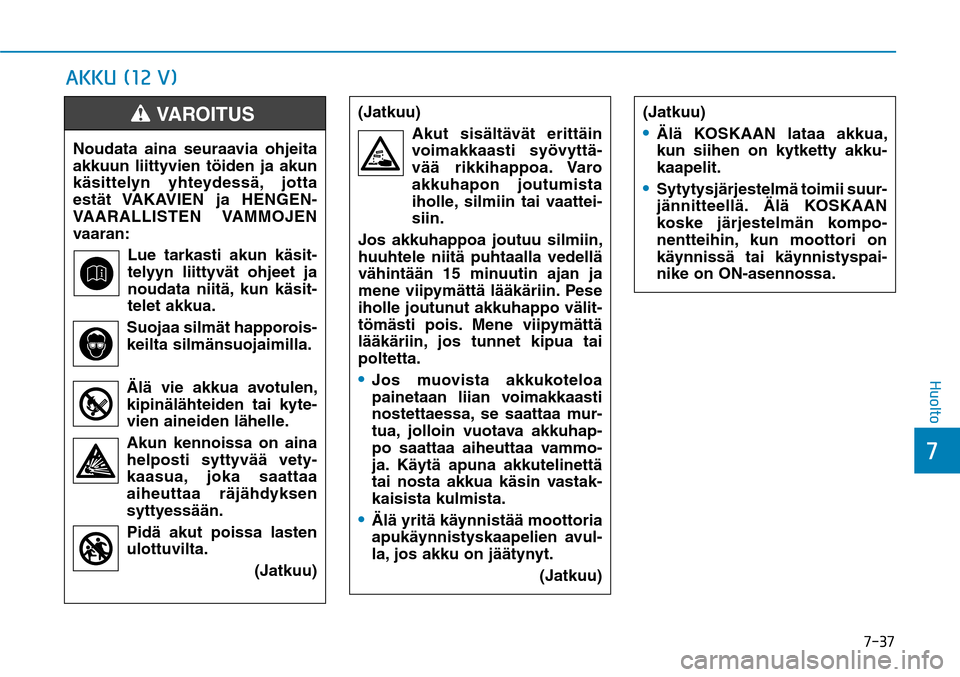

Noudata aina seuraavia ohjeita
akkuun liittyvien töiden ja akun
käsittelyn yhteydessä, jotta
estät VAKAVIEN ja HENGEN-
VAARALLISTEN VAMMOJEN
vaaran: Lue tarkasti akun käsit-
telyyn liittyvät ohjeet ja
noudata niitä, kun käsit-
telet akkua.
Suojaa silmät happorois-
keilta silmänsuojaimilla.Älä vie akkua avotulen,
kipinälähteiden tai kyte-
vien aineiden lähelle. Akun kennoissa on aina
helposti syttyvää vety-
kaasua, joka saattaa
aiheuttaa räjähdyksen
syttyessään. Pidä akut poissa lasten
ulottuvilta. (Jatkuu)
VAROITUS
(Jatkuu)
Akut sisältävät erittäin
voimakkaasti syövyttä-
vää rikkihappoa. Varo
akkuhapon joutumista
iholle, silmiin tai vaattei-
siin.
Jos akkuhappoa joutuu silmiin,
huuhtele niitä puhtaalla vedellä
vähintään 15 minuutin ajan ja
mene viipymättä lääkäriin. Pese
iholle joutunut akkuhappo välit-
tömästi pois. Mene viipymättä
lääkäriin, jos tunnet kipua tai
poltetta.
Jos muovista akkukoteloa
painetaan liian voimakkaasti
nostettaessa, se saattaa mur-
tua, jolloin vuotava akkuhap-
po saattaa aiheuttaa vammo-
ja. Käytä apuna akkutelinettä
tai nosta akkua käsin vastak-
kaisista kulmista.Älä yritä käynnistää moottoria
apukäynnistyskaapelien avul-
la, jos akku on jäätynyt. (Jatkuu)
(Jatkuu) Älä KOSKAAN lataa akkua, kun siihen on kytketty akku-
kaapelit. Sytytysjärjestelmä toimii suur-jännitteellä. Älä KOSKAAN
koske järjestelmän kompo-
nentteihin, kun moottori on
käynnissä tai käynnistyspai-
nike on ON-asennossa.

)VPMUPMUISTUTUStömänä kylmänä vuodenaikana,
irrota akkukaapelit ja säilytä
akku sisätilassa.
Lataa akku aina täyteen, jotta se ei vaurioidu kylmänä vuodenai-
kana.
Akun parhaan mahdollisen
toiminnan varmistamiseksi asianmukaisesti.
taana.
Pidä akun navat ja liitokset puhtai- na, asianmukaisesti kiristettyinä ja
voideltuna vaseliinilla tai akkuna-
parasvalla.
happo välittömästi pois kotelon
pinnalta veden ja ruokasoodan
seoksella.
Akun tietotarra ❈ Todellinen akkutarra voi poiketa kuvas-
sa näkyvästä.1. AGM60L-DIN : Akun HYUNDAI-
mallinimi
2. 12V: nimellisjännite
3. 60Ah(20HR): nimelliskapasiteetti (ampeeritunteina)
4. 100RC : nimellinen varakapasi- teetti (minuuttia)
5. 640CCA : kylmäkäynnistysvirta ampeereina SAE:n mukaan
6. 512A : kylmäkäynnistysvirta ampee reina EN:n mukaan
OAE076016
OLMB073072

■ Esimerkki


)VPMUP
Akun lataaminenAkkulaturillaAutossasi on huoltovapaa kalsium-
pohjainen akku.
Lataa akkua pienellä virralla (yllä-pitolataus) 10 tunnin ajan, jos se
on tyhjentynyt nopeasti esimerkiksi
ajovalojen jäätyä päälle.
Jos akku tyhjentyy vähitellen ajon aikana, suuren virrankulutuksen
takia, käytä 20–30 A latausvirtaa
kahden tunnin ajan. Noudata näitä ohjeita aina akun
latauksen yhteydessä, jotta väl-
tetään akun räjähtämisestä tai
hapon roiskumisesta aiheutu-
vat VAKAVAT VAMMAT ja KUO-
LEMANVAARA.
Sammuta kaikki virtaa kulut-
tavat laitteet ja käännä moot-
torin käynnistyspainike OFF-
asentoon ennen akun huolta-
mista tai lataamista. Älä vie akkua avotulen, kipi-nälähteiden tai kytevien ainei-
den lähelle. Tee toimenpide aina ulkoti-lassa tai hyvin tuuletetussa
sisätilassa. Käytä suojalaseja tarkistaes-sasi akun latauksen aikana. Irrota akku autosta ja sijoita se hyvin tuuletettuun tilaan.
(Jatkuu)
VAROITUS
(Jatkuu) Tarkkaile akkua latauksen
aikana ja lopeta lataus tai
vähennä latausvirtaa, jos
akkuneste alkaa kaasuuntua
(kiehua) voimakkaasti. Kun irrotat akun, irrota aina ensimmäiseksi akun miinus-
kaapeli ja kytkiessäsi kaape-
lit takaisin paikalleen, kytke
miinuskaapeli vasta pluskaa-
pelin jälkeen. Irrota akkulaturi
seuraavassa järjestyksessä.
(1). Kytke akkulaturi pois pääl-
tä päävirtakytkimellä.
(2). Irrota miinusjohtimen
hauenleuka akun miinus-
navasta.
(3). Irrota plusjohtimen hauen-
leuka akun plusnavasta. Käytä ainoastaan alkuperäisiä
HYUNDAIn hyväksymiä akkuja
vaihto-osina.
