2017 Hyundai Ioniq Hybrid Omistajan Käsikirja (in Finnish)


"VUPTJ
UVSWBPNJOBJTVVEFU

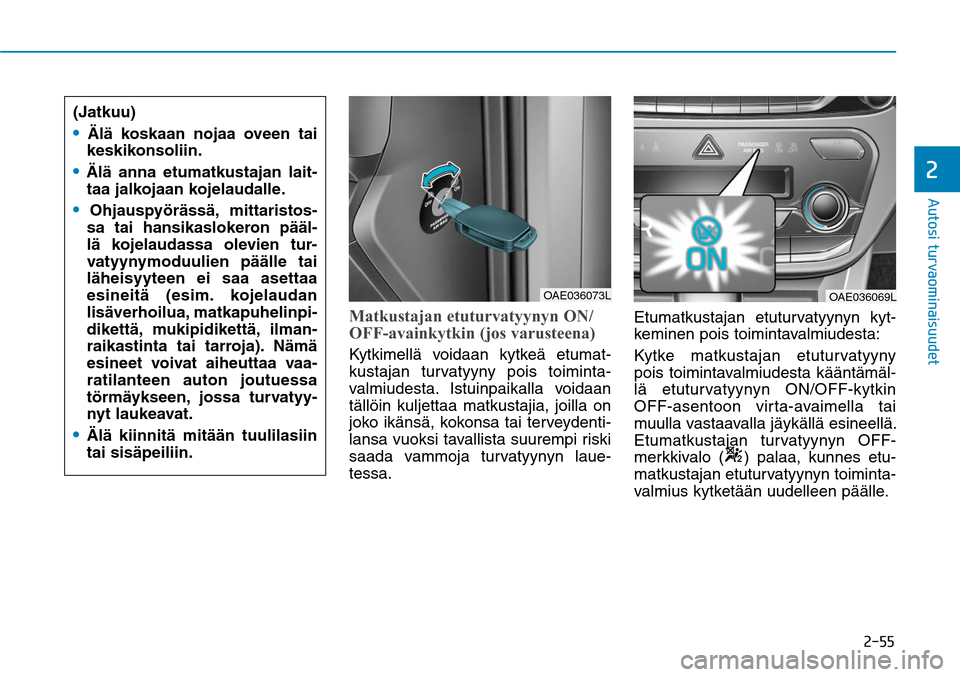

Matkustajan etuturvatyynyn ON/
OFF-avainkytkin (jos varusteena)Kytkimellä voidaan kytkeä etumat-
kustajan turvatyyny pois toiminta-
valmiudesta. Istuinpaikalla voidaan
tällöin kuljettaa matkustajia, joilla on
joko ikänsä, kokonsa tai terveydenti-
lansa vuoksi tavallista suurempi riski
saada vammoja turvatyynyn laue-
tessa.Etumatkustajan etuturvatyynyn kyt-
keminen pois toimintavalmiudesta:
Kytke matkustajan etuturvatyyny
pois toimintavalmiudesta kääntämäl-
lä etuturvatyynyn ON/OFF-kytkin
OFF-asentoon virta-avaimella tai
muulla vastaavalla jäykällä esineellä.
Etumatkustajan turvatyynyn OFF-
merkkivalo (
) palaa, kunnes etu-
matkustajan etuturvatyynyn toiminta-
valmius kytketään uudelleen päälle.
OAE036073L
OAE036069L
(Jatkuu) Älä koskaan nojaa oveen tai
keskikonsoliin. Älä anna etumatkustajan lait-
taa jalkojaan kojelaudalle. Ohjauspyörässä, mittaristos-
sa tai hansikaslokeron pääl-
lä kojelaudassa olevien tur-
vatyynymoduulien päälle tai
läheisyyteen ei saa asettaa
esineitä (esim. kojelaudan
lisäverhoilua, matkapuhelinpi-
dikettä, mukipidikettä, ilman-
raikastinta tai tarroja). Nämä
esineet voivat aiheuttaa vaa-
ratilanteen auton joutuessa
törmäykseen, jossa turvatyy-
nyt laukeavat. Älä kiinnitä mitään tuulilasiin
tai sisäpeiliin.

"VUPTJ

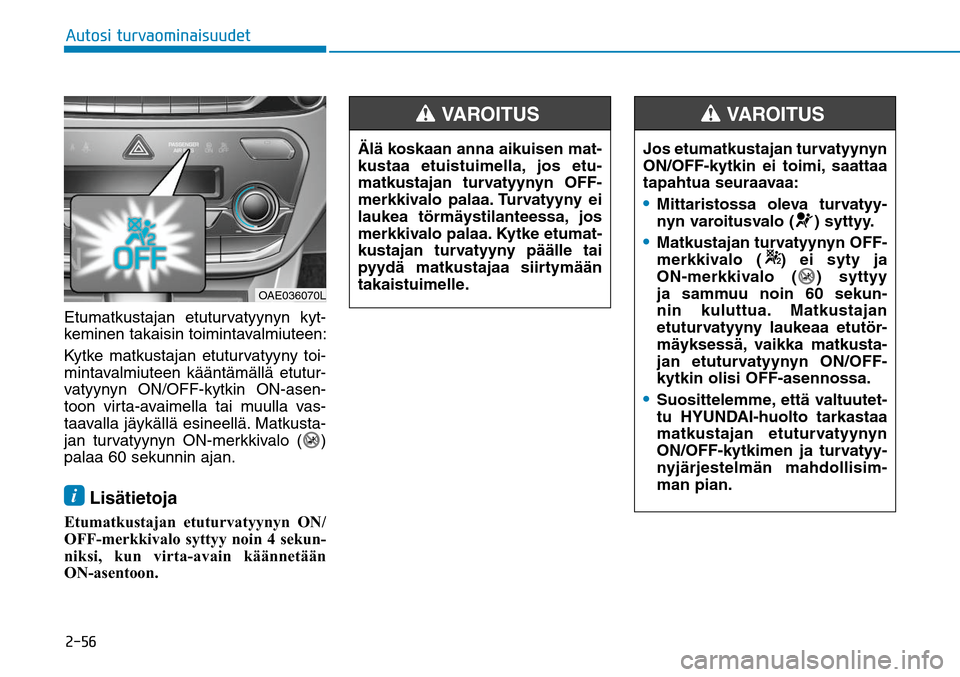

UVSWBPNJOBJTVVEFUEtumatkustajan etuturvatyynyn kyt-
keminen takaisin toimintavalmiuteen:
Kytke matkustajan etuturvatyyny toi-
mintavalmiuteen kääntämällä etutur-
vatyynyn ON/OFF-kytkin ON-asen-
toon virta-avaimella tai muulla vas-
taavalla jäykällä esineellä. Matkusta-
jan turvatyynyn ON-merkkivalo (
)
palaa 60 sekunnin ajan.
i Lisätietoja
Etumatkustajan etuturvatyynyn ON/
OFF-merkkivalo syttyy noin 4 sekun-
niksi, kun virta-avain käännetään
ON-asentoon.Älä koskaan anna aikuisen mat-
kustaa etuistuimella, jos etu-
matkustajan turvatyynyn OFF-
merkkivalo palaa. Turvatyyny ei
laukea törmäystilanteessa, jos
merkkivalo palaa. Kytke etumat-
kustajan turvatyyny päälle tai
pyydä matkustajaa siirtymään
takaistuimelle.
VAROITUS

Jos etumatkustajan turvatyynyn
ON/OFF-kytkin ei toimi, saattaa
tapahtua seuraavaa: Mittaristossa oleva turvatyy-
nyn varoitusvalo (
) syttyy.
Matkustajan turvatyynyn OFF-
merkkivalo (
) ei syty ja
ON-merkkivalo (
) syttyy
ja sammuu noin 60 sekun-
nin kuluttua. Matkustajan
etuturvatyyny laukeaa etutör-
mäyksessä, vaikka matkusta-
jan etuturvatyynyn ON/OFF-
kytkin olisi OFF-asennossa.
Suosittelemme, että valtuutet-
tu HYUNDAI-huolto tarkastaa
matkustajan etuturvatyynyn
ON/OFF-kytkimen ja turvatyy-
nyjärjestelmän mahdollisim-
man pian.
VAROITUS

OAE036070L


"VUPTJ
UVSWBPNJOBJTVVEFU

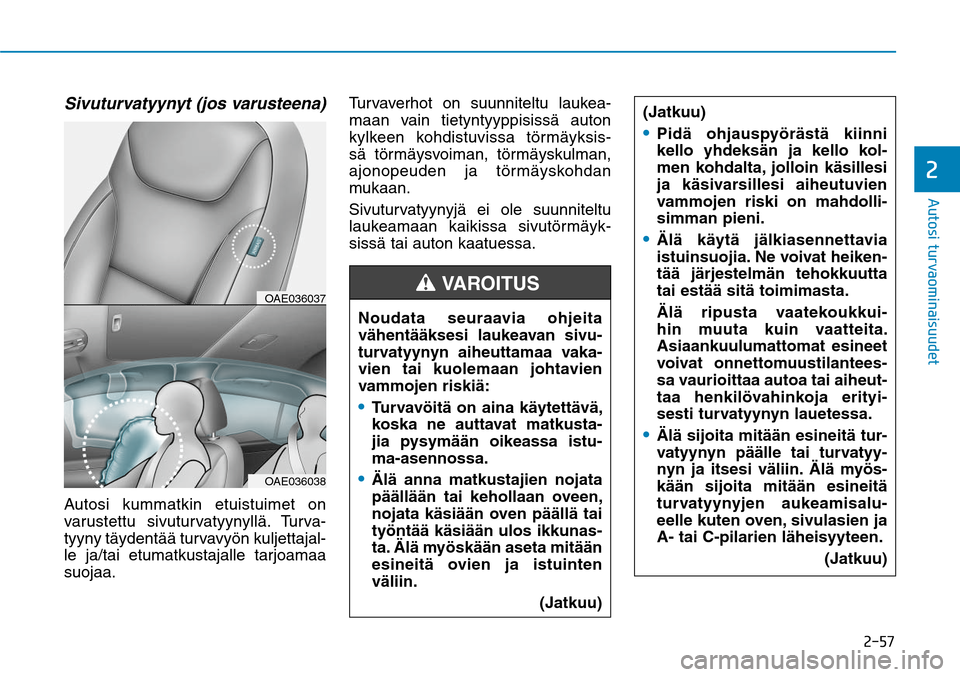

Sivuturvatyynyt (jos varusteena) Autosi kummatkin etuistuimet on
varustettu sivuturvatyynyllä. Turva-
tyyny täydentää turvavyön kuljettajal-
le ja/tai etumatkustajalle tarjoamaa
suojaa.Turvaverhot on suunniteltu laukea-
maan vain tietyntyyppisissä auton
kylkeen kohdistuvissa törmäyksis-
sä törmäysvoiman, törmäyskulman,
ajonopeuden ja törmäyskohdan
mukaan.
Sivuturvatyynyjä ei ole suunniteltu
laukeamaan kaikissa sivutörmäyk-
sissä tai auton kaatuessa.
Noudata seuraavia ohjeita
vähentääksesi laukeavan sivu-
turvatyynyn aiheuttamaa vaka-
vien tai kuolemaan johtavien
vammojen riskiä:
Turvavöitä on aina käytettävä,
koska ne auttavat matkusta-
jia pysymään oikeassa istu-
ma-asennossa.Älä anna matkustajien nojata
päällään tai kehollaan oveen,
nojata käsiään oven päällä tai
työntää käsiään ulos ikkunas-
ta. Älä myöskään aseta mitään
esineitä ovien ja istuinten
väliin.
(Jatkuu)
VAROITUS

OAE036037OAE036038
(Jatkuu) Pidä ohjauspyörästä kiinni
kello yhdeksän ja kello kol-
men kohdalta, jolloin käsillesi
ja käsivarsillesi aiheutuvien
vammojen riski on mahdolli-
simman pieni. Älä käytä jälkiasennettavia
istuinsuojia. Ne voivat heiken-
tää järjestelmän tehokkuutta
tai estää sitä toimimasta.
Älä ripusta vaatekoukkui-
hin muuta kuin vaatteita.
Asiaankuulumattomat esineet
voivat onnettomuustilantees-
sa vaurioittaa autoa tai aiheut-
taa henkilövahinkoja erityi-
sesti turvatyynyn lauetessa. Älä sijoita mitään esineitä tur-
vatyynyn päälle tai turvatyy-
nyn ja itsesi väliin. Älä myös-
kään sijoita mitään esineitä
turvatyynyjen aukeamisalu-
eelle kuten oven, sivulasien ja
A- tai C-pilarien läheisyyteen.
(Jatkuu)

"VUPTJ
UVSWBPNJOBJTVVEFU

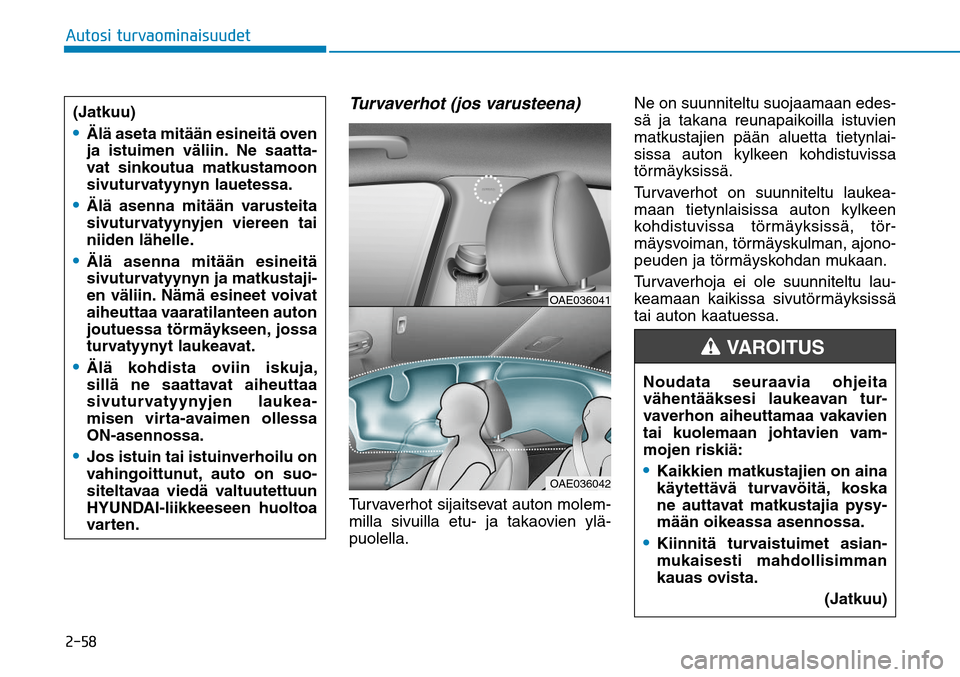

Turvaverhot (jos varusteena) Turvaverhot sijaitsevat auton molem-
milla sivuilla etu- ja takaovien ylä-
puolella.Ne on suunniteltu suojaamaan edes-
sä ja takana reunapaikoilla istuvien
matkustajien pään aluetta tietynlai-
sissa auton kylkeen kohdistuvissa
törmäyksissä.
Turvaverhot on suunniteltu laukea-
maan tietynlaisissa auton kylkeen
kohdistuvissa törmäyksissä, tör-
mäysvoiman, törmäyskulman, ajono-
peuden ja törmäyskohdan mukaan.
Turvaverhoja ei ole suunniteltu lau-
keamaan kaikissa sivutörmäyksissä
tai auton kaatuessa. (Jatkuu)
Älä aseta mitään esineitä oven
ja istuimen väliin. Ne saatta-
vat sinkoutua matkustamoon
sivuturvatyynyn lauetessa. Älä asenna mitään varusteita
sivuturvatyynyjen viereen tai
niiden lähelle. Älä asenna mitään esineitä
sivuturvatyynyn ja matkustaji-
en väliin. Nämä esineet voivat
aiheuttaa vaaratilanteen auton
joutuessa törmäykseen, jossa
turvatyynyt laukeavat. Älä kohdista oviin iskuja,
sillä ne saattavat aiheuttaa
sivuturvatyynyjen laukea-
misen virta-avaimen ollessa
ON-asennossa. Jos istuin tai istuinverhoilu on
vahingoittunut, auto on suo-
siteltavaa viedä valtuutettuun
HYUNDAI-liikkeeseen huoltoa
varten.
OAE036041OAE036042
Noudata seuraavia ohjeita
vähentääksesi laukeavan tur-
vaverhon aiheuttamaa vakavien
tai kuolemaan johtavien vam-
mojen riskiä: Kaikkien matkustajien on aina
käytettävä turvavöitä, koska
ne auttavat matkustajia pysy-
mään oikeassa asennossa. Kiinnitä turvaistuimet asian-
mukaisesti mahdollisimman
kauas ovista.
(Jatkuu)
VAROITUS


"VUPTJ
UVSWBPNJOBJTVVEFU
❈ Älä ripusta vaatekoukkuihin muuta
kuin vaatteita. Ne voivat onnetto-
muustilanteessa vaurioittaa autoa
tai aiheuttaa henkilövahinkoja eri-
tyisesti turvatyynyn lauetessa.

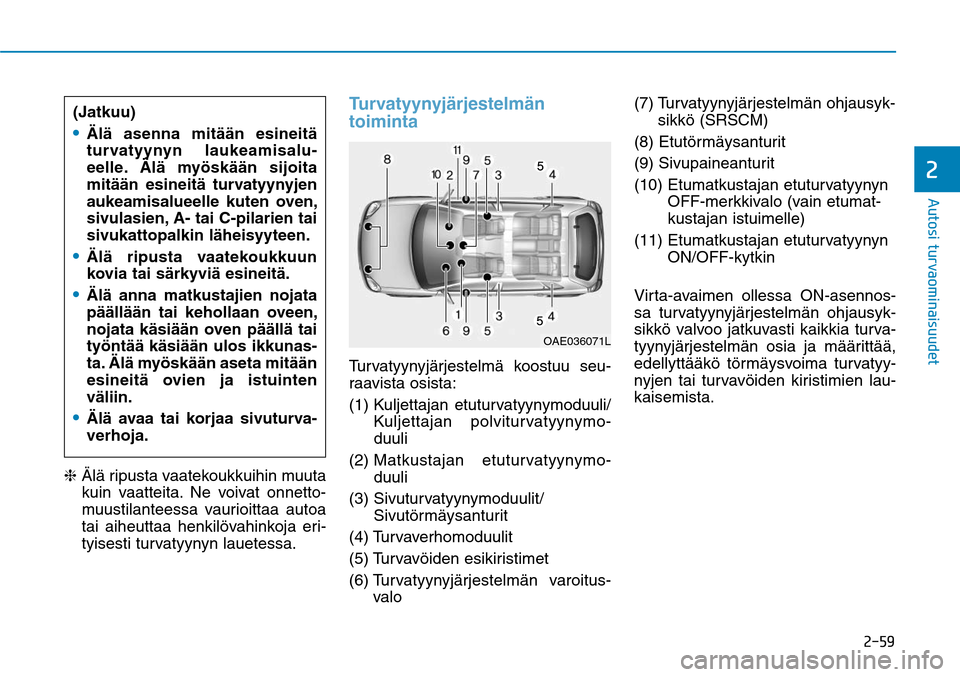

Turvatyynyjärjestelmän
toiminta Turvatyynyjärjestelmä koostuu seu-
raavista osista:
(1) Kuljettajan etuturvatyynymoduuli/
Kuljettajan polviturvatyynymo-
duuli
(2) Matkustajan etuturvatyynymo-
duuli
(3) Sivuturvatyynymoduulit/
Sivutörmäysanturit
(4) Turvaverhomoduulit
(5) Turvavöiden esikiristimet
(6) Turvatyynyjärjestelmän varoitus-
valo(7) Turvatyynyjärjestelmän ohjausyk-
sikkö (SRSCM)
(8) Etutörmäysanturit
(9) Sivupaineanturit
(10) Etumatkustajan etuturvatyynyn
OFF-merkkivalo (vain etumat-
kustajan istuimelle)
(11) Etumatkustajan etuturvatyynyn
ON/OFF-kytkin
Virta-avaimen ollessa ON-asennos-
sa turvatyynyjärjestelmän ohjausyk-
sikkö valvoo jatkuvasti kaikkia turva-
tyynyjärjestelmän osia ja määrittää,
edellyttääkö törmäysvoima turvatyy-
nyjen tai turvavöiden kiristimien lau-
kaisemista. (Jatkuu)
Älä asenna mitään esineitä
turvatyynyn laukeamisalu-
eelle. Älä myöskään sijoita
mitään esineitä turvatyynyjen
aukeamisalueelle kuten oven,
sivulasien, A- tai C-pilarien tai
sivukattopalkin läheisyyteen. Älä ripusta vaatekoukkuun
kovia tai särkyviä esineitä. Älä anna matkustajien nojata
päällään tai kehollaan oveen,
nojata käsiään oven päällä tai
työntää käsiään ulos ikkunas-
ta. Älä myöskään aseta mitään
esineitä ovien ja istuinten
väliin. Älä avaa tai korjaa sivuturva-
verhoja.
OAE036071L

"VUPTJ
UVSWBPNJOBJTVVEFU

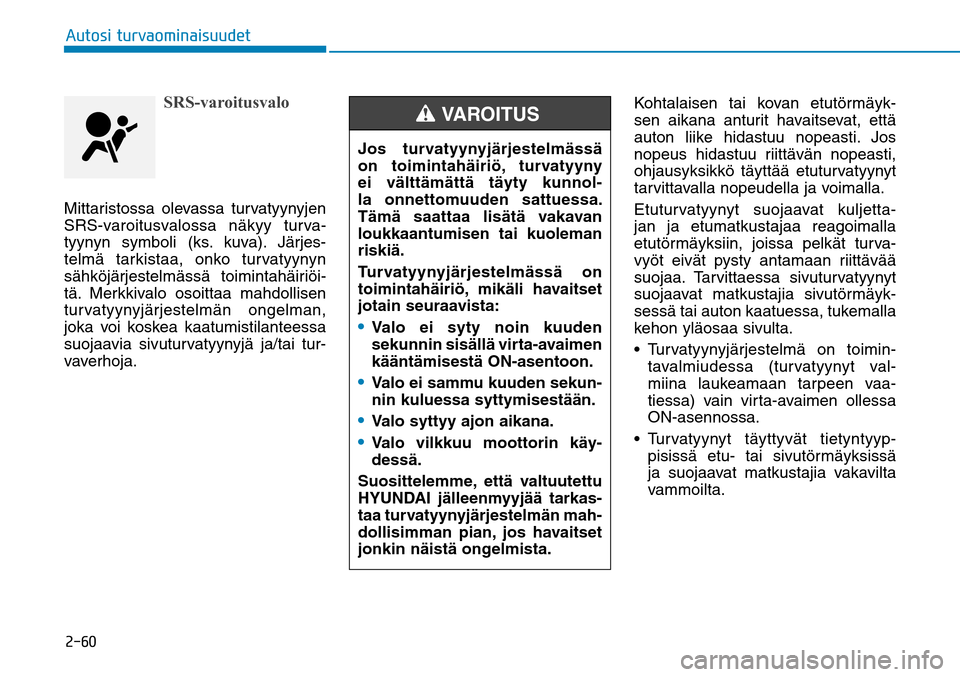

SRS-varoitusvalo
Mittaristossa olevassa turvatyynyjen
SRS-varoitusvalossa näkyy turva-
tyynyn symboli (ks. kuva). Järjes-
telmä tarkistaa, onko turvatyynyn
sähköjärjestelmässä toimintahäiriöi-
tä. Merkkivalo osoittaa mahdollisen
turvatyynyjärjestelmän ongelman,
joka voi koskea kaatumistilanteessa
suojaavia sivuturvatyynyjä ja/tai tur-
vaverhoja.Kohtalaisen tai kovan etutörmäyk-
sen aikana anturit havaitsevat, että
auton liike hidastuu nopeasti. Jos
nopeus hidastuu riittävän nopeasti,
ohjausyksikkö täyttää etuturvatyynyt
tarvittavalla nopeudella ja voimalla.
Etuturvatyynyt suojaavat kuljetta-
jan ja etumatkustajaa reagoimalla
etutörmäyksiin, joissa pelkät turva-
vyöt eivät pysty antamaan riittävää
suojaa. Tarvittaessa sivuturvatyynyt
suojaavat matkustajia sivutörmäyk-
sessä tai auton kaatuessa, tukemalla
kehon yläosaa sivulta.

tavalmiudessa (turvatyynyt val-
miina laukeamaan tarpeen vaa-
tiessa) vain virta-avaimen ollessa
ON-asennossa.

pisissä etu- tai sivutörmäyksissä
ja suojaavat matkustajia vakavilta
vammoilta. Jos turvatyynyjärjestelmässä
on toimintahäiriö, turvatyyny
ei välttämättä täyty kunnol-
la onnettomuuden sattuessa.
Tämä saattaa lisätä vakavan
loukkaantumisen tai kuoleman
riskiä.
Turvatyynyjärjestelmässä on
toimintahäiriö, mikäli havaitset
jotain seuraavista:
Valo ei syty noin kuuden
sekunnin sisällä virta-avaimen
kääntämisestä ON-asentoon. Valo ei sammu kuuden sekun-
nin kuluessa syttymisestään. Valo syttyy ajon aikana. Valo vilkkuu moottorin käy-
dessä.
Suosittelemme, että valtuutettu
HYUNDAI jälleenmyyjää tarkas-
taa turvatyynyjärjestelmän mah-
dollisimman pian, jos havaitset
jonkin näistä ongelmista.
VAROITUS


"VUPTJ
UVSWBPNJOBJTVVEFU

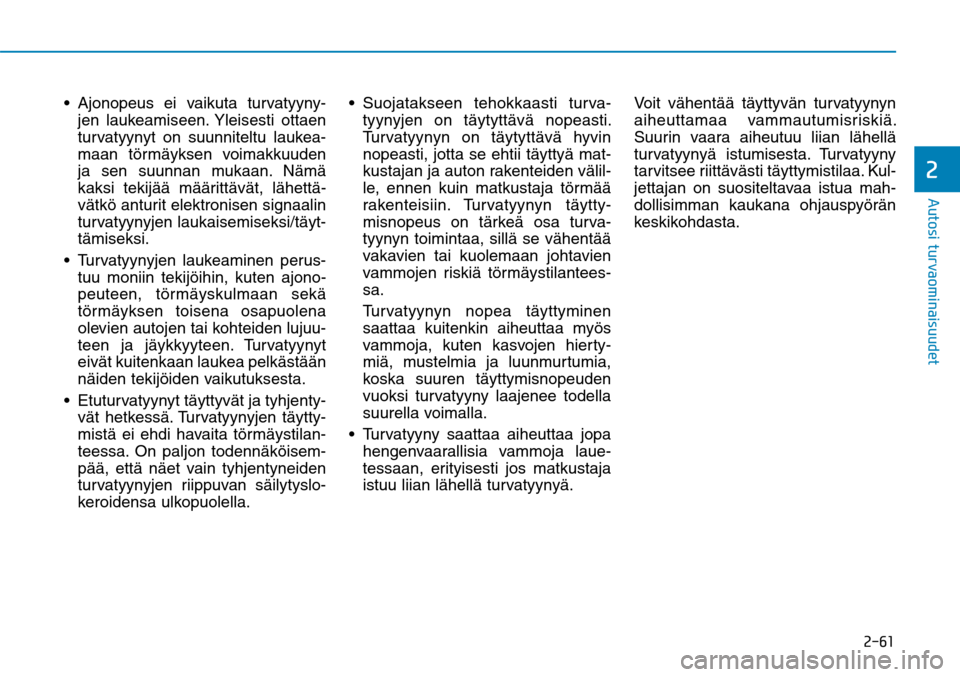

jen laukeamiseen. Yleisesti ottaen
turvatyynyt on suunniteltu laukea-
maan törmäyksen voimakkuuden
ja sen suunnan mukaan. Nämä
kaksi tekijää määrittävät, lähettä-
vätkö anturit elektronisen signaalin
turvatyynyjen laukaisemiseksi/täyt-
tämiseksi.
Turvatyynyjen laukeaminen perus-
tuu moniin tekijöihin, kuten ajono-
peuteen, törmäyskulmaan sekä
törmäyksen toisena osapuolena
olevien autojen tai kohteiden lujuu-
teen ja jäykkyyteen. Turvatyynyt
eivät kuitenkaan laukea pelkästään
näiden tekijöiden vaikutuksesta.
Etuturvatyynyt täyttyvät ja tyhjenty-
vät hetkessä. Turvatyynyjen täytty-
mistä ei ehdi havaita törmäystilan-
teessa. On paljon todennäköisem-
pää, että näet vain tyhjentyneiden
turvatyynyjen riippuvan säilytyslo-
keroidensa ulkopuolella.
tyynyjen on täytyttävä nopeasti.
Turvatyynyn on täytyttävä hyvin
nopeasti, jotta se ehtii täyttyä mat-
kustajan ja auton rakenteiden välil-
le, ennen kuin matkustaja törmää
rakenteisiin. Turvatyynyn täytty-
misnopeus on tärkeä osa turva-
tyynyn toimintaa, sillä se vähentää
vakavien tai kuolemaan johtavien
vammojen riskiä törmäystilantees-
sa.
Turvatyynyn nopea täyttyminen
saattaa kuitenkin aiheuttaa myös
vammoja, kuten kasvojen hierty-
miä, mustelmia ja luunmurtumia,
koska suuren täyttymisnopeuden
vuoksi turvatyyny laajenee todella
suurella voimalla.

hengenvaarallisia vammoja laue-
tessaan, erityisesti jos matkustaja
istuu liian lähellä turvatyynyä.Voit vähentää täyttyvän turvatyynyn
aiheuttamaa vammautumisriskiä.
Suurin vaara aiheutuu liian lähellä
turvatyynyä istumisesta. Turvatyyny
tarvitsee riittävästi täyttymistilaa. Kul-
jettajan on suositeltavaa istua mah-
dollisimman kaukana ohjauspyörän
keskikohdasta.

"VUPTJ

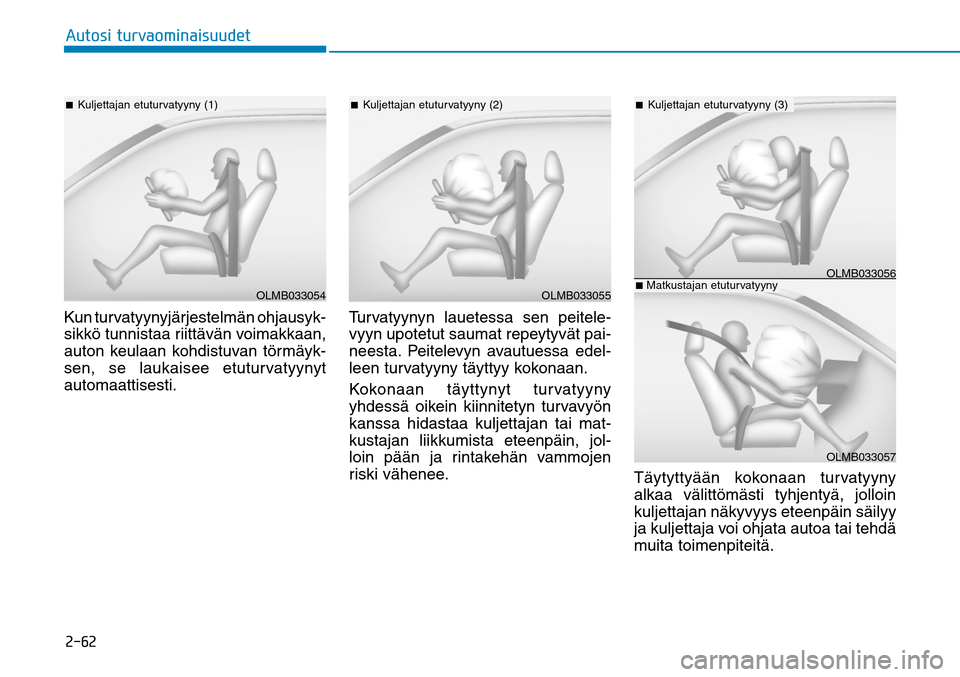

UVSWBPNJOBJTVVEFUKun turvatyynyjärjestelmän ohjausyk-
sikkö tunnistaa riittävän voimakkaan,
auton keulaan kohdistuvan törmäyk-
sen, se laukaisee etuturvatyynyt
automaattisesti.Turvatyynyn lauetessa sen peitele-
vyyn upotetut saumat repeytyvät pai-
neesta. Peitelevyn avautuessa edel-
leen turvatyyny täyttyy kokonaan.
Kokonaan täyttynyt turvatyyny
yhdessä oikein kiinnitetyn turvavyön
kanssa hidastaa kuljettajan tai mat-
kustajan liikkumista eteenpäin, jol-
loin pään ja rintakehän vammojen
riski vähenee.
Täytyttyään kokonaan turvatyyny
alkaa välittömästi tyhjentyä, jolloin
kuljettajan näkyvyys eteenpäin säilyy
ja kuljettaja voi ohjata autoa tai tehdä
muita toimenpiteitä.
OLMB033055
■ Kuljettajan etuturvatyyny (2)
OLMB033056
■ Kuljettajan etuturvatyyny (3)
OLMB033057
■ Matkustajan etuturvatyyny
OLMB033054
■ Kuljettajan etuturvatyyny (1)
