2017 Hyundai Elantra Инструкция по эксплуатации (in Russian)

6-22
Действия в чрезвычайной ситуации

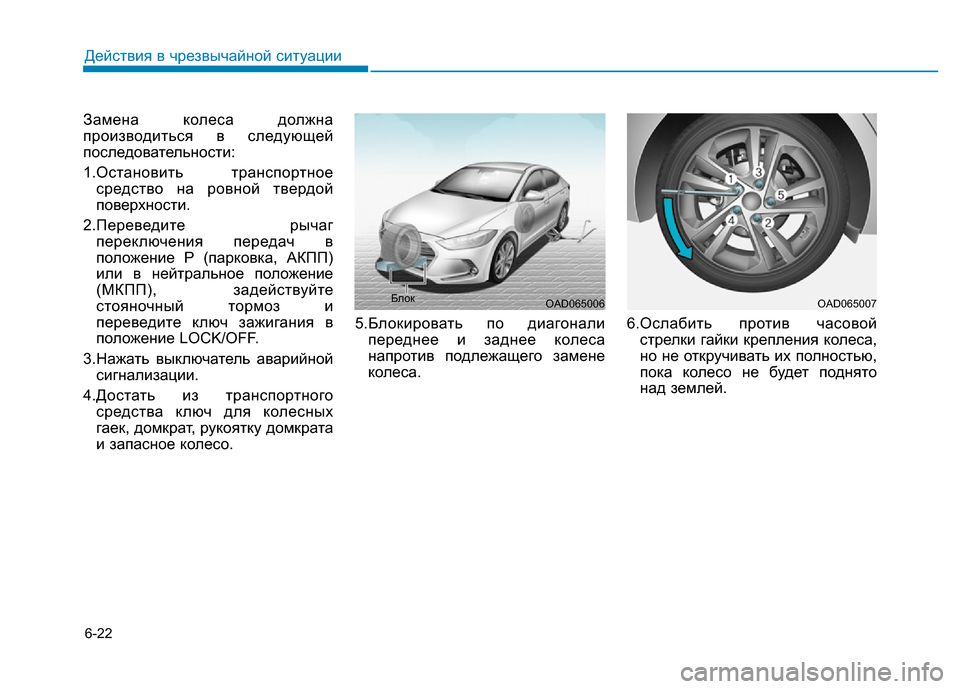

Замена колеса должна
производиться в следующей
последовательности:
1.Остановить транспортное
средство на ровной твердой
поверхности.
2.Переведите рычаг
переключения передач в
положение P (парковка, АКПП)
или в нейтральное положение
(МКПП), задействуйте
стояночный тормоз и
переведите ключ зажигания в
положение LOCK/OFF.
3.Нажать выключатель аварийной
сигнализации.
4.Достать из транспортного
средства ключ для колесных
гаек, домкрат, рукоятку домкрата
и запасное колесо.5.Блокировать по диагонали
переднее и заднее колеса
напротив подлежащего замене
колеса.6.Ослабить против часовой
стрелки гайки крепления колеса,
но не откручивать их полностью,
пока колесо не будет поднято
над землей.
OAD065006 БлокOAD065007

6-23
Действия в чрезвычайной ситуации

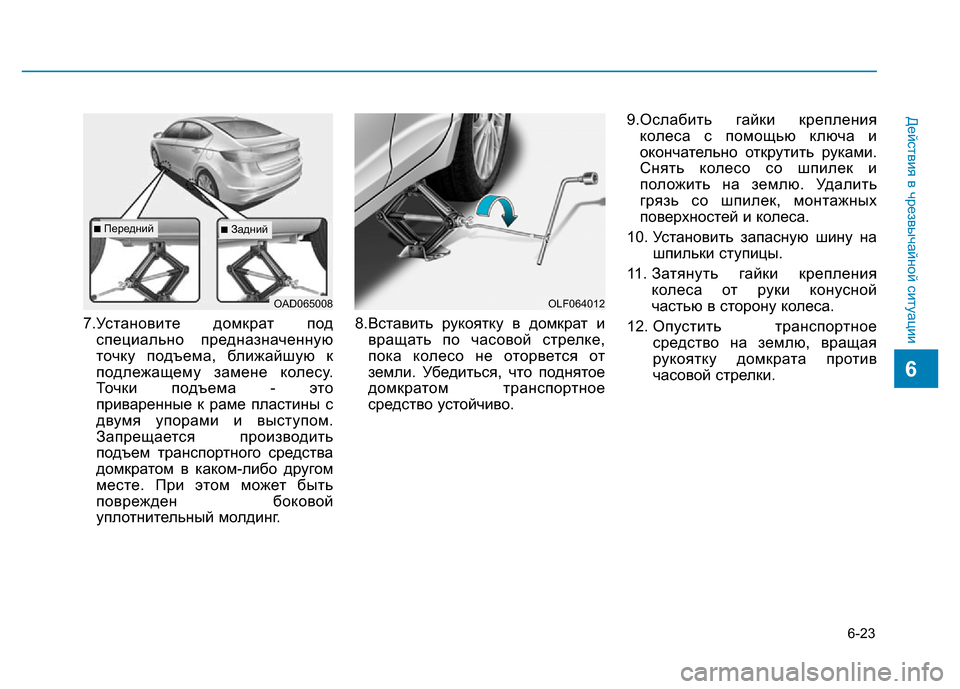

7.Установите домкрат под
специально предназначенную
точку подъема, ближайшую к
подлежащему замене колесу.
Точки подъема - это
приваренные к раме пластины с
двумя упорами и выступом.
Запрещается производить
подъем транспортного средства
домкратом в каком-либо другом
месте. При этом может быть
поврежден боковой
уплотнительный молдинг.8.Вставить рукоятку в домкрат и
вращать по часовой стрелке,
пока колесо не оторвется от
земли. Убедиться, что поднятое
домкратом транспортное
средство устойчиво.9.Ослабить гайки крепления
колеса с помощью ключа и
окончательно открутить руками.
Снять колесо со шпилек и
положить на землю. Удалить
грязь со шпилек, монтажных
поверхностей и колеса.
10. Установить запасную шину на
шпильки ступицы.
11. Затянуть гайки крепления
колеса от руки конусной
частью в сторону колеса.
12. Опустить транспортное
средство на землю, вращая
рукоятку домкрата против
часовой стрелки.
6
OAD065008
■Передний■Задний
OLF064012

6-24
Действия в чрезвычайной ситуации
13. С помощью ключа для колесных
гаек закрутить гайки крепления
колеса в показанной
последовательности. Выполнить
повторный контроль затяжки
каждой гайки. После замены
колес рекомендуется как можно
скорее обратиться к
официальному дилеру
HYUNDAI для затяжки колесных
гаек с надлежащим моментом
затяжки. Момент затяжки гаек
крепления колеса: 11~13 кгс·м
(79~94 фунт-сила·фут).При наличии шинного манометра
следует проверить давление
воздуха в шине (указания
относительно давления воздуха в
шинах приводятся в разделе
"Колеса и шины" главы 8). Если
давление не соответствует норме,
следует вести транспортное
средство на низкой скорости до
ближайшей станции технического
обслуживания для регулировки
давления в шинах. После
регулировки давления воздуха в
шине колпачок вентиля должен
быть закручен на место. Если
колпачок не будет закручен на
место, вероятна утечка воздуха из
шины. Если колпачок вентиля
потерян, необходимо купить
новый и завернуть его на место
при первой же возможности.
После замены спущенное колесо,
домкрат и инструменты должны
быть закреплены на своих
штатных местах.После установки запасного
колеса необходимо при первой
же возможности проверить
давление воздуха в шине.
Установить рекомендованное
давление.
К СВЕДЕНИЮ
OLF064013

6-25
Действия в чрезвычайной ситуации
6

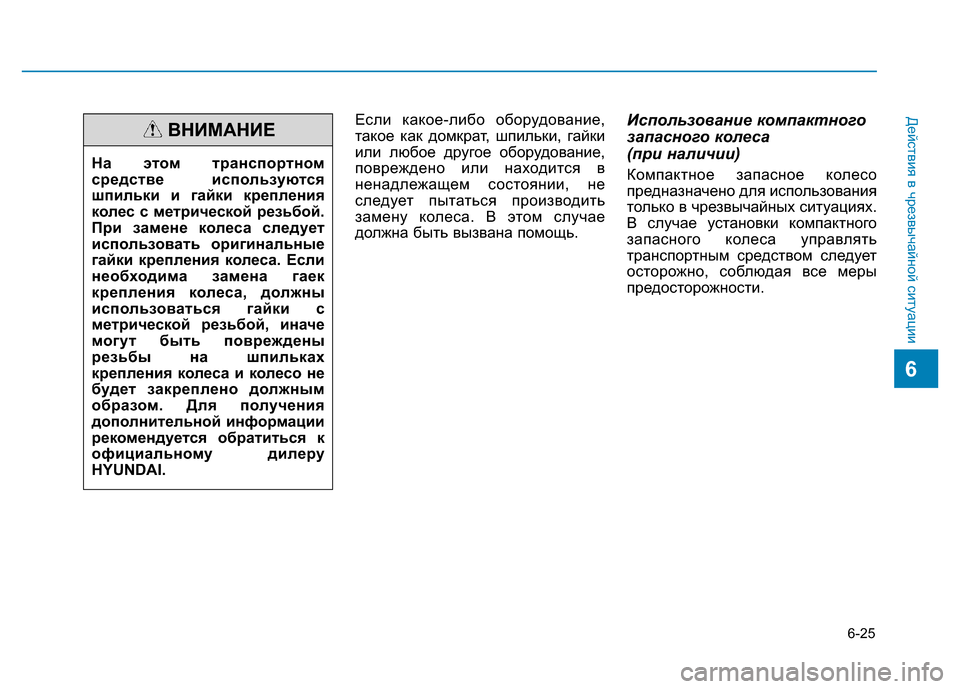

Если какое-либо оборудование,
такое как домкрат, шпильки, гайки
или любое другое оборудование,
повреждено или находится в
ненадлежащем состоянии, не
следует пытаться производить
замену колеса. В этом случае
должна быть вызвана помощь.Использование компактного
запасного колеса
(при наличии)
Компактное запасное колесо
предназначено для использования
только в чрезвычайных ситуациях.
В случае установки компактного
запасного колеса управлять
транспортным средством следует
осторожно, соблюдая все меры
предосторожности. На этом транспортном
средстве используются
шпильки и гайки крепления
колес с метрической резьбой.
При замене колеса следует
использовать оригинальные
гайки крепления колеса. Если
необходима замена гаек
крепления колеса, должны
использоваться гайки с
метрической резьбой, иначе
могут быть повреждены
резьбы на шпильках
крепления колеса и колесо не
будет закреплено должным
образом. Для получения
дополнительной информации
рекомендуется обратиться к
официальному дилеру
HYUNDAI.
ВНИМАНИЕ

6-26
Действия в чрезвычайной ситуации

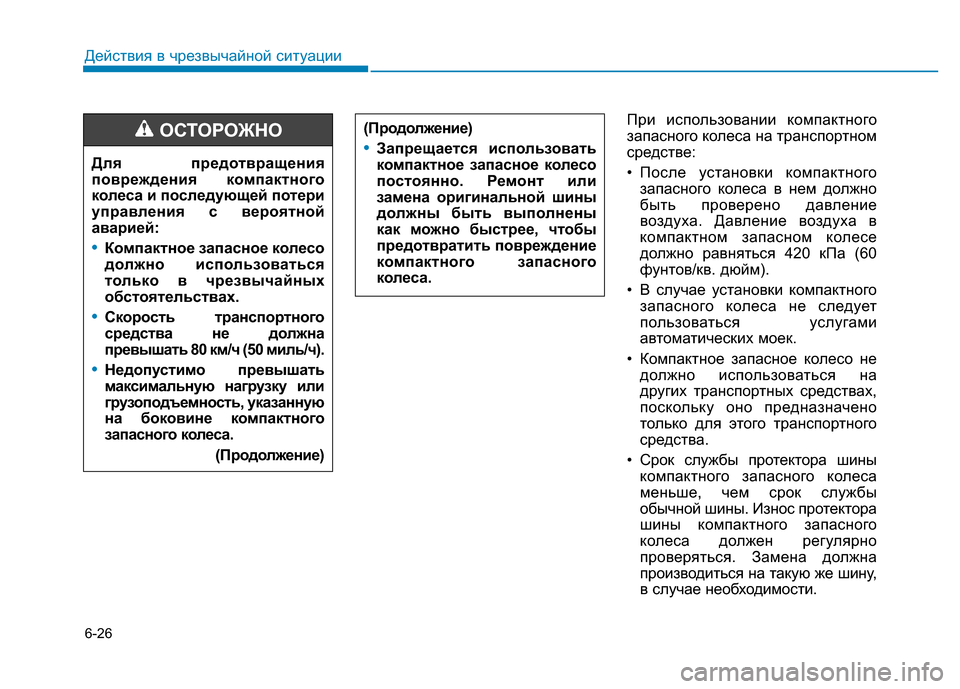

При использовании компактного
запасного колеса на транспортном
средстве:
• После установки компактного
запасного колеса в нем должно
быть проверено давление
воздуха. Давление воздуха в
компактном запасном колесе
должно равняться 420 кПа (60
фунтов/кв. дюйм).
• В случае установки компактного
запасного колеса не следует
пользоваться услугами
автоматических моек.
• Компактное запасное колесо не
должно использоваться на
других транспортных средствах,
поскольку оно предназначено
только для этого транспортного
средства.
• Срок службы протектора шины
компактного запасного колеса
меньше, чем срок службы
обычной шины. Износ протектора
шины компактного запасного
колеса должен регулярно
проверяться. Замена должна
производиться на такую же шину,
в случае необходимости. (Продолжение)
•Запрещается использовать
компактное запасное колесо
постоянно. Ремонт или
замена оригинальной шины
должны быть выполнены
как можно быстрее, чтобы
предотвратить повреждение
компактного запасного
колеса.Для предотвращения
повреждения компактного
колеса и последующей потери
управления с вероятной
аварией:
•Компактное запасное колесо
должно использоваться
только в чрезвычайных
обстоятельствах.
•Скорость транспортного
средства не должна
превышать 80 км/ч (50 миль/ч).
•Недопустимо превышать
максимальную нагрузку или
грузоподъемность, указанную
на боковине компактного
запасного колеса.
(Продолжение)
ОСТОРОЖНО

6-27
Действия в чрезвычайной ситуации
6

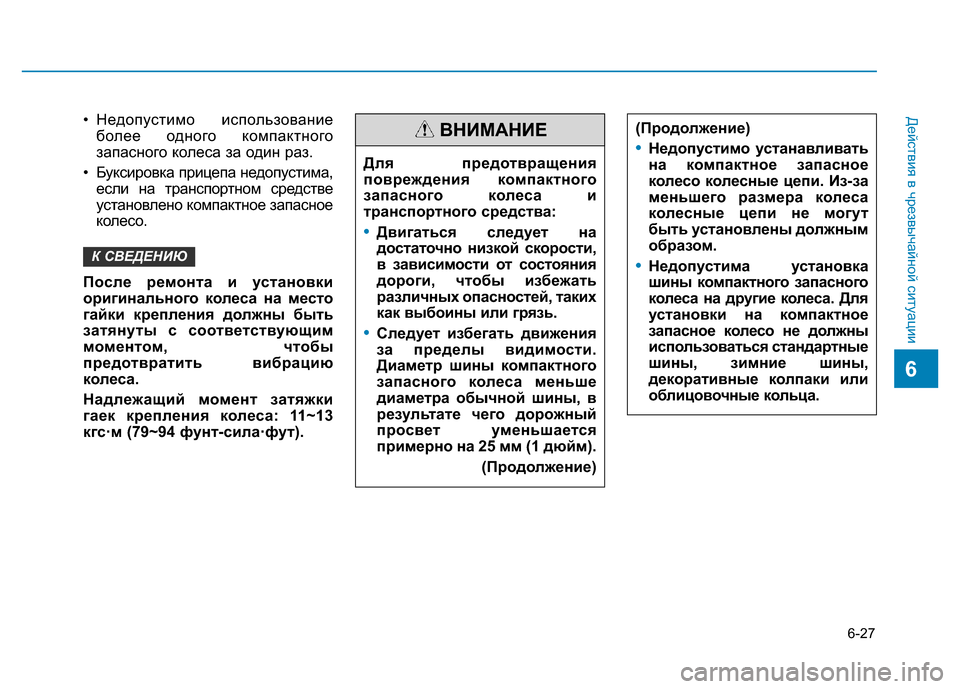

• Недопустимо использование
более одного компактного
запасного колеса за один раз.
• Буксировка прицепа недопустима,
если на транспортном средстве
установлено компактное запасное
колесо.
После ремонта и установки
оригинального колеса на место
гайки крепления должны быть
затянуты с соответствующим
моментом, чтобы
предотвратить вибрацию
колеса.
Надлежащий момент затяжки
гаек крепления колеса: 11~13
кгс·м (79~94 фунт-сила·фут).
К СВЕДЕНИЮ
Для предотвращения
повреждения компактного
запасного колеса и
транспортного средства:
•Двигаться следует на
достаточно низкой скорости,
в зависимости от состояния
дороги, чтобы избежать
различных опасностей, таких
как выбоины или грязь.
•Следует избегать движения
за пределы видимости.
Диаметр шины компактного
запасного колеса меньше
диаметра обычной шины, в
результате чего дорожный
просвет уменьшается
примерно на 25 мм (1 дюйм).
(Продолжение)
ВНИМАНИЕ(Продолжение)
•Недопустимо устанавливать
на компактное запасное
колесо колесные цепи. Из-за
меньшего размера колеса
колесные цепи не могут
быть установлены должным
образом.
•Недопустима установка
шины компактного запасного
колеса на другие колеса. Для
установки на компактное
запасное колесо не должны
использоваться стандартные
шины, зимние шины,
декоративные колпаки или
облицовочные кольца.

6-28
Действия в чрезвычайной ситуации

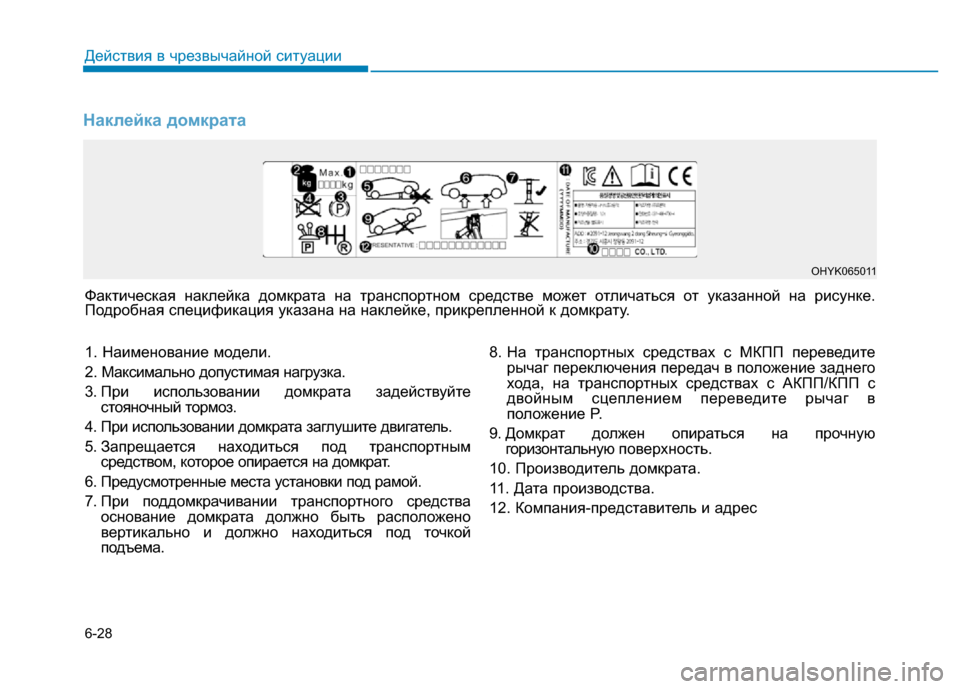

Наклейка домкрата
Фактическая наклейка домкрата на транспортном средстве может отличаться от указанной на рисунке.
Подробная спецификация указана на наклейке, прикрепленной к домкрату.
OHYK065011
1. Наименование модели.
2. Максимально допустимая нагрузка.
3. При использовании домкрата задействуйте
стояночный тормоз.
4. При использовании домкрата заглушите двигатель.
5. Запрещается находиться под транспортным
средством, которое опирается на домкрат.
6. Предусмотренные места установки под рамой.
7. При поддомкрачивании транспортного средства
основание домкрата должно быть расположено
вертикально и должно находиться под точкой
подъема.8. На транспортных средствах с МКПП переведите
рычаг переключения передач в положение заднего
хода, на транспортных средствах с АКПП/КПП с
двойным сцеплением переведите рычаг в
положение P.
9. Домкрат должен опираться на прочную
горизонтальную поверхность.
10. Производитель домкрата.
11. Дата производства.
12. Компания-представитель и адрес

6-29
Действия в чрезвычайной ситуации
6

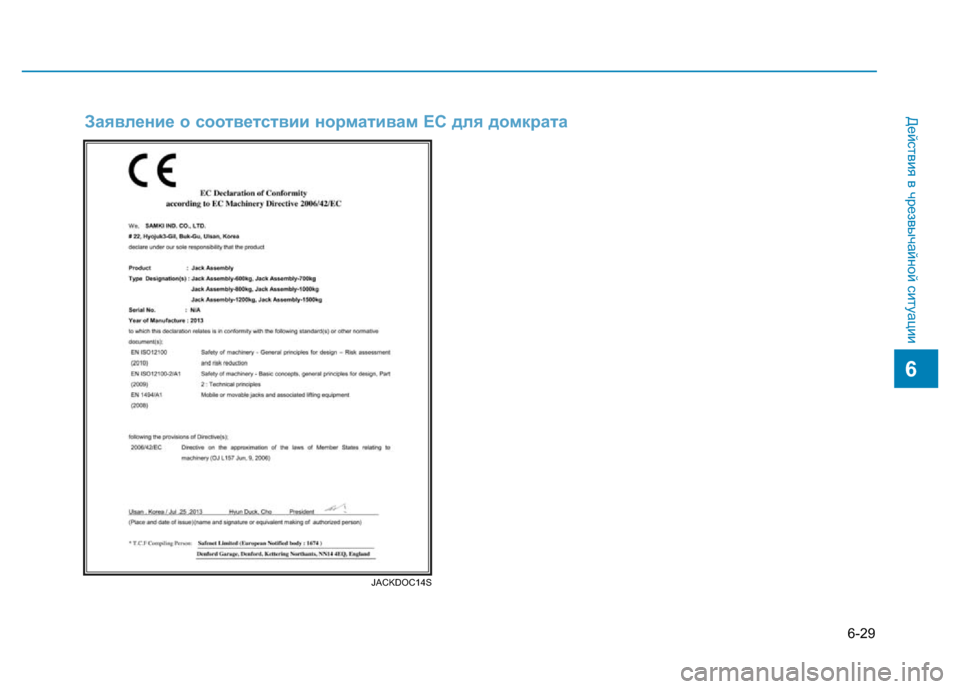

Заявление о соответствии нормативам EC для домкрата
JACKDOC14S
