2017 Hyundai Elantra Инструкция по эксплуатации (in Russian)

7-114
Техническое обслуживание

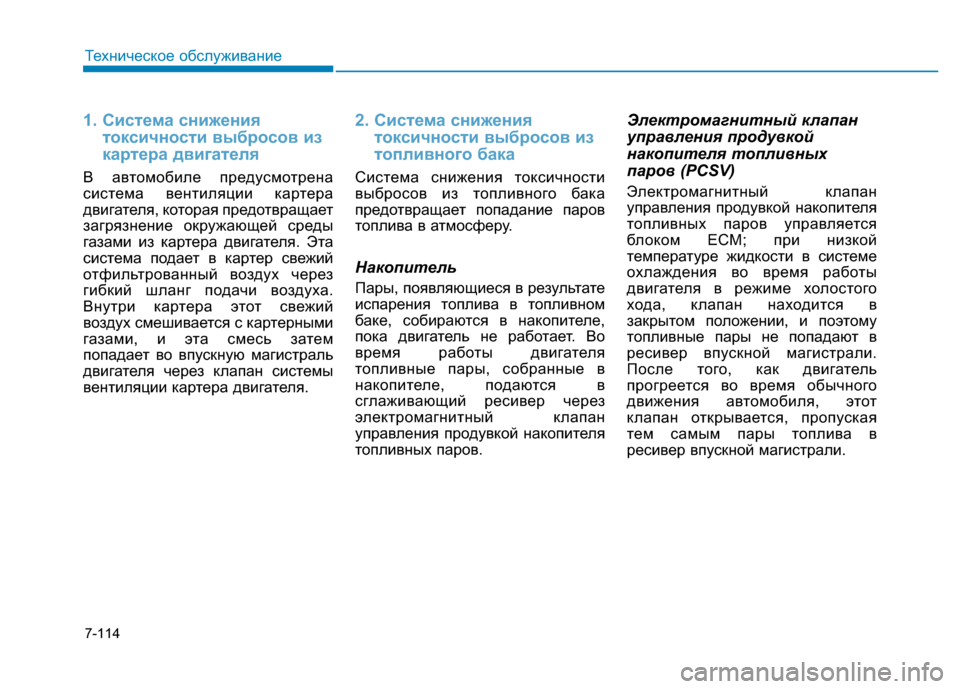

1. Система снижения
токсичности выбросов из
картера двигателя
В автомобиле предусмотрена
система вентиляции картера
двигателя, которая предотвращает
загрязнение окружающей среды
газами из картера двигателя. Эта
система подает в картер свежий
отфильтрованный воздух через
гибкий шланг подачи воздуха.
Внутри картера этот свежий
воздух смешивается с картерными
газами, и эта смесь затем
попадает во впускную магистраль
двигателя через клапан системы
вентиляции картера двигателя.
2. Система снижения
токсичности выбросов из
топливного бака
Система снижения токсичности
выбросов из топливного бака
предотвращает попадание паров
топлива в атмосферу.
Накопитель
Пары, появляющиеся в результате
испарения топлива в топливном
баке, собираются в накопителе,
пока двигатель не работает. Во
время работы двигателя
топливные пары, собранные в
накопителе, подаются в
сглаживающий ресивер через
электромагнитный клапан
управления продувкой накопителя
топливных паров.
Электромагнитный клапан
управления продувкой
накопителя топливных
паров (PCSV)
Электромагнитный клапан
управления продувкой накопителя
топливных паров управляется
блоком ЕСМ; при низкой
температуре жидкости в системе
охлаждения во время работы
двигателя в режиме холостого
хода, клапан находится в
закрытом положении, и поэтому
топливные пары не попадают в
ресивер впускной магистрали.
После того, как двигатель
прогреется во время обычного
движения автомобиля, этот
клапан открывается, пропуская
тем самым пары топлива в
ресивер впускной магистрали.

7-115
Техническое обслуживание
7
3. Система снижения
токсичности выхлопных
газов
Система снижения токсичности
выхлопных газов с высокой
эффективностью контролирует
состав выхлопных газов, сохраняя
при этом хорошие ходовые
качества автомобиля.
Внесение изменений в
конструкцию автомобиля
Запрещается вносить изменения в
конструкцию данного автомобиля.
Изменения конструкции могут
отрицательно сказаться на
характеристиках автомобиля,
безопасности или сроке службы. В
некоторых случаях они даже могут
нарушать государственные
правила, касающиеся безопасности
и ограничения выбросов.
Кроме того, повреждение или
снижение характеристик,
вызванные какими-либо
изменениями конструкции, не
подпадают под действие
гарантийных обязательств.
• Использование неразрешенных
электронных устройств может
стать причиной нарушения
управления автомобилем,
повреждения проводки, разрядки
аккумулятора и пожара. Для
собственной безопасности не
используйте неодобренные
электронные устройства.
Меры предосторожности,
касающиеся выхлопных газов
двигателя (угарный газ)
• Угарный газ может
присутствовать среди прочих
выхлопных газов. Таким образом,
при появлении любого запаха
выхлопных газов внутри вашего
автомобиля, необходимо, чтобы
автомобиль был немедленно
проверен и отремонтирован.
Если вы подозреваете, что
выхлопные газы попадают в
салон, дальнейшее движение в
автомобиле допускается, только
если все окна открыты. В этом
случае автомобиль также должен
быть незамедлительно проверен
и отремонтирован.

7-116
Техническое обслуживание

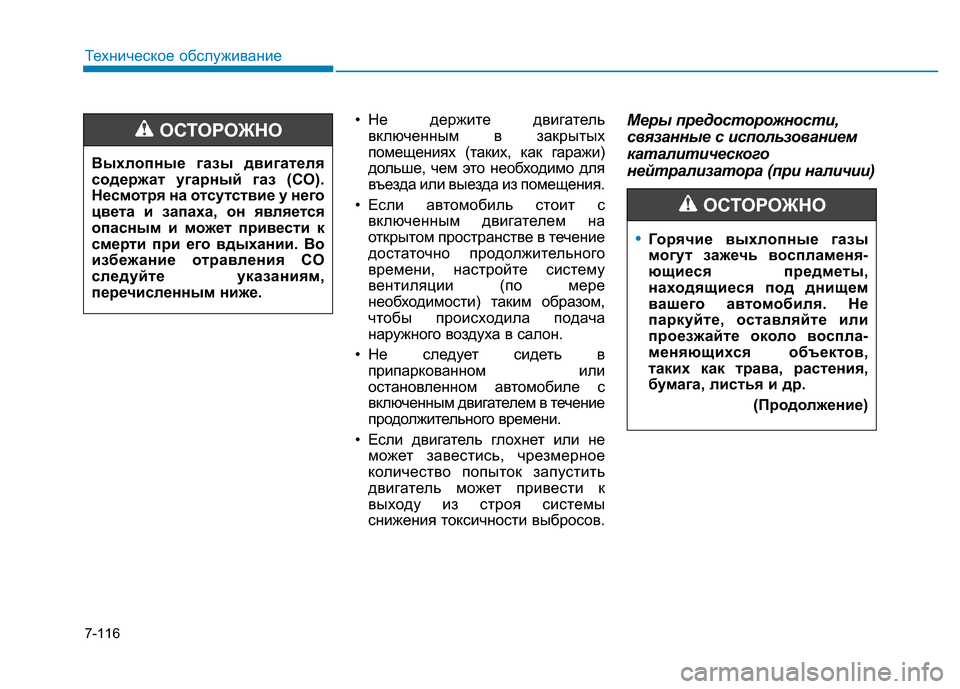

• Не держите двигатель
включенным в закрытых
помещениях (таких, как гаражи)
дольше, чем это необходимо для
въезда или выезда из помещения.
• Если автомобиль стоит с
включенным двигателем на
открытом пространстве в течение
достаточно продолжительного
времени, настройте систему
вентиляции (по мере
необходимости) таким образом,
чтобы происходила подача
наружного воздуха в салон.
• Не следует сидеть в
припаркованном или
остановленном автомобиле с
включенным двигателем в течение
продолжительного времени.
• Если двигатель глохнет или не
может завестись, чрезмерное
количество попыток запустить
двигатель может привести к
выходу из строя системы
снижения токсичности выбросов.
Меры предосторожности,
связанные с использованием
каталитического
нейтрализатора (при наличии)
Выхлопные газы двигателя
содержат угарный газ (СО).
Несмотря на отсутствие у него
цвета и запаха, он является
опасным и может привести к
смерти при его вдыхании. Во
избежание отравления CO
следуйте указаниям,
перечисленным ниже.
ОСТОРОЖНО
•Горячие выхлопные газы
могут зажечь воспламеня-
ющиеся предметы,
находящиеся под днищем
вашего автомобиля. Не
паркуйте, оставляйте или
проезжайте около воспла-
меняющихся объектов,
таких как трава, растения,
бумага, листья и др.
(Продолжение)
ОСТОРОЖНО

7-117
Техническое обслуживание
7
Ваш автомобиль оборудован
каталитическим нейтрализатором
для снижения токсичности выхлопа.
В связи с этим, необходимо
принимать следующие меры
предосторожности: (Продолжение)
•Выхлопная система и
каталитическая система
сильно нагреваются во время
работы двигателя и остаются
горячими сразу после
выключения двигателя.
Будьте осторожны, избегайте
ожогов, которые могут
возникнуть при
соприкосновении с этими
системами.
Также не снимайте радиатор
вокруг выхлопной системы,
не закрывайте нижнюю
часть автомобиля и не
закрывайте автомобиль,
пытаясь бороться с
коррозией. В некоторых
условиях это может
привести к возгоранию.
•Используйте только
НЕЭТИЛИРОВАННЫЙ
БЕНЗИН (для автомобилей с
бензиновым двигателем).
•Прекращайте эксплуатацию
автомобиля при наличии
признаков неисправности
двигателя, таких как пропуск
зажигания, или при заметном
снижении характеристик
автомобиля.
(Продолжение)
ВНИМАНИЕ
(Продолжение)
•Не используйте двигатель не
по назначению, а также не
подвергайте его чрезмерным
нагрузкам. Примеры
использования двигателя не
по назначению включают
движение с остановленным
двигателем, а также спуск по
крутым склонам при
включенной передаче и
остановленном двигателе.
•Не оставляйте двигатель в
течение продолжительного
времени (более пяти минут)
в режиме холостого хода.
•Запрещается вносить
изменения в конструкцию
или режим работы любого
элемента двигателя и
системы снижения
токсичности выбросов.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки
системы.
(Продолжение)

7-118
Техническое обслуживание

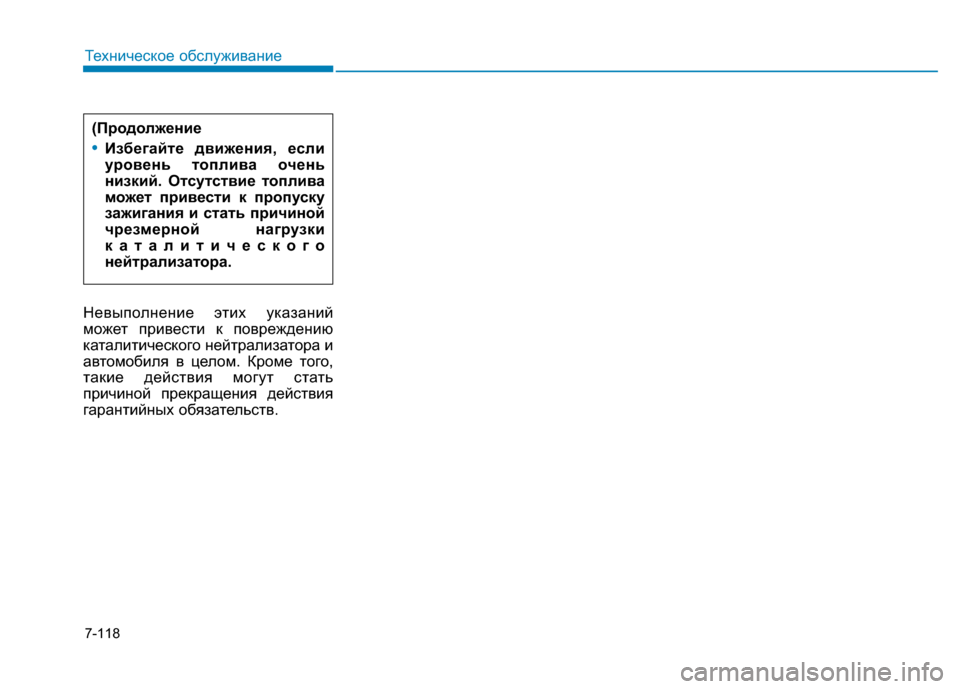

Невыполнение этих указаний
может привести к повреждению
каталитического нейтрализатора и
автомобиля в целом. Кроме того,
такие действия могут стать
причиной прекращения действия
гарантийных обязательств. (Продолжение
•Избегайте движения, если
уровень топлива очень
низкий. Отсутствие топлива
может привести к пропуску
зажигания и стать причиной
чрезмерной нагрузки
каталитического
нейтрализатора.

8

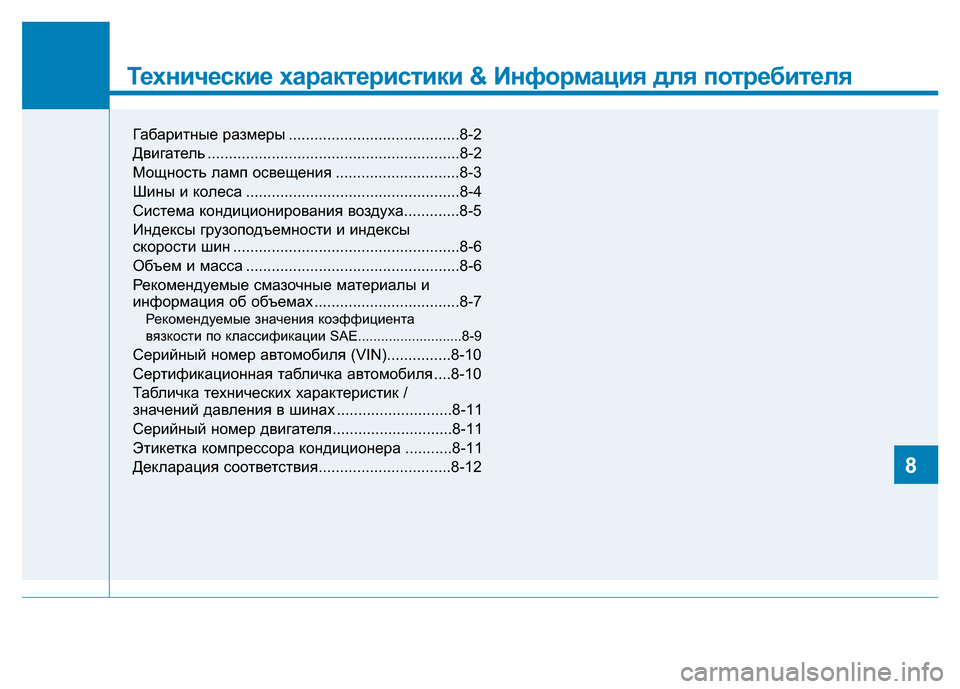

Технические характеристики & Информация для потребителя
Габаритные размеры ........................................8-2
Двигатель ...........................................................8-2
Мощность ламп освещения .............................8-3
Шины и кoлeca ..................................................8-4
Система кондиционирования воздуха.............8-5
Индексы грузоподъемности и индексы
скорости шин .....................................................8-6
Объем и масса ..................................................8-6
Рекомендуемые смазочные материалы и
информация об объемах ..................................8-7
Рекомендуемые значения коэффициента
вязкости по классификации SAE...........................8-9
Серийный номер автомобиля (VIN)...............8-10
Сертификационная табличка автомобиля ....8-10
Табличка технических характеристик /
значений давления в шинах ...........................8-11
Серийный номер двигателя............................8-11
Этикетка компрессора кондиционера ...........8-11
Декларация соответствия...............................8-12
8

8-2
Технические характеристики & Информация для потребителя

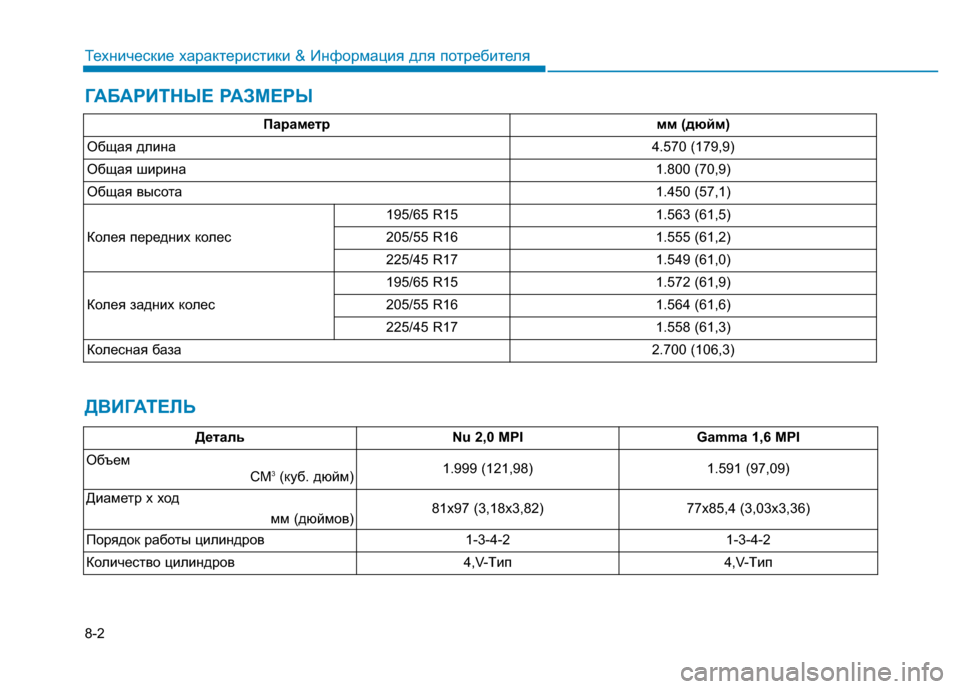

ГАБАРИТНЫЕ РАЗМЕРЫ
ДВИГАТЕЛЬ
Параметрмм (дюйм)
Общая длина4.570 (179,9)
Общая ширина1.800 (70,9)
Общая высота1.450 (57,1)
Колея передних колес
195/65 R151.563 (61,5)
205/55 R161.555 (61,2)
225/45 R171.549 (61,0)
Колея задних колес
195/65 R151.572 (61,9)
205/55 R161.564 (61,6)
225/45 R171.558 (61,3)
Колесная база2.700 (106,3)
ДетальNu 2,0 MPI Gamma 1,6 MPI
Объем
СМ
3(куб. дюйм) 1.999 (121,98) 1.591 (97,09)
Диаметр x ход
мм (дюймов)
81x97 (3,18x3,82) 77x85,4 (3,03x3,36)
Порядок работы цилиндров
1-3-4-2 1-3-4-2
Количество цилиндров
4,V-Tип 4,V-Tип

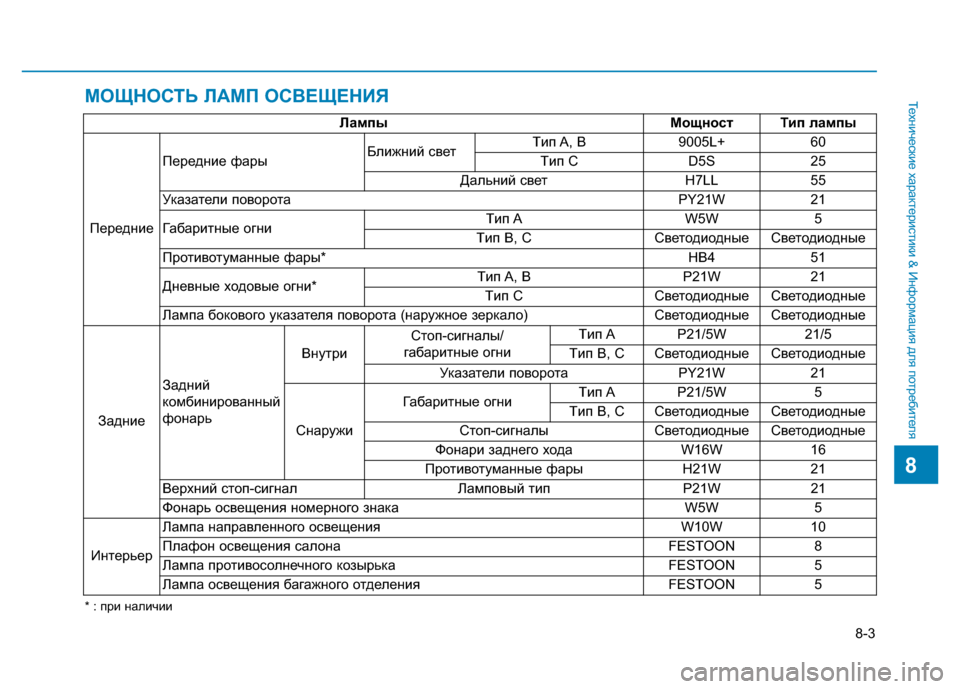

МОЩНОСТЬ ЛАМП ОСВЕЩЕНИЯ
8-3
Технические характеристики & Информация для потребителя
8
Лампы Мощност Тип лампы
ПередниеПередние фарыБлижний светTип A, B 9005L+ 60
Tип C D5S 25
Дальний свет H7LL 55
Указатели поворота PY21W 21
Габаритные огниTип A W5W 5
Tип B, C Светодиодные Светодиодные
Противотуманные фары* HB4 51
Дневные ходовые огни*Tип A, B P21W 21
Tип C Светодиодные Светодиодные
Лампа бокового указателя поворота (наружное зеркало) Светодиодные Светодиодные
ЗадниеЗадний
комбинированный
фонарьВнутриСтоп-сигналы/
габаритные огниTип A P21/5W 21/5
Tип B, C Светодиодные Светодиодные
Указатели поворота PY21W 21
СнаружиГабаритные огниTип A P21/5W 5
Tип B, C Светодиодные Светодиодные
Стоп-сигналы Светодиодные Светодиодные
Фонари заднего хода W16W 16
Противотуманные фары H21W 21
Верхний стоп-сигнал Ламповый тип P21W 21
Фонарь освещения номерного знака W5W 5
ИнтерьерЛампа направленного освещения W10W 10
Плафон освещения салона FESTOON 8
Лампа противосолнечного козырька FESTOON 5
Лампа освещения багажного отделения FESTOON 5
* : при наличии
