2017 Hyundai Elantra Инструкция по эксплуатации (in Russian)

3-180
Удобные компоненты для транспортного средства

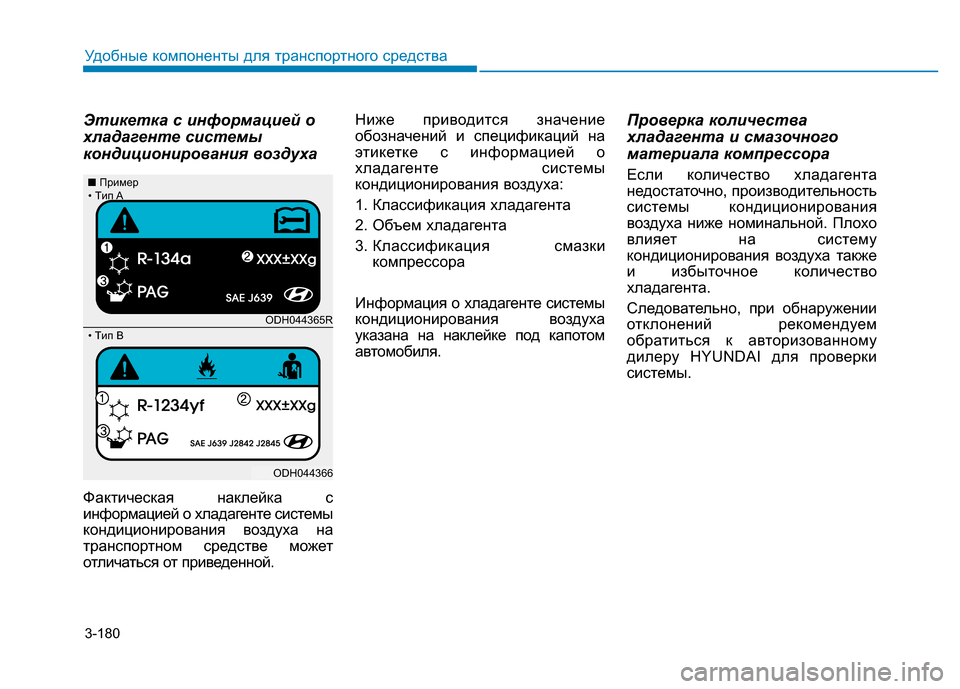

Этикетка с информацией о
хладагенте системы
кондиционирования воздуха
Фактическая наклейка с
информацией о хладагенте системы
кондиционирования воздуха на
транспортном средстве может
отличаться от приведенной.Ниже приводится значение
обозначений и спецификаций на
этикетке с информацией о
хладагенте системы
кондиционирования воздуха:
1. Классификация хладагента
2. Объем хладагента
3. Классификация смазки
компрессора
Информация о хладагенте системы
кондиционирования воздуха
указана на наклейке под капотом
автомобиля.
Проверка количества
хладагента и смазочного
материала компрессора
Если количество хладагента
недостаточно, производительность
системы кондиционирования
воздуха ниже номинальной. Плохо
влияет на систему
кондиционирования воздуха также
и избыточное количество
хладагента.
Следовательно, при обнаружении
отклонений рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
ODH044365R
ODH044366 ■Пример
• Tип B
• Tип A

3-181
Удобные компоненты для транспортного средства
3

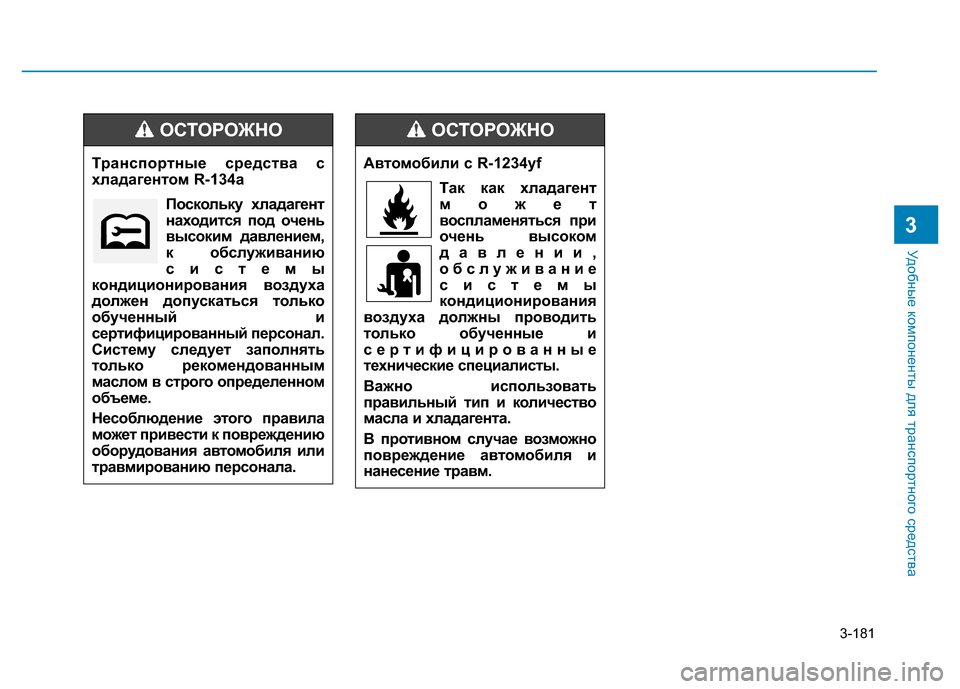

Транспортные средства с
хладагентом R-134a
Поскольку хладагент
находится под очень
высоким давлением,
к обслуживанию
системы
кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным
маслом в строго определенном
объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.
ОСТОРОЖНО
Автомобили с R-1234yf
Так как хладагент
может
воспламеняться при
очень высоком
давлении,
обслуживание
системы
кондиционирования
воздуха должны проводить
только обученные и
сертифицированные
технические специалисты.
Важно использовать
правильный тип и количество
масла и хладагента.
В противном случае возможно
повреждение автомобиля и
нанесение травм.
ОСТОРОЖНО

3-182
Удобные компоненты для транспортного средства
• Для максимально эффективного
удаления инея установите
температурный режим на
высокую температуру (крайнее
правое положение ручки) и
максимальную скорость
вращения вентилятора.
• Если при устранении инея или
запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи
воздуха в нижнюю часть салона
и на лобовое стекло.
• Перед началом движения
полностью удалите снег и лед с
ветрового стекла, заднего
стекла, наружных зеркал
заднего вида и со всех боковых
стекол.
• Полностью удалите снег и лед с
капота и с решетки
воздухозаборника для
повышения эффективности
работы отопителя салона и
обогревателя стекол, а также
уменьшения вероятности
запотевания внутренней стороны
трового стекла.

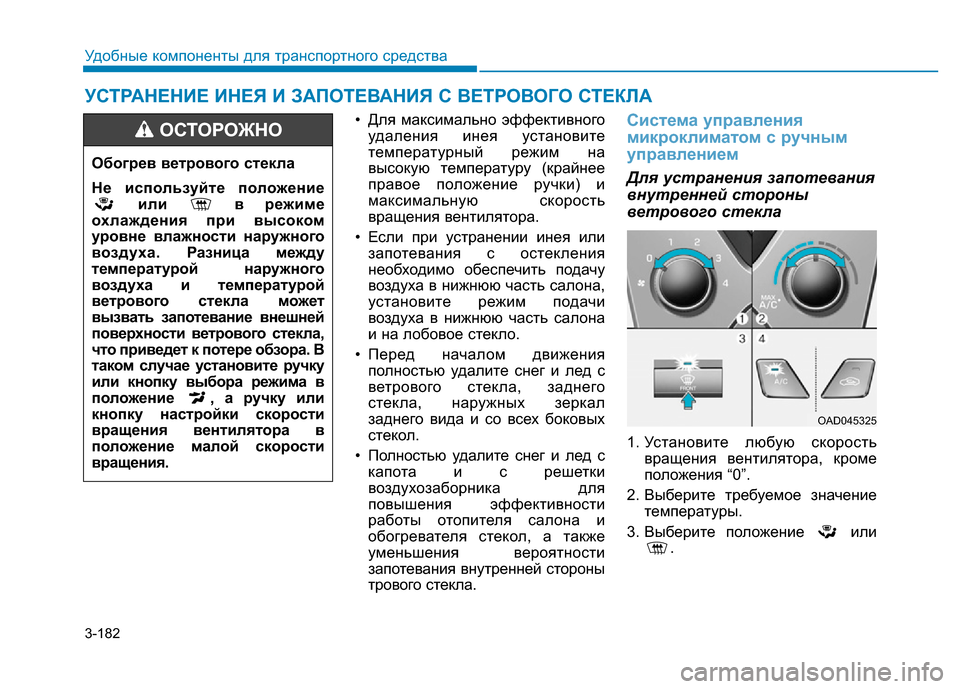

Система управления
микроклиматом с ручным
управлением
Для устранения запотевания
внутренней стороны
ветрового стекла
1. Установите любую скорость
вращения вентилятора, кроме
положения “0”.
2. Выберите требуемое значение
температуры.
3. Выберите положение или
.
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
Обогрев ветрового стекла
Не используйте положение
или в режиме
охлаждения при высоком
уровне влажности наружного
воздуха. Разница между
температурой наружного
воздуха и температурой
ветрового стекла может
вызвать запотевание внешней
поверхности ветрового стекла,
что приведет к потере обзора. В
таком случае установите ручку
или кнопку выбора режима в
положение , а ручку или
кнопку настройки скорости
вращения вентилятора в
положение малой скорости
вращения.
ОСТОРОЖНО
OAD045325

3-183
Удобные компоненты для транспортного средства
3

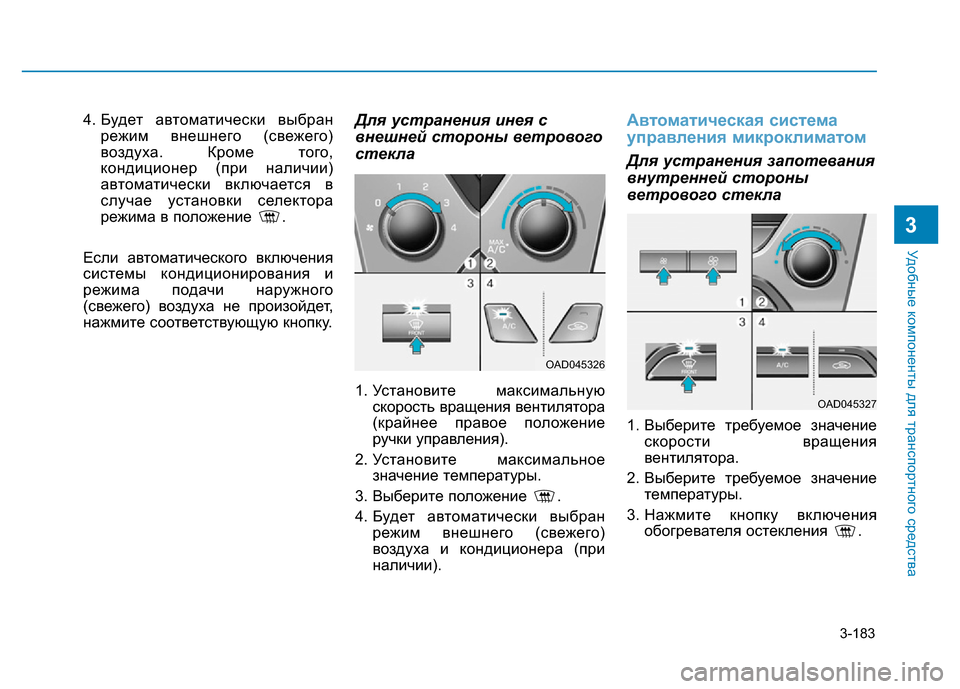

4. Будет автоматически выбран
режим внешнего (свежего)
воздуха. Кроме того,
кондиционер (при наличии)
автоматически включается в
случае установки селектора
режима в положение .
Если автоматического включения
системы кондиционирования и
режима подачи наружного
(свежего) воздуха не произойдет,
нажмите соответствующую кнопку.Для устранения инея с
внешней стороны ветрового
стекла
1. Установите максимальную
скорость вращения вентилятора
(крайнее правое положение
ручки управления).
2. Установите максимальное
значение температуры.
3. Выберите положение .
4. Будет автоматически выбран
режим внешнего (свежего)
воздуха и кондиционера (при
наличии).
Автоматическая система
управления микроклиматом
Для устранения запотевания
внутренней стороны
ветрового стекла
1. Выберите требуемое значение
скорости вращения
вентилятора.
2. Выберите требуемое значение
температуры.
3. Нажмите кнопку включения
обогревателя остекления .
OAD045326
OAD045327

3-184
Удобные компоненты для транспортного средства
4. Произойдет автоматическое
включение системы
кондициони-рования в
соответствии с измеренной
температурой окружающего
воздуха и режима забора
наружного (свежего) воздуха.
Если кондиционирование воздуха,
режим забора наружного (свежего)
воздуха и более высокая скорость
вращения вентилятора не выбраны
автоматически, произведите их
ручную настройку при помощи
соответствующей кнопки или ручки.
При выборе позиции
произойдет переключение скорости
вращения вентилятора с более
низкой на более высокую.

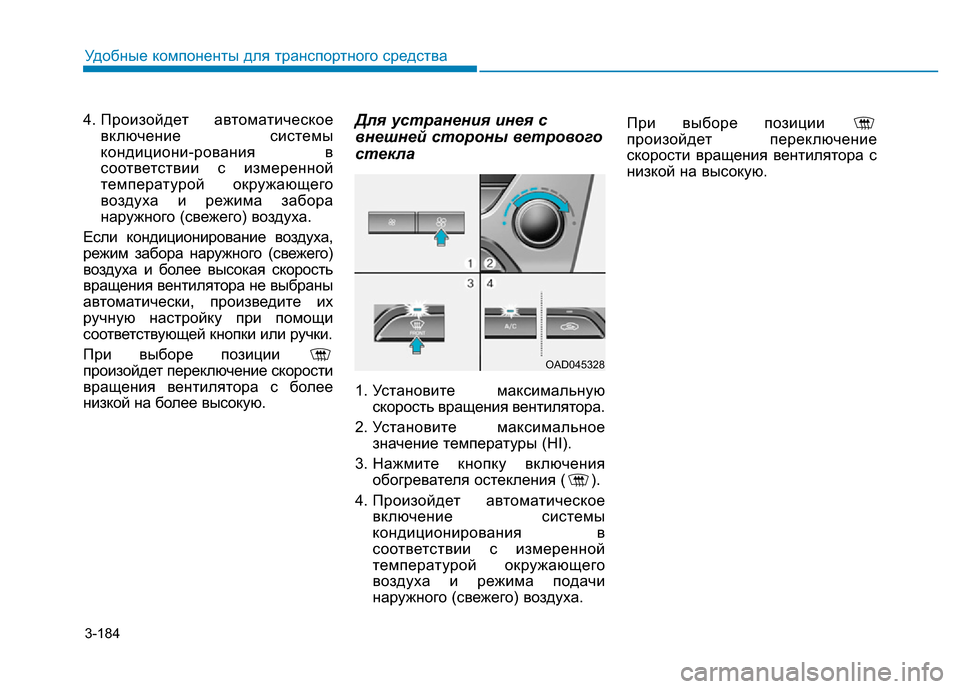

Для устранения инея с
внешней стороны ветрового
стекла
1. Установите максимальную
скорость вращения вентилятора.
2. Установите максимальное
значение температуры (HI).
3. Нажмите кнопку включения
обогревателя остекления ( ).
4. Произойдет автоматическое
включение системы
кондиционирования в
соответствии с измеренной
температурой окружающего
воздуха и режима подачи
наружного (свежего) воздуха.При выборе позиции
произойдет переключение
скорости вращения вентилятора с
низкой на высокую.
OAD045328

3-185
Удобные компоненты для транспортного средства
3
Алгоритм работы системы
устранения запотевания
(при наличии)
Для уменьшения вероятности
запотевания ветрового стекла с
внутренней стороны
осуществляется автоматическое
управление режимом подачи
воздуха и работой системой
кондиционирования в соответствии
с определенными условиями,
такими как положения и .
Для отмены алгоритма работы
системы устранения запотевания
или для его возврата к исходным
установкам, выполните
следующие действия.
Система управления
микроклиматом с ручным
управлением
1. Поверните ключ в замке
зажигания в положение ON.
2. Поверните ручку выбора
режима работы в положение
подачи воздуха на ветровое
стекло (
).
3. Нажмите кнопку переключения
режимов забора воздуха не
менее 5 раз за 10 секунды.
Индикатор на кнопке впуска
воздуха мигает 3 раза. Это
означает, что алгоритм работы
системы устранения запотевания
отменен или возвращен к
запрограммированному
состоянию.
При разрядке или отключении
аккумуляторной батареи
произойдет возврат алгоритма
работы системы устранения
запотевания к исходным
установкам.
Автоматическая система
управления микроклиматом
1. Поверните ключ в замке
зажигания в положение ON.
2. Выберите режим подачи воздуха
на ветровое стекло путем
нажатия соответствующей
кнопки ( ).
3. Удерживая кнопку включения
системы кондиционирования
(А/С) в нажатом состоянии,
нажмите на кнопку
переключения режимов подачи
воздуха не менее 5 раз в
течение 3 секунд.
Информационный экран системы
климат-контроля мигнет 3 раза.
Это означает, что алгоритм работы
системы устранения запотевания
отменен или возвращен к
запрограммированному
состоянию.
При разрядке или отключении
аккумуляторной батареи произойдет
возврат алгоритма работы системы
устранения запотевания к исходным
установкам.

3-186
Удобные компоненты для транспортного средства

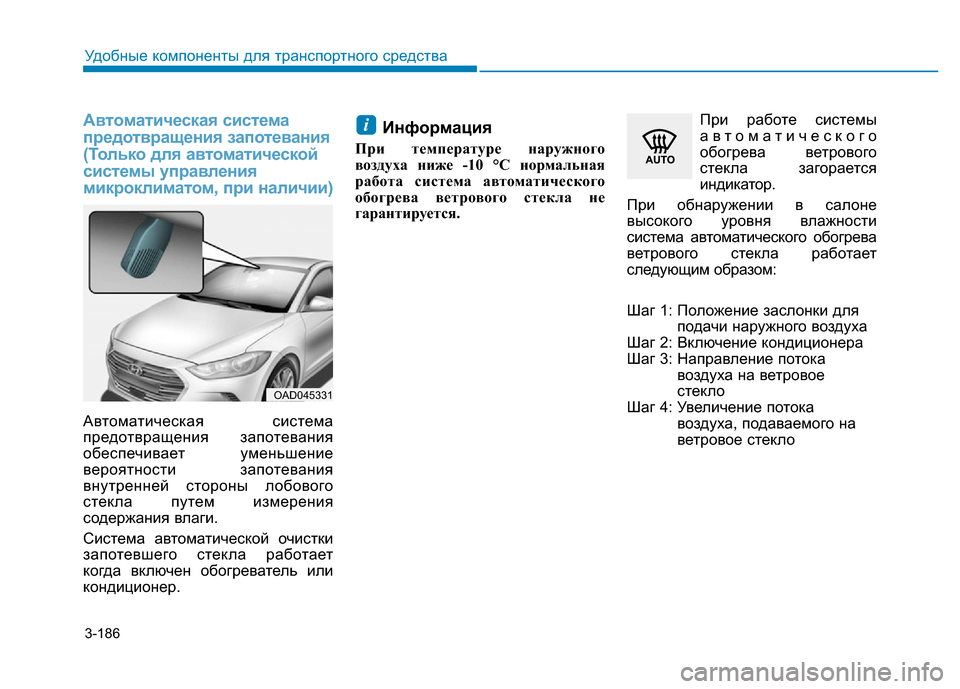

Автоматическая система
предотвращения запотевания
(Только для автоматической
системы управления
микроклиматом, при наличии)
Автоматическая система
предотвращения запотевания
обеспечивает уменьшение
вероятности запотевания
внутренней стороны лобового
стекла путем измерения
содержания влаги.
Система автоматической очистки
запотевшего стекла работает
когда включен обогреватель или
кондиционер.
Информация
При температуре наружного
воздуха ниже -10 °C нормальная
работа система автоматического
обогрева ветрового стекла не
гарантируется.При работе системы
автоматического
обогрева ветрового
стекла загорается
индикатор.
При обнаружении в салоне
высокого уровня влажности
система автоматического обогрева
ветрового стекла работает
следующим образом:
Шаг 1: Положение заслонки для
подачи наружного воздуха
Шаг 2: Включение кондиционера
Шаг 3: Направление потока
воздуха на ветровое
стекло
Шаг 4: Увеличение потока
воздуха, подаваемого на
ветровое стекло
i
OAD045331

3-187
Удобные компоненты для транспортного средства
3

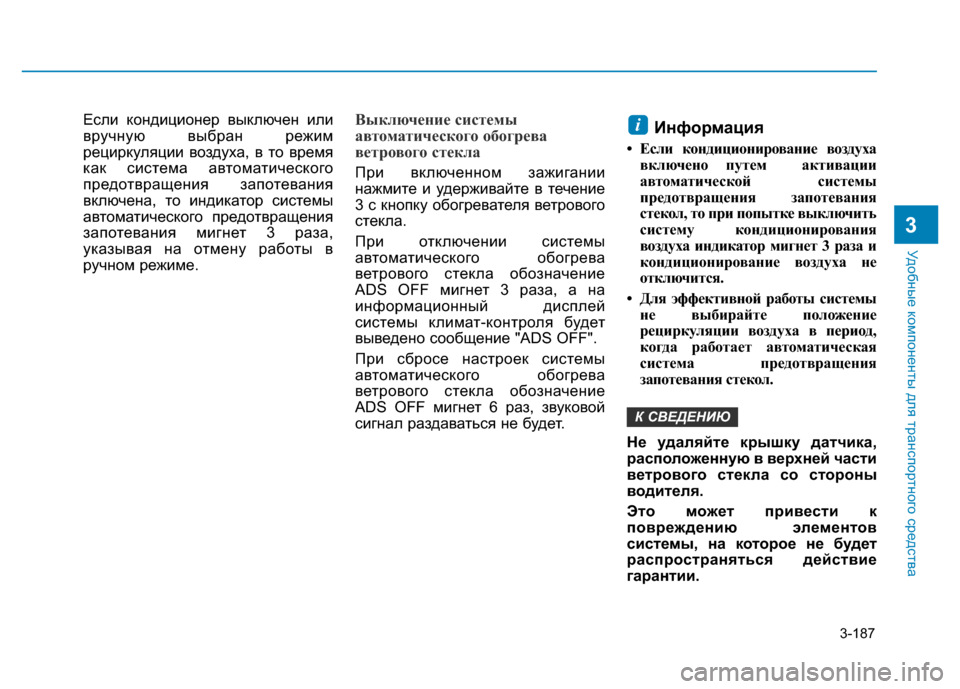

Если кондиционер выключен или
вручную выбран режим
рециркуляции воздуха, в то время
как система автоматического
предотвращения запотевания
включена, то индикатор системы
автоматического предотвращения
запотевания мигнет 3 раза,
указывая на отмену работы в
ручном режиме.Выключение системы
автоматического обогрева
ветрового стекла
При включенном зажигании
нажмите и удерживайте в течение
3 с кнопку обогревателя ветрового
стекла.
При отключении системы
автоматического обогрева
ветрового стекла обозначение
ADS OFF мигнет 3 раза, а на
информационный дисплей
системы климат-контроля будет
выведено сообщение "ADS OFF".
При сбросе настроек системы
автоматического обогрева
ветрового стекла обозначение
ADS OFF мигнет 6 раз, звуковой
сигнал раздаваться не будет.
Информация
• Если кондиционирование воздуха
включено путем активации
автоматической системы
предотвращения запотевания
стекол, то при попытке выключить
систему кондиционирования
воздуха индикатор мигнет 3 раза и
кондиционирование воздуха не
отключится.
• Для эффективной работы системы
не выбирайте положение
рециркуляции воздуха в период,
когда работает автоматическая
система предотвращения
запотевания стекол.
Не удаляйте крышку датчика,
расположенную в верхней части
ветрового стекла со стороны
водителя.
Это может привести к
повреждению элементов
системы, на которое не будет
распространяться действие
гарантии.
К СВЕДЕНИЮ
i
